GastonBerton

Les presento un circuito cercillo , el cual puede llegar a trasmitir energía , en forma muy eficiente , capas de mover un motor de 12v etc . Los materia son fáciles de conseguir y es un circuito muy fácil de hacer para experimentar. es el clásico esquema de robador de julios .A continuación la lista de los materiales . 15 METROS CABLE TELEFÓNICO 1 resistencia de 470 ohm a 5 watts 1 TIP35 . REMPLAZO POR 2N3055 C3858, C3264, C2774 ,C5200 PRIMERO ENROLLAMOS EL CABLE . CON PACIENCIA""" NOS QUEDARA ALGO ASI Les adjunto un esquema muy sencillo. UNAS FOTOS ARMADO Y FUNCIONANDO : Les comento . para los motores deberán usar un diodo , 1n4007 , también se puede poner un capacitador electrolítico yo en mi caso use 1000uf 63v. Otra cosa que podemos hacer es usar un doblador voltaje . llegando a mas de 50 v En caso de led , les recomiendo usar una resistencia , o usar un voltaje de 5V a 9 v como máximo. En concluso recomiendo iniciar con voltajes de 5 v a un máximo de 18v Por ultimo la bobina que use es de un tv viejo . Dependiendo de la bobina que se use también pueden variar los voltajes . Para armar una bobina necesitan un alambre esmaltado calibre 28 y un mínimo de 5 metros , La ida funciona , y claro esta se puede mejorar y experimentar con mejor resultados . También recomiendo que si tiene imanes EXPERIMENTEN SOBRE EL CIRCUITO . Por ultimo usar un disipador para TIP35 SALUDOS! link: https://www.youtube.com/watch?v=f-hXW7EuHQI

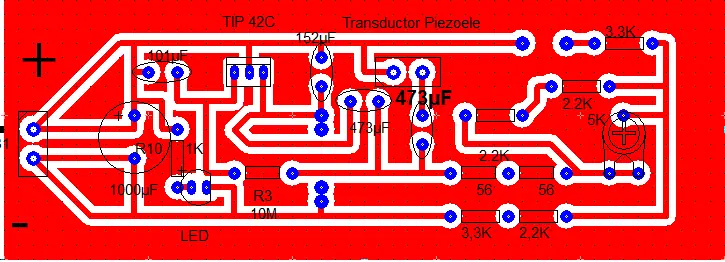

Les presento mi proyecto de Humificador casero Los materia son: Tip 41 c Resistencias : 2 : 56k 2: 3.3k 3: 2.2k 1 : 10 ohmios 1: 1 k 1: Led Capacitador electrolítico :1000 uf 50v Capacitador cerámicos: x 50 v 1: 101 2: 473 1: 152 1: preset 5k Transductor Piezoelectrico Ultrasonico 1: llave on off Transformador 12+12 DE 3 AM 2 : Borneras INDUCTOR ( 4 ohmios 40 Mh) este se debe construir ! Teniendo todos los materiales , podemos proceder por la parte mas difícil del proyecto , . En un núcleo de ferrita , " de esos que se encuentran en un viejo televisor enrollamos 30 a 33 vueltas en alambre 0.5 mm Recomiendo que monten en un protoboard todos los componentes , y prueben bien el inductor . si Calienta mucho el Tip 41c recomiendo , que agreguen mas vueltas de alambre hasta obtener un resultado optimo El voltaje es de 24 v minimo de 3 AM Esquema Transductor Piezoelectrico Ultrasonico : CIRCUITO IMPRESO Por ultimo dejo unos vídeos funcionando del mismo , En mi caso al transistor TIP 41C le sume un disipador con ventilación . Por el motivo que lo uso en forma continua aproximadamente 2 a 3 hora sin problema . Por otra parte para que el vapor salga mas rápido se puede sumar un cooler. en mi caso con un regulador puedo controlar cuanto vapor puede salir .

Este tutorial muestra un circuito muy simple y fácil de hacer para alimentar un flyback y tener una fuente de alto voltaje de corriente directa. Esta fuente puede producir entre 5 y 20 mil volts. Una vez montado nos quedara algo así: LISTA MATERIALES *2C3320 *RESISTENCIAS 220 ohms 5W 220 ohms *DIODO 1N4907 *Resumen: las vueltas de la bobina primaria y secundaria están explicadas en el gráfico. los transistores que se pueden usar son : TIP35C: 2N3773, 2N3055, TIP3055 . yo en mi caso use *2C3320. Una ves montado el circuito , tenemos que buscar el negativo de la bobina , para eso acercamos el cable positivo , hasta los pines centrales, de la bobina , una ves identificado pines soldamos un cable , y claro cortamos los otros pines , Por ultimo recubrimos , con vela para evitar descargas . * Aclaro este circuito produce ALTO VOLTAJE ,

Inversor de onda cuadrada. Basado en el oscilador 4047BE En este circuito sencillo usaremos solo 2 MOSFET , uno para cada canal . Se compone de dos diodos 1N5408 inversos en la sección de MOSFET, para separa los semiciclos positivos y negativos producidos por la batería. "fuente donde la conectaremos" Voltajes probados 5-6-7 -12v Que tipo de MOSFET se puede usar?. P55NF06 , IRFZ44 , IRF540 , Dependiendo de tipo de MOSFET que usemos podemos obtener una potencia de salida de 150VA, 180VA, 220VA, 100VA. Debido a que los aparatos electrónicos trabajan a una determinada frecuencia, además de los estándares de frecuencia predeterminados de acuerdo a cada país, es necesario calibrar la frecuencia del inversor, de acuerdo a sus necesidades o requerimientos. El Potenciómetro 1mega Acá les dejo una lista materiales , y un esquema también, el circuito impreso . Lista materiales : 1) 4047BE 2) Capacitor 0.01uF o 103 3) Potenciómetro 1mega 4) Diodos 1N5408 5) Diodo IN4007 6) Resistencia de 2.2 K 7) Resistencia 330 ohms 8) MOSFET ( P55NF06 , IRFZ44 , IRF540 ,) 9) Disipador de calor de TO-220 PCB Nota: el tamaño de PCB es de 8,5 cm x 4 cm.

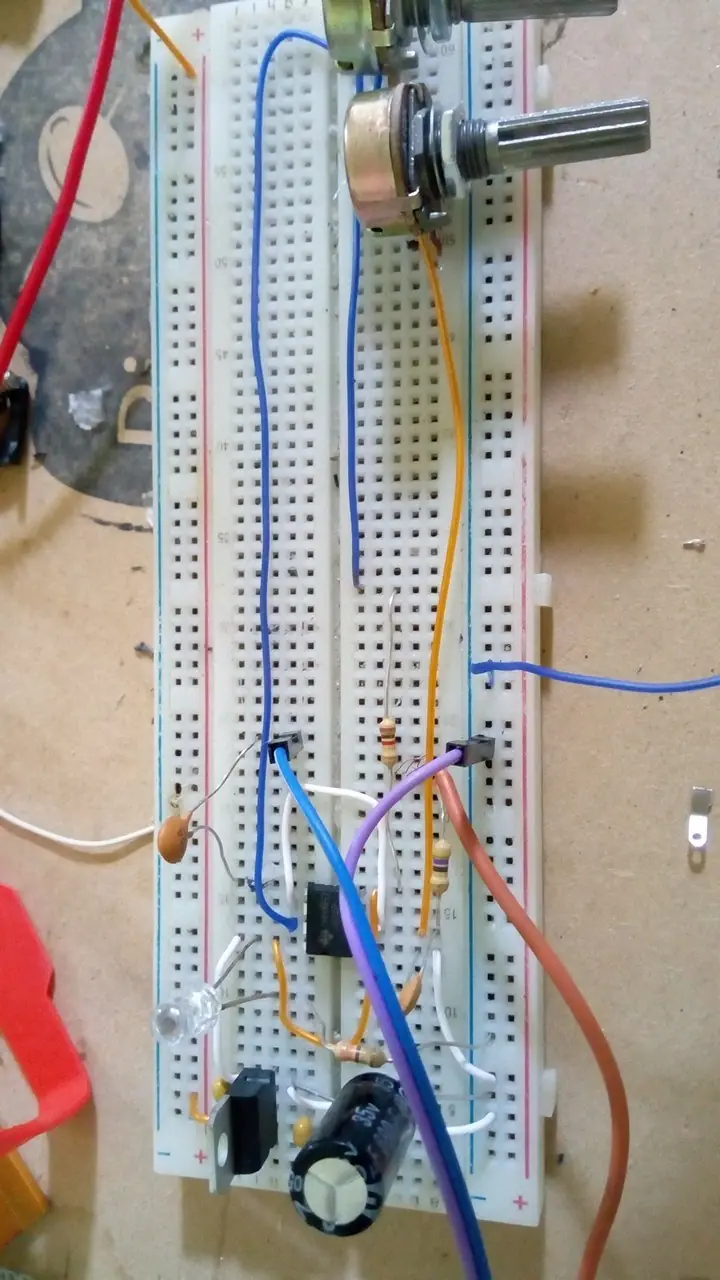

Consideraciones iniciales: - Estamos trabajando con MUY ALTA TENSIÓN, unos simples guantes de goma no nos van a servir para nada contra el rayo, los perforaría sin más y además podemos sufrir quemaduras externas o internas, recibir una descarga de este tipo puede incluso causar la muerte.. - Se debe trabajar siempre con el circuito apagado y desconectado de la red y bajo ningúna circunstancia acercarse demasiado al rayo. - Si tienes un marcapasos NO LO CONSTRUYAS. - Si alguien cercano al dispositivo tiene marca-pasos NO LO ENCIENDAS. - Aleja cualquier dispositivo electrónico del rayo, el flyback crea un campo electromagnetico y, aunque no sea muy potente puede provocar daños o interferencias. - El dispositivo genera una pequeña cantidad de ozono, si lo respiras tus pulmones pueden irritarse, por tanto es recomendable que no se encienda en lugares muy cerrados. Una vez aclaro el tema procedo a describir mi proyecto : Este es un circuito que se puede utilizar de varias formas , una es como bobina tesla , parlante plasma , y claro para probar bobinas de encendido " tipo motos - autos" Los materiales son económicos y fáciles de conseguir: -Circuito integrado NE555. - Transistor IRFP250N. - 2 Potenciometros de 10K. - Resistor de 47 Ohmios 1/4/W o equivalente - Resistor de 1KOhmios 1/4W o equivalente. - 1 Condensador de 10nF 16v ceramico. - 1 Condensador de 100nF 16v ceramico. - Flyback - (Opcional) Zocalo para el NE555 3 borneras simples 1 bornera 3 salidas REGULADOR 7812 - Disipador de calor grande, a ser posible con ventilador. UNA VES MONTADO QUEDARA ALGO ASÍ: RECOMIENDO QUE MONTEN EN UN PROTOBOAR , TODOS LOS COMPONENTES , Y LO PRUEBEN ANTES DE ARMARLO POR COMPLETO SE PUEDE CAMBIAR LA RESISTENCIA DE 47 Ohmios POR UNA DE 50 Los potenciometros que utilice son 10 k lineales El flayback son 8 vueltas de cable en 1 mm - Sin embargo aunque el grosor del cable influye, también lo hace el numero de vueltas del cable al nucleo del flyback, a mas vueltas menor consumo y menor voltaje. Puede llegar a darse el caso de que tu fuente no pueda manejar el consumo que tiene el flyback y se apague o tenga una caída de voltaje, en este caso deberás aumentar las vueltas al núcleo... conseguirás mantener la fuente funcionando pero también el arco sera mas corto. Funcionamiento: circuito con el 555 genera un tren de pulsos que activa y desactiva el transistor abriendo y cerrando el paso de la corriente, haciendo esto conseguimos algo parecido a la corriente alterna y esto hace que la bobina del flyback eleve el voltaje a razón de miles de voltios. Una vez hay un voltaje elevado el aire se ioniza y se convierte en conductor de electricidad y se forma un arco eléctrico. Etapa montaje Plano del mismo : GIF Funcionamiento como parlante de plasma a 12 v link: https://www.youtube.com/watch?v=BUXNlmpy_Xc link: https://www.youtube.com/watch?v=UYXKIrYhNxI link: https://www.youtube.com/watch?v=QnPqwDUSUZQ Probador bobinas : link: https://www.youtube.com/watch?v=_Lso1eZycA4 Bobina Tesla link: https://www.youtube.com/watch?v=mmINWUy5gHk link: https://www.youtube.com/watch?v=KnH1MFc36Uw Aclaro: se puede realizar una bobina tesla grande con un flayback adjunto un plano con esta misma fuente

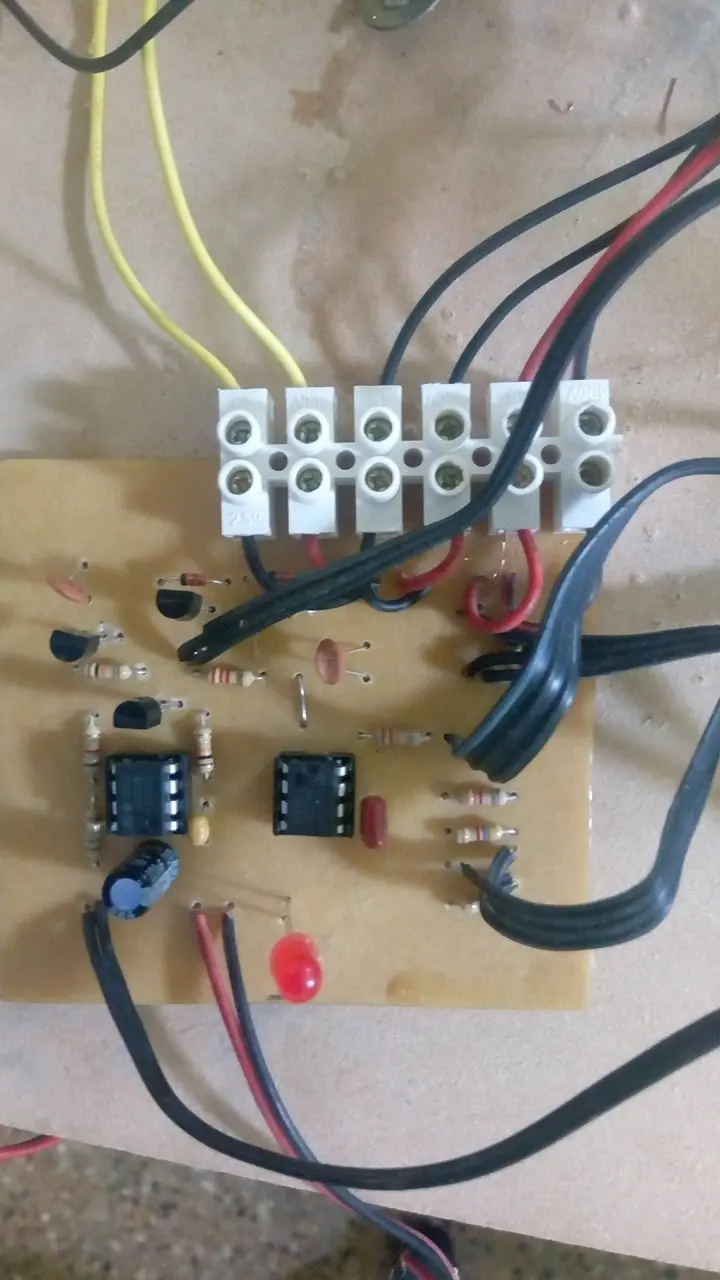

Les Presento un estimulador muscular armado con materiales económicos y fáciles de conseguir . El mismo cuenta con un ajuste en su onda de salida; en el esquema podemos ver VR3 a cargo de este trabajo y un interruptor que hace cambiar la onda mismo . También se puede ajustarle intensidad trabajo y pulsos . El transformador es de 12 v 300 MA , otra opción es usar uno de 6 v La entrada de corriente es de los 3 v a 9 v, no recomiendo más que lo anterior ... ESQUEMA . Lista de componentes Capacitores: C1: 1 µF. capacitor de poliéster. C2, C3: 100 nF. capacitor de poliéster. C4: 220 nF. capacitor de poliéster. C5: 220 µF. capacitor electrolítico. Resistencias VR1: 100KΩ potenciometro VR2, VR3: 10KΩ potenciómetros R1: 560KΩ R2: 68 KΩ R3, R4: 10KΩ R5: 22 KΩ R6, R7: 4.7 KΩ R8: 220 Ω R9: 2.2 KΩ R10: 470 Ω R11: 47 KΩ Semiconductores IC1, IC2: NE555, Q1: BC547 tipo NPN Q2, Q3: BC327 tipo PNP LED1: LED rojo D1, D2: 1N4148 Circuito impreso Armado Funcionamiento Cabe destacar que me falto comprar los electrodos y montarlos en una caja; sin embargo el funcionamiento es muy bueno , Me despido, saludos;

Diagrama esquemático de un receptor de amplitud modulada, tiene excelente sonido y prestaciones Este circuito es totalmente mejorable , modificando R2 POR UN Potenciometro 10K se puede controlar el nivel de sonido . D1 ES UN DIODO DE GERMANIO , puede ser cualquiera q tengamos a mano yo en mi caso use a090 , o cualquiera que sea de germanio 1N60- 1N34 ETC Recomiendo un disipador de calor para el BD135. CONSTRUCCIÓN DE LA BOBINA : En una barra de ferrita con un mínimo de 12 CM , del tipo radio , debemos enrollar con alambre calibre AWG - 28-30 . Un devanado de 10 vueltas y otro de 70 con un punto intermedio y enrollamos otras 20 vueltas Fundamental , cubrir bien la barra , con cinta , y es posible que tengamos que rearmarla varias veces hasta tener , un resultado , optimo LISTA MATERALES : Resistencias : 4m7 10k 2m2 47R 2 BC 548 1 BD135 47 UF 100 UF 4.7 UF 47 NF DIODO GERMANIO TANDEN RADIO ARMADO -: UNA VES FUNCIONANDO :

Que es una radio Galena ? Una radio a galena es un receptor de radio AM que empleaba un cristal semiconductor de sulfuro de plomo (llamado como el correspondiente mineral de plomo, galena, del que el dispositivo recibe el nombre), para "detectar" (rectificar) las señales de radio en amplitud modulada (AM) en la banda de onda media (530 a 1700 kHz) u onda corta (diferentes bandas entre 2 y 26 MHz). Circuito básico de un receptor de radio Galena Esta es una Radio de galena con bobina "ULTRASON” . los materiales utilizados son pocos y de fácil acceso Alambre esmaltado , en mi caso del n30 Un diodo germanio : 0A91 -1N60 -1N34A - ETC Capacitador cerámico 104 - en adelante 2 TANDEM DE RADIO una bornera opcional Caño plástico o de cartón Esquema construcción Mano a la obra : Este diseño original no tenia una barra ferrita; en este caso regulando la ferrita se puede obtener más ganancia de señal y sensibilidad. El número de vueltas de la bobinas puede variar según construcción del alambre y claro del tandem que usen , el capacitador cerámico se puede ir cambiando por diferente valores hasta tener un resultado óptimo . Sí tienen inquietudes acerca del ajuste del tandem no duden en consultar. ¡Saludos! link: https://www.youtube.com/watch?v=SCPVz5QGANg
