Este tutorial muestra un circuito muy simple y fácil de hacer para alimentar un flyback y tener una fuente de alto voltaje de corriente directa. Esta fuente puede producir entre 5 y 20 mil volts.

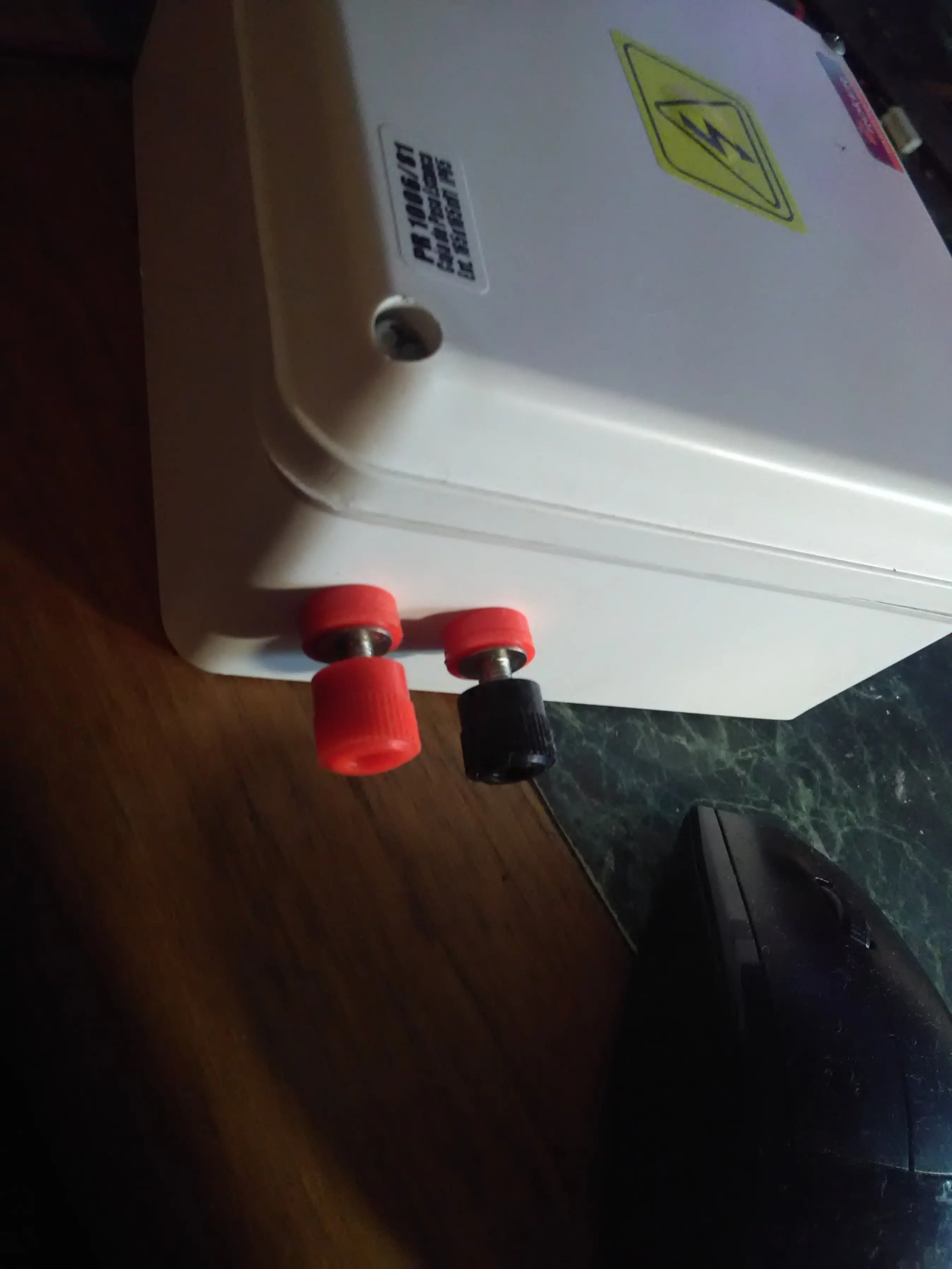

Una vez montado nos quedara algo así:
LISTA MATERIALES
*2C3320
*RESISTENCIAS
220 ohms
5W 220 ohms
*DIODO 1N4907
*Resumen:
las vueltas de la bobina primaria y secundaria están explicadas en el gráfico. los transistores que se pueden usar son : TIP35C: 2N3773, 2N3055, TIP3055 . yo en mi caso use *2C3320.

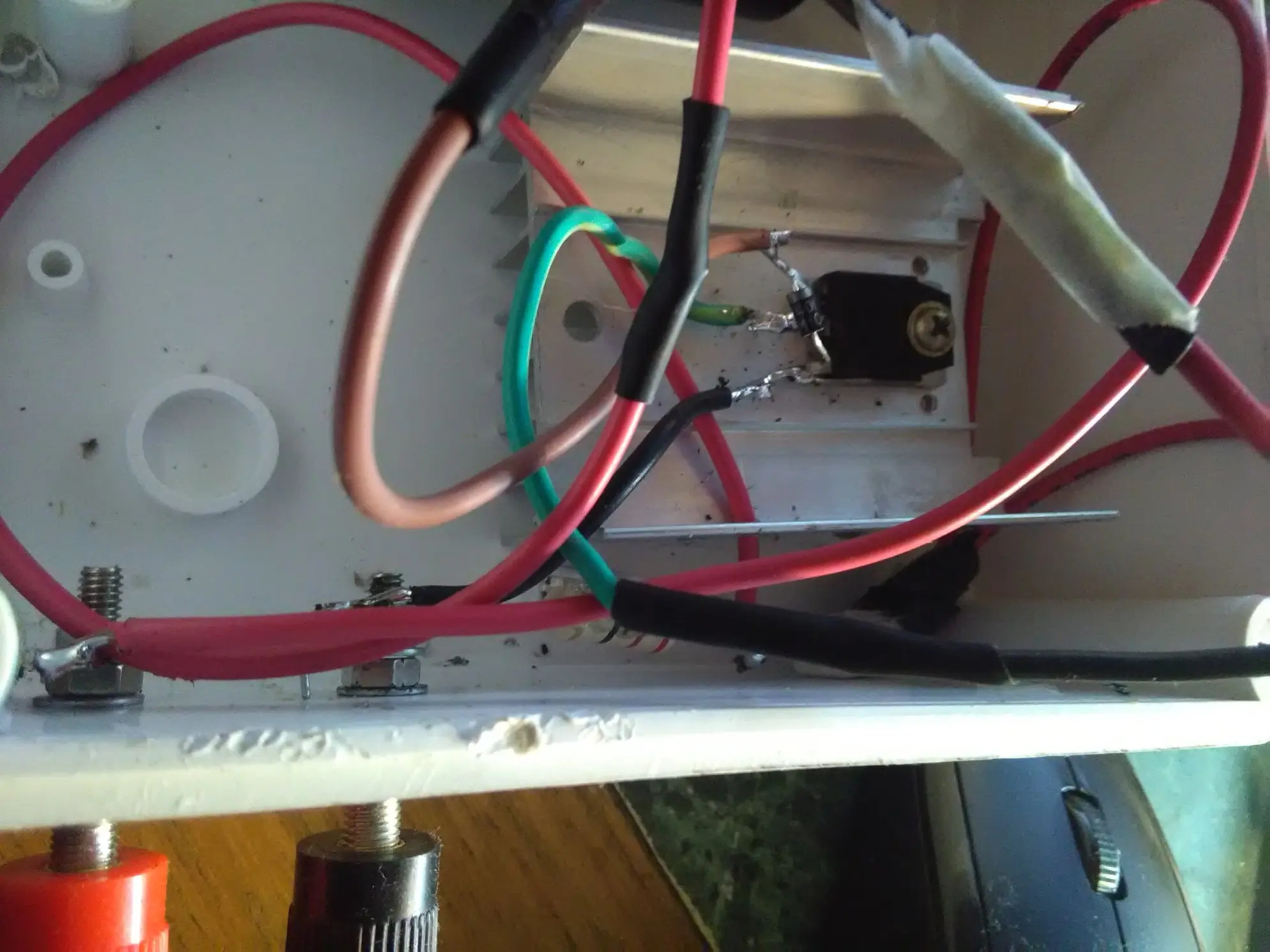

Una ves montado el circuito , tenemos que buscar el negativo de la bobina , para eso acercamos el cable positivo , hasta los pines centrales, de la bobina ,
una ves identificado pines soldamos un cable , y claro cortamos los otros pines ,
Por ultimo recubrimos , con vela para evitar descargas .
* Aclaro este circuito produce ALTO VOLTAJE ,
