Diagrama esquemático de un receptor de amplitud modulada, tiene excelente sonido y prestaciones
Este circuito es totalmente mejorable , modificando R2 POR UN Potenciometro 10K se puede controlar el nivel de sonido .
D1 ES UN DIODO DE GERMANIO , puede ser cualquiera q tengamos a mano yo en mi caso use a090 , o cualquiera que sea de germanio 1N60- 1N34 ETC
Recomiendo un disipador de calor para el BD135.
CONSTRUCCIÓN DE LA BOBINA :
En una barra de ferrita con un mínimo de 12 CM , del tipo radio , debemos enrollar con alambre calibre AWG - 28-30 . Un devanado de 10 vueltas y otro de 70 con un punto intermedio y enrollamos otras 20 vueltas
Fundamental , cubrir bien la barra , con cinta , y es posible que tengamos que rearmarla varias veces hasta tener , un resultado , optimo
LISTA MATERALES :
Resistencias :
4m7
10k
2m2
47R
2 BC 548
1 BD135
47 UF
100 UF
4.7 UF
47 NF
DIODO GERMANIO
TANDEN RADIO

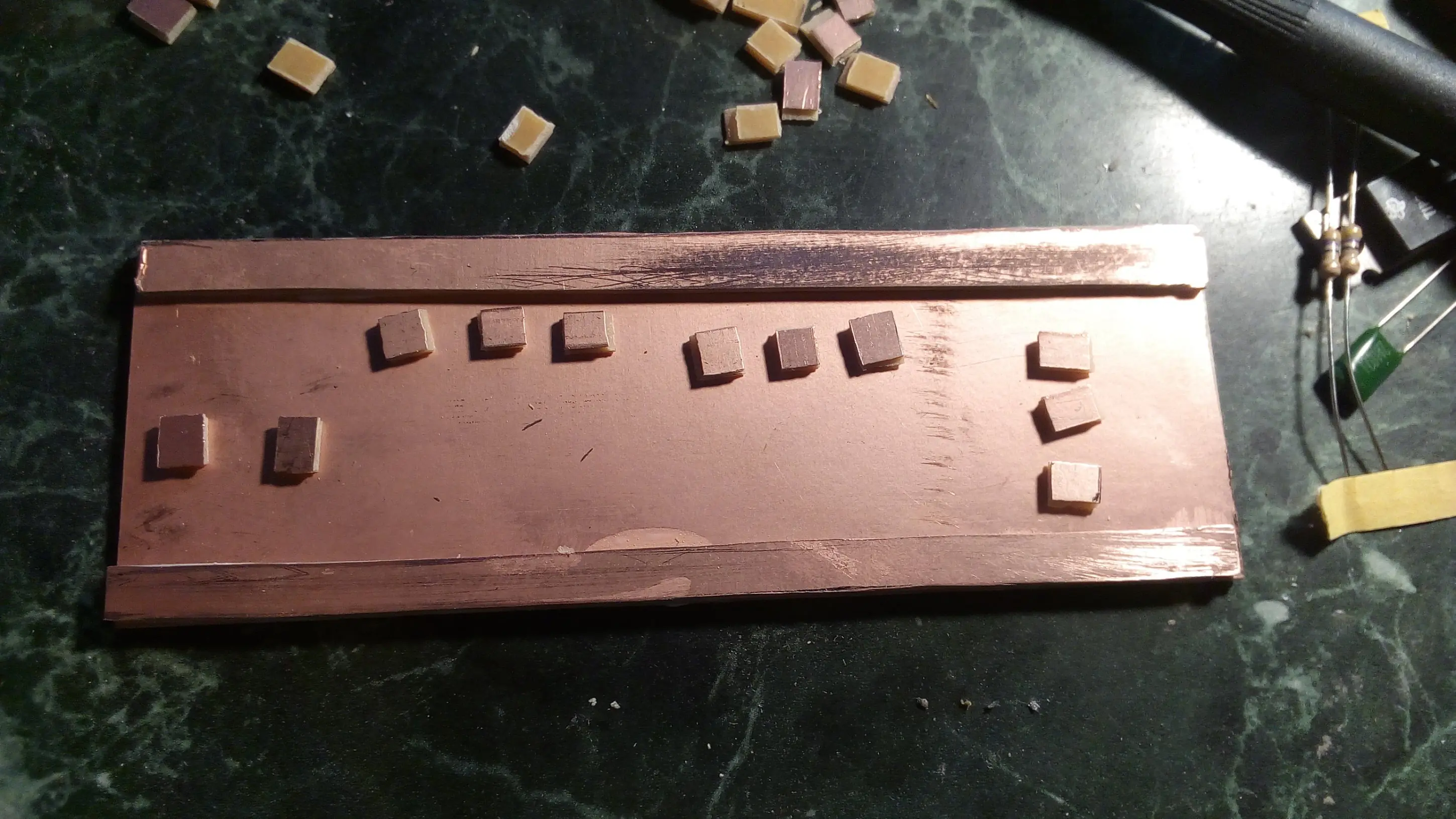

ARMADO -:

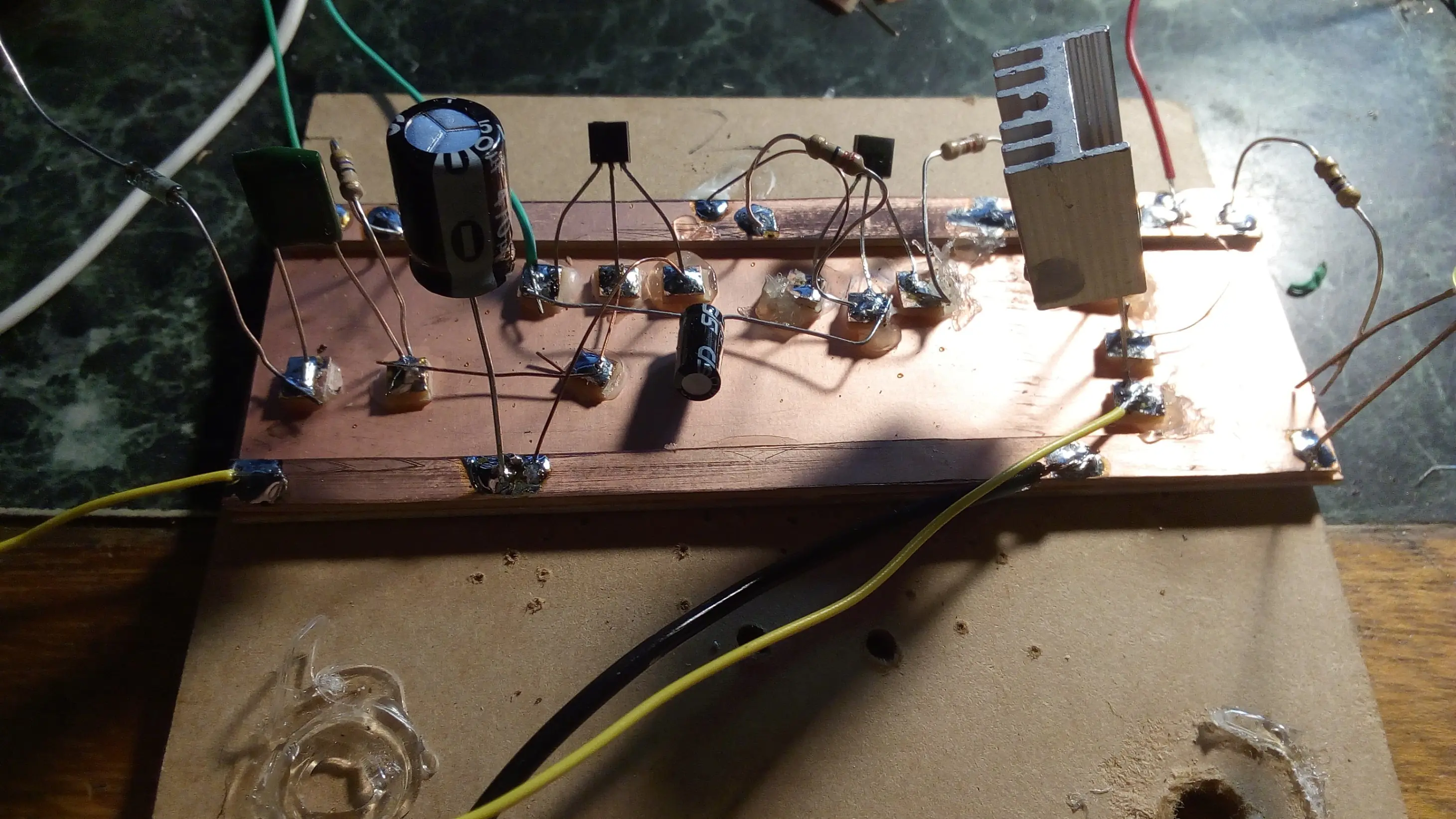

UNA VES FUNCIONANDO :
