Estimulador muscular

Les Presento un estimulador muscular armado con materiales económicos y fáciles de conseguir .
El mismo cuenta con un ajuste en su onda de salida; en el esquema podemos ver VR3 a cargo de este trabajo y un interruptor que hace cambiar la onda mismo . También se puede ajustarle intensidad trabajo y pulsos .

El transformador es de 12 v 300 MA , otra opción es usar uno de 6 v
La entrada de corriente es de los 3 v a 9 v, no recomiendo más que lo anterior ...
ESQUEMA .


Lista de componentes
Capacitores:
C1: 1 µF. capacitor de poliéster.
C2, C3: 100 nF. capacitor de poliéster.
C4: 220 nF. capacitor de poliéster.
C5: 220 µF. capacitor electrolítico.
Resistencias
VR1: 100KΩ potenciometro
VR2, VR3: 10KΩ potenciómetros
R1: 560KΩ
R2: 68 KΩ
R3, R4: 10KΩ
R5: 22 KΩ
R6, R7: 4.7 KΩ
R8: 220 Ω
R9: 2.2 KΩ
R10: 470 Ω
R11: 47 KΩ
Semiconductores
IC1, IC2: NE555,
Q1: BC547 tipo NPN
Q2, Q3: BC327 tipo PNP
LED1: LED rojo
D1, D2: 1N4148

Circuito impreso

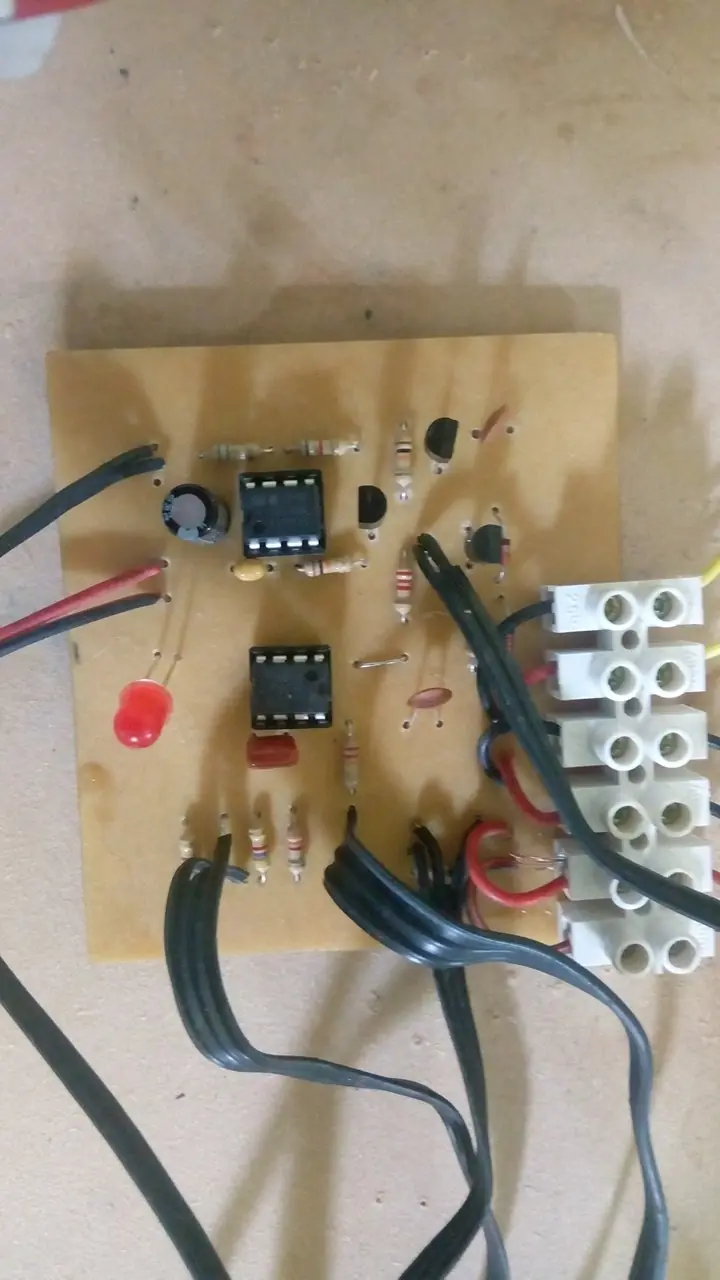

Armado

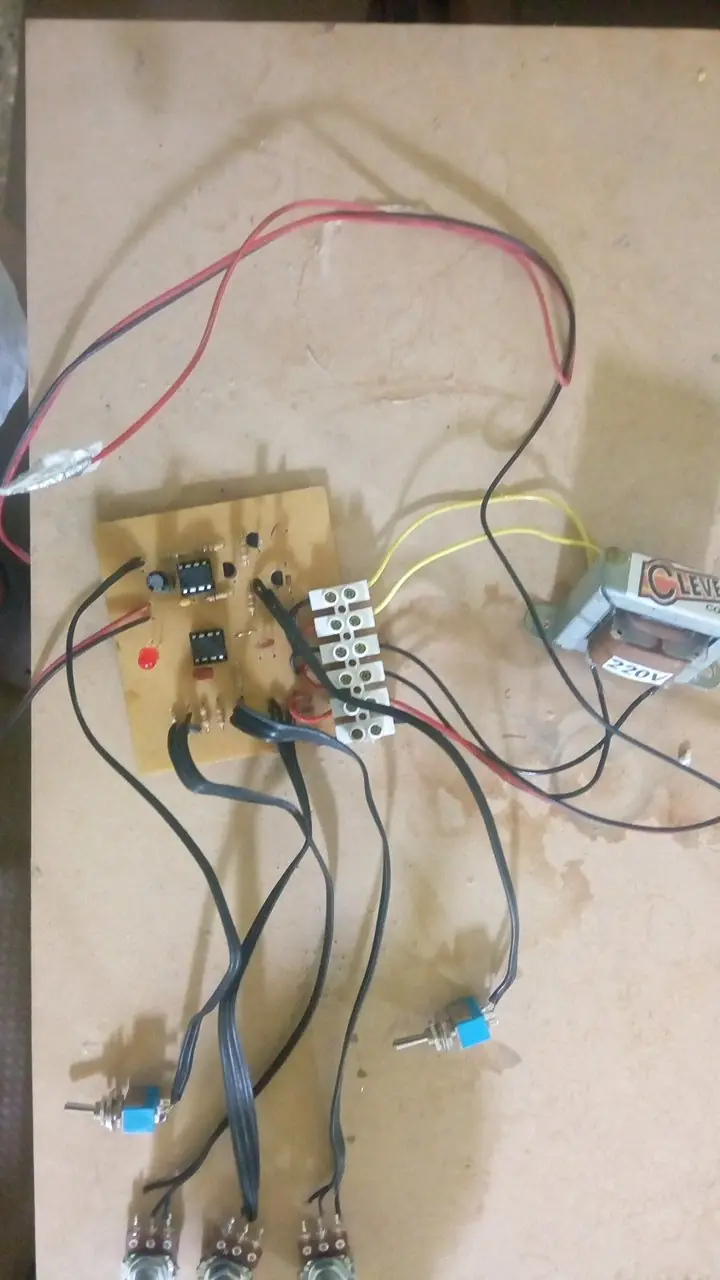

Funcionamiento


Cabe destacar que me falto comprar los electrodos y montarlos en una caja; sin embargo el funcionamiento es muy bueno ,

Me despido, saludos;
