Consideraciones iniciales:
- Estamos trabajando con MUY ALTA TENSIÓN, unos simples guantes de goma no nos van a servir para nada contra el rayo, los perforaría sin más y además podemos sufrir quemaduras externas o internas, recibir una descarga de este tipo puede incluso causar la muerte..
- Se debe trabajar siempre con el circuito apagado y desconectado de la red y bajo ningúna circunstancia acercarse demasiado al rayo.
- Si tienes un marcapasos NO LO CONSTRUYAS.
- Si alguien cercano al dispositivo tiene marca-pasos NO LO ENCIENDAS.
- Aleja cualquier dispositivo electrónico del rayo, el flyback crea un campo electromagnetico y, aunque no sea muy potente puede provocar daños o interferencias.
- El dispositivo genera una pequeña cantidad de ozono, si lo respiras tus pulmones pueden irritarse, por tanto es recomendable que no se encienda en lugares muy cerrados.
Una vez aclaro el tema procedo a describir mi proyecto :
Este es un circuito que se puede utilizar de varias formas , una es como bobina tesla , parlante plasma , y claro para probar bobinas de encendido " tipo motos - autos"
Los materiales son económicos y fáciles de conseguir:
-Circuito integrado NE555.
- Transistor IRFP250N.
- 2 Potenciometros de 10K.
- Resistor de 47 Ohmios 1/4/W o equivalente
- Resistor de 1KOhmios 1/4W o equivalente.
- 1 Condensador de 10nF 16v ceramico.
- 1 Condensador de 100nF 16v ceramico.
- Flyback
- (Opcional)
Zocalo para el NE555
3 borneras simples
1 bornera 3 salidas
REGULADOR 7812
- Disipador de calor grande, a ser posible con ventilador.

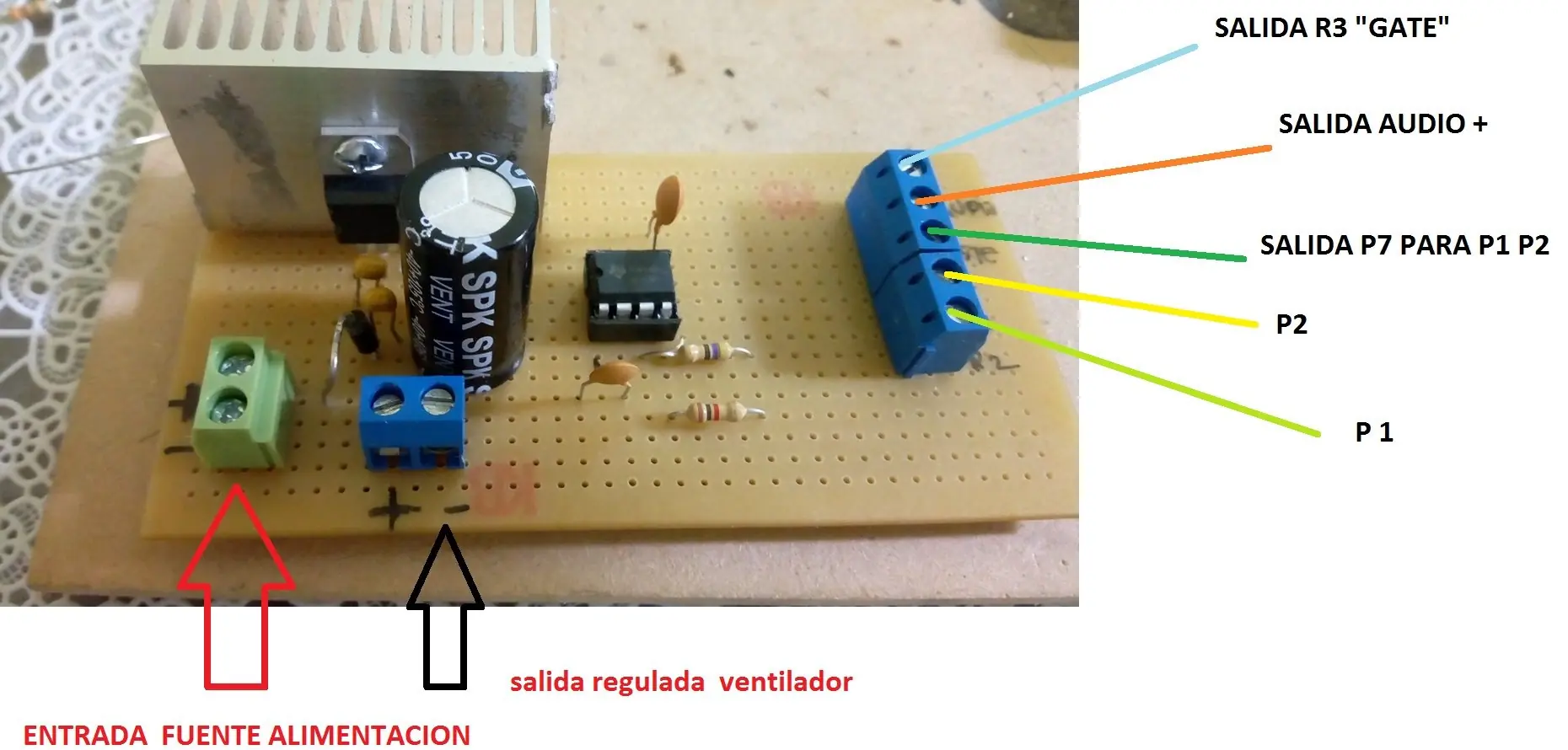

UNA VES MONTADO QUEDARA ALGO ASÍ:
RECOMIENDO QUE MONTEN EN UN PROTOBOAR , TODOS LOS COMPONENTES , Y LO PRUEBEN ANTES DE ARMARLO POR COMPLETO
SE PUEDE CAMBIAR LA RESISTENCIA DE 47 Ohmios POR UNA DE 50
Los potenciometros que utilice son 10 k lineales
El flayback son 8 vueltas de cable en 1 mm -
Sin embargo aunque el grosor del cable influye, también lo hace el numero de vueltas del cable al nucleo del flyback, a mas vueltas menor consumo y menor voltaje.
Puede llegar a darse el caso de que tu fuente no pueda manejar el consumo que tiene el flyback y se apague o tenga una caída de voltaje, en este caso deberás aumentar las vueltas al núcleo... conseguirás mantener la fuente funcionando pero también el arco sera mas corto.
Funcionamiento:
circuito con el 555 genera un tren de pulsos que activa y desactiva el transistor abriendo y cerrando el paso de la corriente, haciendo esto conseguimos algo parecido a la corriente alterna y esto hace que la bobina del flyback eleve el voltaje a razón de miles de voltios. Una vez hay un voltaje elevado el aire se ioniza y se convierte en conductor de electricidad y se forma un arco eléctrico.

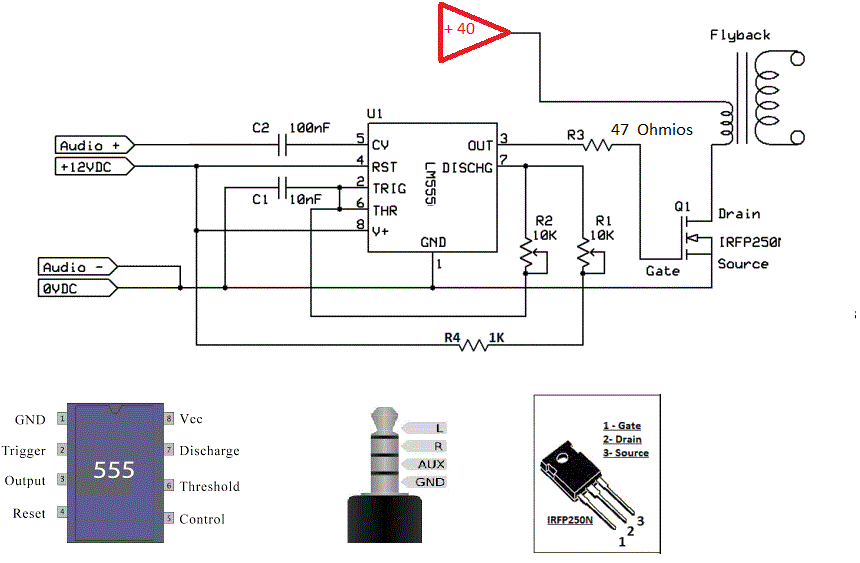

Plano del mismo :
GIF

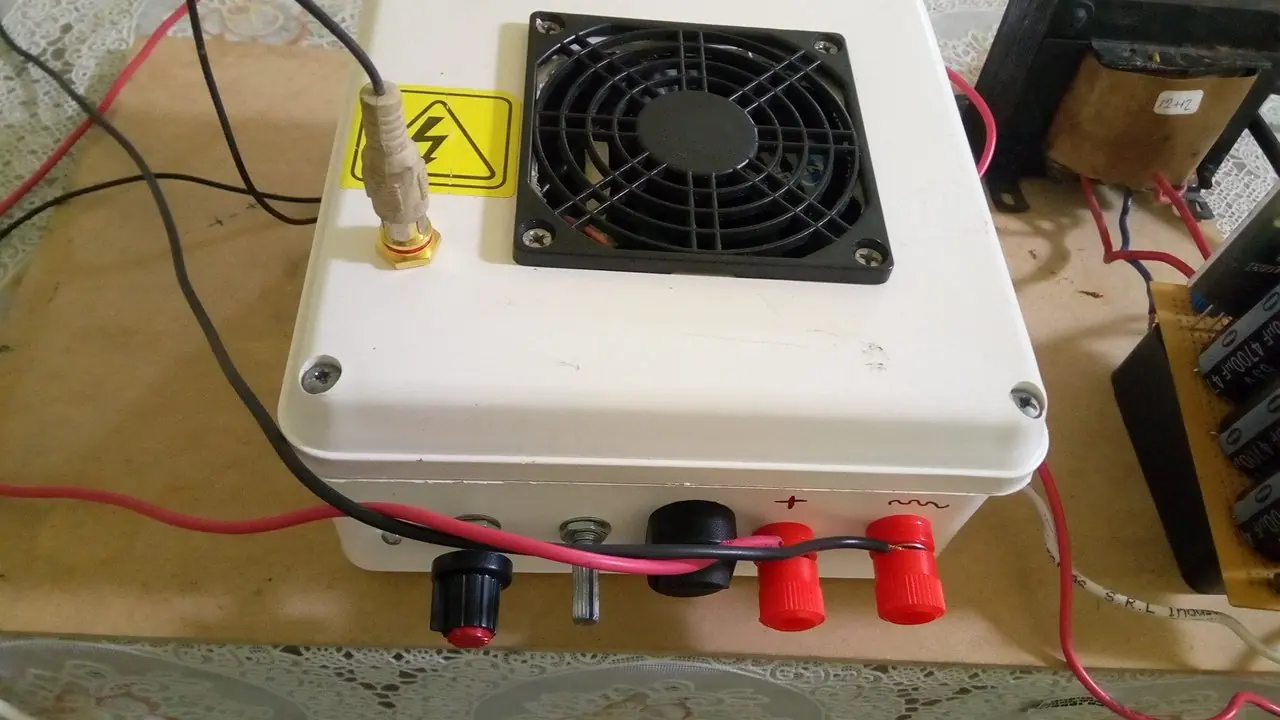

Funcionamiento como parlante de plasma a 12 v
link:
link:
link:

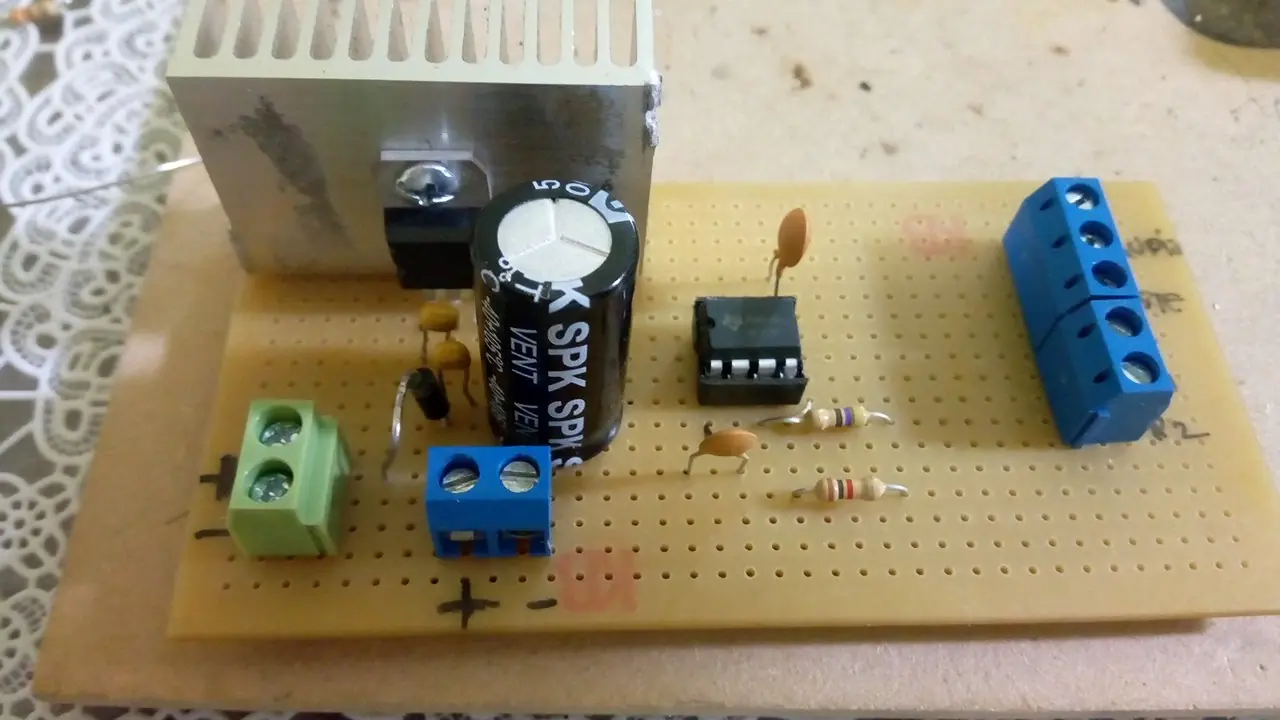

Probador bobinas :
link:

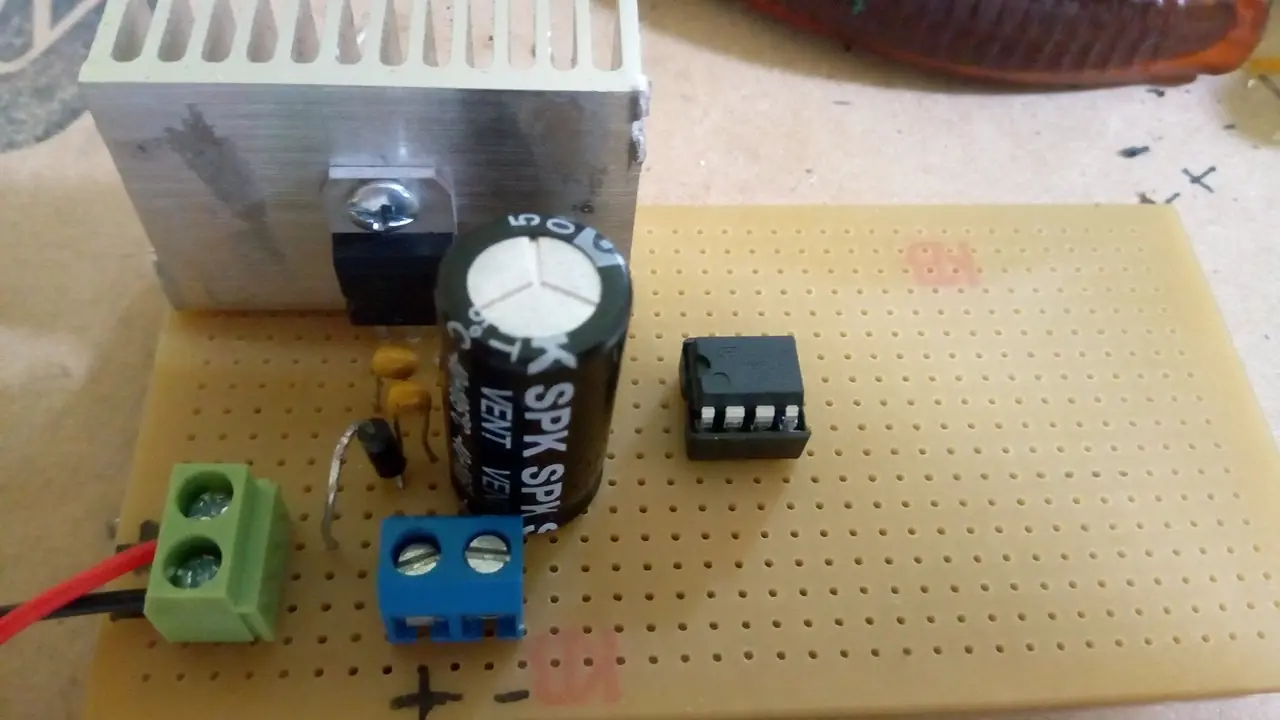

Bobina Tesla
link:
link:
Aclaro:
se puede realizar una bobina tesla grande con un flayback adjunto un plano con esta misma fuente
