Que es una radio Galena ?
Una radio a galena es un receptor de radio AM que empleaba un cristal semiconductor de sulfuro de plomo (llamado como el correspondiente mineral de plomo, galena, del que el dispositivo recibe el nombre), para "detectar" (rectificar) las señales de radio en amplitud modulada (AM) en la banda de onda media (530 a 1700 kHz) u onda corta (diferentes bandas entre 2 y 26 MHz).
Circuito básico de un receptor de radio Galena

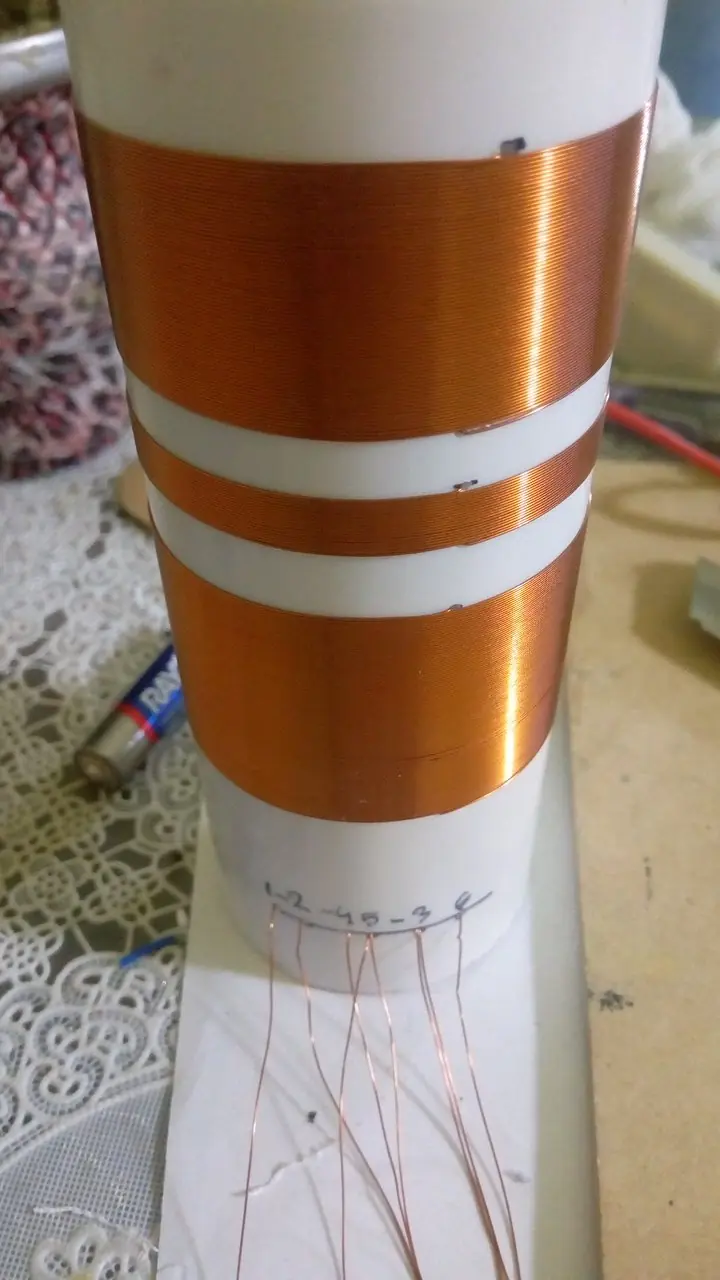

Esta es una Radio de galena con bobina "ULTRASON” .
los materiales utilizados son pocos y de fácil acceso
Alambre esmaltado , en mi caso del n30
Un diodo germanio : 0A91 -1N60 -1N34A - ETC
Capacitador cerámico 104 - en adelante
2 TANDEM DE RADIO

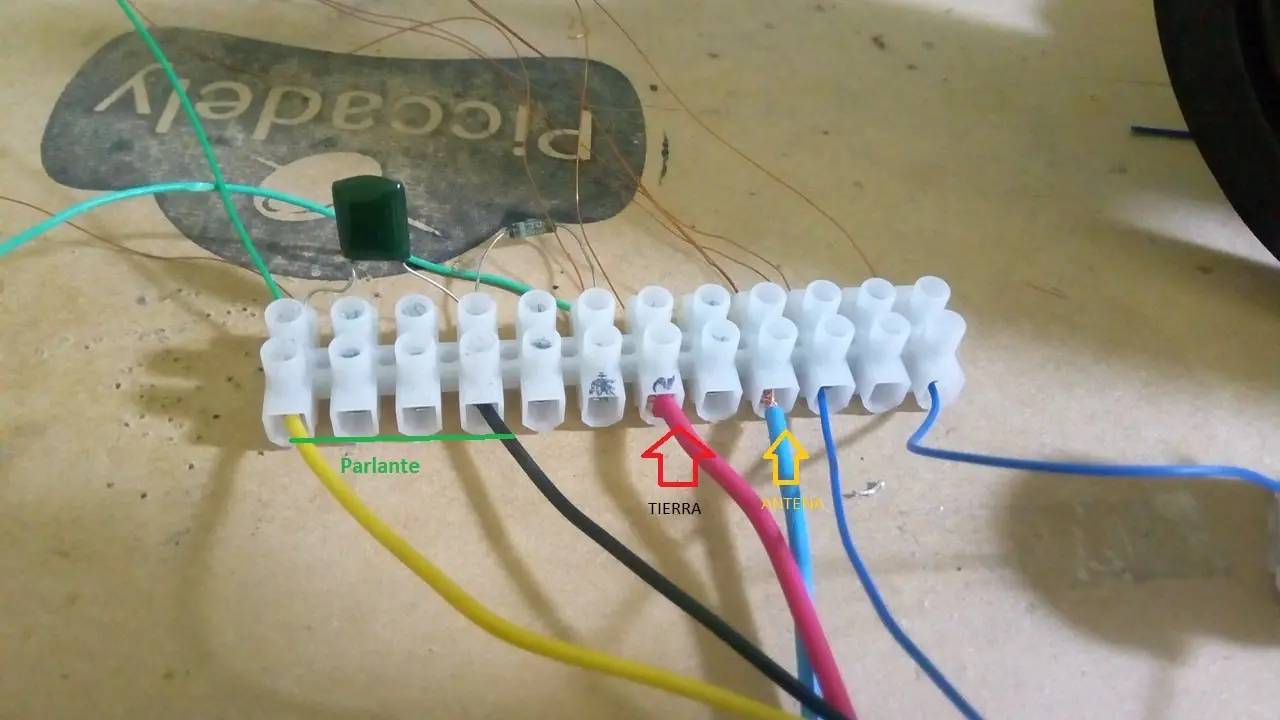

una bornera opcional

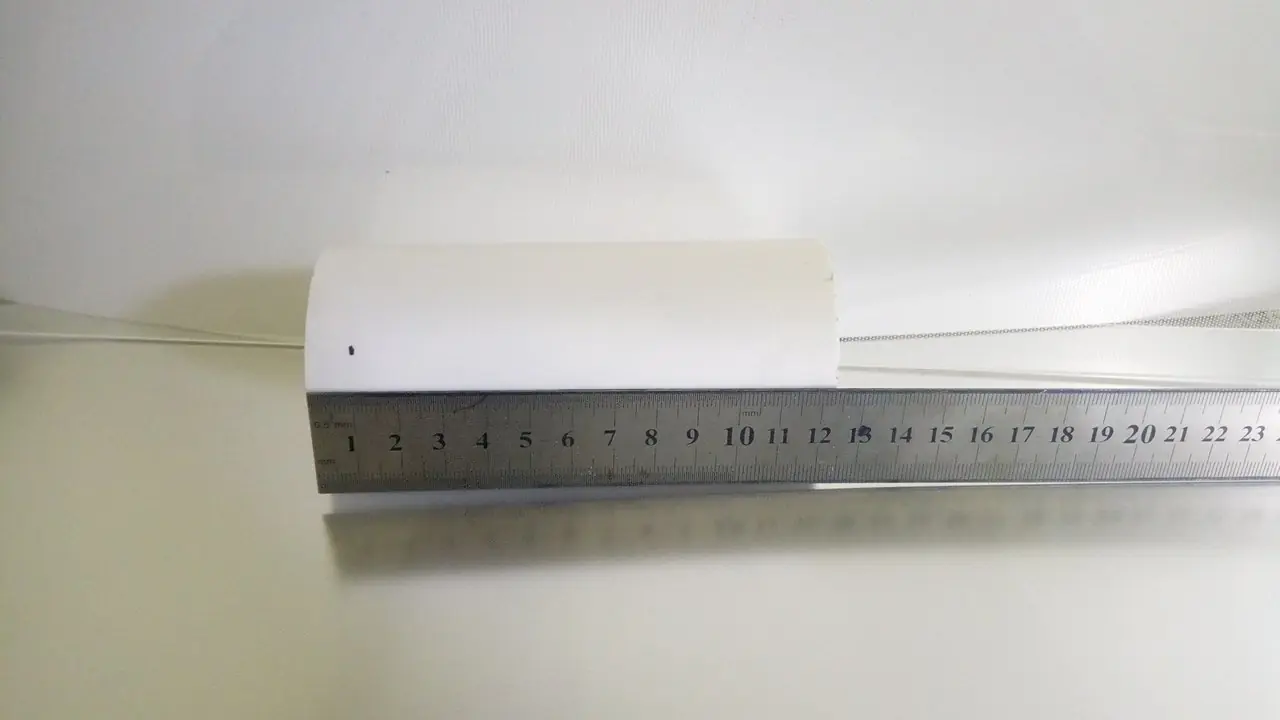

Caño plástico o de cartón

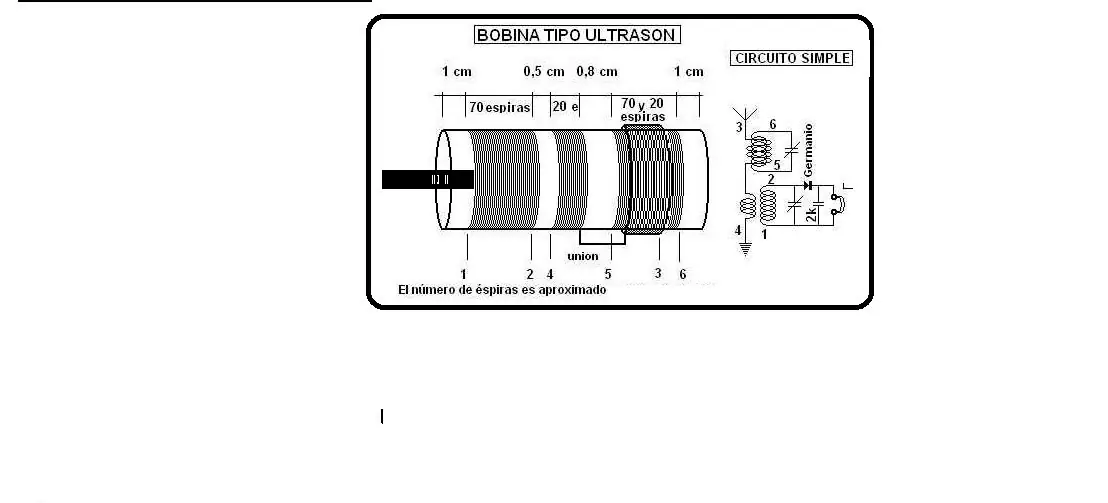

Esquema construcción

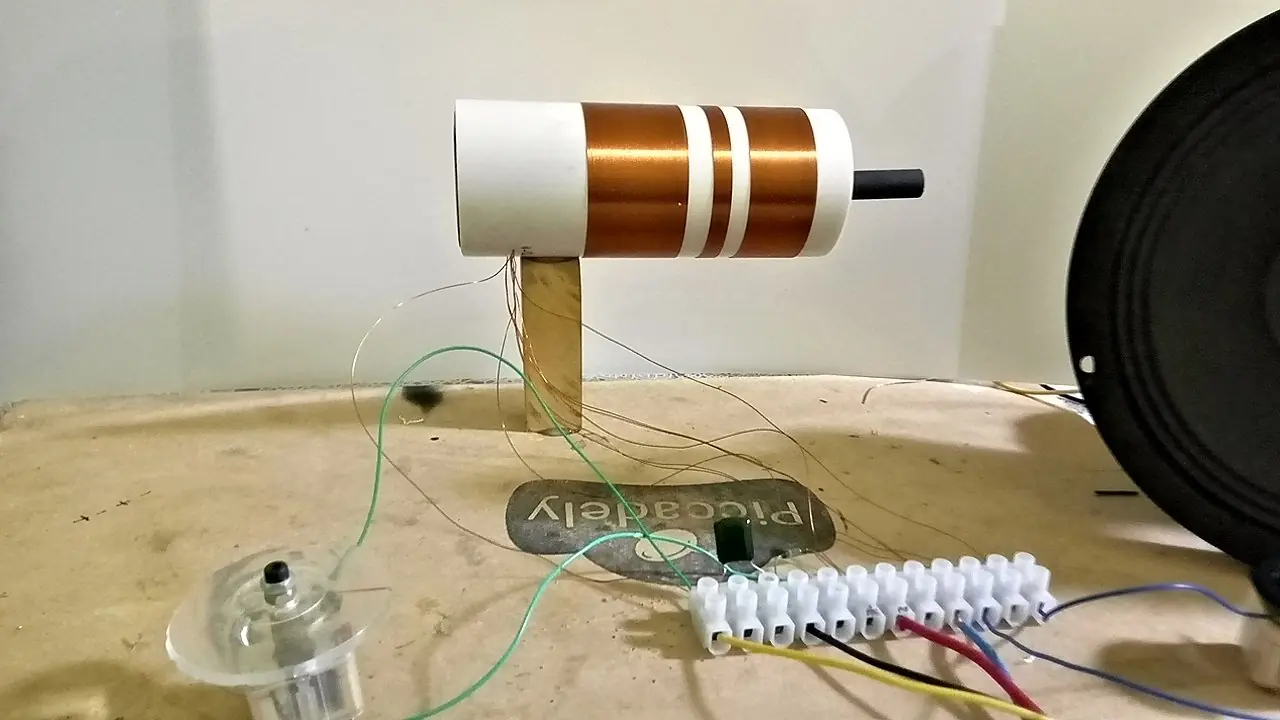

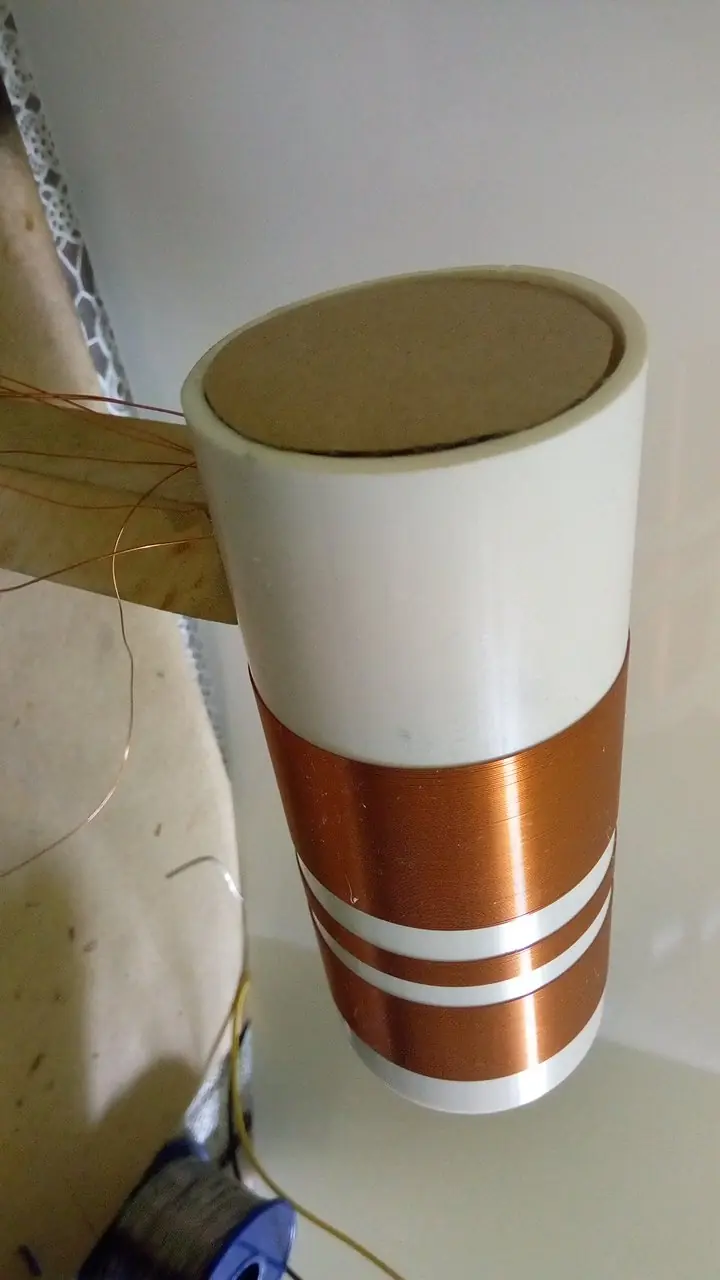

Mano a la obra :

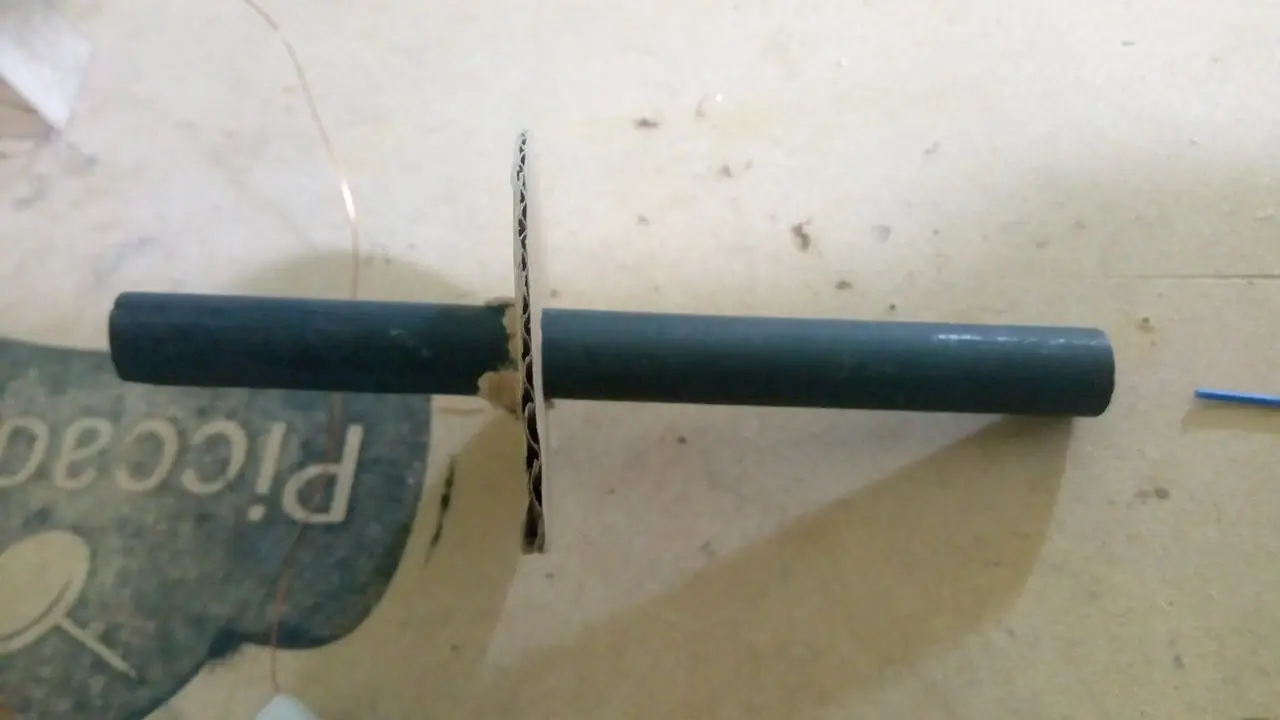

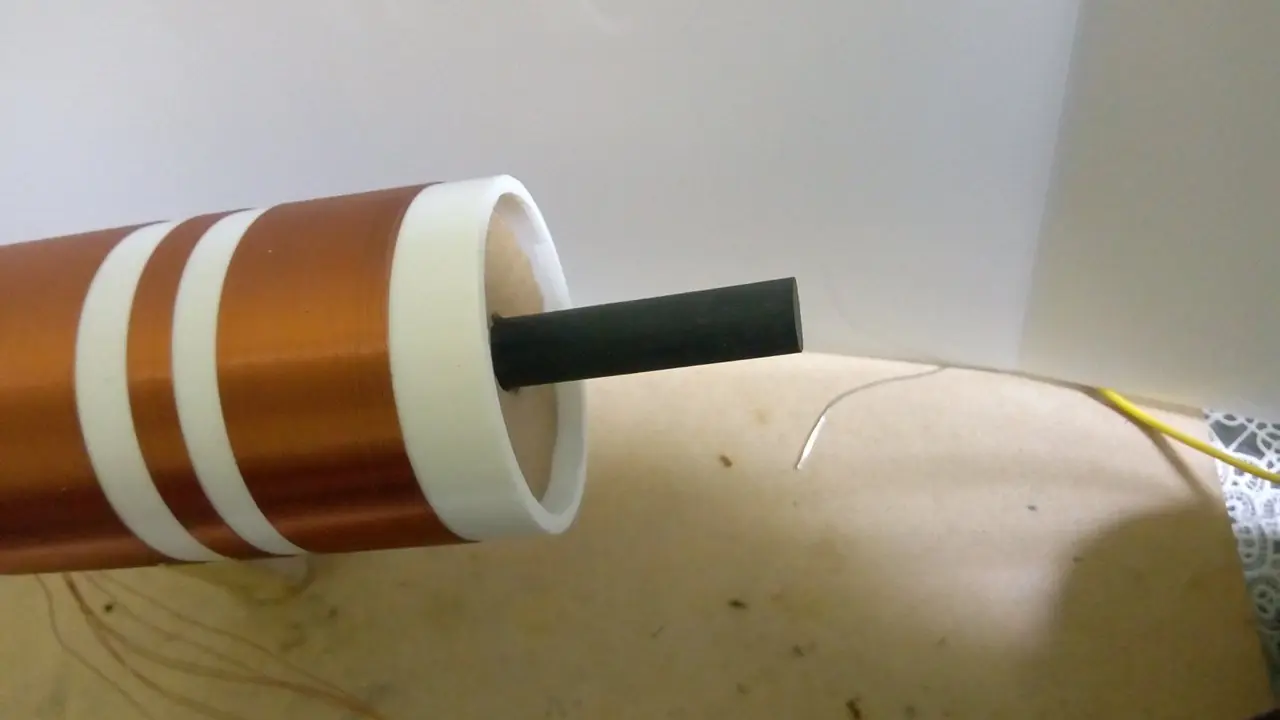

Este diseño original no tenia una barra ferrita; en este caso regulando la ferrita se puede obtener más ganancia de señal y sensibilidad.

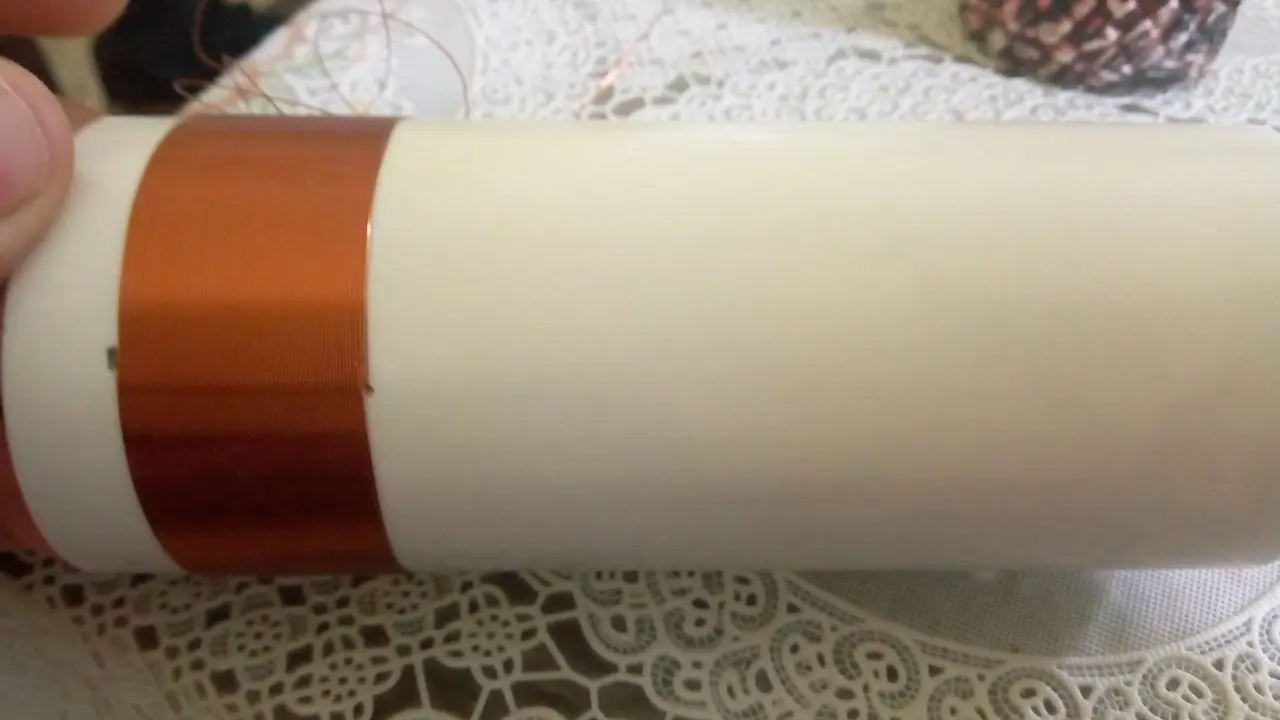

El número de vueltas de la bobinas puede variar según construcción del alambre y claro del tandem que usen , el capacitador cerámico se puede ir cambiando por diferente valores hasta tener un resultado óptimo .
Sí tienen inquietudes acerca del ajuste del tandem no duden en consultar.
¡Saludos!
