Les presento mi proyecto de Humificador casero
Los materia son:
Tip 41 c
Resistencias :
2 : 56k
2: 3.3k
3: 2.2k
1 : 10 ohmios
1: 1 k
1: Led
Capacitador electrolítico :1000 uf 50v
Capacitador cerámicos: x 50 v
1: 101
2: 473
1: 152
1: preset 5k
Transductor Piezoelectrico Ultrasonico
1: llave on off
Transformador 12+12 DE 3 AM
2 : Borneras
INDUCTOR ( 4 ohmios 40 Mh) este se debe construir !
Teniendo todos los materiales , podemos proceder por la parte mas difícil del proyecto , . En un núcleo de ferrita , " de esos que se encuentran en un viejo televisor enrollamos 30 a 33 vueltas en alambre 0.5 mm
Recomiendo que monten en un protoboard todos los componentes , y prueben bien el inductor .
si Calienta mucho el Tip 41c recomiendo , que agreguen mas vueltas de alambre hasta obtener un resultado optimo
El voltaje es de 24 v minimo de 3 AM
Esquema
Transductor Piezoelectrico Ultrasonico :

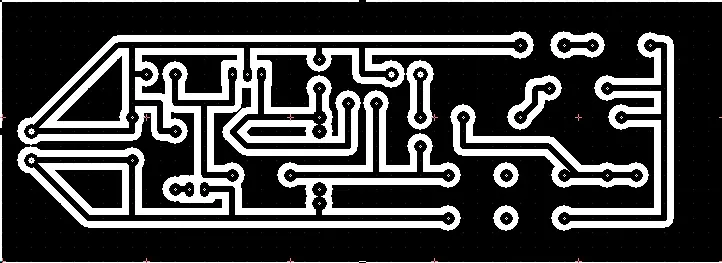

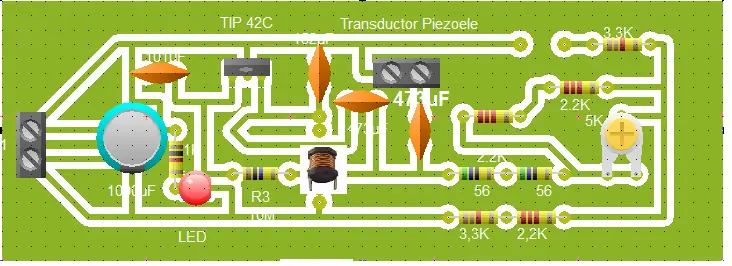

CIRCUITO IMPRESO

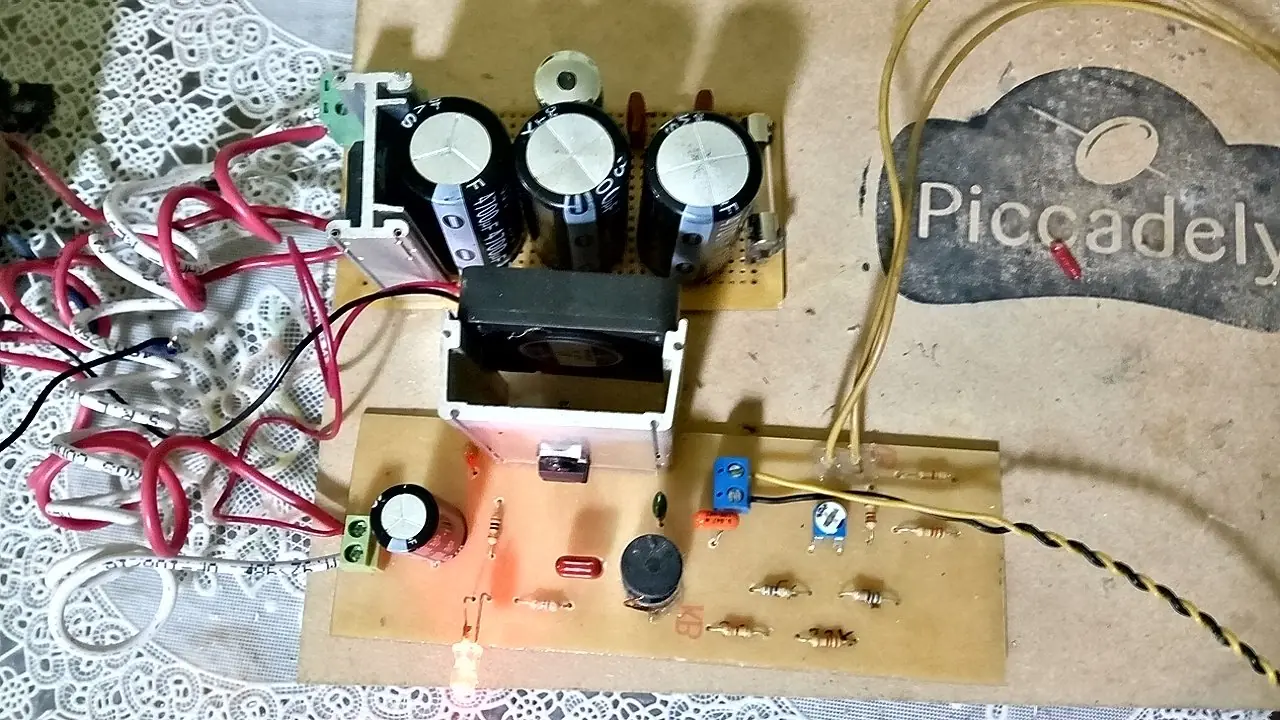

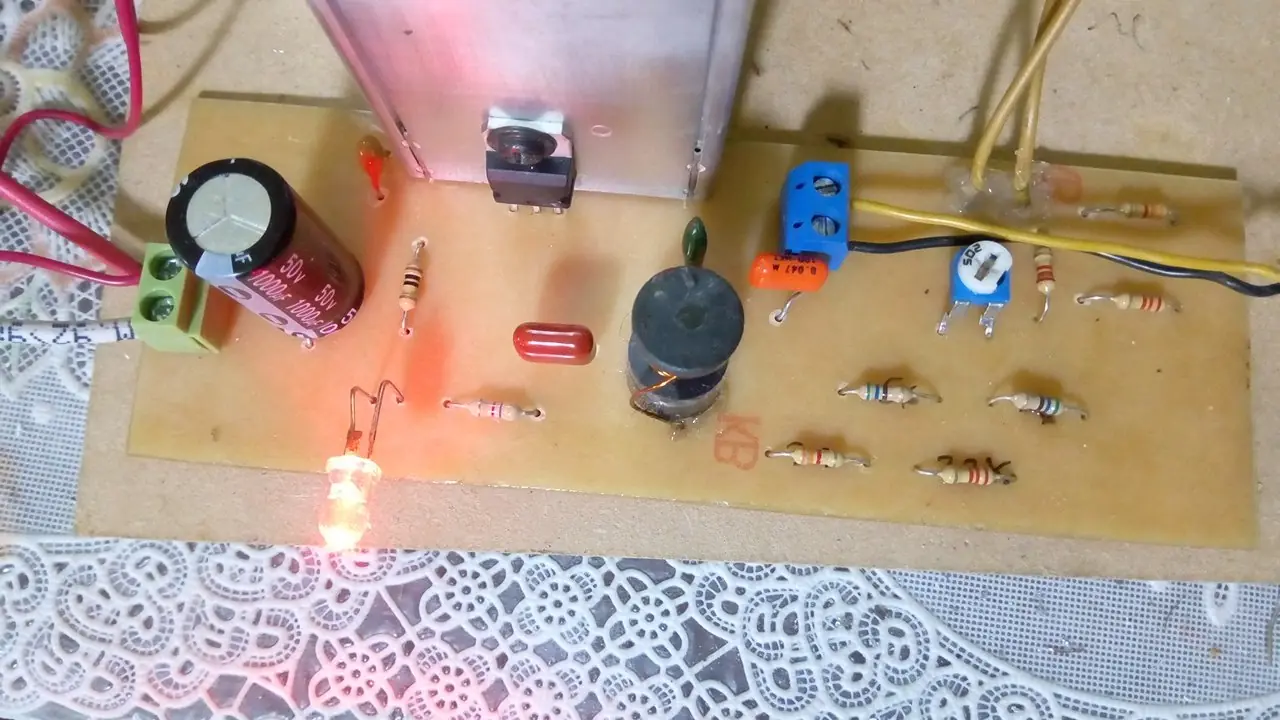

Por ultimo dejo unos vídeos funcionando del mismo , En mi caso al transistor TIP 41C le sume un disipador con ventilación . Por el motivo que lo uso en forma continua aproximadamente 2 a 3 hora sin problema .

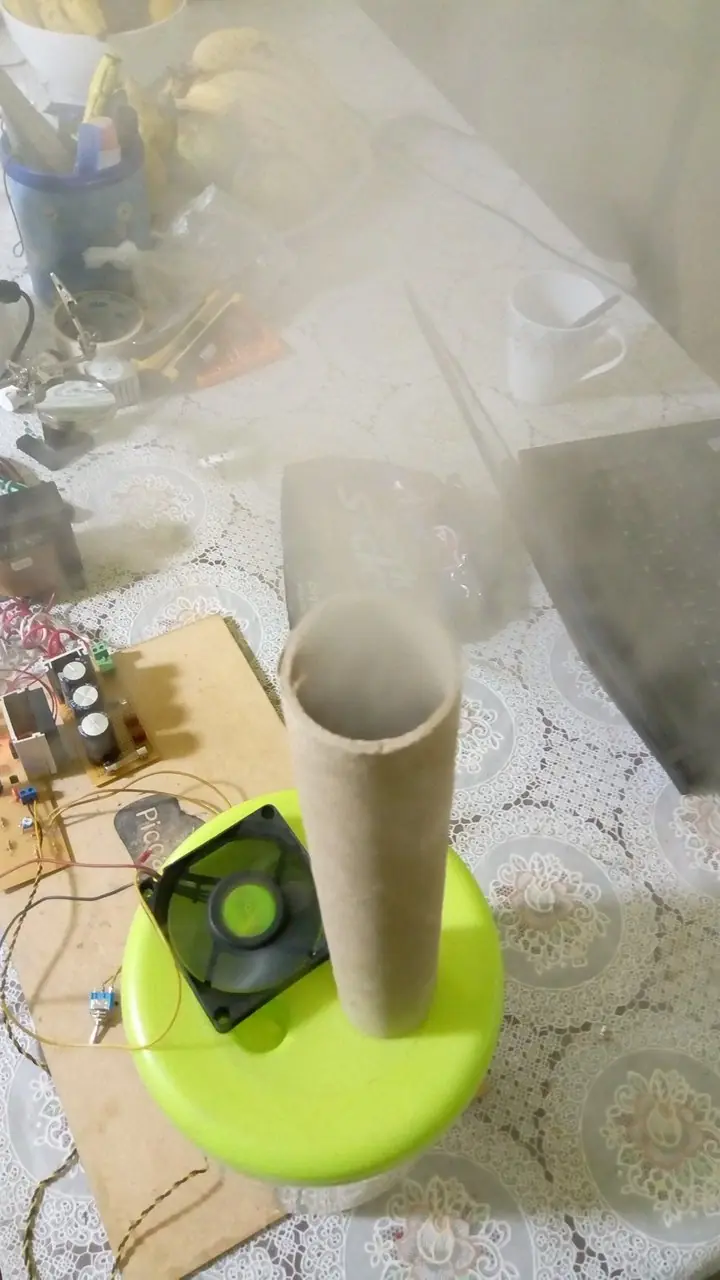

Por otra parte para que el vapor salga mas rápido se puede sumar un cooler. en mi caso con un regulador puedo controlar cuanto vapor puede salir .
