link: https://www.youtube.com/watch?v=y-9I4xFL2Kc&list=PLd82UJfPBYYFHdhbMKV9950q1mIRvkmaA&index=1 En el día de hoy veremos un proyecto muy simple y de pocos componentes, ideal para aquellas personas que están empezando con electrónica. Se trata de una alarma láser casera, muy sencilla y que incluye hasta el circuito impreso. Esta se activa al cortar un haz de luz que incide sobre un foto-resistor y activa un buzzer, hasta que se le quita la energía, mediante un jumper o interruptor. Es del tipo de proyecto de las tres “B”, bueno, bonito y barato. Los componentes que vamos a utilizar son fáciles de conseguir en cualquier casa de electrónica y muy económicos. Materiales 1 Buzzer 1 Resistor de 10K 1 Transistor 2N3904 1 Tiristor Tic 106c 1 LDR 1 Jumper 2 pines 1 Puntero laser 1 Circuito impreso 1 Puntero Láser Pequeño tubo de PBC Descargar el circuito impreso http://rogerbit.com/wprb/wp-content/uploads/2017/10/circuito-impreso.pdf Diagrama del circuito Funcionamiento del circuito El principio de funcionamiento de este circuito es muy simple, vamos a alimentarlo con 5 voltios, la corriente que sale en el resistor de 10k se drena con el foto resistor LDR, cuando hay un haz de luz en el mismo, ya que su resistencia es muy baja, impidiendo de esta manera excitar la base del transistor 2n3904. El el caso de que se produzca una interrupción en el has de luz el valor de la resistencia aumenta mucho, y la corriente se va a la base del transistor, la corriente empieza a circular desde el colector al emisor, activando el buzzer, pero como el emisor del transistor está conectado al pin gate o compuerta del tiristor TIC 106D, este queda se activa el y comenzará a pasar una corriente entre el ánodo y el cátodo llamada corriente directa. Una vez que el tiristor se activa, permanece activado (interruptor cerrado) aunque cortemos la corriente por el pin compuerta o Gate. la única forma de desactivar la alarma es quitando la corriente del circuito y esto lo podemos hacer quitando el jumper que posee la placa y volverlo a conectar para un próximo evento. Tiristor C106MG El rectificador controlado de silicio (en inglés SCR: Silicon Controlled Rectifier) es un tipo de tiristor formado por cuatro capas de material semiconductor con estructura PNPN o bien NPNP. El nombre proviene de la unión de Tiratrón (tyratron) y Transistor. Tiristor Un SCR posee tres conexiones: ánodo, cátodo y gate (puerta). La puerta es la encargada de controlar el paso de corriente entre el ánodo y el cátodo. Funciona básicamente como un diodo rectificador controlado, permitiendo circular la corriente en un solo sentido. Mientras no se aplique ninguna tensión en la puerta del SCR no se inicia la conducción y en el instante en que se aplique dicha tensión, el tiristor comienza a conducir. Trabajando en corriente alterna el SCR se desexcita en cada alternancia o semiciclo. Trabajando en corriente continua, se necesita un circuito de bloqueo forzado, o bien interrumpir el circuito. Pinout 2N3904 El transistor 2N3904 es uno de los más comunes transistores NPN generalmente usado para amplificación. Este tipo de transistor fue patentado por Motorola Semiconductor en los años 60, junto con el Transistor PNP 2N3906, y representó un gran incremento de eficiencia, con un encapsulado TO-92 en vez del antiguo encapsulado metálico. Está diseñado para funcionar a bajas intensidades, bajas potencias, tensiones medias, y puede operar a velocidades razonablemente altas. Se trata de un transistor de bajo costo, muy común, y suficientemente robusto como para ser usado en experimentos electrónicos. LDR Una fotorresistencia es un componente electrónico cuya resistencia disminuye con el aumento de intensidad de luz incidente. Puede también ser llamado fotorresistor, fotoconductor, célula fotoeléctrica o resistor dependiente de la luz, cuyas siglas, LDR, se originan de su nombre en inglés light-dependent resistor. Su cuerpo está formado por una célula fotorreceptora y dos patillas. En la siguiente imagen se muestra su símbolo eléctrico. El valor de resistencia eléctrica de un LDR es bajo cuando hay luz incidiendo en él (puede descender hasta 50 ohms) y muy alto cuando está a oscuras (varios megaohmios). Resistor de 10K Una resistencia es un componente eléctrico pasivo de dos terminales que implementa la resistencia eléctrica como un elemento de circuito. En circuitos electrónicos, las resistencias se utilizan para reducir el flujo de corriente, ajustar los niveles de señal, dividir tensiones, polarizar elementos activos y terminar líneas de transmisión , entre otros usos. Jumper Un jumper es un tipo de socket rectangular de plástico que a su vez tiene en su interior dos o más sockets metálicos con un espacio entre ellos de 0.2 mm hechos de fósforo-bronce, de una aleación de cobre-níquel, de estaño o de latón y con un color dorado o cromado, de tal manera que cuando se introducen y se empujan hacia los pines de un circuito, éstos cierran el circuito cubriendo completamente los pines, resultando en una conexión temporal. Buzzer Zumbador, buzzer en inglés, es un transductor electroacústico que produce un sonido o zumbido continuo o intermitente de un mismo tono (generalmente agudo). Sirve como mecanismo de señalización o aviso y se utiliza en múltiples sistemas, como en automóviles o en electrodomésticos, incluidos los despertadores. Puntero láser Un puntero láser está diseñado para resaltar algo de interés proyectando un pequeño punto brillante de luz de colores sobre el mismo. La mayoría de punteros láser tienen una potencia tan baja que el haz proyectado presenta un riesgo mínimo para los ojos en caso de exposición accidental incluso si es de 10mw. Como conclusión, este circuito es muy rápido de montar y por la cantidad de componentes lo pueden armar inclusivo en poco tiempo en un protoboard si que no quiere hacer el circuito impreso. Si quieres solicitar un solicitar un video explicando algún circuito que no ayas entendido o que te gustaría hacer puedes dejarlos en los comentarios aquí abajo Redes sociales Fanpage: https://www.facebook.com/rogerbitfanpage/ Facebook: https://www.facebook.com/groups/RogerBit Google+: https://plus.google.com/communities/101081789119871305566 Twitter: https://twitter.com/rogerbit_ Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagrama

link: https://www.youtube.com/watch?v=y-9I4xFL2Kc&list=PLd82UJfPBYYFHdhbMKV9950q1mIRvkmaA&index=1 En el día de hoy veremos un proyecto muy simple y de pocos componentes, ideal para aquellas personas que están empezando con electrónica. Se trata de una alarma láser casera, muy sencilla y que incluye hasta el circuito impreso. Esta se activa al cortar un haz de luz que incide sobre un foto-resistor y activa un buzzer, hasta que se le quita la energía, mediante un jumper o interruptor. Es del tipo de proyecto de las tres “B”, bueno, bonito y barato. Los componentes que vamos a utilizar son fáciles de conseguir en cualquier casa de electrónica y muy económicos. Materiales 1 Buzzer 1 Resistor de 10K 1 Transistor 2N3904 1 Tiristor Tic 106c 1 LDR 1 Jumper 2 pines 1 Puntero laser 1 Circuito impreso 1 Puntero Láser Pequeño tubo de PBC Descargar el circuito impreso http://rogerbit.com/wprb/wp-content/uploads/2017/10/circuito-impreso.pdf Diagrama del circuito Funcionamiento del circuito El principio de funcionamiento de este circuito es muy simple, vamos a alimentarlo con 5 voltios, la corriente que sale en el resistor de 10k se drena con el foto resistor LDR, cuando hay un haz de luz en el mismo, ya que su resistencia es muy baja, impidiendo de esta manera excitar la base del transistor 2n3904. El el caso de que se produzca una interrupción en el has de luz el valor de la resistencia aumenta mucho, y la corriente se va a la base del transistor, la corriente empieza a circular desde el colector al emisor, activando el buzzer, pero como el emisor del transistor está conectado al pin gate o compuerta del tiristor TIC 106D, este queda se activa el y comenzará a pasar una corriente entre el ánodo y el cátodo llamada corriente directa. Una vez que el tiristor se activa, permanece activado (interruptor cerrado) aunque cortemos la corriente por el pin compuerta o Gate. la única forma de desactivar la alarma es quitando la corriente del circuito y esto lo podemos hacer quitando el jumper que posee la placa y volverlo a conectar para un próximo evento. Tiristor C106MG El rectificador controlado de silicio (en inglés SCR: Silicon Controlled Rectifier) es un tipo de tiristor formado por cuatro capas de material semiconductor con estructura PNPN o bien NPNP. El nombre proviene de la unión de Tiratrón (tyratron) y Transistor. Tiristor Un SCR posee tres conexiones: ánodo, cátodo y gate (puerta). La puerta es la encargada de controlar el paso de corriente entre el ánodo y el cátodo. Funciona básicamente como un diodo rectificador controlado, permitiendo circular la corriente en un solo sentido. Mientras no se aplique ninguna tensión en la puerta del SCR no se inicia la conducción y en el instante en que se aplique dicha tensión, el tiristor comienza a conducir. Trabajando en corriente alterna el SCR se desexcita en cada alternancia o semiciclo. Trabajando en corriente continua, se necesita un circuito de bloqueo forzado, o bien interrumpir el circuito. Pinout 2N3904 El transistor 2N3904 es uno de los más comunes transistores NPN generalmente usado para amplificación. Este tipo de transistor fue patentado por Motorola Semiconductor en los años 60, junto con el Transistor PNP 2N3906, y representó un gran incremento de eficiencia, con un encapsulado TO-92 en vez del antiguo encapsulado metálico. Está diseñado para funcionar a bajas intensidades, bajas potencias, tensiones medias, y puede operar a velocidades razonablemente altas. Se trata de un transistor de bajo costo, muy común, y suficientemente robusto como para ser usado en experimentos electrónicos. LDR Una fotorresistencia es un componente electrónico cuya resistencia disminuye con el aumento de intensidad de luz incidente. Puede también ser llamado fotorresistor, fotoconductor, célula fotoeléctrica o resistor dependiente de la luz, cuyas siglas, LDR, se originan de su nombre en inglés light-dependent resistor. Su cuerpo está formado por una célula fotorreceptora y dos patillas. En la siguiente imagen se muestra su símbolo eléctrico. El valor de resistencia eléctrica de un LDR es bajo cuando hay luz incidiendo en él (puede descender hasta 50 ohms) y muy alto cuando está a oscuras (varios megaohmios). Resistor de 10K Una resistencia es un componente eléctrico pasivo de dos terminales que implementa la resistencia eléctrica como un elemento de circuito. En circuitos electrónicos, las resistencias se utilizan para reducir el flujo de corriente, ajustar los niveles de señal, dividir tensiones, polarizar elementos activos y terminar líneas de transmisión , entre otros usos. Jumper Un jumper es un tipo de socket rectangular de plástico que a su vez tiene en su interior dos o más sockets metálicos con un espacio entre ellos de 0.2 mm hechos de fósforo-bronce, de una aleación de cobre-níquel, de estaño o de latón y con un color dorado o cromado, de tal manera que cuando se introducen y se empujan hacia los pines de un circuito, éstos cierran el circuito cubriendo completamente los pines, resultando en una conexión temporal. Buzzer Zumbador, buzzer en inglés, es un transductor electroacústico que produce un sonido o zumbido continuo o intermitente de un mismo tono (generalmente agudo). Sirve como mecanismo de señalización o aviso y se utiliza en múltiples sistemas, como en automóviles o en electrodomésticos, incluidos los despertadores. Puntero láser Un puntero láser está diseñado para resaltar algo de interés proyectando un pequeño punto brillante de luz de colores sobre el mismo. La mayoría de punteros láser tienen una potencia tan baja que el haz proyectado presenta un riesgo mínimo para los ojos en caso de exposición accidental incluso si es de 10mw. Como conclusión, este circuito es muy rápido de montar y por la cantidad de componentes lo pueden armar inclusivo en poco tiempo en un protoboard si que no quiere hacer el circuito impreso. Si quieres solicitar un solicitar un video explicando algún circuito que no ayas entendido o que te gustaría hacer puedes dejarlos en los comentarios aquí abajo Redes sociales Fanpage: https://www.facebook.com/rogerbitfanpage/ Facebook: https://www.facebook.com/groups/RogerBit Google+: https://plus.google.com/communities/101081789119871305566 Twitter: https://twitter.com/rogerbit_ Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagrama

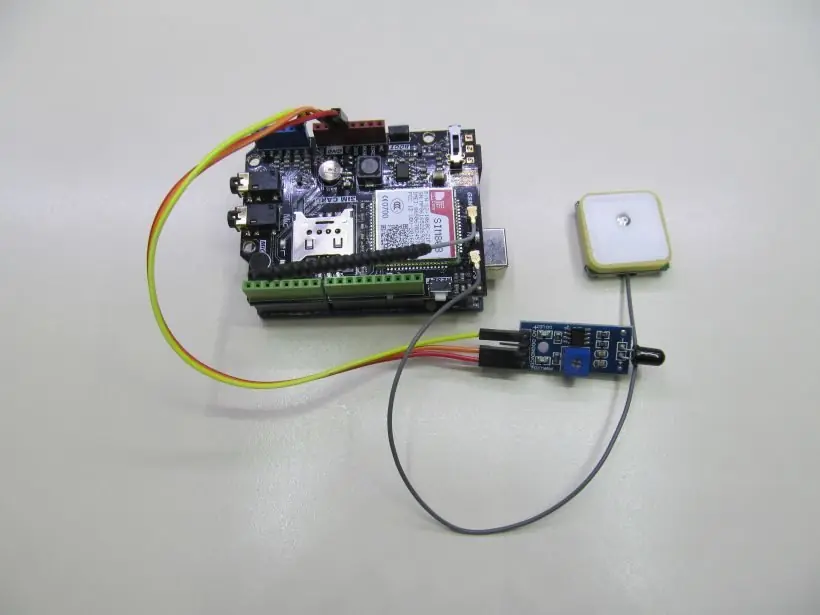

Hola que tal, en esta entrada veremos como hacer un sistema detector de incendios forestales, con aviso por mensaje de texto, de la ubicación del siniestro, gracias al gps integrado del módulo sim808, otorgado por la gente de DFRobot, veremos el código fuente, algunas características y funcionamiento del módulo sim808, en un ambiente exterior, esta es la continuación del de un proyecto anterior , donde veíamos como hacer un sistema detector de llama muy simple para el hogar. Introducción Este sistema intenta prevenir incendios en bosques y campos, donde un siniestro de este tipo puede generar grandes perdidas económicas, daños materiales cuantiosos, destrucción de la flora y fauna del lugar causando un daño ecológico de grandes magnitudes, pero lo más importante es salvar vidas humanas. El principio de funcionamiento es el siguiente, al detectar fuego por parte del sensor de llama, este enviará una señal analógica al arduino, que dependiendo de su valor, activará el envío de un mensaje de texto con las coordenadas gps donde se está produciendo el incendio. Para este proyecto vamos a necesitar un sensor de llama, un arduino uno, un módulo sim808, una batería, cables, puede revisar la siguiente lista de materiales: Arduino uno Sim808 Sensor de llama Sobre el módulo detector de llama Este módulo es sensible a una llama y su radiación. También puede detectar fuente de luz ordinaria en el rango de una longitud de onda de 760 nm a 1100 nm.El sensor de Llama puede emitir señal digital o analógica.Se puede usar como una alarma de incendios.Detección de ángulo de unos 60 grados, particularmente sensible al espectro de la llama.Sensibilidad ajustable (en azul ajuste del potenciómetro digital).La salida del comparador, señal limpia, buena onda, la capacidad de conducción, más que 15mA.Voltaje de funcionamiento de 3.3 V-5 V.La forma de salida: salidas de conmutación digital (0 y 1) y salida de tensión analógica AO.Agujeros de perno fijo para una fácil instalación.Pequeñas placas PCB Tamaño: 3.2 cm x 1.4 cm.Usa un amplificador LM393 como comparador de voltaje Cables dupont Batería 12 voltios (puede ser un fuente de 12 al menos para hacer las pruebas iniciales) Una caja con filtro(opcional) Circuito Código fuente Por favor visitar Acerca del módulo sim808 de dfrobot SIM808 GPS / GPRS / GSM arduino shield es una tecnología de navegación GSM / GPRS integrada cuatrbanda y tecnología de navegación GPS compatible con arduino. En un tamaño de tarjeta de crédito. Comparado con SIM908 de la generación anterior, SIM808 mejoró el rendimiento y la estabilidad. Además de las funciones normales de SMS y teléfono, el escudo también es compatible con MMS, DTMF, FTP y otras funciones. Puede lograr la adquisición de datos, el transceptor de datos inalámbrico, la aplicación IoT y la orientación GPS. Integra micrófono interno y conector para auriculares, lo que le ahorrará costos y hará que su proyecto sea fácil. también se puede conectar directamente antenas GSM y GPS mediante un conector de antena externo. SIM808 GPS / GPRS / GSM escudo Arduino V1.0 utiliza la última versión del módulo Simcom SIM808, en comparación con el módulo SIM808 anterior disponible en el mercado, el nuevo módulo tiene una mejor estabilidad. Especificación Voltaje de funcionamiento: 5VPotencia de entrada: 7-23VCuatribanda 850/900/1800 / 1900MHzGPRS multi-slot clase 12/10Estación móvil GPRS clase BCumple con GSM fase 2/2 +Clase 4 (2 W @ 850 / 900MHz)Clase 1 (1 W @ 1800 / 1900MHz)Soporta el modo de bajo consumo de energía: modo 100mA @ 7V-GSMSoporte de control de comando AT (3GPP TS 27.007,27.005 y SIMCOM Enhanced AT Commands)Soporte de tecnología de navegación por satélite GPSIndicador LED de estado de soporte: estado de la fuente de alimentación, estado de la red y modos de funcionamientoAmbiente de trabajo: -40 ℃ ~ 85 ℃Tamaño: 69 * 54 mm / 2.71 * 2.12 pulgadas Pinout del escudo SIM808 GPS / GPRS / GSM Shield Interfaz y precauciones del módulo: Pines ocupados: D0, D1, D12, el pin digital “D12” está conectado a la potencia del módulo SIM808 GPIO. Se puede usar como control de encendido / apagado del módulo SIM808. SIM808 MIC incorpora un micrófono, el jack 3.5mm están usando el mismo canal MIC, cuando usted conecta su micrófono, el MIC interno se desconectará automáticamente. Botón de encendido – pulsador del módulo SIM808, presione brevemente 1s para iniciar SIM808, mantenga presionado 3s para apagarlo. LED “ENCENDIDO” – Indicador de encendido SIM808, solo cuando se conecta una fuente de alimentación externa, el módulo puede funcionar correctamente. Net – Indicador de señal GSM Flash rápido: Búsqueda de red Flash lento (3s una vez): registro de red completo Interruptor de función Ninguno– PIN de serie SIM808 vacante para descargar el boceto, marque aquí. USB_DBG– Cuando la tarjeta de expansión se conectó al Arduino, seleccione aquí, para hacer que el SIM808 se comunique con la PC para realizar una depuración (depuración de AT). Arduino– Cuando la tarjeta de expansión se conecta al Arduino, seleccione aquí para que SIM808 se comunique con el Arduino. Depuración USB (comando AT) En esta sección, enviaremos comandos AT a través del puerto serie para depurar el escudo de expansión SIM808. Consulte el conjunto de comandos SIM808 AT para obtener más funciones. Preparación Hardware: Arduino UNO x1 Tarjeta de expansión SIM808 x1 Fuente de alimentación externa x1 Software : Arduino IDE Haga clic para descargar Arduino IDE de Arduino® Asistente de depuración en serie (En esta sección, usamos DF Serial Debugger by Lisper ) ”’PASOS”’ Conecte su tarjeta SIM en el escudo de expansión SIM808 y tape el escudo de expansión en Arduino UNO, mientras tanto, no olvide conectar una fuente de alimentación externa. Seleccione el interruptor de función a Ninguno , descarga un código de muestra “blink” para asegurarte de que el puerto serie no esté ocupado. Presione el botón de encendido de Arranque y espere a que la tarjeta SIM registre una red correctamente, el LED indicador de red parpadea lentamente (cada 3s). Deslice el interruptor de función a USB_DBG , luego podemos comunicarnos directamente con el chip SIM808 a través del asistente del puerto serie. Hacer una llamada telefónica Hacer una llamada telefónica Enviar AT en el asistente del puerto serie, si devuelve OK , significa que se ha establecido la comunicación serial. Sigue la figura, ingresa los comandos AT, deberías obtener el mismo contenido. Contestar el teléfono y Colgar Enviar un SMS Lee un SMS Comunicación TCP Orientación GPS Nota: La antena del GPS debe colocarse afuera antes de que pueda obtener una salida estable de datos de ubicación del GPS. Enviar AT + CGSN PWR = 1 comando (Abrir la alimentación del GPS) Enviar AT + CGNSTST = 1 comando (Recibir datos de GPS del puerto serie) GPS_debug Si la antena del GPS se colocó afuera, debería obtener los datos correctos pronto. Cuando desee pausar la salida de datos GPS, puede enviar el comando <b>AT + CGNSTST = 0</b> para pausar la salida de datos GPS. Cuando desee desactivar la función de GPS, puede enviar un comando AT + CGNSPWR = 0 para desactivar la alimentación del GPS. Envíe AT + CPOWD = 1 para apagar el chip SIM808. Instrucciones más emocionantes, consulte el comando AT en la página del final. Estos dos códigos de prueba son muy simples y fáciles de entender. Solo necesita ingresar los comandos en serie de AT correspondientes, usted alcanzaría las funciones correspondientes. SIM808 Modo de bajo consumo de energía Modo de funcionalidad mínima El sistema se reducirá a un modo más simple en el modo de funcionalidad mínima. Ahorrará más consumo de energía en este modo. AT + CFUN = <diversión> <diversión> = 0,1,4 AT + CFUN = 0 : modo de funcionalidad mínima. En este modo, aún puede seguir utilizando el puerto serie, pero se deshabilitará el comando AT con funciones de RF y tarjeta SIM. AT + CFUN = 1 : modo de función completa (predeterminado). AT + CFUN = 4 : modo avión. En este modo, aún puede seguir utilizando el puerto serie, pero se deshabilitará el comando AT con funciones de RF y tarjeta SIM. Pueden comprar el módulo sim808 de dfrobot en el sigueinte link https://www.dfrobot.com/product-1469.html Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 muchos videos con código fuentes completos y diagramas

link: https://www.youtube.com/watch?v=YsB0p9kiif8 Hola que tal ???, hoy veremos como hacer un pequeño proyecto de bricolaje, se trata de un motor casero didáctico, hecho entre otras cosas con un corcho, como componente más llamativo, pero también vamos a usar otros elementos que podemos encontrar en casa como clip de hojas, un carretel de hilo vacio. Hay componentes electrónicos que vamos a usar, como un transistor tip31 del tipo NPN, un diodo de propósito general como el 1N4007, un resistor de 220 ohm para no dañar al transistor y reed switch que es un interruptor eléctrico activado por un campo magnético. Los imanes de neodinio que se utilizan son de 5 mm x 1 mm, muy pequeños pero no se dejen engañar son muy poderosos. Otros elementos que usaremos, son una cinta de papel y pegamanto de secado rápido y estaño. El alambre de cobre esmaltado es de 0,2 mm o AWG 34. Como herramientas se usaran una pinza de punta, un encendedor, y un destornillador. Materiales Para realizar este proyecto vamos a necesitar de los siguientes materiales. Dos arandelasUn tornilloSeis clip de hojasUna tuercaUn carretel de hilo vacioUn corchoUn transistor tip31cUn diodo de propósito general 1N4007Seis Imanes de noedionio de 5 x 1 mmUn resistor de 220 ohmUn reed switchEstañoPegamento de secado rápidoDos protoboard(opcional se puede usar una madera o una placa experimental) Herramientas Una pinza de puntaUn destornilladorUn soldador de estaño Con la pinza enderezaremos los clip de hojas Y crearemos las siguientes figuras Soldaremos el reed switch a los alambres Iremos colocando los alambres en el protoboard, donde se colocará el rotor del motor Estos alambres serviran apara que gire el rotor Colocaremos el aislante de un cable vacio, para darle más estabilidad al rotor Con pegamento de secado rápido (recomiendo en gel) pegaremos los imanes de noedinio Con una brújula determinaremos los polos de los imanes, esto es importante, porque debemos pegar el mismo plo en todas las caras, en total son 3 imanes por cara. En el carretel atravesaremos el hilo de cobre esmaltado, lo pegaremos con una cinta de papel para asegurarlo y trabajar más cómodos En total vamos a dar 600 vueltas, 150 vueltas por ves esto repetiremos 4 veces, el alambre de cobre es de 0,2 mm(AWG34) Una vez terminado el trabajo de bovinado, lo vamos ha asegurar y proteger con cinta de papel, esto es para que el hilo de cobre no se suelte y darle una mayor protección al esmalte del cobre Colocaremos tornillos, arandelas alambre y tuerca y lo ajustaremos con el destornillador Vamos a quemar el hilo de cobre para quitar un poco de este aislante para poder conectar nuestro electroiman, al circuito Con una lija de papel retiramos cualquier resto de esmalte que puede haber quedado Circuito Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagrama Otros post que te pueden interesar Sistema de alerta de incendios forestales gps con sim808 https://www.taringa.net/posts/ciencia-educacion/20111677/Sistema-de-alerta-de-incendios-forestales-gps-con-sim808.html Como hacer una alarma láser casera, muy fácil https://www.taringa.net/posts/ciencia-educacion/20039514/Como-hacer-una-alarma-laser-casera-muy-facil.html Interruptor remoto c/celular sin gastar un sope(certificada) https://www.taringa.net/posts/ciencia-educacion/19932995/Interruptor-remoto-c-celular-sin-gastar-un-sope-certificada.html Hice un robot controlado por wifi y te enseño hacerlo https://www.taringa.net/posts/ciencia-educacion/19466111/Hice-un-robot-controlado-por-wifi-y-te-enseno-hacerlo.html Hice un detector de fuga de gas con llamador telefónico https://www.taringa.net/posts/ciencia-educacion/19313792/Hice-un-detector-de-fuga-de-gas-con-llamador-telefonico.html Controlá tu casa con mensajes de texto(código fuente inclu.) https://www.taringa.net/posts/ebooks-tutoriales/19130874/Controla-tu-casa-con-mensajes-de-texto-codigo-fuente-inclu.html Hace que tu nokia 1100 te llame si entran a robar tu casa https://www.taringa.net/posts/ebooks-tutoriales/19100224/Hace-que-tu-nokia-1100-te-llame-si-entran-a-robar-tu-casa.html

link: https://www.youtube.com/watch?v=xjdv94Nde5Q Hola [email protected] taringueros, que tal en ente tutorial veremos como armar un auto-robot inteligente 3 en 1, por un lado tenemos un seguidor de linea, la otra función es un detector de obstáculos, y por por último tambien lo podemos controlar por bluetooth, cuyo módulo está incluido con el kit. Más info del kit en http://rogerbit.com/wprb/2018/07/robot-3-en-1-seguidor-de-linea-detector-obstaculos-control-bluetooth-d2-6/ El kit se presenta en una bolsa sellada, con todos los componentes. En esta imagen podemos ver el detalle de todos los componentes. Recomiendo colocar los componentes en un gabetero. Ordenándolos según su altura, de menor a mayor. Es aconsejable poner una cinta, para sostener el circuito integrado de montaje superficial. Estaño de 0,3 mm es el ideal para soldar estos componentes. Revisamos que las soldaduras queden bien. No olvidemos que los circuitos integrados, tienen una muesca que indica en que posición se debe colocar en el impreso. Ahora hay que soldar estos pequeños capacitores. Ahora hay que soldar estos pequeños capacitores. Emplearemos la misma técnica que con los circuitos integrados. Conviene separar los resistores según su valor. Utilizaremos un estaño más grueso. En la serigrafía del impreso están indicados los valores de los resistores. Los diodos led poseen polaridad, el ánodo lo podemos identificar porque uno de sus pines es más largo. O también en su cuerpo veremos una parte plana, ese es el cátodo. El zócalo tiene una muesca que indica como deben ir en el impreso. Soldaremos los 4 potenciometros. Soldaremos el pulsador el cual nos permite seleccionar la función del robot. Hora de poner el interruptor de encendido apagado. Colocaremos estos resistores, que son de mayor potencia. Turno de los led, respetando la polaridad. Este capacitor electrolítico, posee polaridad, el pin más largo es el ánodo, o la franja clara indica el cátodo. Vamos a poner estos pines en total son 8 por lado. El pin macho que vamos a poner acá es para actualizar el firmware, el hembra para conectar el módulo bluetooth. Ahora vamos a poner los foto diodos y los led infrarrojo. Atornillamos los motores. Vamos a soldar los cables del motor. Colocamos estas piezas en el motor. Insertamos la barra metálica en la rueda, a continuación la arandela amarilla. Colocamos las cubiertas de goma. Ponemos la biela y el engranaje y la otra biela. Atornillamos la arandela junto con el resto del mecanismo. Recomiendo colocar estos tornillos con tuerca primero, y después los foto diodos y led infrarrojo, para medir bien la altura de los mismos. Soldaremos el porta pila, el cable rojo va en la parte donde dice bat y el cable negro al lado. Quitamos el sticker y pegamos el porta pila al circuito impreso. Esta pila es de 3.7 voltios, tengan en cuenta eso. Colocamos el micro controlador, respetando la muesca que coincida con el zócalo. Por último ponemos el módulo bluetooth respetando la posición de los pines según la serigrafía. y listo trabajo terminado. La función de seguidor de linea funciona apenas encendemos el carrito. Para la función de de detector de obstáculos apretamos el pulsador durante unos segundos, hasta que enciende el segundo led. Para activar la función para controlarlo por bluetooth, se aprieta el mismo botón hasta que quedan encendidas las dos, al soltar el botón se apagan. Luego nos conectamos con alguna aplicación de play store, pero la mayoría no funcionan del todo bien. Así que en un futuro trataré de crear una propia. Si te animas acá te dejo los archivos para la actualización del soft de este kit –> 3 en 1 Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagrama Otros post que te pueden interesar Te enseño como hacer un motor casero con un corcho(certific) https://www.taringa.net/posts/ciencia-educacion/20215765/Te-enseno-como-hacer-un-motor-casero-con-un-corcho-certific.html Sistema de alerta de incendios forestales gps con sim808 https://www.taringa.net/posts/ciencia-educacion/20111677/Sistema-de-alerta-de-incendios-forestales-gps-con-sim808.html Como hacer una alarma láser casera, muy fácil https://www.taringa.net/posts/ciencia-educacion/20039514/Como-hacer-una-alarma-laser-casera-muy-facil.html Interruptor remoto c/celular sin gastar un sope(certificada) https://www.taringa.net/posts/ciencia-educacion/19932995/Interruptor-remoto-c-celular-sin-gastar-un-sope-certificada.html Hice un robot controlado por wifi y te enseño hacerlo https://www.taringa.net/posts/ciencia-educacion/19466111/Hice-un-robot-controlado-por-wifi-y-te-enseno-hacerlo.html Hice un detector de fuga de gas con llamador telefónico https://www.taringa.net/posts/ciencia-educacion/19313792/Hice-un-detector-de-fuga-de-gas-con-llamador-telefonico.html Controlá tu casa con mensajes de texto(código fuente inclu.) https://www.taringa.net/posts/ebooks-tutoriales/19130874/Controla-tu-casa-con-mensajes-de-texto-codigo-fuente-inclu.html Hace que tu nokia 1100 te llame si entran a robar tu casa https://www.taringa.net/posts/ebooks-tutoriales/19100224/Hace-que-tu-nokia-1100-te-llame-si-entran-a-robar-tu-casa.html

La Cámara de Diputados convirtió en Ley el proyecto venido en revisión del Senado, por el cual se crea el Consejo de Profesionales en Ciencias Informáticas. La Legislatura aprobó este jueves la creación del Consejo Profesional de Ciencias Informáticas, que establece los requisitos para desempeñarse en la actividad. A quién incluye Sólo podrán ejercer las profesiones quienes hayan obtenido títulos universitarios aprobados por el Ministerio de Educación de la Nación, relacionados con informática, sistemas y/o computación. Profesionales que hayan obtenido los títulos universitarios expedidos por universidades extranjerasy revalidados por autoridad competente. Los llamados "profesionales idóneos". Es decir, personas que al momento de entrar en vigencia la ley tengan título habilitante de otras profesiones o simplemente el secundario completo siempre que acrediten idoneidad ante el Consejo de Profesionales en Ciencias Informáticas. Aquellos que prueben fehacientemente haberse desempeñado con un mínimo de cinco años en el sector. Quienes ejerzan funciones propias de las Ciencias Informáticas al momento de la inscripción y soliciten su inscripción dentro del año de la publicación de la ley, en el Registro del Consejo de Profesionales en Ciencias Informáticas. Asimismo, se incluyen los técnicos informáticos. Requerimientos Tener matrícula otorgada por el Consejo de Profesionales en Ciencias Informáticas. No encontrarse suspendido en el ejercicio de la profesión por decisión de autoridad competente. Fijar anualmente domicilio legal dentro del territorio de la provincia. Los empleados del gobierno y las municipalidades "quedan exceptuados de la obligatoriedad de la matrícula para la realización de actividades informáticas" en esos ámbitos. No podrán matricularse en el Registro Los incapaces e inhabilitados por sentencia judicial firme Los condenados a penas que lleven como accesoria la inhabilitación profesional, hasta el cumplimiento de la misma Los excluidos o suspendidos en la profesión por un fallo disciplinario de cualquier Colegio, Consejo de Profesionales, o autoridad competente análoga de la República Argentina, mientras dure su sanción. Registro de Profesionales Los profesionales y técnicos deberán matricularse en el Registro de Profesionales en Ciencias Informáticas a cargo del Consejo de Profesionales creado por esta Ley, que tendrá el ejercicio del poder de policía y de control de la matrícula. Se establecen diferentes niveles de matrícula según se sea profesional de la especialidad: idóneo o técnico universitario, técnico terciario o técnico idóneo. Otros post que te pueden interesar Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagrama Sistema de alerta de incendios forestales gps con sim808 Como hacer una alarma láser casera, muy fácil Interruptor remoto c/celular sin gastar un sope(certificada) Hice un robot controlado por wifi y te enseño hacerlo Hice un detector de fuga de gas con llamador telefónico Controlá tu casa con mensajes de texto(código fuente inclu.) Hace que tu nokia 1100 te llame si entran a robar tu casa

link: https://www.youtube.com/watch?v=BPIl56aEZKw Te enseño hacer un medidor de corriente, frecuencia de red y potencia no invasivo Hola taringueros enesta entrada veremos como medir la corriente la frecuencia y la potencia con un sensor de corriente no invasivo SCT-13-50, un amplificador dual LM358 y un arduino mini pro. Lo más interesante de este proyecto, es que la medición de la corriente la podemos hacer sin tener que abrir el circuito, porque el sensor sct013-50 es muy similar a una pinza ampirométrica. Hay que tener en cuenta que sólo se debe pasar uno de los cables para hacer la medición, porque si pasamos los dos conductores obtendremos una lectura errónea. Circuito El circuito es muy simple de montar,la vamos a armar con un arduino nano, también podemos usar un arduino mega pero hay que hacer una leve modificación al código, por favor observar los comentarios en el código fuente, para ver que lineas se deben comentar y des comentar. Vamos ha usar el display sh1106 para visualizar en todo momento la corriente consumida, la frecuencia de red y la potencia aparente. El LM358 es un amplificador operacional, cuya función es la rectificación de la onda alterna que genera el sensor sct-013-50, esta onda no es apta para el pin analógico A0 del arduino, porque este pin soporta tensiones que van desde 0 a 5 voltios y la tensión que puede entregar el sensor de corriente va de +/- 1 voltio. El semi ciclo negativo puede dañar nuestro arduino, por lo que debemos eliminarlo, esto lo podríamos conseguir con diodos rectificadores pero los diodos de silicio provocan una caída de tensión de 0.7 voltios y los de germanio de 0.6 voltios, esto es demasiado para la señal que nos entrega el sensor de corriente sct0-013-50, así que vamos a usar un amplificador operacional el LM358 en su configuración como seguidor de tensión. El LM358 es un amplificador operacional doble de propósito general, no requiere fuente dual, de alta ganancia, bajo consumo de potencia, ancho de banda 0.7 MHz. Características: No. de amplificadores operacionales: 2No requiere fuente dual (Sin embargo con fuente sencilla no es posible que la salida obtenga voltajes negativos)Voltaje de alimentación: 3 V a 32 V fuente sencilla (±1.5 V a ±16 V fuente dual)Bajo consumo de potenciaAncho de banda típico: 0.7 MHzCompensado en frecuencia internamenteAlta gananciaCompatible con todas las formas de lógica La otra configuración del segundo amplificador operacional está seteado como un amplificador operacional no inversor. Mirar el siguiente circuito Circuito completo Vamos a necesitar un resistor de 4.7 Kohm y 1 Mohm, a la salida vamos a tener una onda amplificada y cuadrada apta para conectar a un microcontrolador a un pin digital. La frecuencia de esta onda, estará directamente relacionada con la frecuencia de red que se utilice en nuestro país, en este ejemplo será de 50 Hz, para lo zona donde vivo. Vamos a poner un ejemplo tomado desde la experiencia y capturado con un osciloscopio. La onda que genera el sensor de corriente, es una onda que va desde -1 voltios a 1 voltio, es una onda senoidal. El valor de voltaje entregado por el sensor, va a depender de la corriente consumida por el electrodoméstico. A mayor corriente consumida, mayor voltaje entregado por el sensor. Una vez rectificada la onda, por el primer amplificador operacional (recordemos que el LM358 tiene dos), sólo vamos a ver el semiciclo positivo de la onda, la cual la hace apta para los pines analógicos de cualquier microcontrolador. PinOut LM358 GIF En esta imagen podemos ver en la onda senoidal amarilla una señal alterna, que no es apta para nuestro arduino, más abajo en la onda verde vemos un una onda con rectificación de media onda. Se observa que la frecuencia es casi de 5o Herz, la misma que la de la red eléctrica, que se usa es mi país, aprovecharemos esta frecuencia para obtener información y enviarla al arduino para su representación un display oled. Comparamos las dos ondas, y observamos que la parte amarilla es el semiciclo negativo que no vamos a usar. Comparamos las dos ondas, a primera vista parece que ambas ondas tienen la misma amplitud, pero si miramos bien los datos del osciloscopio, veremos que la onda cuadrada tiene 3.7 voltios, mientras que la semi onda rectificada es de 132 mV. Si vemos el multímetro la lectura es casi cero al igual que en el display oled, pero en el mismo podemos ver la intensidad consumida, la potencia y la frecuencia de red. Para poder medir con el sensor la corriente sólo debemos pasar uno de los cables. Acá podemos ver el consumo de corriente tanto en el multímetro como en el display, es casi igual , aunque podemos mejorar la presión modificando algunos parámetros en el código fuente. Código Fuente Para obtener el código fuente vista el siguiente link http://rogerbit.com/wprb/2018/08/medidor-de-corriente-frecuencia-y-potencia-aparente-de-red-no-invasivo/ Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 muchos videos con código fuentes completos y diagramas Otros post que te pueden interesar Te enseño como hacer un motor casero con un corcho(certific) https://www.taringa.net/posts/ciencia-educacion/20215765/Te-enseno-como-hacer-un-motor-casero-con-un-corcho-certific.html Sistema de alerta de incendios forestales gps con sim808 https://www.taringa.net/posts/ciencia-educacion/20111677/Sistema-de-alerta-de-incendios-forestales-gps-con-sim808.html Como hacer una alarma láser casera, muy fácil https://www.taringa.net/posts/ciencia-educacion/20039514/Como-hacer-una-alarma-laser-casera-muy-facil.html Interruptor remoto c/celular sin gastar un sope(certificada) https://www.taringa.net/posts/ciencia-educacion/19932995/Interruptor-remoto-c-celular-sin-gastar-un-sope-certificada.html Hice un robot controlado por wifi y te enseño hacerlo https://www.taringa.net/posts/ciencia-educacion/19466111/Hice-un-robot-controlado-por-wifi-y-te-enseno-hacerlo.html Hice un detector de fuga de gas con llamador telefónico https://www.taringa.net/posts/ciencia-educacion/19313792/Hice-un-detector-de-fuga-de-gas-con-llamador-telefonico.html Controlá tu casa con mensajes de texto(código fuente inclu.) https://www.taringa.net/posts/ebooks-tutoriales/19130874/Controla-tu-casa-con-mensajes-de-texto-codigo-fuente-inclu.html Hace que tu nokia 1100 te llame si entran a robar tu casa https://www.taringa.net/posts/ebooks-tutoriales/19100224/Hace-que-tu-nokia-1100-te-llame-si-entran-a-robar-tu-casa.html La información es de mi autoría

link: https://www.youtube.com/watch?v=Mn2a9XT9j5A Hola taringuero promedio, en este proyecto vamos a crear un detector de llama o fuego con arduino y el sensor ky-26, este sensor de llama óptico, permite detectar la existencia de combustión por la luz emitida por fuego. Se llama fuego al conjunto de partículas o moléculas incandescentes de materia combustible, capaces de emitir luz visible, producto de una reacción química de oxidación violenta. Las llamas son las partes del fuego que emiten luz visible. Peligros El fuego conlleva un conjunto de peligros, el primero y más evidente son las quemaduras. También otros como la intoxicación por inhalación de humo. Con este proyecto se intenta crear un dispositivo económico que ayude a prevenir incendios o su detección temprana para intentar salvar vidas y bienes económicos, como estructuras edilicias, mercadería, documentos, etc. Sobre el módulo detector de llama Este módulo es sensible a una llama y su radiación. También puede detectar fuente de luz ordinaria en el rango de una longitud de onda de 760 nm a 1100 nm.El sensor de Llama puede emitir señal digital o analógica.Se puede usar como una alarma de incendios.Detección de ángulo de unos 60 grados, particularmente sensible al espectro de la llama.Sensibilidad ajustable (en azul ajuste del potenciómetro digital).La salida del comparador, señal limpia, buena onda, la capacidad de conducción, más que 15mA.Voltaje de funcionamiento de 3.3 V-5 V.La forma de salida: salidas de conmutación digital (0 y 1) y salida de tensión analógica AO.Agujeros de perno fijo para una fácil instalación.Pequeñas placas PCB Tamaño: 3.2 cm x 1.4 cm.Usa un amplificador LM393 como comparador de voltaje Uso del módulo Una pequeña placa de interfaz de salida puede ser conectado directamente al microcontroladorEl sensor y la llama tiene que mantener una cierta distancia, a fin de no dañar por temperatura al sensorLa llama de un encendedor se ha probada a una distancia de 80 cm.Pequeñas placas de salida analógica y con un procesador de conversión AD, se puede obtener una mayor precisión. Espectro de una llama El espectro de emisión de una llama depende de los elementos que intervienen en la reacción. En el caso de combustión de productos con carbón en presencia del oxígeno tenemos dos picos característicos en ultravioleta en longitudes de onda de 185nm-260nm y en infrarrojo en longitudes de onda 4400-4600nm. os sensores de llama son ampliamente utilizados en la industria. Muchas máquinas ejecutan procesos susceptibles de generar llamas, como por ejemplo procesos de mecanizado o de electroerosión. Frecuentemente se realizan en presencia de elementos combustibles como aceite o viruta. Por este motivo se incorporan sensores de llaman como dispositivo de seguridad, permitiendo detener el proceso en caso de detectar cualquier indicio de combustión. Estos dispositivos se ajustan a las longitudes de onda características de la aparición de la llama y normalmente combinan las señales ultravioleta y de infrarrojo. MATERIALES Detector de llama Arduino uno Buzzer Cables Dupont CIRCUITO CÓDIGO FUENTE int buzzer = 11; // selecciona el pin para el zumbador int valorSensor = 0; // variable para almacenar el valor proveniente del sensor void setup() { //Seteo de la velocidad del puerto serial Serial.begin(9600); // declarar buzzer como una SALIDA: pinMode(buzzer, OUTPUT); } void loop() { // leer el valor del sensor: valorSensor = analogRead(A0); Serial.println(valorSensor); // activa el buzzer if (valorSensor < 500){ digitalWrite(buzzer, HIGH); delay(100); // Desactiva el buzzer digitalWrite(buzzer, LOW); delay(50); } } HOJA DE DATOS DEL SENSOR DE FLAMA http://rogerbit.com/wprb/wp-content/uploads/2018/01/Flame-sensor-arduino.pdf Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 muchos videos con código fuentes completos y diagramas Otros post que te pueden interesar Te enseño como hacer un motor casero con un corcho(certific) https://www.taringa.net/posts/ciencia-educacion/20215765/Te-enseno-como-hacer-un-motor-casero-con-un-corcho-certific.html Sistema de alerta de incendios forestales gps con sim808 https://www.taringa.net/posts/ciencia-educacion/20111677/Sistema-de-alerta-de-incendios-forestales-gps-con-sim808.html Como hacer una alarma láser casera, muy fácil https://www.taringa.net/posts/ciencia-educacion/20039514/Como-hacer-una-alarma-laser-casera-muy-facil.html Interruptor remoto c/celular sin gastar un sope(certificada) https://www.taringa.net/posts/ciencia-educacion/19932995/Interruptor-remoto-c-celular-sin-gastar-un-sope-certificada.html Hice un robot controlado por wifi y te enseño hacerlo https://www.taringa.net/posts/ciencia-educacion/19466111/Hice-un-robot-controlado-por-wifi-y-te-enseno-hacerlo.html Hice un detector de fuga de gas con llamador telefónico https://www.taringa.net/posts/ciencia-educacion/19313792/Hice-un-detector-de-fuga-de-gas-con-llamador-telefonico.html Controlá tu casa con mensajes de texto(código fuente inclu.) https://www.taringa.net/posts/ebooks-tutoriales/19130874/Controla-tu-casa-con-mensajes-de-texto-codigo-fuente-inclu.html Hace que tu nokia 1100 te llame si entran a robar tu casa https://www.taringa.net/posts/ebooks-tutoriales/19100224/Hace-que-tu-nokia-1100-te-llame-si-entran-a-robar-tu-casa.html Te enseño hacer un medidor de corriente, frecuencia de red y potencia(certifica) https://www.taringa.net/posts/ciencia-educacion/20227163/Te-enseno-hacer-un-medidor-de-corrient-frecuencia-certifica.html Visita mi página web en www.rogerbit.com La información es de mi autoría

link: https://www.youtube.com/watch?v=rGnE0BehiTs Hola Taringueros, que tal en ente tutorial veremos como armar una un kit fuente de alimentación con lm317 paso a paso. Este kit, es ideal para incluir en tu laboratorio de electrónica, porque es muy económico y fácil de armar con estos pasos que te voy a dejar acá. Una fuente de alimentación siempre es necesaria para tus proyectos, y esta ocación se trata de una en la cual le podemos regular el voltaje de salida, con un potenciometro, y así adaptar el voltaje a nuestras necesidades, adecuandolo a nuestro proyecto. Está vasado en el regulador integrado LM317 que a simpre vista parece un transistor por el tipo de encapsulado que usa TO-220. Descripción: Placa de fuente de alimentación de CC ajustable LM317. Especificaciones: Caracteristicas: Salida de generador de señal ajustable de una vía. Conveniente para proporcionar la señal de impulso Con una función de lápiz lógica. Para facilitar el nivel lógico del circuito de prueba Con un zumbador unidireccional. Usted puede probar cables (Conecte el cable al positivo de la energía y la entrada de la señal, el cable de encendido – el zumbador empezará a sonar si el cable está bien) Listado de componentes: Pasos del armado Es aconsejable ordenar los componentes de mayor a menor altura. Empezaremos colocando los diodos 1n4148, mirar el encapsulado porque tiene polaridad. Y en la serigrafía del impreso, se ve su posición correcta. Si no conocemos el código de colores de los resistores, los podemos medir con un multímetro, para determinar su valor En el impreso se muestra el valor de cada resistor, y el lugar donde debemos soldarlos. Vamos a colocar estos 4 diodos, tengamos en cuenta la polaridad, juntos forman un puente rectificador. Turno de los capacitores cerámicos estos no tienen polaridad. Este transistor es muy fácil de colocar, en la serigrafía está dibujada la posición correcta. Los capacitores electrolíticos tienen una franja blanca, que indica el cátodo, en el impreso debemos colocarlo en la posición correcta. Ubicamos el potenciometro, sólo tiene una forma de ser puesto. El ánodo en los diodos led es la pata más larga, o la parte plana en su cuerpo, es el cátodo. En el impreso veremos el orden en que debemos soldar los led. Al colocar el zócalo, tener en cuenta, la muesca en la cual, se debe colocar en el circuito impreso. El buzzer tiene polaridad, marcando el ánodo con el signo más. No olvidemos de retirar el sticker del buzzer. Este capacitor de de 470 uF, debe respetarse la polaridad, como ya habíamos mencionado antes. Colocamos ambas borneras, mirando esta cara hacía afuera. Soldamos el potenciometro de 10K, que nos va a permitir variar el voltaje de la fuente. El regulador lm317 lo atornillamos primero al disipador. A continuación lo soldamos al impreso. El voltímetro está incluido en el kit. soldaremos el cable blanco en vin, el rojo en el signo más, y el negro en el signo menos. Colocamos las arandelas plásticas, con el tornillo al voltímetro, que serviran como separador. Insertamos el circuito integrado en el zócalo. Tomando en cuenta la posición correcta. Estos pines machos no vienen incluidos, pero recomiendo conseguir un par para insertar el plug del transformador. Retiramos el papel protector de la carcasa acrílica. Colocamos estos 4 tornillos y tuercas, que serviran para mantener fijo el circuito impreso. Ponemos este tornillo y ajustamos la tuerca, pero sólo un poco. Ahora ajustamos el tornillo para fijar esta parte de la carcasa. Esta cara de la carcasa debe, coincidir con la salida de las borneras. Repetimos idénticos pasos para la otra cara. En esta cara de la carcasa corresponde colocar 3 tornillos.Pero primero sólo colocaremos uno. Luego los otros dos tornillos. Ajustamos ahora el transformador. Pasamos el cable que se enchufa a 220 voltios. Recomiendo hacer un nudo, para que no se valla a salir si jalamos al cable. Quitamos un poco de aislante de los cables. Y hacemos lo mismo con los cables del primario del transformador. Metemos el termocontraible por ambos cables. Los unimos, y soldamos. Pasamos el termocontraible por ambos cables y los calentamos. Colocamos la tapa de arriba, y listo trabajo terminado. Donde obtener el kit: http://rogerbit.com/wprb/2018/08/como-armar-fuente-de-alimentacion-con-lm317-de-icstation-paso-a-paso/ Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 muchos videos con código fuentes completos y diagramas Otros post que te pueden interesar Te enseño como hacer un motor casero con un corcho(certific) https://www.taringa.net/posts/ciencia-educacion/20215765/Te-enseno-como-hacer-un-motor-casero-con-un-corcho-certific.html Sistema de alerta de incendios forestales gps con sim808 https://www.taringa.net/posts/ciencia-educacion/20111677/Sistema-de-alerta-de-incendios-forestales-gps-con-sim808.html Como hacer una alarma láser casera, muy fácil https://www.taringa.net/posts/ciencia-educacion/20039514/Como-hacer-una-alarma-laser-casera-muy-facil.html Interruptor remoto c/celular sin gastar un sope(certificada) https://www.taringa.net/posts/ciencia-educacion/19932995/Interruptor-remoto-c-celular-sin-gastar-un-sope-certificada.html Hice un robot controlado por wifi y te enseño hacerlo https://www.taringa.net/posts/ciencia-educacion/19466111/Hice-un-robot-controlado-por-wifi-y-te-enseno-hacerlo.html Hice un detector de fuga de gas con llamador telefónico https://www.taringa.net/posts/ciencia-educacion/19313792/Hice-un-detector-de-fuga-de-gas-con-llamador-telefonico.html Controlá tu casa con mensajes de texto(código fuente inclu.) https://www.taringa.net/posts/ebooks-tutoriales/19130874/Controla-tu-casa-con-mensajes-de-texto-codigo-fuente-inclu.html Hace que tu nokia 1100 te llame si entran a robar tu casa https://www.taringa.net/posts/ebooks-tutoriales/19100224/Hace-que-tu-nokia-1100-te-llame-si-entran-a-robar-tu-casa.html La información es de mi autoría

link: https://www.youtube.com/watch?v=RQJWNYZcQ0Y Hola taringuero promedio ¿Estas cansado de tanto post malo de política y sobre el aborto? Bueno hoy te traigo una propuesta diferente, en este post te voy a explicarte como armar un kit generador de señales o funciones, paso a paso. Te recomiendo ver el video. Tambien al final del post tengo otros post que te pueden interezar te recomiendo hecharles un vistaso. Te dejo mi canal de youtube donde tengo más de 100 tutoriales que te pueden servir http://www.youtube.com/user/carlosvolt?sub_confirmation=1 Pero veamos algunas algunas especificaciones: Especificaciones: Tensión de alimentación: 9-12V DC Sakidas de ondas: cuadrada, senoidal y triángular Impedancia: 600 Ohm + 10% Frecuencia: 1Hz – 1MHz Onda Senoidal: Amplitud: 0 – 3V a entrada de 9V DC Distorsión: Menos del 1% (a 1kHz ) Planitud: + 0.05dB 1Hz – 100kHz Onda cuadrada: Amplitud: 8V (sin carga) a 9V DC input Tiempo de subida: Menos de 50ns (a 1kHz) Fall Time: Menos de 30ns (a 1kHz) Symmetry: Less than 5% ( a 1kHz) Onda Triangular: Amplitud: 0 – 3V a 9V DC entrada Linealidad: Menos de 1% (hasta 100kHz) 10mA Lista de componentes del kit Hoja de datos XR2206 http://rogerbit.com/wprb/wp-content/uploads/2018/08/XR2206_104_020808.pdf Pasos para el armado del kit Antes de empezar recomiendo mirar esta hoja, donde encontraremos datos muy útiles para el armado del kit. Ordenar los componentes de acuerdo a su altura, facilitará mucho el armado del kit. Comenzaremos identificando los valores de los resistores, un multímetro será de gran ayuda, si no conocemos el código de colores. Soldamos el resistor R1 que tiene un valor de 1 kohm. R3, R5 y R6 tienen un valor de 5.1 kohm. R4 un valor de 330 ohm. El capacitor C5, es de 1uF, en su encapsulado vemos el número 105. El capacitor C6 es de 47uF, en el encapsulado vemos el número 473. En el capacitor C7 vemos el número 222, cuyo valor es 2.2 nF El capacitor C8 es de 100 pF observamos el número 101. 104 es el número que vemos en el capacitor C2 de 100 nF. El zócalo tiene una muesca que indica la posición correcta que debe ir en el circuito impreso. Los capacitores electrolíticos tiene polaridad, que podemos ver en una franja blanca que nos indica el cátodo o negativo. En el impreso, vemos una parte rayada donde va el cátodo. Ahora, soldamos estos pines machos. La bornera azul, la colocamos en esta posición. Turno del plug hembra de alimentación. Los potenciometros, deben ir soldados en el siguiente orden: B503 en R2 cuyo valor es 50 kohm B503 en R7 también de 50 kohm B104 en R8 y el valor es de 100 Kohm Colocamos el circuito integrado respetando la muesca No nos olvidemos de los jumper. Retiramos el papel protector de la carcasa acrílica. Colocamos estos 4 tornillos Esta pieza del acrílico debe quedar en esta posición para no tapar la bornera. Esta pieza va en este lugar, para no tapar el plug hembra Observamos que la tapa de arriba, coincida con todas las partes del circuito impreso. Ajustamos estos 4 tornillos Colocamos las 3 perillas. Y listo trabajo terminado. Otros post que te pueden interesar Te enseño como hacer un motor casero con un corcho(certific) https://www.taringa.net/posts/ciencia-educacion/20215765/Te-enseno-como-hacer-un-motor-casero-con-un-corcho-certific.html Sistema de alerta de incendios forestales gps con sim808 https://www.taringa.net/posts/ciencia-educacion/20111677/Sistema-de-alerta-de-incendios-forestales-gps-con-sim808.html Como hacer una alarma láser casera, muy fácil https://www.taringa.net/posts/ciencia-educacion/20039514/Como-hacer-una-alarma-laser-casera-muy-facil.html Interruptor remoto c/celular sin gastar un sope(certificada) https://www.taringa.net/posts/ciencia-educacion/19932995/Interruptor-remoto-c-celular-sin-gastar-un-sope-certificada.html Hice un robot controlado por wifi y te enseño hacerlo https://www.taringa.net/posts/ciencia-educacion/19466111/Hice-un-robot-controlado-por-wifi-y-te-enseno-hacerlo.html Hice un detector de fuga de gas con llamador telefónico https://www.taringa.net/posts/ciencia-educacion/19313792/Hice-un-detector-de-fuga-de-gas-con-llamador-telefonico.html Controlá tu casa con mensajes de texto(código fuente inclu.) https://www.taringa.net/posts/ebooks-tutoriales/19130874/Controla-tu-casa-con-mensajes-de-texto-codigo-fuente-inclu.html Hace que tu nokia 1100 te llame si entran a robar tu casa https://www.taringa.net/posts/ebooks-tutoriales/19100224/Hace-que-tu-nokia-1100-te-llame-si-entran-a-robar-tu-casa.html La información es de mi autoría
