Hola que tal ???, hoy veremos como hacer un pequeño proyecto de bricolaje, se trata de un motor casero didáctico, hecho entre otras cosas con un corcho, como componente más llamativo, pero también vamos a usar otros elementos que podemos encontrar en casa como clip de hojas, un carretel de hilo vacio.
Hay componentes electrónicos que vamos a usar, como un transistor tip31 del tipo NPN, un diodo de propósito general como el 1N4007, un resistor de 220 ohm para no dañar al transistor y reed switch que es un interruptor eléctrico activado por un campo magnético.
Los imanes de neodinio que se utilizan son de 5 mm x 1 mm, muy pequeños pero no se dejen engañar son muy poderosos.
Otros elementos que usaremos, son una cinta de papel y pegamanto de secado rápido y estaño.
El alambre de cobre esmaltado es de 0,2 mm o AWG 34.
Como herramientas se usaran una pinza de punta, un encendedor, y un destornillador.
Materiales
Para realizar este proyecto vamos a necesitar de los siguientes materiales.
- Dos arandelas
- Un tornillo
- Seis clip de hojas
- Una tuerca
- Un carretel de hilo vacio
- Un corcho
- Un transistor tip31c
- Un diodo de propósito general 1N4007
- Seis Imanes de noedionio de 5 x 1 mm
- Un resistor de 220 ohm
- Un reed switch
- Estaño
- Pegamento de secado rápido
- Dos protoboard(opcional se puede usar una madera o una placa experimental)
Herramientas
- Una pinza de punta
- Un destornillador
- Un soldador de estaño

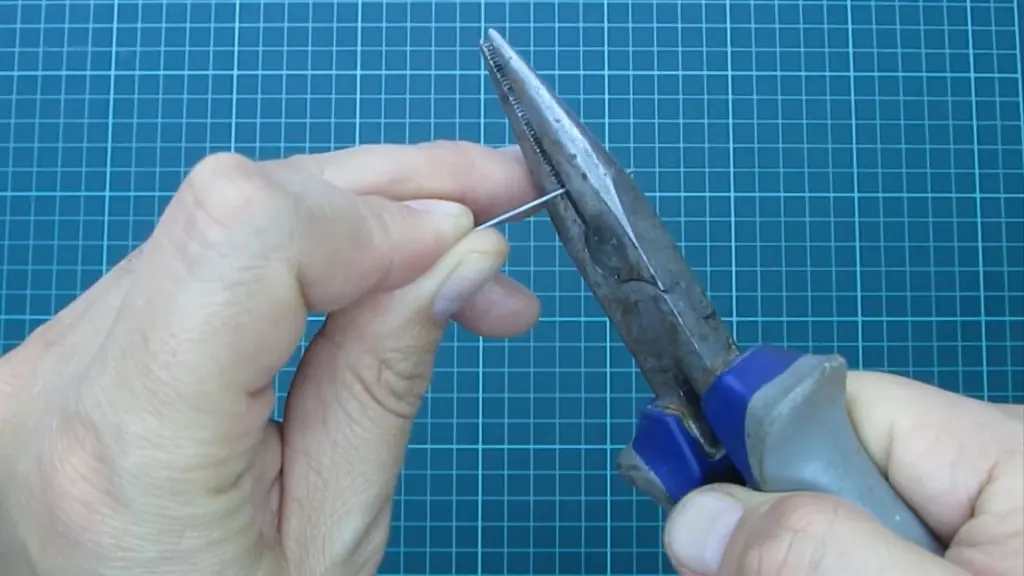

Con la pinza enderezaremos los clip de hojas

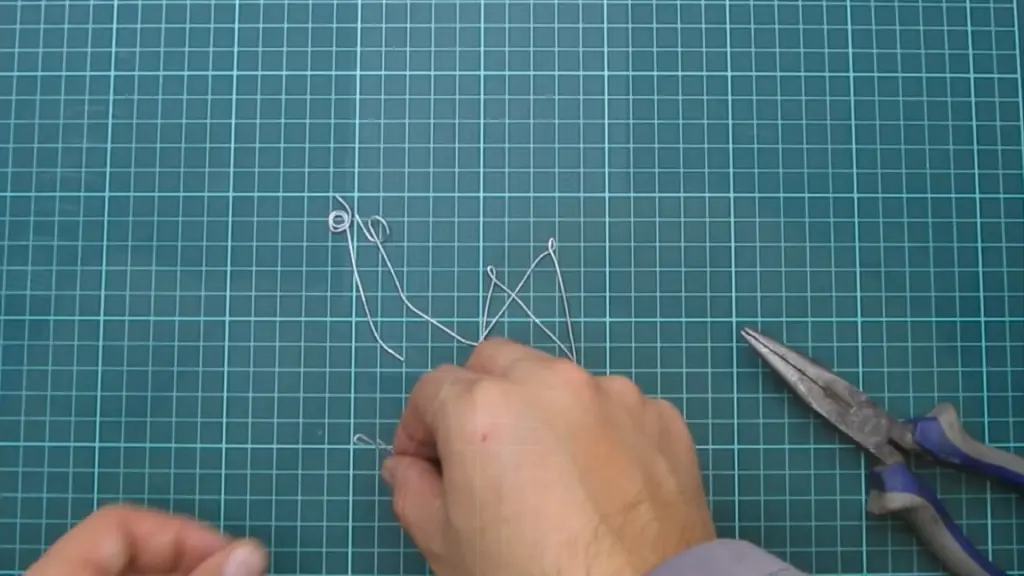

Y crearemos las siguientes figuras
Soldaremos el reed switch a los alambres

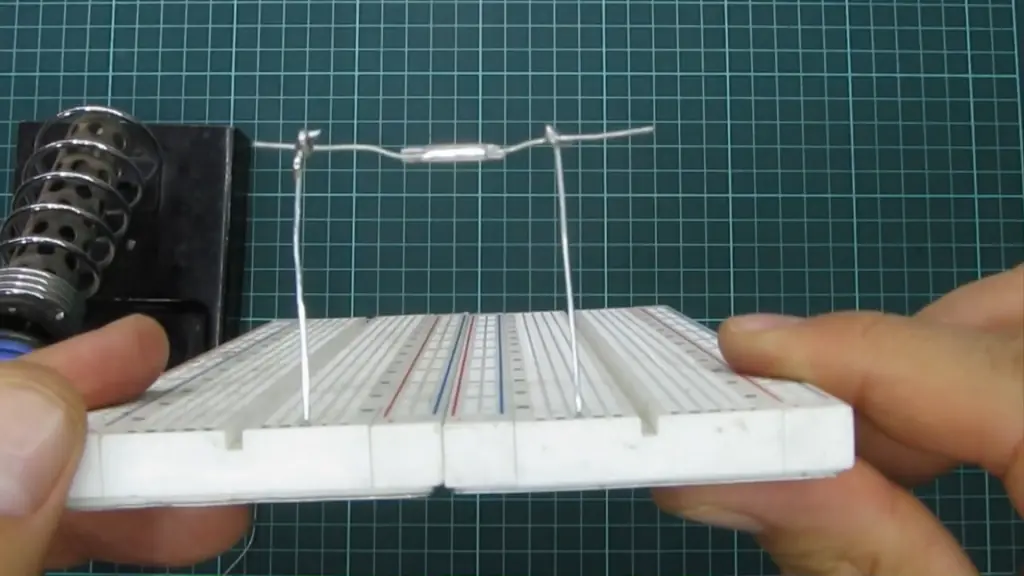

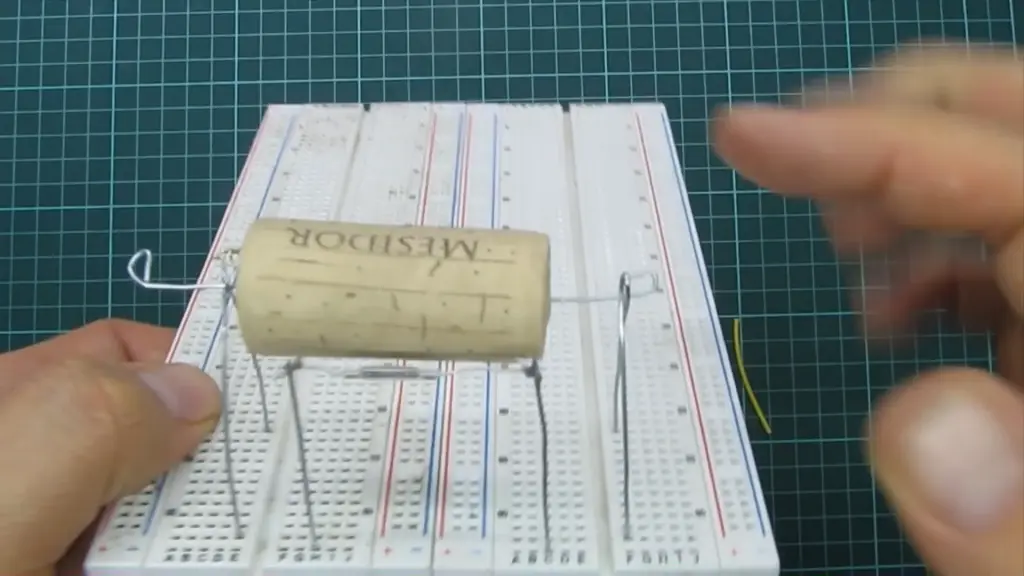

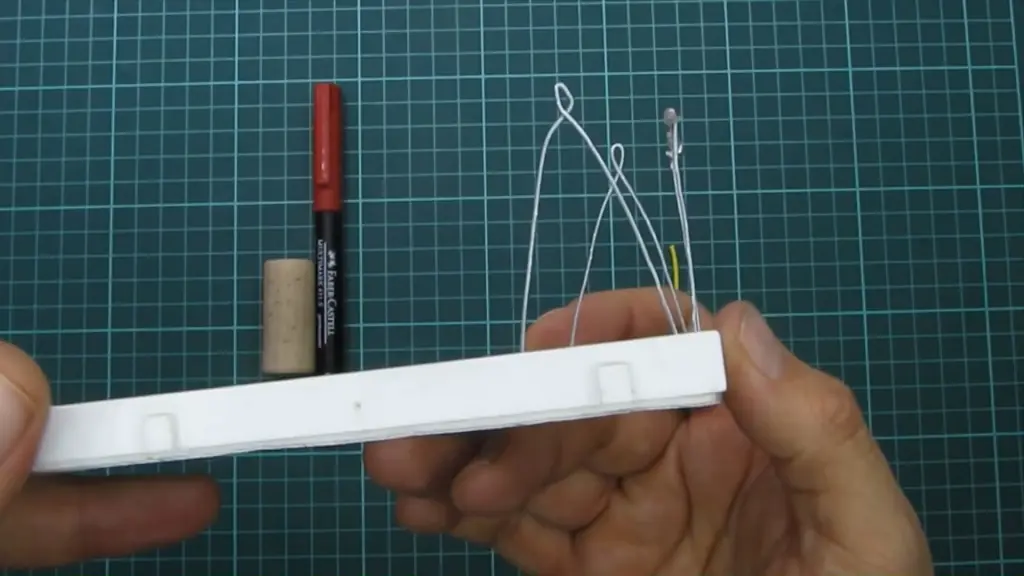

Iremos colocando los alambres en el protoboard, donde se colocará el rotor del motor
Estos alambres serviran apara que gire el rotor
Colocaremos el aislante de un cable vacio, para darle más estabilidad al rotor

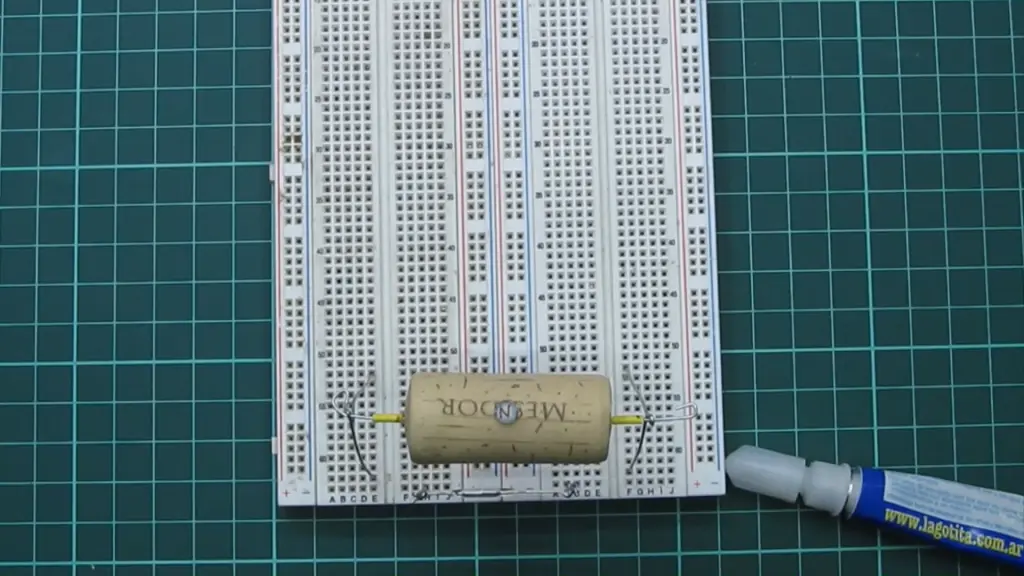

Con pegamento de secado rápido (recomiendo en gel) pegaremos los imanes de noedinio

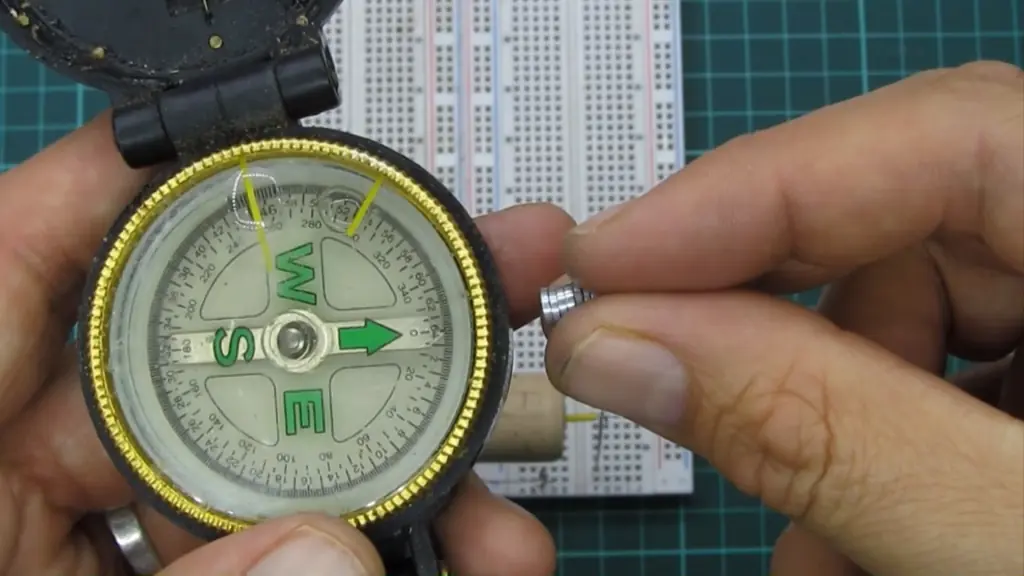

Con una brújula determinaremos los polos de los imanes, esto es importante, porque debemos pegar el mismo plo en todas las caras, en total son 3 imanes por cara.

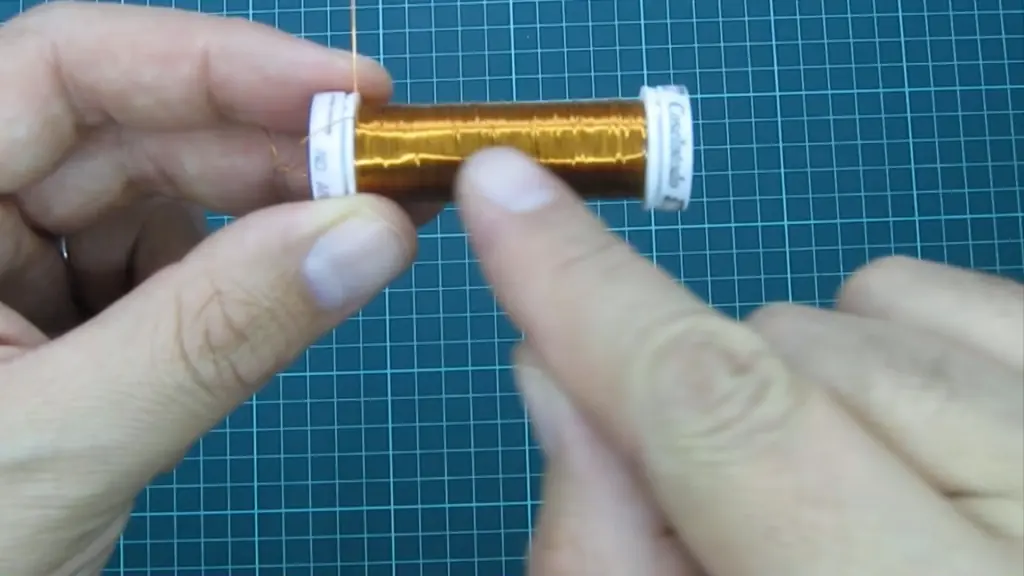

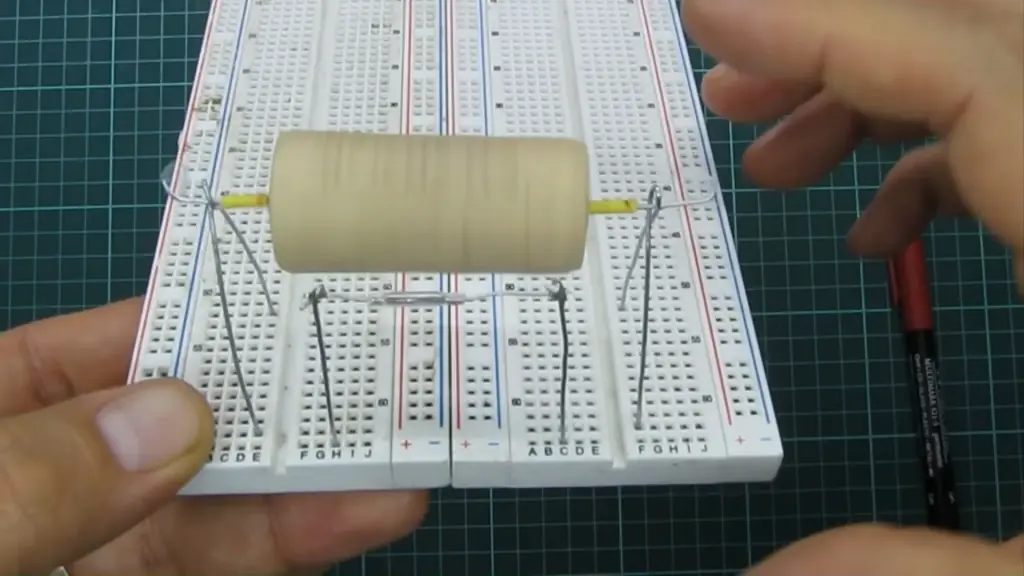

En el carretel atravesaremos el hilo de cobre esmaltado, lo pegaremos con una cinta de papel para asegurarlo y trabajar más cómodos
En total vamos a dar 600 vueltas, 150 vueltas por ves esto repetiremos 4 veces, el alambre de cobre es de 0,2 mm(AWG34)

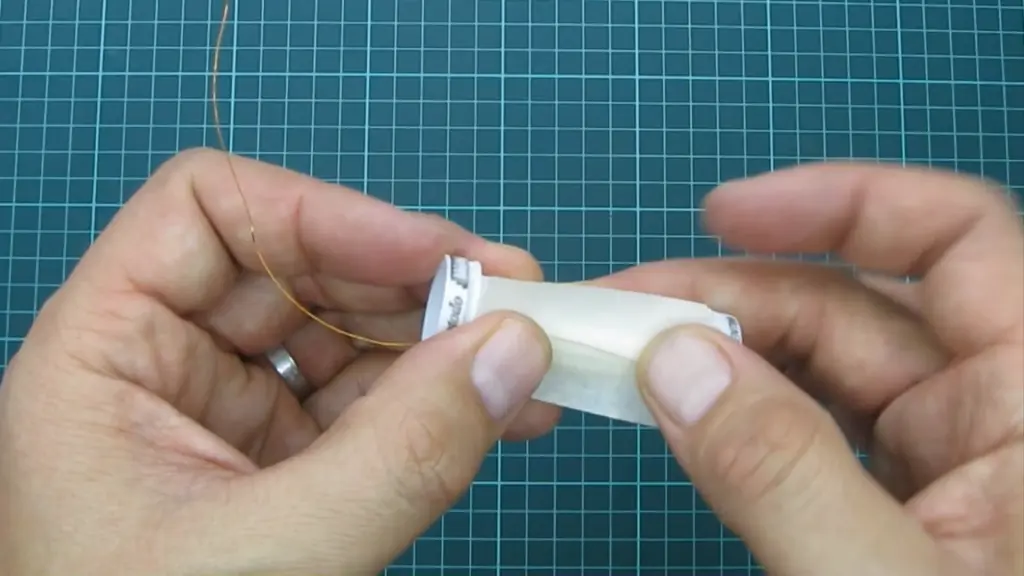

Una vez terminado el trabajo de bovinado, lo vamos ha asegurar y proteger con cinta de papel, esto es para que el hilo de cobre no se suelte y darle una mayor protección al esmalte del cobre

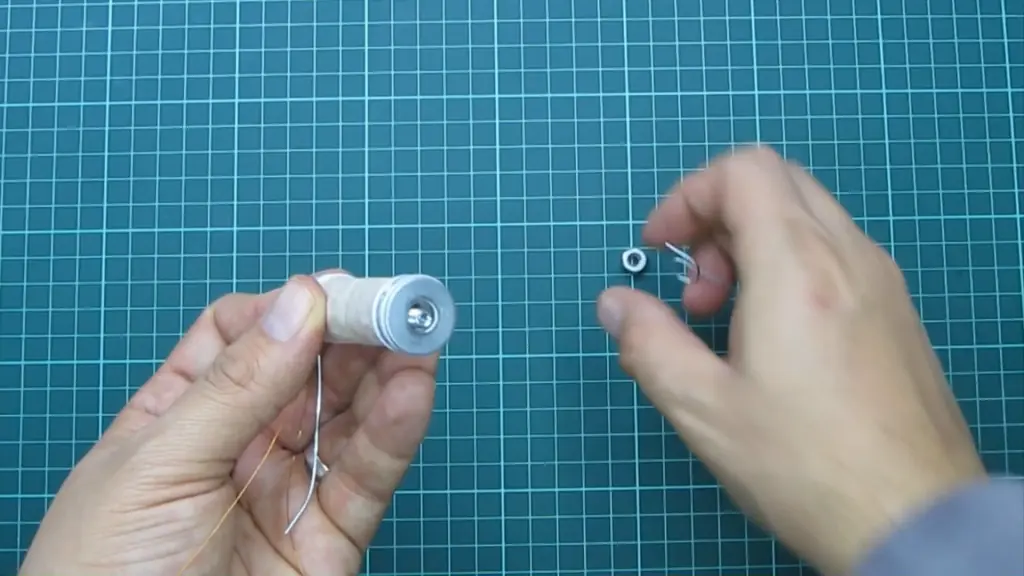

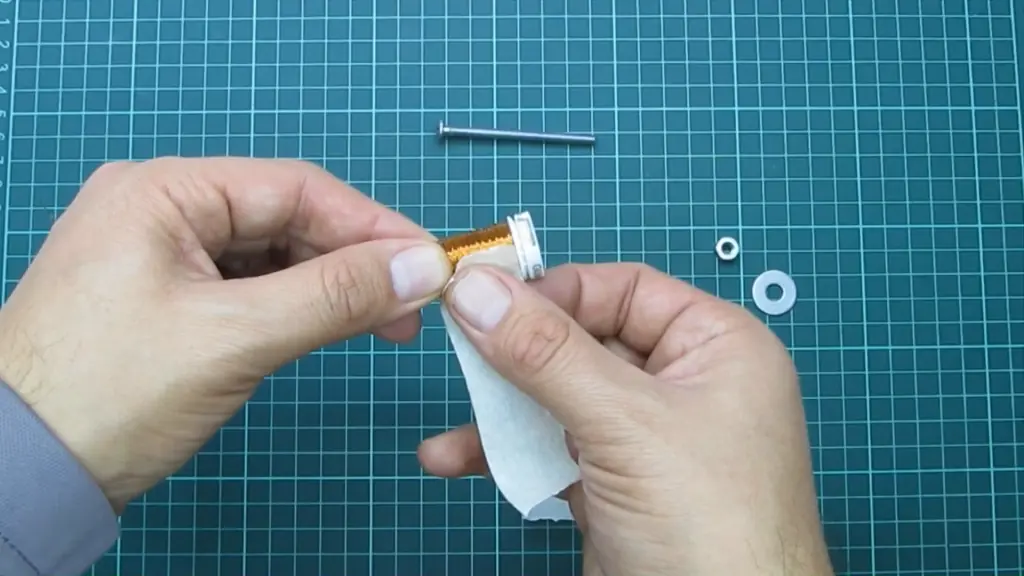

Colocaremos tornillos, arandelas alambre y tuerca y lo ajustaremos con el destornillador

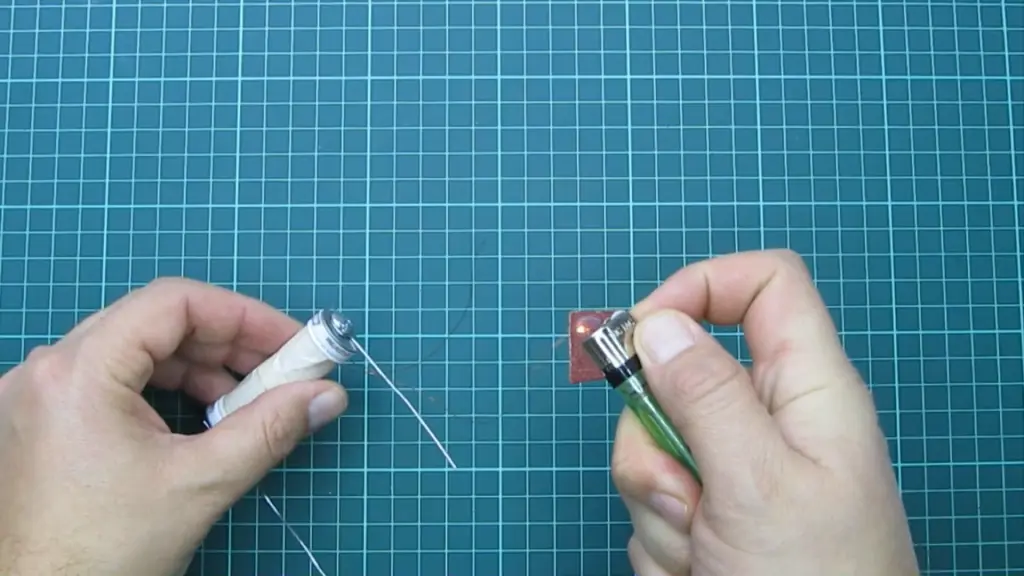

Vamos a quemar el hilo de cobre para quitar un poco de este aislante para poder conectar nuestro electroiman, al circuito
Con una lija de papel retiramos cualquier resto de esmalte que puede haber quedado

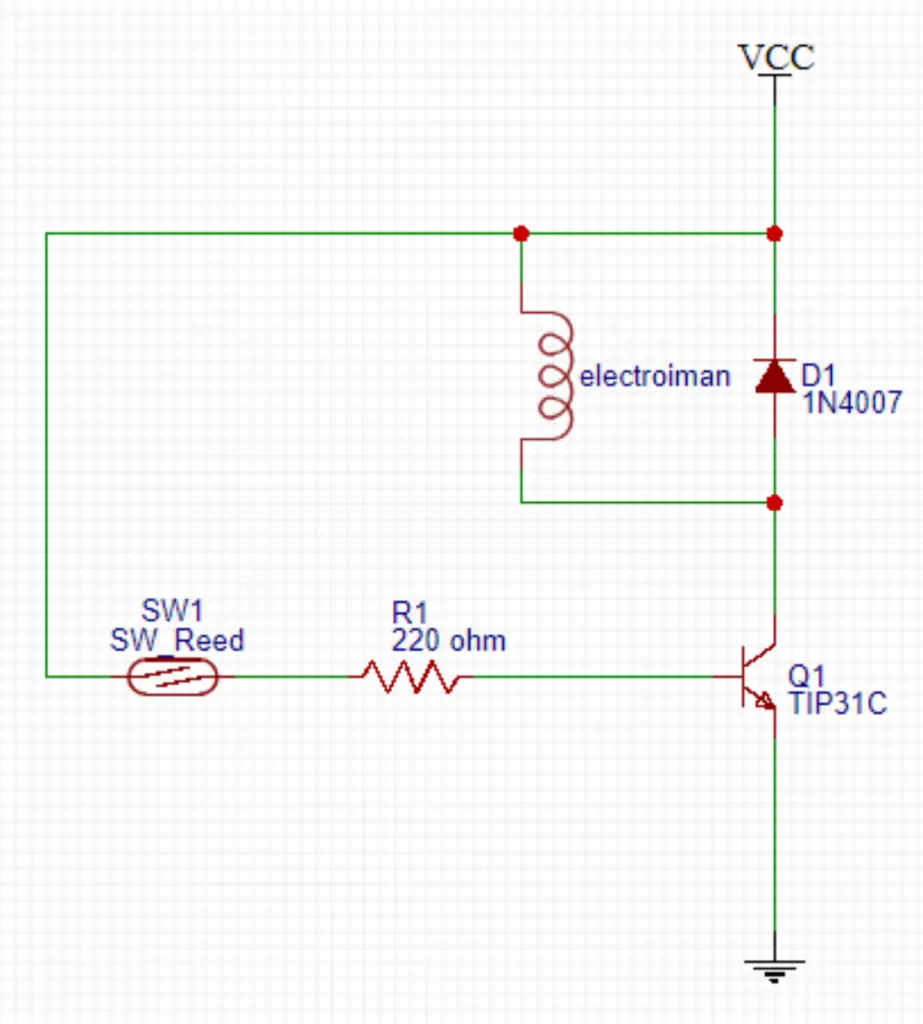

Circuito
