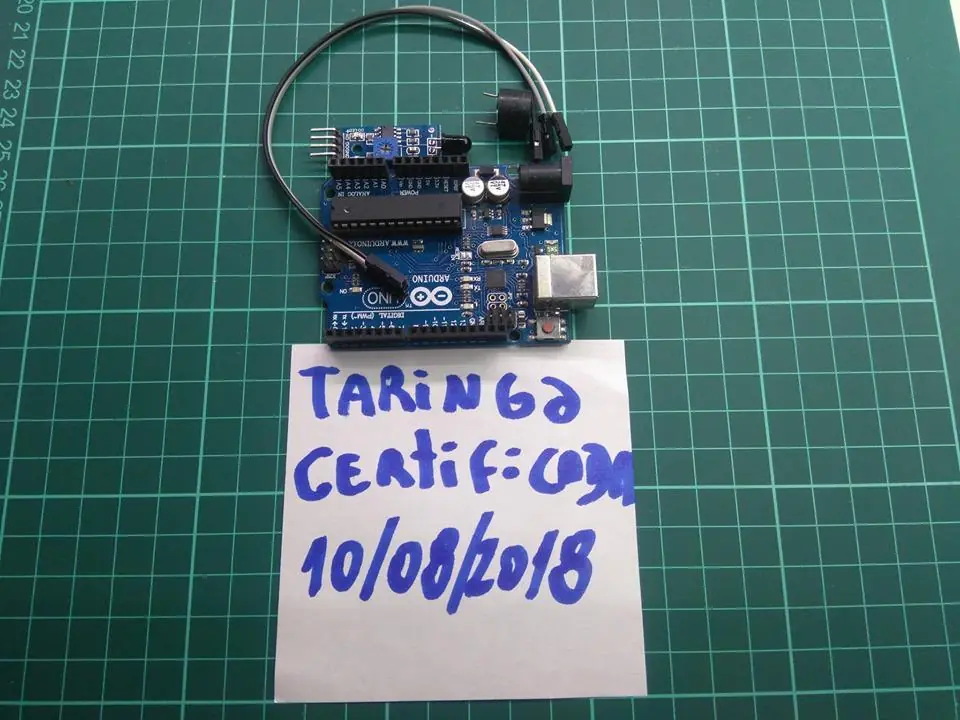

Hola taringuero promedio, en este proyecto vamos a crear un detector de llama o fuego con arduino y el sensor ky-26, este sensor de llama óptico, permite detectar la existencia de combustión por la luz emitida por fuego.
Se llama fuego al conjunto de partículas o moléculas incandescentes de materia combustible, capaces de emitir luz visible, producto de una reacción química de oxidación violenta. Las llamas son las partes del fuego que emiten luz visible.
Peligros
El fuego conlleva un conjunto de peligros, el primero y más evidente son las quemaduras. También otros como la intoxicación por inhalación de humo.
Con este proyecto se intenta crear un dispositivo económico que ayude a prevenir incendios o su detección temprana para intentar salvar vidas y bienes económicos, como estructuras edilicias, mercadería, documentos, etc.
Sobre el módulo detector de llama
- Este módulo es sensible a una llama y su radiación. También puede detectar fuente de luz ordinaria en el rango de una longitud de onda de 760 nm a 1100 nm.
- El sensor de Llama puede emitir señal digital o analógica.
- Se puede usar como una alarma de incendios.
- Detección de ángulo de unos 60 grados, particularmente sensible al espectro de la llama.
- Sensibilidad ajustable (en azul ajuste del potenciómetro digital).
- La salida del comparador, señal limpia, buena onda, la capacidad de conducción, más que 15mA.
- Voltaje de funcionamiento de 3.3 V-5 V.
- La forma de salida: salidas de conmutación digital (0 y 1) y salida de tensión analógica AO.
- Agujeros de perno fijo para una fácil instalación.
- Pequeñas placas PCB Tamaño: 3.2 cm x 1.4 cm.
- Usa un amplificador LM393 como comparador de voltaje
Uso del módulo
- Una pequeña placa de interfaz de salida puede ser conectado directamente al microcontrolador
- El sensor y la llama tiene que mantener una cierta distancia, a fin de no dañar por temperatura al sensor
- La llama de un encendedor se ha probada a una distancia de 80 cm.
- Pequeñas placas de salida analógica y con un procesador de conversión AD, se puede obtener una mayor precisión.
Espectro de una llama
El espectro de emisión de una llama depende de los elementos que intervienen en la reacción. En el caso de combustión de productos con carbón en presencia del oxígeno tenemos dos picos característicos en ultravioleta en longitudes de onda de 185nm-260nm y en infrarrojo en longitudes de onda 4400-4600nm.
os sensores de llama son ampliamente utilizados en la industria. Muchas máquinas ejecutan procesos susceptibles de generar llamas, como por ejemplo procesos de mecanizado o de electroerosión. Frecuentemente se realizan en presencia de elementos combustibles como aceite o viruta.
Por este motivo se incorporan sensores de llaman como dispositivo de seguridad, permitiendo detener el proceso en caso de detectar cualquier indicio de combustión. Estos dispositivos se ajustan a las longitudes de onda características de la aparición de la llama y normalmente combinan las señales ultravioleta y de infrarrojo.
MATERIALES
Detector de llama

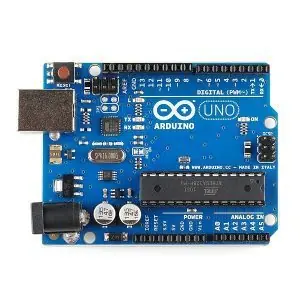

Arduino uno
Buzzer
Cables Dupont
CIRCUITO
CÓDIGO FUENTE
int buzzer = 11; // selecciona el pin para el zumbador
int valorSensor = 0; // variable para almacenar el valor proveniente del sensor
void setup() {
//Seteo de la velocidad del puerto serial
Serial.begin(9600);
// declarar buzzer como una SALIDA:
pinMode(buzzer, OUTPUT);
}
void loop() {
// leer el valor del sensor:
valorSensor = analogRead(A0);
Serial.println(valorSensor);
// activa el buzzer
if (valorSensor < 500){
digitalWrite(buzzer, HIGH);
delay(100);
// Desactiva el buzzer
digitalWrite(buzzer, LOW);
delay(50);
}
}
HOJA DE DATOS DEL SENSOR DE FLAMA
http://rogerbit.com/wprb/wp-content/uploads/2018/01/Flame-sensor-arduino.pdf
Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 muchos videos con código fuentes completos y diagramas
