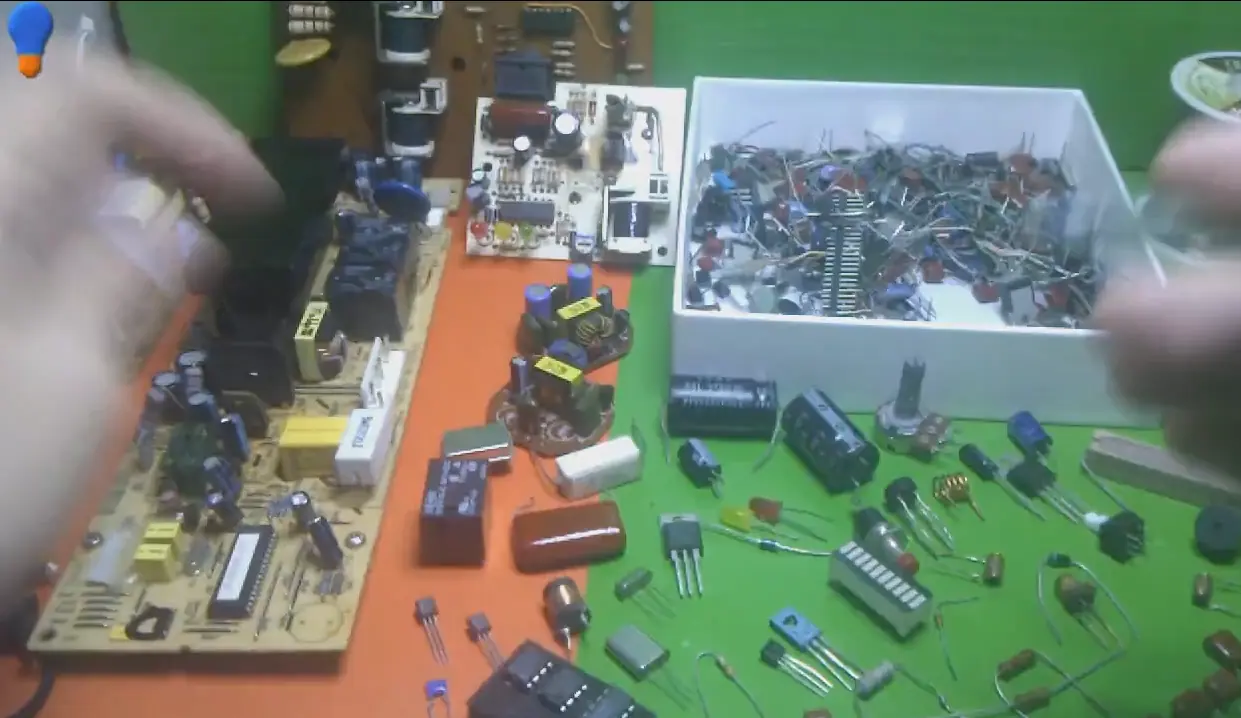

En esta oportunidad les traigo un tutorial sobre electrónica básica orientado hacia las reparaciones, la idea es orientarles para que ustedes entiendan mejor todo este tema de la electrónica y puedan hacer las reparaciones con mayor confianza! En esta primera parte les hablo sobre cuatro componentes fundamentales como son las resistencia, los capacitores, los inductores y los diodos, espero les sea de gran ayuda. Esta es una primera parte de una serie de vídeos tutoriales que voy a seguir haciendo. Un componente de los mas usados y que se consigue en una gran cantidad en las tarjetas electrónicas son las resistencias, por tanto vamos hablar de ellas en primer lugar, vienen en diferentes tamaños y traen unas bandas de colores con la cual podemos averiguar cual es su valor! Comencemos con su simbologia y su unidad! Aquí podemos ver para la resistencia se pueden usar dos símbolos de manera indiferente! Aquí podemos ver la tabla para calcular la resistencia Y la potencia depende mas del tamaño, aquí esta una tabla referencial. Luego pasamos a los capacitores, estos elementos serian las segundas partes mas usadas luego de las resistencias, los capacitores los podríamos dividir en dos grandes grupos como son, los capacitores polarizados (electroliticos) y los no polarizado (cerámica, poliester, multicapa) Aquí podemos ver la simbologia, la unidad es el faradio aunque generalmente se expresa en microfaradio o nanofaradio. Aquí vemos como obtener el valor de la capacitancia según el codigo y también podemos obtener el valor de voltaje de cada capacitor. Aquí podemos ver la simbologia de los inductores que es lo mismo que una bobina Los transformadores los podemos ver como un tipo especial de inductor o inductores arrollado en un núcleo, aquí les muestro la simbologia. Aquí también les muestro como calcular la inductancia a partir de su longitud, diámetro u numero de vueltas. Y por ultimo en este tutorial vamos con los diodos, aquí les muestro los diferentes encapsulados de los diodos Aquí les muestro la simbologia de varios tipos de diodos, como son el zener, el led y el diodo común. Bueno aquí les dejo el vídeo completo para mas detalles: link: https://www.youtube.com/watch?v=vJnGSqnFgvw&t=3s ******************************************************* Si les ha gustado siganme, voy a seguir publicando... ******************************************************* Aquí les dejo mis redes sociales también: twitter: gustavod25 facebook: gustavodaboing instagram: gustavodaboing Google+: gustavod25 *******************************************************
En esta oportunidad les traigo un post sobre el uso del multimetro ya que voy hacer muchos vídeos en los cuales uso el multimetro entonces decidí hacer este post para ustedes y también pensando en las personas que comienzan en el tema de las reparaciones este tutorial les sera de gran ayuda. En este tutorial hago algunas mediciones de componentes para mostrar como se debe hacer. Realmente es un vídeo tutorial básico y fundamental para los que se están iniciando en el tema de la electrónica. Básicamente nosotros debemos saber que el multimetro trae unos renglones o áreas que están bien definidos y donde debemos apuntar cada vez que vamos a utilizar el multimetro, en estos renglones encontramos medición de continuidad, medición de diodos, medición de resistencias, medición capacitancia (algunos casos), medición de ganancia transistores bipolares (en algunos casos), medición voltaje dc y ac, medición de corriente dc y ac. También se debe tomar en cuenta que cada renglón tiene puntos de conexión en el multimetro, por ejemplo para medir voltaje se colocan los cables en un conector diferente de cuando se quiere medir corriente por ejemplo, el común si se mantiene igual para todos los renglones! Se podría comenzar por lo mas básico que es midiendo continuidad, es el mismo renglón de donde se miden los diodos y básicamente cuando estamos midiendo continuidad el multimetro produce un sonido mu agudo. Luego pasamos a medir resistencias, si se fijan esta en el área de resistencias la perilla, y aquí hay que tomar en cuenta que se debe colocar la perilla en el valor mas cercano por encima del valor esperado. Luego pasamos a medir la ganancia de los transistores, para esta parte debemos buscar el datasheet del transistor para saber sobre el pinout y poder colocarlo de la manera correcta. Y también hay que mencionar que para hacer esta medición no se requieren las puntas de prueba del multimetro. Luego pasamos a medir voltaje dc, para este caso solo es importante decir que el rango que se va escoger debería estar por encima del esperado pero no muy alto para que la precisión sea justo la optima. Aquí hago un ejemplo de medición. Luego pasamos a medir voltaje ac, aquí les explico como es que el multimetro puede medir un voltaje que es variable. También deben saber que a al momento de medir alto voltaje se debe escoger el rango adecuado, ya que podrían dañar el multimetro si se equivocan en el rango. Aquí les explico como medir corriente dc, básicamente el procedimiento es igual para corriente ac, para medir corriente el multimetro forma parte del circuito donde estamos interesados en medir la corriente. Aquí les muestro como medir capacitancia en microfaradios, tanto de capacitores electrolíticos como de no electrolíticos. Aquí les dejo el vídeo con todos los detalles, espero les guste: link: https://www.youtube.com/watch?v=lmmNbxa6LIg ******************************************************* Si les ha gustado siganme, voy a seguir publicando... ******************************************************* Aquí les dejo mis redes sociales también: twitter: gustavod25 facebook: gustavodaboing instagram: gustavodaboing Google+: gustavod25 *******************************************************
En esta ocasión les traigo un buen post sobre los disco duros para ser usados como disco duros externos y poder así guardar información de respaldo o relevante en ellos, les voy hablar de las herramientas disponibles y la manera de usarlas. También les daré algunos consejos a la hora de usarlos y les mostrare como hacerlo de forma practica, espero les sea de gran utilidad! Bueno ustedes ya saben que existen los disco duros externos como el que les muestro aquí, es uno pequeño de 2.5 pulgadas pero de gran capacidad, este disco duro se conecta directamente a través de un conector usb. Básicamente un disco duro de estos se trata igual que una memoria pendrive usb, tanto en el momento de conectar hay que esperar que el equipo (pc o laptop) lo detecte y al momento de extraerlo pues también hay que esperar que el equipo lo libere justo igual como se hace con una memoria pendrive usb. Pero ahora imagínense que ustedes tienen varios disco duros de pc o laptop en su casa sin usar, o simplemente requieren mayor capacidad para guardar su información y poder llevarla de un lugar a otro como si fuese una memoria flash / pendrive, entonces aquí les tengo la solución, para los que no se han enterado en el mercado se consiguen varias opciones para convertir tu disco duro en disco duro externo! Esta herramienta te permite convertir cualquier disco duro en disco duro externo, ya es un convertidor de usb a puerto sata, a puerto ide y a puerto mini ide. Recuerden que los disco duros los encontramos con diferentes tipos de puertos, el que muestro en la imagen es un disco duro de pc puerto ide, pero los mas modernos son puerto sata. Y aquí les muestro otro disco duro pc con puerto sata, recuerden que el puerto sata es un puerto serial de muy alta velocidad y supera por mucho la velocidad de un disco duro puerto ide (el ide se considera puerto paralelo). El convertidor que les mostré anteriormente también trae su adaptador de alimentación para colocarle la energía al disco duro, este tipo de convertidor es el caso mas general, mas adelante les voy a mostrar otro convertidor solo para puerto sata que no requiere adaptador alimentación. Aquí les muestro la conexión y les aconsejo que el conector no se debe apoyar sobre nada, mas bien dejarlo al aire como lo muestro en la imagen ya que el conector no esta al mismo nivel del disco. Como pueden ver con el convertidor el disco se comporta justo como una memoria flas pendrive, donde el computador (yo estoy usando una laptop) lo reconoce y ya se puede usar. Antes de pasar con los discos duro puerto sata les aclaro que en algunos casos me paso que el cable que traen estos convertidores no son de la mejor calidad, y son mas finos que los que se usan normalmente, al principio cuando yo comencé a usarlos me dieron dolor de cabeza, ya que no se detectaba el disco, entonces después de un tiempo entendí que debía cambiar esos cables sata por otros mas gruesos y listo, problema arreglado. Bueno el procedimiento para conectar es el mismo que para el caso ide, primero se conecta la alimentación al disco duro y luego se conecta al puerto usb del equipo. Aquí les coloco la otra opción para los disco duro sata pequeños de 2.4pulgadas. Es un convertidor mas compacto y no requiere adaptador de alimentación como pueden ver. Realmente es muy practico. Bueno aquí les dejo el vídeo con todos los detalles: link: https://www.youtube.com/watch?v=HarLsyCsXeo ******************************************************* Si les ha gustado siganme, voy a seguir publicando... ******************************************************* Aquí les dejo mis redes sociales también: twitter: gustavod25 facebook: gustavodaboing instagram: gustavodaboing Google+: gustavod25 *******************************************************

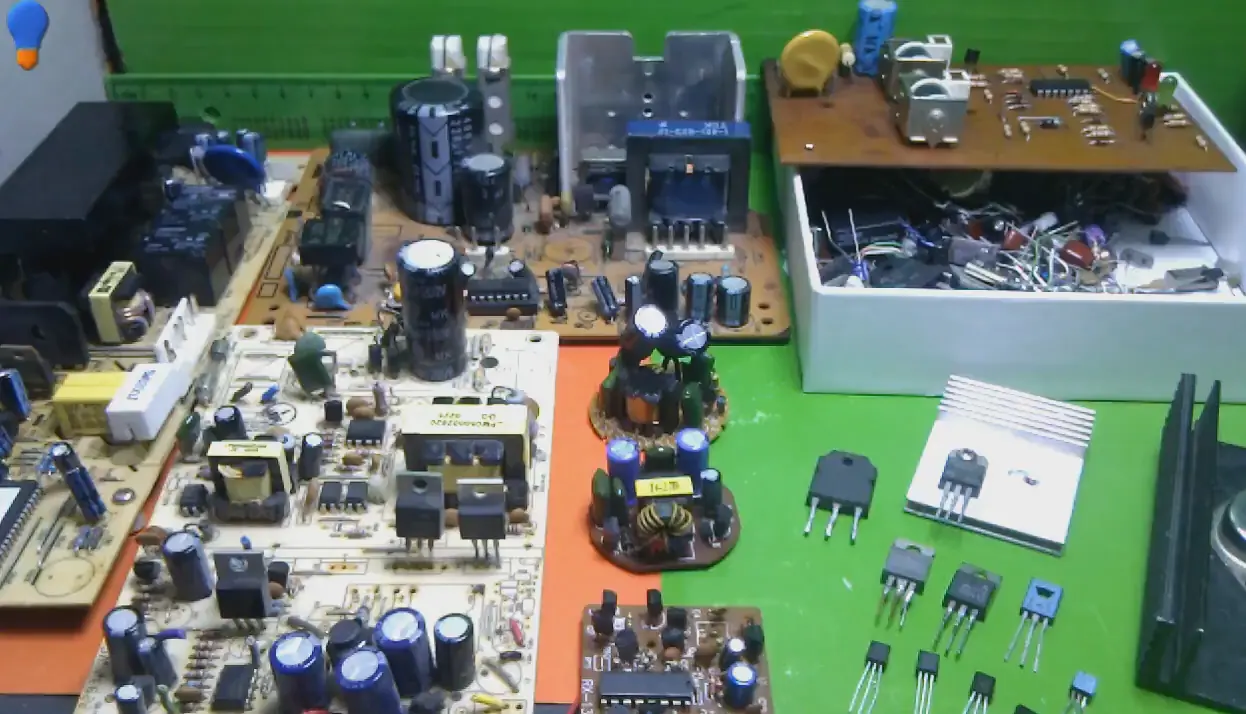

En esta oportunidad les traigo una segunda entrega sobre el curso tutorial que estoy haciendo orientado hacia las reparaciones, en esta oportunidad les hablo sobre los transistores y los reguladores de tensión. Como ustedes saben los transistores son componentes muy usados y fundamentales en la electrónica. Aquí comienzo mostrandoles algunos transistores en varias placas electrónicas para que ustedes aprendan desde lo mas básico y desde los aparatos y placas electrónicas, es una modalidad que estoy aplicando en este tutorial para que los que se están iniciando en las reparaciones aprendan de manera acelerada lo fundamental! Mostrandoles los componentes en la placa directamente y explicándoles sobre su uso es la mejor manera de enseñarles electrónica! En la placa vemos algunos transistores mosfet de potencia que son usados por un ups para la parte inversora! Los transistores de potencia generalmente requieren disipadores para trabajar de manera correcta, ya que al trabajar con mas corriente requieren mayor disipación! Aquí les muestro los encapsulados mas usados para los transistores, solo faltan los de montaje superficial ya que de estos hablare mas adelante en otro tutorial! Los transistores los podemos clasificar de la siguiente manera, los bipolares que son los pnp y pnp, y los fet que se clasifican en jfet y mosfet, y estos a su ves se clasifican en canal n y canal p. Una cosa que quiero aclararles a los que se inician en este mondo de la electrónica es que en un mismo tipo de encapsulado se usa para muchos tipos de componentes, esto es algo que quizá algunos principiantes les cause confusión y por eso lo resalto aquí! Una de las cosas mas importantes en la electrónica es el uso del datasheet, realmente un buen técnico electrónica debe consultar los datasheet de los componentes que están analizando, yo siempre lo voy a recomendar como una excelente practica! Los datasheet son las hojas de datos que ofrece el fabricante y en ellas encontramos información relevante sobre el componente como son el diagrama pinout, los valores máximos y nominales de corriente, voltaje, gráficas de algunas pruebas, así como los tipos de encapsulados que usa! Aquí les muestro algunas configuraciones clásicas de los transistores usados como amplificadores, también les quiero aclarar que los transistores no son amplificadores, ya que hay algunas personas que asocian transistor a amplificador, y realmente un transistor se comporta de diferentes maneras no solo como amplificador! Aquí tenemos un ejemplo básico de un amplificador de audio usando dos transistores! Aquí les muestro el transistor darlinglon, es un tipo especial de transistor, ya que se puede encontrar como un componente independiente y también lo podemos tratar el tema como una configuración de dos transistores. Básicamente un transistor darlington es un transistor bipolar con mayor ganancia! Aquí tenemos otro uso del transistor y que es realmente muy utilizado actualmente y es que un transistor puede ser usado como manejador de cargas pequeñas controlado por microcontroladores por ejemplo! Es muy importante que ustedes entiendan como trabaja un transistor como suiche activado por componentes electrónicos de baja potencia! Básicamente es como activar un suiche con una corriente muy pequeña! Aquí tenemos otros ejemplos de uso del transistor manejando cargas mas exigentes como solenoide, motores y reles por ejemplo! Como ya deben ir notando los transistores mosfet generalmente se usan para manejar cargas mas exigentes en cuanto a potencia! Aquí tenemos otro ejemplo de uso de transistores mosfet en puentes h para el manejo de motor dc y control de sentido de giro! Los transistores también los podemos encontrar en fuentes regulados para elevar la corriente de salida! Una fuente conmutada también usa transistores de poder para su funcionamiento como pueden ver! Próximamente voy hacer otro tutorial sobre las fuentes conmutadas ya que son muy usadas actualmente! Y como mencione antes en inversores y ups siempre encontraremos transistores mosfet de poder ya que es una etapa fundamental para lograr la salida ac! Aquí comenzamos con los reguladores, como ustedes deben saber los reguladores monolíticos también son muy utilizados en la electrónica y los encontramos en muchas placas electrónica, también perteneces a la etapa de la fuente generalmente! Los reguladores tienen los mismo encapsulados de los transistores ya que estos tienen tres pines también, generalmente los reguladores vienen en encapsulados de potencia para colocarlos con disipadores! Los reguladores los podemos encontrar en tarjetas madres de pc, disco duros, tarjetas con microcontroladores (como arduino por ejemplo), reproductores, fuentes de alimentación! Aquí podemos ver su pinout y su configuración típica! Los reguladores que comienzan con 78xx son los positivos y los 79xx son los negativos! Tanto la serie 78xx como la serie 79xx son reguladores fijos donde xx representa el valor de salida! Para obtener toda la información de cada regulador deben consultar el datasheet también, por ejemplo en el datasheet conseguimos los valores de entrada que son muy importante! Aquí tenemos otro tipo de regulador que es variable, es el lm317 y es uno de las mas usados en las fuentes reguladas! Aquí podemos ver una tabla de valores para obtener diferentes valores de salida, y también les muestro la ecuación para dicha configuración! Aquí les muestro dos aplicaciones típicas, en el primer caso una fuente con lm78xx y fuente capacitiva y en el segundo caso una fuente con transformador y regulador variable! Aquí les dejo el vídeo completo del tutorial: ******************************************************* Si les ha gustado siganme, voy a seguir publicando... ******************************************************* Aquí les dejo mis redes sociales también: twitter: gustavod25 facebook: gustavodaboing instagram: gustavodaboing *******************************************************
En el día de hoy les traigo un post sobre la fabricación de una antena wifi dipolo, una antena de las más fácil de hacer y que es muy usada, ya que es la misma que viene con nuestras tarjetas de red inalámbrica aquí les muestro todo el procedimiento y les hago la demostración al final de la antena realizada para que ustedes vean como funciona igual o mejor que una antena original. Este tipo de antenas son muy populares y se usan mucho con las tarjetas de red wifi y router. Para esta antena solo se requiere cable rg58, conector sma, un lapicero y una base pesada. Las ecuaciones que se usan para el cálculo del tamaño del dipolo. Básicamente la antena se forma con parte del mismo cable rg58 tomando en cuenta las medidas como se muestra en la foto. Se utiliza silicón para unir la pase con la parte lapicero, traten de buscar un lapicero algo ancho para que el cable pase sin tanta presión. Al final le muestro como nuestra nueva antena funciona perfectamente y exactamente igual a una original. Es una de las antenas más fácil de hacer y su ganancia es de 3dbi. Aquí esta el vídeo si quieren ver todos los detalles: link: https://www.youtube.com/watch?v=9FvZoNaEkrY Aquí les dejo mis redes sociales si quieren seguirme : twitter: gustavod25 facebook: gustavodaboing instagram: gustavodaboing
En el día de hoy les traigo un post sobre la reparación de una lámpara led y lo hago de dos maneras diferente para mostrarle lo fácil que es reparar este tipo de lámpara en la mayoría de los casos. También les doy algunos datos interesante sobre este tipo de lámparas para que tomen en cuenta en el momento de la reparación.... Comencemos, inicialmente aquí tengo una lámpara led que no enciende y la vamos a destapar Y lo conectamos para verificar que no enciende...! Entonces procedemos a desarmar nuestra lámpara para evidenciar cual es el posible problema y podemos ver que uno de los led tiene un punto negro! Luego así destapado probamos de nuevo y apago las luces para que se note bien que es lo que hace la lámpara, básicamente enciende pero mínimo y el led que tiene el punto negro no enciende, al parecer ahí está el problema. Bueno entonces aquí en este punto les voy hablar de dos posibles soluciones, una es puentear el led que está dañado y la otra opción que es aún mejor es sustituirlo por otro igual o lo más parecido posible (que sea del mismo tamaño bastaría) Para cualquiera de las dos soluciones vamos a requerir de dos cautines. Bueno lo primero que debemos hacer es desoldar el led dañado... Antes de continuar deben saber si la lámpara que van a reparar es de fuente simple (capacitiva) o compleja (conmutada), esto es relevante sobre todo si van a solucionar puenteando el led dañado, para poder la primera solución (puentear el led) la fuente debe ser conmutada ya que las fuentes conmutadas mantienen la corriente constante independientemente del número de led y no tendríamos problemas al puentear el led dañado. Para nuestro caso la lámpara tiene fuente conmutada entonces vamos a proceder a resolver haciendo un puente para la primera solución. Y luego hacemos la prueba para evaluar si logramos resolver el problema y podemos notar que enciende bien, el problema estaría resuelto con el puente de estaño. Aquí les muestro como se ve la iluminación de los led buenos y la parte donde coloque el puente pues obviamente no enciende porque no hay led solo un puente que le coloque con estaño. Bueno ahora vamos a solucionar con la segunda opción que es colocar un led igual donde estaba el led quemado para que quede lo más parecido posible a una lámpara de estas original con todos sus led. Aquí podemos ver como encienden todos sus led, esta es la mejor forma de resolver. Aquí ya está tapada y reparada la lámpara led. Aquí puede ver el video completo! link: https://www.youtube.com/watch?v=yHBoeH0h7HI&t=25s Si les ha gustado síganme, voy a seguir publicando... Aquí les dejo mis redes sociales también: twitter: gustavod25 facebook: gustavodaboing instagram: gustavodaboing link del canal: https://www.youtube.com/tecnologiaysolucionesingeniosas
Hoy les voy hablar sobre como desarmar una minilaptop ya que casi todas las minilaptop se desarman de la misma forma entonces les será muy útil para ustedes, utilizo un método sencillo como siempre para que cualquier persona sin mucha experiencia lo pueda hacer. Bueno comenzamos con lo básico sacando la batería, para desarmar esta portátil básicamente vamos a requerir dos destornilladores, uno de pala y otro de estría. Luego de sacar los tornillos de la parte inferior pasamos a sacar la tapa superior donde están los botones de power generalmente, la idea es aflojar esa parte superior para poder sacar el teclado. Y aquí es donde nos ayudamos con el destornillador de pala. Luego de sacar el teclado con su flex pasamos a sacar los tornillos que están en la parte donde estaba el teclado. Luego con ayuda del destornillador de pala sacamos la tapa superior completa y podemos observar toda la parte interna de la portátil, ya en este punto tenemos casi el 100% desarmado. Aquí pueden ver el vídeo: link: https://www.youtube.com/watch?v=_d9CzsMlPps Si les ha gustado síganme, voy a seguir publicando... Aquí les dejo mis redes sociales también: twitter: gustavod25 facebook: gustavodaboing instagram: gustavodaboing link del canal: https://www.youtube.com/tecnologiaysolucionesingeniosas
