En esta oportunidad les traigo un post sobre el uso del multimetro ya que voy hacer muchos vídeos en los cuales uso el multimetro entonces decidí hacer este post para ustedes y también pensando en las personas que comienzan en el tema de las reparaciones este tutorial les sera de gran ayuda.
En este tutorial hago algunas mediciones de componentes para mostrar como se debe hacer.
Realmente es un vídeo tutorial básico y fundamental para los que se están iniciando en el tema de la electrónica.

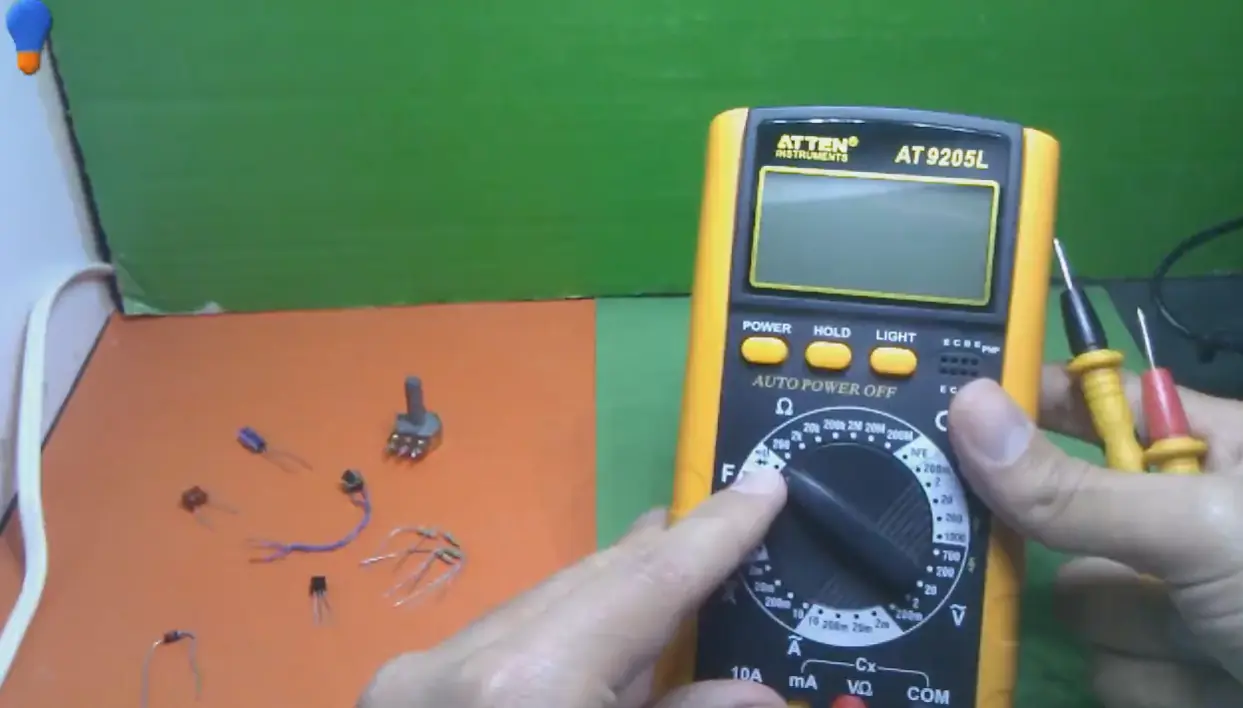

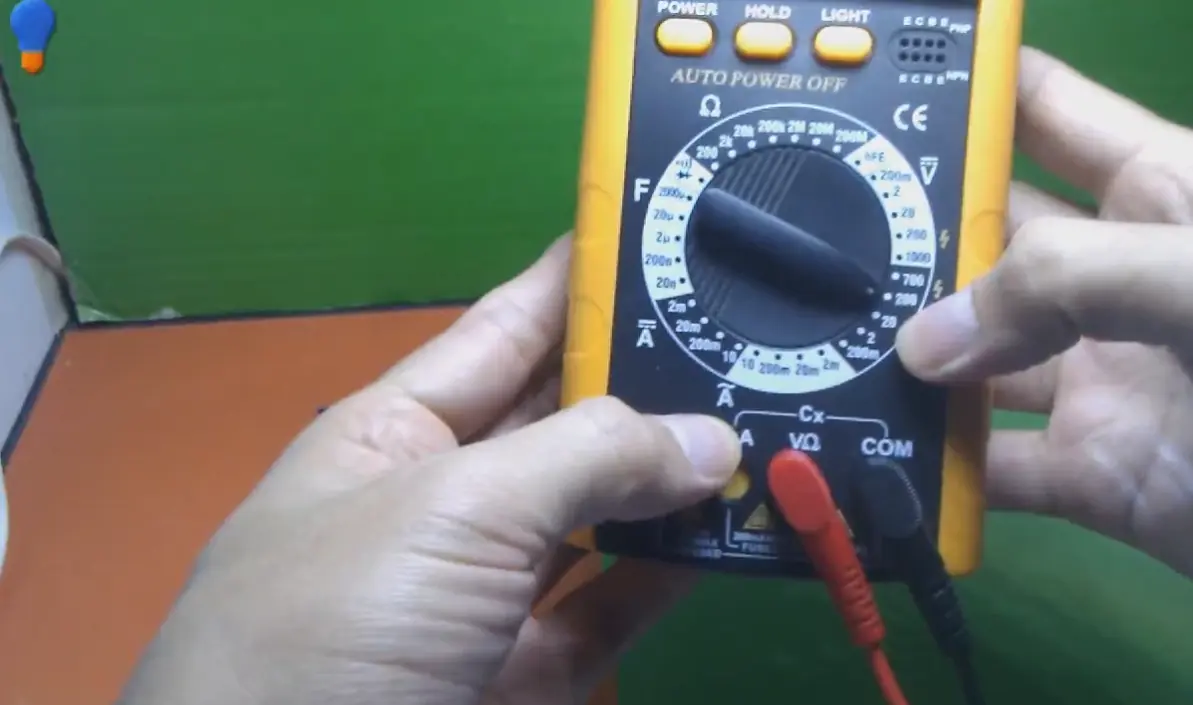

Básicamente nosotros debemos saber que el multimetro trae unos renglones o áreas que están bien definidos y donde debemos apuntar cada vez que vamos a utilizar el multimetro, en estos renglones encontramos medición de continuidad, medición de diodos, medición de resistencias, medición capacitancia (algunos casos), medición de ganancia transistores bipolares (en algunos casos), medición voltaje dc y ac, medición de corriente dc y ac.

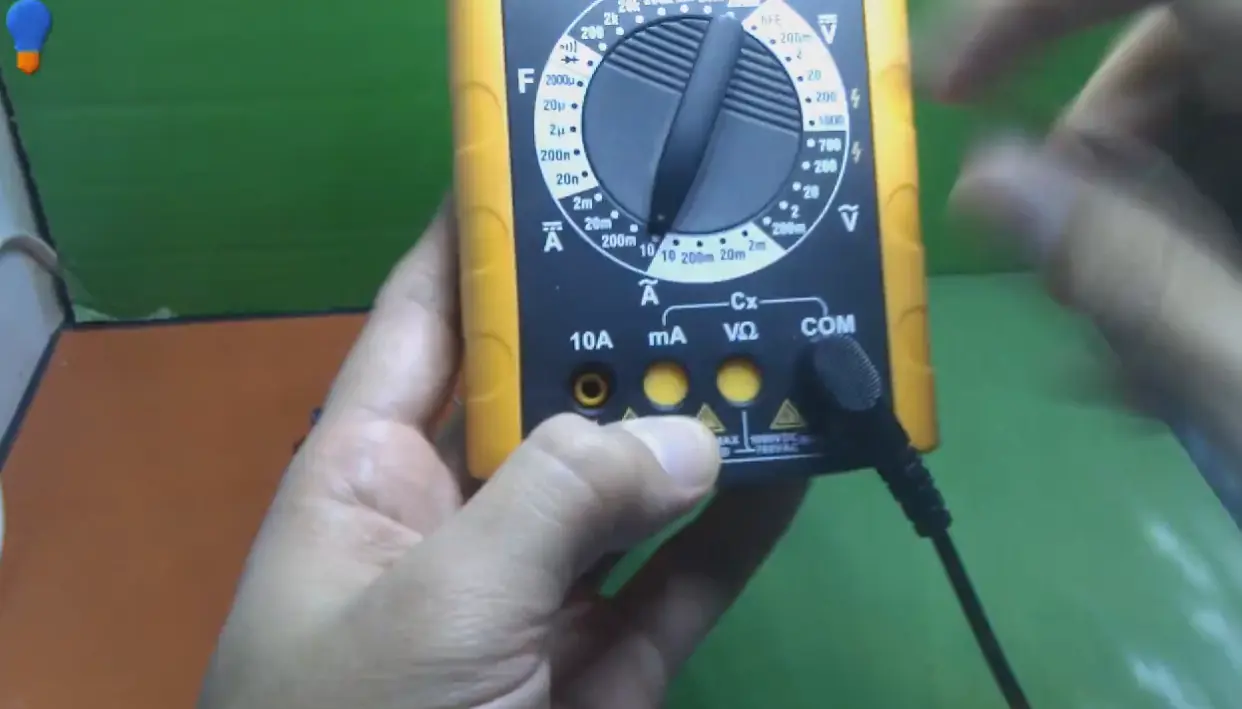

También se debe tomar en cuenta que cada renglón tiene puntos de conexión en el multimetro, por ejemplo para medir voltaje se colocan los cables en un conector diferente de cuando se quiere medir corriente por ejemplo, el común si se mantiene igual para todos los renglones!

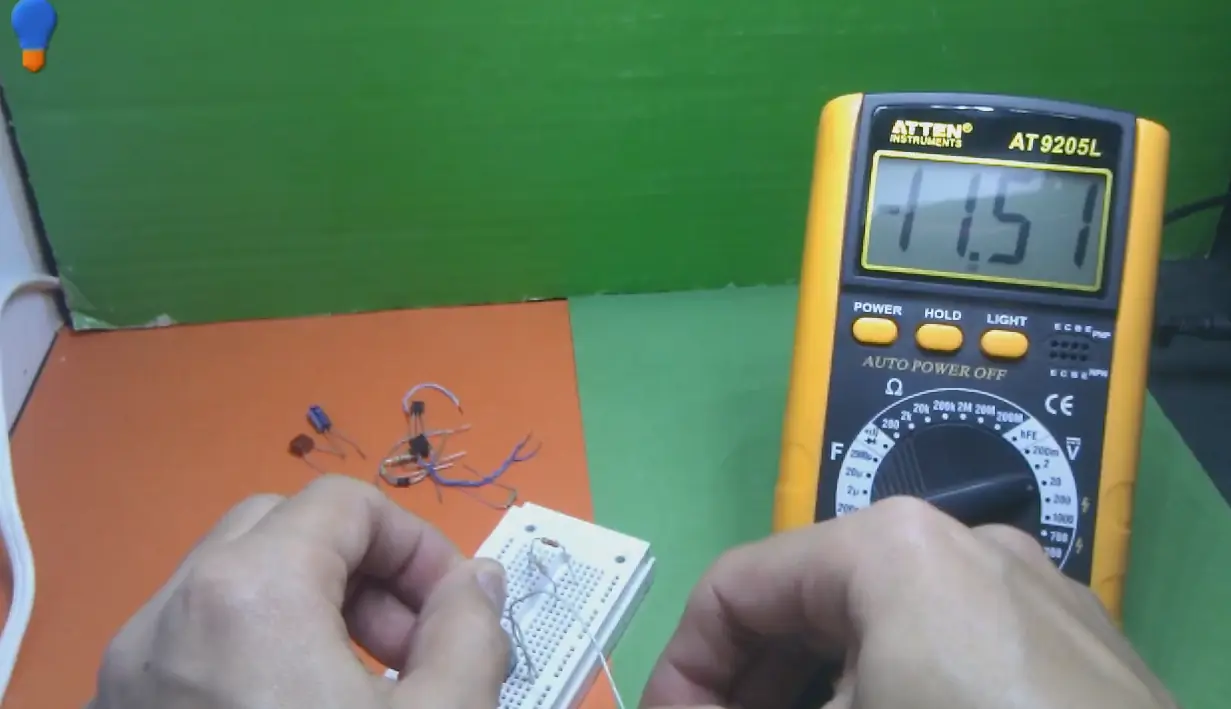

Se podría comenzar por lo mas básico que es midiendo continuidad, es el mismo renglón de donde se miden los diodos y básicamente cuando estamos midiendo continuidad el multimetro produce un sonido mu agudo.

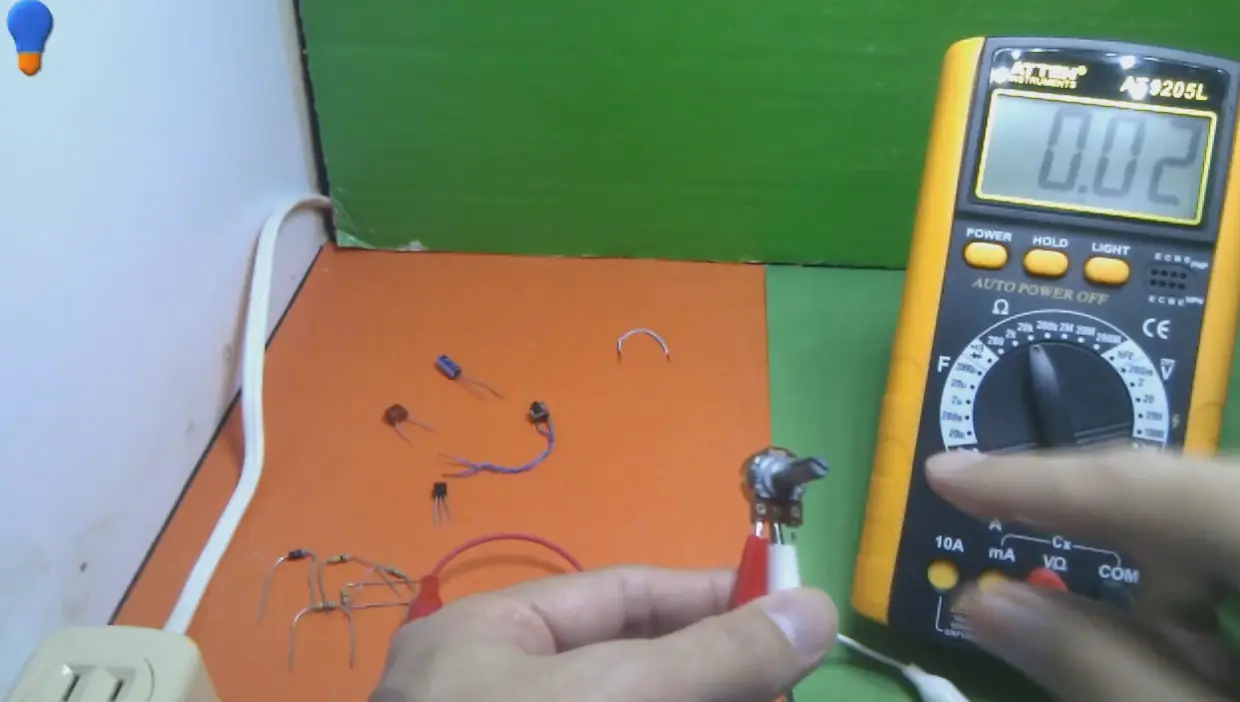

Luego pasamos a medir resistencias, si se fijan esta en el área de resistencias la perilla, y aquí hay que tomar en cuenta que se debe colocar la perilla en el valor mas cercano por encima del valor esperado.

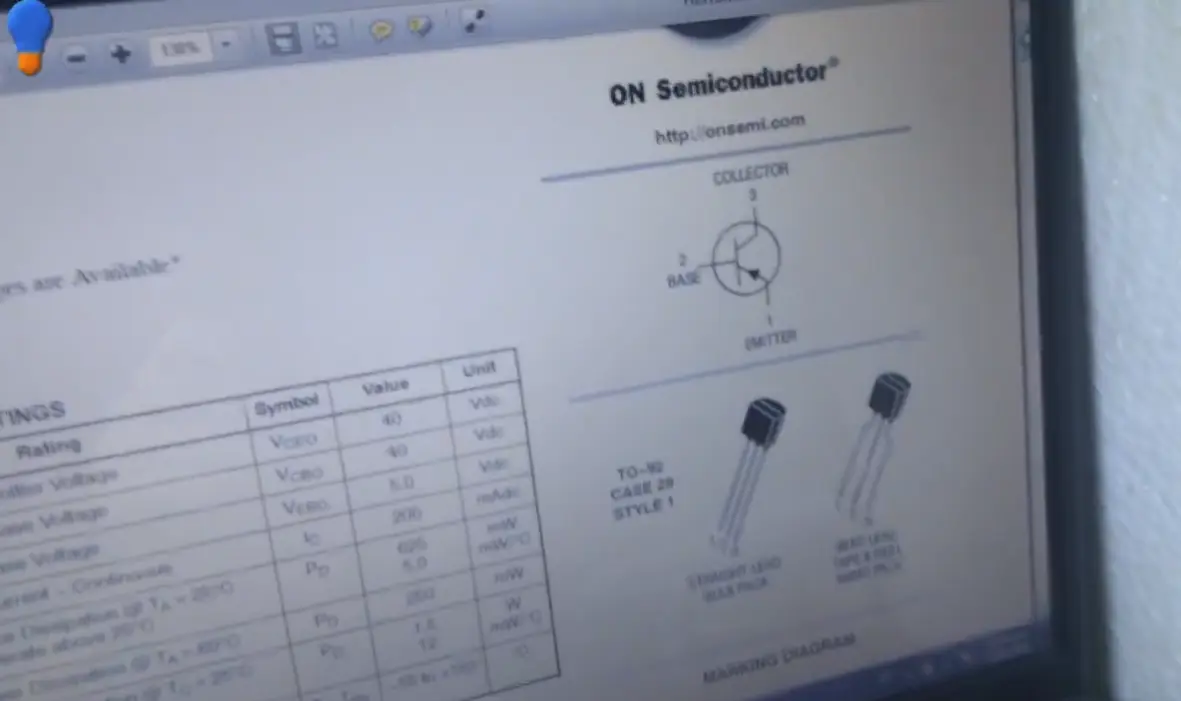

Luego pasamos a medir la ganancia de los transistores, para esta parte debemos buscar el datasheet del transistor para saber sobre el pinout y poder colocarlo de la manera correcta. Y también hay que mencionar que para hacer esta medición no se requieren las puntas de prueba del multimetro.

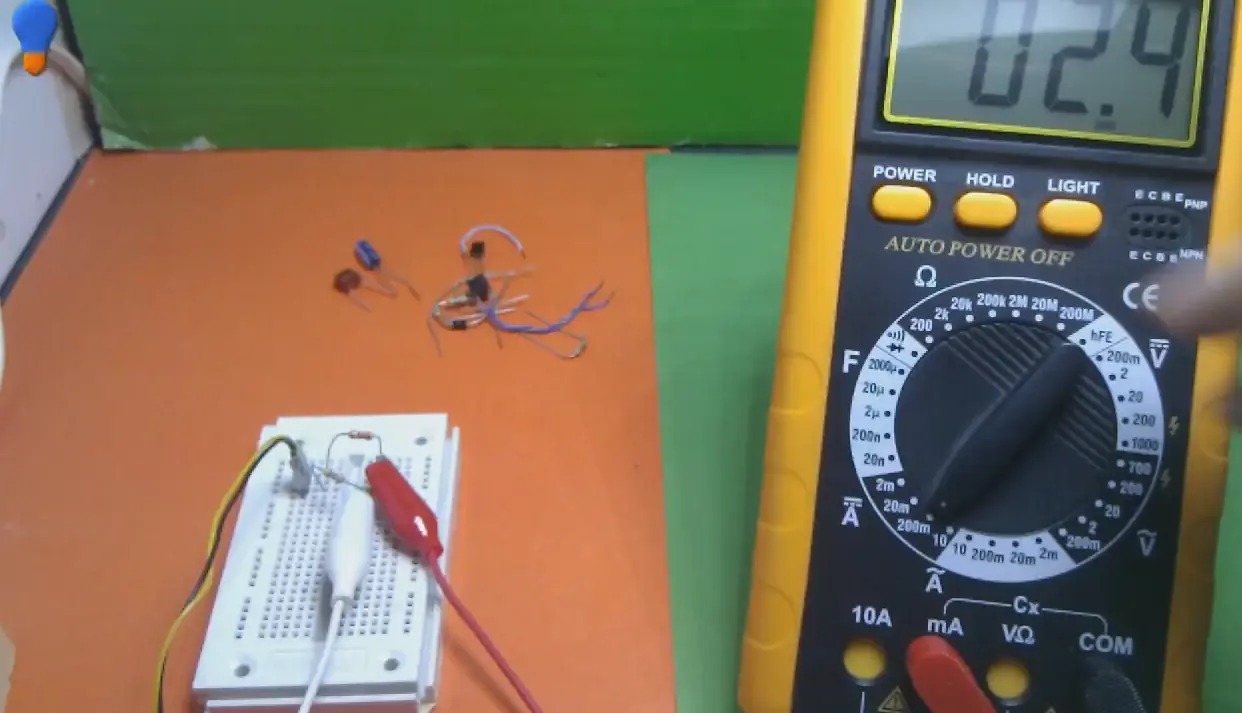

Luego pasamos a medir voltaje dc, para este caso solo es importante decir que el rango que se va escoger debería estar por encima del esperado pero no muy alto para que la precisión sea justo la optima. Aquí hago un ejemplo de medición.

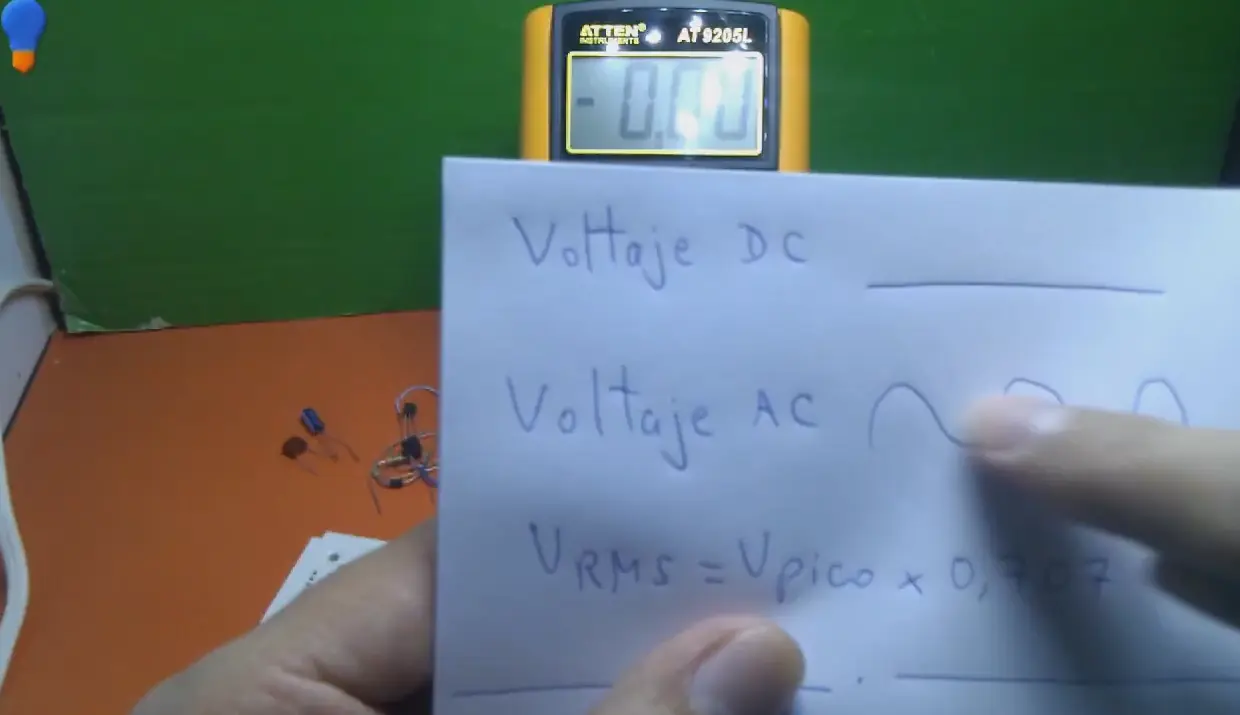

Luego pasamos a medir voltaje ac, aquí les explico como es que el multimetro puede medir un voltaje que es variable. También deben saber que a al momento de medir alto voltaje se debe escoger el rango adecuado, ya que podrían dañar el multimetro si se equivocan en el rango.

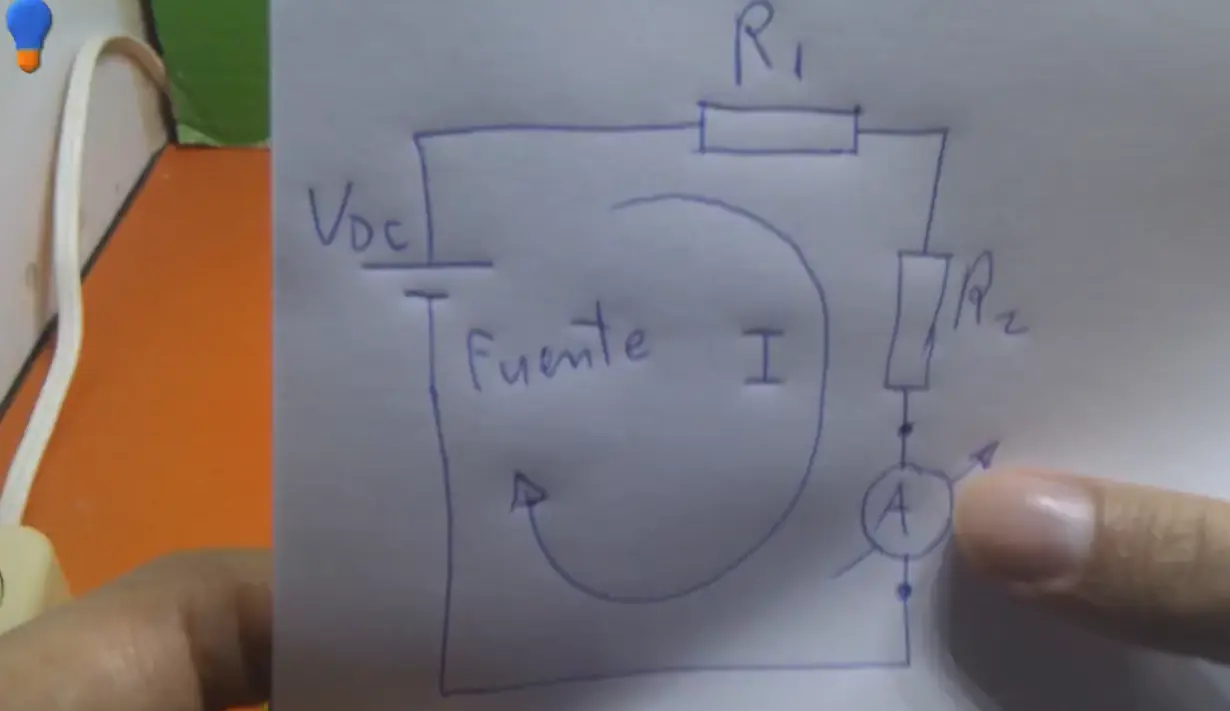

Aquí les explico como medir corriente dc, básicamente el procedimiento es igual para corriente ac, para medir corriente el multimetro forma parte del circuito donde estamos interesados en medir la corriente.

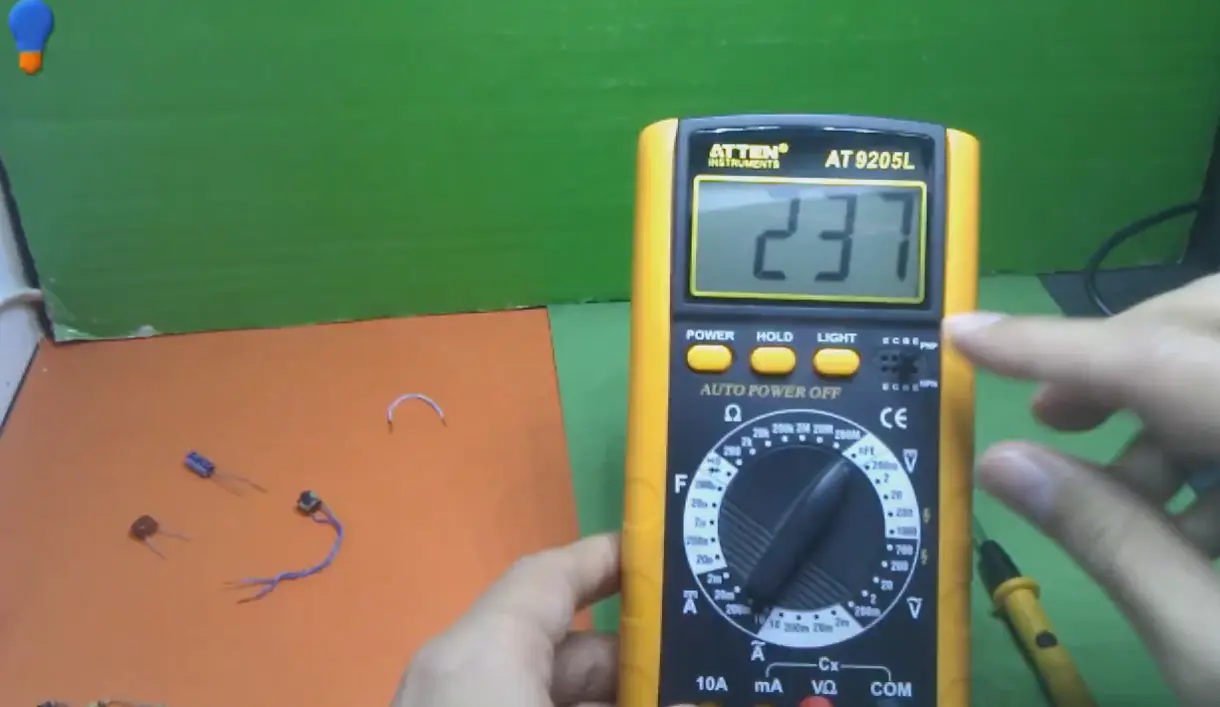

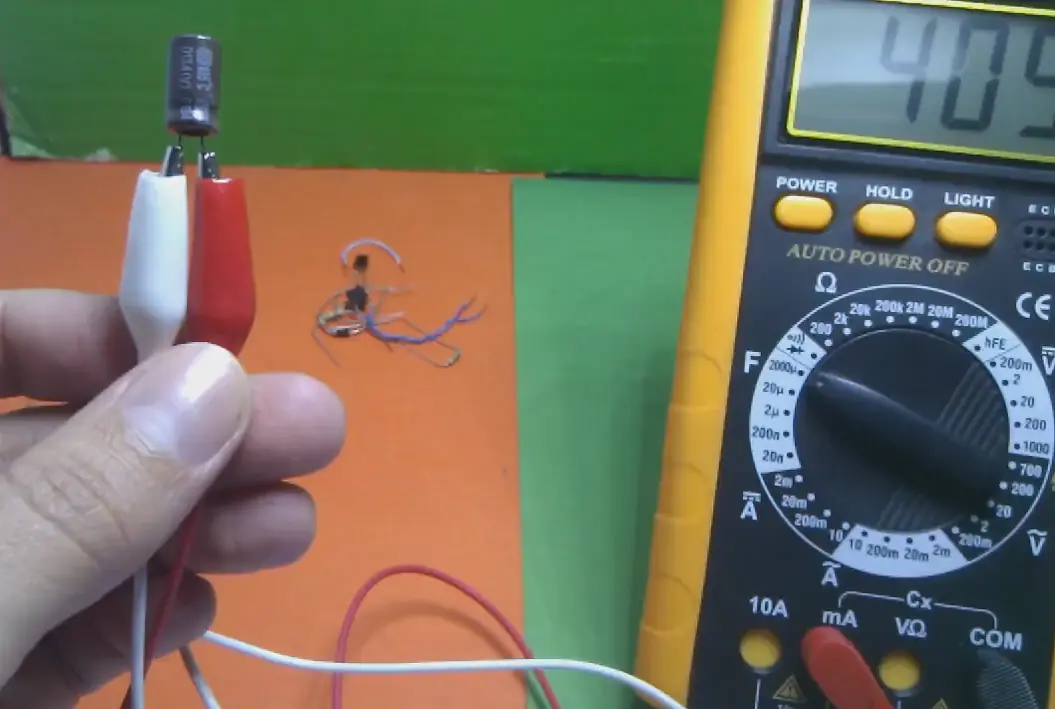

Aquí les muestro como medir capacitancia en microfaradios, tanto de capacitores electrolíticos como de no electrolíticos.
Aquí les dejo el vídeo con todos los detalles, espero les guste:
*******************************************************
