En esta oportunidad les traigo una segunda entrega sobre el curso tutorial que estoy haciendo orientado hacia las reparaciones, en esta oportunidad les hablo sobre los transistores y los reguladores de tensión. Como ustedes saben los transistores son componentes muy usados y fundamentales en la electrónica.

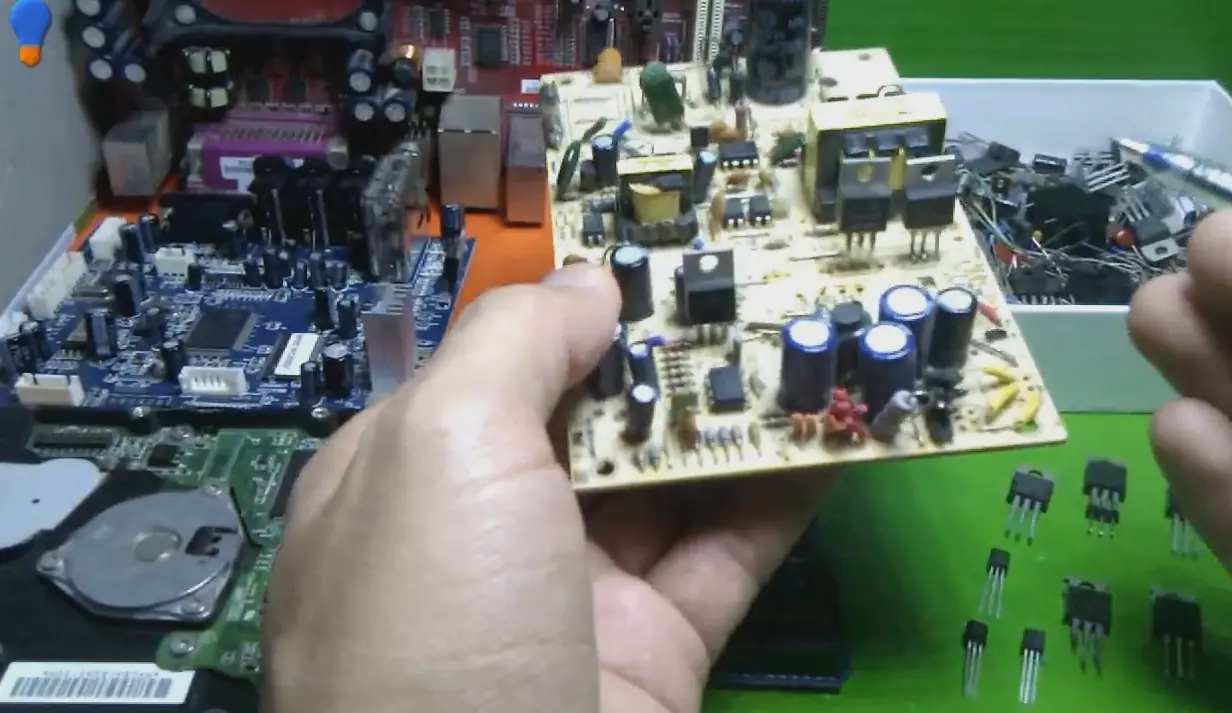

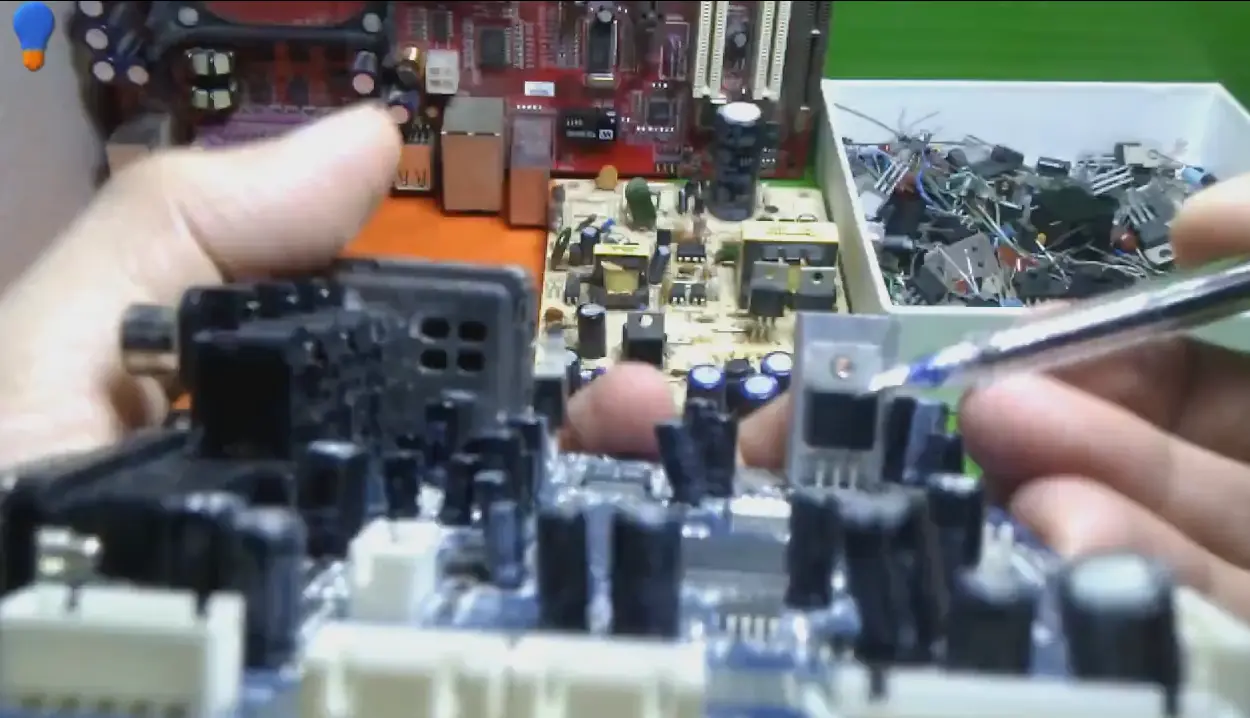

Aquí comienzo mostrandoles algunos transistores en varias placas electrónicas para que ustedes aprendan desde lo mas básico y desde los aparatos y placas electrónicas, es una modalidad que estoy aplicando en este tutorial para que los que se están iniciando en las reparaciones aprendan de manera acelerada lo fundamental!
Mostrandoles los componentes en la placa directamente y explicándoles sobre su uso es la mejor manera de enseñarles electrónica!

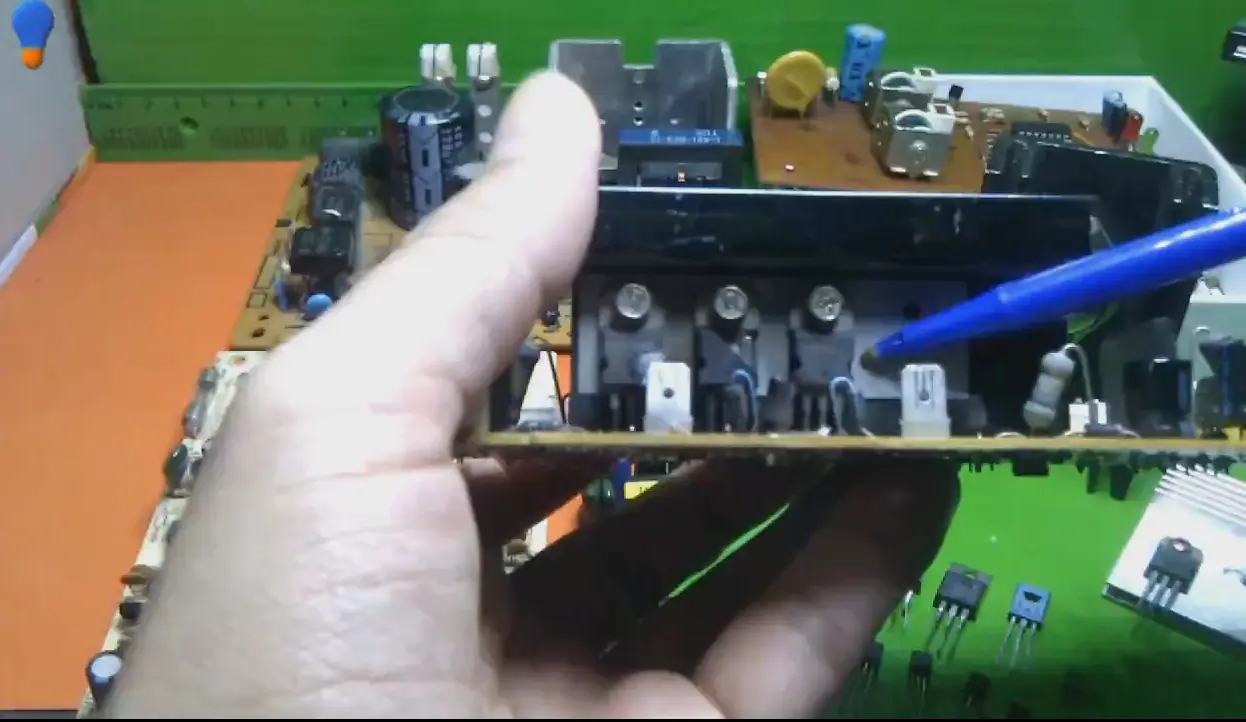

En la placa vemos algunos transistores mosfet de potencia que son usados por un ups para la parte inversora!

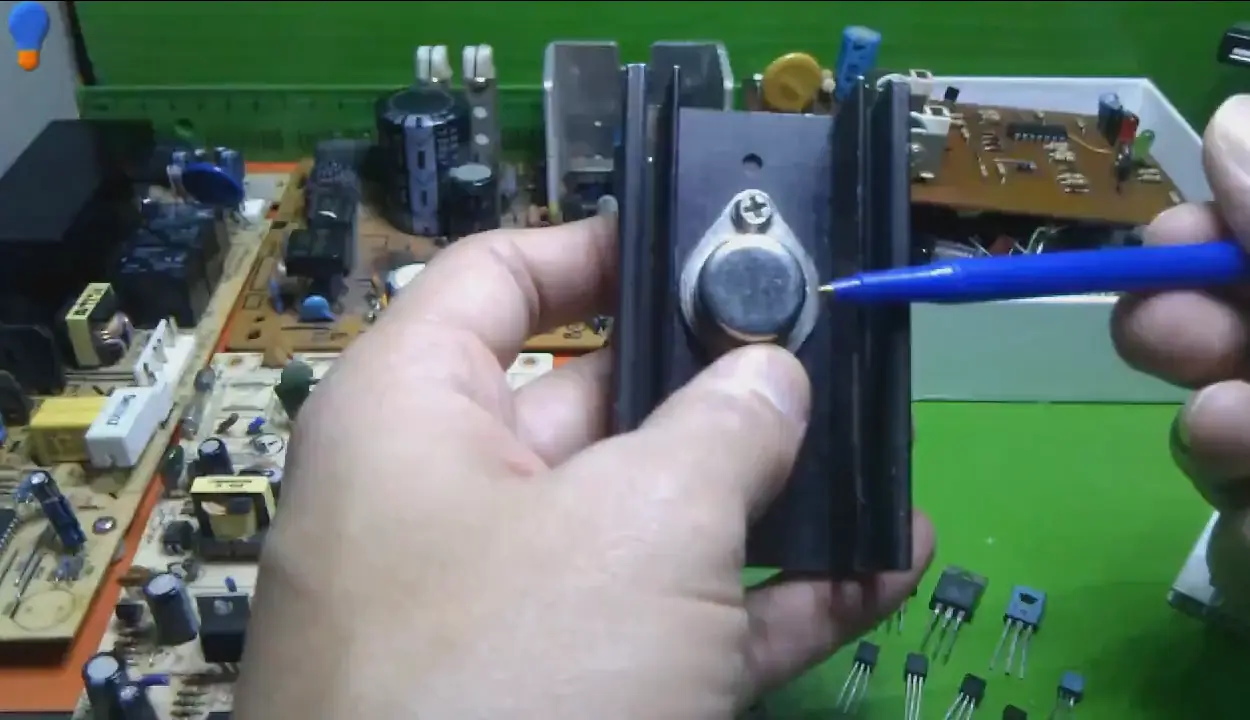

Los transistores de potencia generalmente requieren disipadores para trabajar de manera correcta, ya que al trabajar con mas corriente requieren mayor disipación!

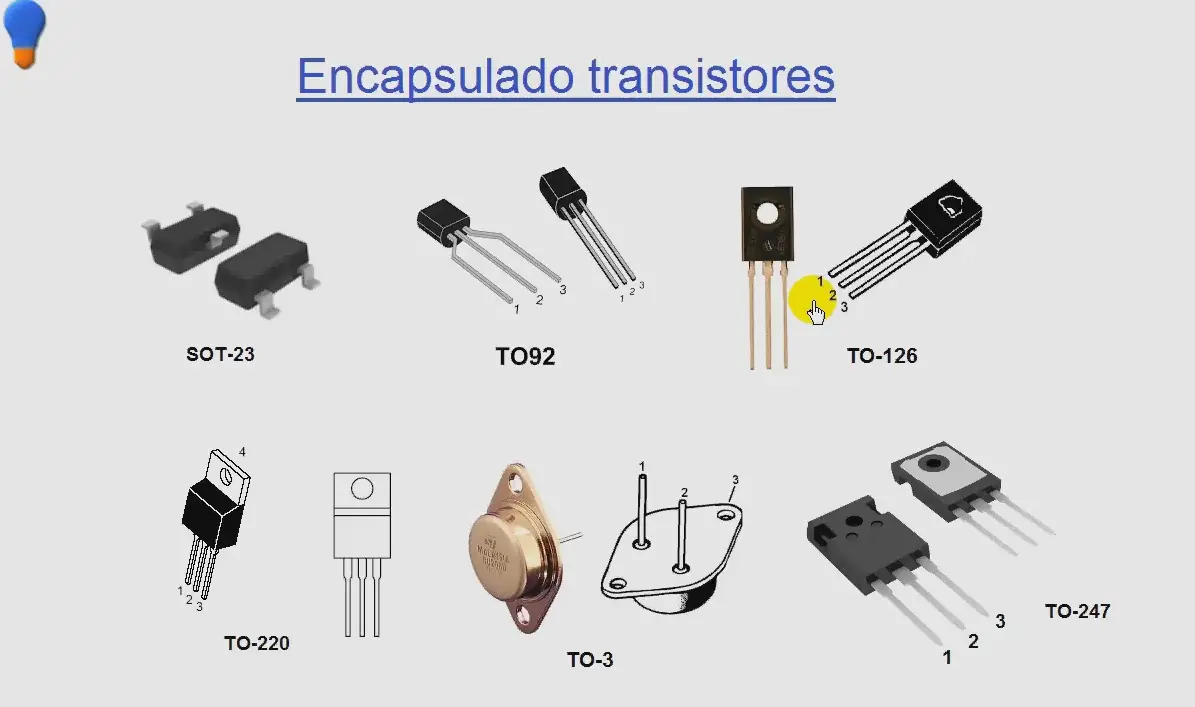

Aquí les muestro los encapsulados mas usados para los transistores, solo faltan los de montaje superficial ya que de estos hablare mas adelante en otro tutorial!

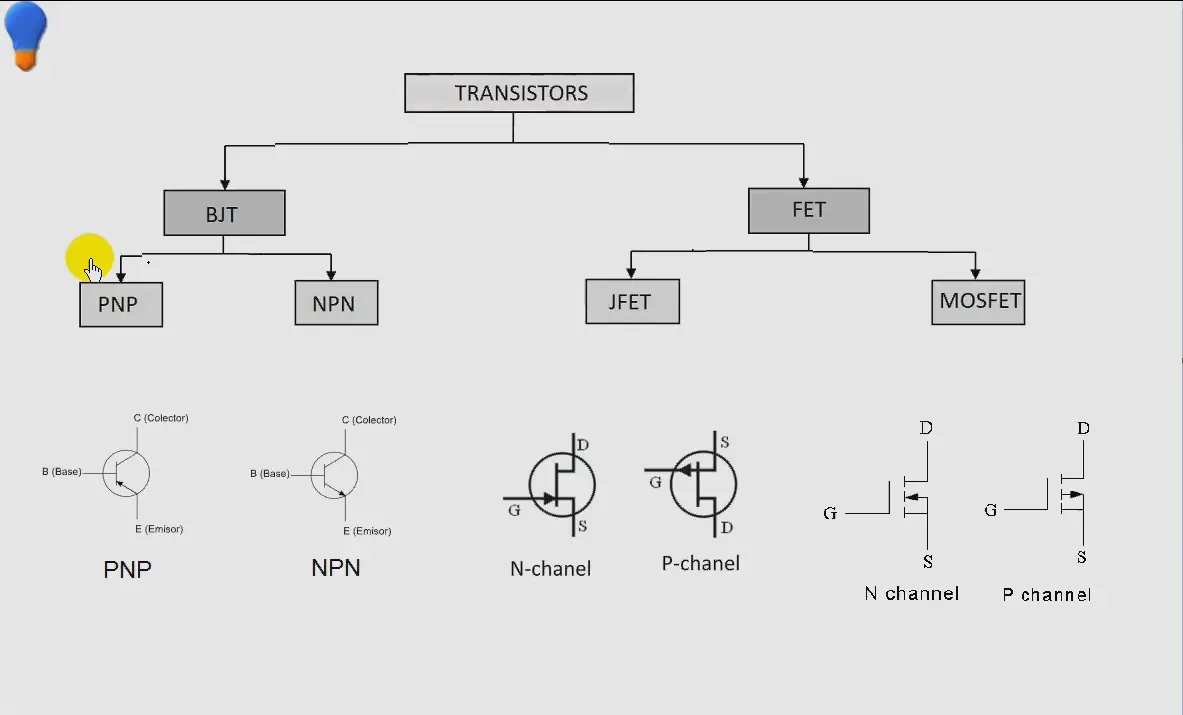

Los transistores los podemos clasificar de la siguiente manera, los bipolares que son los pnp y pnp, y los fet que se clasifican en jfet y mosfet, y estos a su ves se clasifican en canal n y canal p.

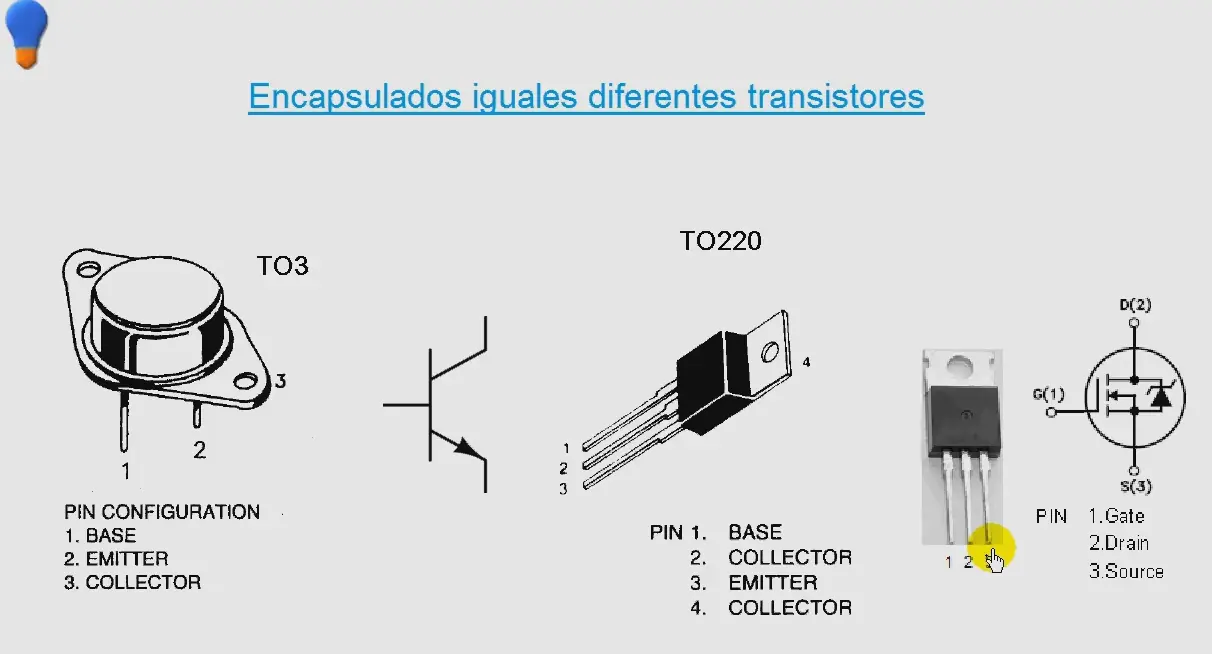

Una cosa que quiero aclararles a los que se inician en este mondo de la electrónica es que en un mismo tipo de encapsulado se usa para muchos tipos de componentes, esto es algo que quizá algunos principiantes les cause confusión y por eso lo resalto aquí!

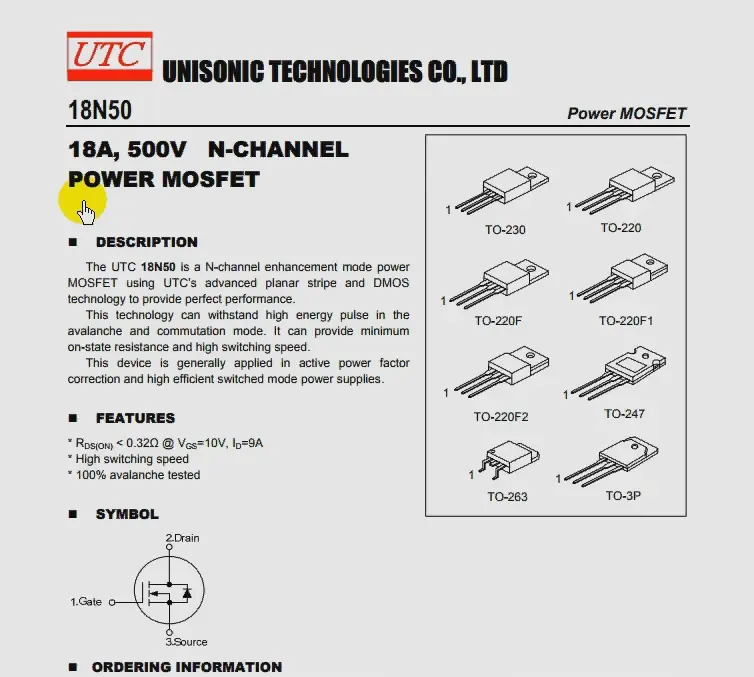

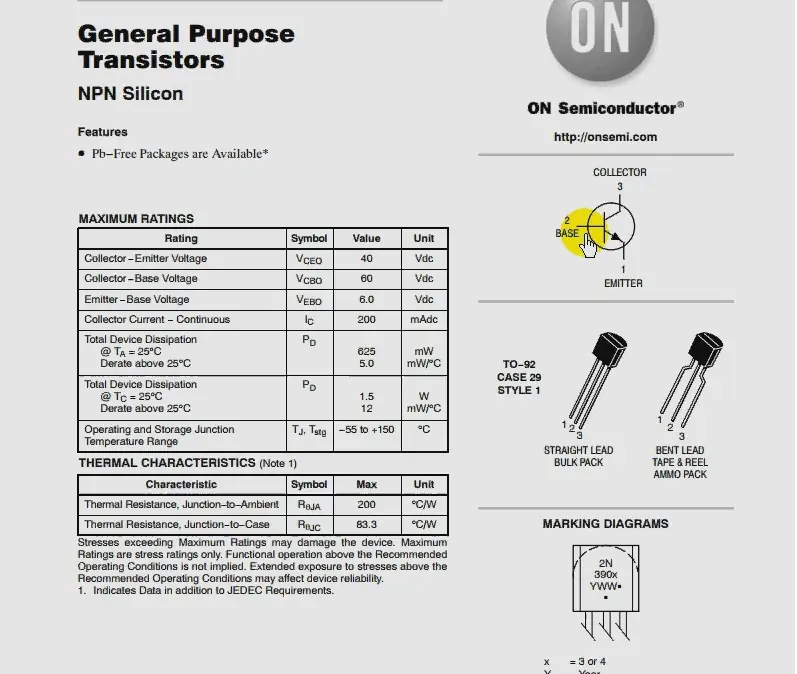

Una de las cosas mas importantes en la electrónica es el uso del datasheet, realmente un buen técnico electrónica debe consultar los datasheet de los componentes que están analizando, yo siempre lo voy a recomendar como una excelente practica!
Los datasheet son las hojas de datos que ofrece el fabricante y en ellas encontramos información relevante sobre el componente como son el diagrama pinout, los valores máximos y nominales de corriente, voltaje, gráficas de algunas pruebas, así como los tipos de encapsulados que usa!

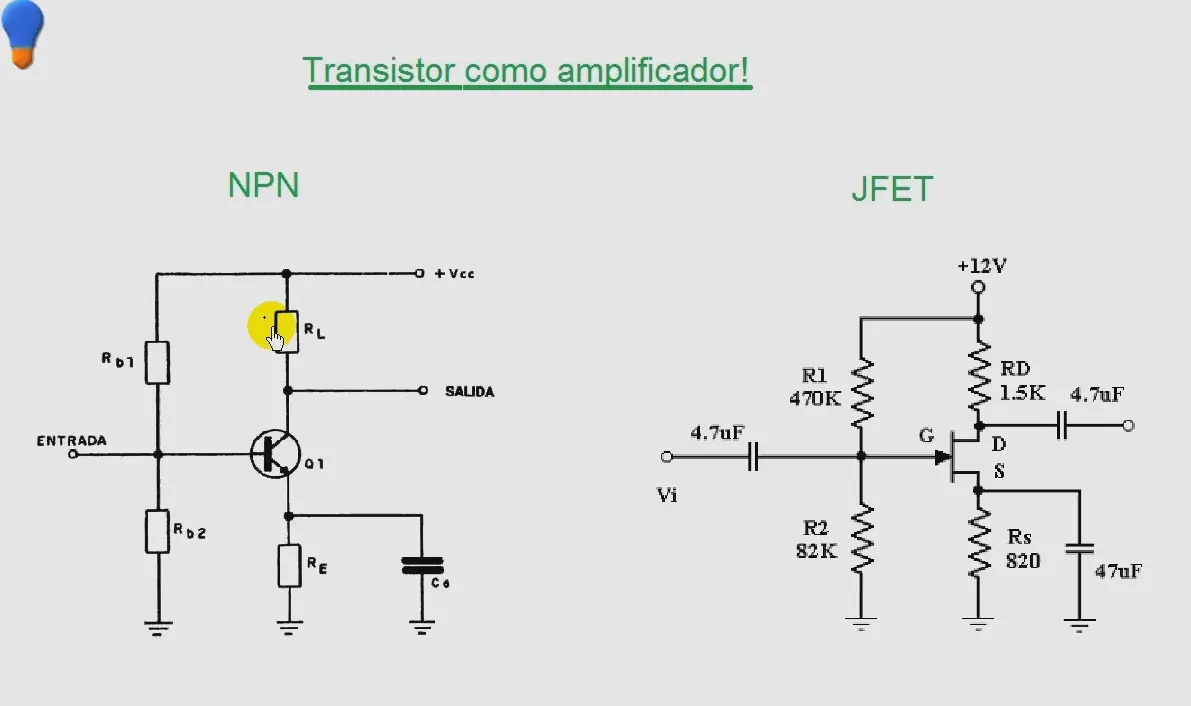

Aquí les muestro algunas configuraciones clásicas de los transistores usados como amplificadores, también les quiero aclarar que los transistores no son amplificadores, ya que hay algunas personas que asocian transistor a amplificador, y realmente un transistor se comporta de diferentes maneras no solo como amplificador!

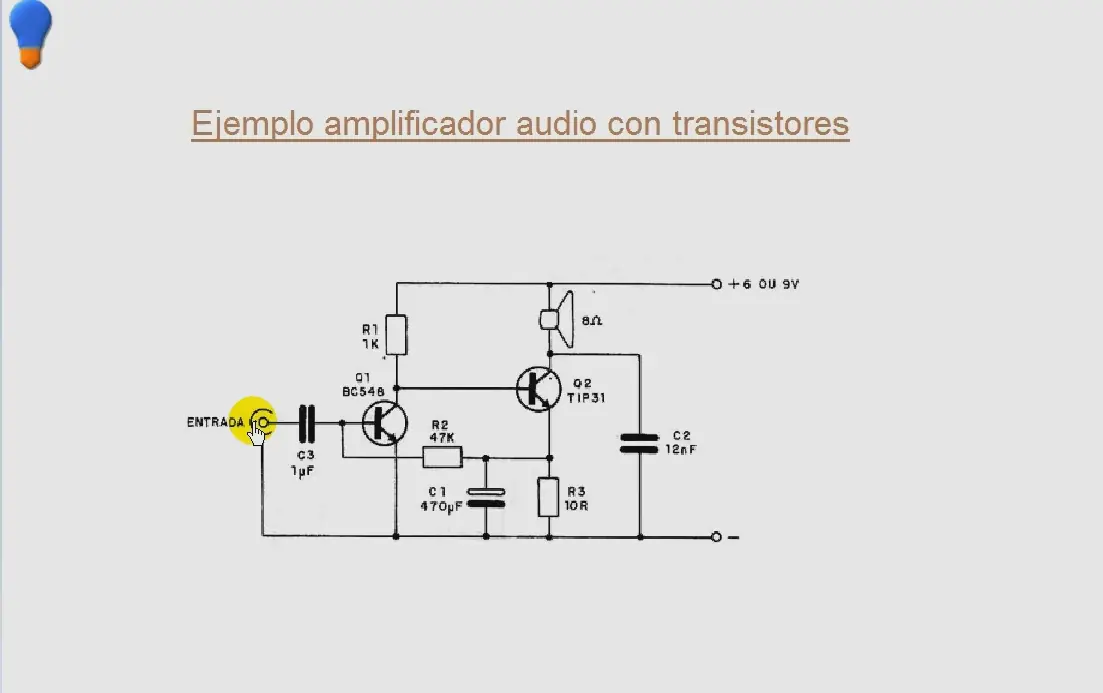

Aquí tenemos un ejemplo básico de un amplificador de audio usando dos transistores!

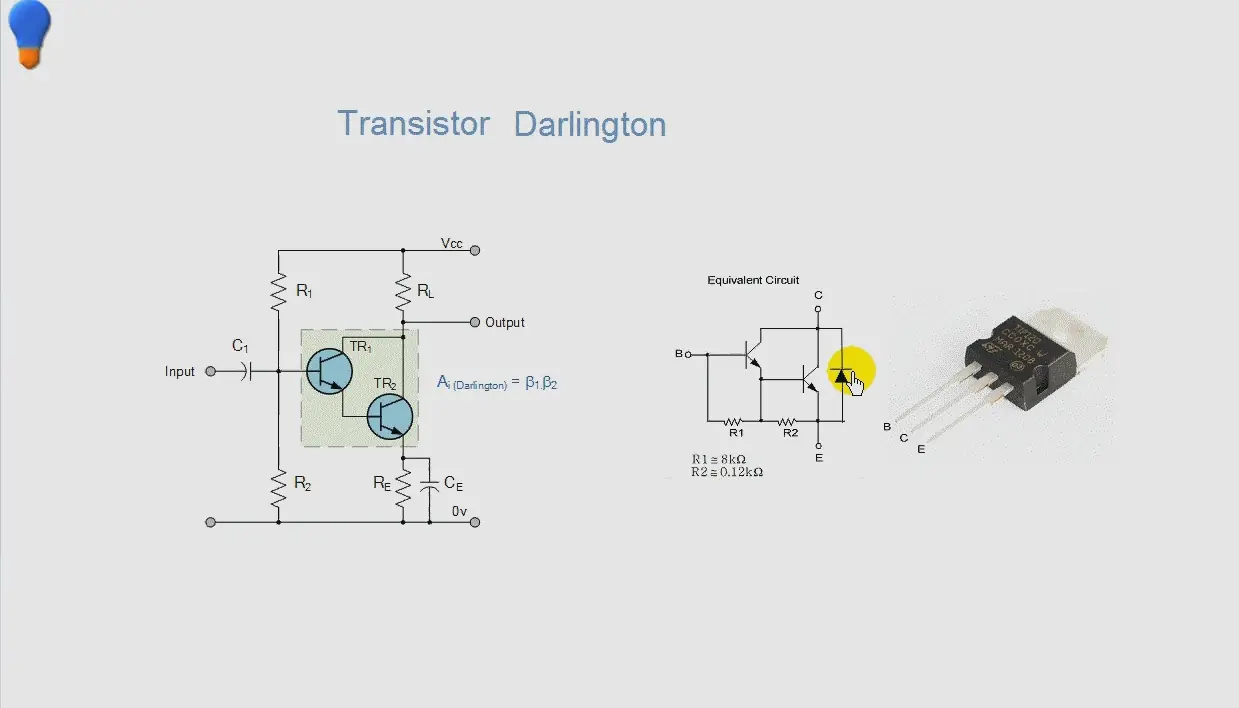

Aquí les muestro el transistor darlinglon, es un tipo especial de transistor, ya que se puede encontrar como un componente independiente y también lo podemos tratar el tema como una configuración de dos transistores. Básicamente un transistor darlington es un transistor bipolar con mayor ganancia!

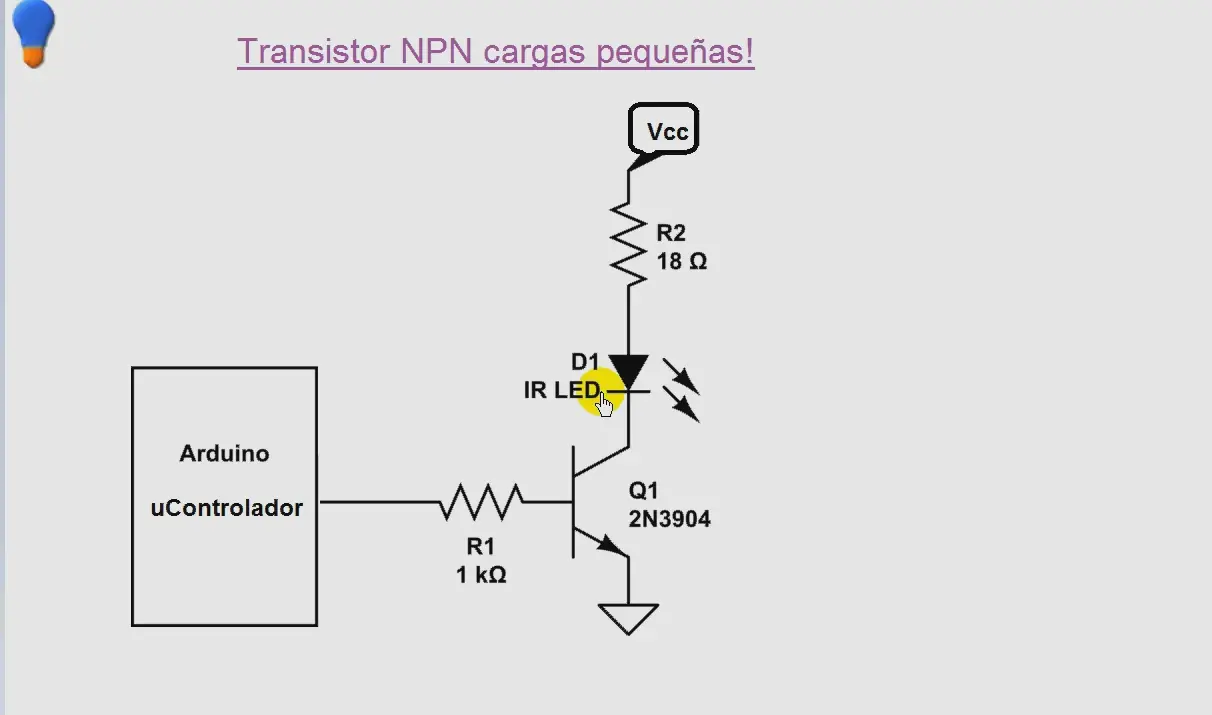

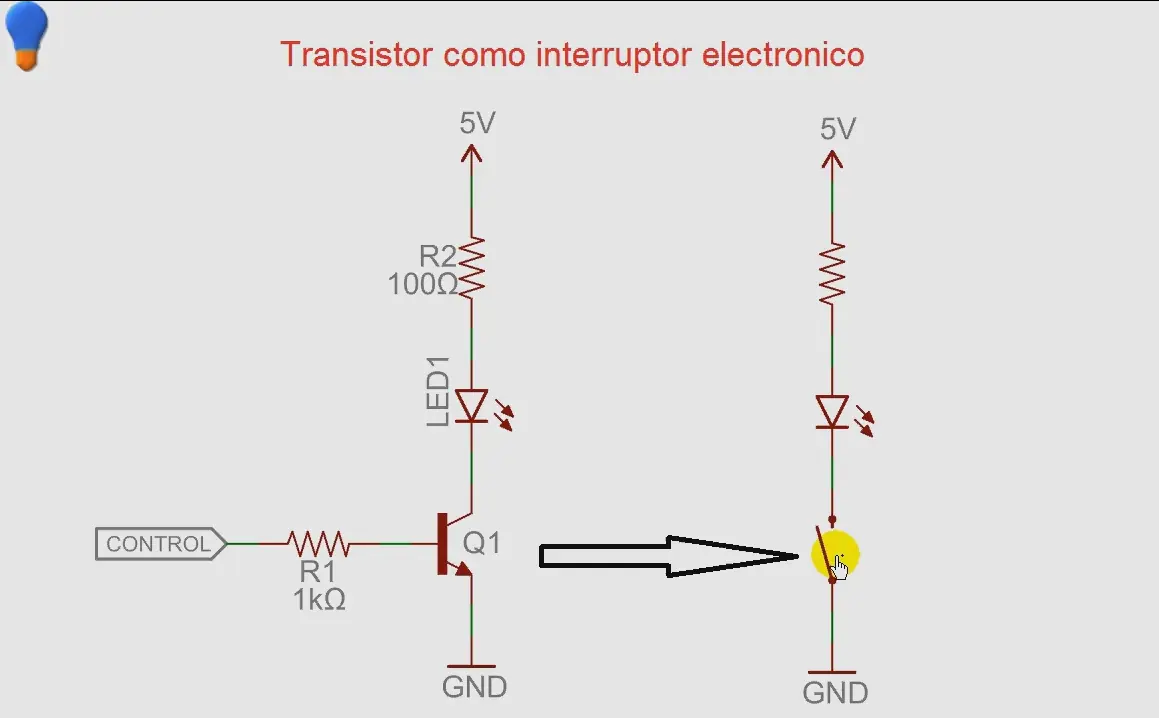

Aquí tenemos otro uso del transistor y que es realmente muy utilizado actualmente y es que un transistor puede ser usado como manejador de cargas pequeñas controlado por microcontroladores por ejemplo!
Es muy importante que ustedes entiendan como trabaja un transistor como suiche activado por componentes electrónicos de baja potencia! Básicamente es como activar un suiche con una corriente muy pequeña!

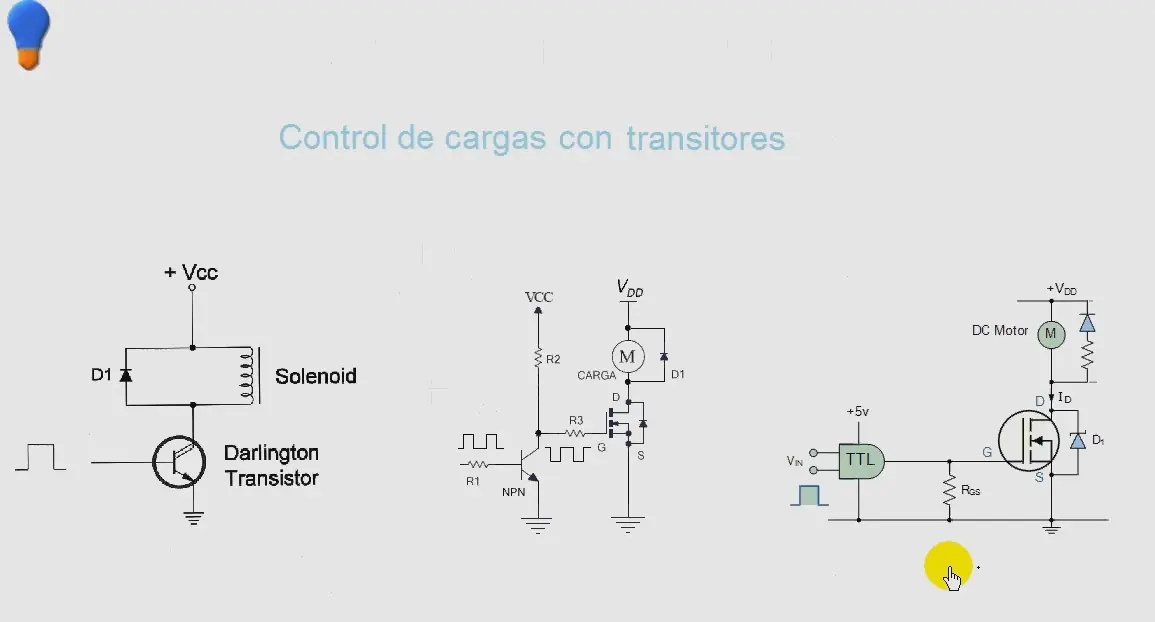

Aquí tenemos otros ejemplos de uso del transistor manejando cargas mas exigentes como solenoide, motores y reles por ejemplo! Como ya deben ir notando los transistores mosfet generalmente se usan para manejar cargas mas exigentes en cuanto a potencia!

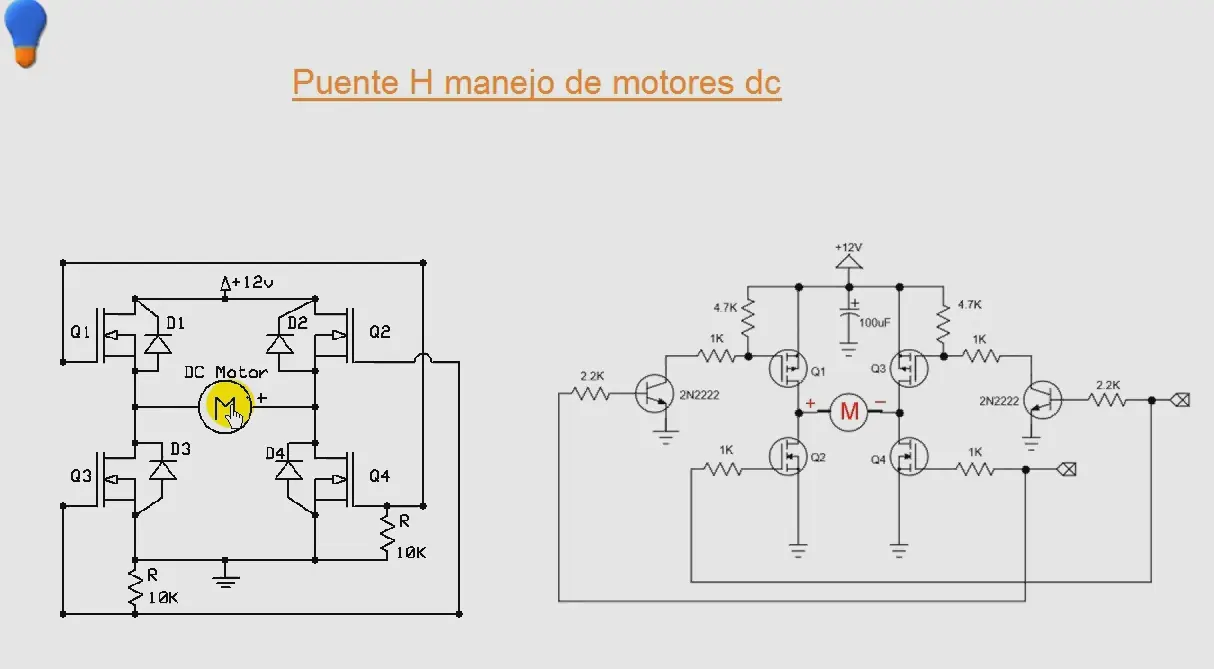

Aquí tenemos otro ejemplo de uso de transistores mosfet en puentes h para el manejo de motor dc y control de sentido de giro!

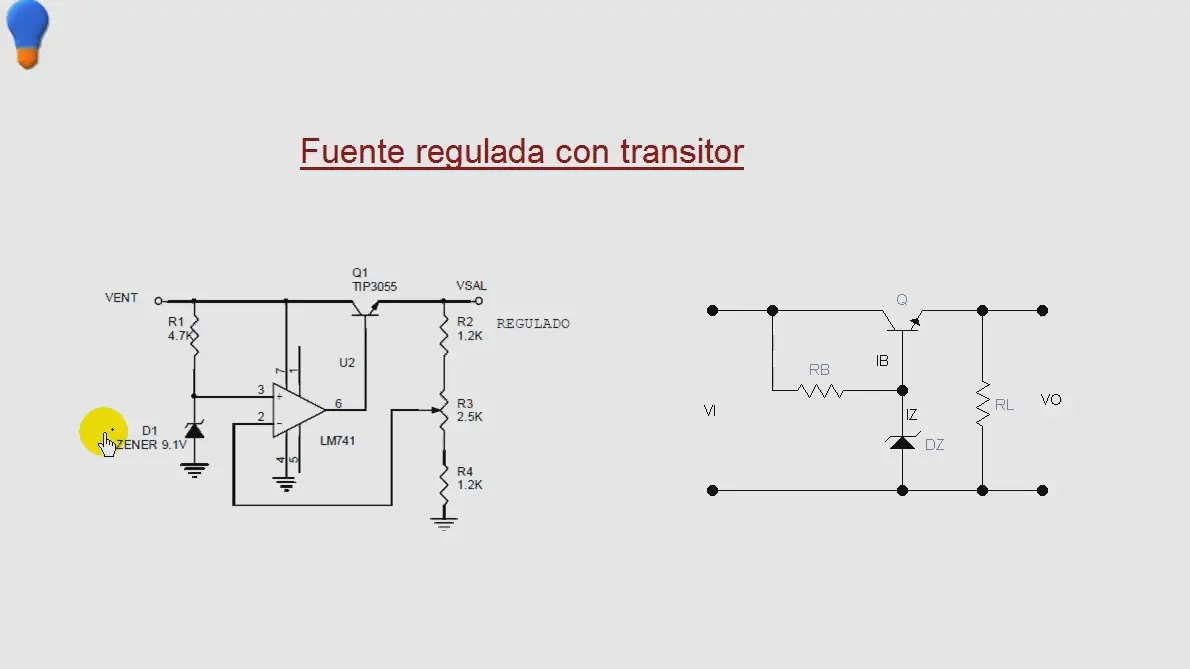

Los transistores también los podemos encontrar en fuentes regulados para elevar la corriente de salida!

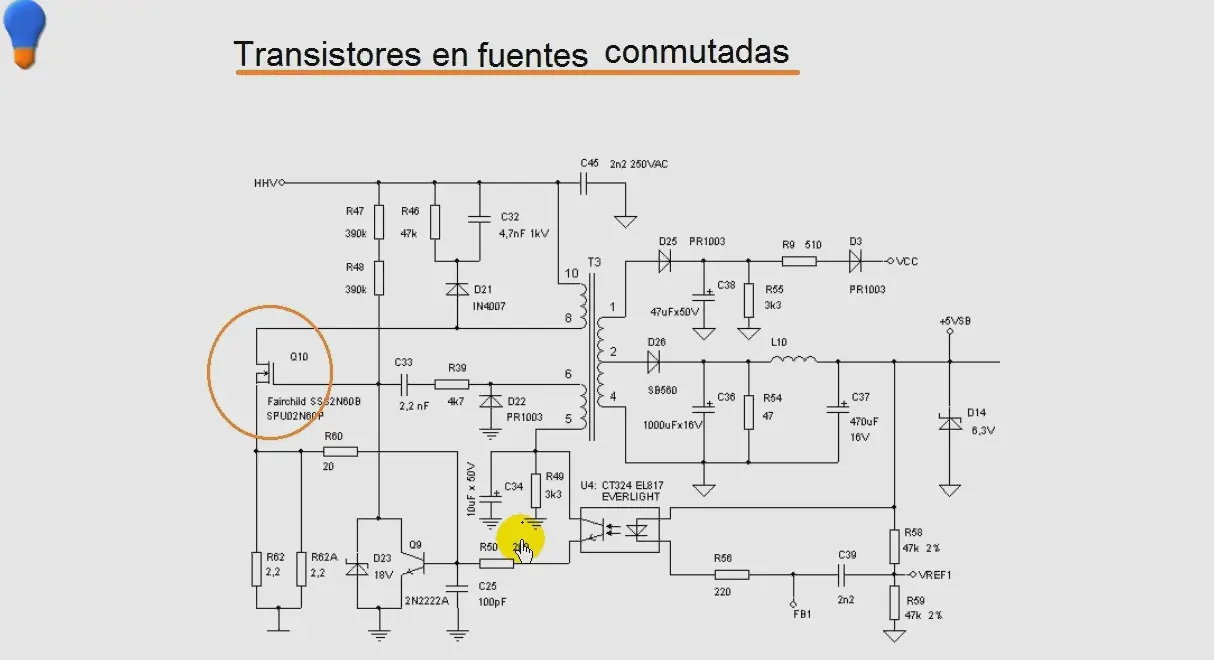

Una fuente conmutada también usa transistores de poder para su funcionamiento como pueden ver! Próximamente voy hacer otro tutorial sobre las fuentes conmutadas ya que son muy usadas actualmente!

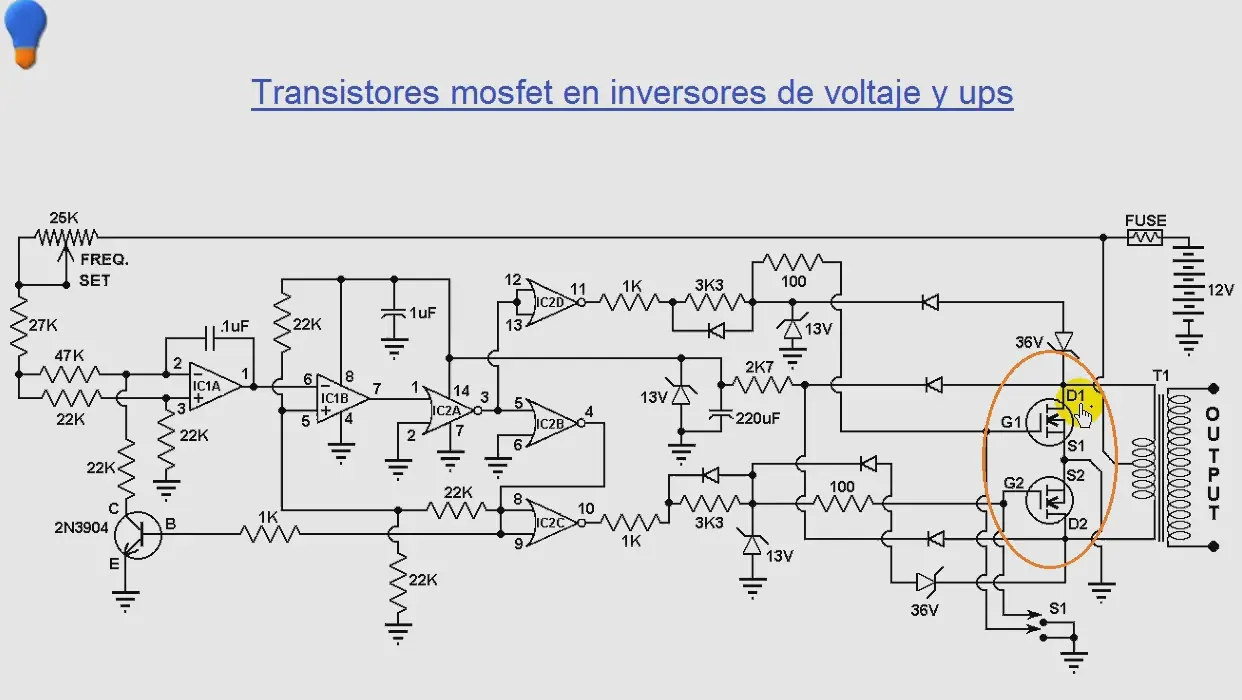

Y como mencione antes en inversores y ups siempre encontraremos transistores mosfet de poder ya que es una etapa fundamental para lograr la salida ac!
Aquí comenzamos con los reguladores, como ustedes deben saber los reguladores monolíticos también son muy utilizados en la electrónica y los encontramos en muchas placas electrónica, también perteneces a la etapa de la fuente generalmente!
Los reguladores tienen los mismo encapsulados de los transistores ya que estos tienen tres pines también, generalmente los reguladores vienen en encapsulados de potencia para colocarlos con disipadores!
Los reguladores los podemos encontrar en tarjetas madres de pc, disco duros, tarjetas con microcontroladores (como arduino por ejemplo), reproductores, fuentes de alimentación!

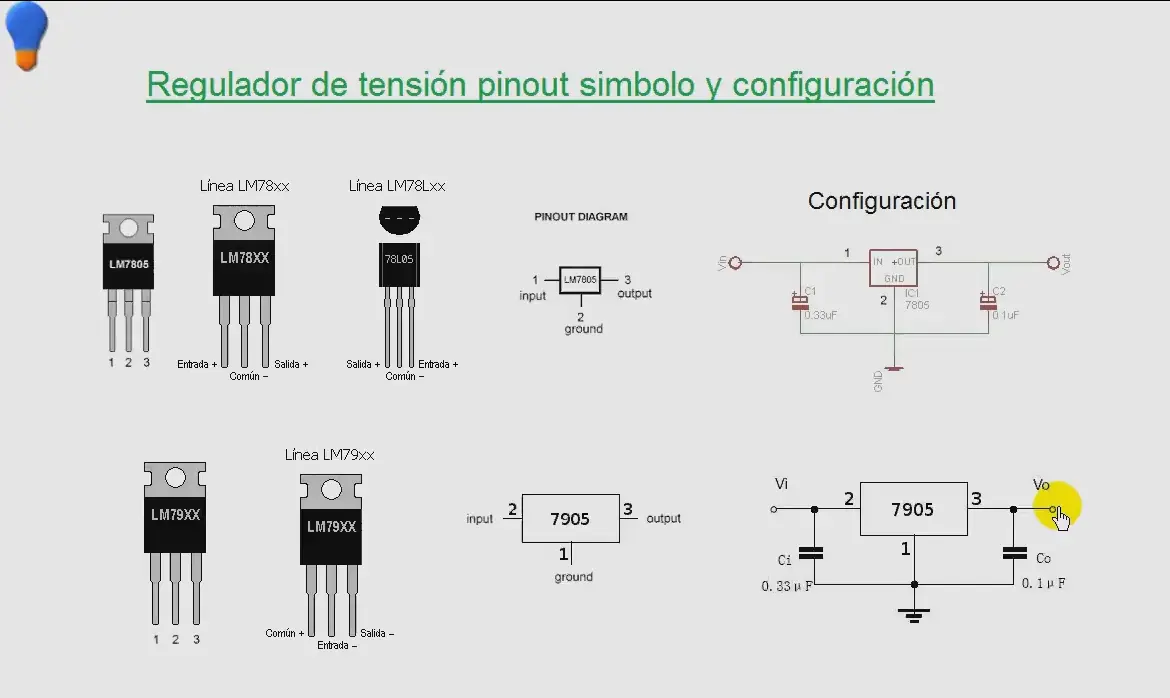

Aquí podemos ver su pinout y su configuración típica! Los reguladores que comienzan con 78xx son los positivos y los 79xx son los negativos! Tanto la serie 78xx como la serie 79xx son reguladores fijos donde xx representa el valor de salida!

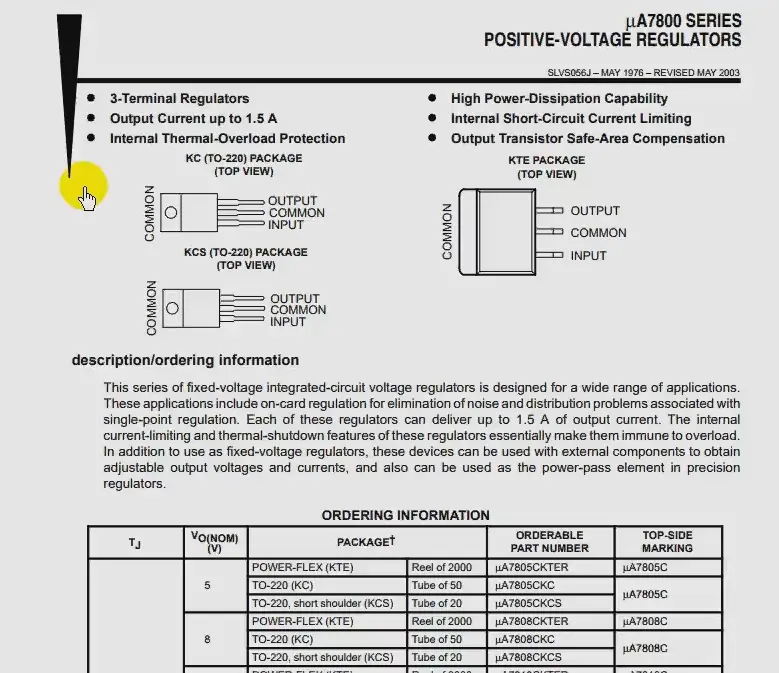

Para obtener toda la información de cada regulador deben consultar el datasheet también, por ejemplo en el datasheet conseguimos los valores de entrada que son muy importante!

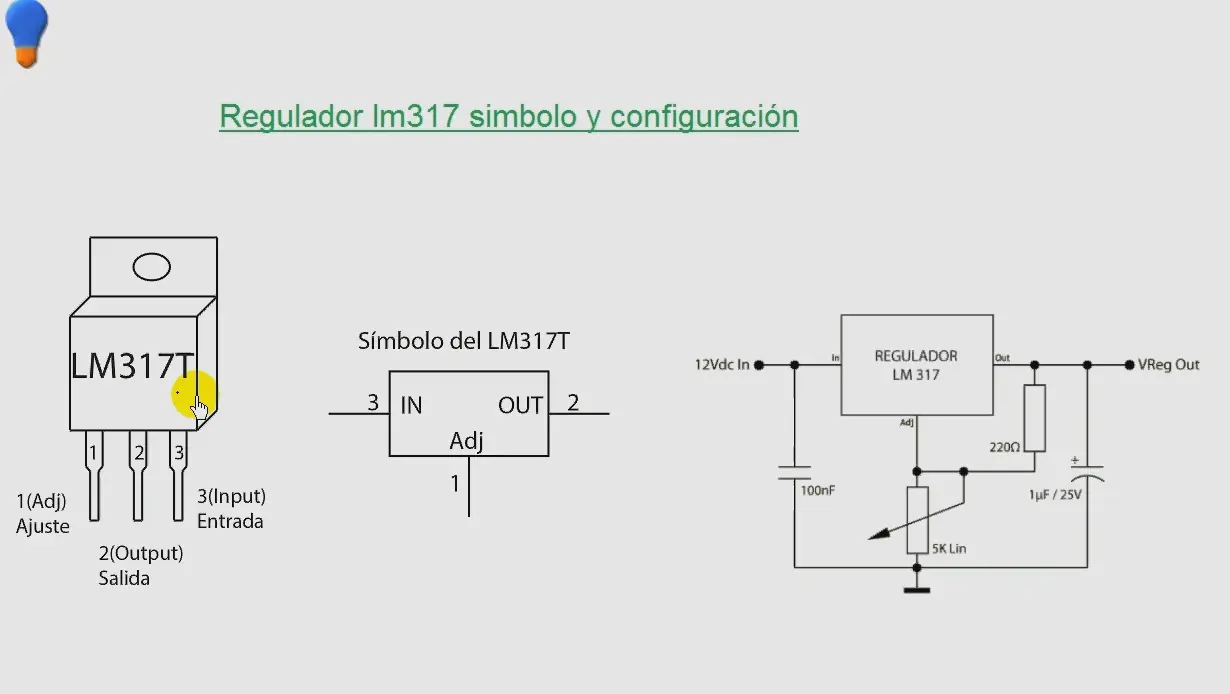

Aquí tenemos otro tipo de regulador que es variable, es el lm317 y es uno de las mas usados en las fuentes reguladas!

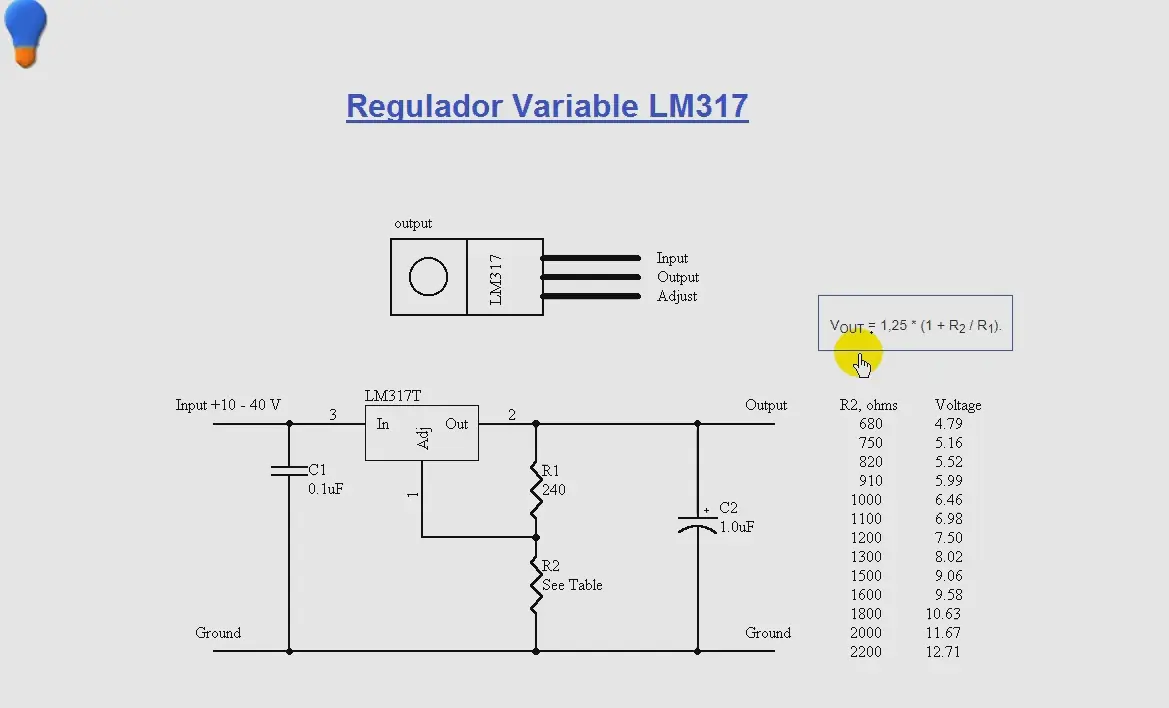

Aquí podemos ver una tabla de valores para obtener diferentes valores de salida, y también les muestro la ecuación para dicha configuración!

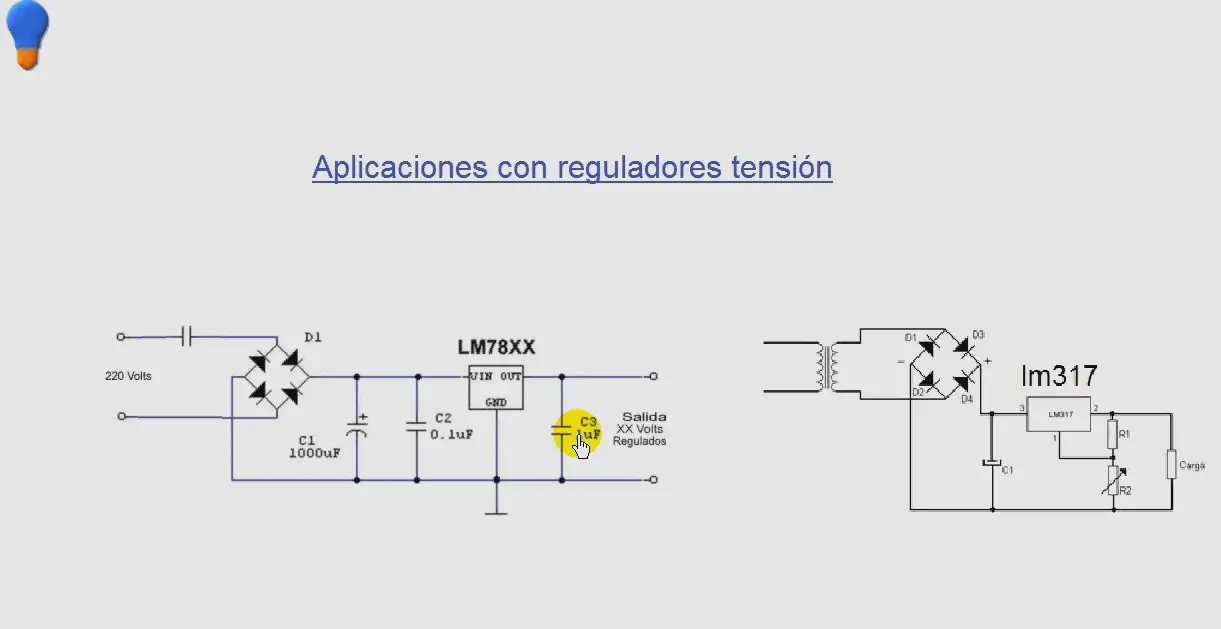

Aquí les muestro dos aplicaciones típicas, en el primer caso una fuente con lm78xx y fuente capacitiva y en el segundo caso una fuente con transformador y regulador variable!
Aquí les dejo el vídeo completo del tutorial:
*******************************************************
