En esta oportunidad les traigo un tutorial sobre electrónica básica orientado hacia las reparaciones, la idea es orientarles para que ustedes entiendan mejor todo este tema de la electrónica y puedan hacer las reparaciones con mayor confianza!
En esta primera parte les hablo sobre cuatro componentes fundamentales como son las resistencia, los capacitores, los inductores y los diodos, espero les sea de gran ayuda.
Esta es una primera parte de una serie de vídeos tutoriales que voy a seguir haciendo.

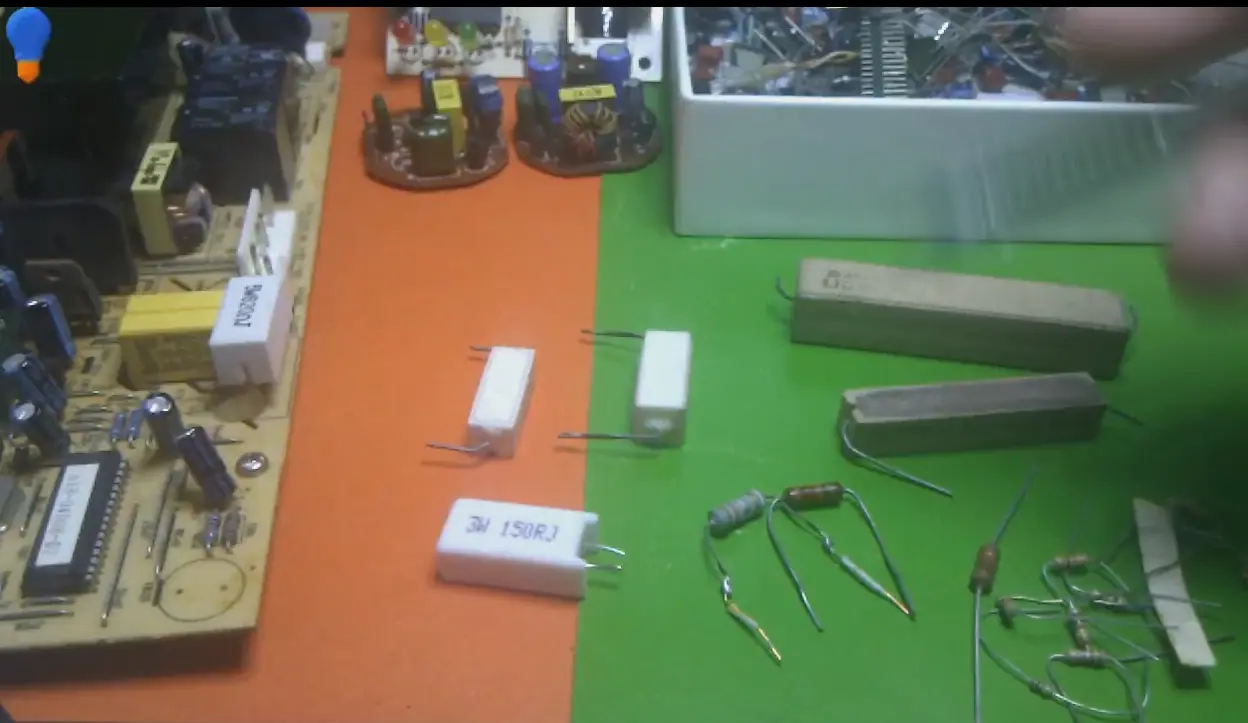

Un componente de los mas usados y que se consigue en una gran cantidad en las tarjetas electrónicas son las resistencias, por tanto vamos hablar de ellas en primer lugar, vienen en diferentes tamaños y traen unas bandas de colores con la cual podemos averiguar cual es su valor!
Comencemos con su simbologia y su unidad!

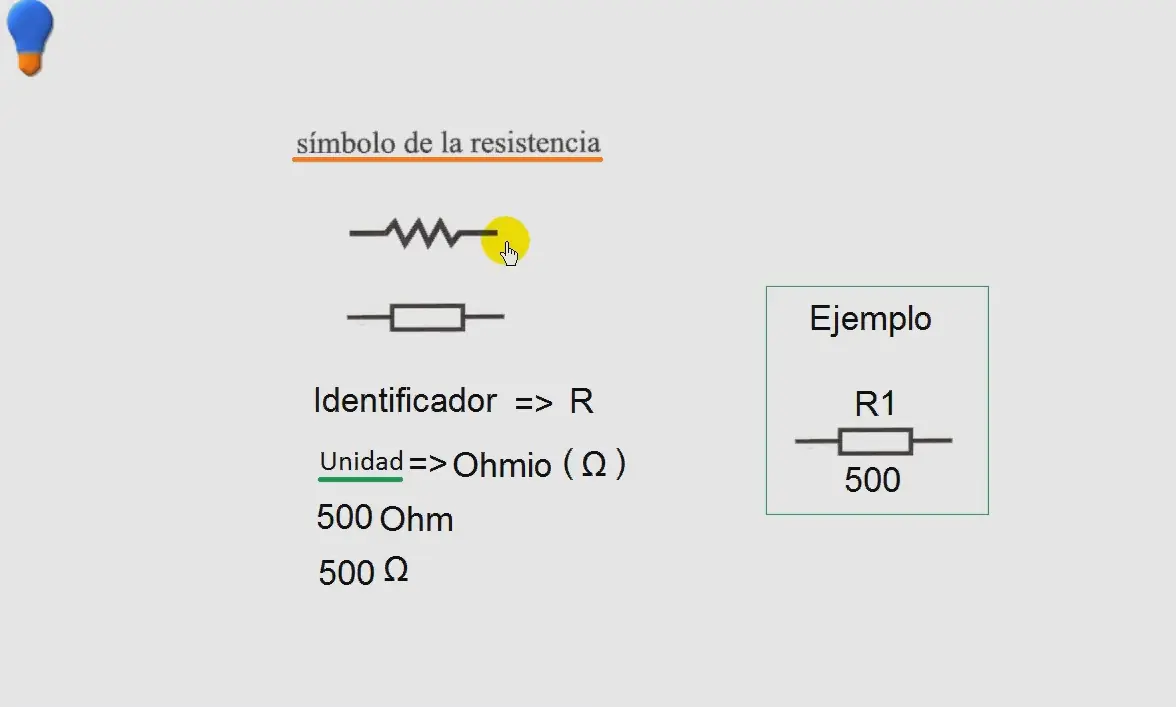

Aquí podemos ver para la resistencia se pueden usar dos símbolos de manera indiferente!

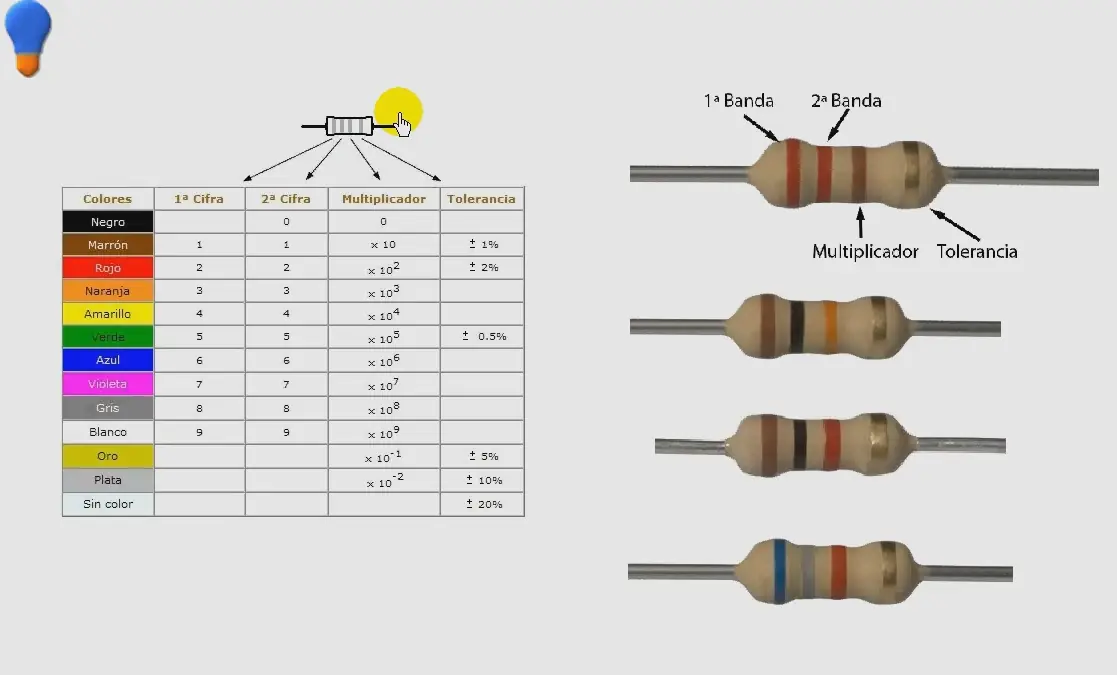

Aquí podemos ver la tabla para calcular la resistencia

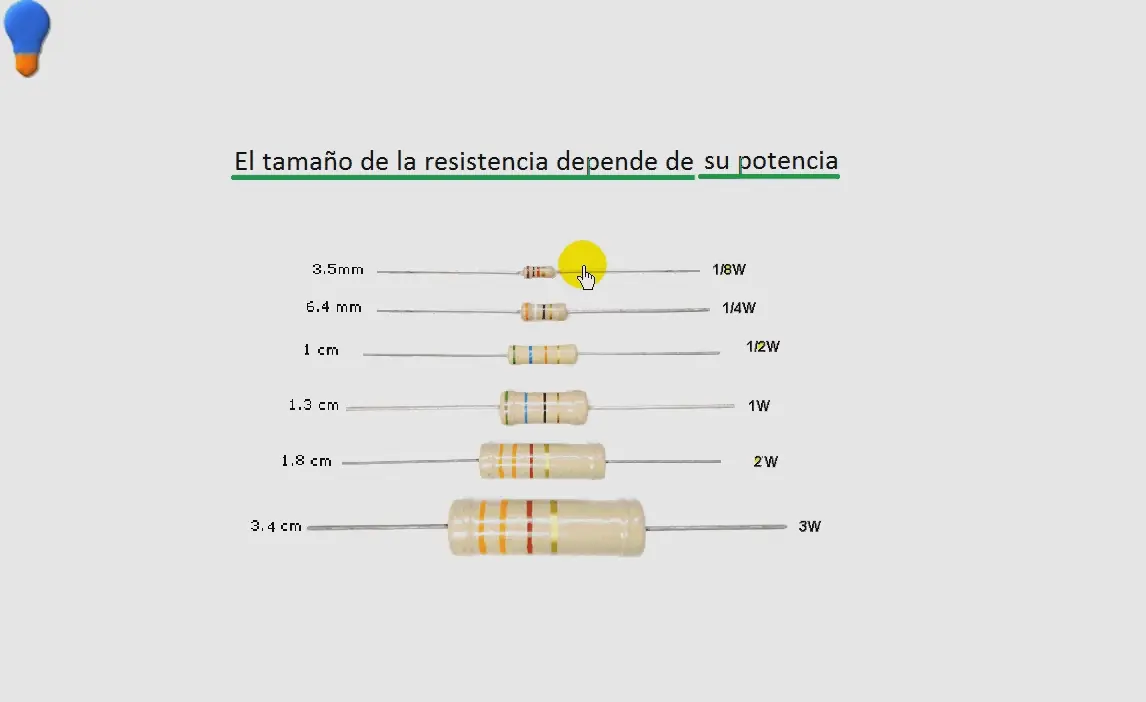

Y la potencia depende mas del tamaño, aquí esta una tabla referencial.

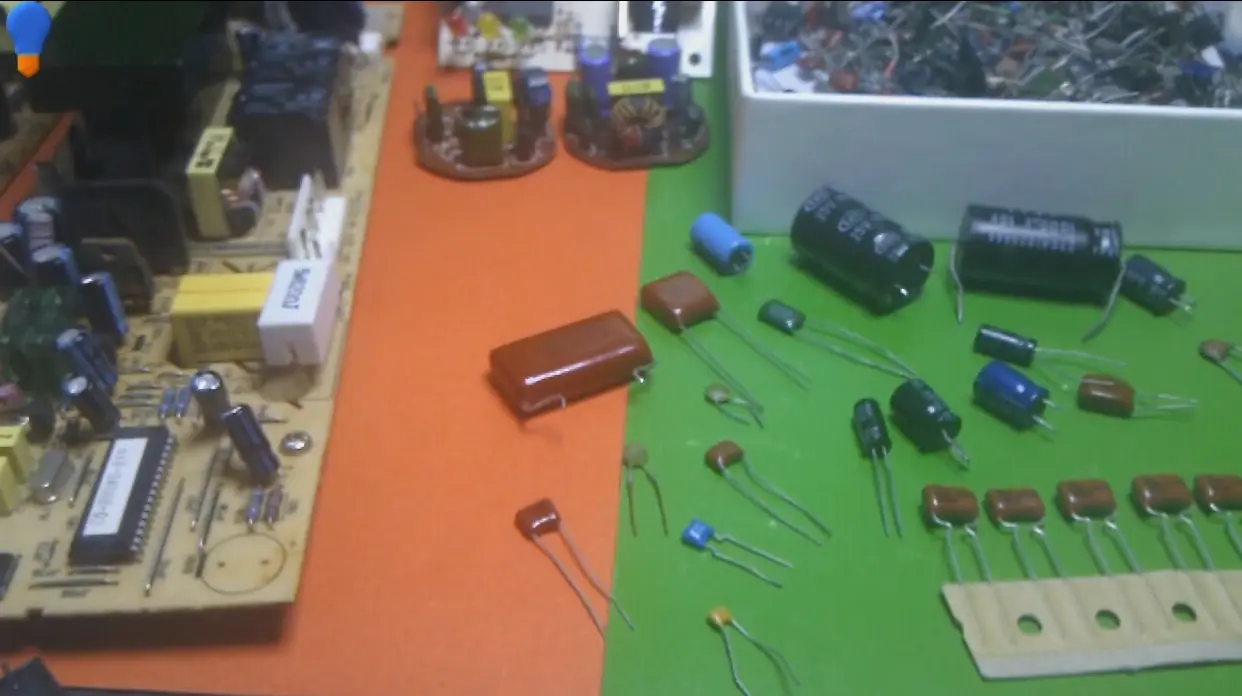

Luego pasamos a los capacitores, estos elementos serian las segundas partes mas usadas luego de las resistencias, los capacitores los podríamos dividir en dos grandes grupos como son, los capacitores polarizados (electroliticos) y los no polarizado (cerámica, poliester, multicapa)

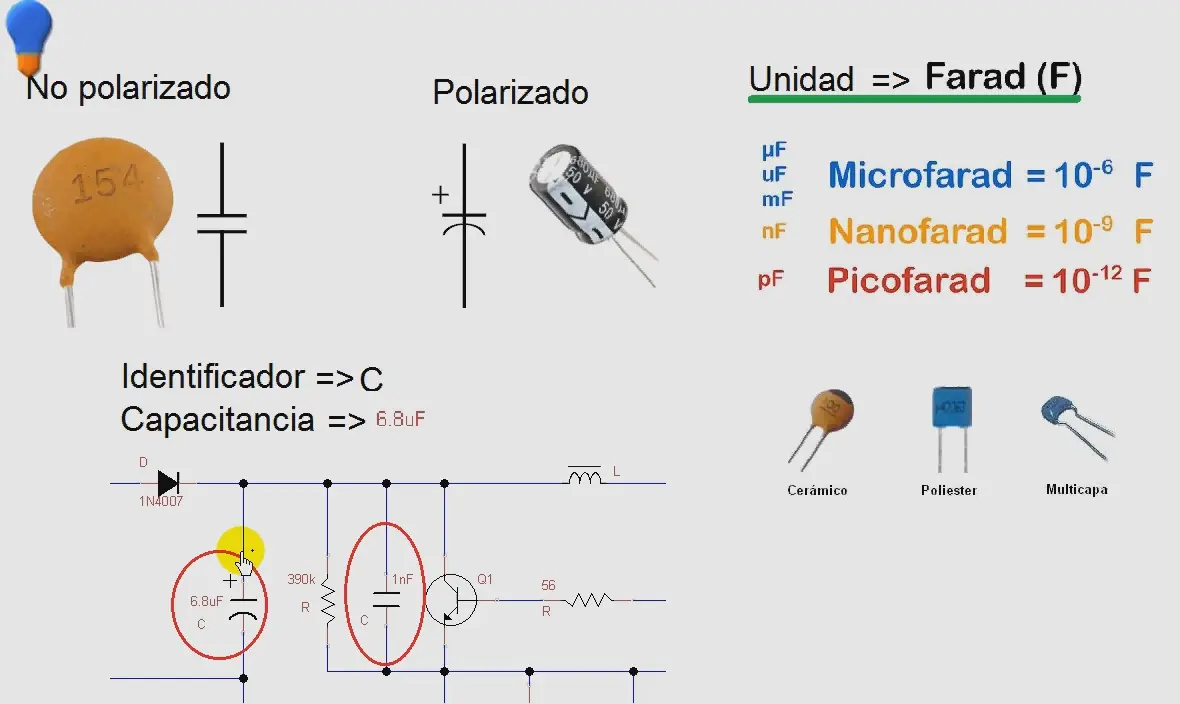

Aquí podemos ver la simbologia, la unidad es el faradio aunque generalmente se expresa en microfaradio o nanofaradio.

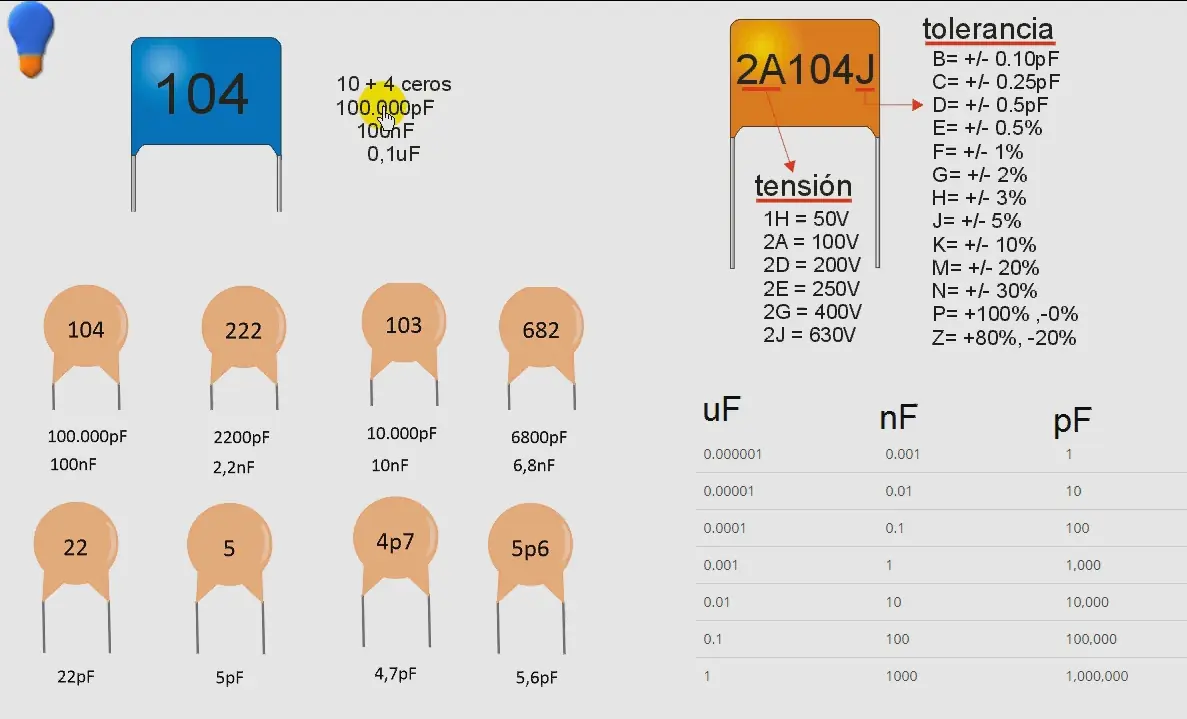

Aquí vemos como obtener el valor de la capacitancia según el codigo y también podemos obtener el valor de voltaje de cada capacitor.
Aquí podemos ver la simbologia de los inductores que es lo mismo que una bobina

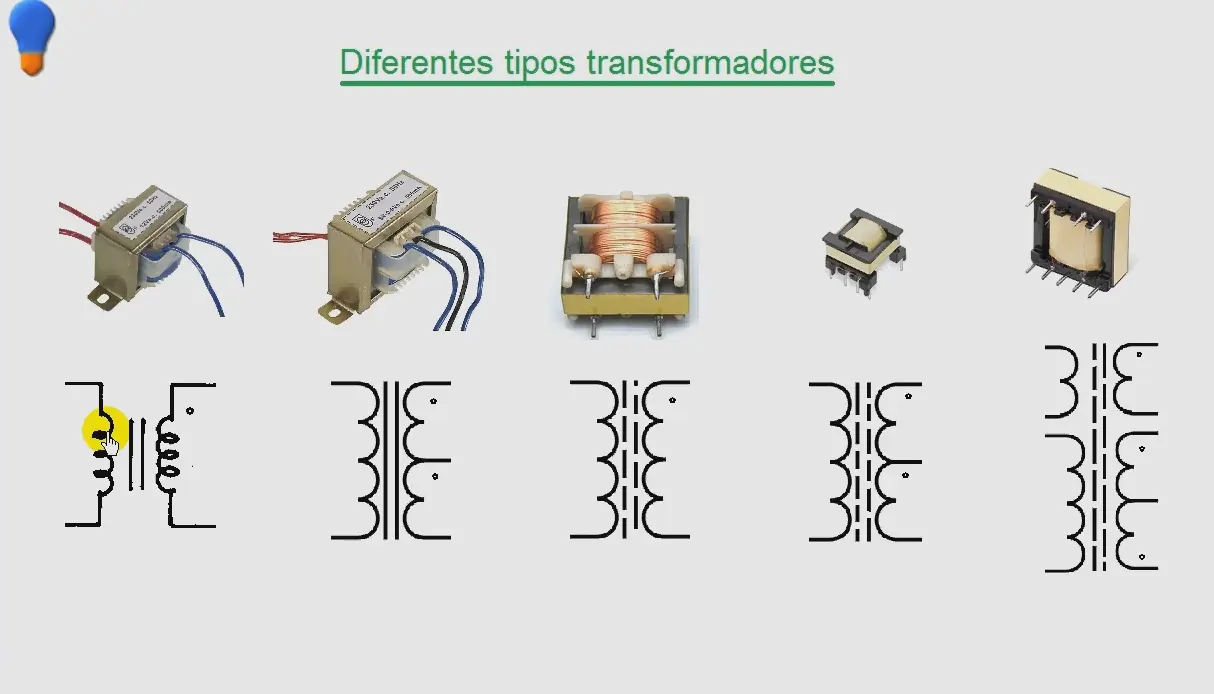

Los transformadores los podemos ver como un tipo especial de inductor o inductores arrollado en un núcleo, aquí les muestro la simbologia.

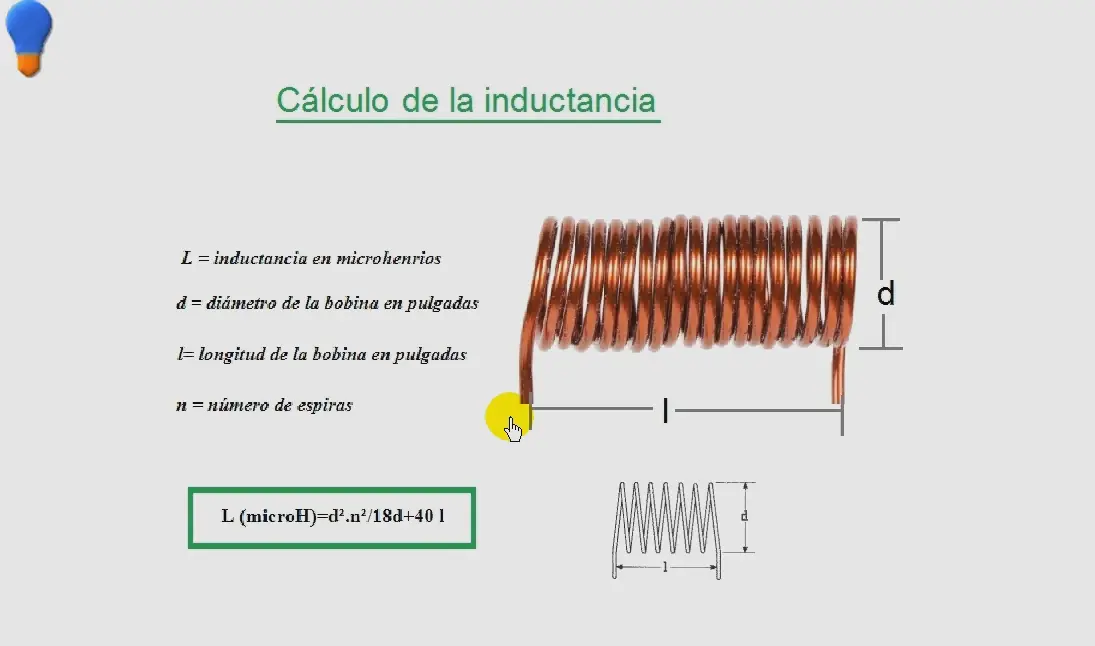

Aquí también les muestro como calcular la inductancia a partir de su longitud, diámetro u numero de vueltas.

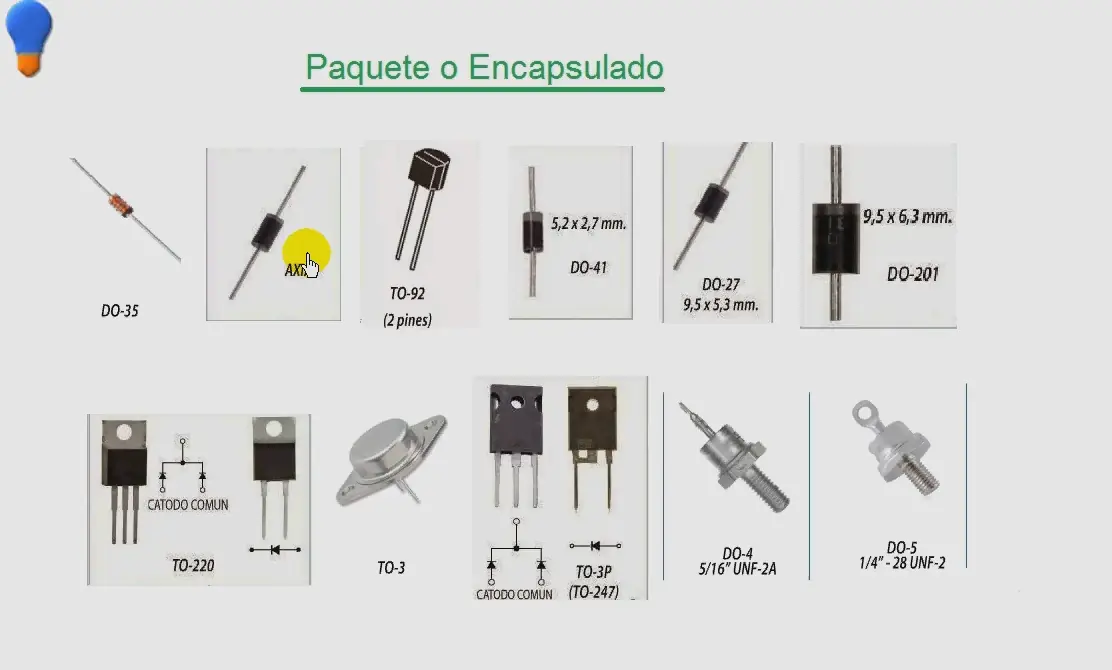

Y por ultimo en este tutorial vamos con los diodos, aquí les muestro los diferentes encapsulados de los diodos

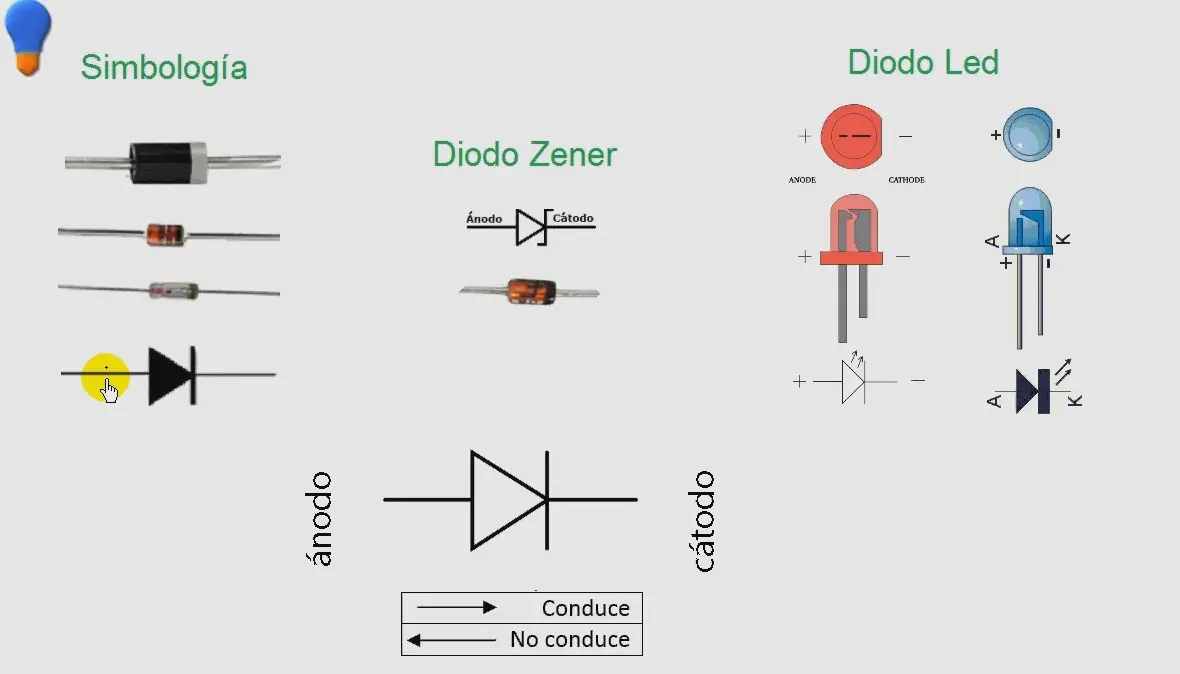

Aquí les muestro la simbologia de varios tipos de diodos, como son el zener, el led y el diodo común.
Bueno aquí les dejo el vídeo completo para mas detalles:
*******************************************************
Si les ha gustado siganme, voy a seguir publicando...
*******************************************************
