Hola a todos!. Hace dos días estaba mirando Shouts y me encontré con este:
Me llamo la atención. Y decidi comprar uno, al no encontrarlo en argentina. Decidí diseñarlo y fabricarlo.
Precio de Sparbar:
Bueno les comento que en este post solo se tratara del diseño de Spabar, en el cual mi intención es realizarlo con productos estándar del mercado, evitando así mecanizados. También me gustaría que ustedes me ayuden en el diseño del mismo y den sus opiniones a fin de llegar a un diseño económico y de fácil fabricación, para que cualquiera pueda fabricar uno.
El diseño en seria este:
Detalles:
La chapa que va a la pared sera de 150 x 150 mm con cuatro perforaciones de 10 mm, a la cual va soldada el soporte para el caño rectangular de 70 x 30. Al caño rectangular se le soldara en la otra punta un caño de ø 1 1/2" con dos prisioneros para el caño que pasa por adentro con el cual se regulara la altura. Y abajo explicare el sistema del brazo giratorio. Al brazo lo recubriré con algún tipo de goma espuma.

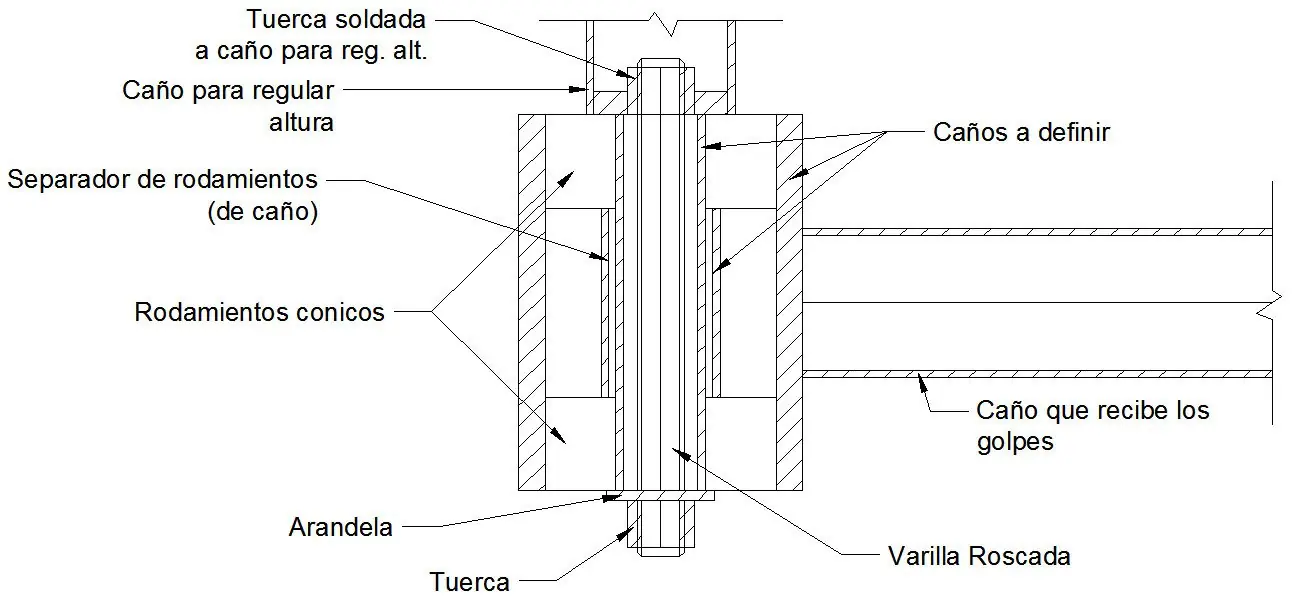

Y el sistema del brazo giratorio que es donde mas me gustaría recibir su ayuda y opiniones es este:
Rodamientos cónicos:
Las dimensiones de los materiales aun no las defino ya que tengo que ver con que cuento en el taller.
Agradezco cualquier opinión y ayuda. Y esperen el trabajo en taller.
