Hola gente! hace cosa de dos años se me dio por hacer un reloj de madera, investigué un montón y buscando algo “sencillo” me encontré con el MLT-13 de Marc Tovar: http://www.wooden-clockworks.com/MLT-13.html No recuerdo donde conseguí los planos (gratis), pero revisándolos me di cuenta que había diferencia de escala (no iban a encajar). Buscando como salir del paso, me encontré con este programa buenísimo para diseñar engranajes: https://woodgears.ca/gear/ Así, con un poco de paciencia, conseguí dar con las medidas, imprimir las plantillas, y después cortarlas y lijarlas: En la sierra de calar use una hoja para cortar metal, que al tener muchos dientes desgarra menos la madera. Presentando los engranajes: Haciendo el marco: Testeando como quedaba: link: https://www.youtube.com/watch?v=Uljt_DX7yvQ Pero, cuando no, un pequeño accidente: Así que, a hacer otro marco, pero distinto: (De paso promociono mi base para minitorno casera jeje) Y ya en tren de innovar, me gusto mucho la idea de cambiar el escape original por un grasshopper que descargué de la página de Brian Law: Ya se le había ocurrido a alguien en youtube: link: https://www.youtube.com/watch?v=2Pz20gXHetE Probando el escape solo: link: https://www.youtube.com/watch?v=h6fEjQrskvA También cambie el péndulo simple por uno doble o compuesto,la idea la saque de acá: http://brianlawswoodenclocks.blogspot.com.ar/2015/02/compound-pendulum.html Y acá está el resultado: link: https://www.youtube.com/watch?v=K0ERzHtbD6M&feature=youtu.be Iba todo más o menos bien hasta que hubo otro accidente: Aclaro que era un prototipo, se detenía muy seguido y ni hablar de la falta de precisión pero con el cual aprendí mucho, y sobre todo disfrute muchísimo haciéndolo. El segundo intento esta acá: https://www.taringa.net/posts/hazlo-tu-mismo/20156219/Reloj-con-ruedas-de-madera-y-cadenas.html?notification Piezas del primer y segundo reloj: Espero que les haya gustado!!!

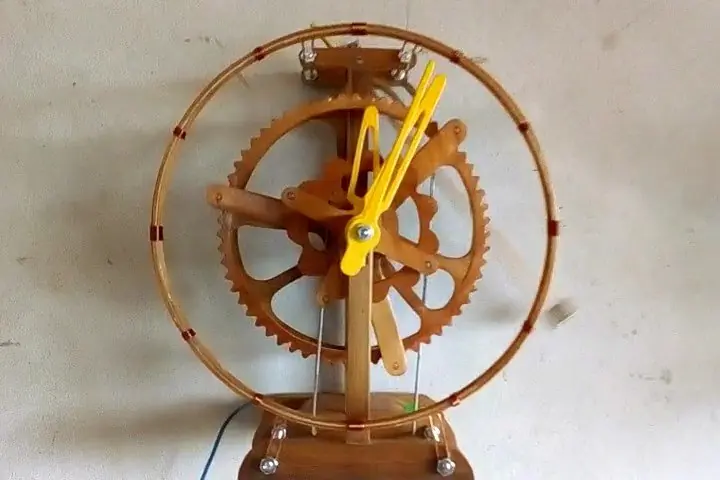

Hola gente, gracias por pasarse por el post. Hace un tiempo me picó el hobby de los relojes de madera y buscando ideas me encontré con esto: link: https://www.youtube.com/watch?v=RVWd-QedUTY Que si no entendí mal, es un tipo de reducción cicloidal, enel caso del video, la relación es de 12-1, con la que se tienen los minutos ylas horas, con el ahorro de varios engranajes comunes. Se me ocurrió que si agregaba primero una etapa con relación60-1(segundos y minutos) tenía el reloj casi completo, y con menos partesmóviles que uno con engranajes “tradicionales”. Digo casi completo porque faltaba el “motor”. Me interesó el sistema de “pateador” magnético, muy usado eneste tipo de relojes, y en los gatos de la suerte que mueven la mano: Básicamente funciona de la siguiente manera: En el extremo del péndulo hay un imán, que al pasar sobre labobina, hace que el circuito genere un pulso repeliendo y dando impulso(alpéndulo). GIF Probé varios circuitos, pero el que pude hacer funcionar fue este: La alimentación es con un cargador de celulares USB. Ahora los prototipos: Reductor 12-1: link: https://www.youtube.com/watch?v=72IZX_bDFw4 Reductor de 2 etapas, 60-1 y 12-1 juntos: link: https://www.youtube.com/watch?v=vg7oCvhaJK0 Péndulo: link: https://www.youtube.com/watch?v=oZEM3yUmDVY Esquema de la parte mecánica: Cortando la madera: Presentando las piezas: Comparando con el prototipo: Las agujas: Montando el circuito: Haciendo el cuadrante: Y acá el resultado: link: https://www.youtube.com/watch?v=dH5hXoEFKEk Espero que les haya gustado !!!

Hola gente, hice un reloj de pared con ruedas dentadas de madera y quería compartirlo con ustedes. Por que ruedas y cadenas y no engranajes…bueno, hace un tiempo quise hacer un reloj con engranajes. Acá está: Muy bonito pero nunca logré que funcionara más de media hora sin detenerse… Después de desarmarlo ajustarlo y armarlo un montón de veces me di cuenta que faltaba mucha precisión entre engranajes (no ajustaban bien). Buscando una manera alternativa de des/multiplicar me encontré con el sistema corona y cadena, el que tiene ciertas ventajas: 1) No hay (casi) interferencia entre engranajes. 2) La fuerza se reparte en mas superficie (no hacen falta engranajes tan gruesos) Ejemplo: Entre engranajes hay pocos puntos de contacto y con cadena la fuerza se reparte en más lugares Por lo que las ruedas pueden ser más delgadas, y la distancia entre ejes no es tan crítica. Ahora, mi trabajo... Bosquejo: Haciendo los eslabones: Pegando hojas de madera (de contrachapado viejo) para las ruedas: Cortando: Haciendo el escape: Presentando todo: Y acá esta el resultado: link: https://www.youtube.com/watch?v=1bhF6gzwva4 Generador de engranajes: https://woodgears.ca/gear_cutting/template.html Espero que les haya gustado !!!
