Reloj con ruedas de madera y cadenas

     Hola gente, hice un reloj de pared con ruedas dentadas de madera y quería compartirlo con ustedes.

     Por que ruedas y cadenas y no engranajes…bueno, hace un tiempo quise hacer un reloj con engranajes.

Acá está:


     Muy bonito pero nunca logré que funcionara más de media hora sin detenerse…
     Después de desarmarlo ajustarlo y armarlo un montón de veces me di cuenta que faltaba mucha precisión entre engranajes (no ajustaban bien).

     Buscando una manera alternativa de des/multiplicar me encontré con el sistema corona y cadena, el que tiene ciertas ventajas:
1)      No hay (casi) interferencia entre engranajes.
2)      La fuerza se reparte en mas superficie (no hacen falta engranajes tan gruesos)

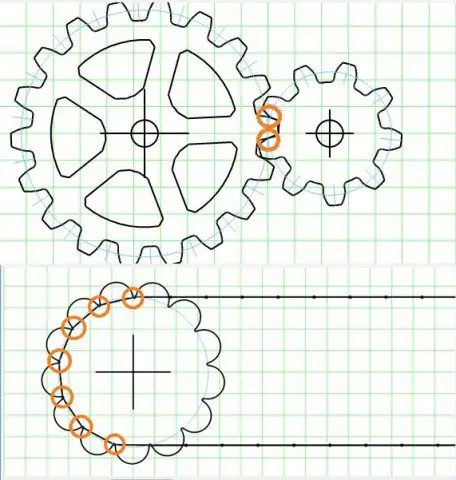

Ejemplo:

     Entre engranajes hay pocos puntos de contacto y con cadena la fuerza se reparte en más lugares




     Por lo que las ruedas pueden ser más delgadas, y la distancia entre ejes no es tan crítica.

     Ahora, mi trabajo...

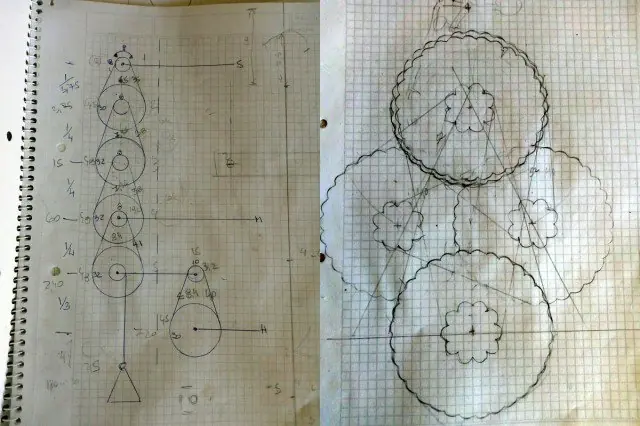

Bosquejo:

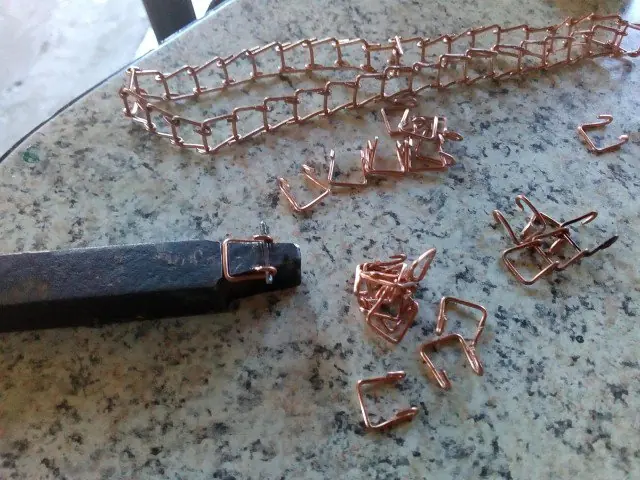

Haciendo los eslabones:

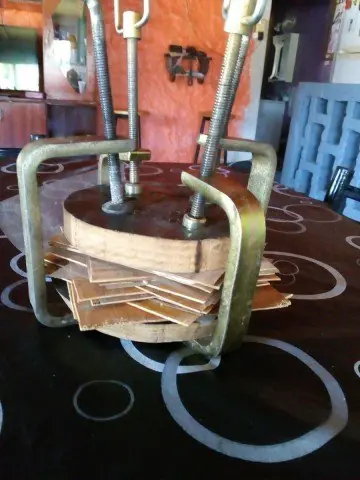

Pegando hojas de madera (de contrachapado viejo) para las ruedas:

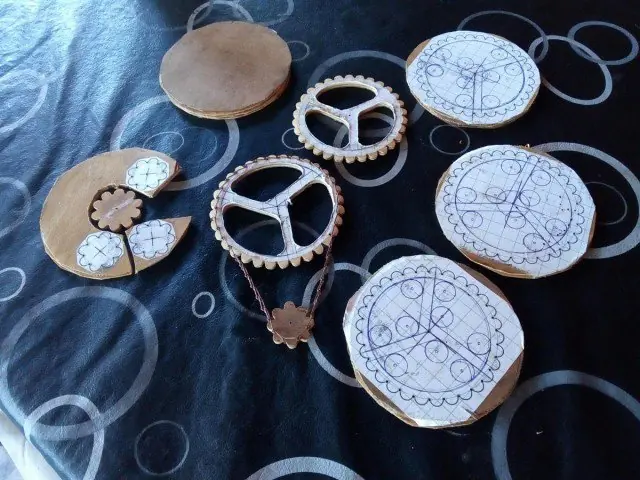

Cortando:

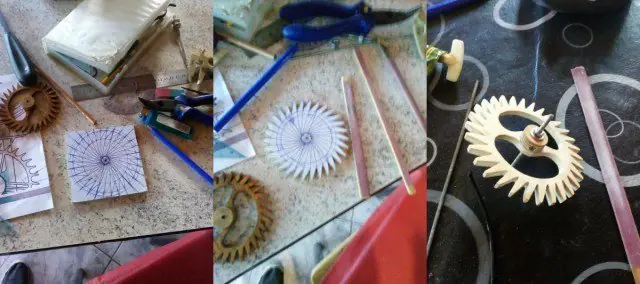

Haciendo el escape:

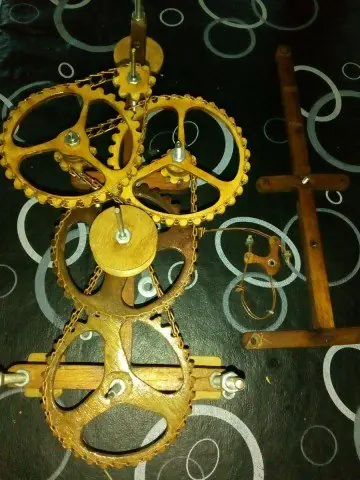

Presentando todo:



Y acá esta el resultado:




Generador de engranajes: https://woodgears.ca/gear_cutting/template.html


     Espero que les haya gustado !!!
