Hola gente, gracias por pasarse por el post.
Hace un tiempo me picó el hobby de los relojes de madera y buscando ideas me encontré con esto:
Que si no entendí mal, es un tipo de reducción cicloidal, enel caso del video, la relación es de 12-1, con la que se tienen los minutos ylas horas, con el ahorro de varios engranajes comunes.
Se me ocurrió que si agregaba primero una etapa con relación60-1(segundos y minutos) tenía el reloj casi completo, y con menos partesmóviles que uno con engranajes “tradicionales”.
Digo casi completo porque faltaba el “motor”.
Me interesó el sistema de “pateador” magnético, muy usado eneste tipo de relojes, y en los gatos de la suerte que mueven la mano:
Básicamente funciona de la siguiente manera:
En el extremo del péndulo hay un imán, que al pasar sobre labobina, hace que el circuito genere un pulso repeliendo y dando impulso(alpéndulo).

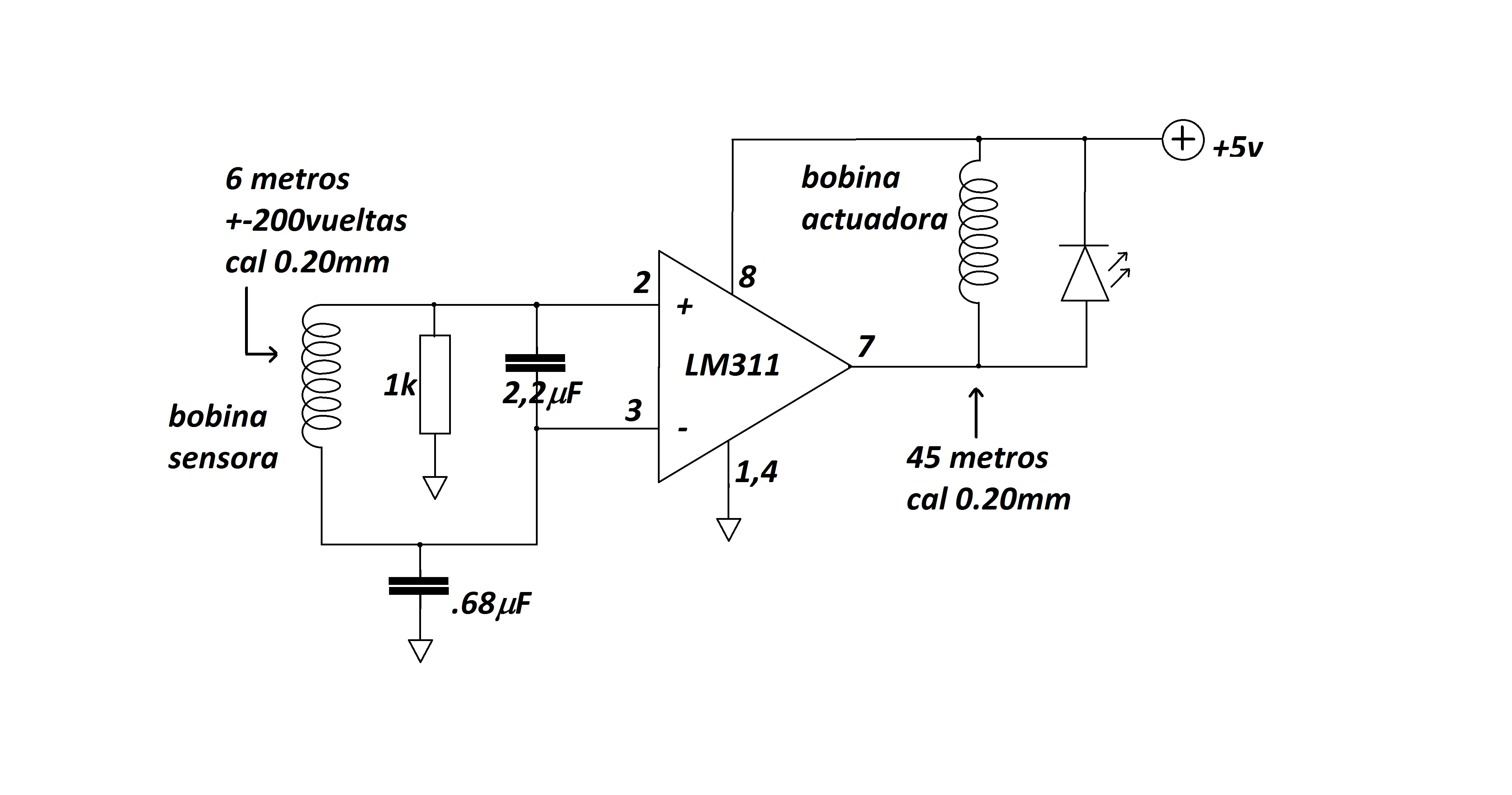

Probé varios circuitos, pero el que pude hacer funcionar fue este:
La alimentación es con un cargador de celulares USB.
Ahora los prototipos:
Reductor 12-1:

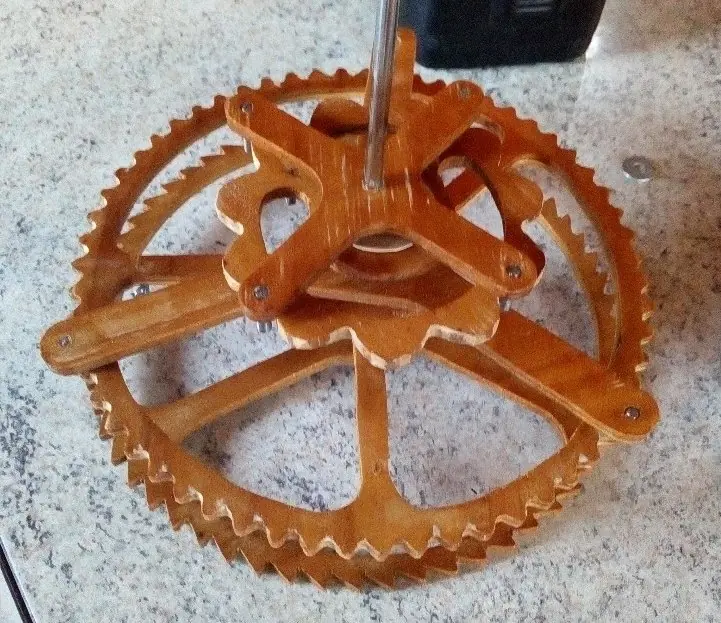

Reductor de 2 etapas, 60-1 y 12-1 juntos:
Péndulo:

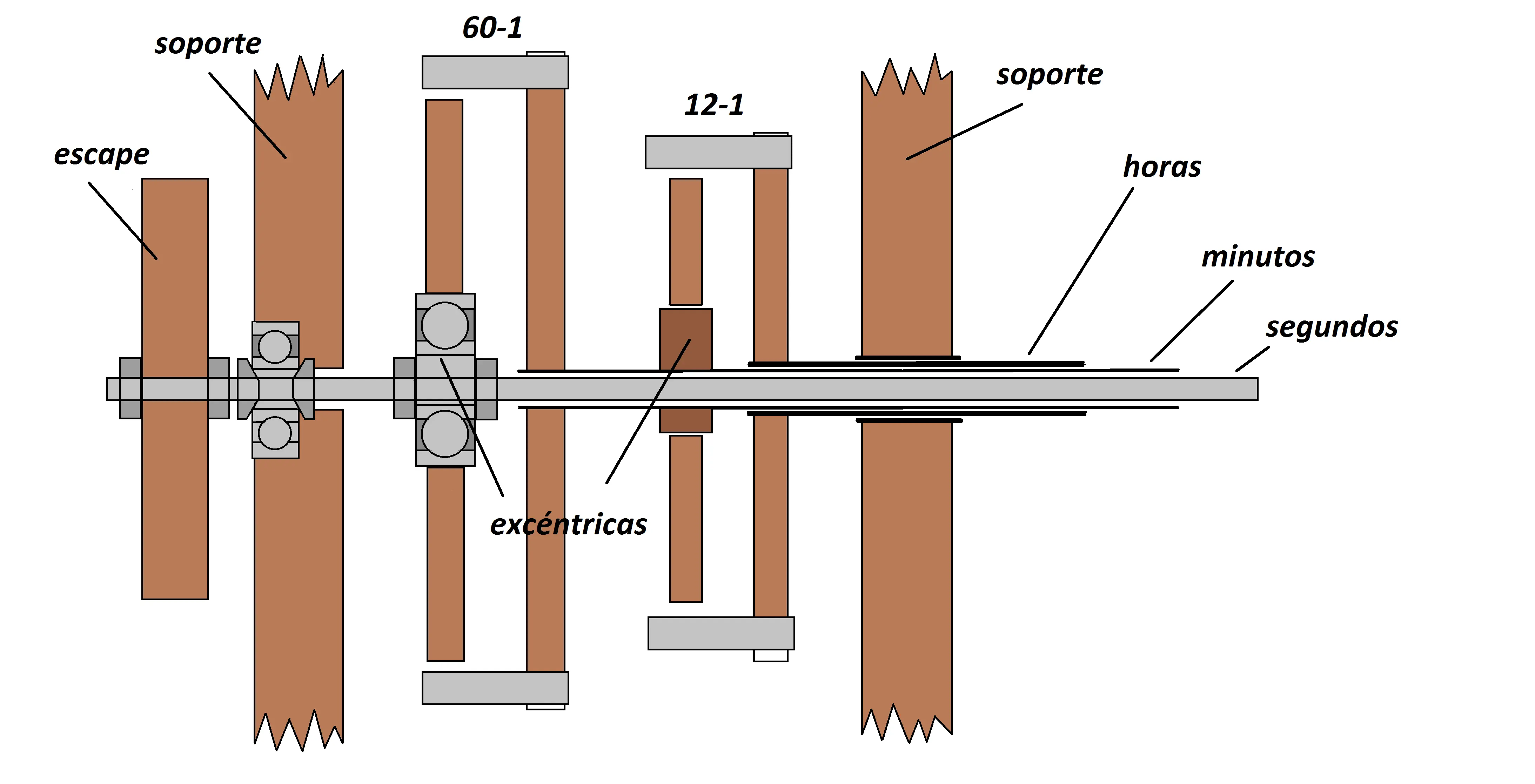

Esquema de la parte mecánica:

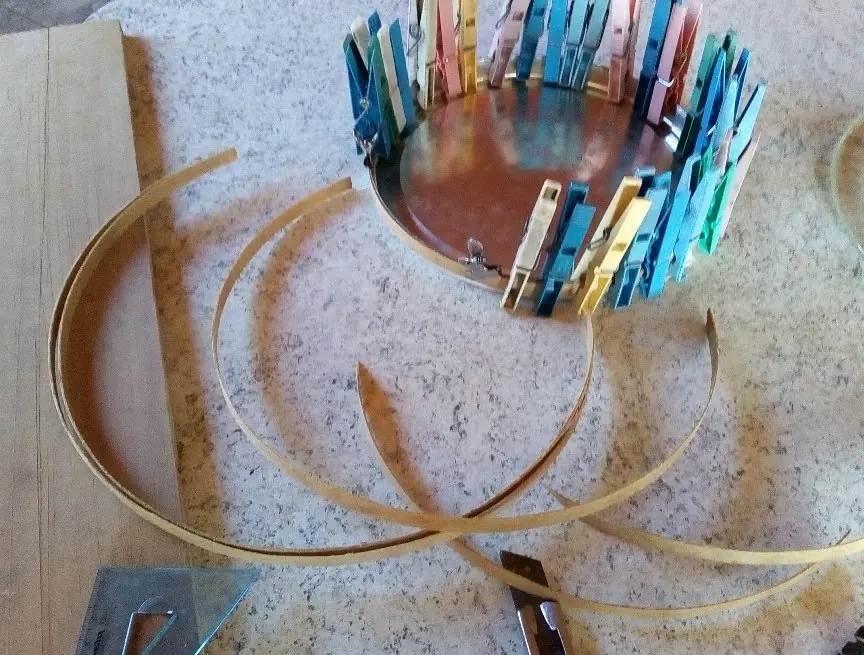

Cortando la madera:

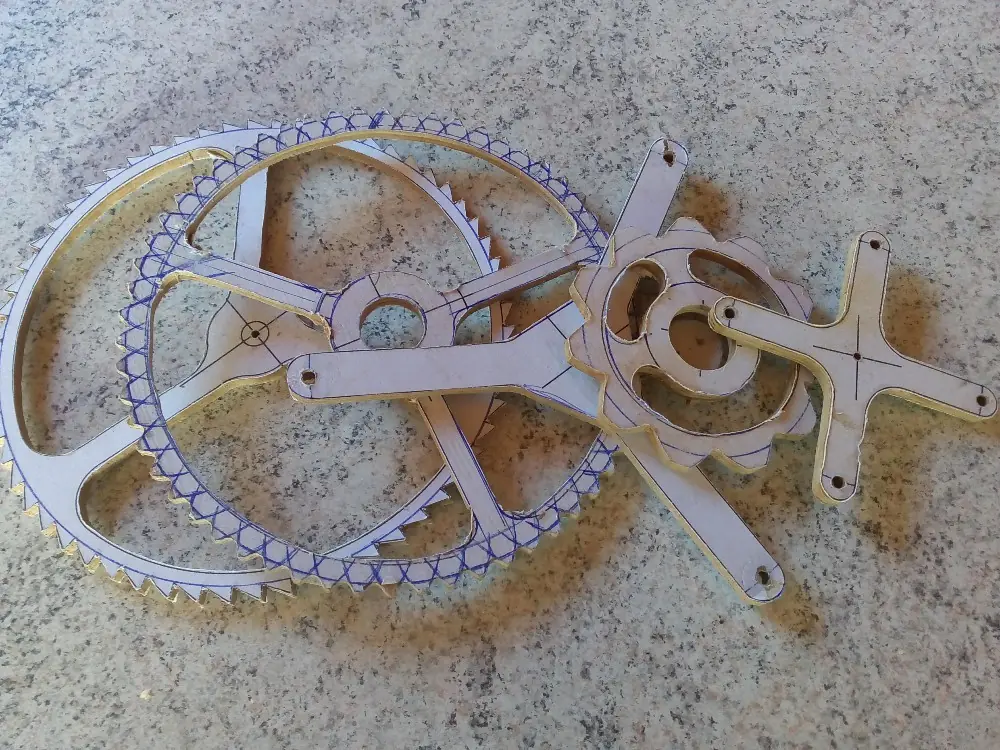

Presentando las piezas:

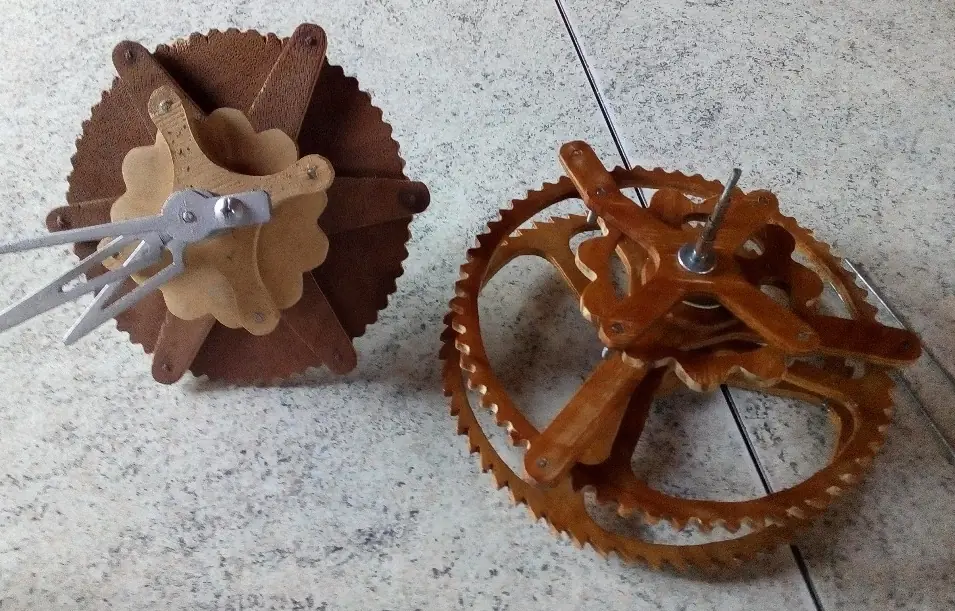

Comparando con el prototipo:

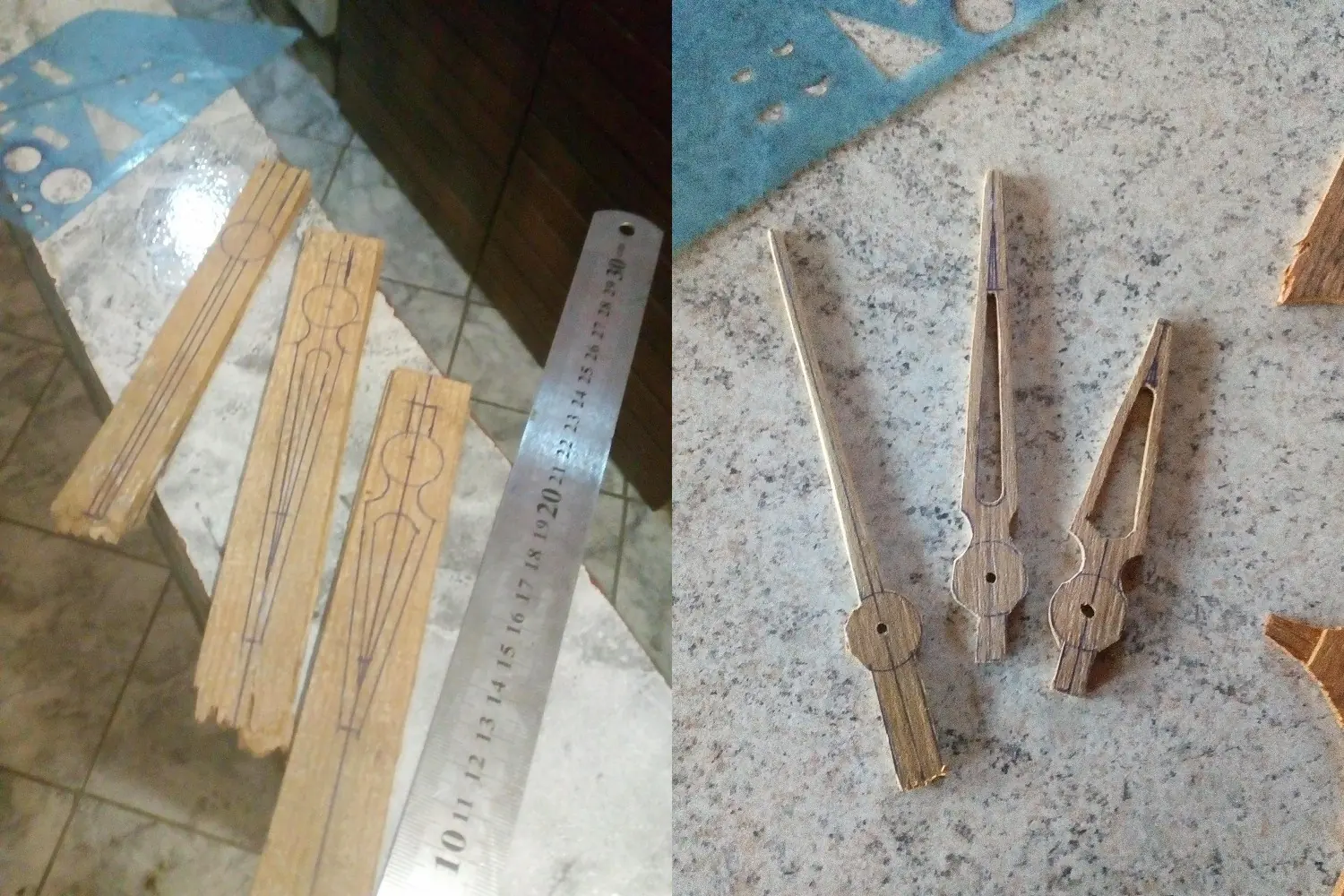

Las agujas:

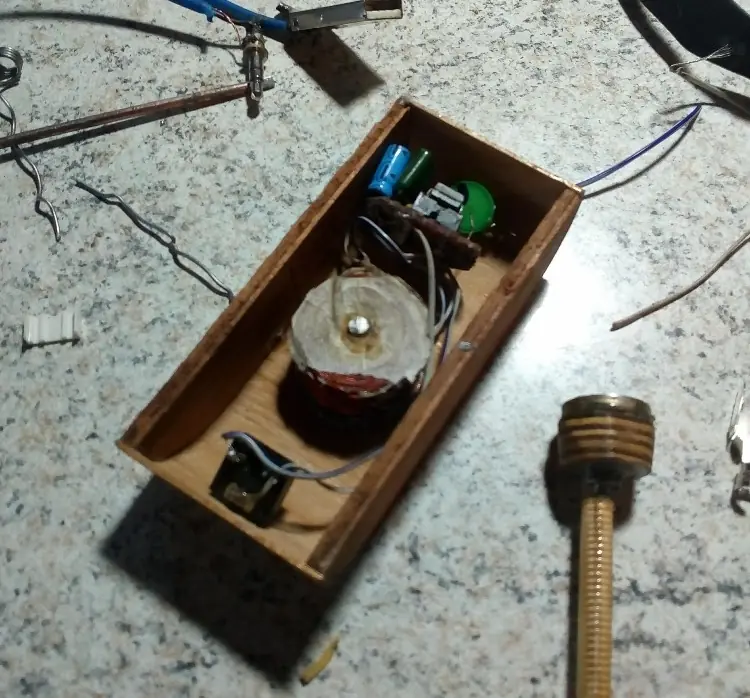

Montando el circuito:
Haciendo el cuadrante:
Y acá el resultado:
Espero que les haya gustado !!!
