Hola comunidad: Sabías que si la lámpara de bajo consumo se agotó,se puede utilizar el balasto electrónico interno para hacer funcionar un tubo fluorescente de 18/20w. o bien reemplazar el viejo balasto mecánico (mal llamado reactancia)por este circuito electrónico que presenta estas ventajas: 1°) encendido instantáneo del tubo,sin parpadeos. 2°) prolonga la duración del tubo. 3°) mejor iluminación(9% más aprox.)porque trabaja a frecuencias superiores ( alrededor de 20khz contra los 50/120hz de línea del balasto común). 4°) funcionamiento silencioso. 5°) se elimina el arrancador. Este circuito es reutilizable únicamente si la lámpara se agotó (llegó al fin de su vida útil) ,se cayó y se rompió el vidrio.....etc. ,ya que si la lámpara dejó de funcionar prematuramente por falla electrónica no te servirá,al menos que lo repares cambiando el/ los componentes defectuosos. Al trabajar con estas lámparas deben tomarse las precauciones de las normas de protección del medio ambiente(contienen mercurio)y seguridad personal( protecc. en ojos y manos) que correspondan y tener en cuenta las tensiones de trabajo peligrosas 220/110vca.(riesgo de muerte). Esta información es sólo a modo ilustrativo y la forma de utilizarla corre bajo tu responsabilidad,no haciéndome responsable por daños y perjuicios ocasionados. Desarmando la lámpara y sacando el circuito: Se cortan los 4 cables que van a los filamentos y los 2 cables de alimentación 220 o 110vca que van al portalámpara y se retira la plaqueta: Se conecta al tubo de 18/20w según este esquema: Identificando las conexiones: Lo conectamos,aplicamos 220 ó 110vca según corresponda y listo: Recordá sacar el arrancador y puentear o modificar la conexión: Espero les sirva la información: Saludos cordiales.

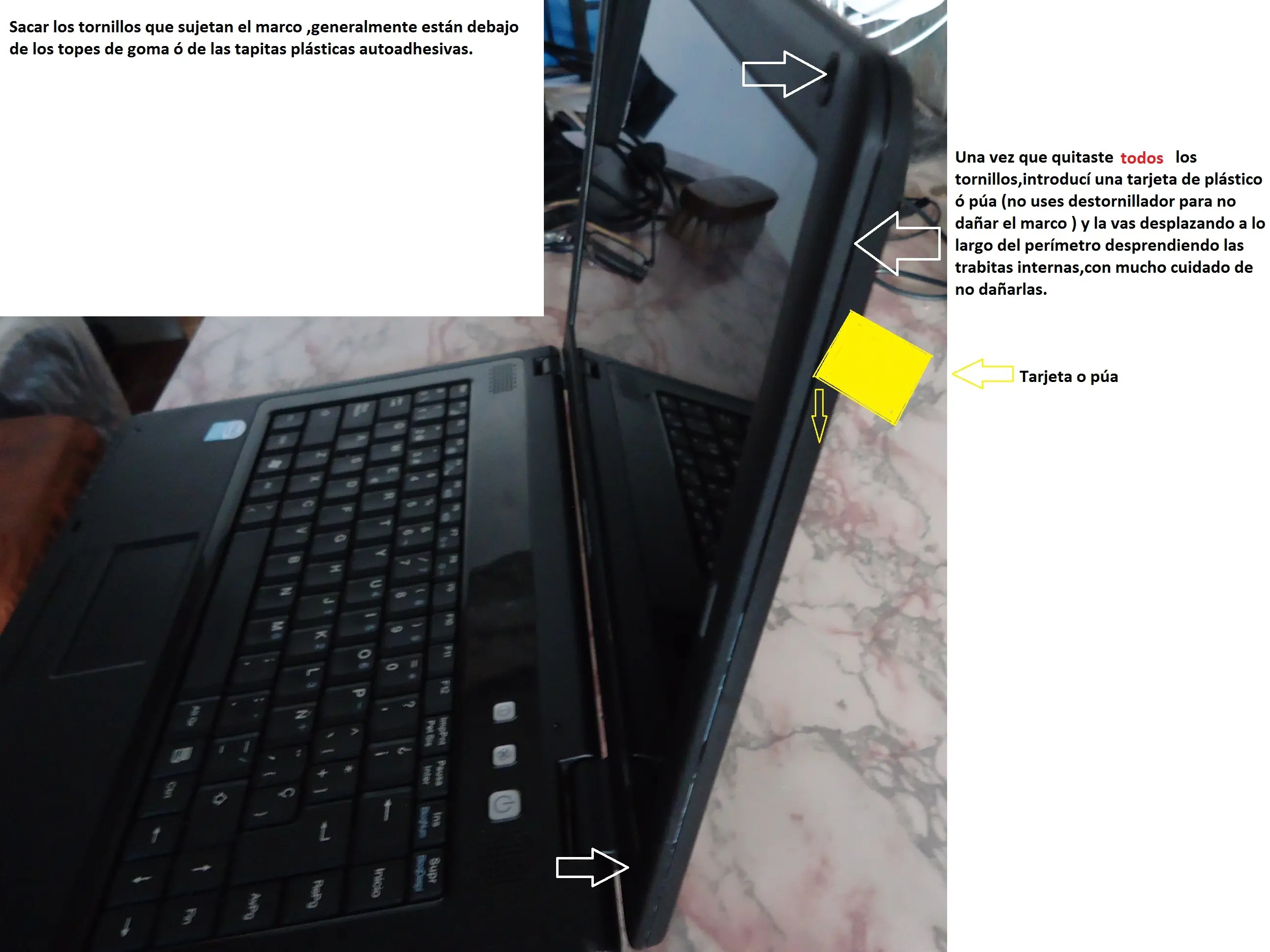

Hola comunidad: Tengo una vieja notebook que uso únicamente en mi taller con pantalla retroiluminada a tubo fluorescente que, comparada con otra que uso con retroiluminación leds deja mucho que desear !!! Se nota claramente la falta de luz/brillo sobre la pantalla debido al envejecimiento de la/s lámpara/s. Es sabido que estos tubos pierden rendimiento llegando al 45% o menos a la mitad de su vida útil.Por este motivo decidí reemplazar este sistema por leds. Se pueden utilizar leds de alto rendimiento ó mejor aún y más sencillo tiras de leds. Te muestro como desarmé el equipo : Primer paso,quité la batería ....luego los tornillos del marco : Una vez retirado el marco: Llegué aquí : Separé el panel de la tapa ,retiré los tornillos laterales : Ahora desconecté el flex: La ficha del inverter: Separé totalmente la pantalla y la apoyé (boca abajo) sobre la mesa de trabajo. En la parte trasera del panel y en la base del mismo hay una tapa rectangular que saqué retirando dos tornillos,allí está el tubo fluorescente que debe quitarse, con cuidado .......es vidrio frágil .....tiene mercurio! La plaqueta del inverter también se retira. Cumplido ese paso,pegué la tira de leds: Conecté los led a 12vcc. en la ficha del inverter: Vcc es positivo +12 permanente,por lo tanto utilicé un transistor a modo de llave on/off: Armé todo nuevamente y encendí la notebook: El resultado es muy bueno,mejor brillo comparado con la lluminación original de fábrica.Dejo aclarado que la foto no es buena,las sombras y reflejos son producto de la calidad de la cámara y la luz de la habitación en ese momento. En la base del panel puede observarse el reflejo de los leds,esto se debe a la intensa luz emitida por éstos , lo solucioné colocando un difusor de luz( acrílico opalino). En la imágen todavía faltan colocar los tornillos inferiores del marco y presionar las trabitas click para que quede todo bien armado y plano contra la pantalla. Doy crédito a algunas imágenes que no son de mi propiedad,agradeciendo a los autores,tampoco poseo la dirección de su ubicación. Gracias por leer este post!!!! Saludos cordiales!

Hola comunidad !!! Simplemente quería compartir esta idea que tuve y la llevé a cabo en mis ratos libres. No voy a aburrirlos con muchos detalles,creo que con algunas imágenes es suficiente: Traté de gastar lo menos posible,pero la idea era hacer una máquina que cumpla su misión. Ustedes dirán si la cumple: Esta pieza,la hice con el torno casero: Es un pomo de aluminio torneado y pulido espejo para auto o p up tipo "TC". Que les parece,sirve el torno? ....cumple su función? Lamentablemente no tengo fotos de otras piezas que hice. Espero les haya gustado !!! Dejo aclarado que no soy tornero,soy tecn. en electrónica. Saludos cordiales! PD...........la estaba debiendo!!!!

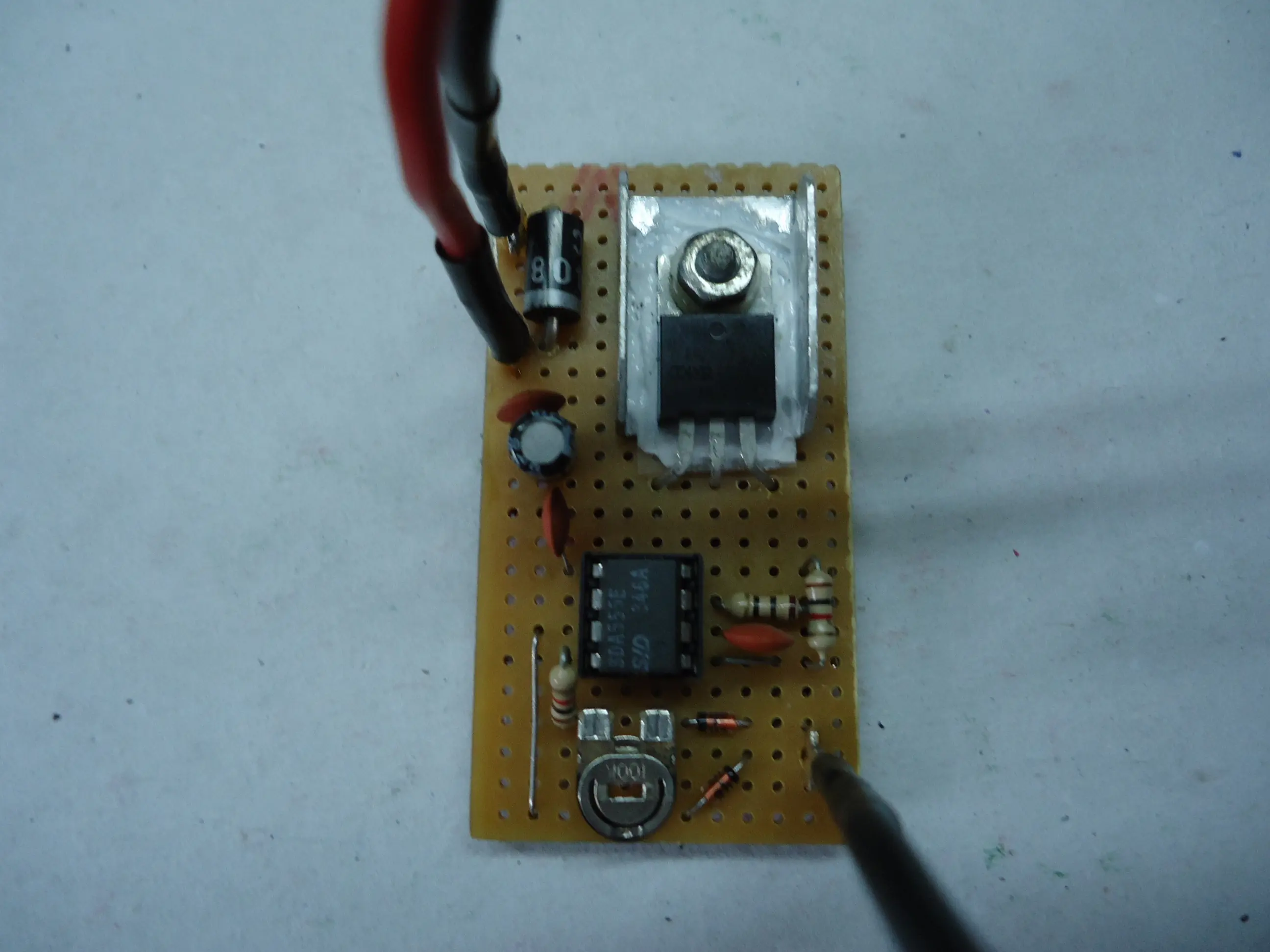

Hola a toda la comunidad: Este circuito permite controlar la velocidad(RPM)de un motor de corriente contínua, modulando el ancho del pulso (PWM).Logrando reducir las RPM hasta un 45% sin pérdida de potencia del motor (mantiene el par motor constante).El CI es un temporizador 555 (oscilador) y el circuito de potencia que maneja el motor es un mosfet montado en un disipador. El control de giro sobre el motor se consigue activando y desactivando la potencia y a una frecuencia determinada(PWM). El mosfet funciona como un relay electrónico, conectando y desconectando muy rápidamente la potencia aplicada al motor.De allí se deduce que existe un "mometo o lapso de activación_encendido" y un "momento o lapso de desactivación_apagado" consiguiendo así,controlar la velocidad del motor. Ésta es una descripción muy básica del circuito utilizando lenguaje sencillo. Les muestro un video del funcionamiento : https://www.facebook.com/100011229617232/videos/182470445470608/ Se observa que al girar el potenciómetro(preset) aumenta o disminuye la velocidad de giro. Algunas imágenes: Para alimentar el circuito utilicé 12Vcc./2A. Si quieren armarlo y necesitan mas información,no duden en consultar. Espero les haya gustado....!!! Saludos cordiales.
