Hola a toda la comunidad:

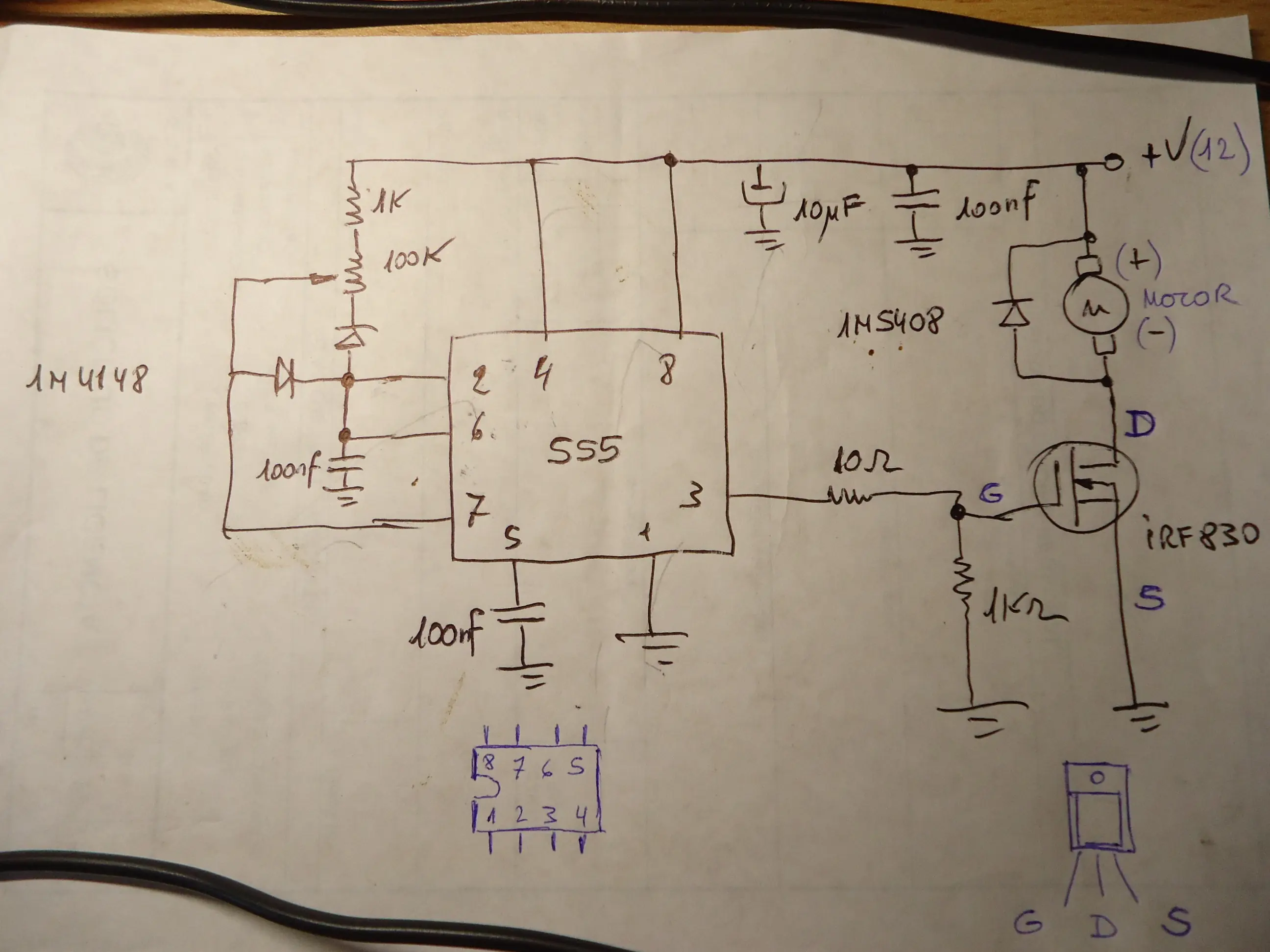

Este circuito permite controlar la velocidad(RPM)de un motor de corriente contínua, modulando el ancho del pulso (PWM).Logrando reducir las RPM hasta un 45% sin pérdida de potencia del motor (mantiene el par motor constante).El CI es un temporizador 555 (oscilador) y el circuito de potencia que maneja el motor es un mosfet montado en un disipador.
El control de giro sobre el motor se consigue activando y desactivando la potencia y a una frecuencia determinada(PWM).
El mosfet funciona como un relay electrónico, conectando y desconectando muy rápidamente la potencia aplicada al motor.De allí se deduce que existe un "mometo o lapso de activación_encendido" y un "momento o lapso de desactivación_apagado" consiguiendo así,controlar la velocidad del motor.
Ésta es una descripción muy básica del circuito utilizando lenguaje sencillo.
Les muestro un video del funcionamiento :
https://www.facebook.com/100011229617232/videos/182470445470608
Se observa que al girar el potenciómetro(preset) aumenta o disminuye la velocidad de giro.

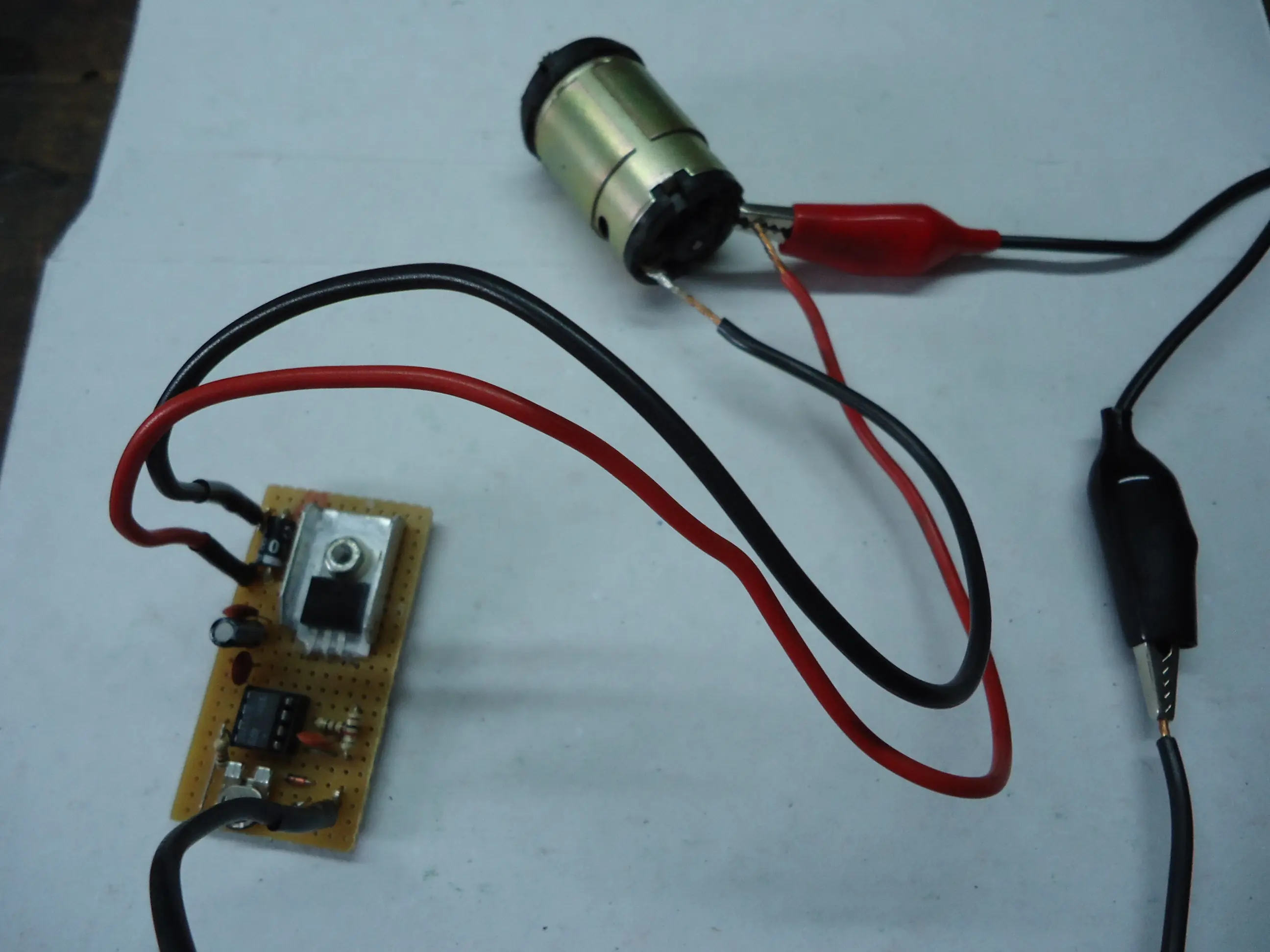

Algunas imágenes:
Para alimentar el circuito utilicé 12Vcc./2A.
Si quieren armarlo y necesitan mas información,no duden en consultar.
Espero les haya gustado....!!!
Saludos cordiales.
