Hola comunidad:
Tengo una vieja notebook que uso únicamente en mi taller con pantalla retroiluminada a tubo fluorescente que, comparada con otra que uso con retroiluminación leds deja mucho que desear !!!
Se nota claramente la falta de luz/brillo sobre la pantalla debido al envejecimiento de la/s lámpara/s.
Es sabido que estos tubos pierden rendimiento llegando al 45% o menos a la mitad de su vida útil.Por este motivo decidí reemplazar este sistema por leds.
Se pueden utilizar leds de alto rendimiento ó mejor aún y más sencillo tiras de leds.
Te muestro como desarmé el equipo :
Primer paso,quité la batería ....luego los tornillos del marco :
Una vez retirado el marco:
Llegué aquí :

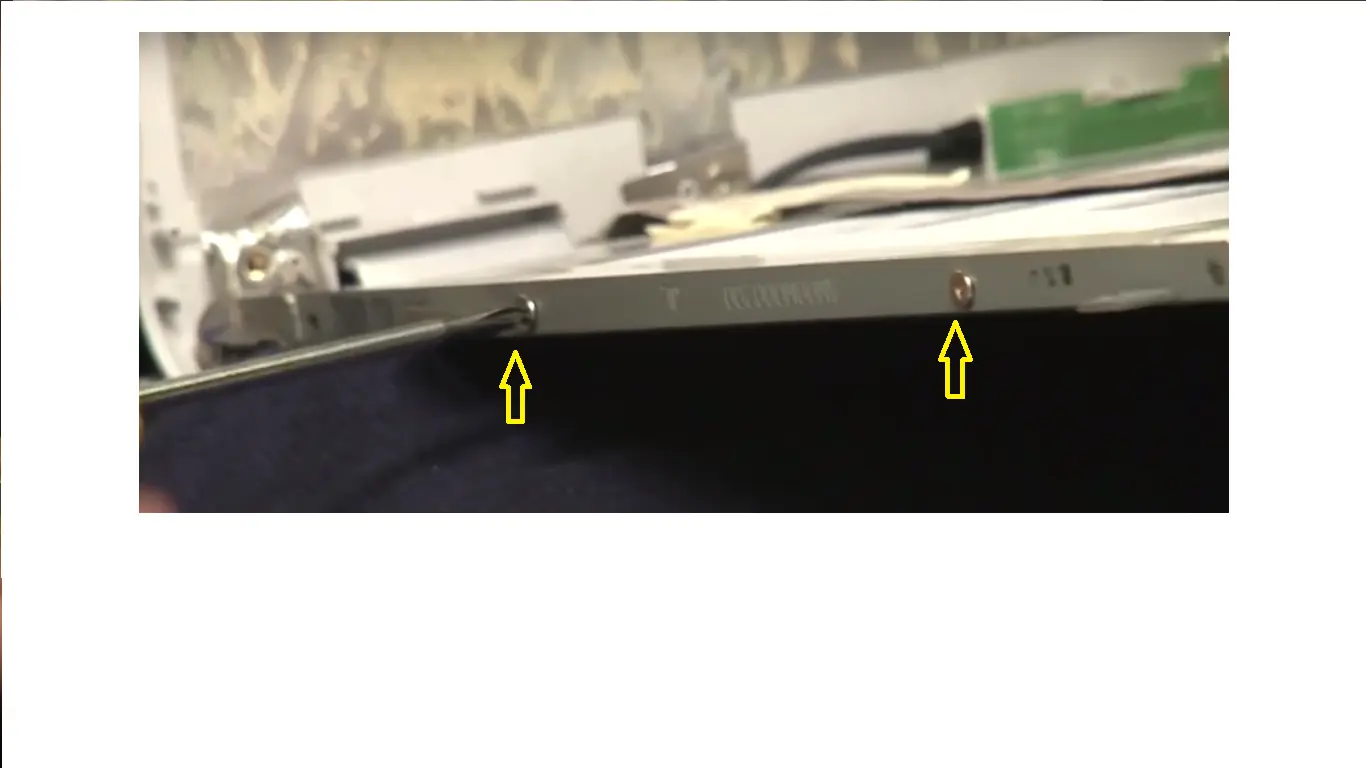

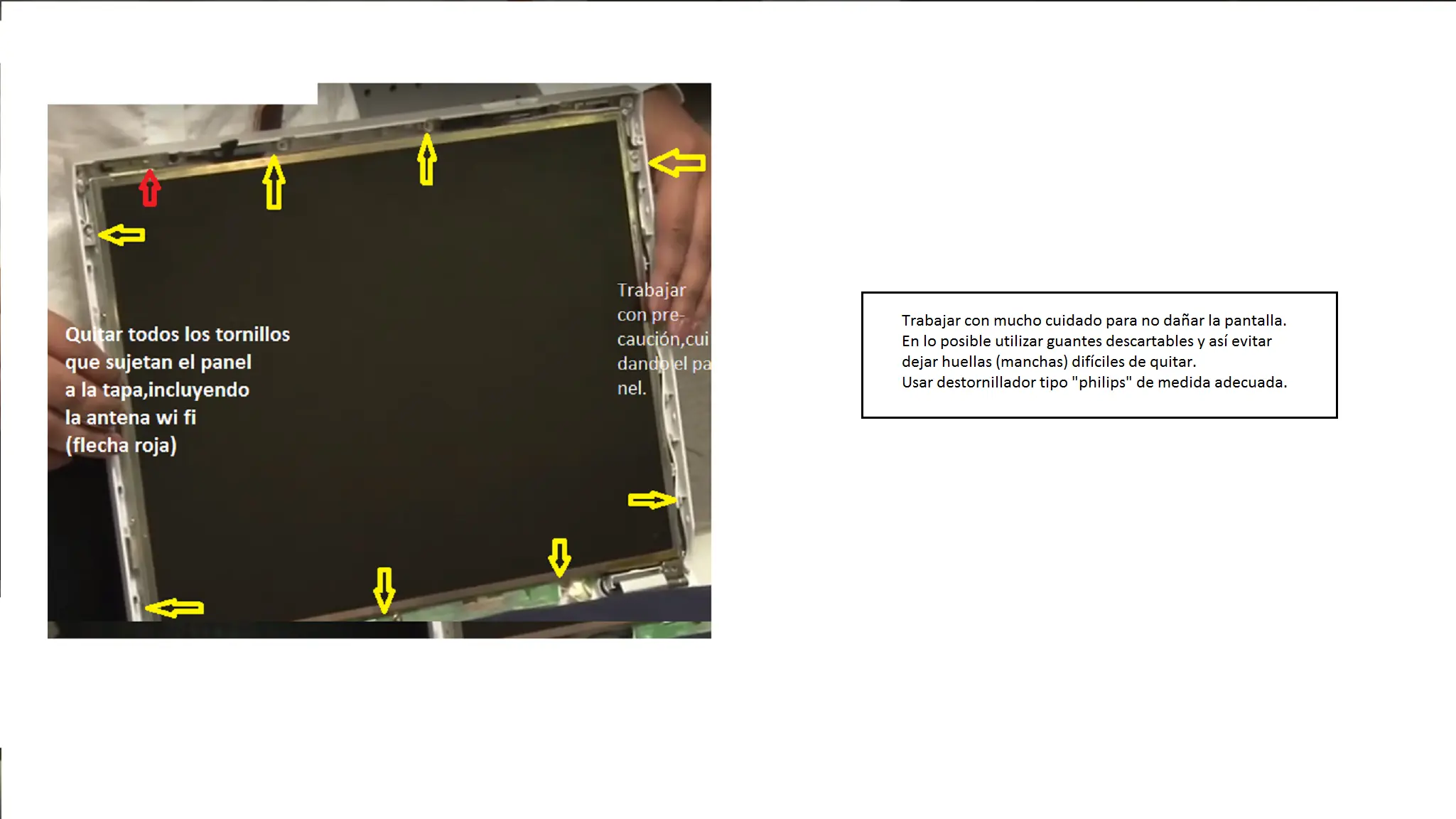

Separé el panel de la tapa ,retiré los tornillos laterales :

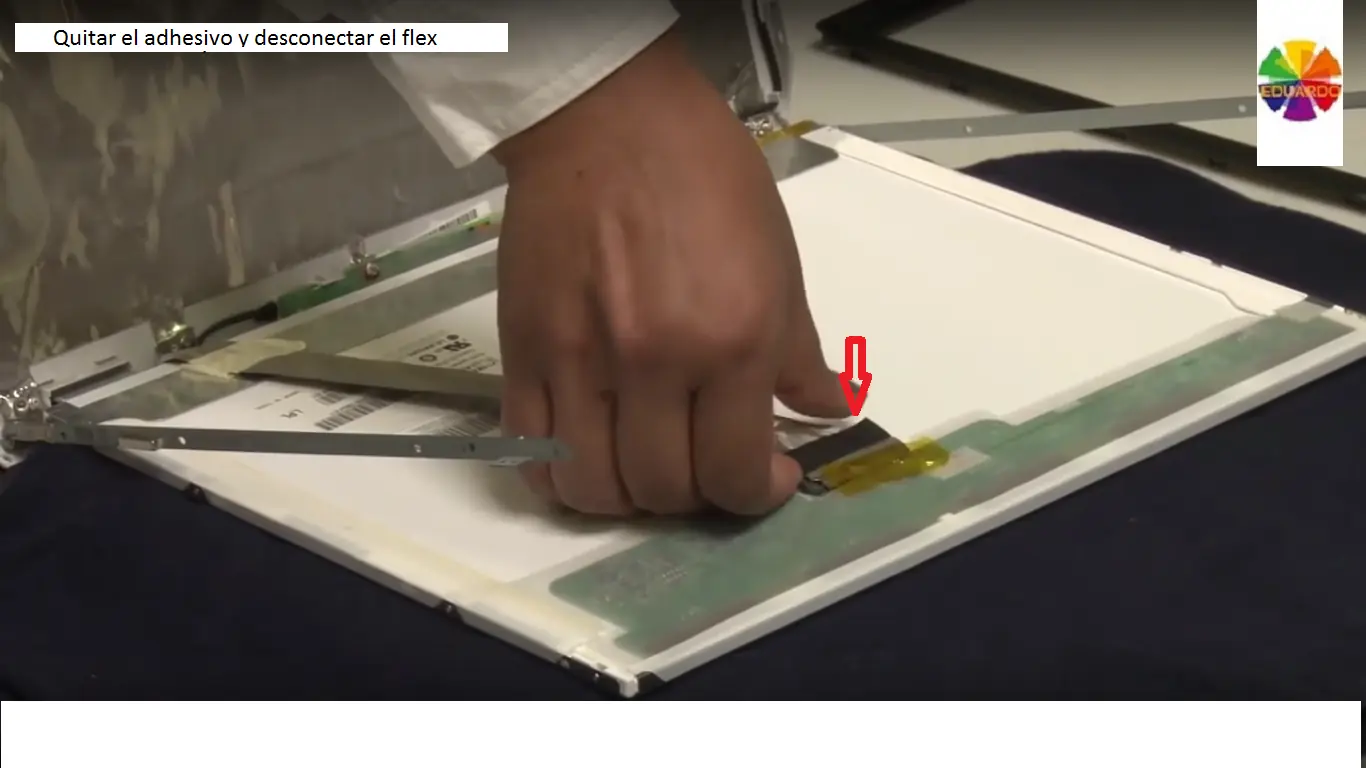

Ahora desconecté el flex:

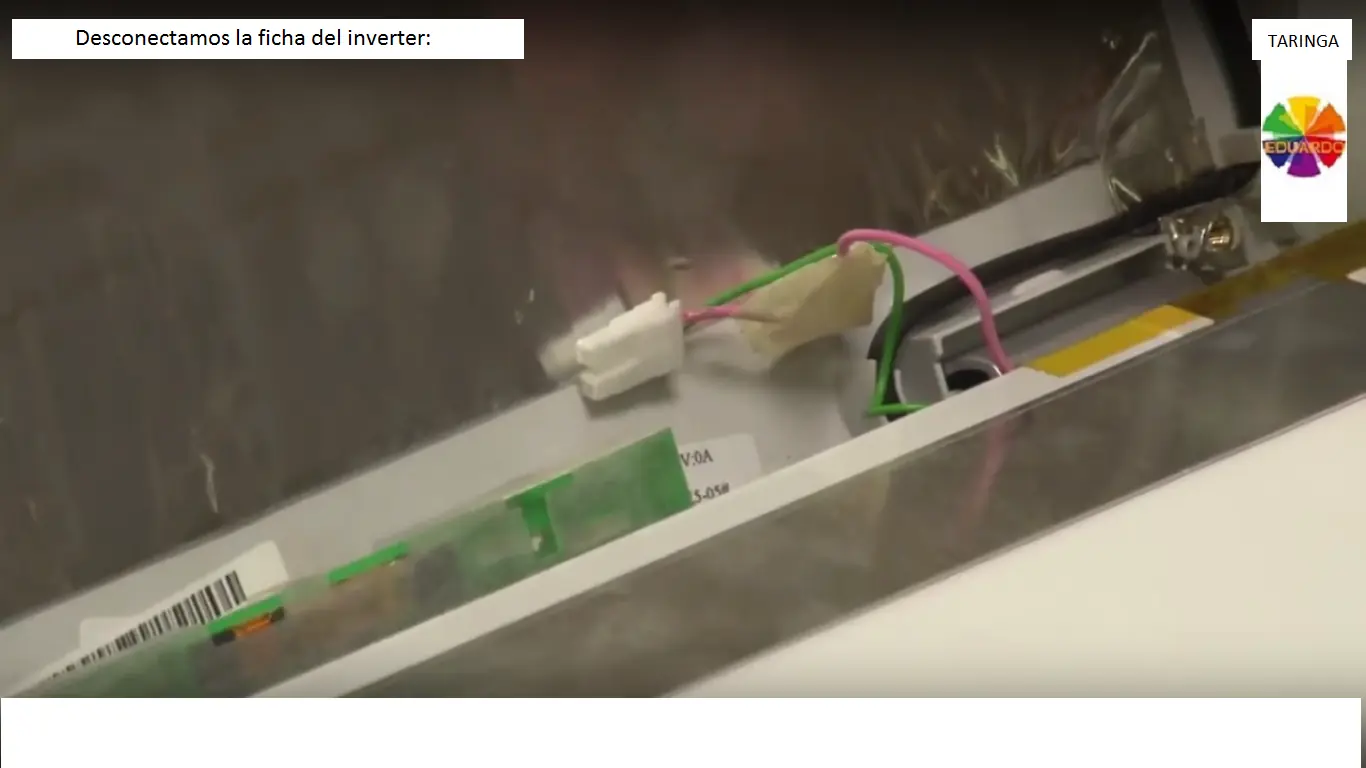

La ficha del inverter:
Separé totalmente la pantalla y la apoyé (boca abajo) sobre la mesa de trabajo.

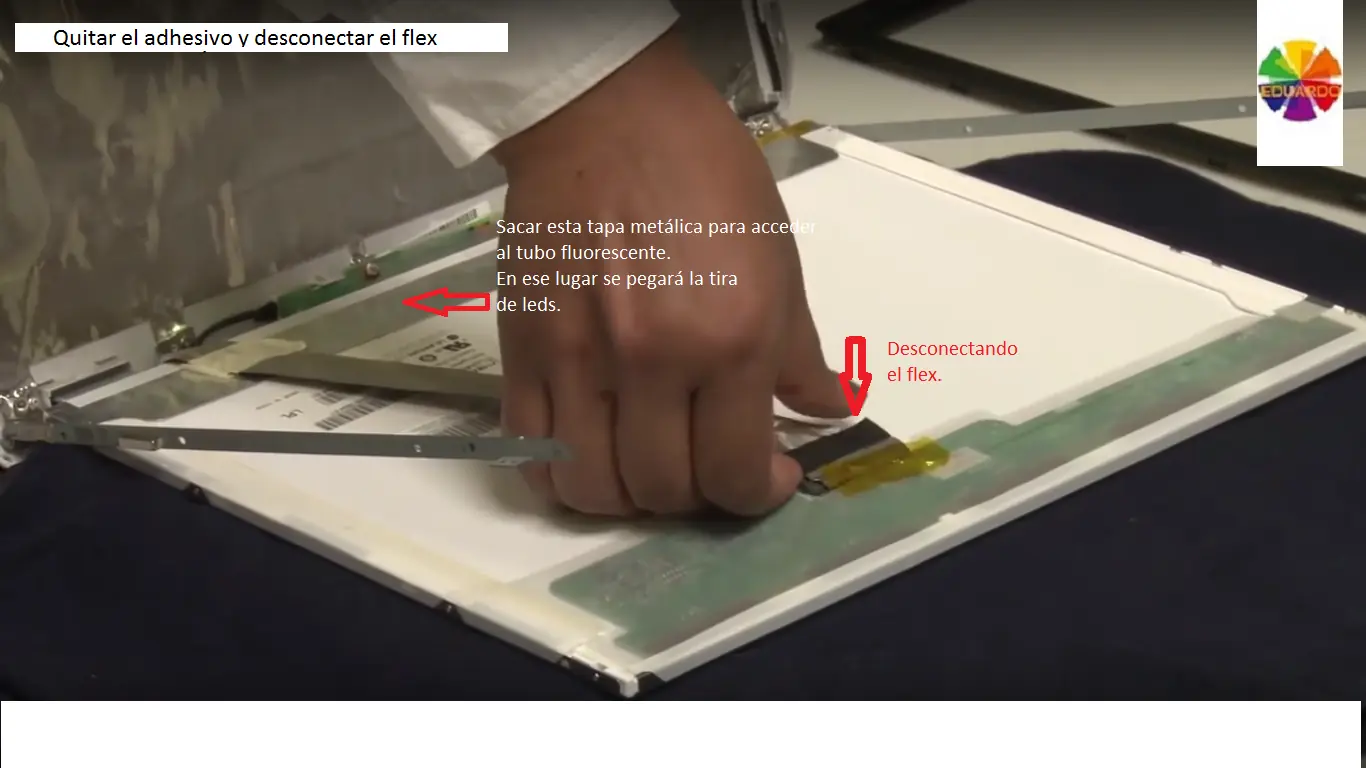

En la parte trasera del panel y en la base del mismo hay una tapa rectangular
que saqué retirando dos tornillos,allí está el tubo fluorescente que debe quitarse,
con cuidado .......es vidrio frágil .....tiene mercurio!
La plaqueta del inverter también se retira.

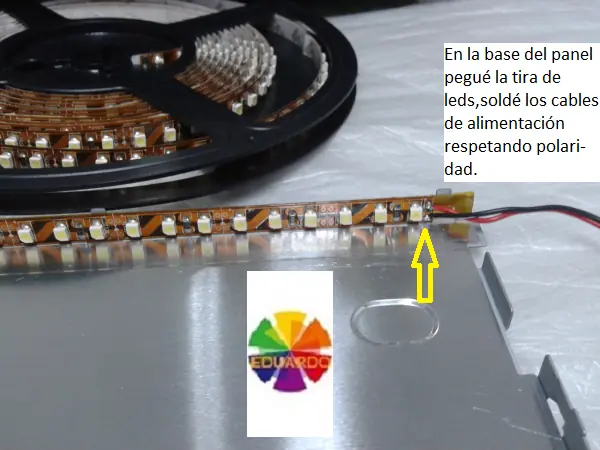

Cumplido ese paso,pegué la tira de leds:

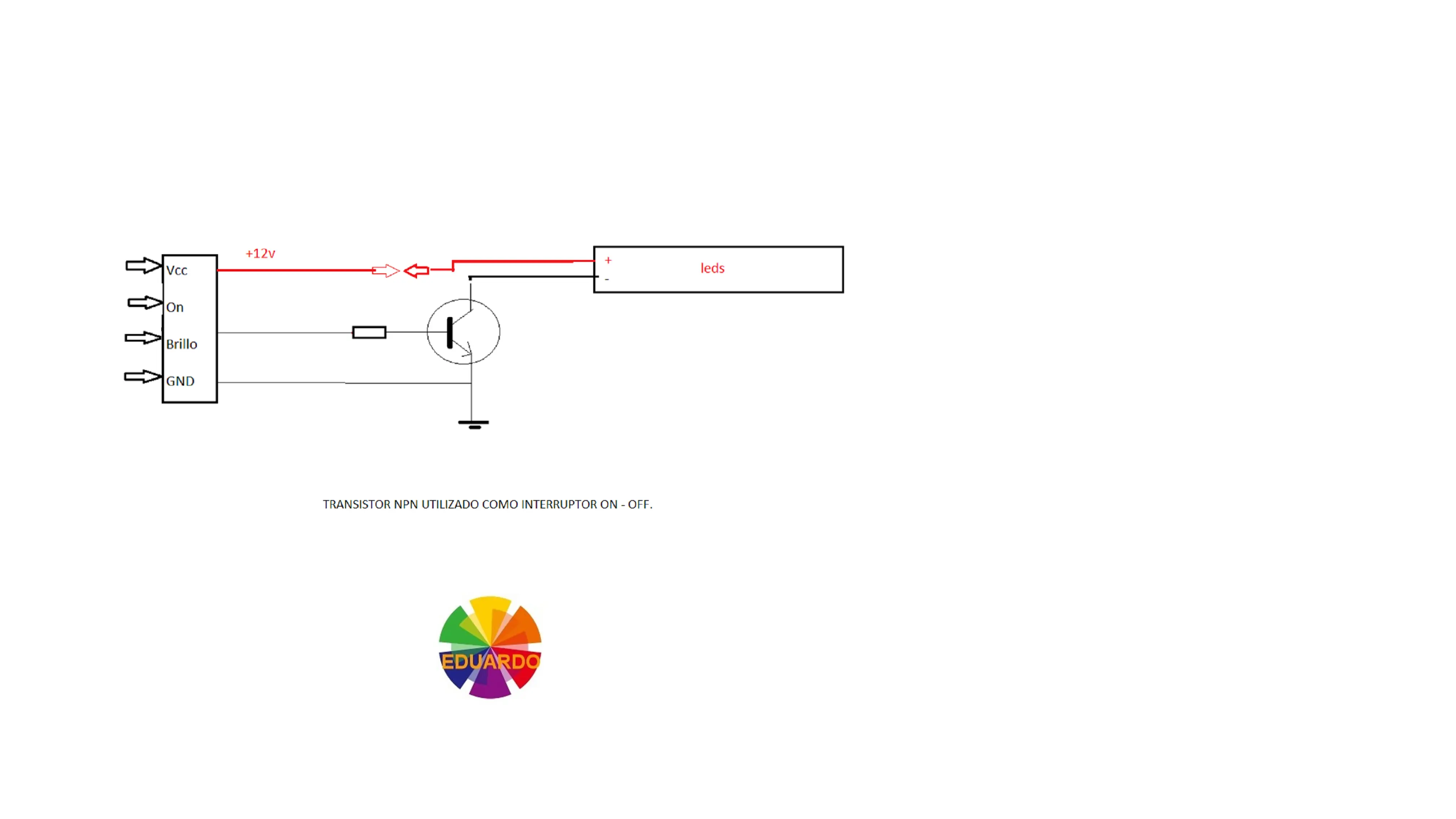

Conecté los led a 12vcc. en la ficha del inverter:
Vcc es positivo +12 permanente,por lo tanto utilicé un transistor a
modo de llave on/off:
Armé todo nuevamente y encendí la notebook:
El resultado es muy bueno,mejor brillo comparado con la lluminación original
de fábrica.Dejo aclarado que la foto no es buena,las sombras y reflejos son producto de
la calidad de la cámara y la luz de la habitación en ese momento.
En la base del panel puede observarse el reflejo de los leds,esto se debe a la intensa luz
emitida por éstos , lo solucioné colocando un difusor de luz( acrílico opalino).
En la imágen todavía faltan colocar los tornillos inferiores del marco y presionar las trabitas click
para que quede todo bien armado y plano contra la pantalla.
Doy crédito a algunas imágenes que no son de mi propiedad,agradeciendo a los autores,tampoco poseo la dirección de su ubicación.
Gracias por leer este post!!!!
Saludos cordiales!
