Buenos dias, viendo la cantidad de gente que presto atencion a mi primer y anterior post: http://www.taringa.net/posts/hazlo-tu-mismo/17607882/Armando-mi-primer-Fichin-WorkLog.html me decidi a armar una serie de tutoriales para la gente que quiere armarse sus propios arcade/fichin/mame/recreativa/maquinita/etc etc etc.... Hoy veremos el tema CONTADORES MECANICOS, como conectarlos y un par de cositas mas a ver... primero que nada La Victima: Pueden ser de 12volts o de 6 volts , yo tengo de los 2 tipos Primero que nada, si queremos tener una maquina nueva deberiamos reiniciar a cero el monedero para esto debemos abrirlo, una vez logremos sacar la tapa plastica que lo recubre, tenemos que separar los brazos que sostienen el eje, e ir corriendo con mucho cuidado las rueditas hasta que queden todas en cero, una por una Con paciencia una vez que logren tener los contadores en CERO Procederemos al resto..... primero que nada reunimos los materiales, nada importante, lleva 2 o 3 cositas nomas, Un Relè: EL RELE QUE COMPREN DEBE SER DEL MISMO VOLTAJE QUE EL CONTADOR SI O SI, sin excusas ni nada de "igual anda" jajaja Un PCB Perforado: con uno de 5cm x 5cm deberian andar bien, si quieren hacerle un agujerito para agarrarlo o usarlo para algo mas, compren mas graande , vale 10 mangos nomas Si quieren ahorrar en algo que NO necesitan pero que queda mas lindo y a algunos les puede resultar practico, compren borneras: Yo no compre (en realidad no compre nada,tenia todo jajaja) pero bueno, va en gustos, hagan lo que les resulte mas comodo El Circuito: Aca no importa si tienen hack de teclado,IPP, IPAC, Joysticks descuartizados, o lo que usen, en si, el circuito que yo les doy tiene una salida igual a que si fuera cualquier boton, si lo hacen bien no deberia pasar nada raro CN2 es el conector que va hacia el contador, aca me equivoque y ya colgue la imagen, ni ganas de corregirla si quieren, sin conectar el circuito a su panel de control, pueden igualmente probar con un boton, a cada pulsacion deberia sumar un credito al contador y escuchar el click en el Relé si todo va bien pueden conectar tranquilamente el circuito a su panel de control, deberia agregar los creditos al mame y al contador perfectamente, cualquier duda o consulta ya saben Cualquier cosa Consulten por MP o a los comentarios nomas muchachossssss Espero que les haya servido, Nos Veremos en otro post , a medida que vayan comentando ire agregando mas tutoriales si quieren,

Hola a todos, esta vez les la forma de convertir virtualmente cualquier televisor en un monitor arcade. Se han visto por internet diversas paginas donde indican como hacerlo, como pueden ser: mikejmoffitt.com/wp/?p=284 www.retrogames.cl/foro/viewtopic.php?f=34&t=7984&sid=48c9ecdb3af32cd1dd94b43178b705c3 www.retrogames.cl/foro/viewtopic.php?f=34&t=9897 en estas publicaciones lo que se hace es: +meter la señal de video (R G B ) por los pines del OSD (On screen display- menu en pantalla),el sincronismo por la entrada de video compuesto (RCA) + forzar la señal de fast blanking a nivel alto o bajo segun el diseño del tv ( si no se modifica la señal de blanking la señal del rgb hackeado solo se vera en las coordenadas originales) el caso que me toco a mi es un poco mas complicado, ya que el tv completo se basa en un solo tv que hace todo el procesamiento interno y generacion de OSD, es un CCE HPS 1471 Para solucionar este inconveniente opte por inyectar los tres datos de colores directamente a los amplificadores situados en la placa de los amplificadores de video, situados en el cuello del CRT para esto se tienen que cortar los tres cables marcados como R G B provenientes de la electronica del TV la señal de sincronismo compuesto se ingresa por el pin central de la entrada de video trasera.... en mi caso segui la pista hasta un jumper que habia... simplemente le solde un cable y quedo A continuacion tienen que fabricar un circuito que puede ser a base de relays si lo prefieren, que hara la conmutacion de video entre monitor RGB y modo de TV NORMAL el conector que use para la adaptacion fue un DB9 Hembra y un switch como estos: con el siguiente pinout (ideado por mi, no se apega a nada comercial, ojo con esto ultimo) 1-ROJO 2-VERDE 3-AZUL 4-CSYNC (sincronismo compuesto) 5-MASA GENERAL 6-7-8-9 (desconectados de momento,esperando futuras aplicaciones) aca la placa de conmutacion agregada, es horrible esteticamente pero use todo reciclado por lo que no gaste un mango y es muy funcional no hay demasiadas fotos del proceso ya que no pensaba hacerlo post cuando empece con esto... la idea era no estirarlo tanto pero una cosa lleva a la otra y..... si señores!!!!!!!!!!!!!!!!!! Marvel Vs Capcom : Clash of Super Heroes JAMMA corriendo en un televisor tal cual consola! hasta aca todo hermoso.... ... el sonido sale por RCA de la CPS2, con el switch cambio a modo AV normal como toda la vida...... la calidad de imagen es impresionante, es algo que solo los que han podido experimentar video arcade por RGB conocen... es otro mundo pero... que pasa si quiero conectarle la pc con MAME al televisor, ahora convertido a monitor arcade???? cable por aqui... cable por alla.... NO FUNCIONA...... ahora el POR QUE? primero y principal.... el estandar vga analogo plantea que los tres colores de video salen del puerto con 0,7vpp y 75ohms de impedancia.... lo cual no es suficiente para alimentar los transistores drivers de los filamentos del CRT la circuiteria del televisor en lo que a salida RGB respecta.... se maneja con niveles logicos TTL (5v) con un par de resistencias las cuales elimine por una cuestion de comodidad con la placa JAMMA no hubo problemas ya que su salida es a niveles TTL (5v) en los tres colores y CSYNC,pero para usar vga necesitamos amplificar esta señal a niveles que sean aceptables para ser reproducidos en la pantalla del televisor... para eso podemos armar un amplificador RGB a base de transistores si le metemos el osciloscopio comprobamos que efectivamente el voltaje es aproximado al necesario ( en mi caso con 4v era suficiente por que la circuiteria original lo reducia a algo de 3.5v ) .... y me dio 4.36v en las salidas por que puse resistencias distintas (no consegui un par de valores) .... la cuestion es que funciona jajajaja con el tema de los sincronismos no hay problema de voltajes ya que son salidas ttl 5v PERO hay que arreglarse con el tema de los sincronismos la salida de pc emite video a 31khz de sincronismo..... ademas de sacar el sincronismo separado en Vertical y Horizontal el tv o los monitores arcade con los que me pude cruzar almenos..... reciben sincronismo COMPUESTO y video de 15khz si le conectamos video de 31khz a un monitor arcade que este preparado para trabajar con una frecuencia de sincronismo de 15khz... obtendremos algo como esto, el video se ve, pero muy distorsionado para obtener sincronismo compuesto a partir de H+V tenemos que armar un circuito mezclador como el de la siguiente imagen despues de armado el circuito de mezcla conectamos toda la circuiteria (TV+Amplificador RGB+Mezclador de sincronismo) a un conector VGA DB15 Macho teniendo toda la parte de hardware lista vamos a meter mano en el soft para que la placa de video pueda emitir video a 15khz en mi caso con el uso de Soft15khz y el panel de control de Nvidia (por el tema de colores y geometria) fue mas que suficiente, ademas que en mame los juegos utilizan sus propias configuraciones de colores, sincronismo y resoluciones.... por dramas de configuracion el mame no me cargaba los juegos asi que lo primero que tenia para probar era el Kega Fusion ( Sega Genesis ) Primero el Road Rash 3 (juegazo) Quack Shot Simpsons - Bart Vs Space mutants ahora vamos con los de mame Metal Slug Snow Bros Marvel Vs Capcom Arcade INFALTABLE!!! la certificada DESCARGAS Les dejo en mi cuenta de mega los diagramas del mezclador de sincronismo (nunca lo arme en pcb impreso por eso no hay Layout del mismo) y los archivos necesarios para hacer el amplificador de RGB (diagrama y placa lista para imprimir ) .... los archivos se abren con PCB Wizard y Livewire https://goo.gl/c5Oxds link: https://www.youtube.com/watch?v=VQSQR0gSZKo por ahora eso es todo... esta re crudo el post despues subo un par de gameplays donde se un poco mejor ..... por que la calidad de las fotos da calambres... cualquier duda o consulta que tengan respondo por MP,

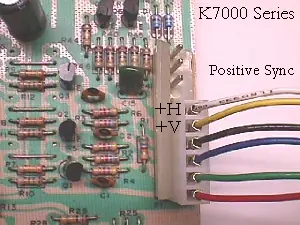

Buenasssssss, hoy les traigo otro de mis posts, vamos a ver un poco lo referente al VIDEO, las diferentes formas de conexion, frecuencias, cables, diferentes tipos de pantallas, un par de adaptadores y algunas cositas mas, partiendo siempre de la idea que queremos obtener como resultado un arcade a base de una PC con MAME Primero lo primero.... Tipos de Pantalla: Monitor Arcade es el monitor arcade de toda la vida, el de los fichines de salon, con estos nos criamos los que tuvimos la oportunidad, tienen la imagen mas fiel a los juegos ( ya que se supone que fueron hechos para estas pantallas no?) pueden usar entrada de sincronismo compuesto (CSYNC) o H+V (Horizontal+Vertical) y el conector para la entrada de video es mas o menos asi: Televisor Comun y Corriente En este apartado vamos a considerar que queremos la imagen mas fiel posible y el menor costo ( un TV CRT sale mas barato y su imagen es mas fiel a los monitores originales que si hablamos de un LCD) Las posibilidades de conexion con estos aparatos son: RCA (Video Compuesto) Para esto deben tener una Placa de video con salida de Video compuesto/Supervideo y un cable de SuperVideo a SuperVideo o RCA segun las capacidades de su tv (me encantaria tener Video componente Y-Pb-Pr nativo pero no, yo tengo S-video solamente y safa bastaaante) hasta aca lo basico de conexion del Tv a la pc Monitor de pc Tiene los graficos mas relucientes, nitidos, a los que todos estamos acostumbrados hoy en dia, SON MAS LINDOS, pero NUNCA seran los reales, igualmente si con el tamaño de un monitor de pc te alcanza y no sos demasiado purista, metele ficha!!!!!!!!!! son la opcion mas facil de conseguir Arma tus propios cables!!!!!!!!!! si tenes lo necesario para armar tus cables o sos un rata, por que comprarlos hechos cuando podes hacerlos vos mismo!!!!! si tenes un cacho de idea de electronica o electricidad, o te da la cabeza para entender los esquemas, podes seguir, sino compratelos hechos, se consiguen en cualquier local de audio/ electronica/ o en ferreterias, (si, ferreterias) S-video a RCA Este simple adaptador permite conectar cualquier fuente de video Y/C (S-Video) a una entrada RCA de video compuesto. VGA a Monitor Arcade (Sincronismo separado H+V) para la conexion de los monitores arcade hay 2 sistemas, la entrada de sincronismos separados ( Horizontal y vertical, cada cual por su lado), estos se mandan cada uno por su cable, si su monitor arcade tiene entrada compuesta, es cosa de conectar Horizontal del vga con horizontal del monitor y hacer lo mismo con el vertical VGA a Monitor Arcade- (Sincronismo Compuesto o CSYNC) -LA POSTA si les pasa algo como esto: y aun tocando los potenciometros de regulacion de sincronismos NO SE ACOMODA, no se preocupen, es un drama de adaptacion, relativamente simple de solucionar,si no quieren dolores de cabeza armense el circuito de "mezclado de sincronismos" que les paso a continuacion armenlo tranquilos, yo lo probe por que tenia ese drama que me volvio loco ( ya que mi monitor parecia tener entradas separadas por que tenia ambos pines) y les digo que funciona MAS QUE DE 10 Habiendo resuelto mas o menos el tema de los sincronismos, cables y distintos tipos de pantallas, vamos a pasar a el tema de Frecuencias: Los TV , TODOS Y CADA UNO de los CRT ( de tubo), SALVO LOS DE PC VGA, usan 15.7Khz de sincronismo, no hay excusa, ahora bien LOS MONITORES DE PC, usan 31Khz de frecuencia, asi como tambien los LCD, LED etc etc etc, la norma VGA en general esta hecha para funcionar a 31khz Peeeeeeeeeeeeeero a todo esto, existe una excepcion, si tienen una placa de video compatible( Mayormente ATI,Nvidia, y algunas otras marcas raras que si bien conosco nunca vi en mi vida), se puede modificar para que por su salida VGA largue los 15khz necesarios para salir a un MONITOR ARCADE O UN TV MODIFICADO( despues les contare sobre esto), seguimos? uno de los programas mas conocidos para hacer esta modificacion es Winmodelines , aunque tambien esta Soft15khz para no repetir tanto la informacion en internet, y cosas que ya se plantearon varias veces en otros lados, les dejo un par de links acerca de estos programas , de la pagina donde aprendi varias de las cosas cuando recien empezaba con esto, Retrovicio! Ex Marcianitos, jejej Soft15Khz: http://retrovicio.org/node/85 Winmodelines: http://retrovicio.org/node/99 a todo esto, cuando apliquen la configuracion del programa con su monitor DE PC , y reinicien, debe tirarles un error de algo asi como "fuera de rango" Felicitaciones, tienen su monitor andando a 15khz listo para enchufarlo a un monitor arcade aclaracion:solo es necesario para un monitor arcade, un tv por rca o s-video, NO LO NECESITA Un Consejo, el foco del Tubo ahora, usen un TV crt, un monitor de pc crt o un monitor arcade original, van a necesitar saber esto: Hay algo en los monitores de tubos de rayos que se llama FOCO, es la mayor o menor calibracion de "nitidez", es decir,regula QUE TAN BORROSO se ve en la imagen, por supuesto que mientras mejor tengamos calibrado el foco, mejor sera la imagen y menos sera la fatiga visual, sus ojos se lo agradeceran 1: Primero que nada ,debemos poder ver de cerca (muy de cerca, pero a ojo pelado,nada de lupas) la imagen del tubo, si pueden mirarlo de frente, bien, si no, ( como en mi caso) usen un espejito ,preferentemente de mano, creanme que es bastante mas comodo y practico, 2: deben tener a la vista la placa de su pantalla, monitor, lo que sea y localizar el Fly-Back: Veran que tiene 2 potenciometros, uno es el Screen (regula la "luminosidad" o ganancia de pantalla), el otro es el FOCUS, es el que debemos tocar, prueben girarlo hacia los lados para ver el efecto que causa, vieron como se borronea? 3: ahora a lo importante, pongan el MAME con cualquier juego,y abran el menu de servicio, Yo use el Marvel Vs Capcom:Clash of super Heroes, con ese me resulto bastante simple 4: miren detenidamente UNA letra, una parte que sea recta, fijense que si van moviendo para un lado o hacia otro el regulador, hay pixeles en los bordes que mientras mas clara se ve la letra, menos pixeles hay encendidos 5:siguiendo esa practica, mientras menos pixeles en bordes tengan encendidos,vayan regulando a gusto propio 6: si todo sale bien, deberian tener un poco mas nitida la imagen que de costumbre, con el tiempo estos equipos se deterioran y una reacomodada de esas nunca les viene mal Esto es todo por ahora, les dejo los links de mis posts anteriores: http://www.taringa.net/posts/hazlo-tu-mismo/17612970/Tutoriales-Arcade---Conexion-Contador-Mecanico.html http://www.taringa.net/posts/hazlo-tu-mismo/17607882/Armando-mi-primer-Fichin-WorkLog.html
