Buenos dias, viendo la cantidad de gente que presto atencion a mi primer y anterior post:
me decidi a armar una serie de tutoriales para la gente que quiere armarse sus propios arcade/fichin/mame/recreativa/maquinita/etc etc etc....
Hoy veremos el tema CONTADORES MECANICOS, como conectarlos y un par de cositas mas
a ver... primero que nada
La Victima:
Pueden ser de 12volts o de 6 volts , yo tengo de los 2 tipos
Primero que nada, si queremos tener una maquina nueva deberiamos reiniciar a cero el monedero
para esto debemos abrirlo, una vez logremos sacar la tapa plastica que lo recubre, tenemos que separar los brazos que sostienen el eje, e ir corriendo con mucho cuidado las rueditas hasta que queden todas en cero, una por una
Con paciencia
una vez que logren tener los contadores en CERO
Procederemos al resto.....
primero que nada reunimos los materiales, nada importante, lleva 2 o 3 cositas nomas,

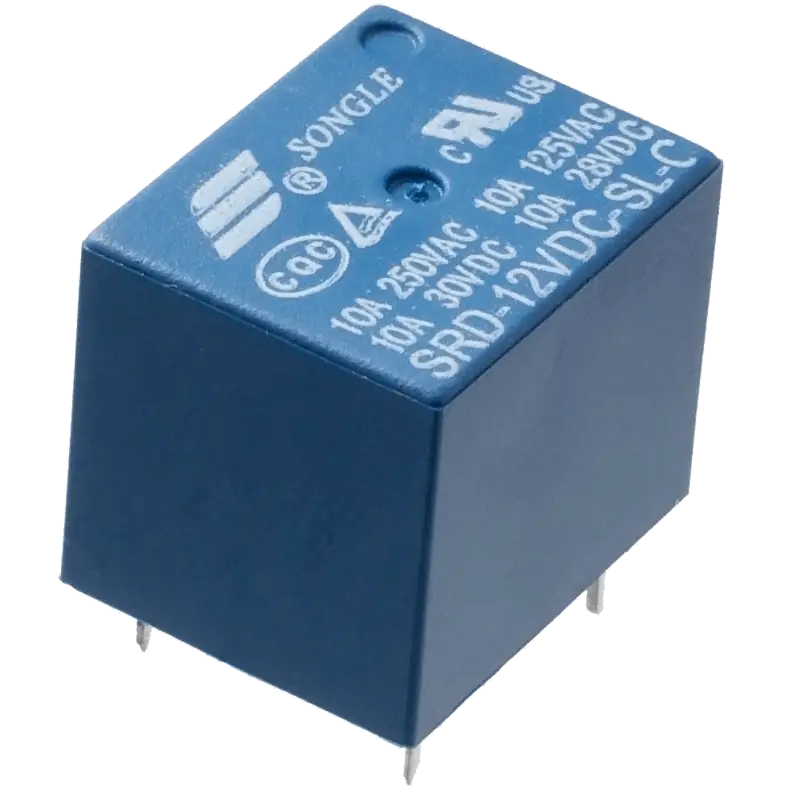

Un Relè:
EL RELE QUE COMPREN DEBE SER DEL MISMO VOLTAJE QUE EL CONTADOR SI O SI, sin excusas ni nada de "igual anda" jajaja
Un PCB Perforado:
con uno de 5cm x 5cm deberian andar bien, si quieren hacerle un agujerito para agarrarlo o usarlo para algo mas, compren mas graande , vale 10 mangos nomas

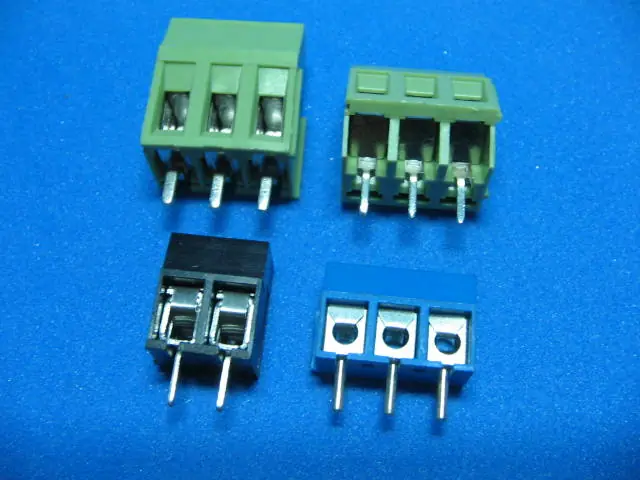

Si quieren ahorrar en algo que NO necesitan pero que queda mas lindo y a algunos les puede resultar practico, compren borneras:
Yo no compre (en realidad no compre nada,tenia todo jajaja) pero bueno, va en gustos, hagan lo que les resulte mas comodo
El Circuito:
Aca no importa si tienen hack de teclado,IPP, IPAC, Joysticks descuartizados, o lo que usen, en si, el circuito que yo les doy tiene una salida igual a que si fuera cualquier boton, si lo hacen bien no deberia pasar nada raro

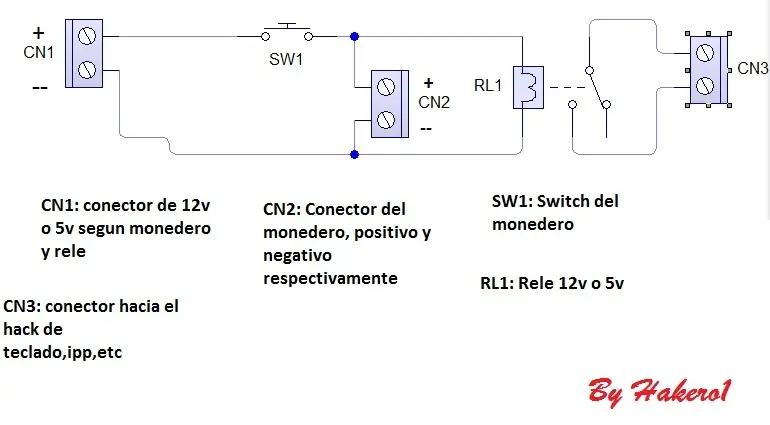

CN2 es el conector que va hacia el contador, aca me equivoque y ya colgue la imagen, ni ganas de corregirla
si quieren, sin conectar el circuito a su panel de control, pueden igualmente probar con un boton, a cada pulsacion deberia sumar un credito al contador y escuchar el click en el Relé
si todo va bien pueden conectar tranquilamente el circuito a su panel de control, deberia agregar los creditos al mame y al contador perfectamente, cualquier duda o consulta ya saben
Cualquier cosa Consulten por MP o a los comentarios nomas muchachossssss
Espero que les haya servido, Nos Veremos en otro post , a medida que vayan comentando ire agregando mas tutoriales si quieren,
