Buenasssssss, hoy les traigo otro de mis posts, vamos a ver un poco lo referente al
VIDEO
, las diferentes formas de conexion, frecuencias, cables, diferentes tipos de pantallas, un par de adaptadores y algunas cositas mas, partiendo siempre de la idea que queremos obtener como resultado un arcade a base de una PC con MAME
Primero lo primero....
Tipos de Pantalla:
Monitor Arcade
es el monitor arcade de toda la vida, el de los fichines de salon, con estos nos criamos los que tuvimos la oportunidad, tienen la imagen mas fiel a los juegos ( ya que se supone que fueron hechos para estas pantallas no?)
pueden usar entrada de sincronismo compuesto (CSYNC) o H+V (Horizontal+Vertical) y el conector para la entrada de video es mas o menos asi:
Televisor Comun y Corriente
En este apartado vamos a considerar que queremos la imagen mas fiel posible y el menor costo ( un TV CRT sale mas barato y su imagen es mas fiel a los monitores originales que si hablamos de un LCD)
Las posibilidades de conexion con estos aparatos son:
RCA ( Video Compuesto)

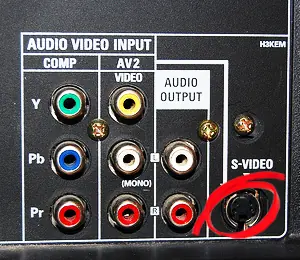

Para esto deben tener una Placa de video con salida de Video compuesto/Supervideo
y un cable de SuperVideo a SuperVideo o RCA segun las capacidades de su tv
(me encantaria tener Video componente Y-Pb-Pr nativo pero no, yo tengo S- video solamente y safa bastaaante)
hasta aca lo basico de conexion del Tv a la pc

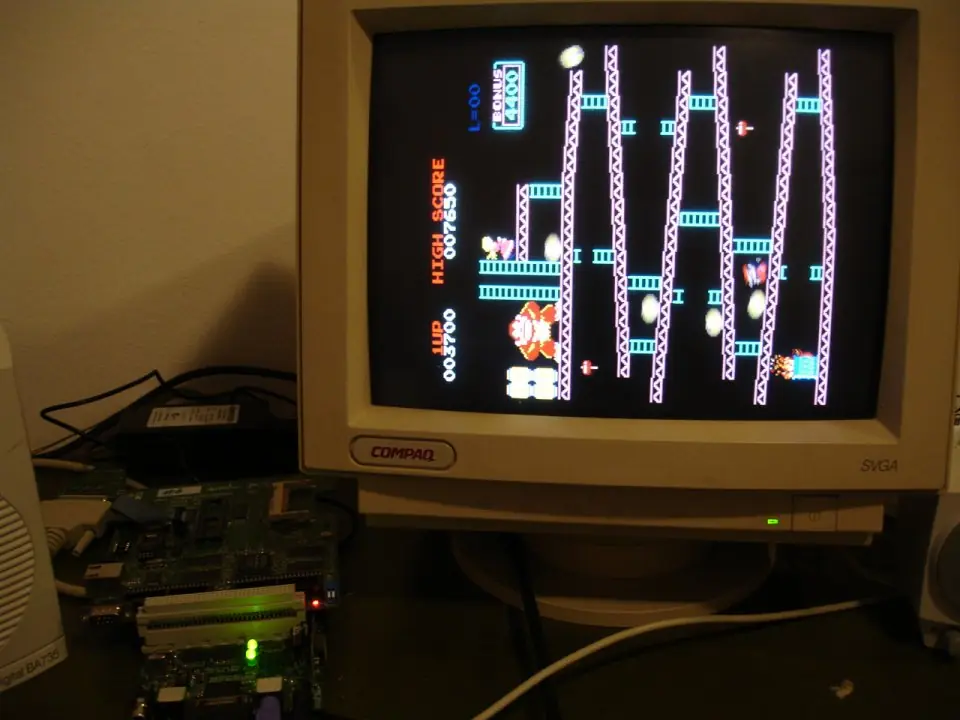

Monitor de pc
Tiene los graficos mas relucientes, nitidos, a los que todos estamos acostumbrados hoy en dia, SON MAS LINDOS, pero NUNCA seran los reales, igualmente si con el tamaño de un monitor de pc te alcanza y no sos demasiado purista, metele ficha!!!!!!!!!! son la opcion mas facil de conseguir
Arma tus propios cables!!!!!!!!!!
si tenes lo necesario para armar tus cables o sos un rata, por que comprarlos hechos cuando podes hacerlos vos mismo!!!!!
si tenes un cacho de idea de electronica o electricidad, o te da la cabeza para entender los esquemas, podes seguir, sino compratelos hechos, se consiguen en cualquier local de audio/ electronica/ o en ferreterias, (si, ferreterias)
S- video a RCA
Este simple adaptador permite conectar cualquier fuente de video Y/C (S- Video ) a una entrada RCA de video compuesto.
VGA a Monitor Arcade (Sincronismo separado H+V)
para la conexion de los monitores arcade hay 2 sistemas, la entrada de sincronismos separados ( Horizontal y vertical, cada cual por su lado), estos se mandan cada uno por su cable, si su monitor arcade tiene entrada compuesta, es cosa de conectar Horizontal del vga con horizontal del monitor y hacer lo mismo con el vertical
VGA a Monitor Arcade- (Sincronismo Compuesto o CSYNC) -LA POSTA
si les pasa algo como esto:
y aun tocando los potenciometros de regulacion de sincronismos NO SE ACOMODA, no se preocupen, es un drama de adaptacion, relativamente simple de solucionar,si no quieren dolores de cabeza armense el circuito de "mezclado de sincronismos" que les paso a continuacion
armenlo tranquilos, yo lo probe por que tenia ese drama que me volvio loco ( ya que mi monitor parecia tener entradas separadas por que tenia ambos pines) y les digo que funciona MAS QUE DE 10
Habiendo resuelto mas o menos el tema de los sincronismos, cables y distintos tipos de pantallas, vamos a pasar a el tema de Frecuencias:
Los TV , TODOS Y CADA UNO de los CRT ( de tubo), SALVO LOS DE PC VGA, usan 15.7Khz de sincronismo, no hay excusa, ahora bien
LOS MONITORES DE PC, usan 31Khz de frecuencia, asi como tambien los LCD, LED etc etc etc, la norma VGA en general esta hecha para funcionar a 31khz
Peeeeeeeeeeeeeero a todo esto, existe una excepcion, si tienen una placa de video compatible( Mayormente ATI,Nvidia, y algunas otras marcas raras que si bien conosco nunca vi en mi vida), se puede modificar para que por su salida VGA largue los 15khz necesarios para salir a un MONITOR ARCADE O UN TV MODIFICADO( despues les contare sobre esto), seguimos?
uno de los programas mas conocidos para hacer esta modificacion es Winmodelines , aunque tambien esta Soft15khz
para no repetir tanto la informacion en internet, y cosas que ya se plantearon varias veces en otros lados, les dejo un par de links acerca de estos programas , de la pagina donde aprendi varias de las cosas cuando recien empezaba con esto, Retrovicio! Ex Marcianitos, jejej
Soft15Khz: http://retrovicio.org/node/85
Winmodelines: http://retrovicio.org/node/99
a todo esto, cuando apliquen la configuracion del programa con su monitor DE PC , y reinicien, debe tirarles un error de algo asi como "fuera de rango"
Felicitaciones, tienen su monitor andando a 15khz listo para enchufarlo a un monitor arcade
aclaracion:solo es necesario para un monitor arcade, un tv por rca o s- video , NO LO NECESITA
Un Consejo, el foco del Tubo
ahora, usen un TV crt, un monitor de pc crt o un monitor arcade original, van a necesitar saber esto:
Hay algo en los monitores de tubos de rayos que se llama FOCO, es la mayor o menor calibracion de "nitidez", es decir,regula QUE TAN BORROSO se ve en la imagen, por supuesto que mientras mejor tengamos calibrado el foco, mejor sera la imagen y menos sera la fatiga visual, sus ojos se lo agradeceran
1: Primero que nada ,debemos poder ver de cerca (muy de cerca, pero a ojo pelado,nada de lupas) la imagen del tubo, si pueden mirarlo de frente, bien, si no, ( como en mi caso) usen un espejito ,preferentemente de mano, creanme que es bastante mas comodo y practico,
2: deben tener a la vista la placa de su pantalla, monitor, lo que sea y localizar el Fly-Back:
Veran que tiene 2 potenciometros, uno es el Screen (regula la "luminosidad" o ganancia de pantalla), el otro es el FOCUS, es el que debemos tocar, prueben girarlo hacia los lados para ver el efecto que causa, vieron como se borronea?
3: ahora a lo importante, pongan el MAME con cualquier juego,y abran el menu de servicio, Yo use el Marvel Vs Capcom:Clash of super Heroes, con ese me resulto bastante simple
4: miren detenidamente UNA letra, una parte que sea recta, fijense que si van moviendo para un lado o hacia otro el regulador, hay pixeles en los bordes que mientras mas clara se ve la letra, menos pixeles hay encendidos
5:siguiendo esa practica, mientras menos pixeles en bordes tengan encendidos,vayan regulando a gusto propio
6: si todo sale bien, deberian tener un poco mas nitida la imagen que de costumbre, con el tiempo estos equipos se deterioran y una reacomodada de esas nunca les viene mal
Esto es todo por ahora, les dejo los links de mis posts anteriores:
