Un problema común en la mayoría de mandos a distancia, principalmente de TV, es que por el desgaste y el uso, determinados botones empiezan a fallar o dejan de funcionar, por lo que cada vez debemos apretarlos con mayor fuerza, esto es debido a la suciedad y principalmente a la grasa que se va acumulando en las pistas del teclado. Dependiendo del modelo de mando, la reparación puede ser relativamente sencilla, por lo que vale la pena intentarlo. Modelos de Mandos Según la Construcción Según la tecnología aplicada en su construcción, nos podemos encontrar: Teclado de lámina plástica con pistas de carbón Es un modelo ya no muy utilizado, por los problemas de desgaste y rotura que daban las pistas de carbón, se compone de dos láminas de plástico rígido, con unas pistas de carbón serigrafiadas, tiene muchos problemas de desgaste y rotura, en algunos casos se puede despegar una lámina de la otra, limpiar cuidadosamente con alcohol y en caso de rotura, reparar con nitrato de plata, (es un método muy caro y muy poco fiable) que puede fallar a los pocos días, también suelen tener problemas de cortocircuito entre pistas, se puede solucionar colocando un trozo de cinta adhesiva o anilla de cinta como separador entre las pistas. Teclado de contactos tipo switch Este modelo de teclado en mandos a distancia está básicamente en desuso, debido a que se encarece la construcción y ocupa mucho mas espacio, en caso de tener switches (interruptores) que fallen, las mejores soluciones son: * Desoldarlo y tratar de localizar repuesto en la tienda de electrónica, (tarea bastante difícil por lo general). * Comprar en la tienda de electrónica un spray limpia contactos y aplicárselo al switch, si no está muy mal, se suele resolver el problema por una temporada. * Por último, el método mas casero, desoldar del teclado otro switch de alguna tecla que no utilicemos y sustituirlo por el que nos falla de uso habitual, es un método radical pero suele dar buenos resultados. Teclado de Goma sobre placa de baquelita Es el modelo mas extendido y el de mas fácil de reparación por lo general, se basa en una placa de baquelita o fibra, con una serigrafía de pistas de carbón o cobre y contactos de carbón, sobre ellos está colocada una lámina de goma, con los botones en relieve y bajo los mismos, hayamos círculos de goma negra semiconductora, que al pulsar un botón sobre el contacto de carbón serigrafiado cierra el contacto, con lo que el mando emite una ráfaga de impulsos. Reparación teclado de Goma Un método casero de reparación de este tipo de teclados, es literalmente lavarlos en agua y jabón, por lo que debemos proceder de la siguiente manera: Con unos destornilladores miniatura y la ayuda de un cutter, vamos desenganchando las pestañas de la carcasa y retirando los posibles tornillos si los hubiera. Una vez retirada la carcasa, podemos sacar la placa de baquelita, para su limpieza, debemos limpiarla con alcohol y bastoncillos de los oídos o pañuelos de papel. El teclado de goma, podemos limpiarlo con alcohol, aunque lo mas aconsejable es sumergirlo en agua con jabón, junto con las carcasas y frotar suavemente. Frotamos con un pincel con cuidado para conseguir una limpieza perfecta, aclaramos con agua y secamos con un trapo y un secador de pelo, para no dejar restos de agua. Por último retocamos con alcohol algún contacto de goma si fuera necesario y podemos volver a montar todo el conjunto. Comprobación de funcionamiento Para comprobar el funcionamiento del mando, tenemos tres métodos básicos: * Pulsar el botón directamente sobre el aparato a gobernar, TV. * Si no disponemos del aparato, con una cámara de fotos o con la camara de fotos de un telefono movil, dirigir el mando hacia ella y veremos un punto de color generado por el infrarrojo del mando en el TV. * Utilizar una radio de AM, sintonizada en la banda mas baja, 580 Khz, pulsamos el mando y oiremos por la radio el tren de pulsos emitidos por el mando. Emisión de un diodo infrarrojo visto con una cámara de fotos. Si el mando a distancia sigue fallando, puede deberse a que los contactos del teclado de goma se han desgastado por el roce del uso. No os preocupéis, aun es posible reparar el mando. Limpiad el mando como se dijo anteriormente y seguid el siguiente proceso: Necesitaremos papel de aluminio, tijeras y pegamento rápido. Comenzaremos por recortar cuadraditos del tamaño de los contactos, procurad que no sean demasiado grandes ya que podría crearse un contacto permanente. Luego procederemos a ir pegando esos recortes de aluminio en los contactos de la goma. No echéis demasiado pegamento, solo con una pequeña capa sirve. No es necesario realizar este proceso con todos los botones del teclado, solo con los que fallan, pero si se los ponéis a todos mucho mejor, si lo hacéis bien, nunca habrá problemas de contacto. Por último, aseguraos de que no sobresale ningún recorte de aluminio por encima de la zona de asiento del teclado de goma. Para ver si funciona, ya sabéis como hacerlo. Autor: Carlos López Beltrán y FjRamirez Mas Tutoriales y Esquemas en: TuElectronica.es

La experiencia nos dice que es común que este tipo de aparatos, al igual que los secadores de pelos, se corte el cable debido a que se enreda mucho por el gran movimiento que se necesita para su uso. Comencemos el análisis: Los síntomas del aparato que nos ayudara en su reparación son los siguientes: Las placas no calientan. El LED de encendido esta funcionando. Por lo que descartamos que la avería sea un corte en el cable. Esta es la plancha a reparar. Vemos que el LED de encendido esta funcionando, por lo que el problema no esta en el cable como ya mencionamos anteriormente. Comprobamos con mucho cuidado que después de un rato enchufado las placas siguen frías, aunque deberían calentarse rápidamente una vez encendida. Para desarmar la plancha, debemos empezar por quitar su eje basculante. Quitaremos el tapón que protege el tornillo del eje. Quitaremos el tornillo que hace de tope al eje y extraeremos este ultimo. Ya tendremos acceso a los tornillos ocultos tras los tapones de plásticos. Quitaremos solo los indicados en la fotografía. Para ello, utilizaremos un destornillador muy fino. Ya tendremos acceso a los tronillos. Quitaremos la tapa que cubre la circuiteria. A simple vista no vemos avería alguna (Partes quemadas, piezas rotas, etc.), pero vemos que el circuito tiene un fusible. Lo primero que haremos es comprobarlo. El fusible tiene continuidad, es decir, conduce, por lo que esta en perfecto estado. Lo siguiente es comprobar piezas que soporten grandes potencias que son las que mas sufren, por lo general, piezas de mayor tamaño. Observamos a la izquierda un componente con la numeración BTA12 y su ficha de características nos dice que es un triac. A la derecha tenemos un resistencia de potencia y sus franjas de colores impresos en su cuerpo indican que es de 33 KΩ, con el polímetro comprobamos que esta en perfecto estado. Nos centraremos ahora en el triac. Desmontamos el circuito impreso para poder ver el conexionado del triac. Gracias a la ficha técnica del BTA12 podemos identificar sus terminales, y vemos que el gatillo (G) es disparado a través del diodo LED, es decir, si el diodo LED esta funcionando el Triac debe dispararse y conmutar la resistencia de las placas, pero no lo hace. Con esta facilidad hemos encontrado la avería. Si alguno no sabe como funciona un Triac lo explicaremos a grandes rasgos: en un semiconductor formado por 3 terminales gatillo (G) y dos ánodo (A). Cuando a G se le aplica una tensión continua permite el paso de una tensión alterna entre los terminales A. Este es el esquema general de la plancha: Tendremos que sustituir el BTA12 por otro nuevo para que funcione nuestra plancha, cuesta alrededor de 0,90€ y lo pueden encontrar en cualquier tienda de electrónica, es un componente muy común. Autor: FjRamirez Mas Tutoriales y Esquemas en: TuElectronica.es

En el siguiente tutorial aprenderemos a reparar una batidora domestica que se nos a averiado. De una manera sencilla y completa, os enseñaremos como desmontar y reparar este aparato tan común en las viviendas. Como de costumbre, empezaremos con analizar los síntomas del aparato ya que nos ayudaran mucho para la posterior búsqueda de la avería: * La batidora comenzó a echar humo y despender un fuerte olor a quemado durante su uso. Desde ese momento, no enciende. Esta es la batidora a reparar, una Fagor de modelo Varimix 600w. Como de costumbre, los electrodomésticos caseros suelen tener los tornillos ocultos a simple vista. En este modelo, se encuentran bajo el plástico que se ve en la imagen. Haciendo un poco de palanca podremos sacarlo. Vemos que en la parte superior tenemos dos tornillos. Los quitaremos. Aun seguimos sin tener acceso a la circuiteria, el plástico gris sigue aun sujeto por algún tornillo. Procederemos a buscarlo. Quitaremos los botones, ya que sospechamos que los tornillos están bajo estos botones. Haciendo palanca con un destornillador fino como el de la imagen anterior podremos sacarlo. Como suponíamos, los tornillos que sujetan el plástico gris estaban debajo de los botones, en este caso son dos tornillos que quitaremos. Ahora si tendremos acceso a la circuiteria. Vemos en el circuito impreso un fusible, y antes de continuar lo comprobaremos. En nuestro caso, este fusible esta en perfecto estado. Continuaremos quitaremos los cuatro tornillos situados en las esquinas del circuito impreso. De esa manera podremos levantar el circuito impreso para visualizarlo mejor. No haría falta quitar el motor para comprobar el estado de la batidora, pero para aquellos que les haga falta desarmarlo, os pondremos las imágenes para desmontarlo. En esta que os mostramos, vemos un aro de plástico gris que oculta los tornillos para extraer el motor. Una vez quitado el aro, veremos los tornillos y unos pasadores. Quitamos los dos tonillos que tiene. Este es el pasador que comentamos antes. La manera de quitar el pasador es muy simple, hacemos palanca con un destornillador tal como se ve en la imagen. El motor ya quedara suelto. Volviendo a nuestra reparación, desmontaremos el potenciómetro tal como se muestra en la imagen. En esta imagen podremos ver el potenciómetro que utiliza el aparato para la selección de velocidad. Para quitar el circuito impreso del soporte de plástico tendremos que desoldar los contactos utilizados para los botones. Son dos situados en extremos opuestos. Ya con el circuito impreso totalmente accesible, vemos que tiene un componente sospechoso, es el conocido Triac BTA12. Ha alguno de nuestros lectores le sonará este componente ya que apareció en el tutorial de Reparación de Plancha del Pelo. Aunque en la imagen no se puede apreciar, este componente esta quemado, por lo que el siguiente paso será sustituirlo por un nuevo. Pero antes de eso, echaremos un vistazo general para ver si tenemos otros componentes quemados. En nuestro caso no hay otros componentes dañados. Este es el esquema general de la batidora. BTA12 Una vez sustituido el Triac BTA12 comprobamos que nuestra batidora funciona correctamente. Seguiremos este tutorial a la inversa para montar este electrodoméstico. Autor: FjRamirez Mas Tutoriales y Esquemas en: TuElectronica.es

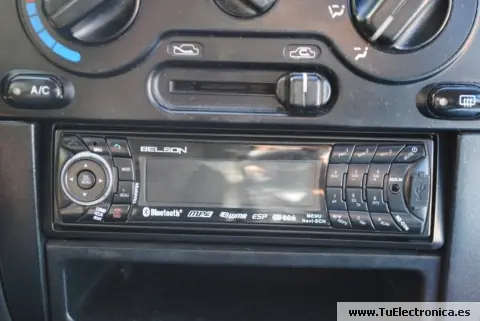

En este tutoríal vamos a tratar con un equipo que no habíamos tratado hasta ahora. Se trata de un Radio-CD de coche, el cual funciona de manera intermitente. El modelo de este Radio-CD es Belson BS-2500, pero como siempre decimos, los pasos a seguir en toda reaparición, son los mismos independientemente del modelo a reparar. Vamos a analizar los síntomas de la avería de este dispositivo: De un día para otro, el equipo se apaga y se enciende de manera intermitente. Sospechamos de que el problema esta en algún contacto de la pantalla extraíble de estos equipos, ya que si hacemos presión en ella el Radio-CD funciona correctamente. Ya sabemos aproximadamente donde puede estar la avería. Comenzaremos por desarmar la pantalla extraíble. Este es el Radio-CD que vamos a reparar. Si quitamos la pantalla, podemos ver que detrás, junto a los contactos, hay un pequeño pulsador. Si lo pulsamos, enseguida vemos que el equipo empieza a sonar. En esta imagen podemos apreciar mejor el pulsador, y podemos darnos cuenta de que se activa cuando la pantalla esta puesta y se desactiva cuando quitamos la pantalla. El problema no está en este pulsador, sino en la parte que hace accionarlo. En esta otra imagen, podemos ver la parte trasera de la pantalla extraíble. Si nos fijamos en la imagen, vemos un pequeño relieve en la carcasa, que es el encargado de accionar el pulsador anterior. Por algún motivo, se a contraído y no toca lo suficiente el pulsador para accionarlo. Esto es la causa de que el equipo funcione de manera no continúa. Una rápida solución, es ampliar este relieve añadiendo capas con algún pegamento rápido de contacto. Si utilizamos un pincel para aplicar el pegamento nos será más cómodo. Esperaremos a que se seque la primera capa para aplicar las siguientes. Una vez secas todas las capas y podamos apreciar que hemos ampliado el relieve, comprobaremos si funciona nuestro equipo. Ya tenemos solucionado nuestro problema. Podemos comprobar que nuestro Radio-CD funciona correctamente sin apagarse. Autor: Miranda y FjRamirez Mas Tutoriales y Esquemas en: TuElectronica.es

Es frustrante que a mitad de estar viendo tu serie favorita por Internet tu línea ADSL se averíe. ¿Por qué esperar a un técnico si lo puedes reparar tu mismo? Te explicaremos como de una manera sencilla puedes encontrar la avería y repararla tu mismo.Como en cualquier tipo de avería, debemos analizar cual son los síntomas:Nos hemos quedado sin ADSL y la luz del router correspondiente a la línea de teléfono está apagada, parpadea o está en rojo (dependiendo del router).No recibimos llamadas de teléfono.Tampoco podemos hacer llamadas de teléfono.Al descolgar el teléfono no hay tono.Con todos estos síntomas, podemos deducir que no se trata de una avería de nuestro router o teléfono, seria mucha casualidad que ambos aparatos dejaran de funcionar.La avería puede ser en dos zonas, nuestra línea interna que se encuentra a partir del PTR (en el interior de nuestra vivienda) o de la línea externa suministradora, que es la que se encuentra por detrás del PTR y es responsabilidad de la empresa con la que tengamos contratado la línea de teléfono, normalmente en España es MoviStar (Antes Telefónica). En este último caso, la única solución es llamar a la empresa y comentarles lo que sucede.Pero antes de nada, debemos comprobar en que zona está la avería.Usaremos un teléfono como herramienta para encontrar la avería.Buscaremos el PTR (Punto de Terminación de Red), donde a partir de este punto, las averías son de nuestra responsabilidad. Puede estar oculto dentro de una caja de registro, normalmente junto a la puerta de entrada a la vivienda.Levantaremos la tapa para acceder a la toma de pruebas tal como se ve en la imagen. Recordad luego bajarla, ya que esta tapa desconecta la línea interna.Conectaremos nuestro teléfono a esta toma, que nos dará acceso directo a la línea externa.Descolgaremos el teléfono y comprobaremos si hay tono. Si tiene tono como en nuestro caso, la avería no está en la línea externa, está en la línea de nuestra vivienda.Seguiremos la línea, si es visible, para ver si está en algún punto cortada, pero principalmente nos dirigiremos a las tomas. En está línea solo hay una toma.Conectaremos en esta toma el teléfono, y comprobaremos si hay tono. En nuestro caso, si tenemos tono. Esto nos indica, que desde esta toma al PTR (¡acordaros de bajar la tapa!) está correcto.Tendremos que mirar la línea a partir de esta toma. Sospecharemos de los conectores de teléfono RJ11. Y como podemos ver en la imagen, este conector está medio suelto, puede que unos de los cables esté partido y no se vea externamente.Sanearemos el cable cortándolo un centímetro por detrás del conector.Utilizaremos una crimpadora para poner el nuevo conector. Podemos encontrar esta herramienta en ferreterías.Para poner un nuevo conector RJ11 de teléfono, cortaremos la funda del cable 5mm y colocaremos los cables en el mismo orden que la imagen. (Rojo-Blanco-Marrón-Verde) de izquierda a derecha.Pondremos el conector RJ11 con el clic hacia arriba.Colocaremos el conector en la crimpadora y lo crimparemos.Volveremos a conecta la línea que nos daba problemas en su toma.Comprobaremos si hay tono en el teléfono y funciona nuestro router. En este caso, todo funciona correctamente. Ya podemos seguir viendo nuestra serie favorita por Internet.Si vives en un bloque de viviendas, las limitaciones de líneas son diferentes. Existe una línea en una zona común donde la responsabilidad de averías es de la comunidad de vecinos. Esta zona esta limitada por el PTR y una regleta de conexiones que se encuentra en un recinto RITI (Recinto de Instalaciones de Telecomunicaciones Inferior), en esa regleta se realizan las conexiones de la línea exterior suministradora y la línea común del edificio que reparte el servicio a las viviendas. Por lo general, debes comunicar la avería al presidente de la comunidad si el problema no es de tu línea.Autor: FjRamirezMas Tutoriales y Esquemas en: TuElectronica.es
