En el siguiente tutorial aprenderemos a reparar una batidora domestica que se nos a averiado. De una manera sencilla y completa, os enseñaremos como desmontar y reparar este aparato tan común en las viviendas.
Como de costumbre, empezaremos con analizar los síntomas del aparato ya que nos ayudaran mucho para la posterior búsqueda de la avería:
* La batidora comenzó a echar humo y despender un fuerte olor a quemado durante su uso. Desde ese momento, no enciende.
Esta es la batidora a reparar, una Fagor de modelo Varimix 600w.
Como de costumbre, los electrodomésticos caseros suelen tener los tornillos ocultos a simple vista. En este modelo, se encuentran bajo el plástico que se ve en la imagen.
Haciendo un poco de palanca podremos sacarlo.
Vemos que en la parte superior tenemos dos tornillos. Los quitaremos.
Aun seguimos sin tener acceso a la circuiteria, el plástico gris sigue aun sujeto por algún tornillo. Procederemos a buscarlo.

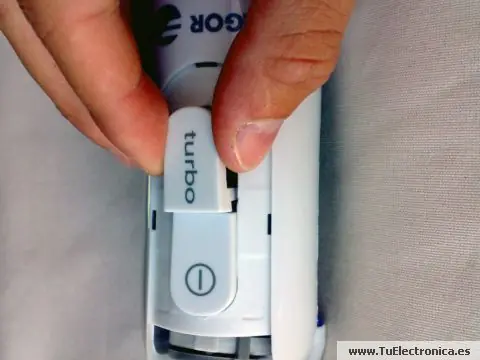

Quitaremos los botones, ya que sospechamos que los tornillos están bajo estos botones.
Haciendo palanca con un destornillador fino como el de la imagen anterior podremos sacarlo.
Como suponíamos, los tornillos que sujetan el plástico gris estaban debajo de los botones, en este caso son dos tornillos que quitaremos.

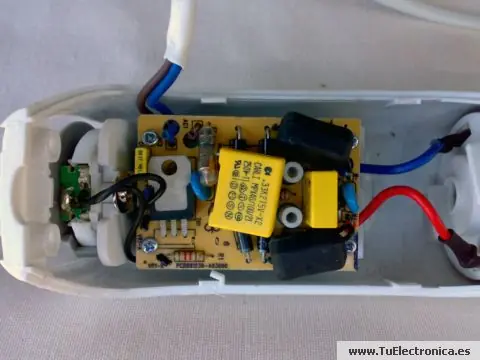

Ahora si tendremos acceso a la circuiteria.
Vemos en el circuito impreso un fusible, y antes de continuar lo comprobaremos. En nuestro caso, este fusible esta en perfecto estado.
Continuaremos quitaremos los cuatro tornillos situados en las esquinas del circuito impreso.

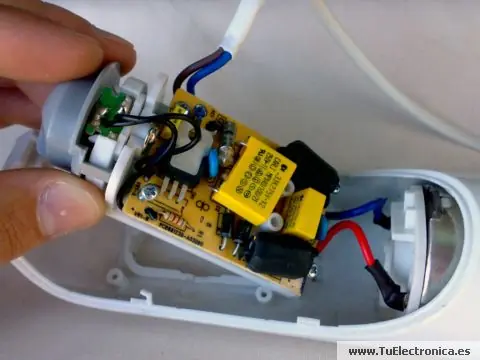

De esa manera podremos levantar el circuito impreso para visualizarlo mejor.
No haría falta quitar el motor para comprobar el estado de la batidora, pero para aquellos que les haga falta desarmarlo, os pondremos las imágenes para desmontarlo. En esta que os mostramos, vemos un aro de plástico gris que oculta los tornillos para extraer el motor.
Una vez quitado el aro, veremos los tornillos y unos pasadores.
Quitamos los dos tonillos que tiene.

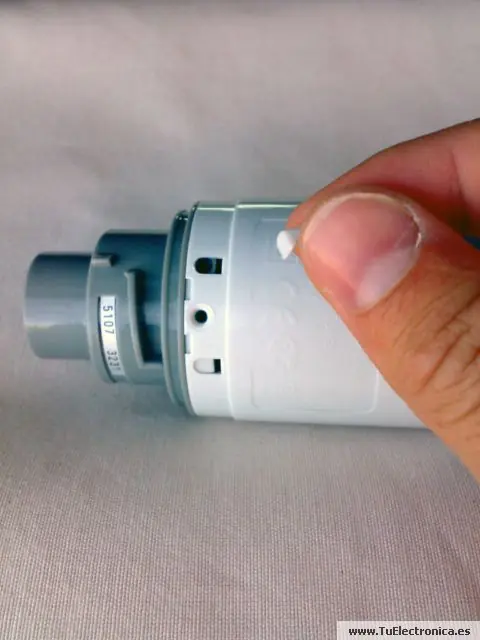

Este es el pasador que comentamos antes.

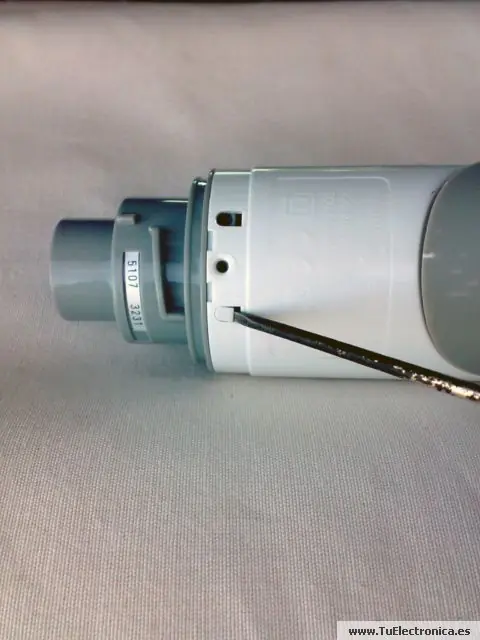

La manera de quitar el pasador es muy simple, hacemos palanca con un destornillador tal como se ve en la imagen.
El motor ya quedara suelto.

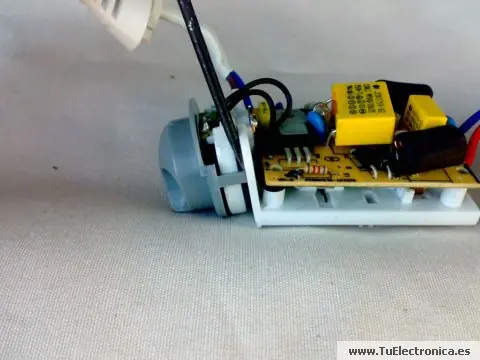

Volviendo a nuestra reparación, desmontaremos el potenciómetro tal como se muestra en la imagen.

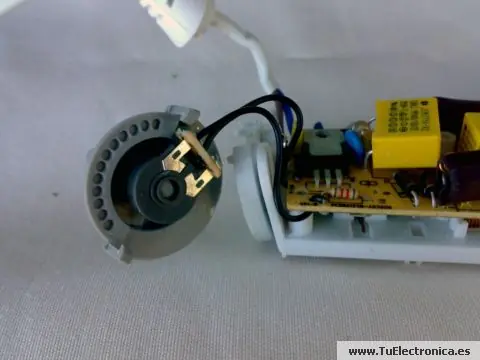

En esta imagen podremos ver el potenciómetro que utiliza el aparato para la selección de velocidad.

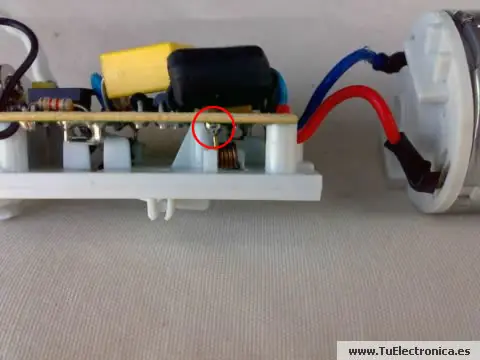

Para quitar el circuito impreso del soporte de plástico tendremos que desoldar los contactos utilizados para los botones. Son dos situados en extremos opuestos.

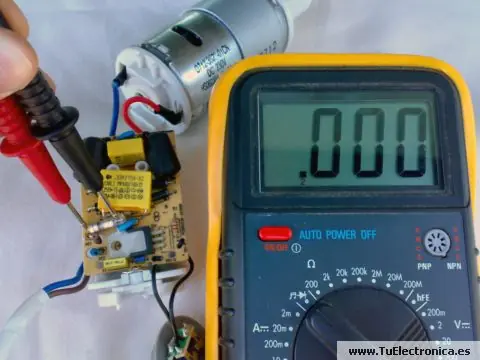

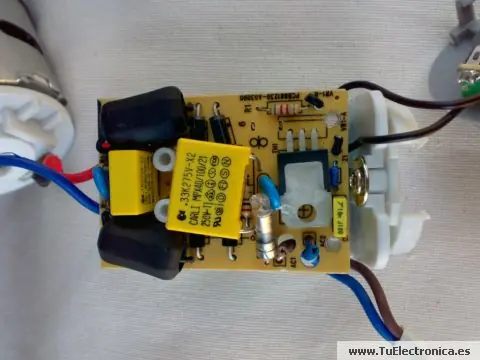

Ya con el circuito impreso totalmente accesible, vemos que tiene un componente sospechoso, es el conocido Triac BTA12. Ha alguno de nuestros lectores le sonará este componente ya que apareció en el tutorial de Reparación de Plancha del Pelo. Aunque en la imagen no se puede apreciar, este componente esta quemado, por lo que el siguiente paso será sustituirlo por un nuevo. Pero antes de eso, echaremos un vistazo general para ver si tenemos otros componentes quemados. En nuestro caso no hay otros componentes dañados.
Este es el esquema general de la batidora.
BTA12
Una vez sustituido el Triac BTA12 comprobamos que nuestra batidora funciona correctamente. Seguiremos este tutorial a la inversa para montar este electrodoméstico.
Autor: FjRamirez
Mas Tutoriales y Esquemas en: TuElectronica.es
