En este tutoríal vamos a tratar con un equipo que no habíamos tratado hasta ahora. Se trata de un Radio-CD de coche, el cual funciona de manera intermitente. El modelo de este Radio-CD es Belson BS-2500, pero como siempre decimos, los pasos a seguir en toda reaparición, son los mismos independientemente del modelo a reparar.
Vamos a analizar los síntomas de la avería de este dispositivo:
De un día para otro, el equipo se apaga y se enciende de manera intermitente. Sospechamos de que el problema esta en algún contacto de la pantalla extraíble de estos equipos, ya que si hacemos presión en ella el Radio-CD funciona correctamente.
Ya sabemos aproximadamente donde puede estar la avería. Comenzaremos por desarmar la pantalla extraíble.

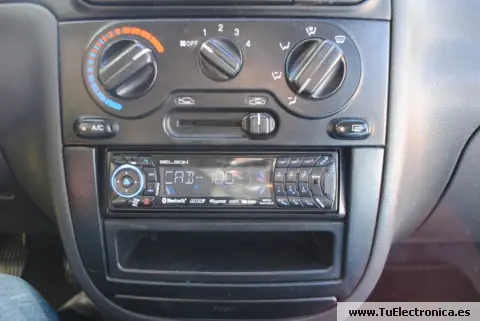

Este es el Radio-CD que vamos a reparar.
Si quitamos la pantalla, podemos ver que detrás, junto a los contactos, hay un pequeño pulsador. Si lo pulsamos, enseguida vemos que el equipo empieza a sonar.
En esta imagen podemos apreciar mejor el pulsador, y podemos darnos cuenta de que se activa cuando la pantalla esta puesta y se desactiva cuando quitamos la pantalla. El problema no está en este pulsador, sino en la parte que hace accionarlo.

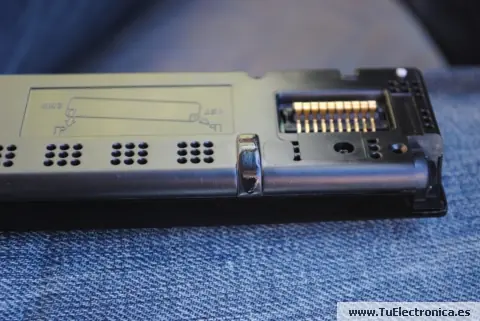

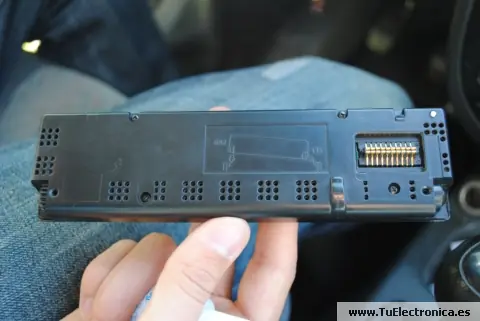

En esta otra imagen, podemos ver la parte trasera de la pantalla extraíble.
Si nos fijamos en la imagen, vemos un pequeño relieve en la carcasa, que es el encargado de accionar el pulsador anterior. Por algún motivo, se a contraído y no toca lo suficiente el pulsador para accionarlo. Esto es la causa de que el equipo funcione de manera no continúa.
Una rápida solución, es ampliar este relieve añadiendo capas con algún pegamento rápido de contacto. Si utilizamos un pincel para aplicar el pegamento nos será más cómodo.
Esperaremos a que se seque la primera capa para aplicar las siguientes.
Una vez secas todas las capas y podamos apreciar que hemos ampliado el relieve, comprobaremos si funciona nuestro equipo.
Ya tenemos solucionado nuestro problema. Podemos comprobar que nuestro Radio-CD funciona correctamente sin apagarse.
Autor: Miranda y FjRamirez
