Jenny Paola Ballesteros Clavijo
Geovanni Tovar
Laboratorio 5
System digital I
Geovanni Tovar
Laboratorio 5
System digital I

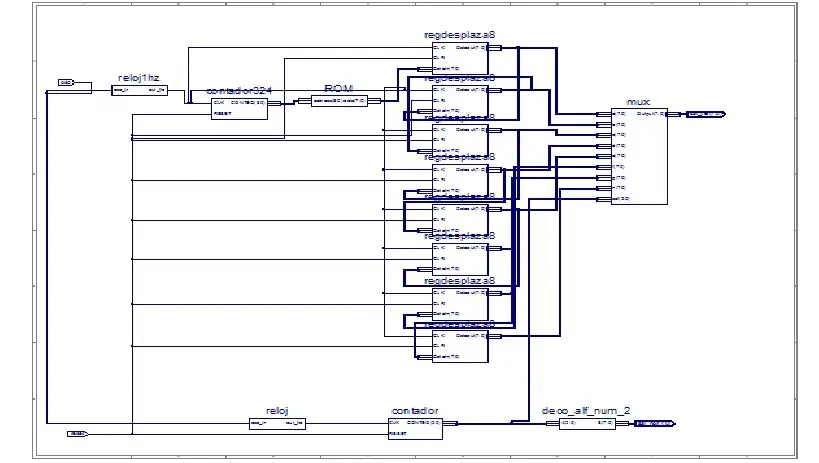

Su function es activar una columna a la vez cada cuanto e ingrese un dato en las filas de la memoria y que este se visualize, como tiene un contador de ocho posiciones en serie para cada numero este activara una columna y volvera a empezar; se tiene encuenta la frecuencia de oscilacion de 482hz. El reset debe estar en la lista de sensibilidad porque es asíncrono, tiene efecto independientemente del reloj. En los circuitos secuenciales, la lista de sensibilidad debe estar compuesta como mucho por el reloj y el reset (si es asíncrono). En la memoria cuenta con 1, 2, 3….. hasta FFF posiciones de memoria por bloque, que solo fue usado 52 cada datos es visualizado en una matriz de 8x8 realizara un conteo de acuerdo a las poasiciones de la memora y la memoria enviara 8 bits a la salida dependiendo de la posicion del contador.
