Normalmente en una escalera el ancho de la huella de todas las tabicas siempre es el mismo para toda la escalera. Pero puede darse casos en los que necesitemos determinar el ancho de las huellas de forma individual, por ejemplo; Para poder cumplir con la normativa, en escaleras de un solo tramo debemos habilitar un descansillo.
Para resolver este caso, donde necesitamos dibujar una escalera recta de un solo tramo pero con un descansillo en medio de la escalera, utilizaremos la utilidad ARQ-ESCALERA del programa ARKITool desde AutoCAD.
Lo primero que tenemos que indicar son los 2 puntos que definen la forma y posición de la escalera, tal y como se puede ver en la imagen siguiente:
A continuación indicaremos el ancho de la escalera (que podremos modificar después) y la situación del otro lado de la escalera marcando un punto cualquiera cerca del rotulo que marca el punto 1.

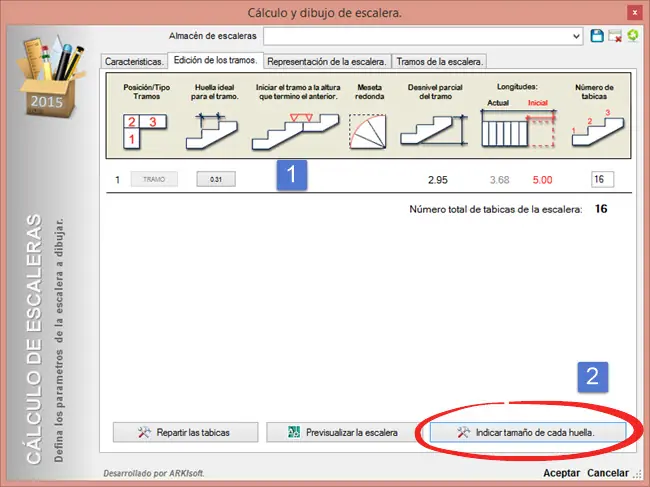

Una vez indicados estos datos aparece la ventana de diálogo que nos permite configurar la escalera a dibujar:
En esta pantalla podemos ver que tenemos el ancho de la huella para la escalera (en este caso 0.31 metros).
Si no hacemos nada el programa dibujará una escalera recta de 16 escalones con un ancho de 0.31 metros cada uno.

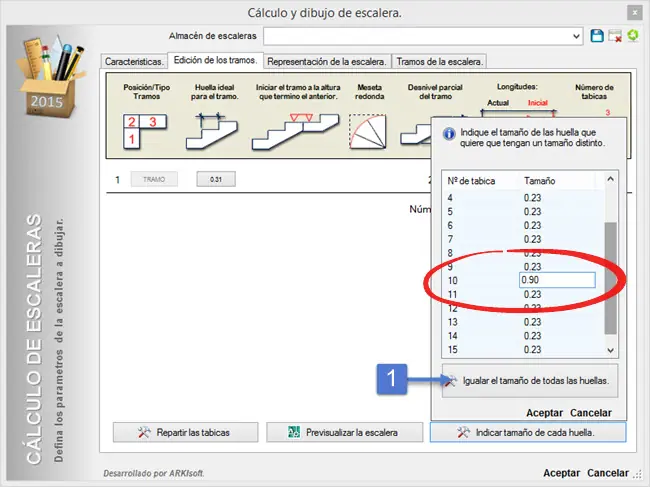

Pero como en este caso necesitamos un descansillo haremos clic en el botón marcado como 2. Al hacer clic en el botón de "Indicar tamaño de cada huella" se mostrará una lista con todos los escalones de la escalera y el ancho de la huella para cada escalón:
En este caso vamos a indicar un "Tamaño" de 0.90 metros para la tabica número 10. Como vemos podemos indicar un tamaño distinto para cada uno de los escalones de la escalera.
NOTA: Si después de cambiar los anchos de las huellas deseamos hacer que todos los tamaños se iguales con el ancho predefinido para la escalera solo tenemos que hacer clic en el botón marcado como 1 en la imagen.
Ahora solo tenemos que hacer clic en el botón de "Aceptar" que esta en la lista de tamaños de huella y a continuación hacer clic en el botón de "Aceptar" de la ventana principal del comando. El programa dibujará una escalera de 1 tramo con un descansillo de 0.90 metros en el escalón número 10, tal y como se puede apreciar en la siguiente imagen:

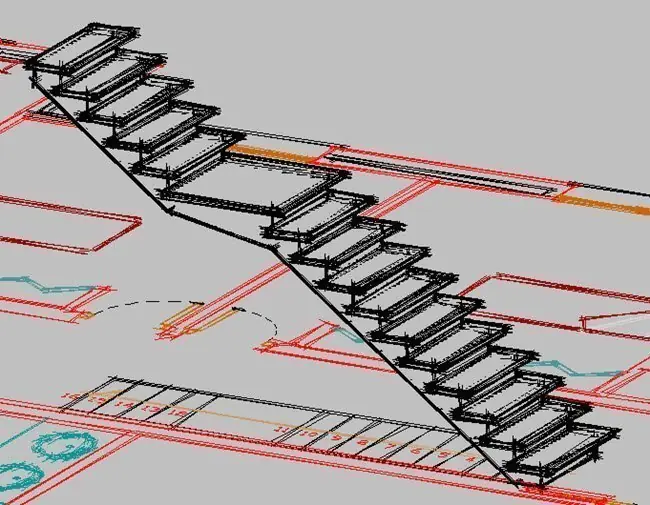

Si lo necesitamos en el proyecto siempre podemos crear la representación de esta escalera en 3D con el comando ARQ-ESCALERA3D del programa ARKITool. En la siguiente imagen podemos ver la escalera 3D obtenida con esta utilidad:
Acerca de paquete de utilidades ARKITool:
Para resolver este caso, donde necesitamos dibujar una escalera recta de un solo tramo pero con un descansillo en medio de la escalera, utilizaremos la utilidad ARQ-ESCALERA del programa ARKITool desde AutoCAD.
Lo primero que tenemos que indicar son los 2 puntos que definen la forma y posición de la escalera, tal y como se puede ver en la imagen siguiente:
A continuación indicaremos el ancho de la escalera (que podremos modificar después) y la situación del otro lado de la escalera marcando un punto cualquiera cerca del rotulo que marca el punto 1.
Una vez indicados estos datos aparece la ventana de diálogo que nos permite configurar la escalera a dibujar:
En esta pantalla podemos ver que tenemos el ancho de la huella para la escalera (en este caso 0.31 metros).
Si no hacemos nada el programa dibujará una escalera recta de 16 escalones con un ancho de 0.31 metros cada uno.
Pero como en este caso necesitamos un descansillo haremos clic en el botón marcado como 2. Al hacer clic en el botón de "Indicar tamaño de cada huella" se mostrará una lista con todos los escalones de la escalera y el ancho de la huella para cada escalón:
En este caso vamos a indicar un "Tamaño" de 0.90 metros para la tabica número 10. Como vemos podemos indicar un tamaño distinto para cada uno de los escalones de la escalera.
NOTA: Si después de cambiar los anchos de las huellas deseamos hacer que todos los tamaños se iguales con el ancho predefinido para la escalera solo tenemos que hacer clic en el botón marcado como 1 en la imagen.
Ahora solo tenemos que hacer clic en el botón de "Aceptar" que esta en la lista de tamaños de huella y a continuación hacer clic en el botón de "Aceptar" de la ventana principal del comando. El programa dibujará una escalera de 1 tramo con un descansillo de 0.90 metros en el escalón número 10, tal y como se puede apreciar en la siguiente imagen:
Si lo necesitamos en el proyecto siempre podemos crear la representación de esta escalera en 3D con el comando ARQ-ESCALERA3D del programa ARKITool. En la siguiente imagen podemos ver la escalera 3D obtenida con esta utilidad:
Acerca de paquete de utilidades ARKITool:
- ARKITool es un paquete gratuito que contiene más de 500 utilidades para CAD.
- ARKITool es desarrollado y esta registrado a nombre de ARKISoft, utilidades para CAD .
- Puede ver un listado completo de las utilidades de ARKITool haciendo clic aquí .
- ARKITool dispone de varias versiones: Aquí puede ver una comparativa .
- Puede descargar ARKITool desde aquí: Descarga de ARKITool 2015
