La biblia de las placas PCI-E (1x, 4x, 8x, 16x, 2.0, 3.0 y más)
Por Guillermo Mayoraz - Mar 19, 2013
Las placas PCI-Express (PCI-E) son una realidad hace muchos, muchos años.
Son el método de conexión estándar de placas para PC’s X86 compatibles (como se le decía antes en las revistas del medio) y la verdad que es un estándar que funciona bien y fue evolucionando o, mejor dicho, actualizándose sin demasiados problemas de compatibilidad y muy tranquilamente, más si lo comparamos con aquel infierno que supo ser el estándar AGP donde ahí si que la complicaron con voltajes, slots y cosas que más de una vez nos hicieron correr un frío sudor por la espalda cuando instalábamos una placa por miedo a quemar algo aunque, en lo que a mi respecta y por suerte, nunca pasó nada.
Pero como estándar tienen sus características, que es bueno saberlas si es que algún día queremos comprar alguna placa y el vendedor nos pregunta, por ejemplo ¿tenés slot PCI-E 16x?
Así que, vamos con eso (gracias al genial video de Techquiquie)
Las “X” de las placas PCI-Express
Las “X” de las placas indican el número de líneas o carriles.
Cada línea puede llevar de 250MB/s desde el chipset hasta la placa y por eso y dependiendo de las necesidades se utiliza 1 línea, 4 líneas o más.
Por ejemplo, una placa de Audio ASUS tiene de sobra con 1X.
Una placa de red con un conector Gigabit necesita más ancho de banda, en este caso, 4X.

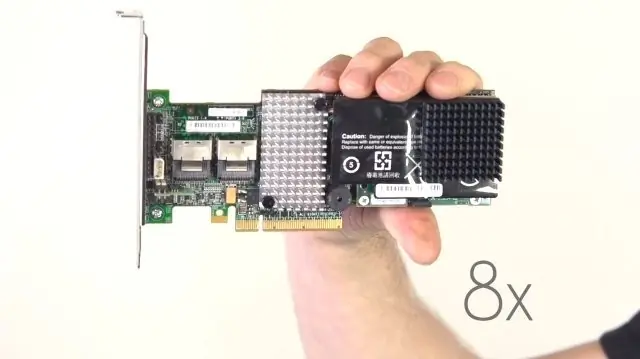

Esta placa, por ejemplo (¿alguien sabe qué es?) es una PCI-E 8X.
Por su parte, el monstruo este de Nvidia requiere 4GB/S (en teoría) y por eso tiene el conector PCI Express 16x. Toma este dato con pinzas porque falta algo.

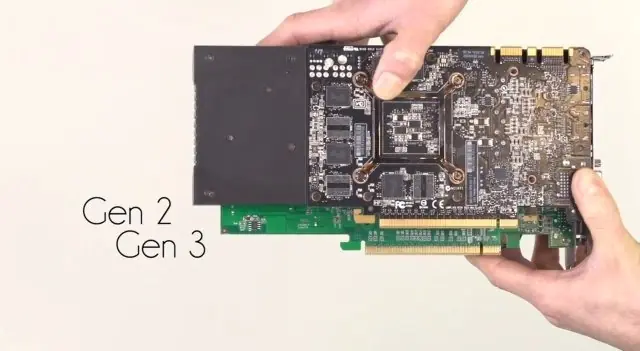

El multiplicador (o la generación).
Cuando PCI-E vio la luz, allá por 2003, las X (que equivalen a las líneas de conexión) fueron “seteadas” a 250 MB/s como vimos previamente. Pero como todos bien sabemos los fabricantes tienen que aumentar todo, mejorar, por más que no se necesiten quizás nunca, y PCI-E no se escapa de esa realidad.
PCI-Express 2.0 fue, después de algunas mejoras mínimas como 1.0a y 1.1a una actualización significativa del estándar. Todo motherboard que sea PCI-E 2.0 duplica el ancho de banda por línea, esto significa que:
Un conector PCI-E 1X 1.0 “funciona” a 250MB/s y uno 2.0 a 500MB/s.
En tanto un conector PCI-E 2.0 “funciona” a… 250MB/s x 2 x 16 = 8GB/s (wow).
A finales de 2010 salió la revisión 3 del estándar. Esta vez con la “novedad” de que el ancho de banda que maneja se fue, directamente, al carajo.
Veamos los fríos datos:
Velocidad de reloj base: PCIe 3.0 = 8.0GHz, PCIe 2.0 = 5.0GHz, PCIe 1.0 = 2.5GHz
Velocidad: PCIe 3.0 = 1000MB/s, PCIe 2.0 = 500MB/s, PCIe 1.0 = 250MB/s
Ancho de banda (x16 link): PCIe 3.0 = 32GB/s, PCIe 2.0 = 16GB/s, PCIe 1.0 = 8GB/s
Velocidad de transferencia: PCIe 3.0 = 8.0GT/s, PCIe 2.0= 5.0GT/s, PCIe 1.0 = 2.5GT/s

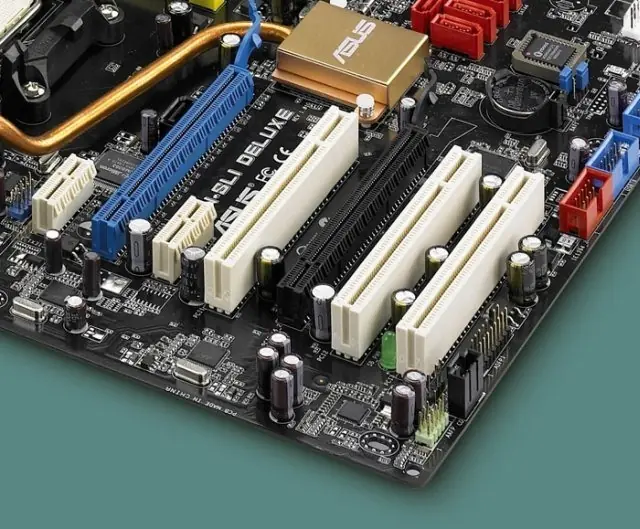

¿Qué hay con los slots de los motherboards?
Muy simple y muy interesante también.
Los motherboards por lo general traen 1 Slot PCI-E 16X y varios PCI-E 1X. A veces alguno perdido por ahí (los más grosos por ejemplo) traen un slot 4X, pero no son muy comunes.
¿Por qué?
Porque la mayoría de las placas de video son 16X y las otras placas que no son de vídeo suelen ser 1X. Así de simple.
Ah, hay motherboards que traen 2 (y hasta 3) slots 16X. Por lo general vienen preparadas para SLI o Crossfire, es decir, poner placas de video en paralelo. Esa cosa para enfermitos del hard
¿Y que pasa si conecto una placa 1X en una 16X, va a entrar?
¡Si! Esto es lo lindo de PCI-Express, que podemos conectar placas mas “chiquitas” en slots mas grandes sin problemas. Como puede verse en cualquier mother y gracias a la compatibilidad tanto electrónica como lógica podemos conectar cualquier placa en un slot 16X, casi todas en un 8X, placas de 4X y de 1X en los slots 4X y solamente las de 1X en los slots 1X.
Ah, y la compatibilidad “hacia atrás” de las placas suele ser muy buena también. Me explico: por lo general “no pasa nada” si ponemos una placa de video PCI-E 16X “3.0” en un slot 2.0. Funciona muy bien.
Lamentablemente este estándar es aburrido, no hay “mitos”, historias locas o cosas que se quemen. Funciona todo muy bien, tanto, que casi cualquiera puede entenderlo
Bien ahí por Intel, o por aquel que se encargó de crear un estándar que mató al maldito AGP.
Fuente: http://tecnovortex.com/la-biblia-de-las-placas-pci-express
