Buenas Taringueros, linces, troesmas o diamonds vamos a comenzar unos tutoriales en T! sobre Arduino.
-------------------------------------------------Barra separadora nivel Pobre------------------------------------------
En esta parte especial mostraremos como sacar nuestro proyecto de la placa Arduino.
de esta manera podemos abaratar los costos de nuestro proyectos como vimos en el tutorial 1 Arduino Uno ocupa un microcontrolador ATmega 328p-PU con su respectivo bootloader.
en este caso lo que ocuparemos sera el programa "Fritzing" que es gratuito.
-------------------------------------------------Barra separadora nivel Pobre------------------------------------------
Materiales:
Montaje:
Nuestro ATmega 328p-PU consta de 28 pines donde dejare la equivalencia en una imagen despues
lo que pondremos la resistencia de 10 kΩ en el pin 1 de nuestro micro el cystal entre el pin 10 y 9 el pin 8 a GND y el 7 a 5V, el LED ira conectado a GND y la pata más larga al pin 15 de nuestro micro (Pin digital 9 de arduino)
codigo:
Es el del prime tutorial.
-------------------------------------------------Barra separadora nivel Pobre------------------------------------------
Esta vez no hay yapa D:
-------------------------------------------------Barra separadora nivel Pobre------------------------------------------
En esta parte especial mostraremos como sacar nuestro proyecto de la placa Arduino.
de esta manera podemos abaratar los costos de nuestro proyectos como vimos en el tutorial 1 Arduino Uno ocupa un microcontrolador ATmega 328p-PU con su respectivo bootloader.
en este caso lo que ocuparemos sera el programa "Fritzing" que es gratuito.
-------------------------------------------------Barra separadora nivel Pobre------------------------------------------
Materiales:
- -ATmega 328p-PU con bootloader cargado
-ProtoBoard
-Jumpers cables
-crystal 16 mhz
-Resistencia 10 kΩ
-1 LED
-Resistencia 220 a 330 Ω

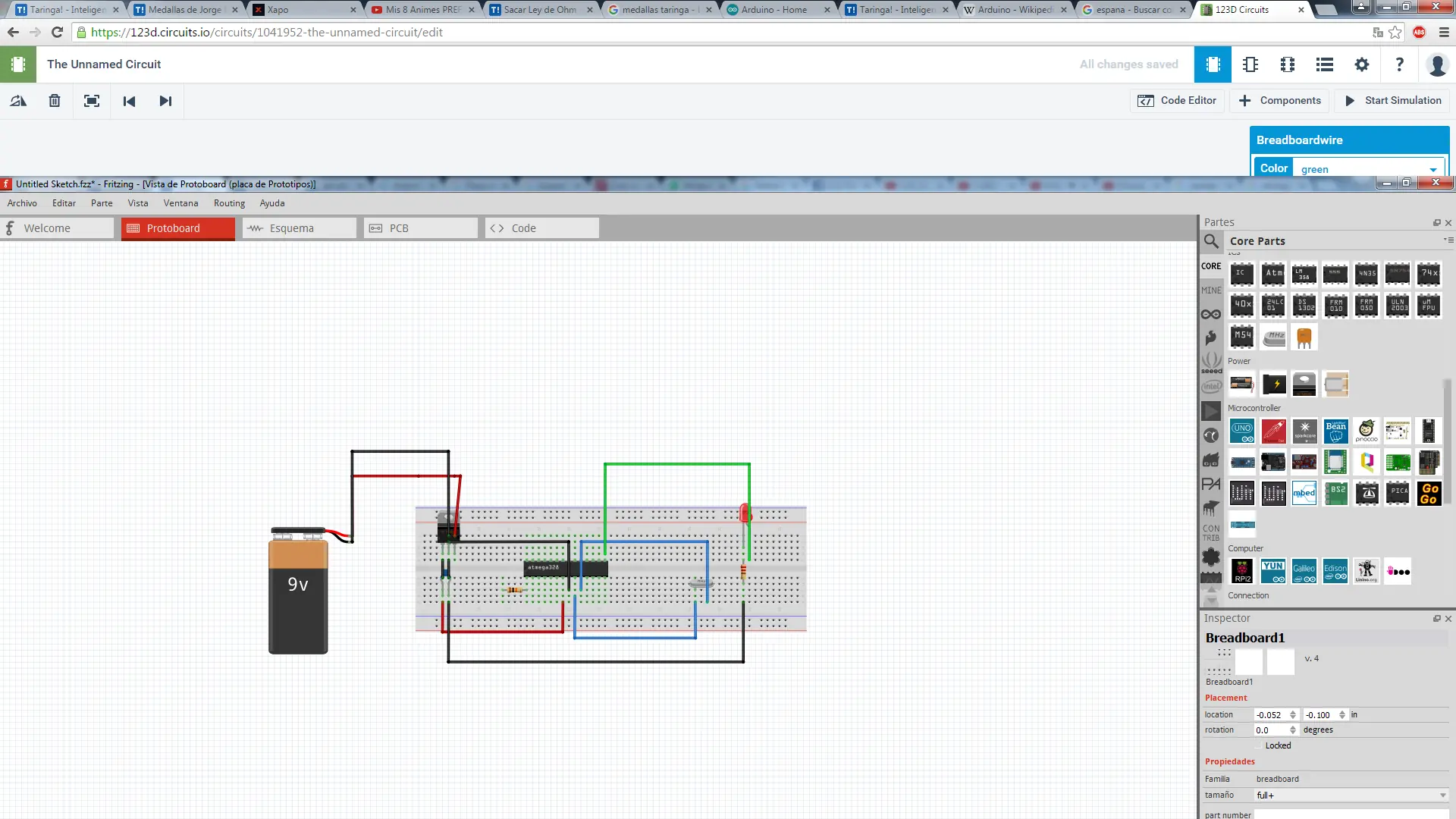

Montaje:
Nuestro ATmega 328p-PU consta de 28 pines donde dejare la equivalencia en una imagen despues
lo que pondremos la resistencia de 10 kΩ en el pin 1 de nuestro micro el cystal entre el pin 10 y 9 el pin 8 a GND y el 7 a 5V, el LED ira conectado a GND y la pata más larga al pin 15 de nuestro micro (Pin digital 9 de arduino)
codigo:
Es el del prime tutorial.
-------------------------------------------------Barra separadora nivel Pobre------------------------------------------
Esta vez no hay yapa D:
