Hola a todos y bienvenidos a este nuevo post..!
Lo que hoy vengo a mostrarles es un util temporizador hecho en base al popular circuito integrado NE555, el cual, con muy pocos componentes externos, podremos configurar para que mantenga activa una lampara, un motor, otro circuito, o lo que necesitemos, por un tiempo que definiremos nosotros.
Pero este temporizador tiene una particularidad, ya que no necesitamos accionar un pulsador o un interruptor para que se active, en esta ocacion la activacion sera de forma táctil..! si, como leiste, este circuito será accionado mediante el toque de nuestros dedos sobre una superficie metalica que será nuestro sensor.
Asique si les interesa los invito a leer este post para sacarle el maximo provecho a este util y economico circuito.

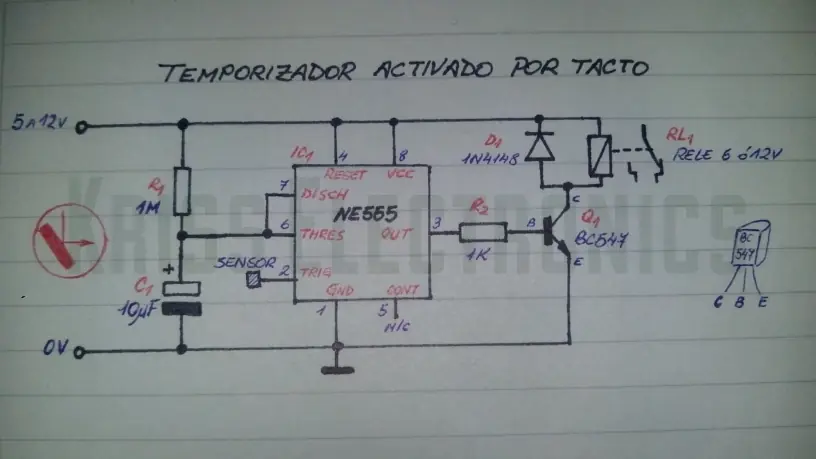

CIRCUITO
Al tocar con nuestro dedo el pin 2 del integrado (al cual conectaremos nuestro sensor) esto activa la salida del integrado (pin 3) durante un tiempo determinado, que depende de los valores de C1 y R1. Con los valores que doy en el esquema el tiempo aproximado de activacion es de 11 segundos.
Es probable que ustedes necesiten mantener la salida activa durante un tiempo distinto verdad? pues no se preocupen, con una sencilla formula pueden determinar con buena aproximación los valores de R1 y C1 necesarios para mantener el temporizador activo el tiempo que necesiten. La fórmula en cuestión es la siguiente:
T[seg] = 1,1xR1[Ohms]xC1[Faradios]
R min = 1K
R máx = 3M3
C min = 100pF
Sabiendo el tiempo que necesitan activa la salida basta con fijar un valor de resistencia comercial para saber que capacitor utilizar, si quieren mas informacion sobre los cálculos les dejo el enlace al post donde hago un planteo a modo de ejemplo practico:
Al activarse la salida, esta polariza al Transistor Q1 el cual energiza la bobina del rele RL1, siendo este ultimo quien gobernará el encendido de la carga que le hayamos conectado (lampara, motor, etc) notese la total independencia de la etapa de potencia que gobierna el relé con la de bajo consumo del circuito.

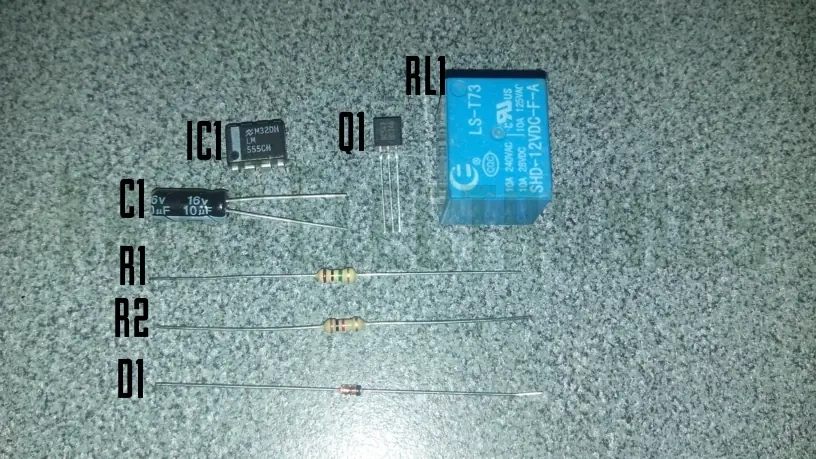

LISTA DE COMPONENTES
-IC1: NE555 o LM555
-R1: 1M [Marrón-Negro-Verde--Dorado]
-R2: 1K [Marrón-Negro-Rojo--Dorado]
-C1: 10uF (micro-Faradio) a 16v
-D1: Diodo 1N4148
-Q1: Transistor NPN BC547
-RL1: Relé de 6 o 12V
-Fuente de alimentacion de 5 a 12V a 100mA mínimo

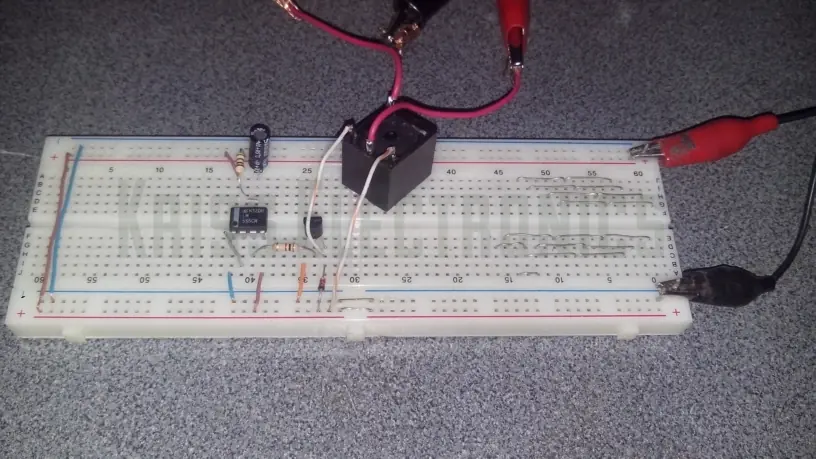

MONTAJE EN PROTOBOARD

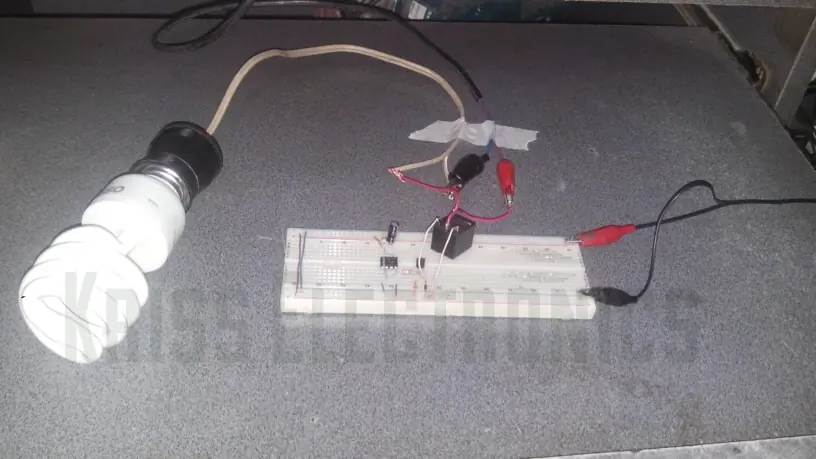

PRUEBA CON LAMPARA DE 20W BAJO CONSUMO
Por último les dejo el video, de mi canal de YouTube Kriss Electronics, espero que les guste..!
Facebook: /KrissElectronics
Twitter: @KrissElectronic
Google+: KrissElectronics
YouTube: KrissElectronics
Instagram: Kriss_Electronics
Lo que hoy vengo a mostrarles es un util temporizador hecho en base al popular circuito integrado NE555, el cual, con muy pocos componentes externos, podremos configurar para que mantenga activa una lampara, un motor, otro circuito, o lo que necesitemos, por un tiempo que definiremos nosotros.
Pero este temporizador tiene una particularidad, ya que no necesitamos accionar un pulsador o un interruptor para que se active, en esta ocacion la activacion sera de forma táctil..! si, como leiste, este circuito será accionado mediante el toque de nuestros dedos sobre una superficie metalica que será nuestro sensor.
Asique si les interesa los invito a leer este post para sacarle el maximo provecho a este util y economico circuito.
CIRCUITO
Al tocar con nuestro dedo el pin 2 del integrado (al cual conectaremos nuestro sensor) esto activa la salida del integrado (pin 3) durante un tiempo determinado, que depende de los valores de C1 y R1. Con los valores que doy en el esquema el tiempo aproximado de activacion es de 11 segundos.
Es probable que ustedes necesiten mantener la salida activa durante un tiempo distinto verdad? pues no se preocupen, con una sencilla formula pueden determinar con buena aproximación los valores de R1 y C1 necesarios para mantener el temporizador activo el tiempo que necesiten. La fórmula en cuestión es la siguiente:
T[seg] = 1,1xR1[Ohms]xC1[Faradios]
R min = 1K
R máx = 3M3
C min = 100pF
Sabiendo el tiempo que necesitan activa la salida basta con fijar un valor de resistencia comercial para saber que capacitor utilizar, si quieren mas informacion sobre los cálculos les dejo el enlace al post donde hago un planteo a modo de ejemplo practico:
Al activarse la salida, esta polariza al Transistor Q1 el cual energiza la bobina del rele RL1, siendo este ultimo quien gobernará el encendido de la carga que le hayamos conectado (lampara, motor, etc) notese la total independencia de la etapa de potencia que gobierna el relé con la de bajo consumo del circuito.
LISTA DE COMPONENTES
-IC1: NE555 o LM555
-R1: 1M [Marrón-Negro-Verde--Dorado]
-R2: 1K [Marrón-Negro-Rojo--Dorado]
-C1: 10uF (micro-Faradio) a 16v
-D1: Diodo 1N4148
-Q1: Transistor NPN BC547
-RL1: Relé de 6 o 12V
-Fuente de alimentacion de 5 a 12V a 100mA mínimo

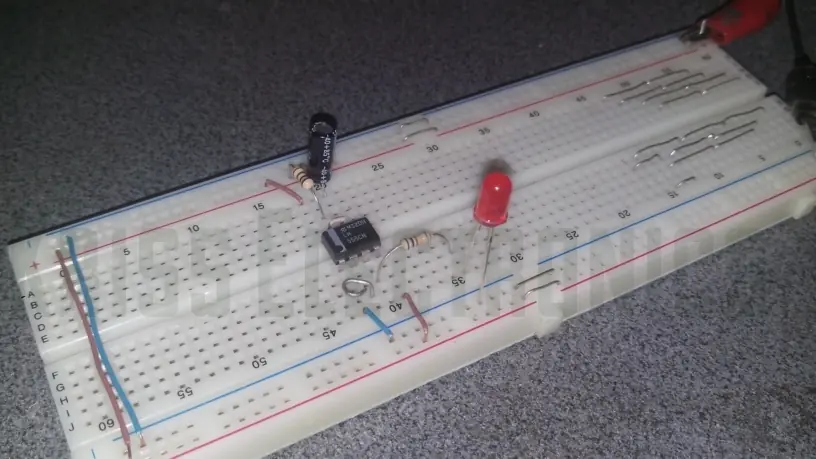

MONTAJE EN PROTOBOARD

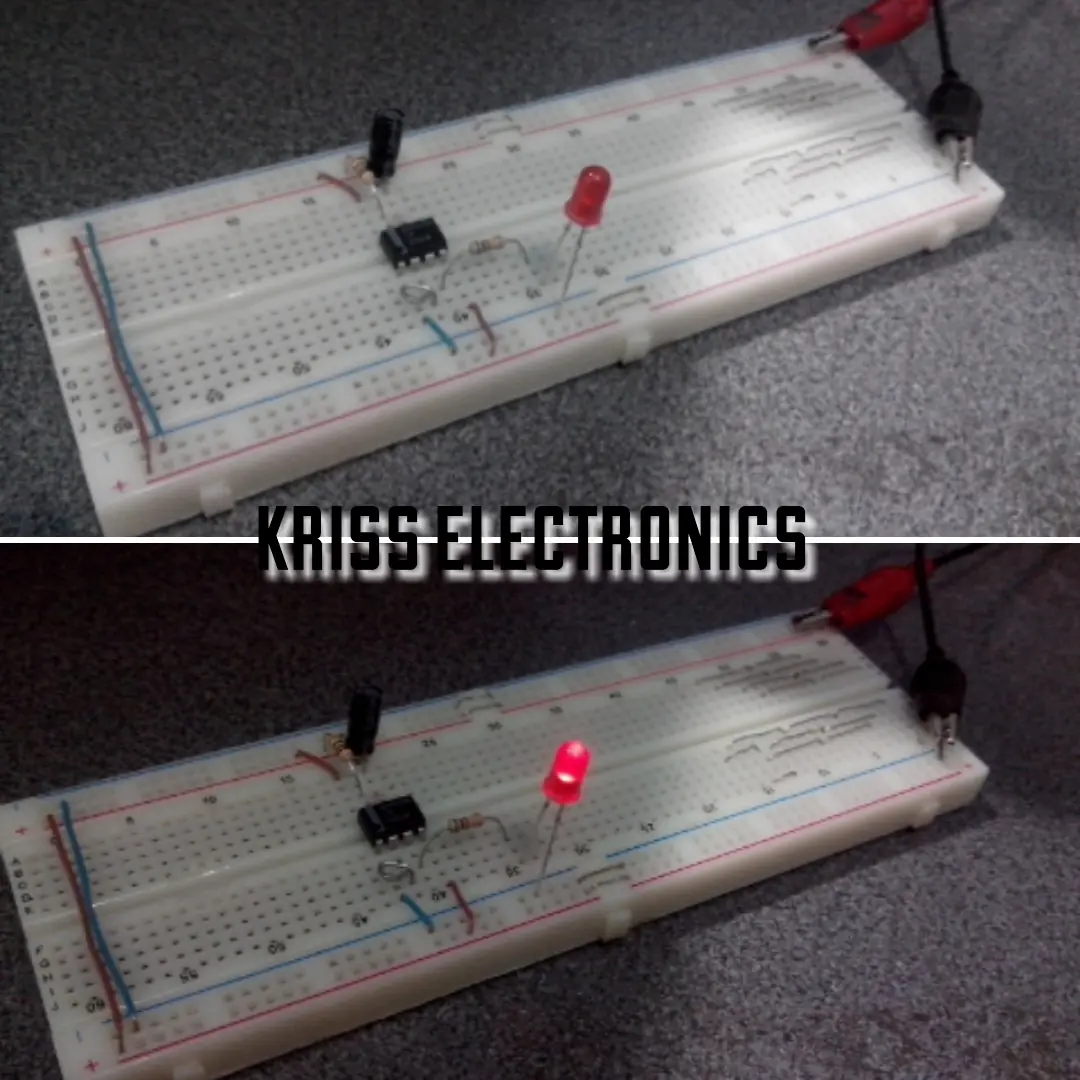

Arriba: Circuito Inactivo. Abajo: Circuito Activo
PRUEBA CON LAMPARA DE 20W BAJO CONSUMO
Por último les dejo el video, de mi canal de YouTube Kriss Electronics, espero que les guste..!
