Hola a todos y bienvenidos a este nuevo post! Hoy veremos cómo funciona y cómo está construida una tira de led RGB para exteriores. Asique sin más introducción empecemos..!!
La tira de led en cuestión es del tipo RGB (ya que los leds que la componen son RGB). Los leds que componen la tira son del tipo 5050, lo que hace referencia a las dimensiones del led.
Los leds RGB 5050 contienen en un mismo sustrato tres leds independientes (uno rojo, uno verde y uno azul ) Poseen 6 pines, que corresponden a los tres ánodos y tres cátodos de los leds. esto hace posible la conexión en serie de varios de ellos, lo que permite controlar cada color de manera independiente.
- El rollo trae 5 metros de tira led auto adhesiva.
- La tira es de 30 leds por metro.
- Funciona a 12V de corriente continua.
- Consume aproximadamente 7.2W por metro.
- Contiene un recubrimiento de silicona, lo que lo hace apta para la intemperie

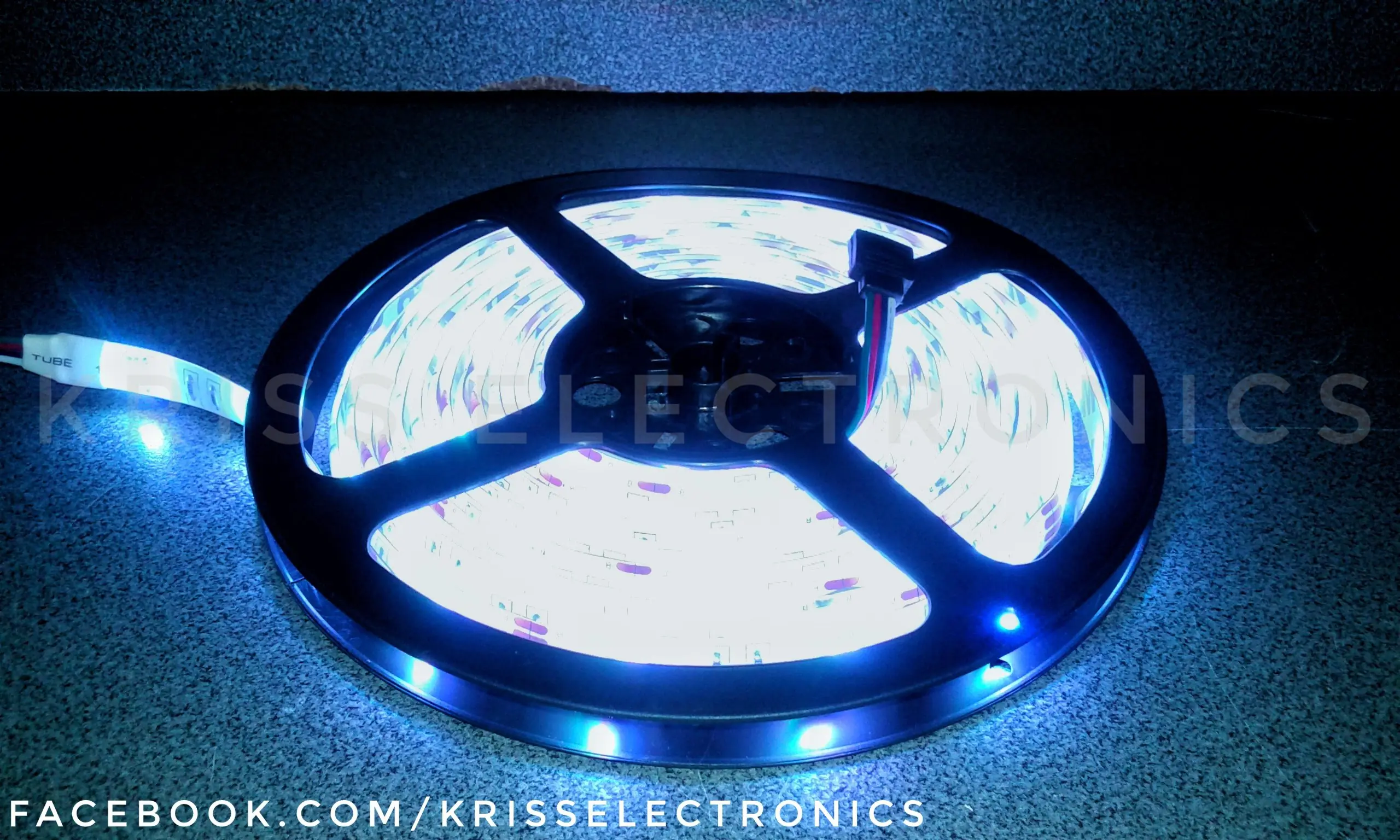

Rollo de tira de led, conectado a 12V en color blanco
La tira nueva posee unos conectores que son idóneos para interconectar tramos de tira sin usar soldadura. El inconveniente (al menos en mi caso) es que estos conectores no abundan en el mercado y por lo tanto no es una opcion muy viable, resulta mas conveniente utilizar cables RGB para la interconexión.

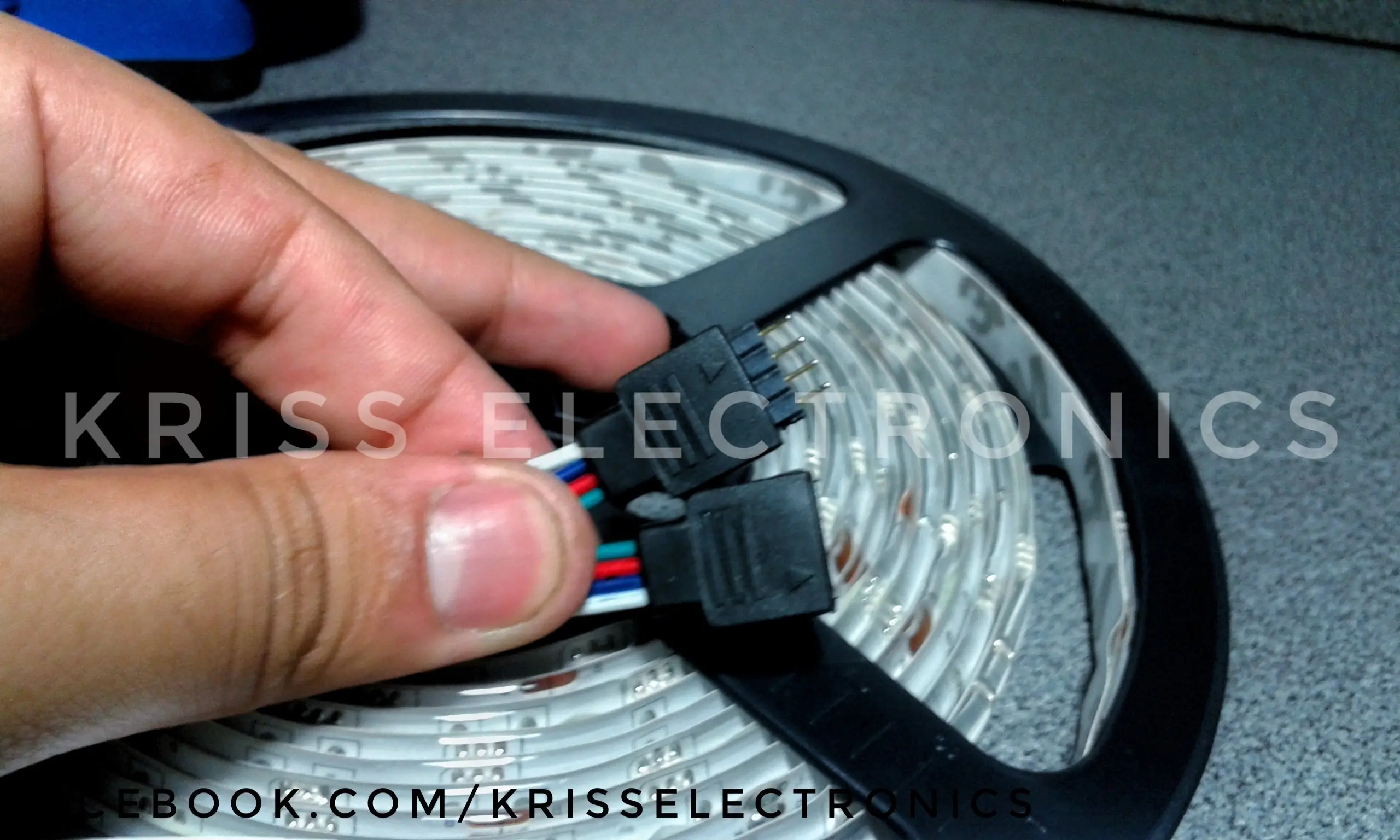

Conectores para cable RGB, muy cómodos, pero dificiles de conseguir
Las tiras de leds están compuestas básicamente por series de tres leds RGB con una pequeña resistencia limitadora para cada color. Para los leds verdes y azules la resistencia es de 150Ω, en cambio; para los leds rojos estas son de 330Ω, esto es asi porque los leds rojos tienen una tensión de funcionamiento inferior que los otros colores.
Para alimentar la tira, esta cuenta con cuatro terminales: 12V es común a los tres colores, y se conecta al positivo de 12 Volts. Además cuenta con los contactos R G B que corresponden a los negativos de cada color, al conectar a masa cualquiera de estos tres contactos se enciende el color correspondiente.
Además de los tres colores básicos (Rojo, Verde, Azul ) podemos combinarlos para formar otros colores.
- Rojo+Verde=Amarillo
- Rojo+ Azul =Violeta (Magenta)
- Azul +Verde=Celeste (Cyan)
- Azul +Verde+Rojo= Blanco
Como pueden ver se pueden lograr muchos colores, jugando con la cantidad aditiva de cada unos de los tres colores básicos se pueden obtener infinidad de tonos diferentes.
Si te interesa poder variar a voluntad cada unos de los colores para asi formar diversos y variados tonos de colores, te invito a visitar mi post donde te enseño cómo hacer un Velador RGB con un Dimmer para Leds, estoy seguro que te va a interesar...

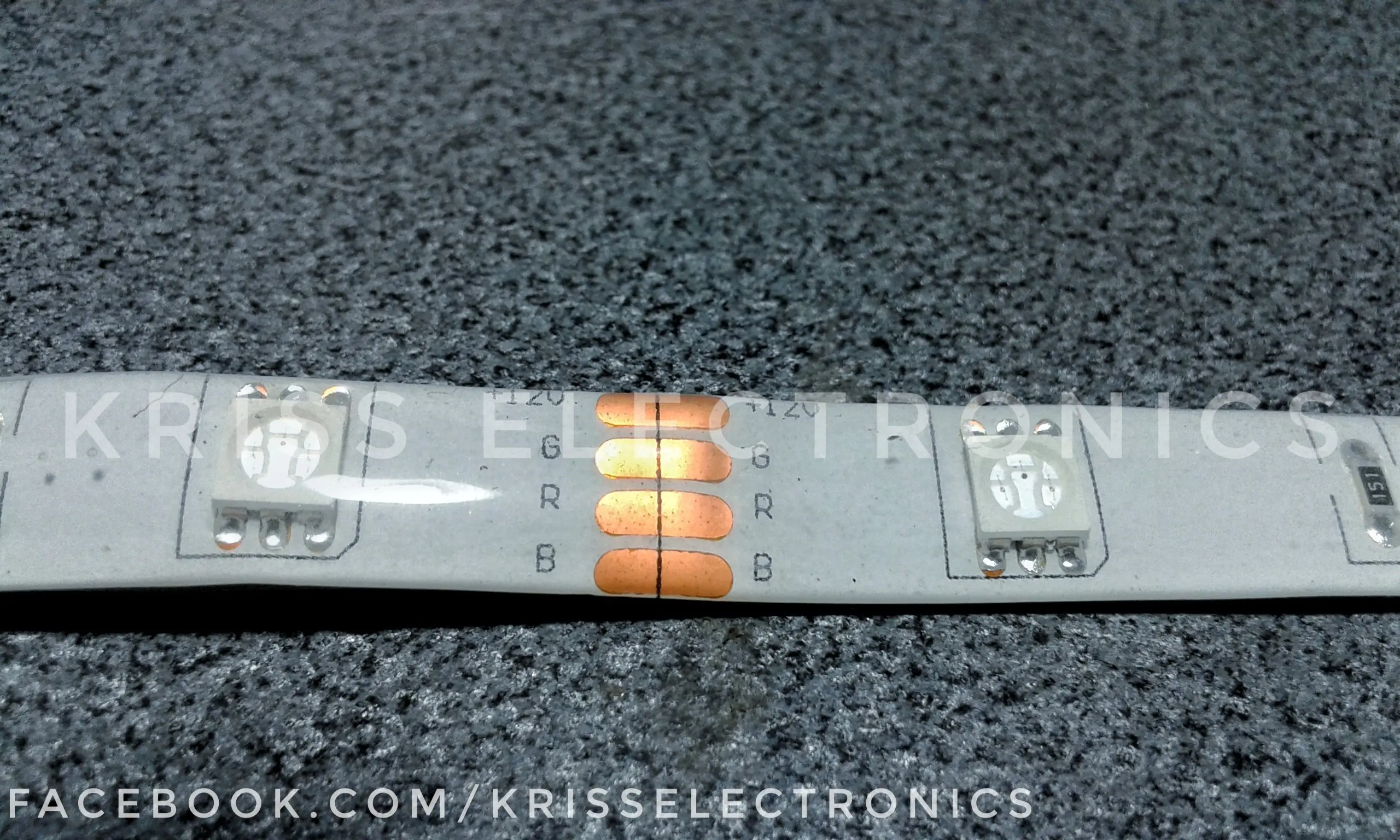

Detalle contactos de la tira de led
Como ya dije anteriormente, este rollo es de 30 leds por metro, existen otros tipos de tira RGB que cuentan con 60 leds por metro, dado que la tira se puede fraccionar cada tres leds, vemos que en la de 60 leds la distancia entre estos es mucho menor que en la de 30, aunque ilumine mas (por poseer más leds) la tira de 60 leds consume mucho más.

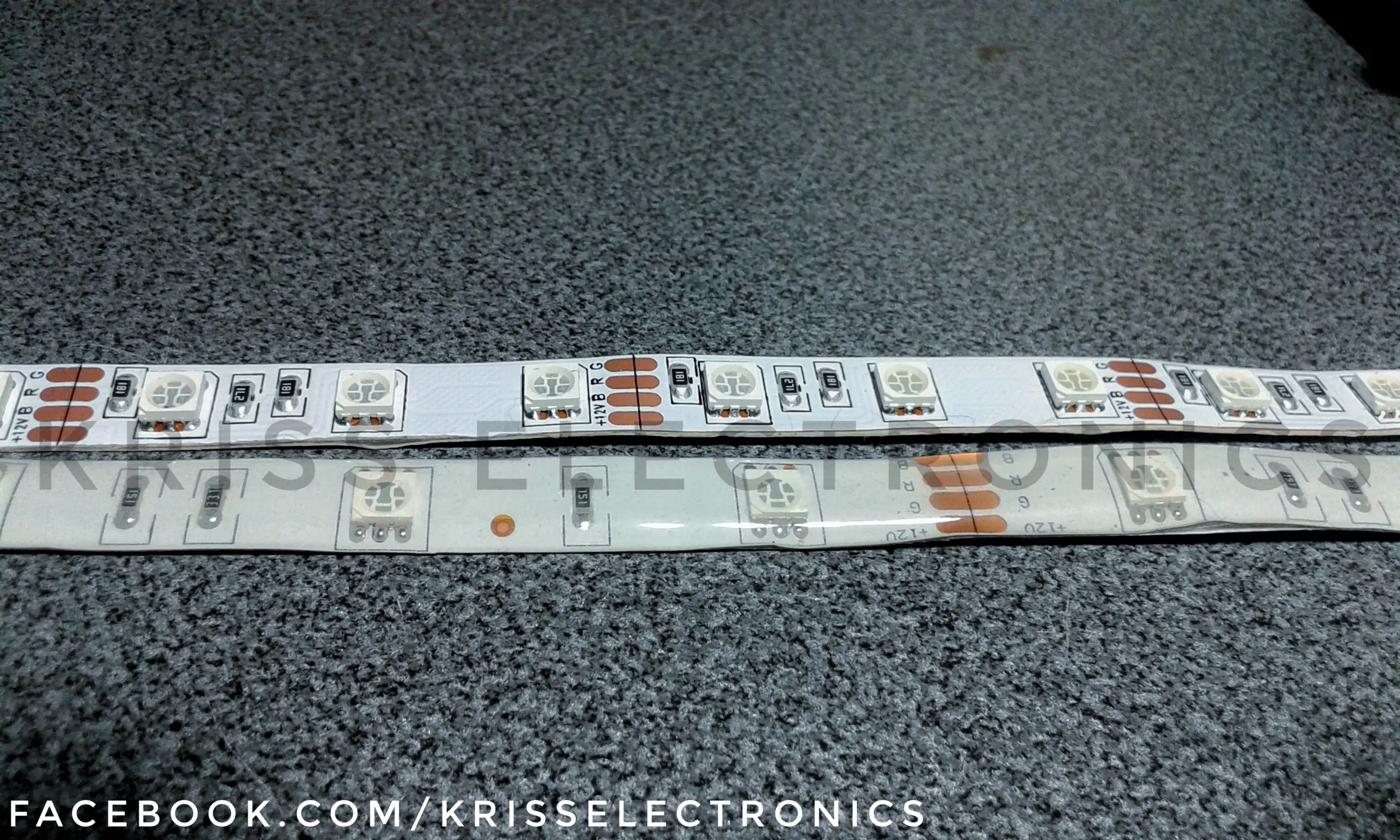

Arriba, tira de 60 leds x mts, abajo, la de 30 leds x mts

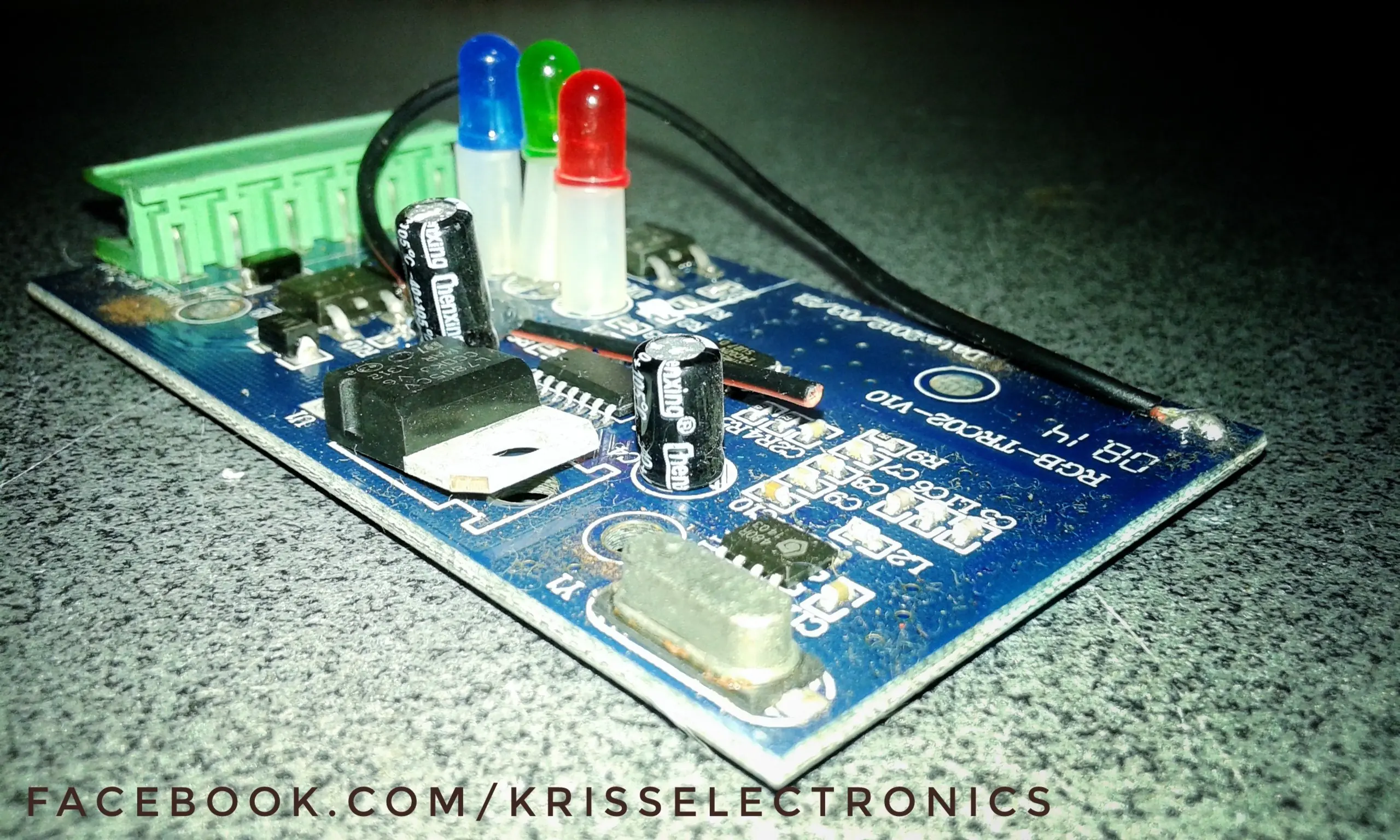

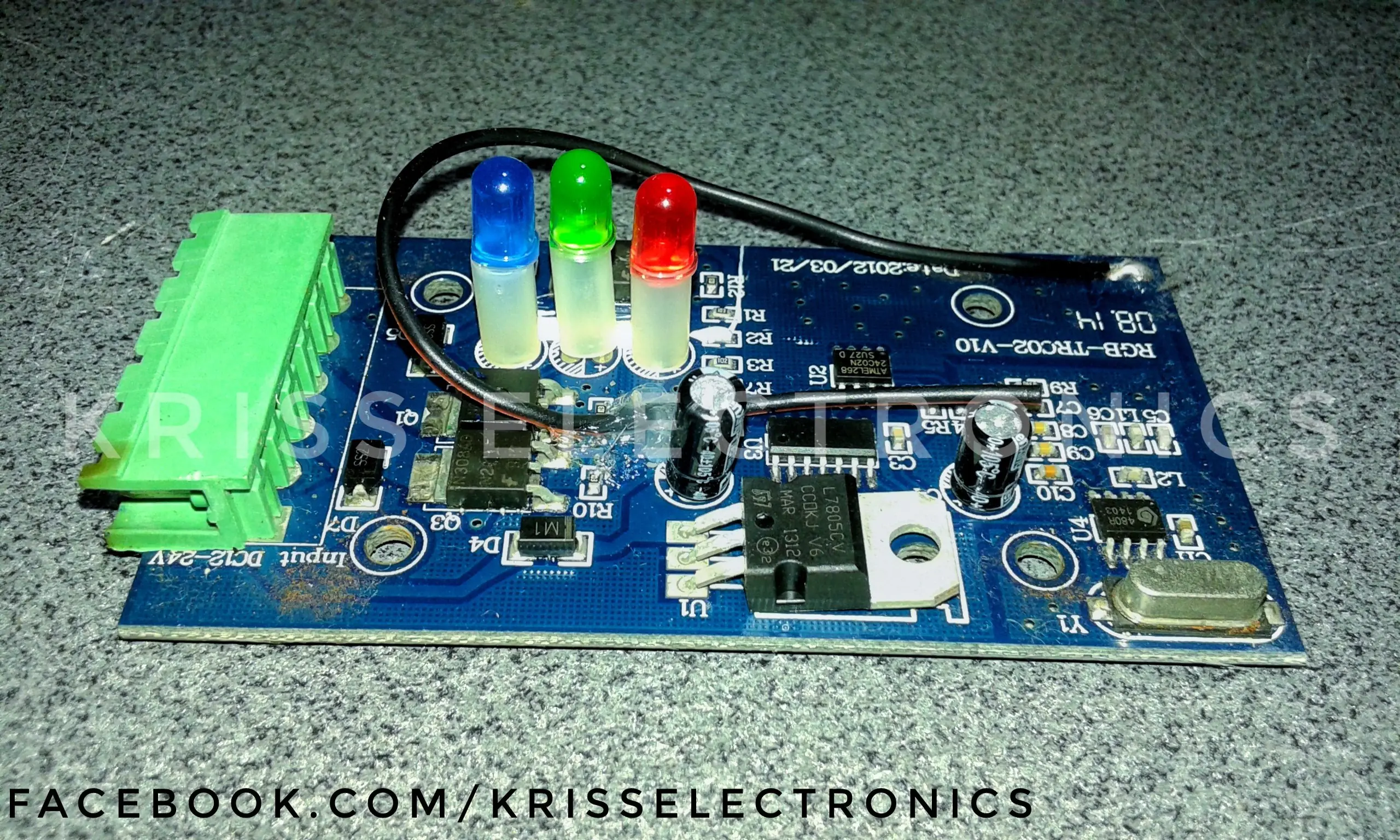

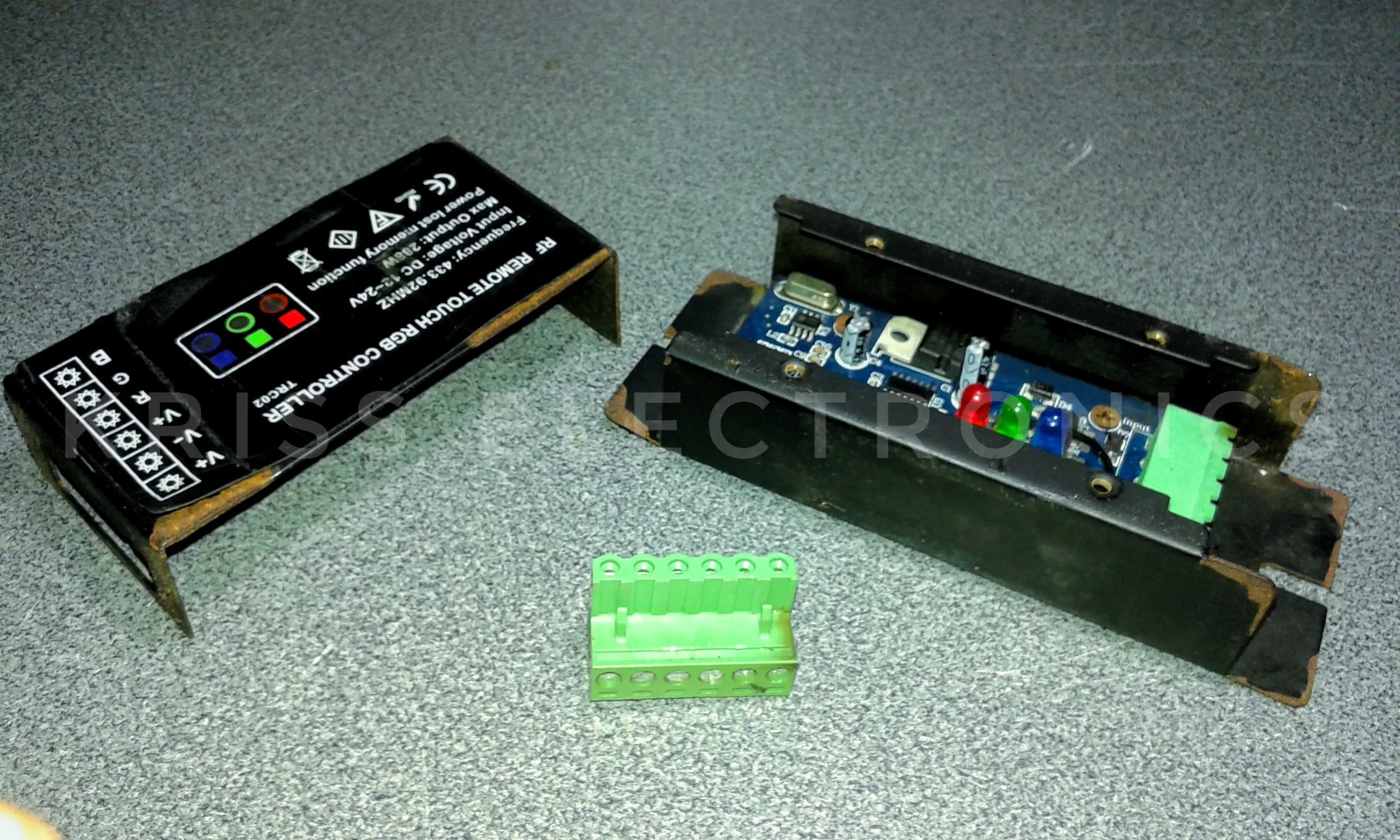

En el video que les dejo al final del post muestro cómo conectar la tira de led a un controlador RGB, el cual se encarga de realizar fundidos y transiciones entre los distintos colores, mezclandolos y logrando muchos tonos diferentes. Aqui les dejo unas imágenes del controlador en cuestión..
Y eso es todo por este post, por último,los invito a visitar el video de mi canal de Youtube Kriss Electronics, donde haremos algunas mediciones y podrán ver la tira de led en funcionamiento...
