Conexion de un voltímetro amperímetro 100V 10A

Hola  todos y bienvenidos a este nuevo post..!!

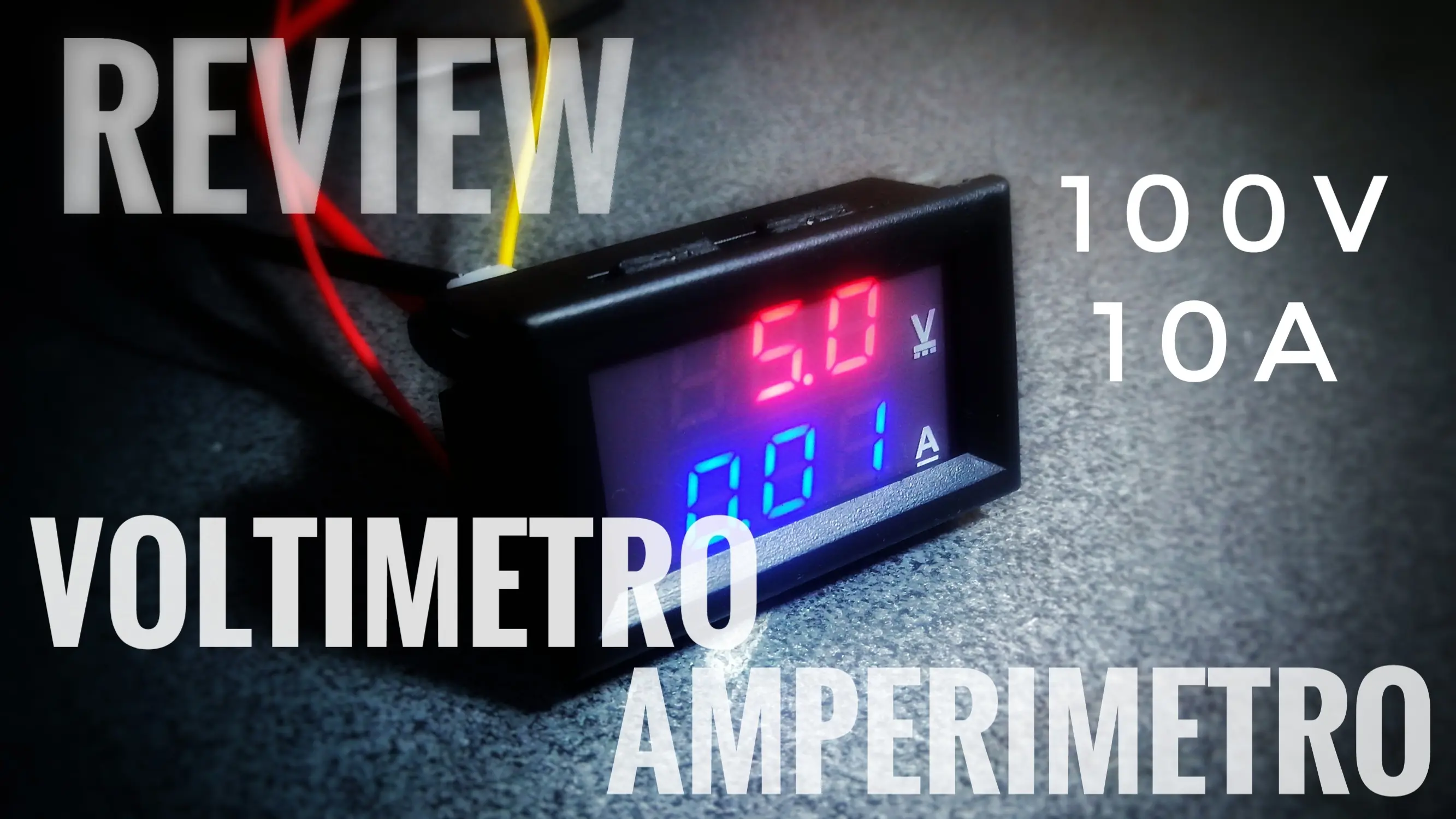

En esta ocasión  vengo a compartir con ustedes la review de un producto muy interesante que a más de uno le puede resultar atractivo. Me estoy refiriendo a un módulo voltimetro amperímetro de panel, que mide hasta 99,9V y 9,99A en corriente continua.
Asique si les interesa conocer cómo funciona y cómo conectarlo los invito a leer este post. Comencemos..!!

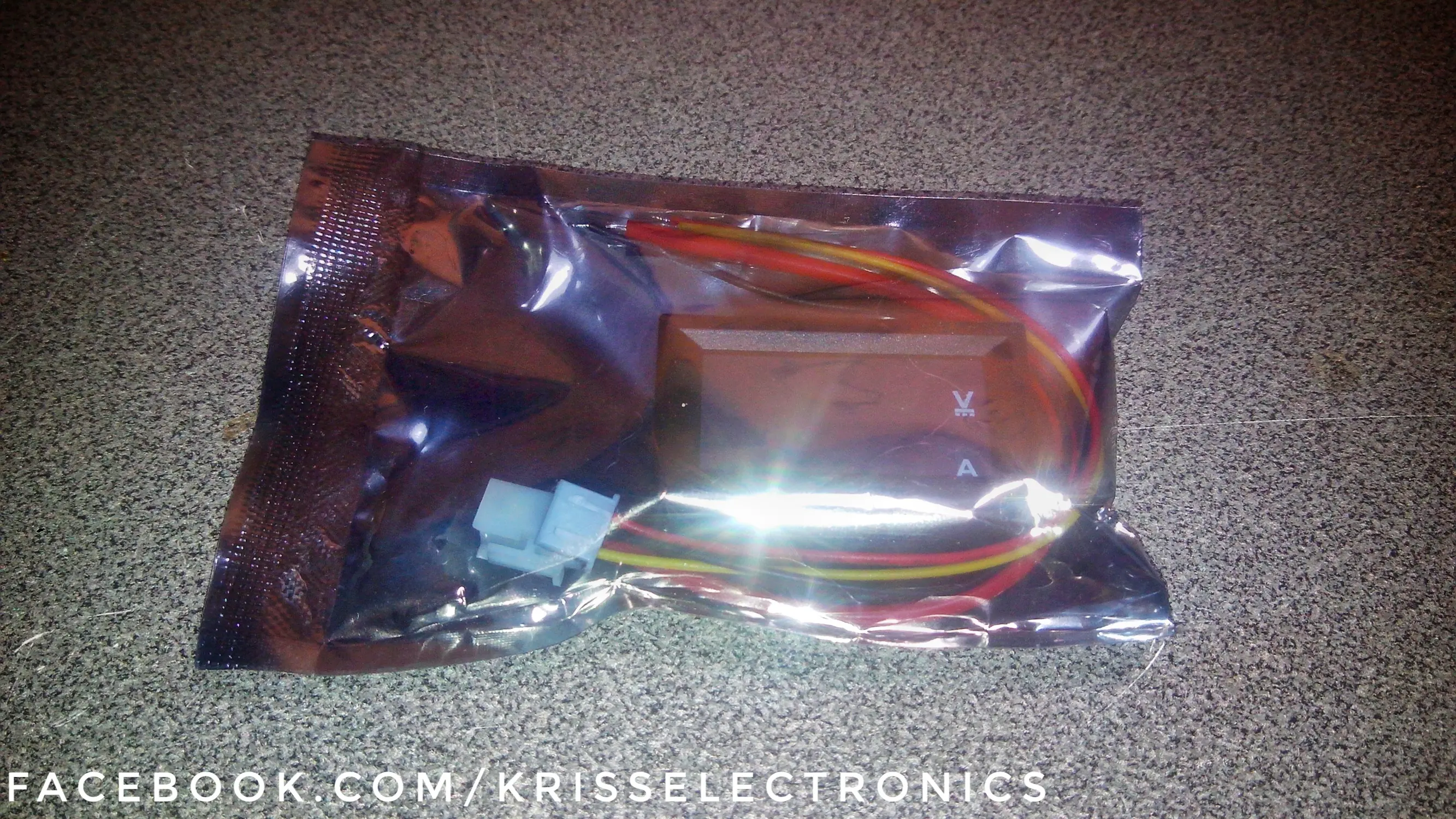

Este es el embalaje hermético donde viene el producto recién comprado. El paquete incluye:

• Módulo Voltimetro Amperímetro
• Cable de 2 vías (Shunt)
• Cable de 3 vías (Alimentación y Medición)

Veamos pues las características técnicas de este medidor:




1 digito)

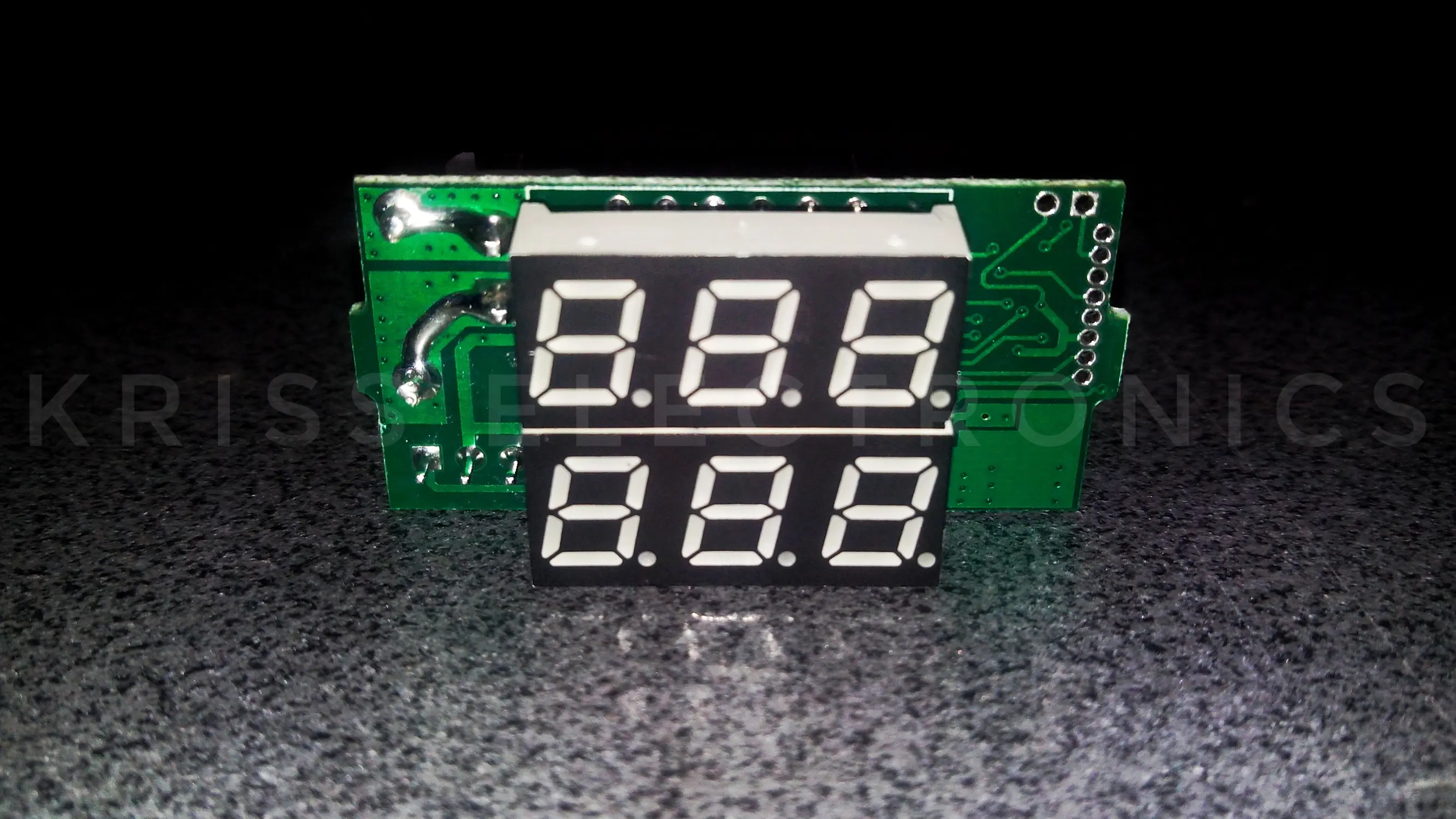

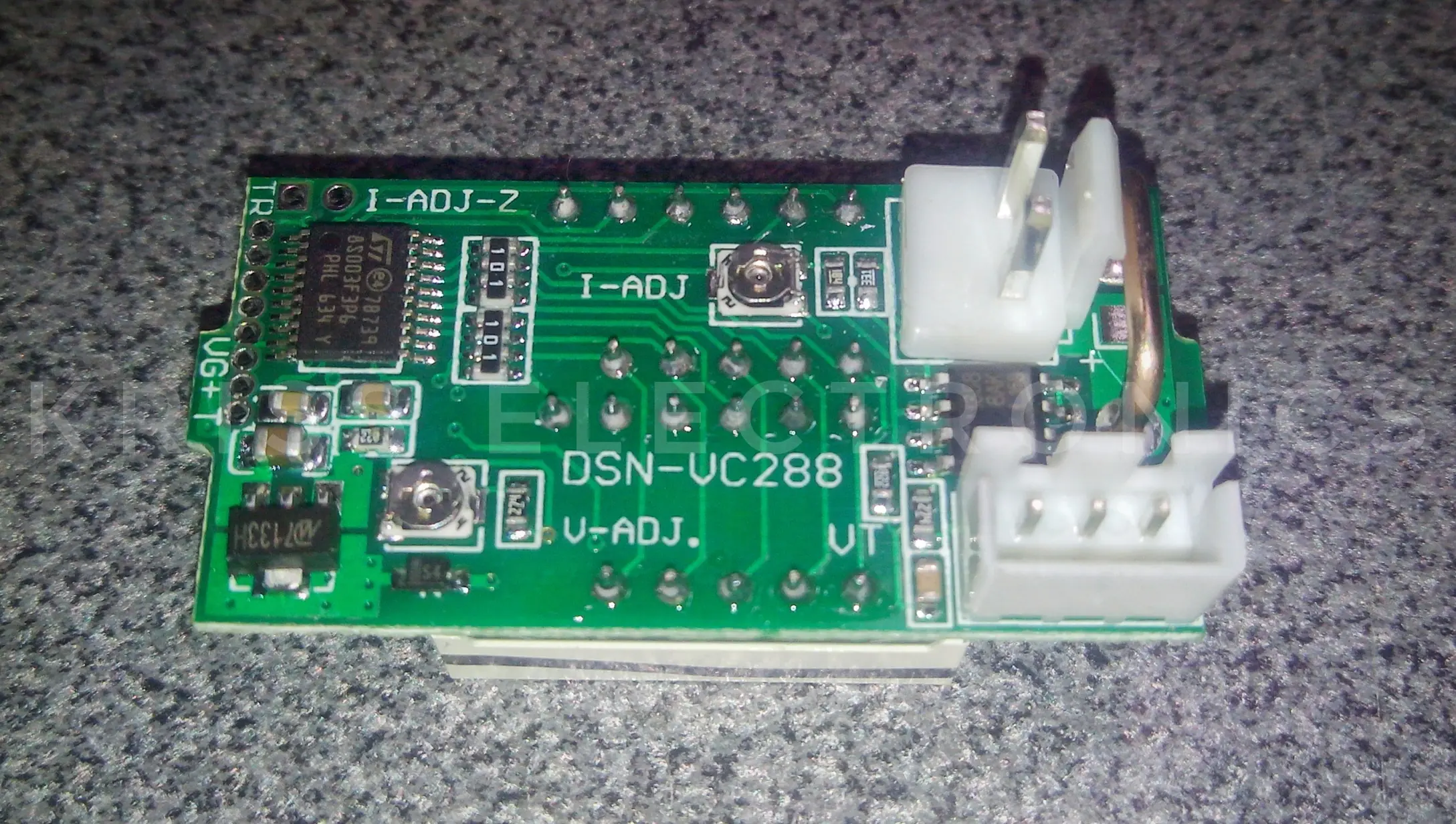

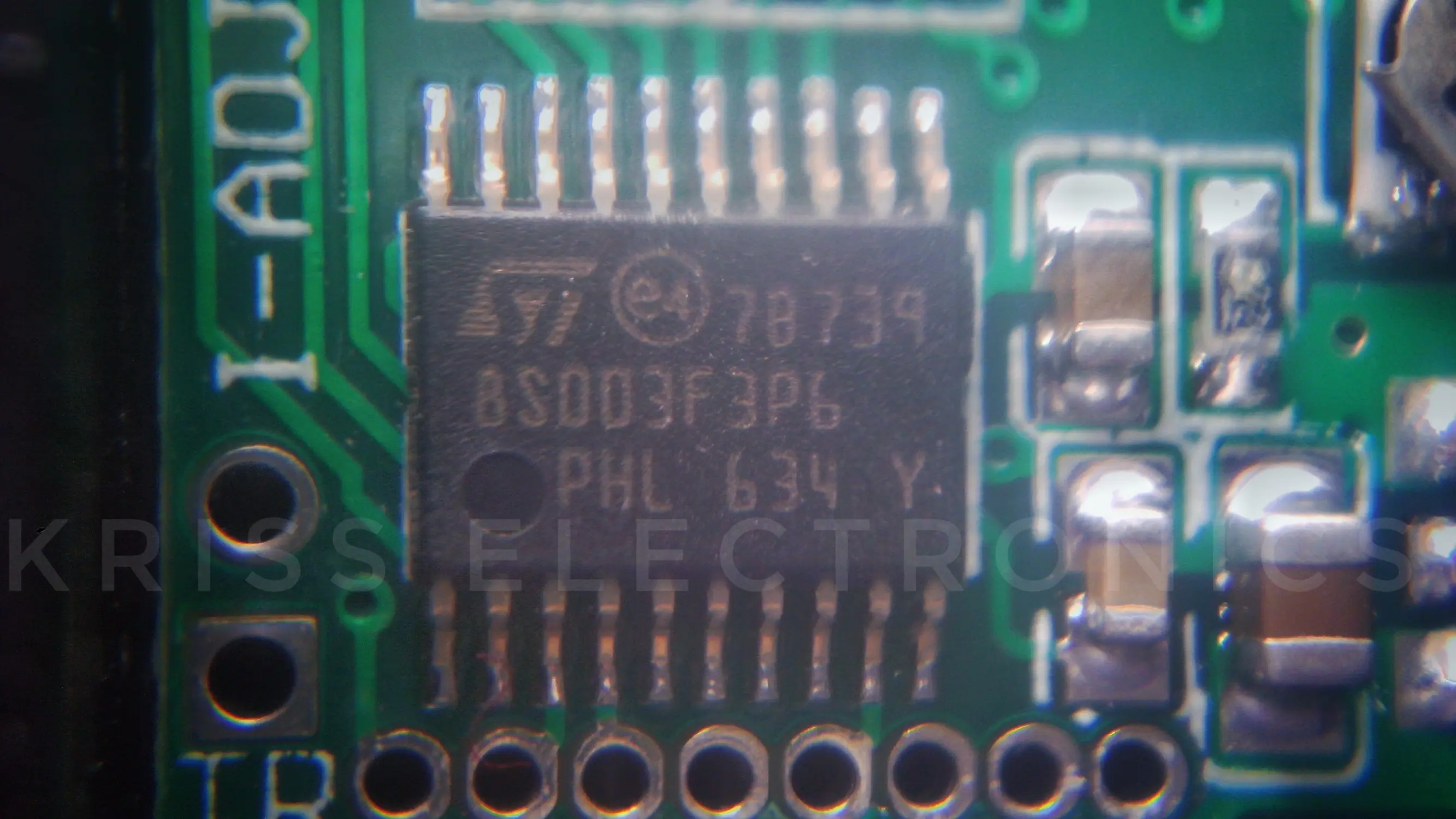

El dispositivo tiene un funcionamiento bastante sencillo, ya que realmente se trata de un doble voltímetro. Por un lado tenemos el voltimetro encargado de medir la tension que ingresa x su entrada amarilla.
Por otra parte tenemos el amperimetro, que realmente es un voltimetro, el cual mide la caida de tension en una resistencia que se coloca en serie con la carga que queramos medir. De esta forma, conociendo la tension presente en esa resistencia de muy bajo valor (SHUNT) podemos deducir la corriente que circula (conociendo el valor de dicho shunt)

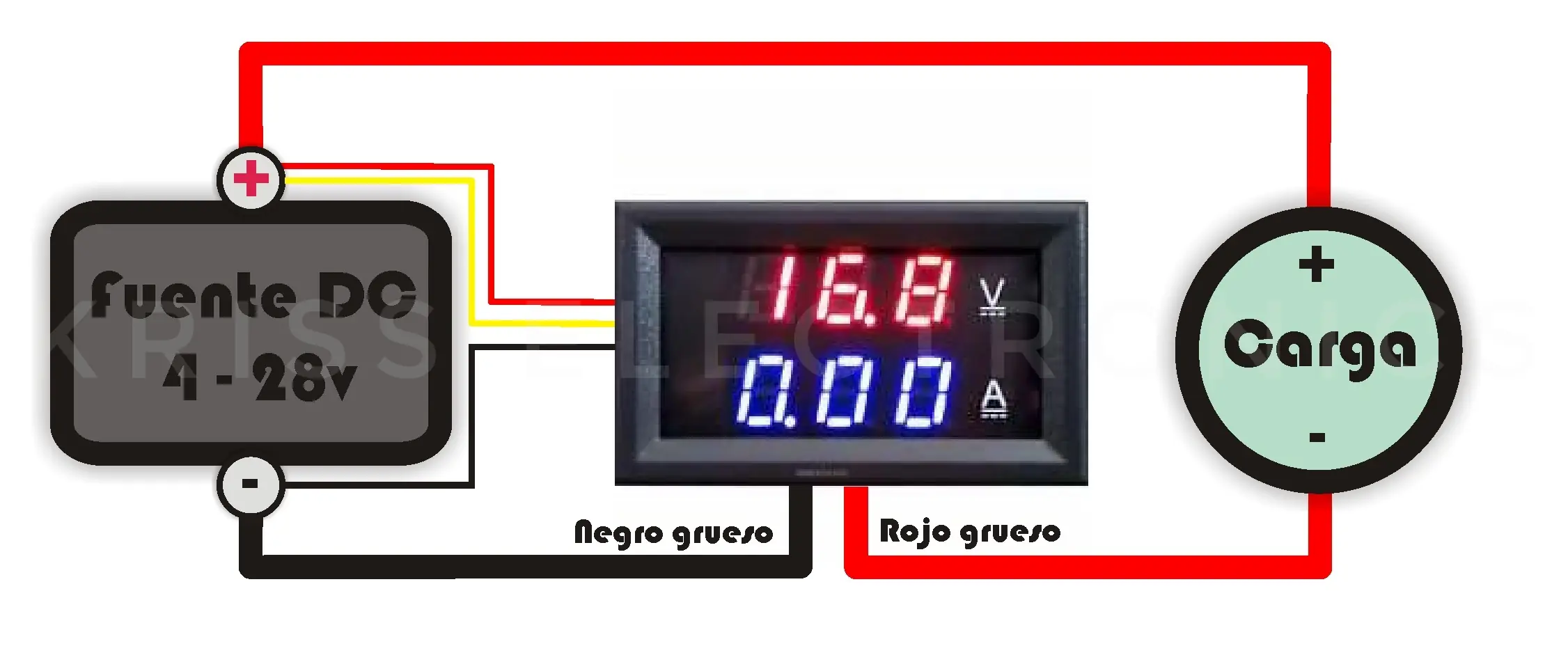

Veamos pues la conexión más sencilla, que es empleando la misma fuente con la que alimentamos la carga para alimentar el medidor, aquí el diagrama:

Como vemos deberemos conectar la alimentacion del módulo (cables rojo y negro delgados) para encenderlo. Por otro lado el cable amarillo, que es el que mide el voltaje, tambien lo asociaremos al positivo de la alimentacion para poder ver reflejada dicha tension en nuestro medidor.
Por último deberemos conectar la carga, haciendo pasar su negativo por el shunt del medidor (cables rojo y negro gruesos) y asi poder conocer la corriente que esta recorriendo el dispositivo que estemos probando.

Esta conexión es ideal para usarla a bordo de nuestro vehiculo, ya que podremos conocer el estado de nuestra bateria (12 o 24V) y al mismo tiempo saber la corriente que suministra al elemento bajo medición.

Ahora bien, qué sucede si lo que queremos es medir la tensión en una fuente variable..? que seria el ejemplo perfecto de utilizarlo en una fuente de laboratorio x ejemplo.

Por cierto, si quieren aprender a hacer su propia fuente de laboratorio a continuación les dejo el enlace al post donde podrán ver el paso a paso de su montaje:

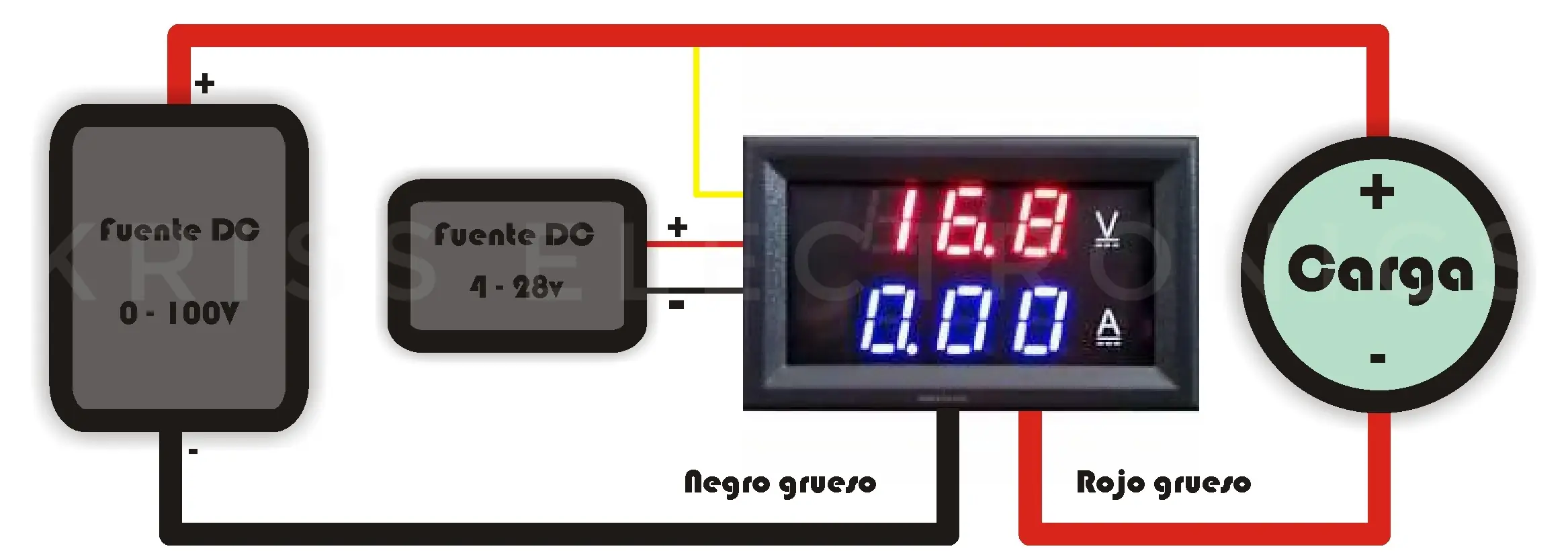

Veamos entonces cómo realizar la conexión

Como vemos deberemos alimentar el medidor con una fuente independiente que entregue un voltaje estable, una solucion simple seria usar la tension máxima de nuestra fuente y estabilizarla a 12V x ejemplo con un 7812. Solo es cuestión de realizar la interconexion como en el diagrama para que funcione correctamente. En el video que les dejaré al final del post podrán ver la interconexion  paso a paso.

Y eso es todo por este post, si les interesa comprar este interesante producto, en la descripción del video les dejaré los links de compra para que puedan adquirir.
