Saludos Taringueros y Seguidores!!
Meses sin hacer un Post, pero activo respondiendo sus mensajes.
En esta ocasión quería compartirles mi experiencia ,colaborando en el diseño de un Subwoofer para un emprendimiento Mendocino del cual he establecido una estrecha relación y en algunos de mis Post los he nombrado. Se trata de Synergy, quienes fabrican de manera artesanal divisores de frecuencias.
Mi relación con ellos se inicia por la necesidad de Divisores de Frecuencias para mis proyectos personales, y desde el comienzo me brindaron un muy buen asesoramiento. Es así que durante estos años hubo un intercambio de ideas interesantes para mi, la cual ésta la pude llevar a cabo.
Hace meses atrás recibí de ellos un mensaje consultándome si estaba interesado en participar en un proyecto atípico para ellos. Se trataba de un sistema de audio de música funcional para una empresa electronica del medio. Por exigencia del cliente debía tener un sonido equilibrado en graves, con presencia y mejorar los bafles instalados.
Actualmente Synergy aun no entra en el mercado de bafles de diseño, por tal motivo necesitaba que parte del proyecto fuera apoyado por terceros. Es así como entro yo en este asunto.
Por por supuesto dije que sí.
Lo primero que se planteó fue un upgrade del sistema parlantes que ya tenia el establecimiento, lo único rescatable fueron los woofers japoneses de 6 pulgadas. Por suerte tenían cono de pulpa de celulosa, con un corrugado asimétrico y suspension de goma blanda lo que le otorga buen rendimiento en graves y un cálido sonido en medios graves. Aquí un foto de uno de ellos que tuve en mis manos.
La parte de medios y agudos fueron rediseñados por la gente de Synergy, lamentablemente no tengo esas fotos.
El Subwoofer si bien se instalaría en una sala, corría el riesgo de ser rozado, lo que llevó a eliminar la idea de darle un acabado en madera natural. De todas maneras los bafles pre instalados eran negros por lo que se optó por un acabado en negro satinado .
Para el diseño se propuso que el Woofer fuera armado desde cero. Se compraron las diferentes partes de los mismo cono suspensión campana. El detalle del cono es que es una combinación de papel con entramado plástico. Es un mejora de los viejos conos JBL vintaje blancos, generalmente podemos ver imitaciones baratas de conos blancos que los hacen de puro plástico.
Se lograron buenas mediciones con el woofer y por las cuales decidí experimentar con un diseño clasico dejado de lado. Una caja Bass Reflex tendria graves potentes , pero con unos retrasos temporales importantes, y como la finalidad era para escucha de musica y no ver peliculas, este tema era primordial.
Asi surgio un Subwoofer de dimensiones razonables, con un control del cono muy aceptable, y precisión en la respuesta transitoria. Todo esto logrado disminuyendo la cúspide de su frecuencia de resonancia. Agotador por ser un diseño asistido por mediciones, pero su corrección es manual. Sacaba y cambiaba rellenos y filtros de su puerto de descompresión y luego medir cada cambio.
El trabajo empírico final siempre se necesita.
No certifiqué las fotos ya que no me parece apropiado que un trabajo en conjunto lo monopolice.

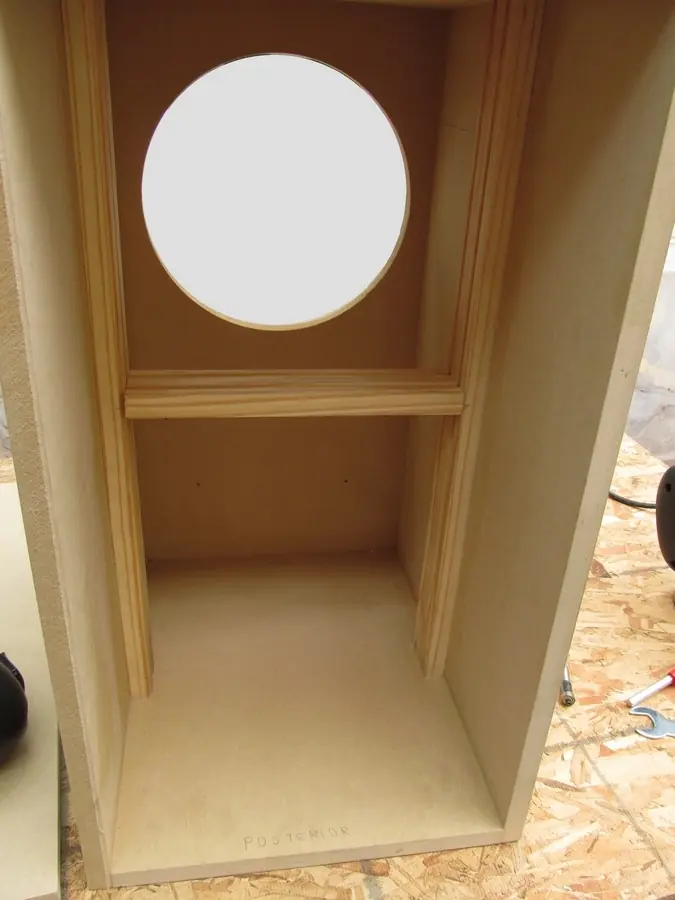

AquÍ comencé a construir la caja, donde se puede observar el inicio del esqueleto interno.

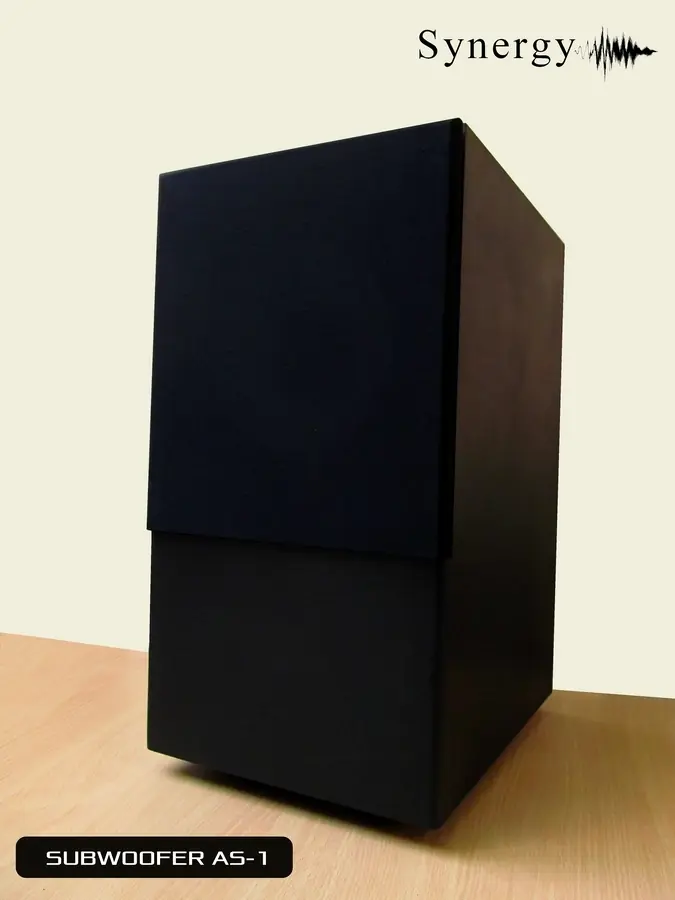

AQUÍ PUEDEN VERLO DIRECTAMENTE DESDE LA WEB DE SYNERGY
