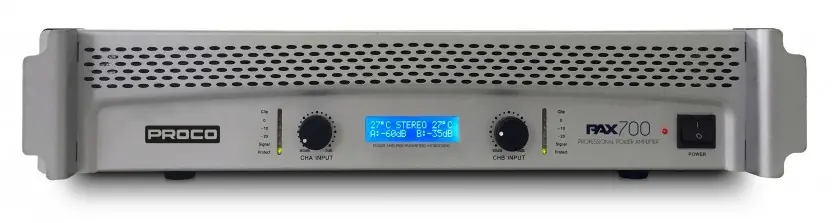

Hola, aquí aporto el escaneado que hice del manual de la Potencia Proco Pax 700 version II, ya que desde la pagina oficial Proco no está en la opción de descargas. FIN

Saludos!, aqui un nuevo post sobre las mentiras del Audio y un poco mas sobre el Folclore que lo rodea. Cada vez estoy mas abrumado sobre lo que he escucho sobre Audio, ademas cada vez se escucha mas personas opinando de Audio en las calles o en un local comercial donde vendan productos de Audio. ( te cansaras de la palabra AUDIO leyendo este post). Es que a quienes nos apasiona el Audio, cualquier momento es bueno para hablar del "Tema", en mi caso soy un aficionado que aprendio solo; y tarde mucho en aprender algo; por falta de información fiel y por perder el tiempo con información desastroza. En este Post quiero ser practico y no entrar en detalles tecnicos, comenzare con algunas Barbaridades que dan vueltas hace mucho tiempo, y lamentablemente las escucho mas de las personas del mundo del Car-audio y Varios del Sonido Profesional. "EL MEJOR TWEETER ES EL TWEETER BALA" FALSO : Cada tipo de Tweeter (o parlante) tiene una funciónn especifica que tiene en cuenta 3 factores economicidad, presión sonora, y calidad de sonido. Asi que esta afirmación delata ignorancia. Siempre hay que analizar la función que cumplira el tweeter. Y apartir de alli el ultimo factor es el costo monetario. "SI QUERES GRAVES PARA EL COCHE PONELE 2 DE 12" O DOS DE 15"" FALSO: El tamaño de Woofer a partir aproximadamente de los 8" cubre el rango auditivo de Graves. Los demas en tamaño fisico depende de la potencia que se quiere manejar. Y los graves dependera de la calidad del Woofer y el diseño de la caja. "LA CAJA ES MAS IMPORTANTE QUE EL WOOFER o EL WOOFER ES MAS IMPORTANTE QUE LA CAJA" FALSO: Tanto parlante como caja guardan estrecha relación. Para construir la Caja se parte desde las caracteristicas del Woofer, se analizan los Parametros Thielle Small, y estos determinan el volumen. "NECESITO UN WOOFER QUE HAGA EL GOLPE" De que golpe hablas??? puede golpear la bobina y al tiempo desconarse el Woofer, puede sentirse el golpe de la vibracion de la caja por estar mal construida haaaa te referis al "punchi punchi" claro como la mayoria no sabe diferenciar entre ruido y sonido mientras se escuche bien fuerte es golpe!!!. Ok dejame que te explique, el rango del oido humano va de 20hz a 20.000 hz (=20khz) (Rango que se limita por la edad y otros factores ), un subwoofer deberia llegar a los 20hz 30hz digamos, pero a que no sabes que la mayoria de la musica esta ecualizada a 60hz y que los que escuchas no es tan grave como pensas. Y aqui entran los amigos del Car-Audio, que han tenido muy poca responsabilidad en hablar tanto del Audio y vendieron el Alma al Diablo ; metiendose en la Spicoacustica y la electroacusta como si hubieran reformado las leyes Fisica que gorbiernan la Naturaleza!!. Generalmente las cajas estan mal diseñadas y los Woofers estan sintonizados para que tengan picos de 60hz que tapan el rango mas bajo de frecuencia, yo diria que muchos estan teniendo picos de 80hz, pero claro si se escucha bien fuerte , es por que tiene golpe y es grave...... "LA CAJA BASS REFLEX (DUCTADA VENTILADA..) ES LA MEJOR CAJA" FALSO Existen mas de 2 diseños de caja para graves, horns , laberintos acusticos, Lineas T, y otras. Pero se necesitan hacer calculos y se necesita que el Woofer tenga ciertas caracteristicas. No hay diseños perfectos, siempre se trata de compensar ventajas y desventajas en el diseño. "ESTE WOOFER O TWEETER ES EXCELENTE PARA AMPLIFICARLO CON LA POTENCIA DE MARCA...)" FALSO: Hablamos de propiedades electronicas y electroacusticas, la marca es indiferente mientras cumpla los estandares que se necesitan y desea. "QUE CALIDAD SE ESCUCHA RE FUERTE!!!" FALSO Presion Sonora se mide en DB, y no es parametro de calidad de sonido. "POTENCIA NO ES SINONIMO DE CALIDAD" "TENGO UNOS BAFLES CLASICOS, TENGO QUE REEMPLAZARLES LOS PARLANTES PERO SE ESCUCHA RE BIEN" Por mas que las Cajas sean clasicas, nada tiene que ver con los parlantes nuevos que le reemplaces, si no son los mismos sonara diferente. "REENCONE LOS PARLANTES Y SE ESCUCHAN EXCELENTE" La calidad de sonido de un parlante reenconado, puede ser buena o quizas mejor que el original, pero produce una modificación de las propiedades del mismo que afectara el volumen de la caja o el sonido, ya que varian sus parametros Thielle Small. "QUE GRANDE EL IMAN QUE TIENE EL WOOFER (O TWEETER)!!!, DEBE SER RE POTENTE" El tamaño del iman no tiene una relación tan directa con la potencia en estos dias, ya que cada vez tienen menos sencibilidad, por lo cual se necesita mas potencia para que tengan un nivel sonoro adecuado a su tamaño. Hace decadas atras los parlantes tenian mayor sencibilidad, osea, que transformaban bien la potencia electrica en acustica. Tenian mayor eficiencia. " TENGO UN WOOFER DE 500 WATTS, NECESITO UN POTENCIA DE 500WATTS!!! " Por que no intestas tener una Potencia de 500Watts que seguro son Nominales no reales, y le pones un Woofer de 250 Watts. Para una mejor eficiencia de cualquier sistema de Sonido es necesario que el amplificador entregue mas potencia que lo que soporta el Parlante, que locura!!! no , no lo es , tener un 50% mas de potencia en el amplificador hace que nunca se quede corto de potencia, mas en las bajas frecuencias. Pero para tener un sistema con esta configuración (que deberia ser un estandar), tiene que existir el Criterio y el Sentido Común ,mi dicho es: "No por que tu reloj diga que lo podes sumergir en el agua,lo vas a guardar en las noches en una pecera". " ME MOLESTAN LOS AGUDOS DE MIS TWEETER VOY A CAMBIARLOS POR OTROS DE MEJOR CALIDAD" No siempre es asi, quizas tus tweeters tienen mucha sencibilidad y tenes que atenuarlos, o estas mal filtrados, por eso distorcionan, generalmente psa en los Tweeter Bala y Piezo electricos, que funcionan en un rango muy agudo, y los hacen trabajar en rangos muy bajos. " TENGO QUE MEJORAR MI EQUIPO DE AUDIO LE VOY A PONER LA MARCA..." Ojo no todo lo bueno son marcas reconocidas, como una vez lei en un foro de un gran Audiofilo "NO TODO LO QUE ES ORO BRILLA". "MIENTRAS MAS VIAS TIENE UN BAFLE O SISTEMA DE CAR AUDIO TIENE MAS CALIDAD" FALSO No es un factor determinante, existen sistemas de 2 vias ( 1 parlante de Agudos + 1 Parlante de Graves ) que cubren el rango completo, siempre y cuando los parlantes reproduzcan la totalidad de la gama de frecuencias que escucha el oido humano. "LA MEJOR FORMA DE CALIBRAR EL ECUALIZADOR GRAFICO ES POSICIONARLO EN FORMA DE "U" " FALSO Esto lo escuche hace muchos años, de un Dj, luego me di cuenta que casi la mayoria de las personas lo hace. Es un concepto totalmente erroneo, en principio el sistema de audio debe estar construido para que el rango de frecuencia tenga una respuesta plana, en toda la gama, esto significa que por ejemplo no tenga picos de frecuencia que opaquen otras frecuencias. Pero como no vivimos en un mundo perfecto, los ecualizadores fueron creados para corregir este problema, y tambien en algun casos calibrar a nuestro gusto la musica que escuchamos. Por este motivo hablar de una curva "prefijada en U " como un estandar aplicable a cualquier sistema, es totalmente ilógico . En si, el ecualizador deberia ser utlizado para matar los picos que por naturaleza tiene nuestro sistema de audio. Proximo Post Prometo ,algo mas tecnico y con Imagenes,pero aqui no eran tan necesarias Espero que algo les sirva, Saludos

Muy poco se habla de estos elementos que se encuentran dentro de los bafles, o de manera externa en los equipos de car audio. El motivo de su casi omisión? puramente DESCONOCIMIENTO. ¿ COMO SE LOS NOMBRA ? Generalmente se los nombra Divisores de Frecuencia, Crossovers, Xover, Filtros de Frecuencia, Placa Divisoras o hasta protección. Conceptualmente los que no encuadran serian, PLACA DIVISORA o PROTECCION. Ya que Placa Divisora solo hace refencia a que los componentes vienen montados sobre una placa, y Proteccion es una consecuencia positiva de utilizar un Filtro. Hago esta aclaración conceptual que a simple vista a algunos les parecera una obviedad, pero en mis comienzos de aficionado hasta hoy escucho cosas que realmente me sorprenden, ya que muchas las reproducen personas que ofrecen "Servicios" de venta e instalacion de audio Profesional y car audio , y es realmente " VERGONZOSO" escucharlos decir con gran autoridad y arrogancia algunas cosas como esta... " Placa divisoras?, no pibe eso es antiguo ahora se usan filtros " " Nooo para Driver de Titanio necesitas protección!! no un Divisor, por que es mas fuerte" " Las Placas Divisoras son mejores que los filtros de frecuencia " ¿ POR QUE DEBEN UTILIZARSE ? Cada parlante tiene caracteristicas que lo hacen reproducir una gama de frecuencias, un tweeter el rango agudo , un woofer el rango bajo etc. Pero el problema es que a cada parlante le llega la totalidad de la gama de frecuencias, y aqui el problema, ya que el parlante no podra reproducir la gama de frecuencia que fisicamente no puede. Aqui se deduce que la energia que no pueda reproducir se transforma en calor si no la puede liberar, por esto mismo los parlantes de medios y agudos no pueden oscilar para reproducir frecuencias graves y el calor generado quema la bobina y produce otros daños mecanicos dependiendo del volumen que se les aplique. Los Parlantes de graves solo sufren la imposibilidad de reproducir frecuencias agudas pero como la oscilacion de la bobina no es un problema a ellossolo se traduce en un sonido espantoso en agudos. Conclusion, no utilizar filtros produce distorcion en la reproduccion, ademas del daño en la bobina para parlantes de medios y agudos. NO CONFUNDIR DAÑO POR EXCESO DE POTENCIA DE AMPLIFICACION. SI BIEN ESTA INTIMAMENTE RELACIONADO, SI UN TWEETER QUE NO TIENE FILTRO SE USA A MUY BAJO VOLUMEN , DURARA (DISTORCIONANDO) UN PEQUEÑO PERIODO. AHORA BIEN UN PARLANTE "CON FILTRO" QUE SE UTILICE A UN VOLUMEN MAYOR (potencia) DEL QUE PUEDE SOPORTAR EL PARLANTE, LO MISMO TERMINARA ESTROPEANDOSE. ES CUETION DE UTILIZAR LA LOGICA. ¿ QUE DIFERENCIA HAY ENTRE UN CROSSOVER ACTIVO Y PASIVO ? Los Crossover Activos pedagogicamente, son aquellos que trabajan con componentes activos, por que pueden producir ganancia, a traves de operacionales, Se utilizan antes de la etapa del amplificador, osea que actuan antes que la señal sea amplificada. Estos tienen muchas ventajas si se saben utilizar. Comunmente los utilizan en audio profesional. El problema es el costo de instalacion y aplicacion para audio de mediana y baja potencia. Tambien se puede realizar un circuito con valores predeterminados para uso hogareño. De todas maneras si bien las ventajas en calidad de sonido y eficiencia son grandes, su desventaja en practicidad se compensa con los divisores Pasivos. Los Divisores Pasivos ( LOS QUE SE TRATAN EN ESTE POST ), son aquellos que se encuentran entre la salida del amplificado y el parlante. No tiene componentes operacionales, por lo cual producen perdidas y necesitan realizar un buen diseño para compensar bien las desventajas de su aplicacion. ¿ QUE COMPONENTES INTEGRAN UN CROSSOVER PASIVO ? Los componentes son basicamente 3: Capacitores: Estos filtran las señales bajas Bobinas (Inductores) : Estos Filtran las señales agudas Luego pueden combinarse para filtrar agudos o graves, segun la aplicacion de diferentes circuitos. Las resistencias: Estas se utilizan para atenuar en volumen a los componentes que tienen mas sencibilidad ( los que se sienten con mas volumen ). Generalmente los tweeters necesitan atenuarse ya que siempre tienen mas sensibilidad y resaltan tapando a los otros parlantes. Una resistencia " NO REALIZA UN CORTE DE FRECUENCIA ", solo disminuye el volumen de toda la gama de frecuencia que puede reproducir cada parlante. ¿ QUE TIPOS DE FILTROS EXISTEN ? Toda la teoria de Filtros, seria dificil explicar para la mayoria de las personas en un solo post y no le agrega practicidad al mismo. Por eso se puede decir simplificadamentes que podemos clasificar a los filtros por su ORDEN (curva de atenuacion) y por el COMPORTAMIENTO QUE PRODUCEN EN LA FRECUENCIA DE CORTE. Aqui una pequeña introduccion... Fitro de segundo orden (osea produce una curva de 12db de atenuacion ) y los Diferentes tipos de comportamiento de la curva cerca de la frecuencia de corte ( son todas las lineas de colores, bajo la grafica el nombre de cada tipo) ¿ COMO SE CONSTRUYE UN DIVISOR DE FRECUENCIA ? A mi criterio existen 3 niveles de construcción, y todo dependera del conocimiento e instrumental que se tenga acceso. 1) Construir el Crossover solo filtrando los parlantes de agudos, generalmente es lo mas comun en un diseño 2 vias, poner un capacitor en el Tweeter o Driver y el woofer dejarlo libre. El Folclore popular es un capacitor de 2 microfaradios, segun cuenta la leyenda. No es ninguna revelacion, un capacitor de 2 microsfaradios esta cortando muy arriba en el rango de frecuencia por lo tanto lo que se logra es que quede muuuuy lejos de la frecuencia limite inferior que puede reproducir el parlante de agudos. Claro lo que no dicen ellos es que no estas reproduciendo una gama de frecuencia que si puede trabajar el tweeter, conclusion te falta sonidos que escuchar, pero mientras no se rompa el Folclore manda. Lo que debe hacerse es calcular el capacitor de acuerdo a la impedancia Nominal del Parlante, esto seria lo minimo de logica y teniendo en cuenta un rango razonable de reproducccion del tipo del Parlante de Agudos 2) Construir el Crossover teniendo en cuenta valores de reproducción logicos para cada tipo de parlante ( mejor si se tiene una ficha tecnica o base de datos del mismo ) y la curva de Impedancia para cada frecuencia. Que es la curva de Impedancia para cada frecuencia?: La impedancia NOMINAL en la que clasificamos a los Parlantes ( 4ohm,6 ohm , 8ohm ), son valores a una frecuencia 0, osea sin movimiento de la bobina, que seria medirla directamente con el multimetro ( aveces varian un poco de lo que dice la caja). Ahora bien cuando la bobina se mueve po r variacion de frecuencia, comienza a entrar en juego mucho factores, el mecanico elmas importante, y con eso se genera una grafica = CURVA DE IMPEDANCIA. Esto es que a diferentes frecuencias el parlante toma diferentes valores de Ohm, y en su limite inferior de frecuencia alcanza un pico maximo, llamado Frecuencia de Resonancia, en la cual el parlante se empieza a descontrolar. Esta frecuencia de resonancia es el limite inferior donde se debe cortar es parlante, por regla general nunca se debe construir un crossover por debajo de su frecuencia de resonancia, ya que no tendria sentido su funcionamiento. "Algunos fabricantes" tienen en cuenta esta curva construyendo crossovers pensando en cortes "sobre la frecuencia de impedancia y logran "sin" medir el parlante, unos valores coherentes y seguros de funcionamiento ( lamentablemente son pocos que construyen de esta manera ). Medir la curva de Impedancia de nuestro Parlante o Diseñar un corte de Frecuencia sobre esta curva ( segun base de datos o conocimientos). Deberia ser un estandar 3) Esta ultima Forma de construcción es la que deberia ser, pero se necesita instrumental conocimiento de software, y adecuar o buscar un lugar de medicion. Las personas con cierto nivel de conocimientos dedicados al audio HIFI, realizan sus propios crossovers, calibrandolos de acuaerdo a diferentes simulaciones por grabaciones de sonido que reproducen sus bafles cuando ya estan construidos. Para esto se necesita, tener conocimientos de los factores de fenomenos fisicos, en la construccion de la caja, distribucion de los componentes y forma de la misma. Una vez construida y montados los parlantes en ella, comienzan las mediciones. Utilizan un microfono ( microfono de medicion ) , un amplificador, y una interfaz de entradas y salidas de audio para conectarlo a una computadora, recoger los datos en un Software que simule todos los analisis electroacusticos, y apartir de alli empezar a compensar ventajas y desventajas para logar un equilibrio que resulte en la mejor configuracion de sonido. Parece algo relegado para pocas personas, la realidad es que esta al alcance de todos aprender a hacerlo, y con el tiempo hacerse de componentes de relativa calidad para realizar las mediciones. En este tipo de construccion se tiene en cuenta. La resonancia de la caja: Cuanto interfiere la resonancia de la caja en el sonido original Distorciones de los parlantes: Que distorciones producen los parlantes, que introducen sonidos que no tienen el sonido original de reproduccion Cuanto tiempo queda vibrando el cono despues de terminar cada pulso de reproduccion. Que rango de frecuencia cubre el bafle Cuales son los picos de frecuencia, que tapan otras frecuencia Cual es radio de dispersión del bafle, es muy direcciónal o reproducen con espacialidad? Las diferencia temporales en la llegada de las frecuencias agudas de las graves hacia el oyente. Como veran son cuestiones de detalles que nunca se discuten o hablan en la construcción de Bafles. Mas adelante ampliare algunos detalles, esta es una introducción que sirva como guia de busqueda de informacion, dando a conocer las cosas que poco se hablan sobre Bafles, en este caso un componente fundamental y poco tenido en cuenta. CONCLUSION: Acaso si no construyo mi crossover como el 3er Nivel de construccion, no sonara bien ?, creo que el tema pasa mas por empezar a hacer las cosas como se deben, y luego a placer de cada uno satisfacerse personalmente con el resultado que consiguió. Yo creo que partiendo del 2do Nivel de construcción es empezar a hacer las cosas bien, y con este podemos alcanzar resultados muuuy satisfactorios a nivel HIFI (es el que mas utilizo yo para realizar mis proyectos, por el tema tiempo). Recordemos que la construcción de cajas acusticas reune un conjunto de de factores a tener en cuenta, y cada uno aporta en mayor y menor medida la calidad de reproducción final. Con este post quiero ayudar a dar a conocer un tema poco hablado y discutido que siempre se deja relegado como "accesorio" en las cajas acusticas. Sin tener en cuenta el peso que tiene en la calidad de sonido final. Dejo este link, para quienes quieran ampliar http://www.pcpaudio.com/pcpfiles/doc_altavoces/filtros_pasivos/filtrospasivos.html " ESTE POST ESTA SUJETO A CORRECCION Y ACTUALIZACION"

En esta ocasión, quisiera hacer una aclaración sobre la mentira ( para quienes no lo sabian ) sobre los parlantes nacionales, especificamente los Jahro. El fin de este pequeño Post no es desprestigiar la marca, pero si dejar a la luz que se esta comprando cuando adquirimos sus productos. Jahro es una de las pocas marcas de Parlantes que perduró en Argentina, quienes usaron sus productos decadas atras sabran de la calidad de las campanas de sus woofers, que aun sirven para reenconarse. Mas alla de eso, con el tiempo ya no fue rentable como muchas empresas, contruir la totalidad del Parlante, y comenzaron a importar. Para esamblar partes aqui en Argentina? quizas en algunos modelos, pero hoy su linea de Parlantes es practicamente importada ( si esta es la verdadera industria nacional,se importa o se importa y se ensambla). Si bien muchos saben esto, otras personas ( y son muchas mas ), todavia hacen de su discurso la palabra Jahro como sinonimo de calidad asociada a la industria nacional. Ademas de esto, comparan sus productos y los defienden a muerte contra otros parlantes chinos que al no llevar la marca Jahro estampada, para ellos carecen de valor. Otros en cambio leen MADE IN CHINA, en las cajas de Jahro y piensan que estos han sido controlado por la empresa cuando entran al pais antes de liberarlos al mercado. Por experiencia personal y de algunos amigos, tuvimos inconveniente con el Tweeter 5018, que al sentir que producia un ruido raro, al desarmarlo con gran sorpresa nos encontramos con que la bobina venia cruzada, y rozaba el entre hierro. La Verdad es que, todos los componentes para armar un tweeter o woofer desde cero, son vendidos por grandes empresas chinas, estas ofrecen tambien productos terminados con opciones de modificaciones hasta la grafica de los estampados en el packaging de nuestra propia marca. Por supuesto que estamos hablando de compras para cientos de unidades. Asi que para concluir, cuando compras Jahro ( poniendo de ejemplo a Jahro ) , estas comprando un parlante chino Generico, tan simple como esto. Cabe Aclarar que, un parlante aunque sea chino no necesariamente debe ser malo, yo he probado parlantes chinos con excelentes resultados. Pero nunca me fijo en la Marca, si es Jahro es chino y lo comparo con otro parlante chino, si el Jahro es mejor compro el Jahro, pero no le doy mi confianza o prioridad ya que no tiene ninguna ventaja sobre las demas marcas. Despues de tanto Hablar me remito a una prueba El link de una Empresa, un tweeter con la misma carcaza Que el actual Tweeter Jahro modelo JHR 5020 , como puede ser esto si es de fabricacion nacional ????

Luego de haber realizado el POST http://www.taringa.net/posts/ciencia-educacion/18008332/Abri-un-Subwoofer-Sony-y-te-lo-muestro.html, presento una continuación de como encaré lo que fue una "experimentación " de mejora estructural del mismo. ► LEER "IMPORTANTE" ◄ ► Antes que nada quiero aclarar que lo realizado con este subwoofer, realmente no es recomendado si no se tiene un conocimiento general del funcionanmiento de un bafle , en este caso de diseño Bass Reflex. Cualquier modificación puede crear efectos indeseados en los mismos variando su desempeño. ► Las modificaciones fueron realizadas teniendo en cuenta las resonancias estructurales que tenia la caja original, salvaguardando los calculos originales de volumen, esto a través del material agregado teniendo en cuenta los factores que podrían influir al introducirlos. ► Este tipo de modificaciones sobre Bafles nuevos, tiene como condimento de dificultad, salvaguardar la integridad de las partes que no van a ser tratadas, sobre todo el parlante al cual no debe ingresar polvo o peor aun pegamentos en el proceso, ademas de no raspar de forma accidental las superficies. ► Toda estructura agregada , tipo y material absorbente esta medido, por tal motivo no son agregados aleatoriamente. ► Este proyecto no debe ser tomado como parametro para la modificación de cualquier subwoofer comercial, ya que las caracteristicas de los mismos varian entre si y puede ocasionar resultados negativos en su aplicación. Hechas las aclaraciones pertinentes..... Lo primero fue construir un refuerzo interno para reducir las resonancias de los laterales, y con la misma estructura darle un mejor soporte al woofer. Tuve que tener especial cuidado en el encastre ya que la presion de la nueva pieza podia despegar las paredes encoladas originales. Luego de instalar la pieza, se me ocurrio otra idea quizas mas simple pero al final obtuve un buen resultado. La tapa trasera tenia que quedar mucho mejor que el aglomerado en crudo y sin pintar original que venia de fabrica, con esta agregue peso y rigidez a la estructura, tambien fue encastrada teniendo el cuidado mencionado. Aqui con su pintura de impresion base, y una bornera muy buena ( son de bronce puro ), aunque son mucho mas caras que las convencionales, tenia que darle un gran revez al agujero con cable que traia originalmente. Aqui se puede ver, el material absorbente, la campana del woofer y el tubo de sintonia tratado con el mismomaterial, en espesores diferentes. Algunas estructuras en madera extra, en los laterales del woofer y cara superior e inferior. Mucho cuidado tuve en no perder el litraje. Ademas del nuevo cableado " mucho " mas grueso que el original. Elimine las gomas autoadhesivas,y las reemplace por tacos de goma, para mejorar la aislacion del piso, asi las vibariones de la caja no se transmite al suelo, y su rebote vuelva hacia la caja. Aqui el resultado final de la parte trasera con su nueva bornera Comparando lo que Sony originalmente habia hecho.... ► CONCLUSIÓN ◄ El resultado en practicidad de conexión es indudablemente mejor. La resonancias propias de la caja,a simple escucha, disminuyeron drasticamente. Las vibraciones producidas por la base de asiento fueron totalmente eliminadas con la altura y absorcion que le dio los tacos de goma. El sonido tiende a ser mas preciso, la energia residual del movimiento del cono se encuentra mas contenida Si bien no es un analisis netamente cientifico, los defectos de construccion en el sonido eran perfectamente audibles, por lo que la mejora tambien lo es. Probe los mismos programas de sonido (peliculas) que antes de la modicfiación tomé como parametros, y los cambios son notorios. Asi concluye este "experimento" , y cierra el Post anterior que para muchos, yo habia realizado una destrucción "inutil" del Subwoofer. Saludos y espero que les haya sido interesante. LUISTESLA

A pesar de los grandes avances tecnólgicos que se han producido en la ultimas décadas en materia multimedia ( audio- video ); en Audio el progreso a conservado las estructuras generales y solo se ha avanzado de manera significativa en los formatos de reproducción y la forma de trasmitir datos con bajas perdidas de información. Por esto mismo, la evolución de la forma de diseñar cajas acústica y parlantes solo ha tenido pequeñas correcciones o mejoras, en diseños, construcción, materiales y las formas de medición. Si bien existen diferentes variantes sobre los diseños y construcción de los parlantes (woofers tweeters), ninguna debería desviarse del "Verdadero Camino" que rige estas leyes físicas. Por esto mismo cualquier opinión que difiera dentro de un marco que respete estas Leyes, es valido. PASOS DEL DISEÑO 1) SE DEBE ESTABLECER QUE FUNCION CUMPLIRA EL BAFLE - Sala a sonorizar : Cuandos Decibeles necesitos y en congruencia cuantos Watts debera soportar el Bafle -Calidad de sonido buscada: Si bien se busca siempre una fidelidad considerable, tanto el presupuesto en dinero, como la funcion que cumplira el bafle determinan la importancia de este punto. - Selección de los materiales e insumos: Seria un gran punto a desarrollar, aqui sera solo nominativo para este post, ya que se necesita un analisis de los diferentes componentes. - Presupuesto a Invertir: Es un parametro que nos determina que proyecto es el mas conveniente 2) VOLUMEN DE LA CAJA El volumen estara estrechamente relacionado, con todos los parlantes de cono, que tenga contacto directo, con el recinto interno de la caja. no es el caso de los Tweeters, o parlantes de medios de campana cerrada, ya que no interactuan con el volumen de la caja. Desde que los Señores Thielle-Small , investigaron sobre las propiedades de los altavoces, para crear parámetros que predijeran el comportamiento de los transductores (parlantes) es el hilo conductor del cálculo del volumen de la caja. Esto se miden con instrumental de laboratorio especifico, pero gracias al avance de las computadoras hoy en dia cualquiera en sus casas puede hacerlo, por supuesto, contruyendo un circuito simple, y leyendo los puntos basicos de la medición. Luego de tener el resultados de estos parametros, todo estos datos se cargan en programas de simulación. Estos Software, analizan el comportamiento del Parlante en la caja, y apartir de alli debemos buscar la mejor relación de caracteristicas que queremos lograr para la respuesta delparlante dentro de la caja. Es aqui una parte importante saber que es lo mas conveniente, ya que los software tienden a dar una aproximación, y nosotros debemos adaptarlo a nuestras necesidas. ACLARACION: Algunos se preguntarán, "¿ Y los Woofers que ya traen los datos del volumen son validos?? : En principio si, y dependiendo la seriedad de la Marca que los otorga, serán en mas o en menos exactos. En el caso que sean bastante exactos se contara con una respuesta de frecuencia optima segun el criterio del fabricante (Las marcas de Car audio tratan de diseñar para que todo suene machacon) . Pero no podremos manipular el volumen para obtener un respuesta de frecuencia que por ejemplo compense el Bafle-Step ( en criollo perdida de la eficiencia en graves, generalmente en cajas pequeñas y que se utilicen en altura). Ademas de no poder verificar los parametros TS, que siempre varian por tandas de unidades producidas. 3) DISEÑO FINAL DE LA CAJA El diseño final de la caja, no solo consiste en el volumen, si no en el posicionamiento de los diferentes parlantes, la forma de ajustarlos mecanicamente a la caja, los lobulos de radiasion sonora que particularmente varian entre ellos. Es un tema muy interesante que necesita dedicación (por supuesto si hablamos en un nivel HIFI) 4) DISEÑO Y AJUSTE DEL CROSSOVER Todo bafle deberia tener un buen divisor de frecuencia, en el caso de un subwoofer que solo contiene 1 solo rango de frecuencias a reproducir, necesitaria un buen FPB filtro pasa bajos. El crossover es otra parte critica, podemos diseñarlo para que los parlantes solo reporduzcan un rango de frecuencia, que por sus caracteristicas fisicas pueden emitir de manera eficiente; o podemos hacer un trabajo mas detallado, como eliminar las resonancias que naturalmente tiene cada parlante, para que el bafle , reproduzca de una manera plana en todo su rango de frecuencia, ademas de que el volumen entre parlantes quede estabilizado (que no se escuche mas el tweeter que el woofer ) Para mi esta parte del diseño es una de las mas exigentes, y requiere de un microfono de medición especial, para lograr un buen resultado, la parte de componentes electronicos se esquematiza con software . Mas que un post, quise hacer una aclaración, a los múltiples mensajes que recibo, consultándome sobre como diseñar sus propias cajas acusticas, partiendo de ideas o datos erroneos. La construcción de nuestros propios bafles,para obtener resultados aceptables, tiene como condisión sine qua non, el aprendizaje y aceptación de principios innegables. Hace unos pocos dias adquiri un Filtro pasa bajos de un emprendimiento Argentino, me costo conseguir algo de verdadera calidad para actualizar la placa divisora de mis bafles JBL , les dejo el Link para todos aquellos que necesitan los componentes para los divisores crossovers etc.

Hola, hace tiempo que no hacia un post. En esta ocasión les muestro unos Bafles Vintage, de la Leyenda del Audio Argentino "AUDINAC". El Modelo en cuestión es el Audinac 718 (año 1975 aprox) . Es un modelo de 2 vias con woofer de 10" , Tweeter tipo bala exponencial, y un selector para atenuar el tweeter. Los compré a buen precio, a pesar de las malas condiciones en que están. El problema de estos bafles "Vintage" es que hasta las cajas solas tienen valor en el mercado, y es dificil encontrar algo que lo vendan a un precio razonable. De los 2 Bafles uno tenia el woofer con la bobina atascada, el otro funciona perfectamente. No tengo mucha experiencia con Bafles Vintage (viejos) , y personalmente no me llaman la atención ya que siempre hay que hacerles reparaciones y actualizaciones. En este caso, pude probar el que estaba 100% funcional, la verdad que me sorprende la sensibilidad que tienen, hacen rendir cada Watts que se le entregan en potencia. El Bafle dice soportar 30 Watts RMS, y rinde muy bien. Al comprarlo con otros bafles mas pequeños tipo monitor que tengo, se nota que transforman de manera mas eficiente la energia electrica en acustica. Esto se debe mucho a la construccion mecanica de los parlantes, sobre todo los woofers. Escuchar un cono de 10" pulgadas de carton simple, genere graves y medios de manera agradable y con mucho cuerpo en el sonido sorprende. En definitiva un sonido respetable, muy agradable al oido, sobre todo el tweeter que si bien no tiene un divisor de frecuencias mas sofisticado, se comporta muy bien y a soportado el pasar de los años haciendo honor a la Leyenda de su marca. Bueno es un proyecto que llevará tiempo, tengo la ventaja que los tweeters de los 2 bafles están es excelentes condiciones, y le agrega valor a los mismos ya que casi no quedan de estos bafles con los tweeters originales y casi siempre se los ven con reemplazos ( muchas veces con tweeter muy baratos). La idea no es solo restaurar su parte estética, si no actualizarlos, un nuevo divisor y modificar su conexión trasera, por algo de mejor calidad y funcionalidad. No es un buen Post si no tiene imagenes aqui se las comparto. PARTE POSTERIOR SIN LA BORNERA (tenia una ficha poco comun) EL WOOFER CON EL TIPICO COPO DE TELA ABOLLADO ( se usaban para refrigerar la bobina, a mi gusto son buenos para evitar resonancias en altas frecuencias, pero acumulan polvo ). PARA AGILIZAR LA RESTAURACIÓN OPTE EN ELIMINAR LA TAPA TRASERA, SERÁ MAS FÁCIL TRABAJAR CON EL BAFLE ABIERTO Y SOLO TENDRE QUE HACER UN ORIFICIO PARA LA NUEVA BORNERA EN VEZ DE TAPAR EL GRAN AGUJERO DE LA VIEJA CONEXIÓN. LA MUY USADA LANA DE VIDRIO PARA AMORTIGUAR LAS ONDAS TRASERAS DE ESTAS CAJAS SELLADAS ( DISEÑO DE SUSPENSIÓN ACUSTICA) , buen material pero nocivo para la salud!! será reemplazado por algo mas moderno. EL DIVISOR MUY SIMPLE, UNA BOBINA ANCHA Y CAPACITORES ELECTROLITICOS SIN LA LANA DE VIDRIO SE VE ASÍ EL TWEETER TIENE UNA CONSTRUCCION IMPECABLE, MUY RIGIDO, Y SOBRE TODO NADA PLASTICO TODO ES METALICO!!! EL SELECTOR PARA ATENUAR EL TWEETER FUNCIONA PERFECTO, Y AUDITIVAMENTE SE SIENTE LA DIFERENCIA, SI BIEN HOY CON UN ECUALIZADOR SE LOGRA LO MISMO, PARA SU EPOCA ES DE ADMIRAR SU DESEMPEÑO. Será una larga restauración, pero actualizando el material de relleno , haciendole mantenimiento a los componentes y rediseñando el divisor, ademas de hacer mediciones, seguramente sonará mucho mejor que los bafles de este modelo que no se les ha realizado nada. Y es por una cuestión de logica, los capacitores se vencen, el polvo se acumula por dentro de las cornetas, el carton del cono se deshace con el tiempo, (40 años es bastante tiempo ) y sobre todo las herramientas para medir son mejores. Hasta aqui llega este post, espero que les haya sido tan interesante como a mi ver como se construía en aquella epoca,sobre todo esta Marca que es tan nombrada en la jerga del audio Vintage Argentino.

Bueno aqui el final de una restauración que empecé algunos meses, llevo mucho mas tiempo del que tenía previsto, y luego por falta de tiempo se complicó aun mas. Para aquellos que no habian pasado por mi post anterior aqui esta el link: http://www.taringa.net/post/ciencia-educacion/18565481/Desarme-un-Bafle-Vintage-y-te-lo-muestro.html Vamos a empezar directamente por el trabajo. Comence reconstruyendo la tapa trasera, la cual se sacó por 2 motivos, para trabajar mejor dentro y para no tener que tapar el enorme orificio de la bornera original. Aqui la tapa trasera asentada con la nueva bornera. Cabe destacar que tiene mejor densidad y peso la nueva madera. Las cajas tenian bastante deterioradas los enchapados en madera, muchas veces se pinta sobre los rayones con un tinte para maderas, pero no se logra un buen acabado del color parejo si no se lija y se deja la madera virgen. Por eso opte por ljarlas completamente, originalmente audinac habia usado mucho tinte y practicamente no se veian las betas de la madera. Aqui ya con el tinte caoba del color original mas la primera mano de un barniz de buena calidad Aqui el acabado final de los laterales y la parte trasera pintada de negro (salio un poco oscura la foto) Aqui una imagen de mejor calidad del color de la madera Aqui el material de relleno, hice una combinacion de fieltro con espuma, muy empirico, pero me gusto el resultado ( no es regla general este metodo ) Instalada la bornera y pegada la grafica restaurada La bornera es mejor que la original, se puede usar con conector tipo banana, o roscar cable pelado. Un detalle extra, agregue patas de goma, para aislar la vibracion y protejer la caja. Un poco de conexionado y 1 capacitor de polipropileno nuevo que reemplaza a los 2 que tenia electroliticos (utilizaron 2 para alcanzar el valor necesario ) Los paneles fueron retapizados con una tela mejor, mas transparente al sonido, la tela original era de un entramado muy grueso que tapaba mucho el sonido, y no se podia usar bien los bafles sin necesariamente quitar los paneles. El antes y el depues Y un buen trabajo es cuando se pinta tanto adelante como atras. Aqui los componentes Reenconado de Woofers, el nuevo cono tiene corrugaciones nodales lo que es mejor para que trabaje en un rango alto. Los tweeter totalmente recorridos y repintados Mantenimiento en las llaves selectoras de atenuacion Y para concluir las fotos finales En posicion para ser probadas link: https://www.youtube.com/watch?t=14&v=IvAFgWPiAWQ No he tenido de realizarle mediciones con microfono, bastante tiempo se invirtio en terminarlas, pero puedo decir que por experiencia tienen un sonido esplendido, el rango vocal es muy natural y acompañados de graves calidos ( no retumbones ) sobre todo por ser un diseño de suspension acustica. El relleno quedó muy bien y logra eliminar eficientemente la onda trasera del woofer lo que se traduce en golpes precisos. Los he estado probando, con discos como The Wall en versiones Audiofilas y es increible la dimension del sonido que logran. Sobre todo el tweeter que no produce una brillantes molesta, y se puede calibrar muy bien con la llave atenuadora que trae. Con respecto al acabado y actualizacion, es innegable que la nueva bornera es mucho mas eficiente y las patas de goma son muy comoda para colocarlos en el suelo. Esteticamente me gustan mas que los modelos originales que he visto, la nueva tela les da un aspecto mas moderno y elegante. Espero que disfruten leyendo este post, tanto como yo disfrute esta restauracion. A futuro tengo pensado otras restauraciones, no se que será del futuro de estos Audinac, quizas posiblemente los venderé, seria una buena manera de que otra persona pueda disfrutar del sonido de estas joyas del audio de antaño. ( ES UN POST BETA SUJETO A CORRECCIONES ORTOGRAFICAS COMO DE REDACCIÓN )

Este post surge para dar una breve explicación,o mejor dicho una serie de puntos a destacar sobre las mentiras comerciales que se encuentran en la gama de productos de Home Theater (mas para los que vivimos en Argentina). El análisis lo centrare en la relación Precio-Calidad-prestación. Pondre como ejemplo uno de los equipos de precio mas elevado, que podemos encontrar en las casas de electrodomesticos. EDITADO OCTUBRE 2013 "MUCHOS PASAN POR EL POST Y NO ENTIENDEN QUE EL SONY MUTEKI FUE TOMADO COMO "EJEMPLO" SIN DESMERECER A QUIENES ESTEN PENSANDO COMPRARLO O YA LO HAYAN ADQUIRIDO" "EL POST SOLO ES UNA OBSERVACION OBJETIVA BASADA EN LA TECNICA Y NO EN MI PERCEPCION PERSONAL,MAS ALLA DE MI FORMA EN QUE ESTAN EXPRESADAS LAS IDEAS" "SE ELIMINARA TODO COMENTARIO "AGRESIVO" QUE NO GENERE MAS QUE CONFLICTO DENTRO DEL POST, FUERA DE ESTO TU OPINION FAVORABLE O DESFAVORABLE AL TEMA TRATADO SERVIRA PARA QUE CADA VISITANTE SAQUE SUS PROPIAS CONCLUSIONES" Bueno,por donde empezar, Sony siempre ha sido sinonimo de calidad, pero como toda Empresa maximizar costos fue una politica que empezo a implementar en la mayoria de sus productos de consumo masivo. Digamos que es la política de casi todas las marcas hoy en dia. Por eso tomo el Sony Muteki como referencia. 1) Muchos opinan de estos equipos al verlos "UUUUU lo que debe sonar!!, Que potente, Mira los Wooofers!!", algo totalmente subjetivo a la necesidad que queremos. Potencia bueno, es algo muy discutible, supuestamente la mayoria empezo a decir no miren la potencia PMPO si no la RMS que es la real, ok, hasta la potencia real mienten, por que se dieron cuenta que las personas se empezaron a informar sobre el tema. Asi que no es parametro, de todas maneras una potencia de 50 rms es algo decente para una sala promedio. Pero claro todo depende si los parlantes pueden transformar toda esa energía en decibeles de presión acústica. Conclusión elegí un equipo que este deacuerdo a las dimensiones de sala que vas a usar. 2) Las prestaciones Modos de ecualización: Los que vienen mas completos, tienen diferentes tecnologias de ecualización, generalmente hablo de los que tienen sintoamplificador. Si sos de los que les gusta leer el manual(como yo) y entendes del tema, busca uno que satisfaga esa necesidad , tiene buenos resultados . Ahora bien, si sos de los que al tercer dia tira el manual con el embalaje ni te gastes en comprar algo si. 3) Calidad de construccion, muuuuuuuuy especulado, plásticos baratos (mucho) borneras de conección desastrozas, y los cables!!!! si los pisas no duraran mucho, ademas si dicen que trabajan en grandes Watts como van a poner cables de sección tan fina para los woofers!!. 4) Los Bafles o cajas acusticas Se esfuerzan mas por trabajar en un diseño estético??:/, ahora bien los parlantes de los woofers son de calidad aceptable, PERO!! la caja tiene un espesor que es un robo!!!, y mas para los subwoofers, vibran y producen resonancias horribles, se descontrolan a muy baja frecuencia . Rango de frecuencia? imposible tener un rango de reprodución parejo con un woofers de 8" y unos tweeters piezo electricos o de cono disfrazados dentro de cornetas para que den una apariencia que te garanticen que estas comprando audio de calidad . Esto se nota por que lo único que se escucha son chillidos y graves saturados, las voces de personas en las peliculas suenan graves y poco realistas. Y por supuesto, no esperes que dentro de la caja, exista un divisor de frecuencia elaborado 5) Por ultimo el precio, para quienes conocen un poco del tema, es preferible no comprar estos equipos, y empezar a armar un sistema, esto quiere decir comprar el amplificador multicanal aparte, y por otro lado los bafles, o armarlos uno mismo. 6) Dimensiones, es algo a tener en cuenta, un bicho como el Muteki no sirven para salas pequeñas ya que se saturan de graves, y casi no se pueden controlar con los modos de ecualización. Ademas el sonido multicanal necesita que los altavoces se encuentren bien hubicados si no PARA QUE COMPRASTE EL APARATO??. Me pasa muchas veces que voy a la casa de un conocido y me dice mira lo que me compre, y tienen los parlante frontales en el suelo, el parlante central a un costado, los subwoofers sobre algun mueble, y los surround debajo del tv o puestos en cualquier otro lado. Creo que es una de las peores boludeses. Ahora bien si el fin de comprarte este tipo de equipos es para demostrar tu capacidad económica o como adorno para tu sala (motivo valido), definitivamente este post no es para vos. Es un breve post informativo, mas adelante preparare uno mas desarrollado sobre sonido multicanal.

Saludos Taringueros y Seguidores!! Meses sin hacer un Post, pero activo respondiendo sus mensajes. En esta ocasión quería compartirles mi experiencia ,colaborando en el diseño de un Subwoofer para un emprendimiento Mendocino del cual he establecido una estrecha relación y en algunos de mis Post los he nombrado. Se trata de Synergy, quienes fabrican de manera artesanal divisores de frecuencias. Mi relación con ellos se inicia por la necesidad de Divisores de Frecuencias para mis proyectos personales, y desde el comienzo me brindaron un muy buen asesoramiento. Es así que durante estos años hubo un intercambio de ideas interesantes para mi, la cual ésta la pude llevar a cabo. Hace meses atrás recibí de ellos un mensaje consultándome si estaba interesado en participar en un proyecto atípico para ellos. Se trataba de un sistema de audio de música funcional para una empresa electronica del medio. Por exigencia del cliente debía tener un sonido equilibrado en graves, con presencia y mejorar los bafles instalados. Actualmente Synergy aun no entra en el mercado de bafles de diseño, por tal motivo necesitaba que parte del proyecto fuera apoyado por terceros. Es así como entro yo en este asunto. Por por supuesto dije que sí. Lo primero que se planteó fue un upgrade del sistema parlantes que ya tenia el establecimiento, lo único rescatable fueron los woofers japoneses de 6 pulgadas. Por suerte tenían cono de pulpa de celulosa, con un corrugado asimétrico y suspension de goma blanda lo que le otorga buen rendimiento en graves y un cálido sonido en medios graves. Aquí un foto de uno de ellos que tuve en mis manos. La parte de medios y agudos fueron rediseñados por la gente de Synergy, lamentablemente no tengo esas fotos. El Subwoofer si bien se instalaría en una sala, corría el riesgo de ser rozado, lo que llevó a eliminar la idea de darle un acabado en madera natural. De todas maneras los bafles pre instalados eran negros por lo que se optó por un acabado en negro satinado . Para el diseño se propuso que el Woofer fuera armado desde cero. Se compraron las diferentes partes de los mismo cono suspensión campana. El detalle del cono es que es una combinación de papel con entramado plástico. Es un mejora de los viejos conos JBL vintaje blancos, generalmente podemos ver imitaciones baratas de conos blancos que los hacen de puro plástico. Se lograron buenas mediciones con el woofer y por las cuales decidí experimentar con un diseño clasico dejado de lado. Una caja Bass Reflex tendria graves potentes , pero con unos retrasos temporales importantes, y como la finalidad era para escucha de musica y no ver peliculas, este tema era primordial. Asi surgio un Subwoofer de dimensiones razonables, con un control del cono muy aceptable, y precisión en la respuesta transitoria. Todo esto logrado disminuyendo la cúspide de su frecuencia de resonancia. Agotador por ser un diseño asistido por mediciones, pero su corrección es manual. Sacaba y cambiaba rellenos y filtros de su puerto de descompresión y luego medir cada cambio. El trabajo empírico final siempre se necesita. No certifiqué las fotos ya que no me parece apropiado que un trabajo en conjunto lo monopolice. AquÍ comencé a construir la caja, donde se puede observar el inicio del esqueleto interno. AQUÍ PUEDEN VERLO DIRECTAMENTE DESDE LA WEB DE SYNERGY http://synergyacoustic.wix.com/2013#!proyectos/myq8c
