El Muro Trombe es un sistema de captación solar pasivo que no tiene partes móviles y que no necesita casi ningún mantenimiento. Esta alternativa propone potenciar la energía solar que recibe un muro y así convertirlo en un sencillo sistema de calefacción.
Para su correcto funcionamiento debe estar orientado al norte en el hemisferio sur y al sur en el hemisferio norte, construida con materiales que puedan acumular calor bajo el efecto de masa térmica (tales como piedra, hormigón, adobe o agua), combinado con un espacio de aire, una lámina de vidrio y ventilaciones formando un colector solar térmico.

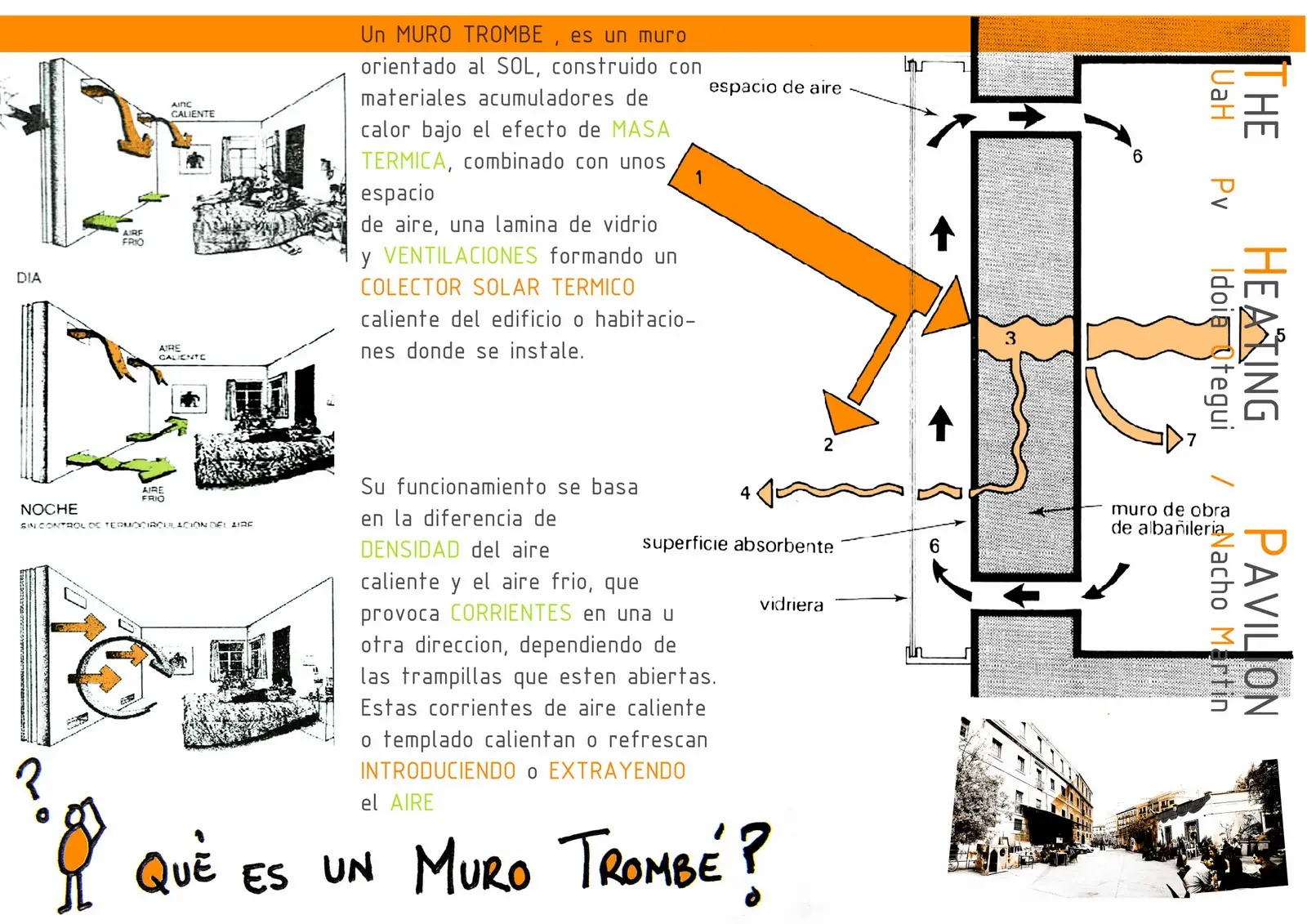

Esquemas de funcionamiento:
Su funcionamiento se basa en la diferencia de densidad del aire caliente y el aire frío, que provoca corrientes en una u otra dirección dependiendo de las trampillas que estén abiertas. Estas corrientes de aire caliente o templado calientan o refrescan introduciendo o extrayendo el aire caliente del edificio o las habitaciones donde se instale.
Las Partes:

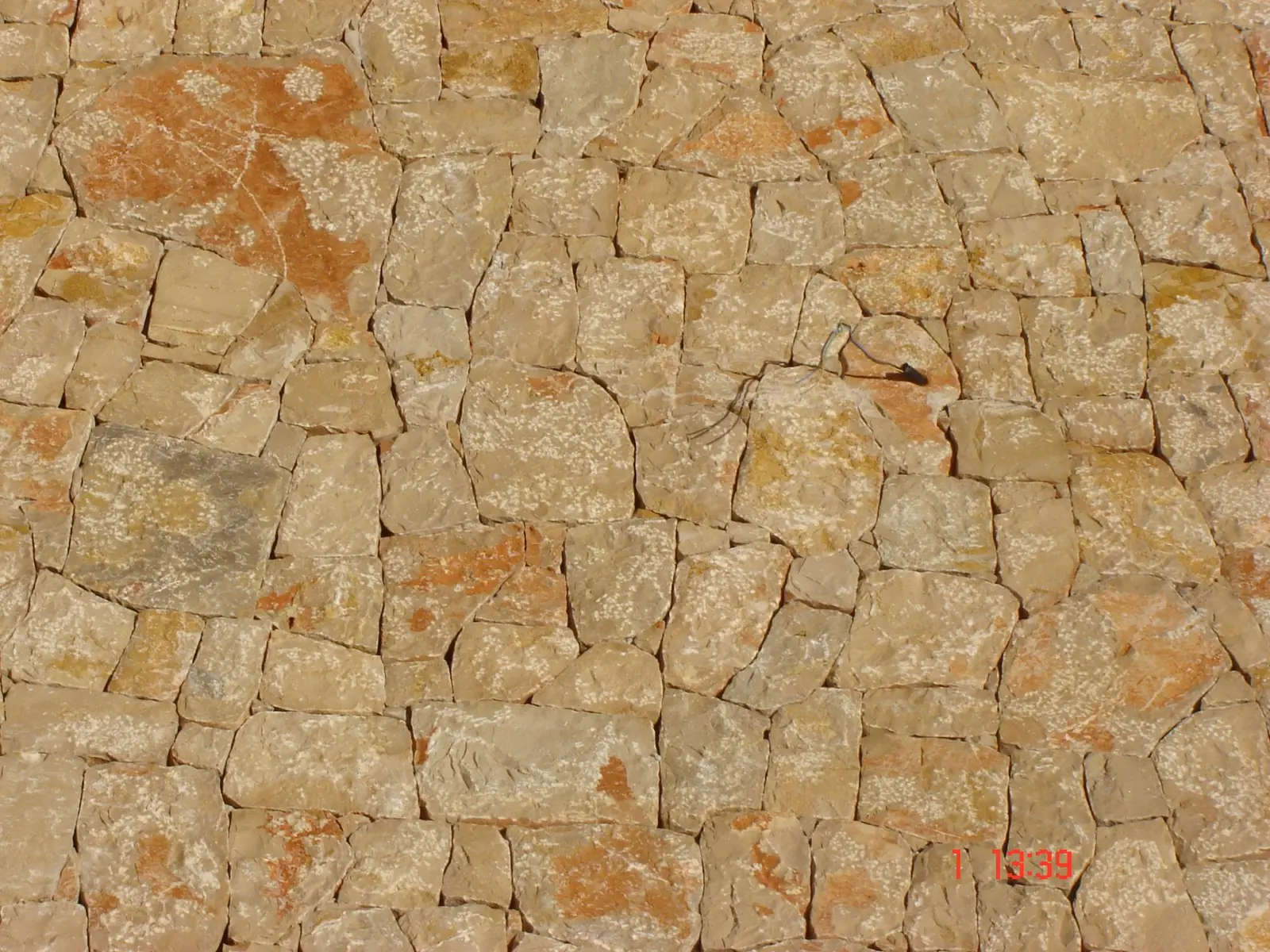

1. Un muro interior de gran inercia térmica; puede ser de piedra o adobe pintado de negro o de un material que refleje el calor, como una lámina metálica, pero en todo caso, siempre protegida con un aislante al interior.
2. Una lámina de vidrio lo más espesa posible; mejor si es triple o doble con una cámara de aire interior. En su defecto nylon de 200 micrones.
3. Un alero superior que proteja el espacio interior para que no caiga ningún cuerpo extraño entre el muro interior y la lámina de vidrio.
4. Un espacio intermedio delimitado por el muro y el vidrio, que debido a la radiación solar siempre tendrá una temperatura mucho mayor que el exterior e interior, a través del efecto invernadero. Ésta es la clave del funcionamiento del muro Trombe.
5. Cuatro orificios con sus respectivas válvulas; dos superiores (interior y exterior) y dos inferiores (interior y exterior).
El concepto del muro Trombe
Durante el día, los rayos del sol atraviesan la lámina de vidrio calentando la superficie oscura del muro y almacenando el calor en la masa térmica de este. En la noche, el calor se escapa del muro tendiendo a enfriarse principalmente hacia el exterior. Pero como se encuentra con la lámina de vidrio (es semiopaca a la radiación infrarroja) el calor es entregado al interior del local. Debido a esto la temperatura media diaria del muro es sensiblemente más alta que la media exterior. Si la superficie vidriada es mejorada en su aislamiento térmico (mediante doble o triple vidrio) la pérdida de calor hacia el exterior es mucho menor elevando la temperatura del local a calefactar. Esto permite que mientras en el exterior hay bajas o muy bajas temperaturas el interior del local se encuentre en confort higrotérmico y adecuadamente diseñado y calculado se puede lograr una temperatura constante de 18 o 20 °C en el interior de la casa.
En el diseño original, la superficie de captación solar era muy pequeña y había mucha pérdida de calor al ambiente exterior, debido a que la resistencia al paso del calor entre la superficie del colector y el interior es la misma en ambas direcciones.

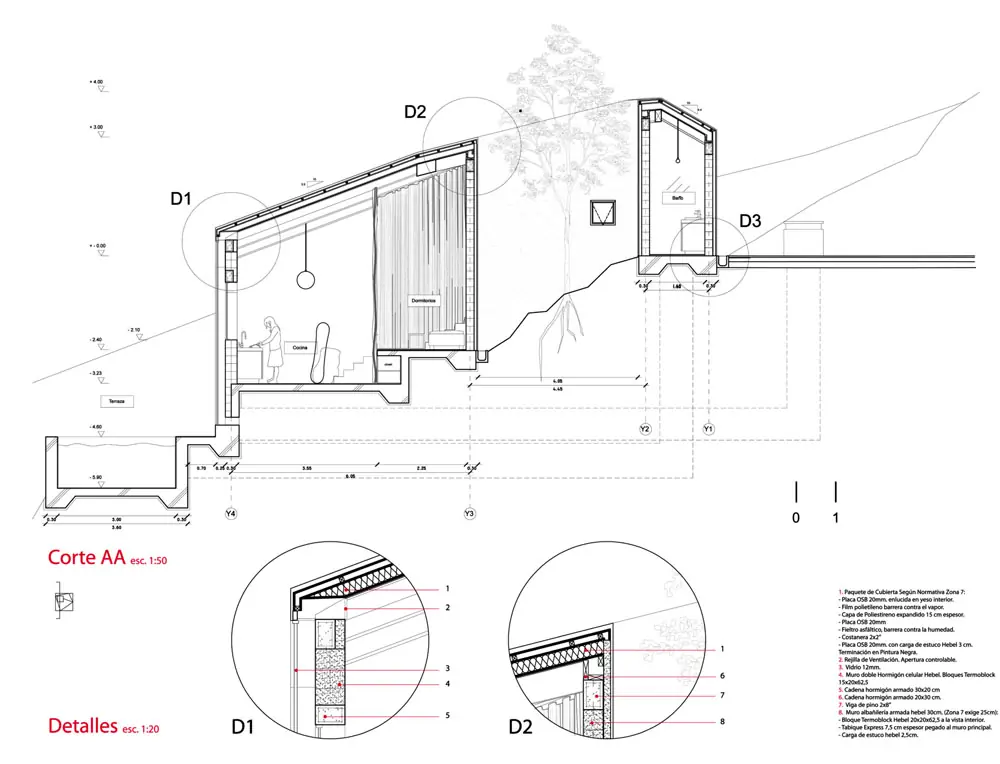

El sistema puede tener variaciones según el proyecto. Por ejemplo, en el refugio de montaña de los arquitectos chilenos Emilio Marín, Nicolás Dorval-Bory y Juan Carlos López, el muro Trombe es parte fundamental de la casa por su emplazamiento. En este caso el espacio intermedio entre el vidrio y el muro es de 20 cm, y el sistema es apoyado por una bomba de calor geotérmica, que lleva al muro aire pre-calentado gracias a su circulación bajo tierra.

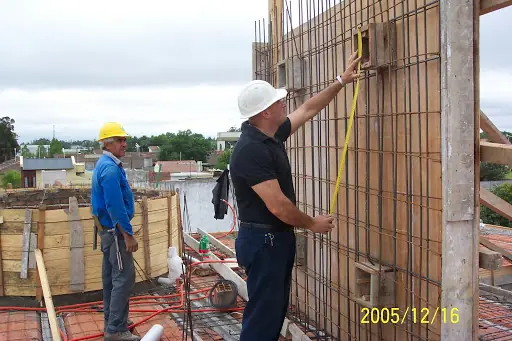

Construcción Rustica:
Es un dispositivo que puede perfectamente construir cualquiera con un mínimo de conocimientos de construcción. Aunque dependiendo del acabado y de los materiales usados, concretamente los cristales y aislantes, puede dar un rendimiento más o menos óptimo.

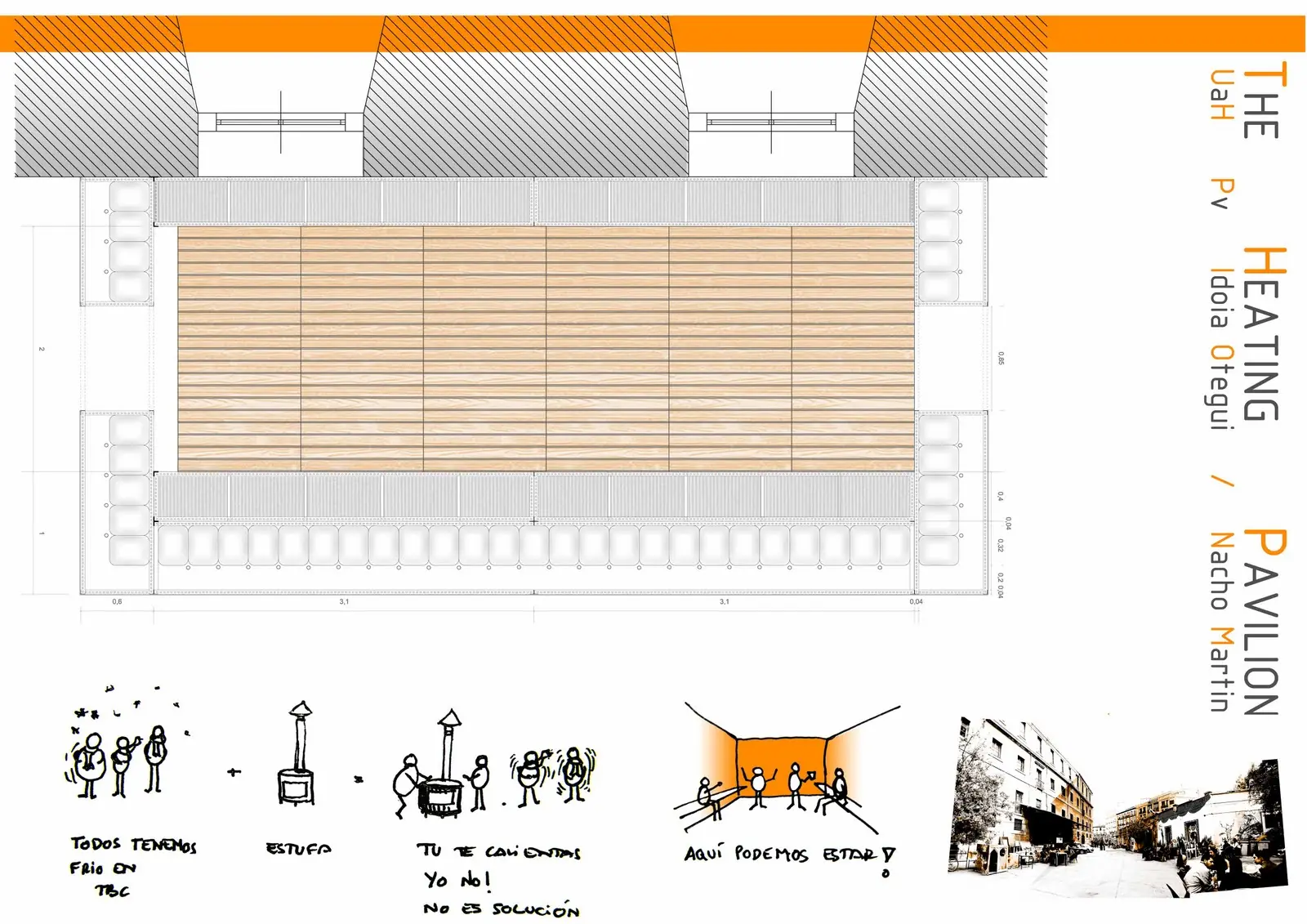

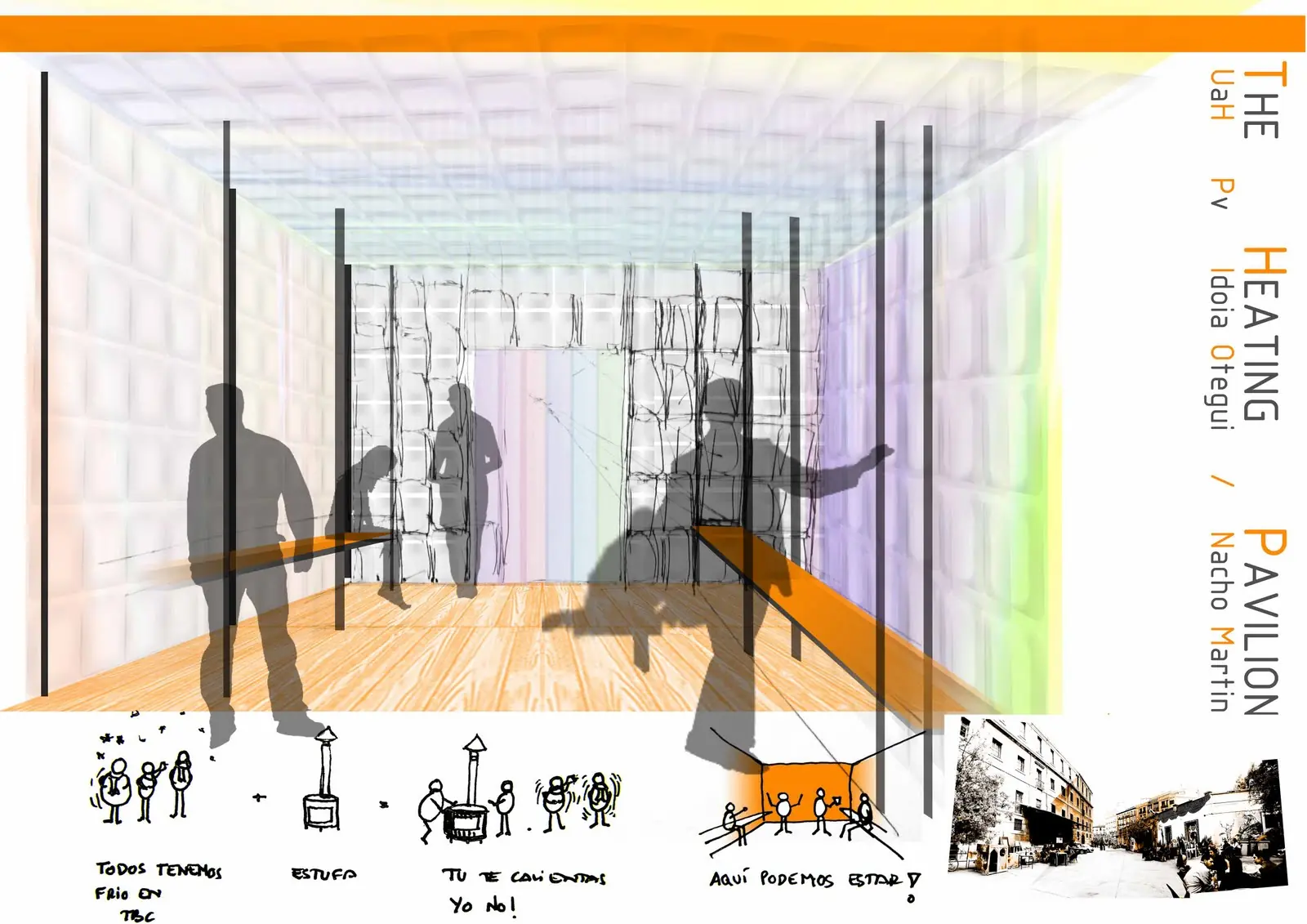

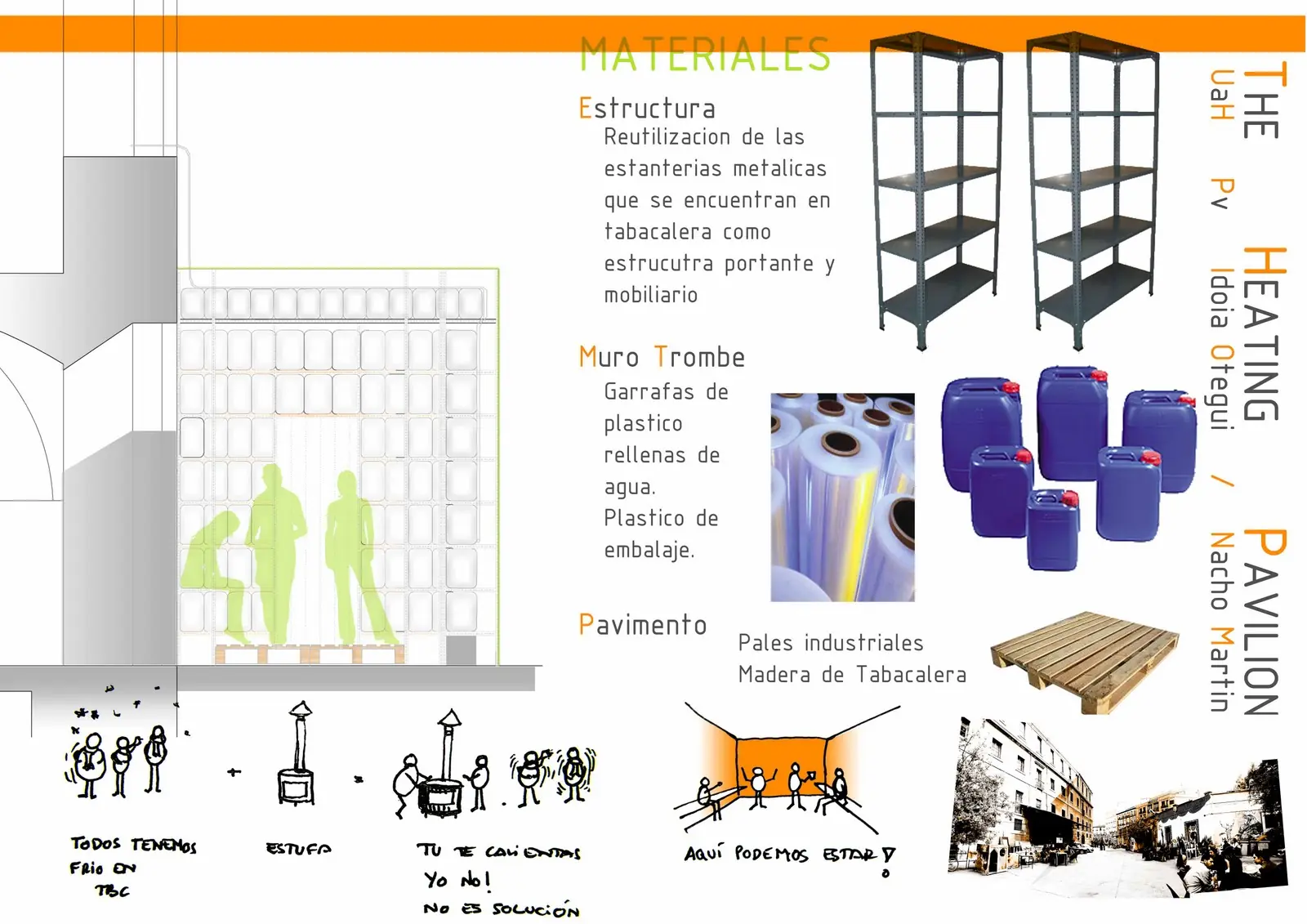

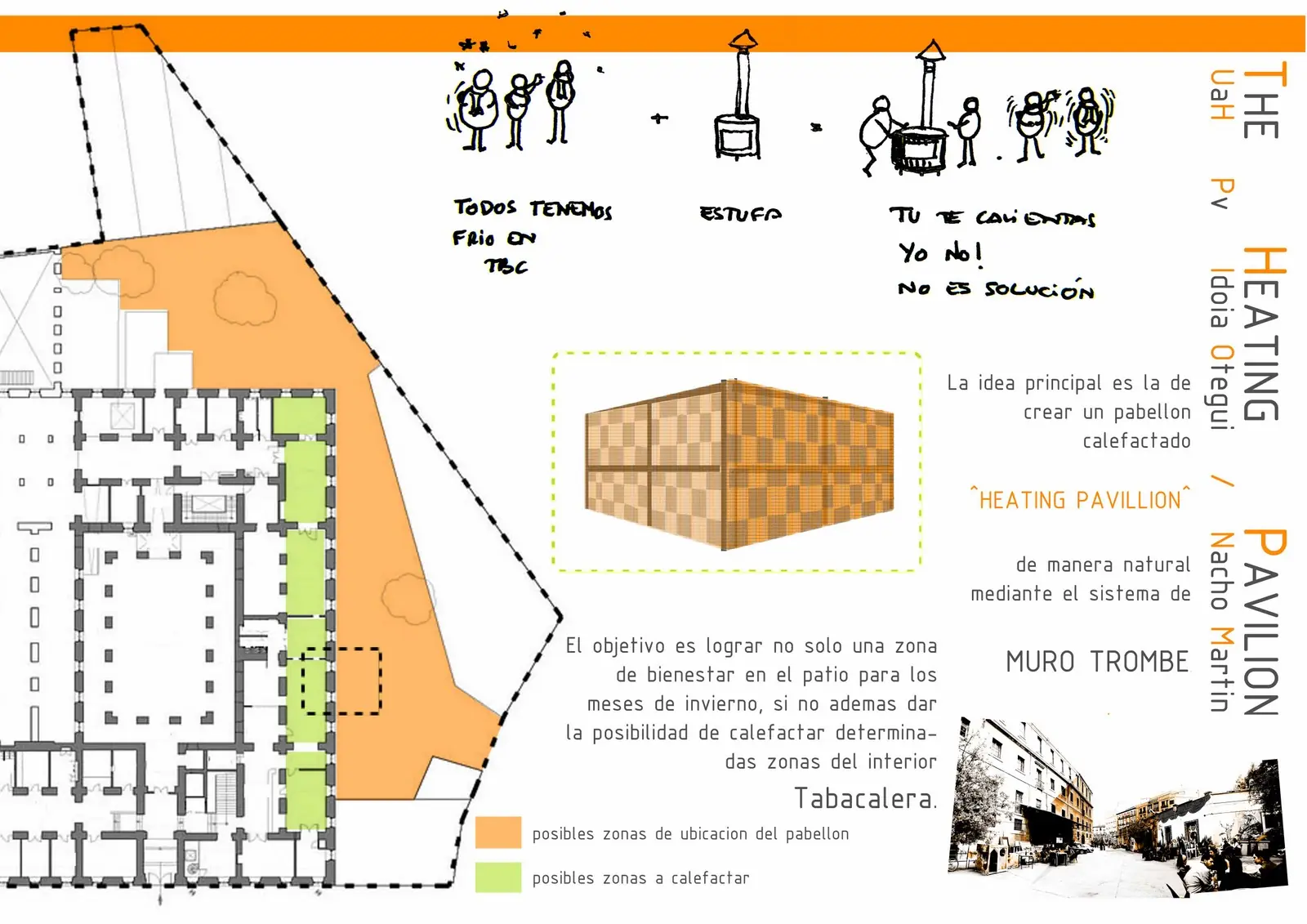

Algunos ejemplos (Desde los mas rústicos a los mas trabajados, pero lo importante es utilizar la energía del sol):
Otras explicaciones:
Ventajas:
-Bajo costo. Se puede fabricar con materiales (albañilería, hormigón) que son relativamente asequibles.
-Facilidades de construcción. Relativamente fácil de incorporar en la construcción de la estructura como un muro de carga, interno o externo.
-Sistema de captación solar pasiva: No tiene partes móviles y poco o ningún tipo de mantenimiento. No se requiere combustible. Puede reducir la factura de calefacción en gran proporción. No contamina el ambiente.
-Confort térmico. Irradia en el infrarrojo, que es más penetrante y agradable que los tradicionales sistemas de calefacción de aire forzado. Presenta ambientes atractivos, agradables y claros y limpios que no contribuyen a la contaminación. Las temperaturas interiores son más estables que en la mayoría de los sistemas pasivos.
Inconvenientes:
-Un problema de este sistema, es que precisa de un muro ciego en la fachada sur del edificio, por lo que se hipoteca tanto la entrada de luz como las posibles vistas que pudiera tener esa estancia. Por este motivo se han desarrollado variaciones del esquema descrito que buscan dar una respuesta a la captación de energía sin renunciar a la apertura de huecos.
-En un clima templado como el de algunas zonas climáticas de España, caracterizado por inviernos suaves y veranos calurosos, los problemas de sobrecalentamiento en verano pueden superar los beneficios en invierno. Utilizar protecciones solares puede prevenir este problema.
-Este sistema sólo se puede utilizar en la práctica para calentar la zona sur de las habitaciones en las que esta incluido. Incluso en esas salas la calefacción eficaz se considera sólo a una profundidad de aproximadamente una vez y media la altura del muro.
Estaría bueno que lo pongan en practica, se ahora mucha energía y sirve para calentar hogares en los sectores pobres del mundo.
