Hola a todos y bienvenidos a este nuevo post..!! Hoy les traigo la tercera parte de este proyecto, que es el amplificador de 100w con TDA7294. Sin aún no vieron las partes anteriores, los invito a visitar los respectivos posts..:
En esta ocación toca ensamblar la tarjeta del circuito impreso de nuestro amplificador. Como siempre, en la descripción del video que les dejaré al final del post podrán descargar el pcb a escala listo para transferir por el método del planchado. Pues bien, sin mas introducción, comencemos...!
Una vez más, el circuito impreso lo he diseñado en PCB Wizard, de forma que fuera lo más compacto posible, para que cualquiera pueda montarlo sin mucha dificultad. Efectivamente creo haberlo conseguido, ya que el PCB mide unos 4,9 x 3,9 cm solamente. Nada mal tratándose de un Amplificador de 100w verdad..?
Por cierto, he tenido que agregar a la libreria del programa el encapsulado del TDA7294, que es un multiwatt de 15 pines, he hecho un tutorial de cómo crear nuestros propios componentes en este programa, si les interesa, a continuación les dejo el enlace al post:

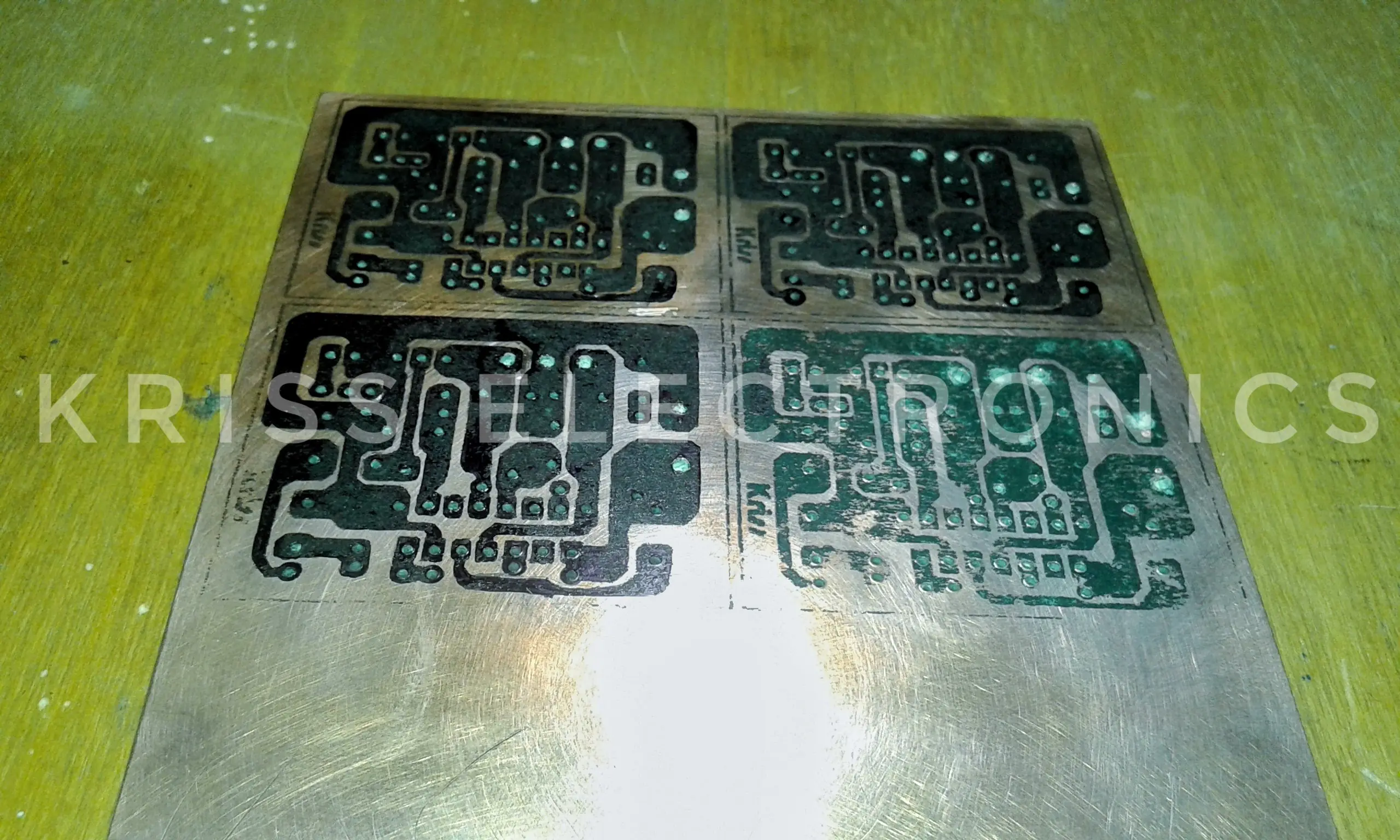

Deberemos imprimir y transferir al cobre las pistas del circuito impreso. Como este tutorial es para todos, también para los recién iniciados, los invito a ver esta guía de cómo realizar circuitos impresos de forma casera. Te recomiendo lo visites

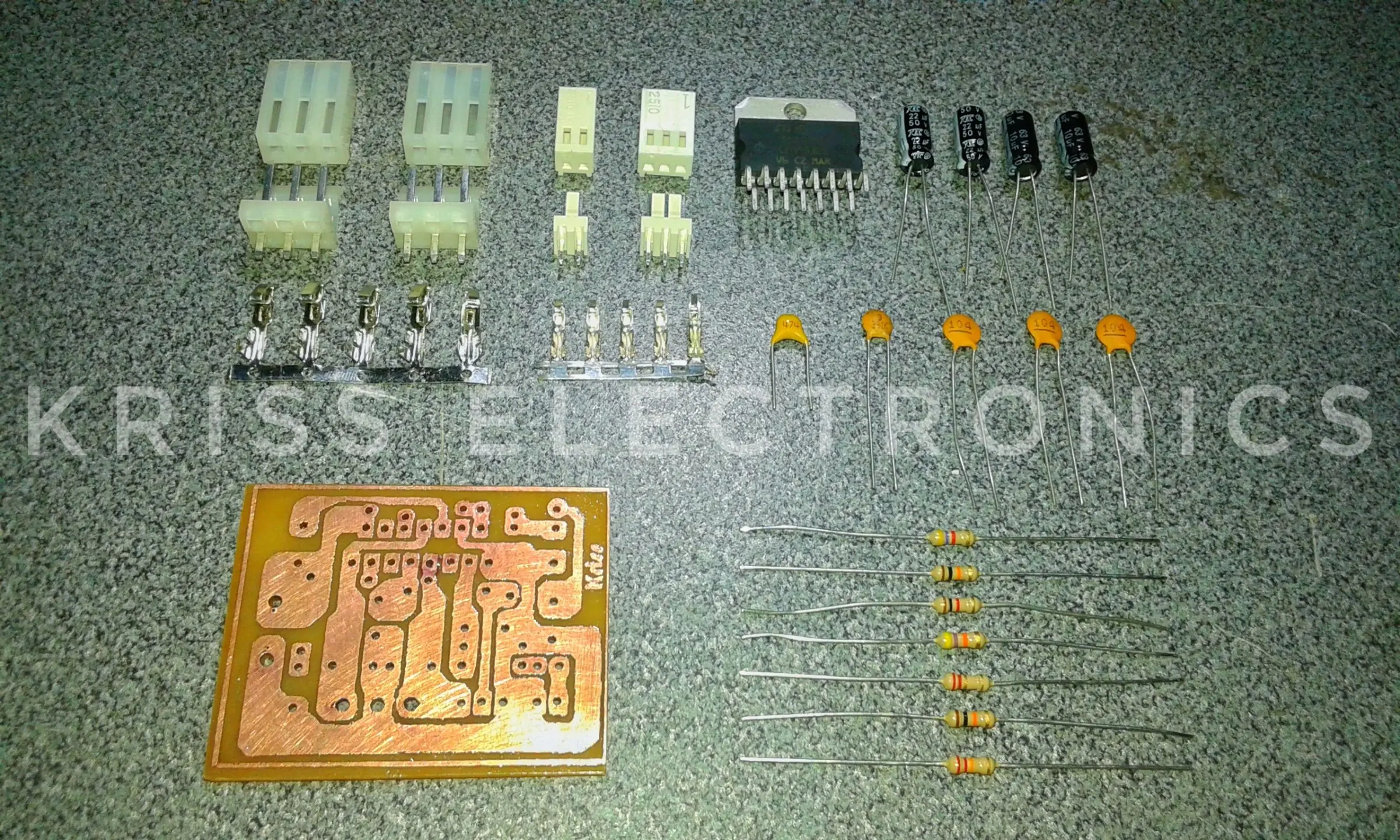

Veamos pues qué componentes son los que necesitamos para montar este proyecto.
LISTA DE COMPONENTES
RESISTENCIAS
-R1 4K7 (4.700Ω) Amarillo-Violeta-Rojo 1/4W
-R2, R4 47K (47.000 Ω) Amarillo-Violeta-Naranja 1/4W
-R3 1K (1.000Ω) Marrón-Negro-Rojo 1/4W
-R5 2.7Ω Rojo-Violeta-Dorado 1/2W
-R6 10K (10.000Ω) Marrón-Negro-Naranja 1/4W
-R7 22K (22.000Ω) Rojo-Rojo-Naranja 1/4W
CONDENSADORES
-C1 0,47μF [474] Polyester o Cerámico
-C2 470pF [471] Cerámico
-C3, C4, C5 0,1 μF [104] Polyester o Cerámico
-C6, C7 22 μF / 50V Electrolítico
-C8, C9 10 μF / 50V Electrolítico
VARIOS
-IC1 TDA7294
-Conector GP de 2 vías (Entrada de señal)
-Conector GP de 3 vías (ON/Stby)
-Conector MOLEX de 3 vías (Alimentación)
-Conector MOLEX de 3 vías (Salida de Altavoz)
-Placa virgen
-Disipador, tornillo y aislantes
-Fuente simétrica ±38V DC 2 Amperios

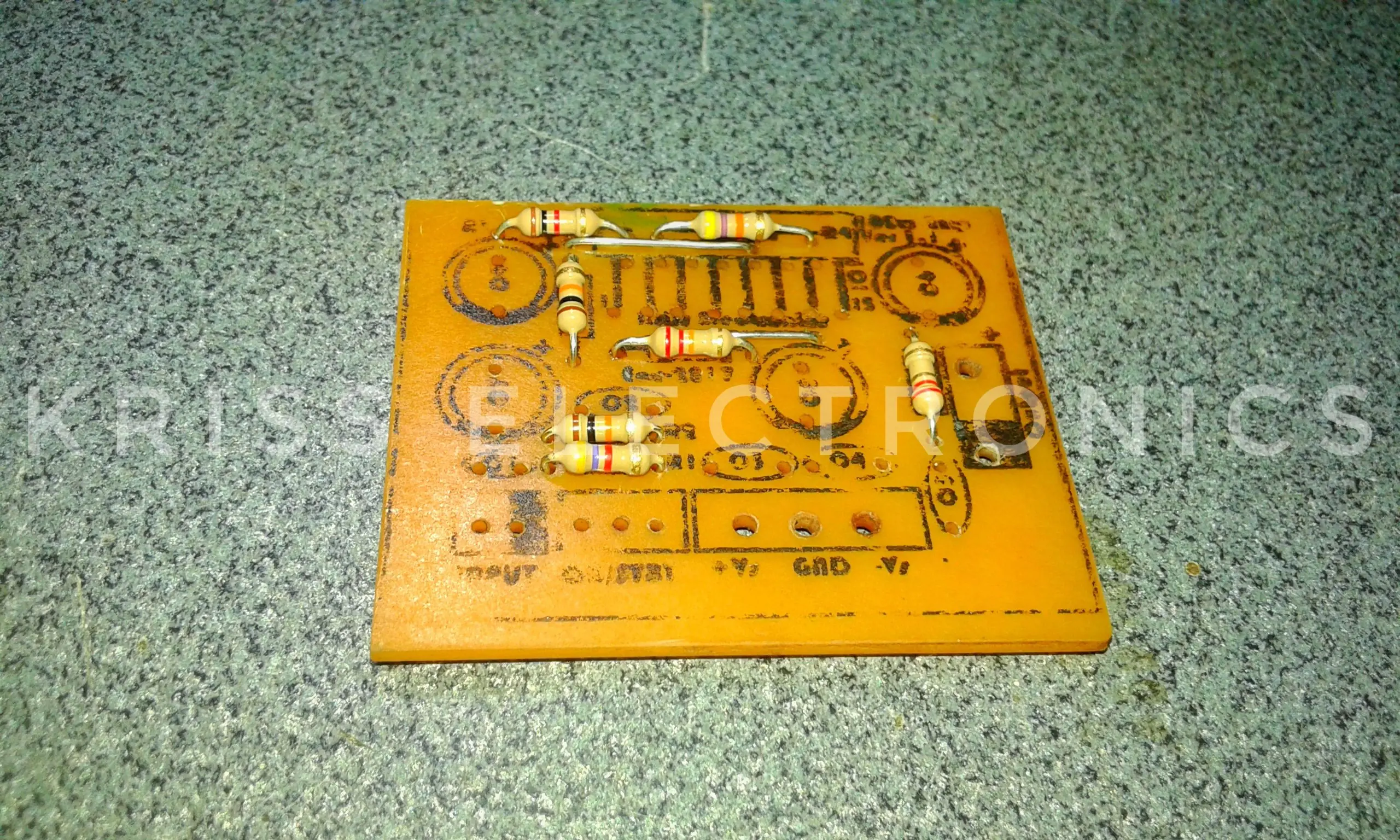

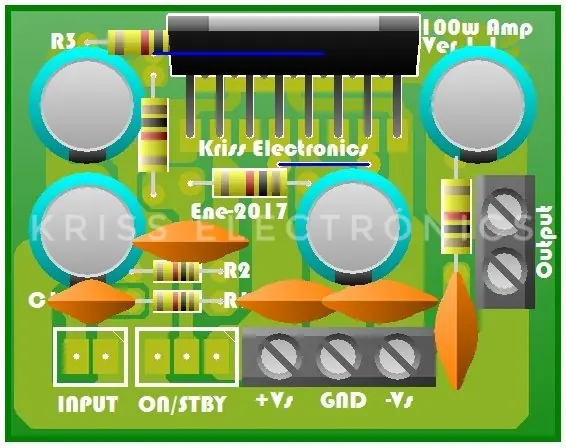

Comenzamos pues montando los componentes de menor altura, en este caso las resistencias y los puentes, que estan hechos con el sobrante de los pines de resistencias, con ayuda de la máscara de componentes y la guia de ensamble instalen todas en su lugar y sueldenlas al ras del circuito impreso.
Las resistencias no poseen polaridad, pero les recomiendo montarlas todas con la banda de tolerancia hacia el mismo lado, ademas de darle una muy buena presentación facilita enormemente la lectura de su código de colores.
Observen que R2 (impedancia de entrada) es de 47K, por un error al momento de leer el diagrama, coloqué una de otro valor, pero el valor correcto, como dije, es 47K.

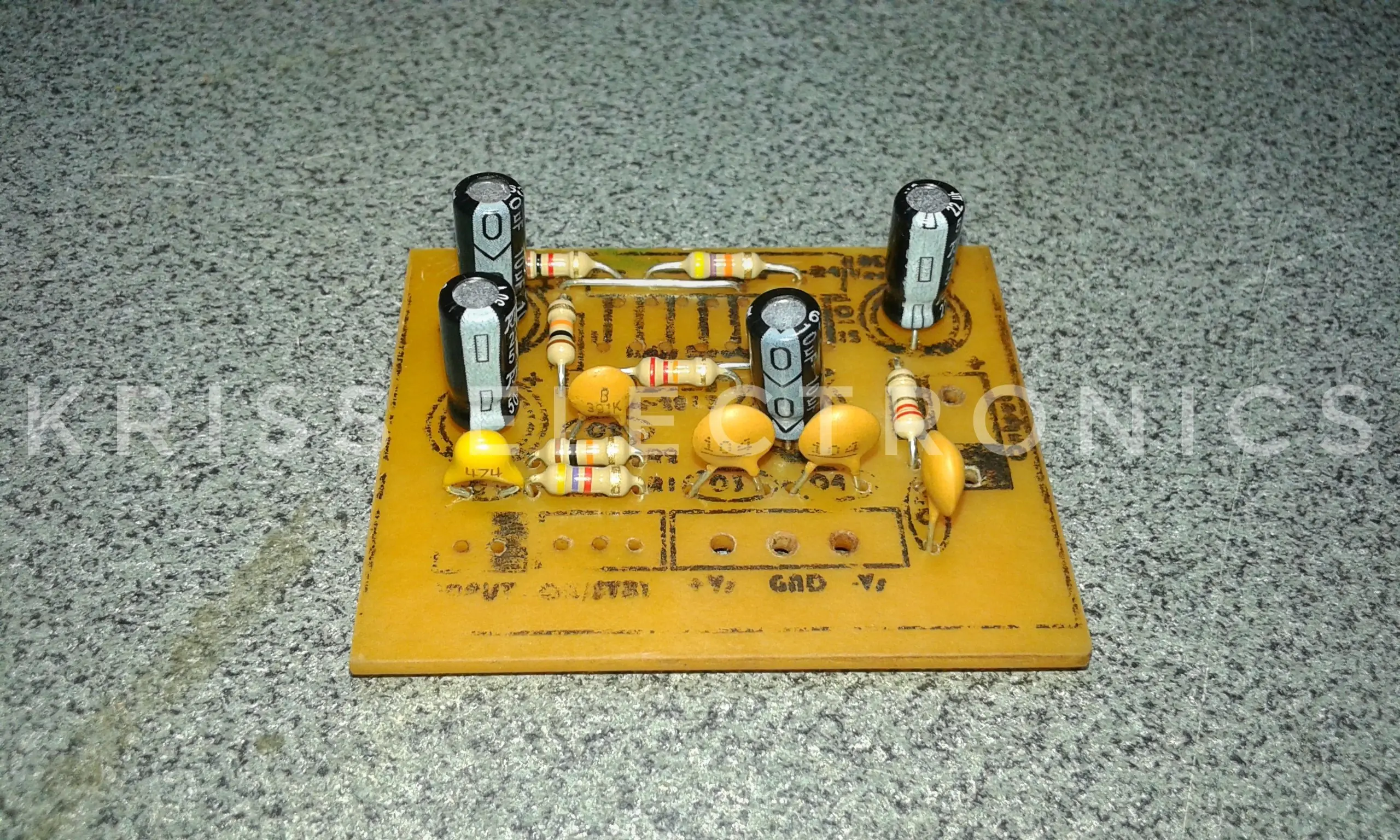

Una vez hecho esto, procedemos a soldar todos los condensadores, empezando por los no polarizados cerámicos. Por últimos suelden los condensadores electrolíticos, estos poseen polaridad, tienen impreso en su cuerpo una banda blanca sobre el pin negativo. En la máscara de componentes también tienen marcada la posición y polaridad. Sean prolijos y realicen buenas soldaduras.

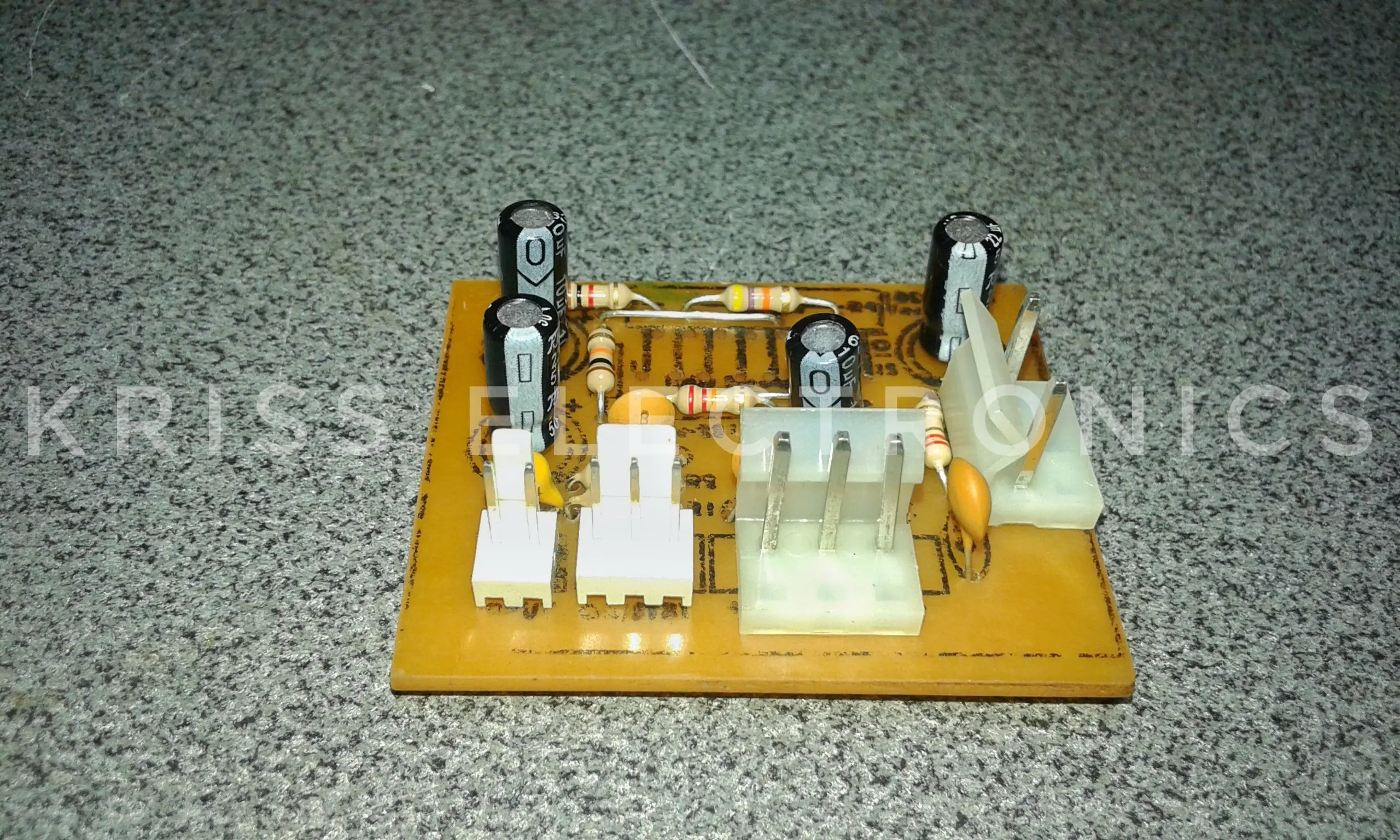

Procedemos a soldar todos los conectores, como referencia noten que todos se suelda con la parte flexible mirando hacia el circuito impreso. A uno de los conectores MOLEX de 3 viás debemos retirarle el pin central, dejando solo los de los extremos, este será el que utilizaremos para la salida a parlante del amplificador.

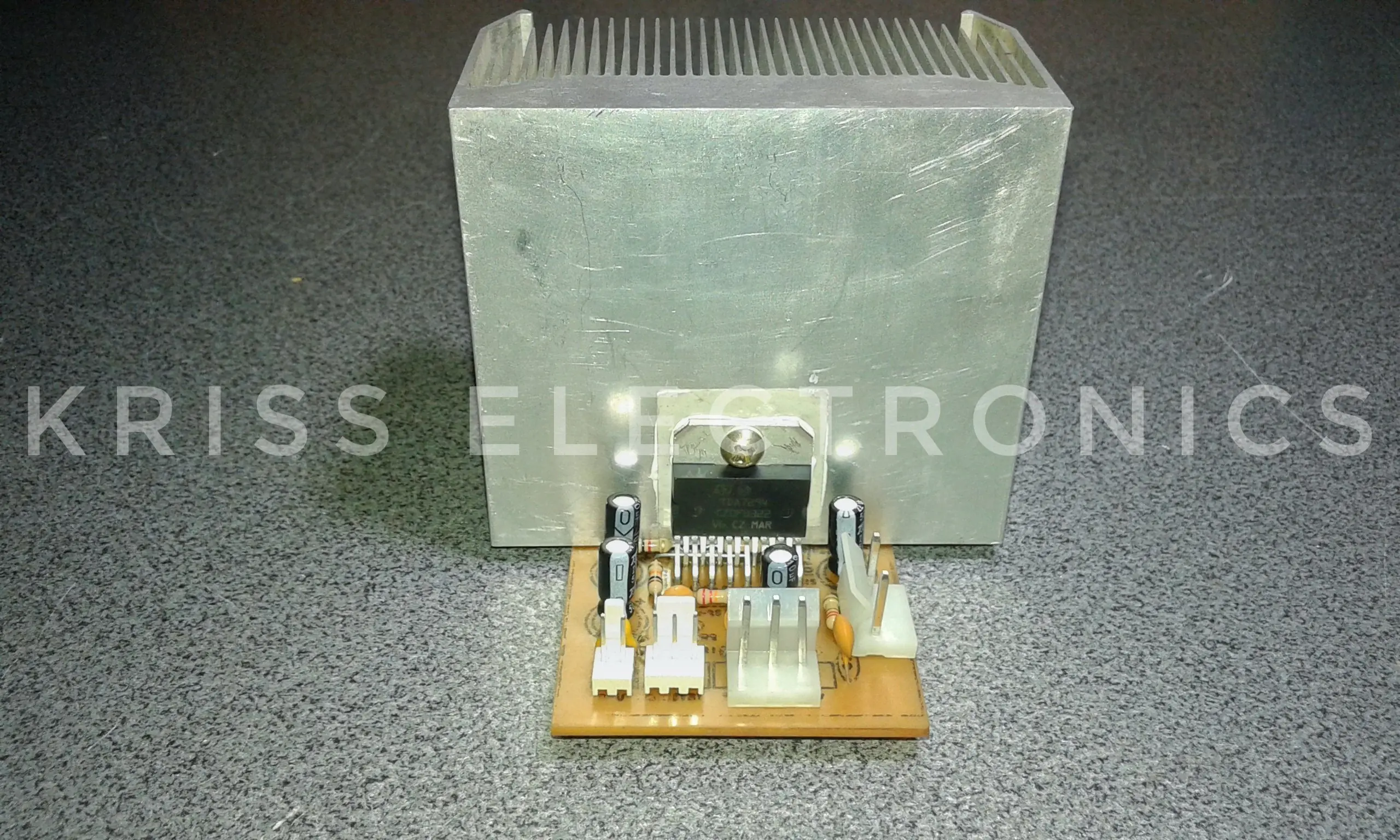

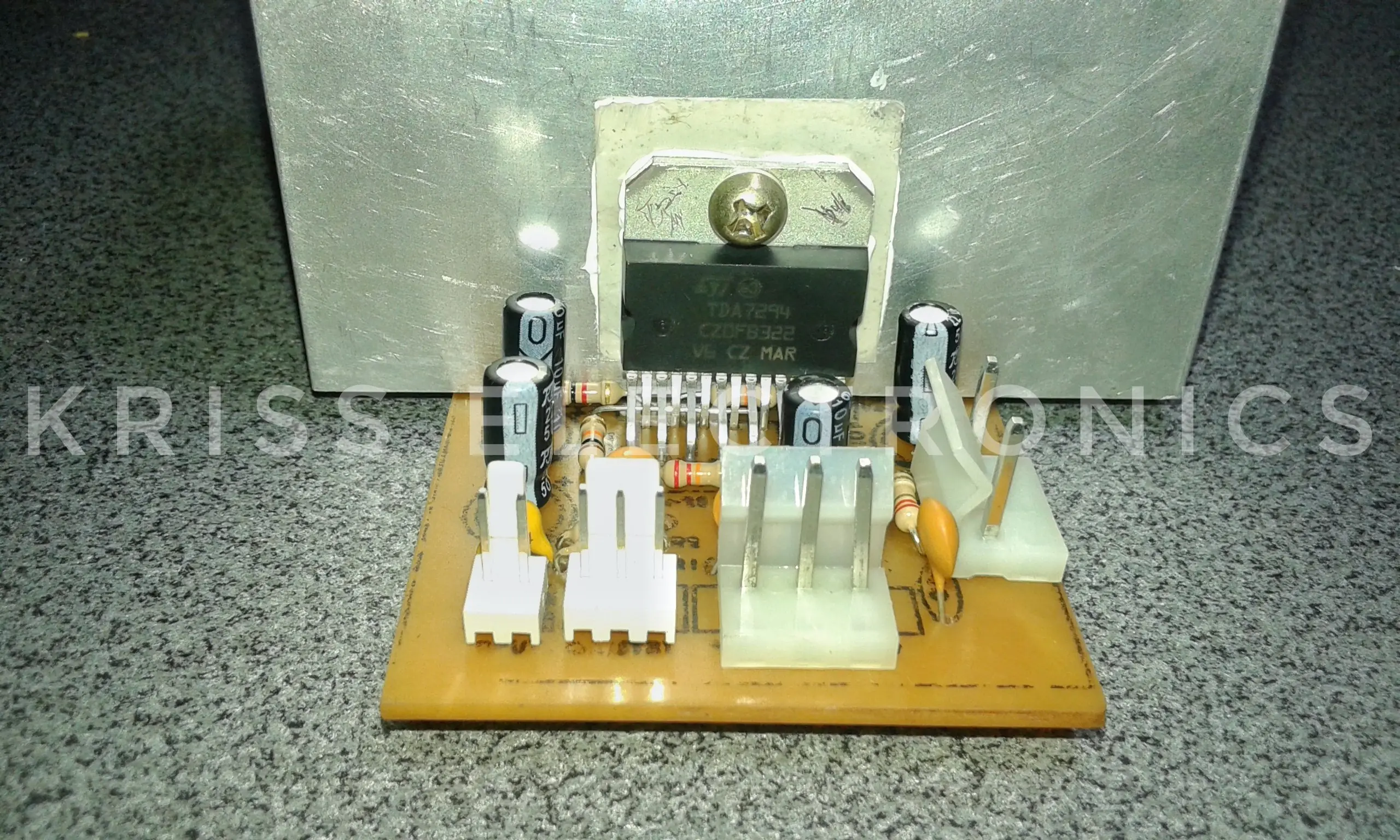

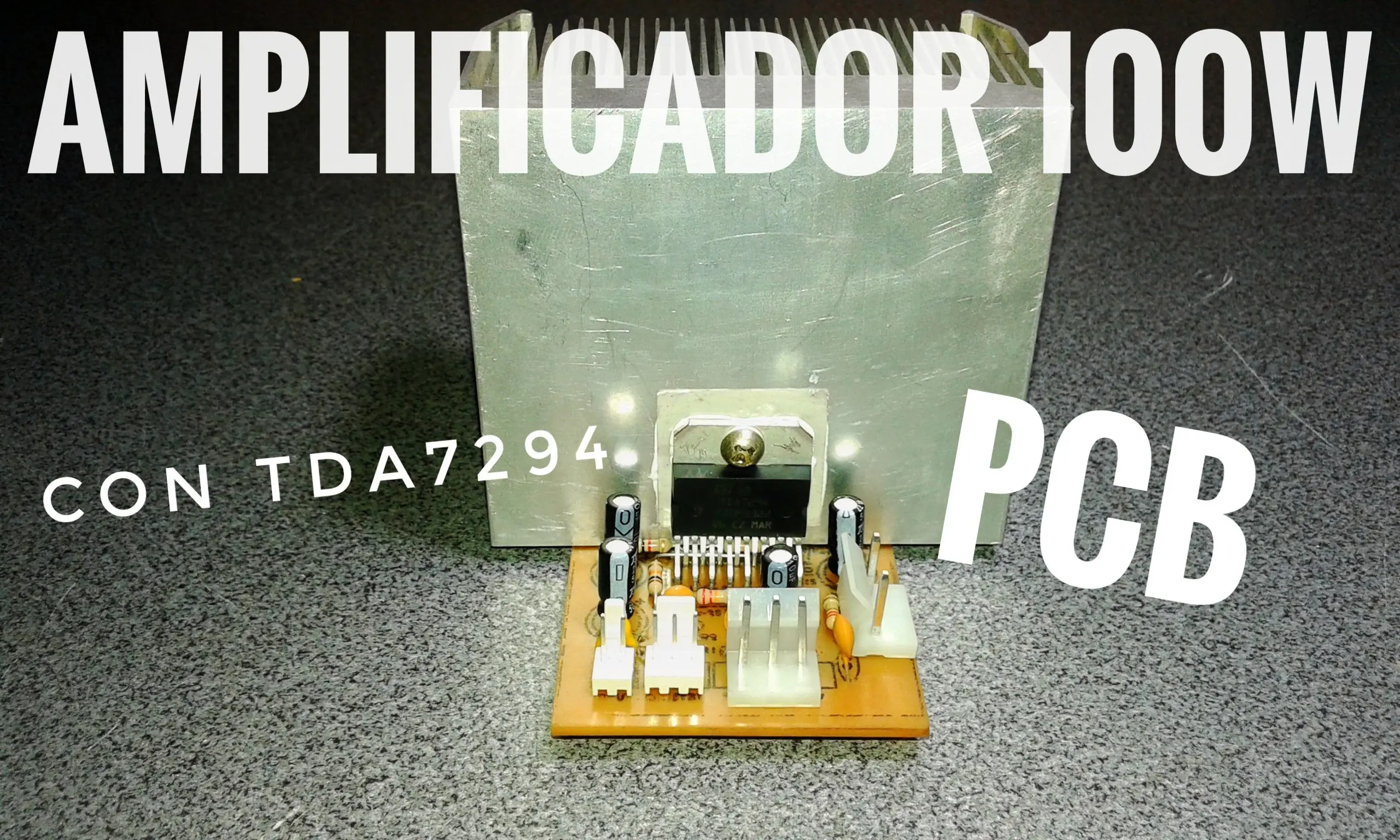

Y ya por último soldamos nuestro circuito integrado TDA7294, al cual deberemos adosarle un generoso disipador de aluminio para que pueda transferir el calor excesivo generado en su funcionamiento.

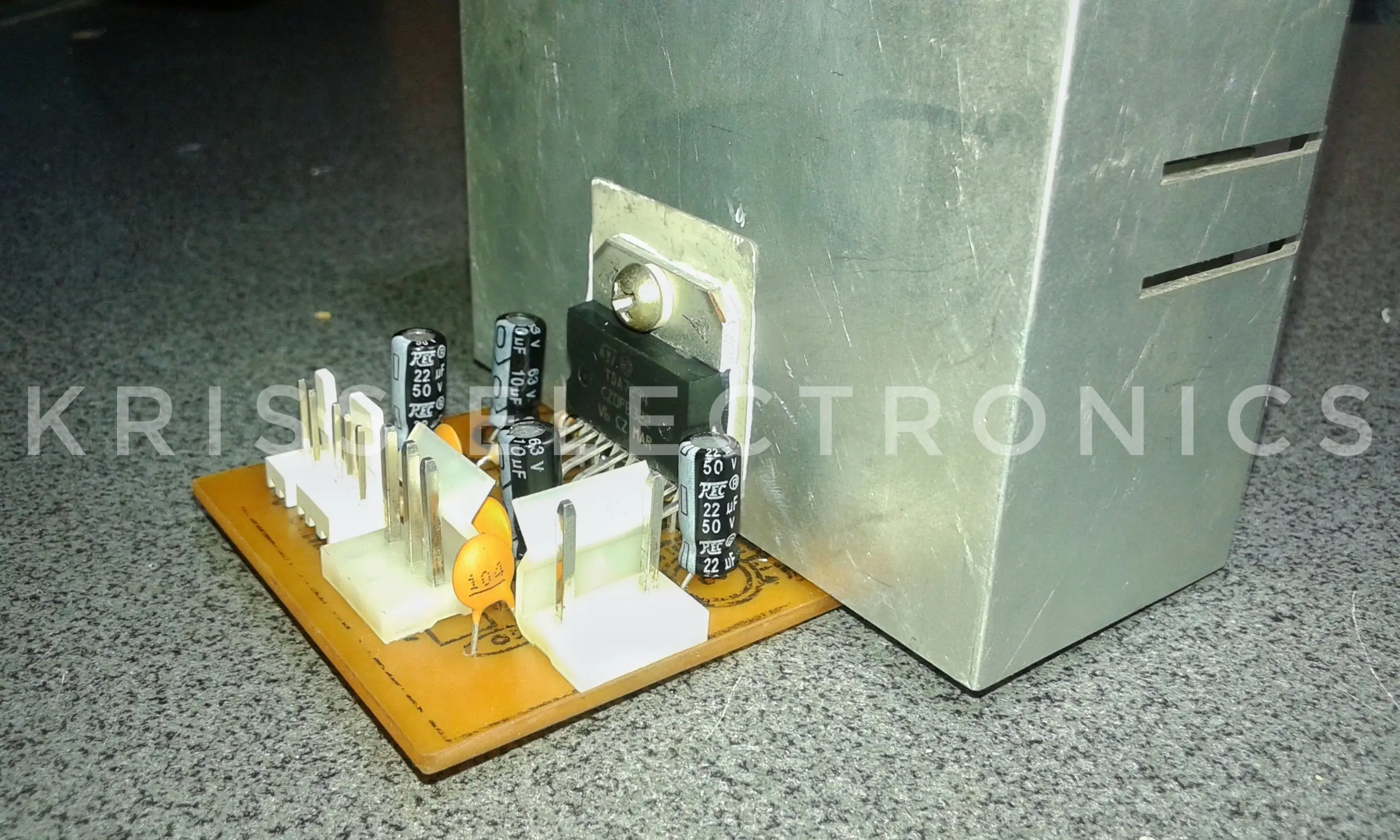

En este caso utilicé el disipador de un viejo microprocesador AMD, al cual le hice un orificio de 2mm y le rosqué un tornillo con pasamuros o buje plástico (también conocido como niple). Entre el disipador y el integrado deberemos colocar un aislante de mica para evitar que entren en contacto eléctrico, ya que la aleta disipadora se encuentra internamente conectada a la alimentación negativa (-Vs).
Adicionalmente, deberemos colocar pasta térmica en ambos lados del aislante de mica, para asegurar la correcta transferencia de calor del integrado hacia del disipador.
Es muy importante comprobar que no exista continuidad entre el disipador y el integrado, este proceso pueden verlo en detalle en el video al final del post.

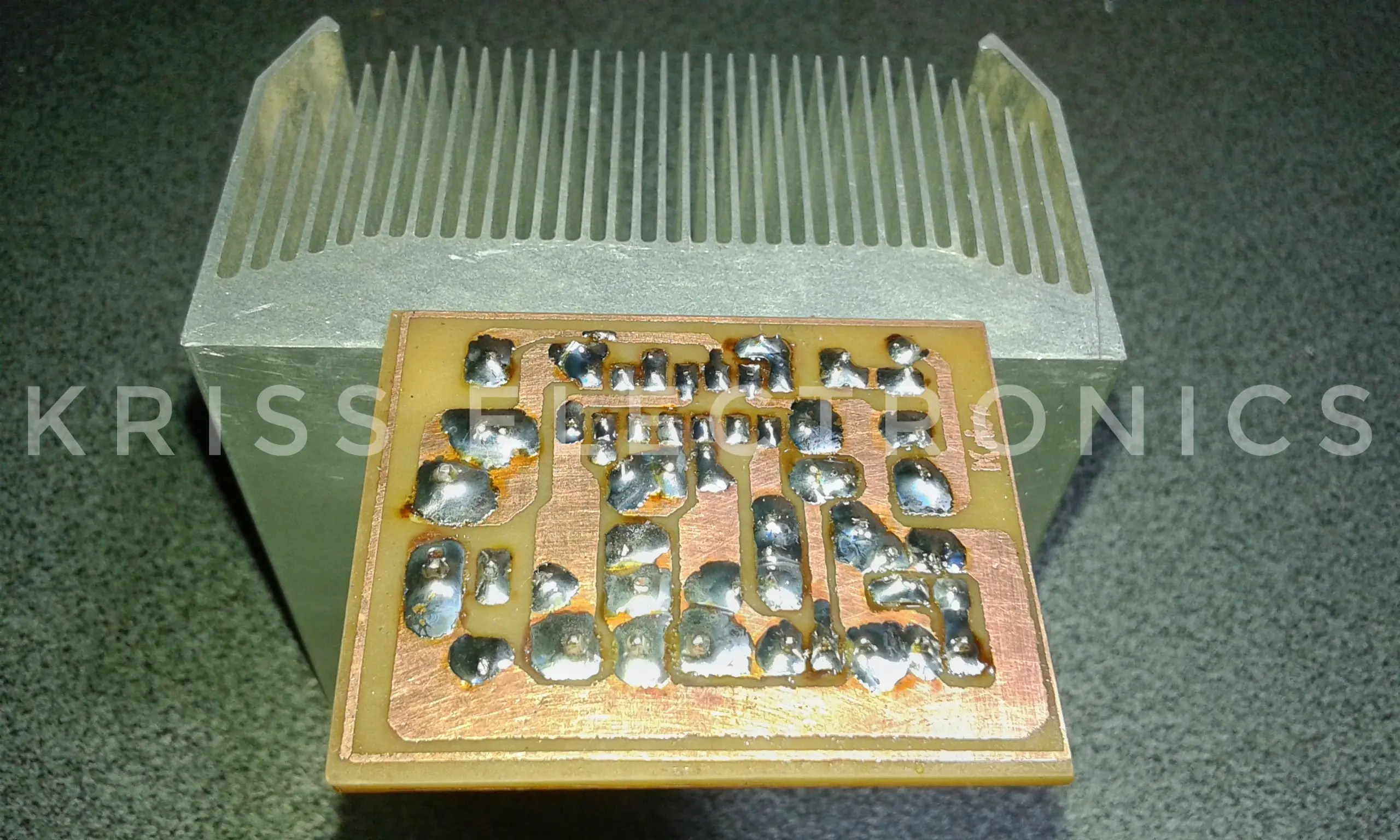

Realicen buenas soldaduras, de esto depende que su proyecto funcione. Eviten excesos de estaño que podrian generar cortos entre pistas. Si lo desean pueden estañar las pistas de alimentación para que haya mejor conductividad.

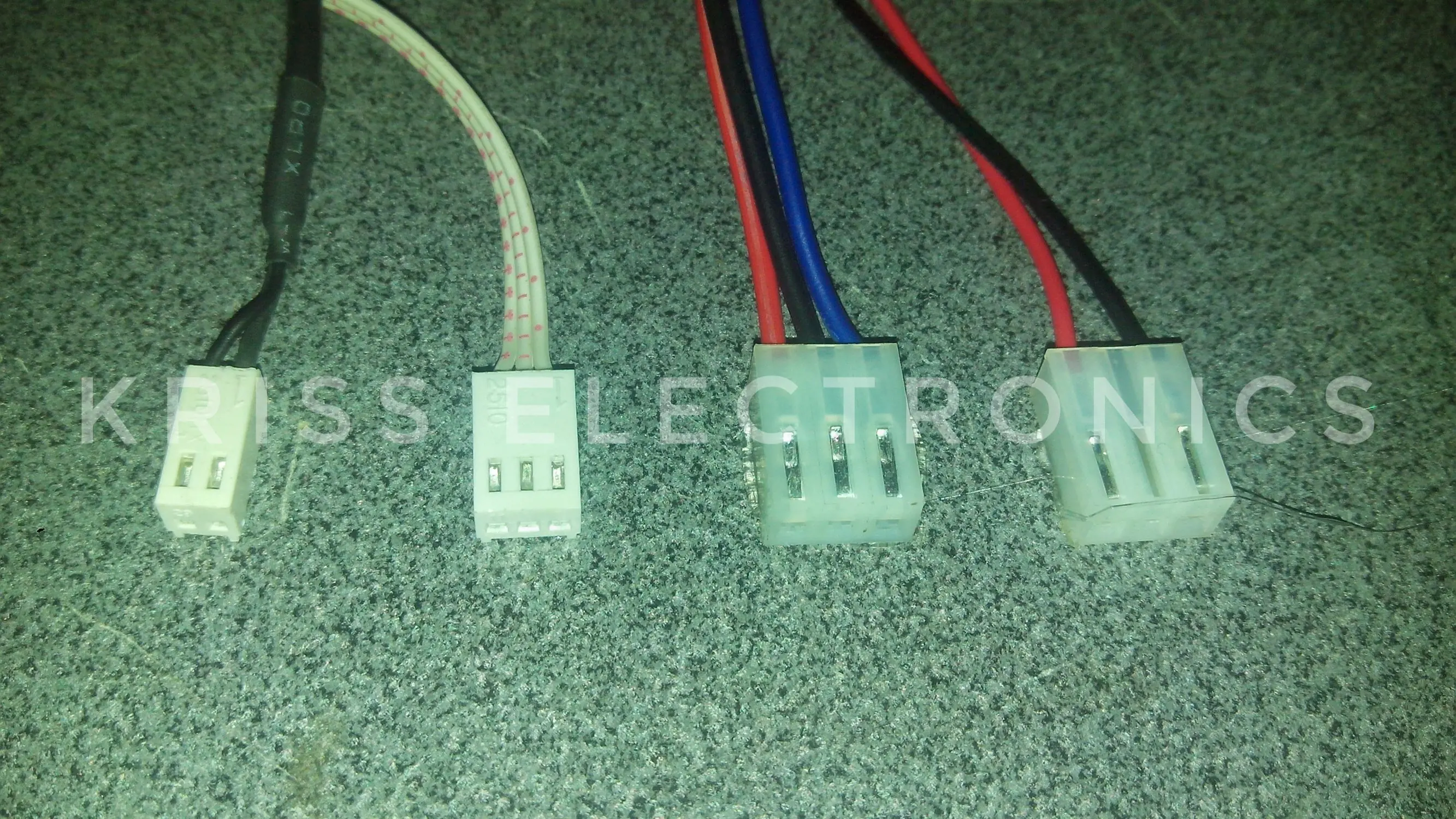

En cuanto a los conectores, en el video pueden ver como se realizan. Aqui tienen una imagen de los cuatro conectores terminados. De izquierda a derecha son:
-Entrada de señal (cable apantallado)
-Interruptor ON/Stanby-Mute (Cable plano de tres vias)
-Alimentación (Rojo Positivo +Vs; Negro Masa GND; Azul Negativo -Vs)
-Salida a Parlante (Rojo Positivo; Negro Masa)
Y eso es todo por este post, espero que les haya gustado y que se animen a montarlo. Si aprecian el trabajo y la dedicación que hubo detrás de este post, puntuar y compartir es una muy buena forma de agradecer. Como siempre, cualquier duda o consulta pueden dejarla en los comentarios, y con gusto les responderé.
Me despido sin antes invitarlos a ver el video de mi canal de Youtube Kriss Electronics, con mucha información adicional, montaje paso a paso y las mediciones pertinentes. Les recuerdo que en la descripción del video tienen el link de descarga del circuito impreso a escala listo para transferir por el método del planchado. También tienen un diagrama de conexión, que les puede resultar muy util
