Hola a todos y bienvenidos a este nuevo post...!! siguiendo con el proyecto de nuestro amplificador estereo de 100w por canal, hoy veremos cómo hacer una fuente auxiliar, con la cual podremos alimentar algun circuito que utilicemos en conjunto con el amplificador, como ecualizadores, preamplificadores, reproductores mp3, vumetros, coolers, etc. Hecho con componentes sencillos y economicos, asique si les interesa saber cómo realizarla los invito a leer este post.
Este proyecto cuenta con varios posts, si aun no has visto las partes anteriores, a continuacion te dejo los enlaces:

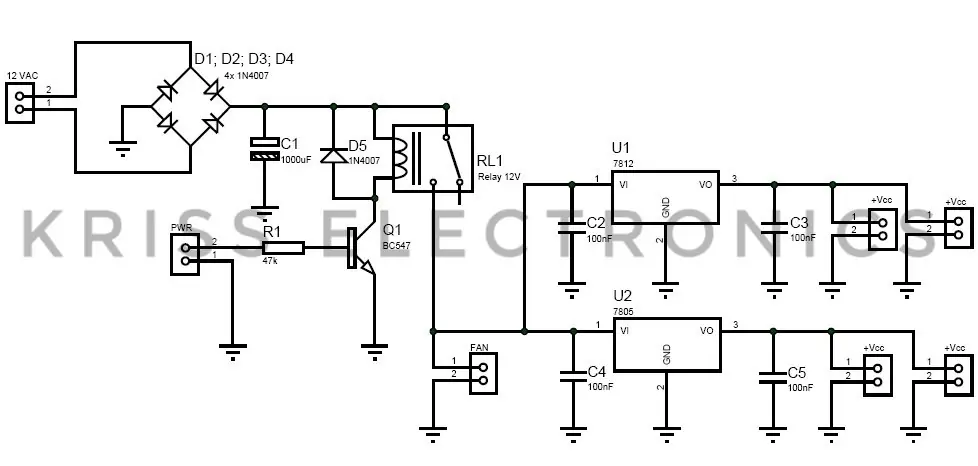

Antes que nada, veamos el circuito de nuestro proyecto.
El motivo de haber realizado esta fuente, es la necesidad de solucionar un problema presente en el PCB del amplificador. Dicho pcb cuenta con un conector para un interruptor, con el cual controlamos el encendido y apagado del amplificador de forma tal que no genere ruido sobre los parlantes (modo mute/stanby)
El problema es que este método no apaga la fuente de alimentacion, por lo que si estamos utilizando, por ejemplo, un preamplificador, este seguirá alimentado, pese a que nuestro amplificador se encuentre apagado.
Por este motivo, utilizando esta fuente, vamos a apagar todos los dispositivos adicionales al momento de apagar nuestro amplificador.
La explicación detallada sobre el funcionamiento de la fuente la encontrarán mejor documentada en el video que les dejo al final del post.

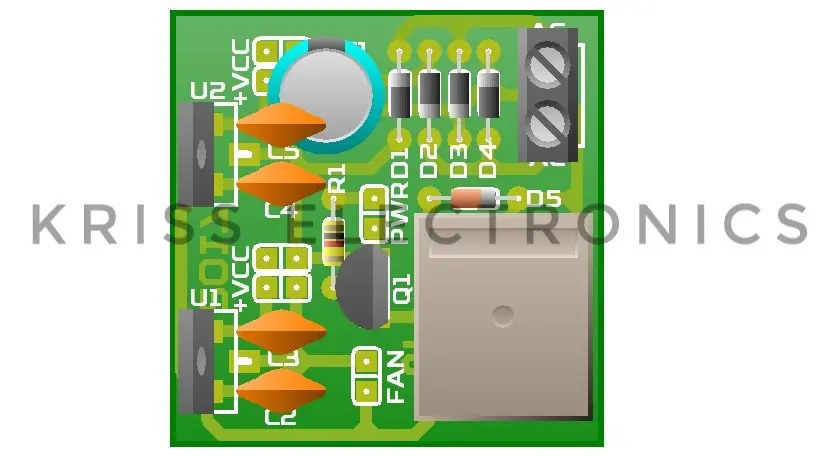

En cuanto al PCB, vemos que es de unas dimensiones muy reducidas, por lo cual no ocupa mucho espacio. No cuenta con orificios de sujeción, ya que la idea es sujetarlo al disipador con los reguladores de tensión.
El diseño del PCB listo para transferir con el método del planchado lo tienen en la descripción del video que les dejo al final del post, en un archivo PDF.
LISTA DE COMPONENTES:
-D1, D2, D3, D4, D5 1N4007
-C1 1000uF / 16V ó 25V
-C2, C3, C4, C5 100nF [104]
-R1 47K (Amarillo-Violeta-Naranja)
-Q1 BC547
-RL1 Relay 12v
-U1 LM7812
-U2 LM7805
-6 Conectores de 2 vías
-Conector GP pequeño de 3 vías (AC)
-Transformador 12V AC 1 Amperio

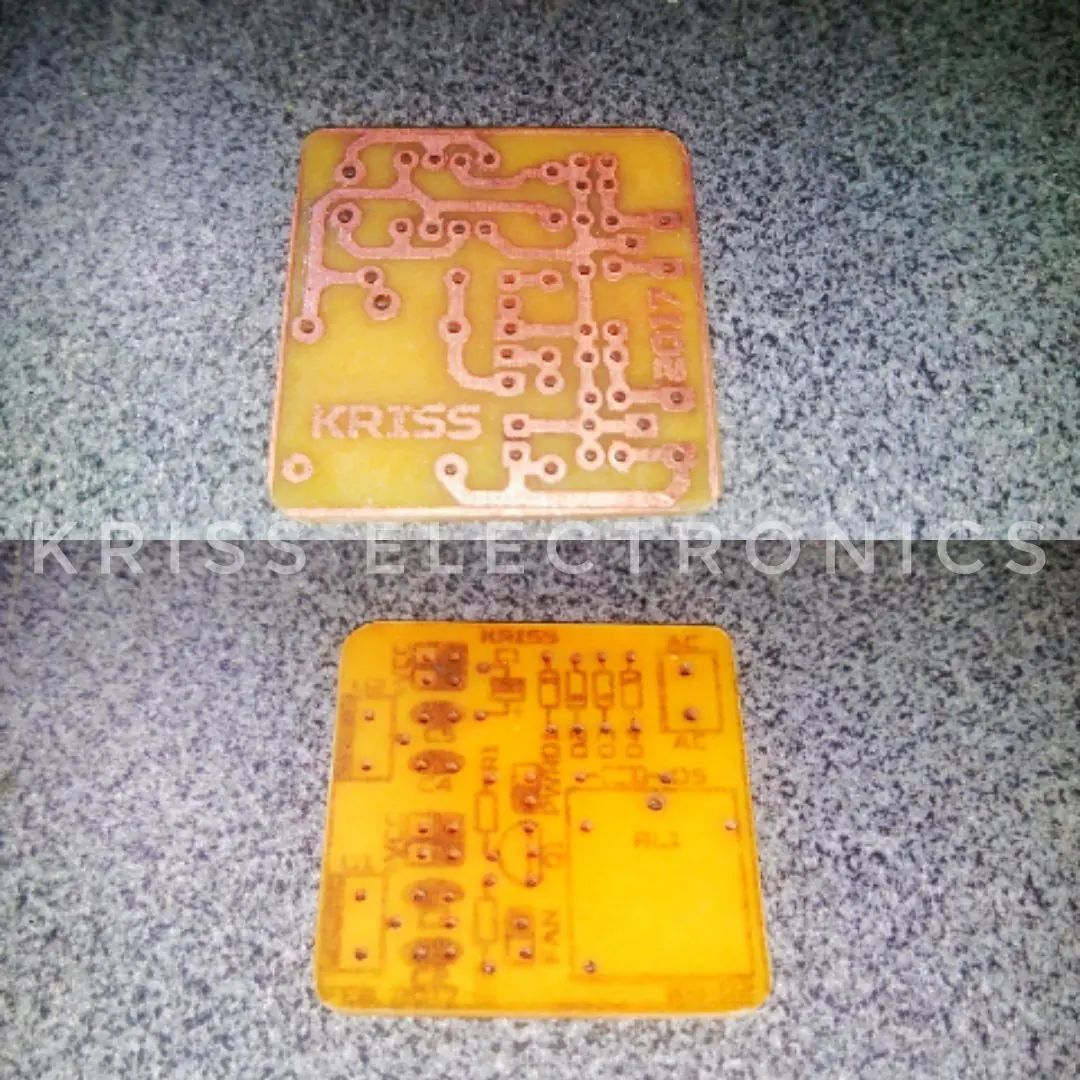

PCB Ya revelado, tanto la cara de las pistas como la de componentes. Si quieren aprender a realizar PCBs de forma casera con estos resultados, a continuación les dejo el link al tutorial de mi autoría:

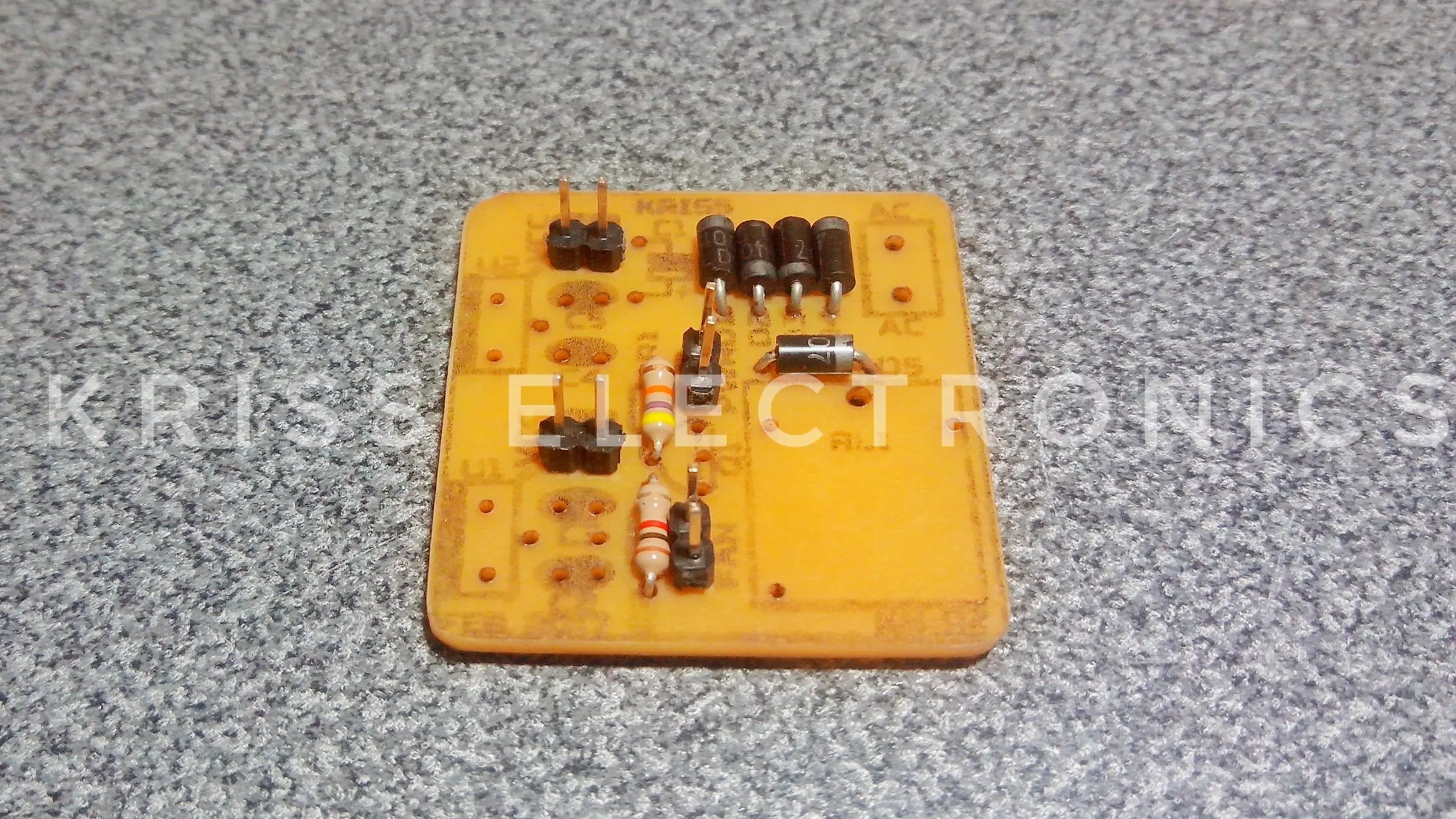

Comenzamos el montaje por los componentes de menor altura, como los diodos y la resistencia (en la imagen se aprecia una segunda resistencia, la cual suprimí en un diseño definitivo) Tengan en cuenta que los diodos poseen polaridad. También instalamos los conectores de dos vias.

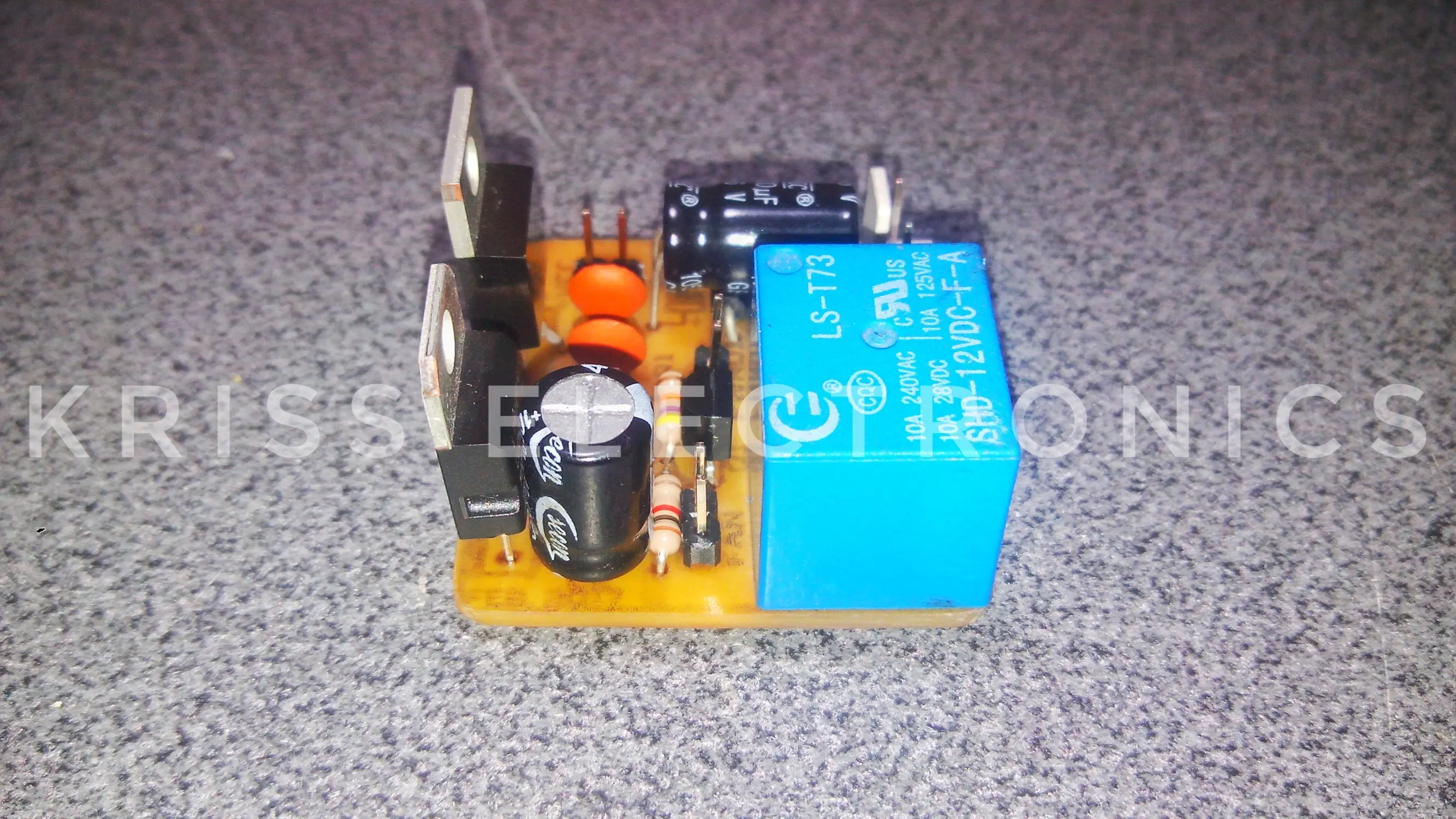

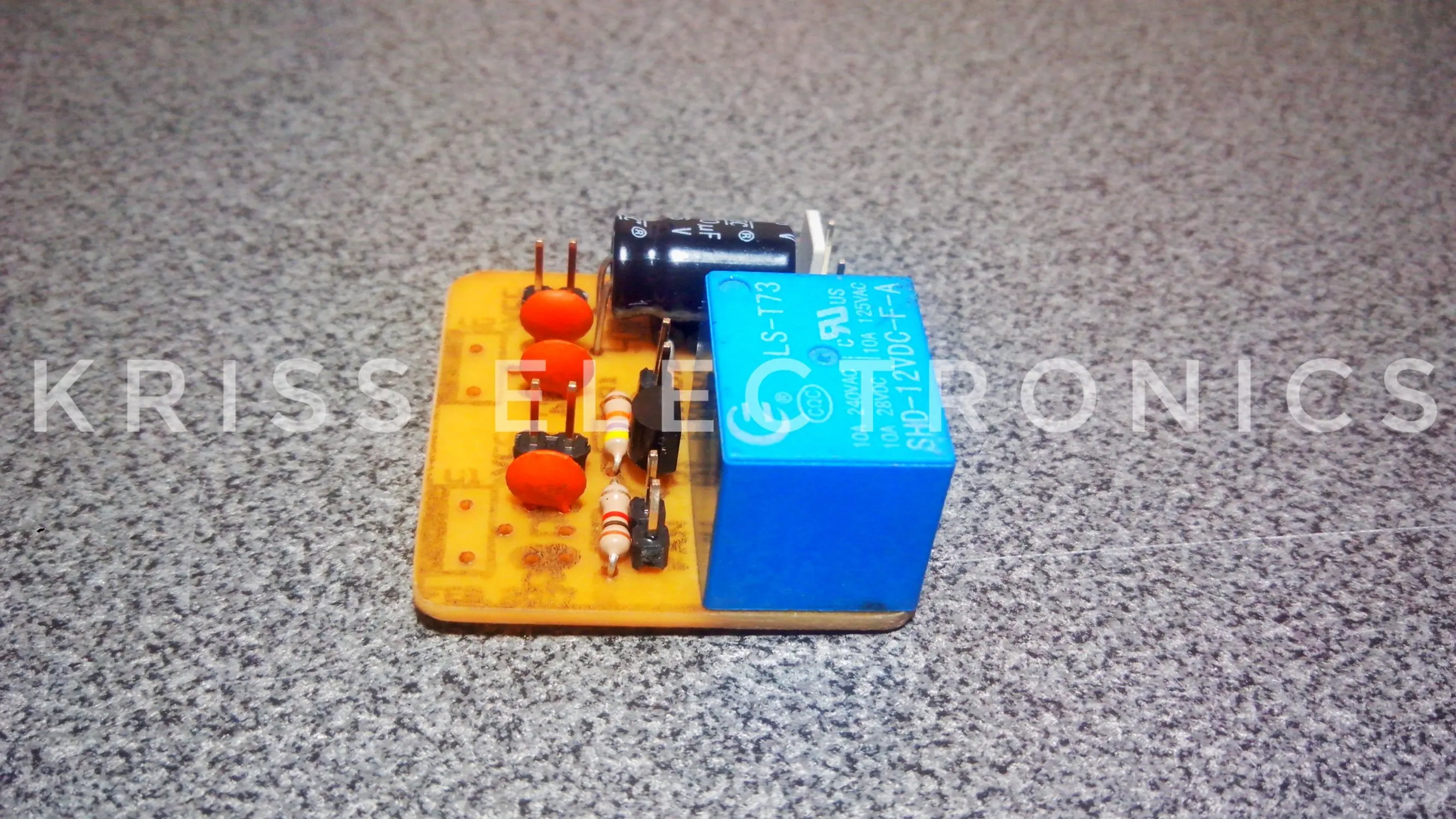

Instalamos el condensador de la fuente en montaje horizontal (ojo con la polaridad) soldamos todos los capacitores cerámicos y también el relay y el conector GP para el transformador.

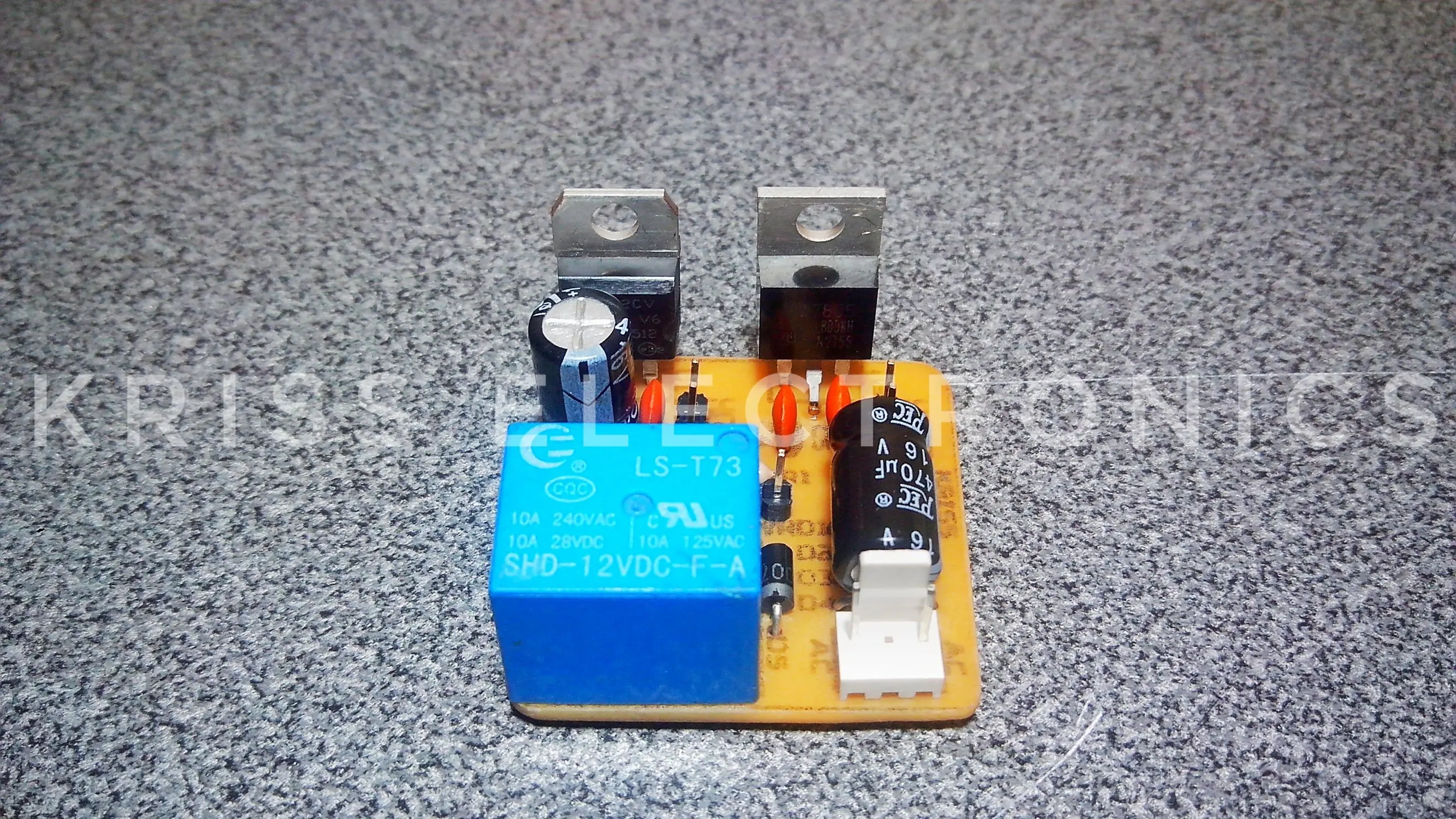

Instalamos los reguladores, los cuales tienen el pin central adelantado. Hagan buenas soldaduras y sean prolijos en el montaje.

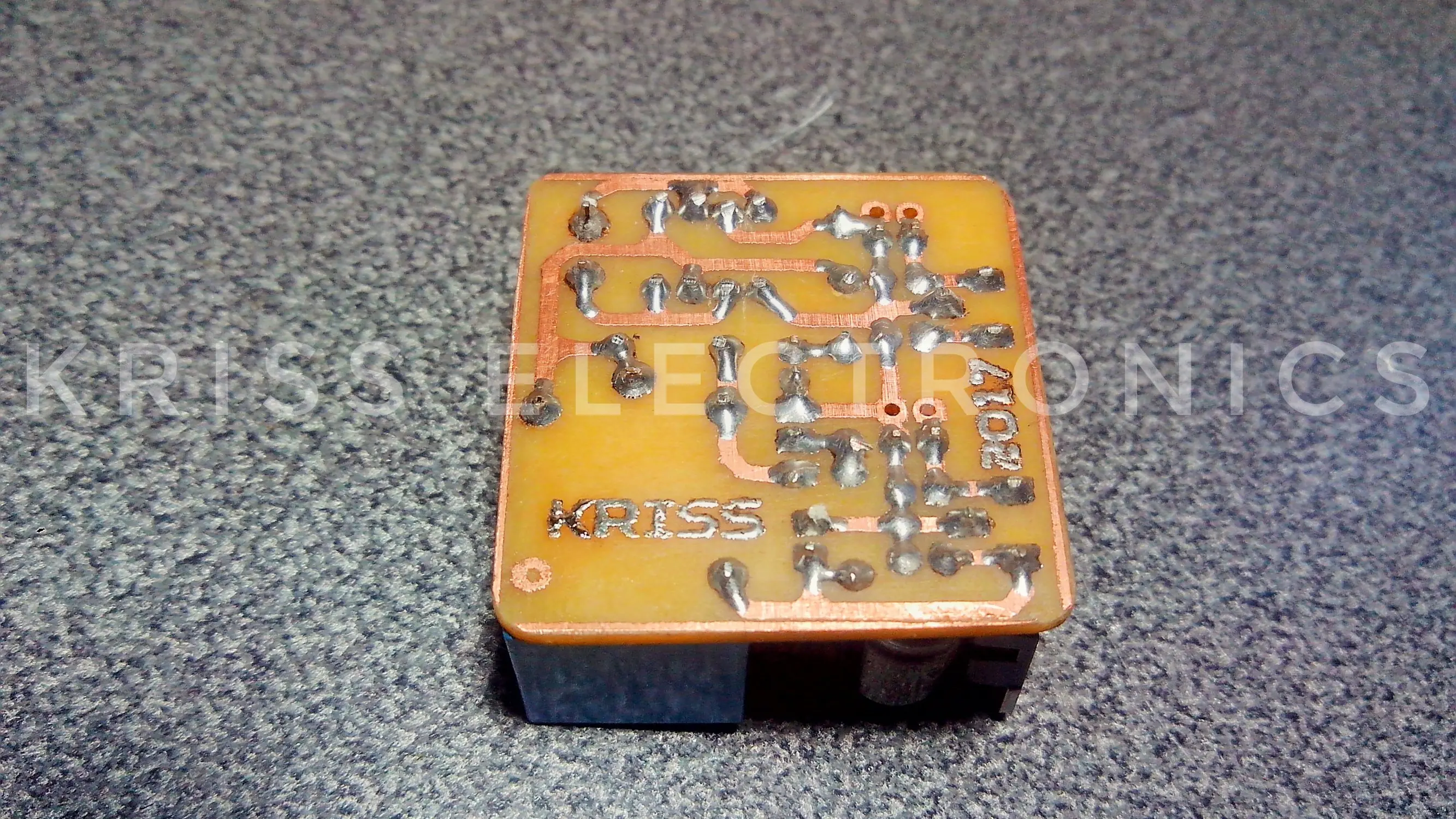

Aqui una foto del lado de las soldaduras, sé que a muchos les resulta útil por eso lo incluyo.
De esta forma ya tenemos listo nuestro PCB, en el video podrán ver la interconexión correcta de los diversos elementos. Si aprecian la dedicacion detrás de cada post comentar y pountuar se agradece..!!
Me despido invitandolos a ver el video de mi canal de Youtube Kriss Electronics, donde podrán ver este PCB en funcionamiento, con muchas alcaraciones complementarias. Además en la descripción tendran el PCB listo para transferir, una guia de montaje, el diagrama y una guia de conexiones.
