Hola Taringueros! Hoy les traigo una guía rápida para armar su cable de red para conectar desde una PC a otra PC o desde PC a router/switch/hub.

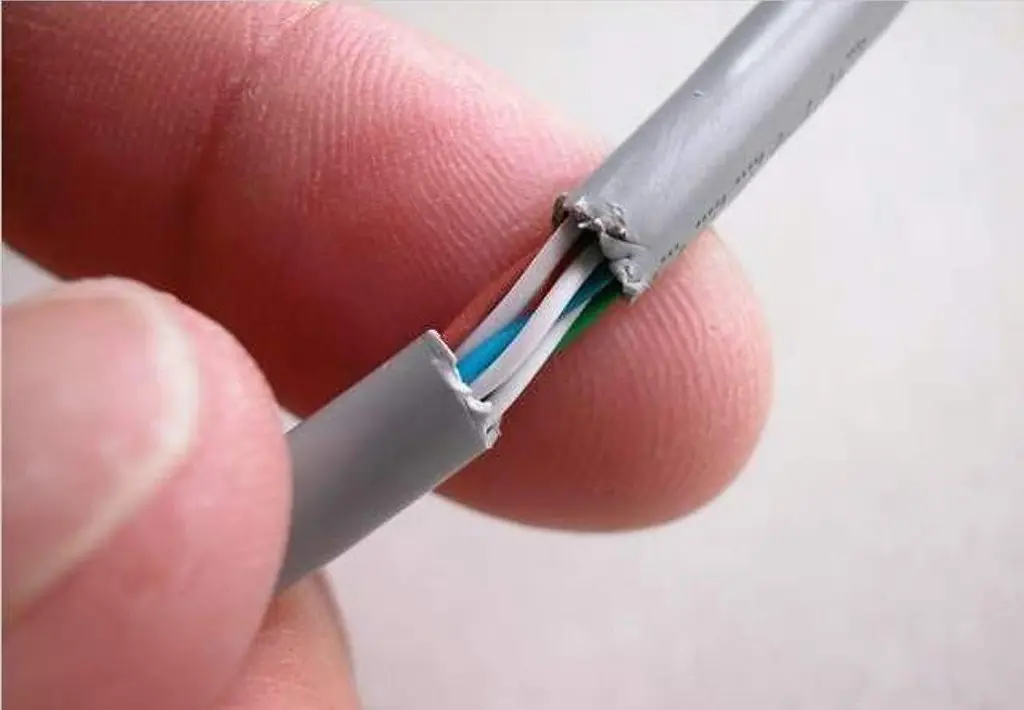

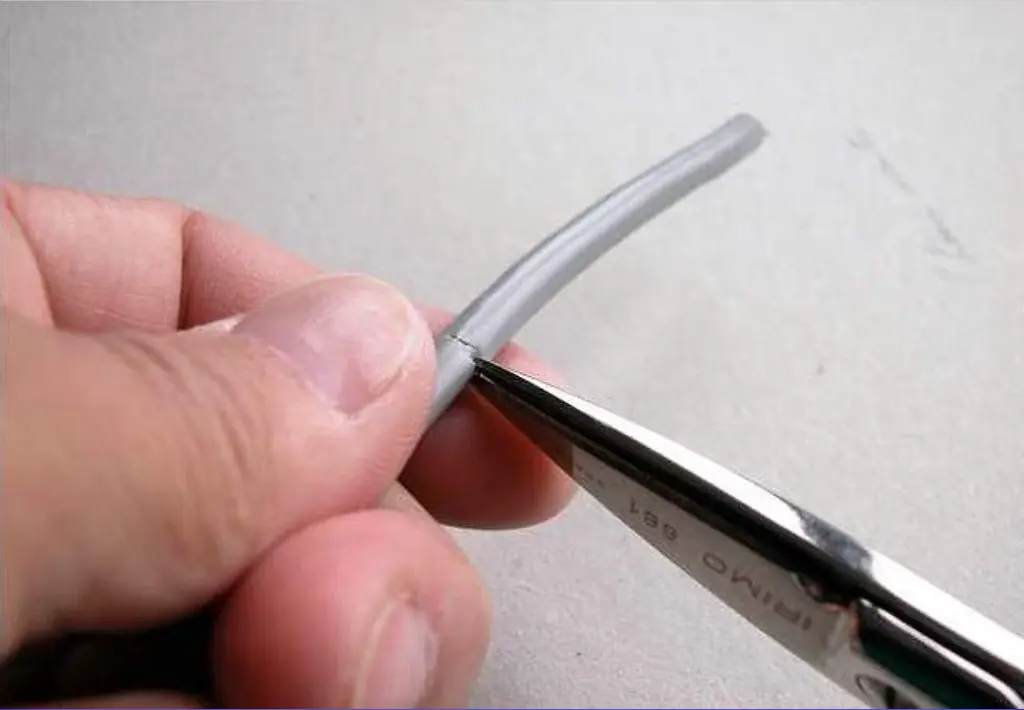

Paso 1: Tomamos nuestro cable UTP y con mucho cuidado realizamos un corte transversal al cable si perforar los cables de adentro. Si se llegan a cortar, hay que realizar el corte de nuevo, ya que abra interferencia en el corte.
Retiramos la covertura de nuestro cable UTP

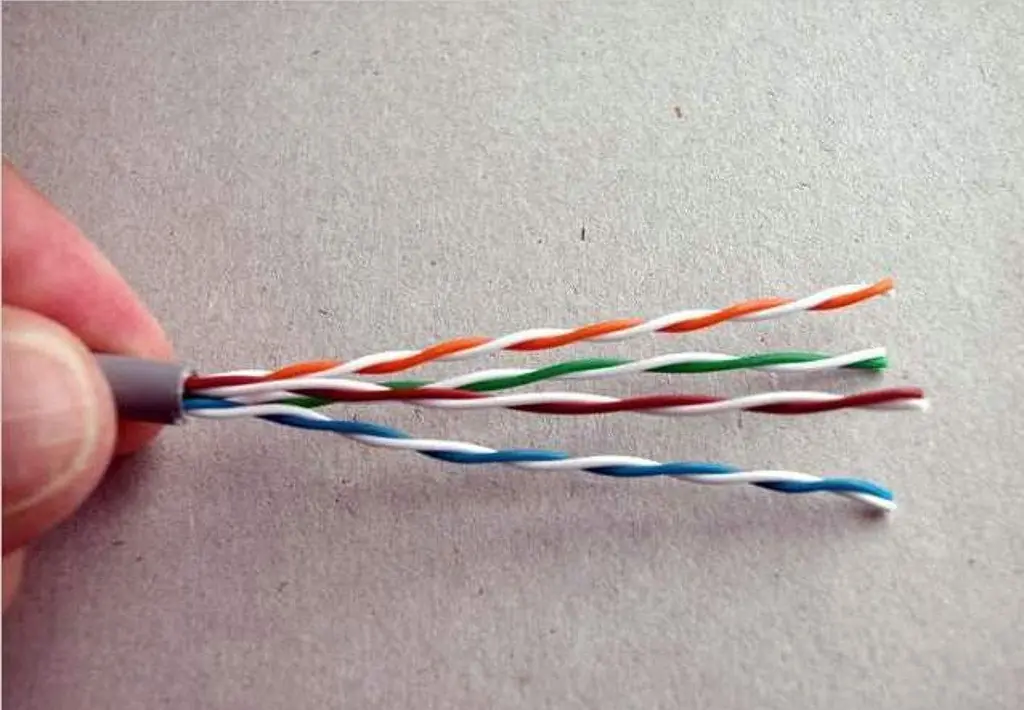

Podemos observar que el cable trae 4 pares de cables trenzados de distintos colores. Cada par con un cable de un color acompañado de uno blanco con una linea del mismo

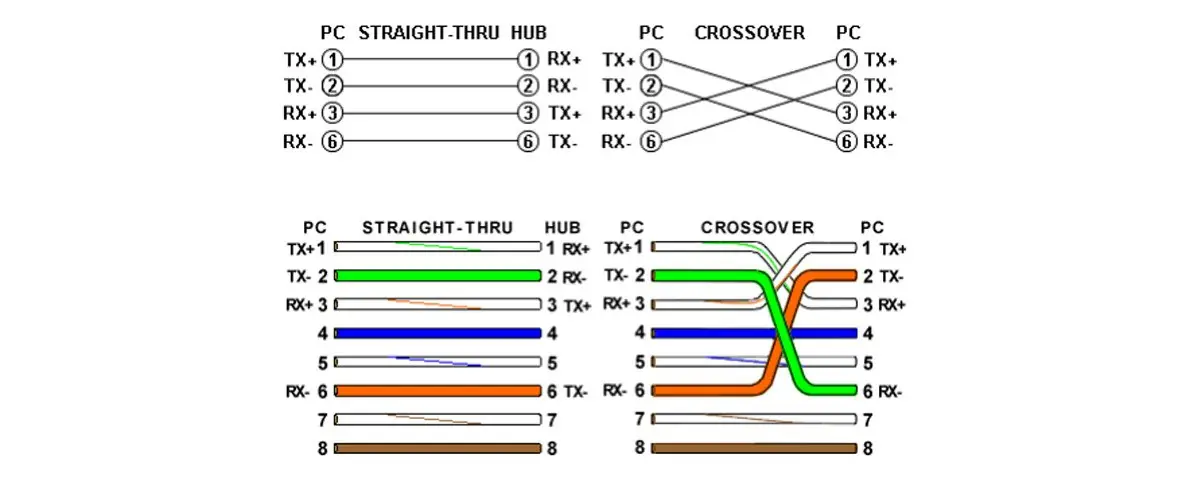

Paso 2: Ahora tenemos que determinar para que vamos a usar nuestro cable de red
Si deseamos conectar una PC con otra PC tendremos que seguí el esquema de crossover
Si al cable lo queremos para conectar un PC con un dispositivo del tipo router/swith/hub seguimos el de Straight Thru

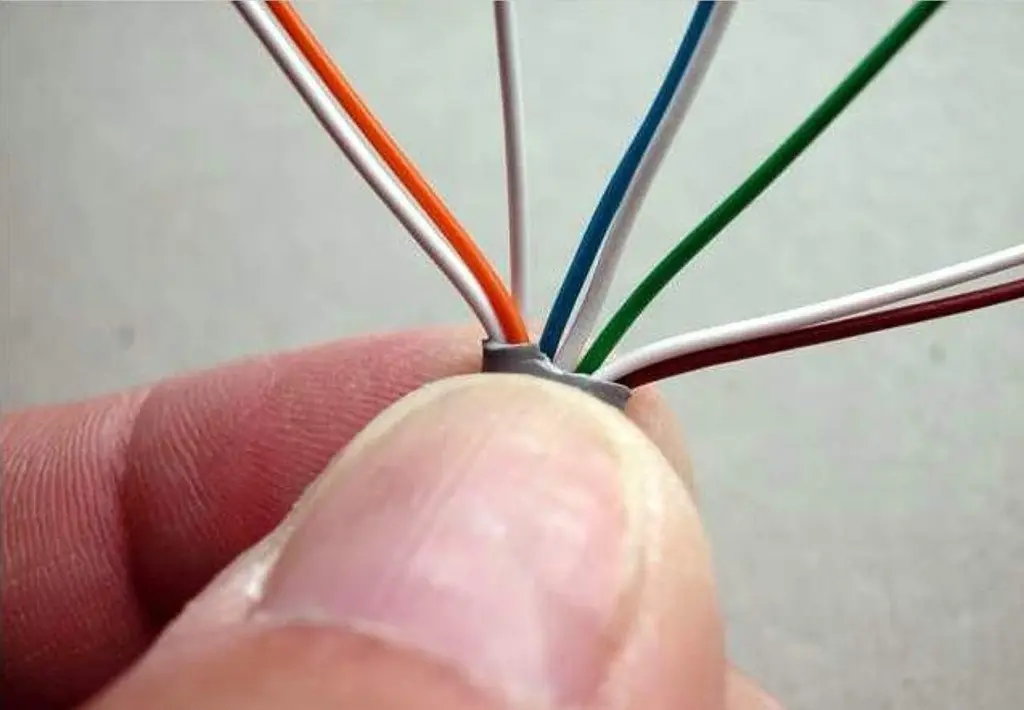

Paso 3: Una vez determinada la función de nuestro cable, procedemos a acomodar los cables para ingresarlos en el conector RJ-45

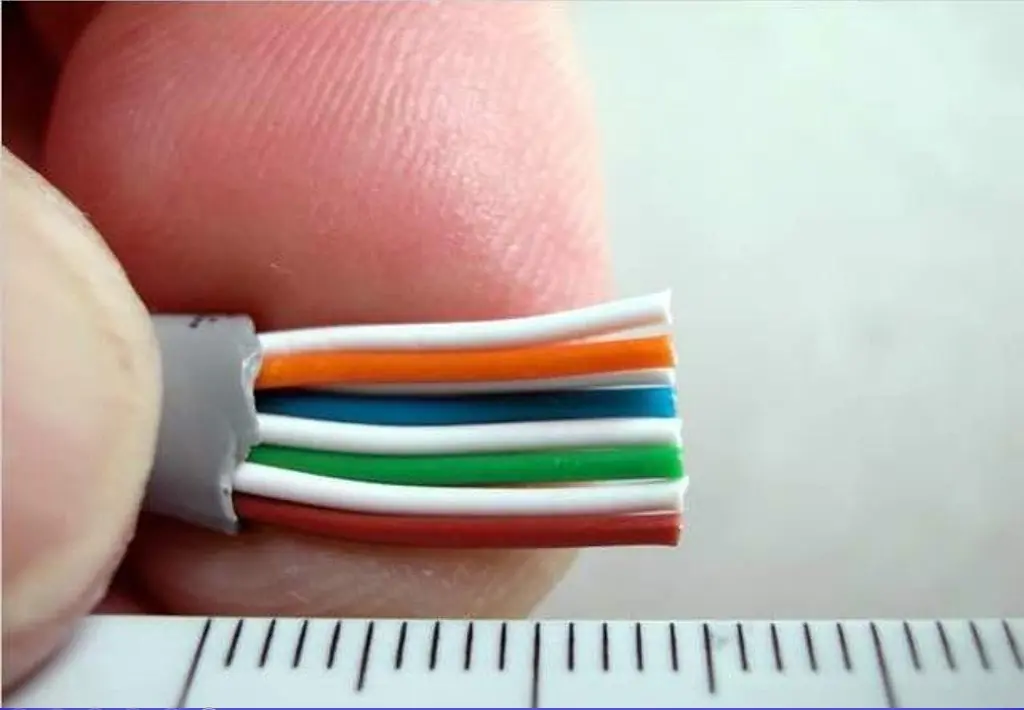

Paso 4: Acomodados los cables, cortaremos el excedente dejado aproximadamente 1cm como muestra en la imagen
Paso 5: Ahora tomaremos nuestro conector RJ-45 y metemos los cables dentro de el sosteniéndola con la pestañita que posee hacia abajo, teniendo cuidado en no cruzar los cables. Cada cable tiene asignado un canal en el cual calzara y deberá entrar hasta el final de la ficha.

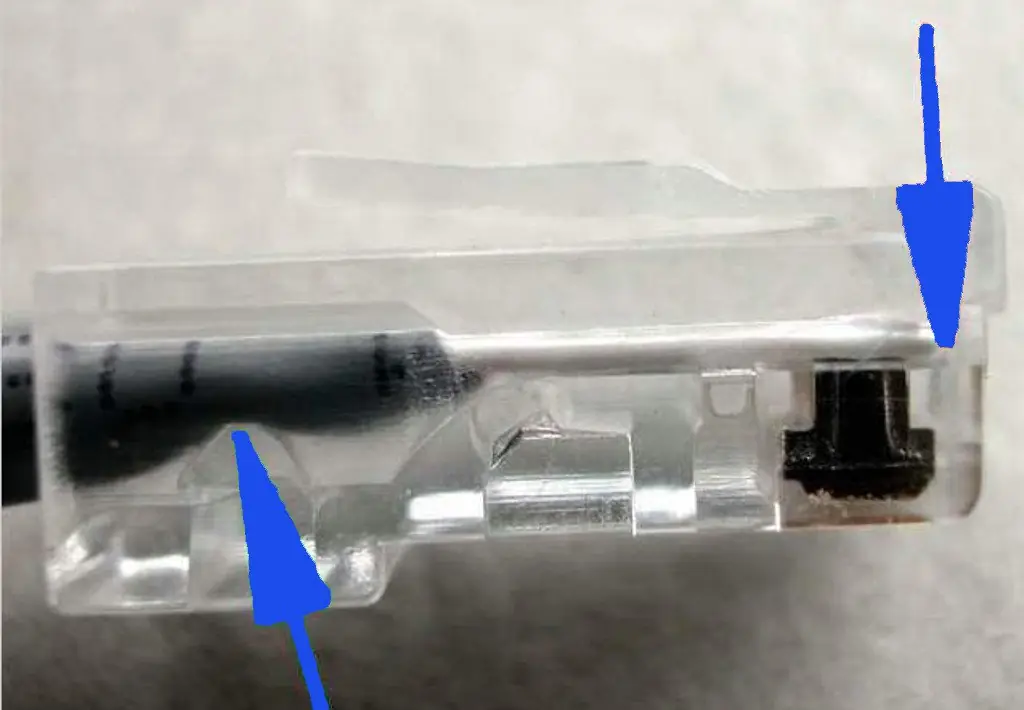

Verifica que los cables queden bien ordenados y que la funda protectora entre en la ficha y pase la pestaña de plástico para que al momento de crimpear la ficha, esa pestaña sostenga la funda cobertora y evite que el conector se rompa con algún tirón que hagamos, guíate con la imagen

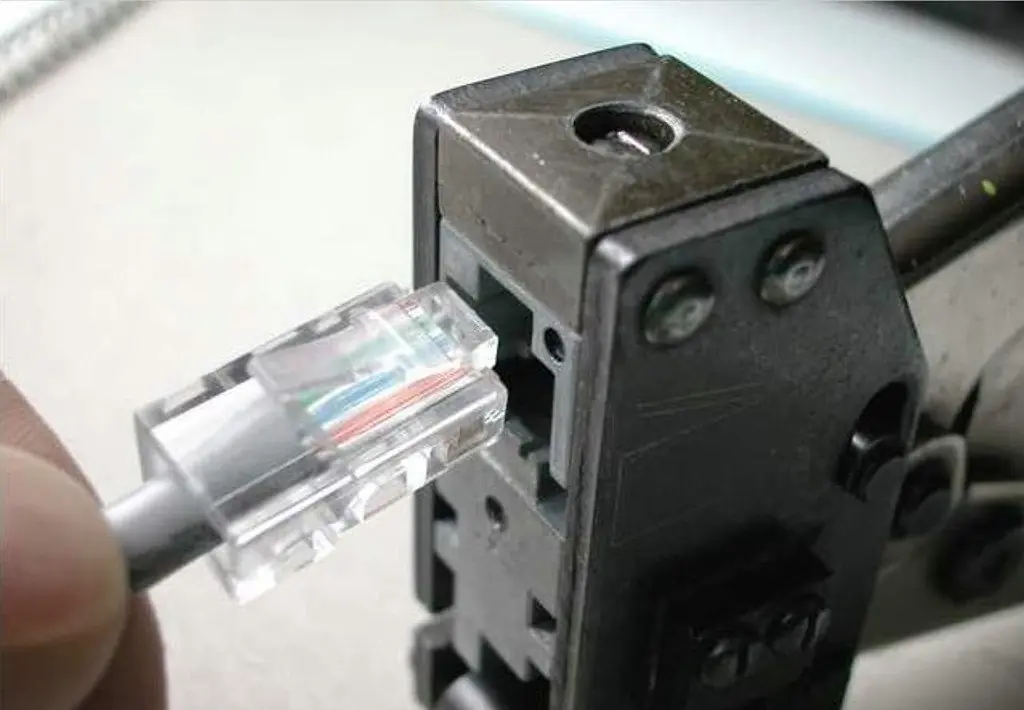

Paso 6: Ya tenemos nuestro conector armado, ahora solo hay que crimper nuestra ficha con la pinza (o crimping tool) para que los dientes de cobre atreviesen los cables y la pestaña de plástico sostenga la funda covertora

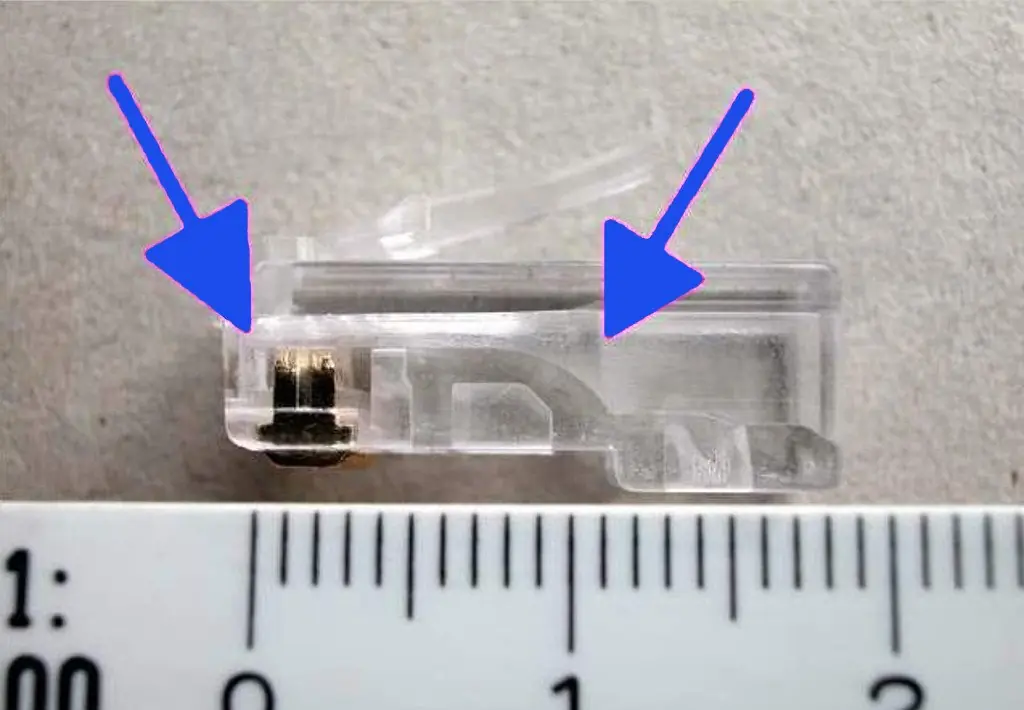

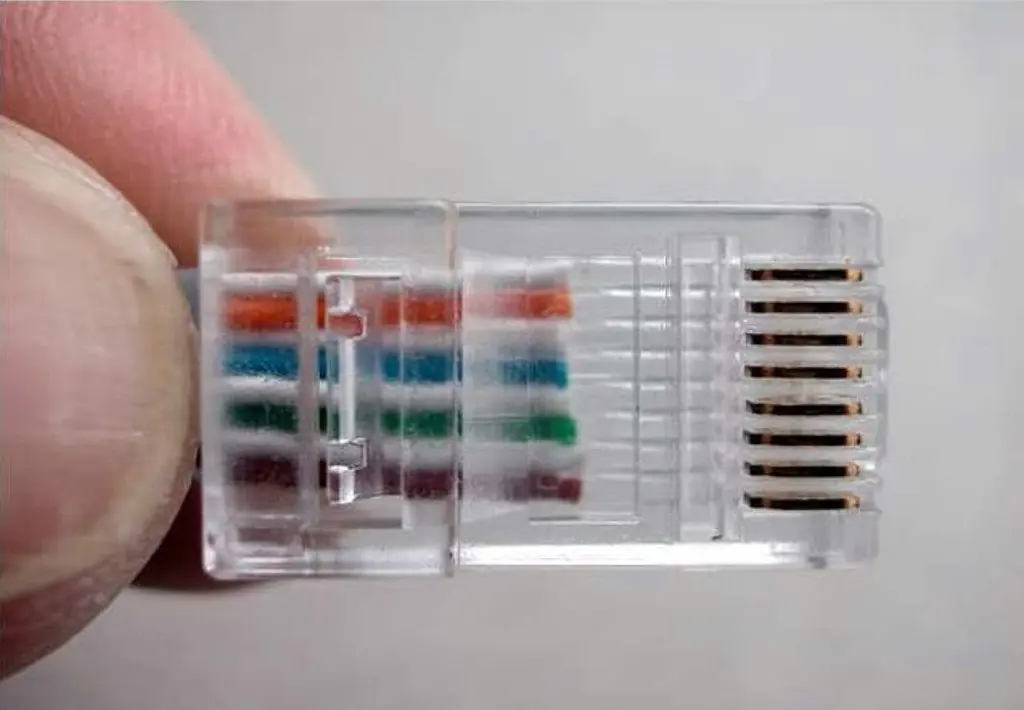

Asegúrate de que los cables lleguen hasta los contactos de cobre

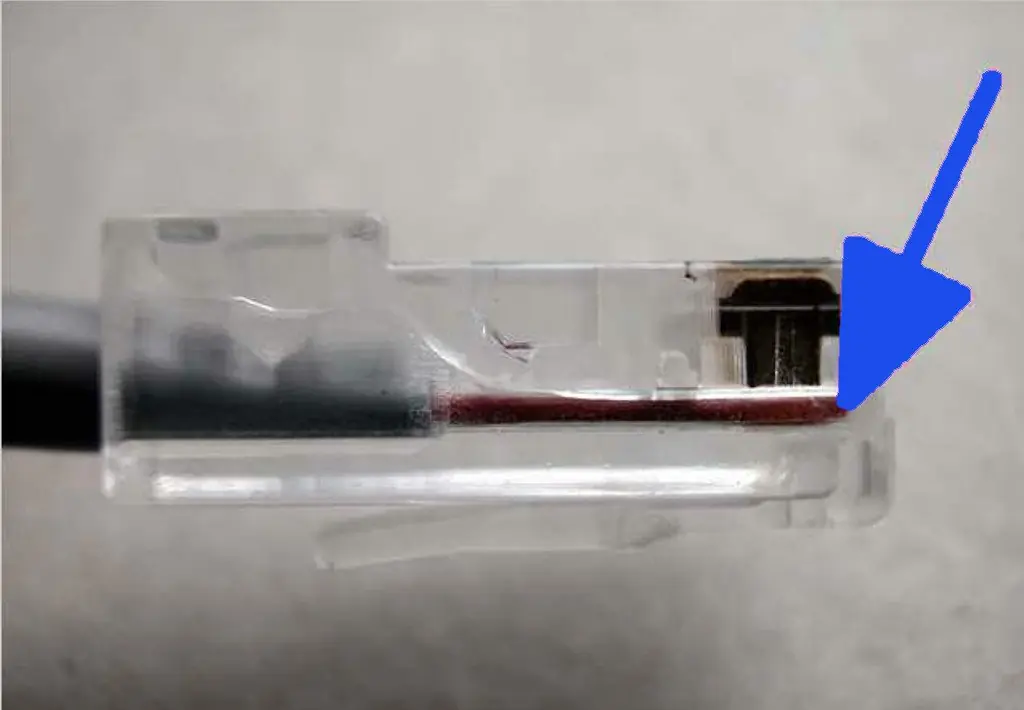

Y de que la funda cobertora llegue hasta el clip de plástico que sujetara todo el cable

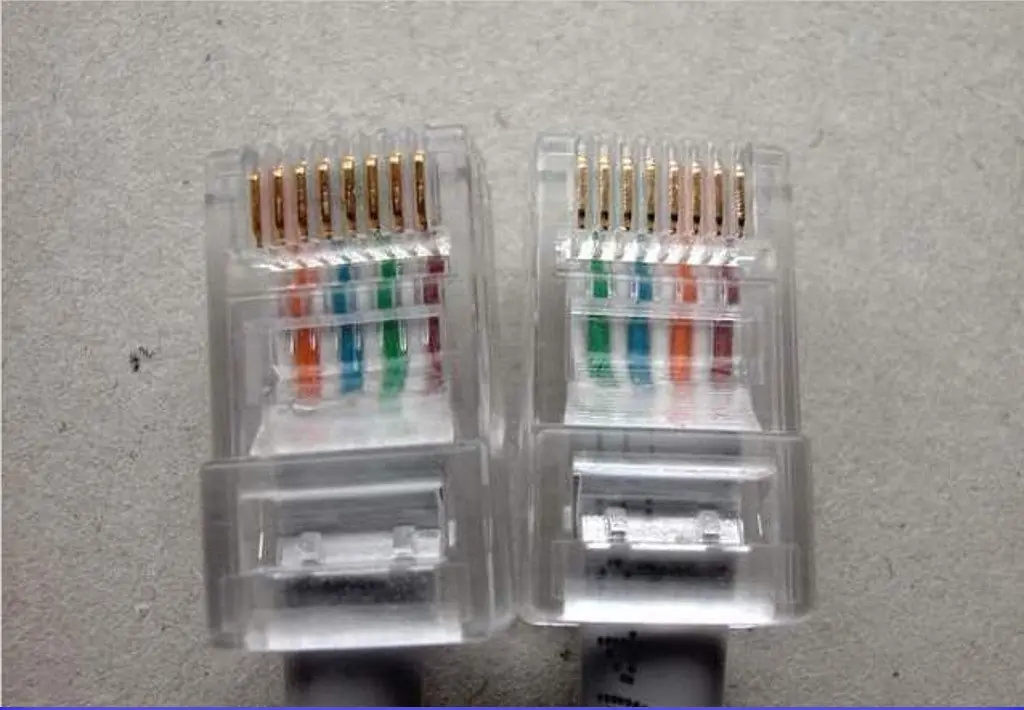

Realiza los mismos pasos para el otro extremos del cable teniendo en cuenta el diseño anteriormente mencionado según la función que cumplirá
