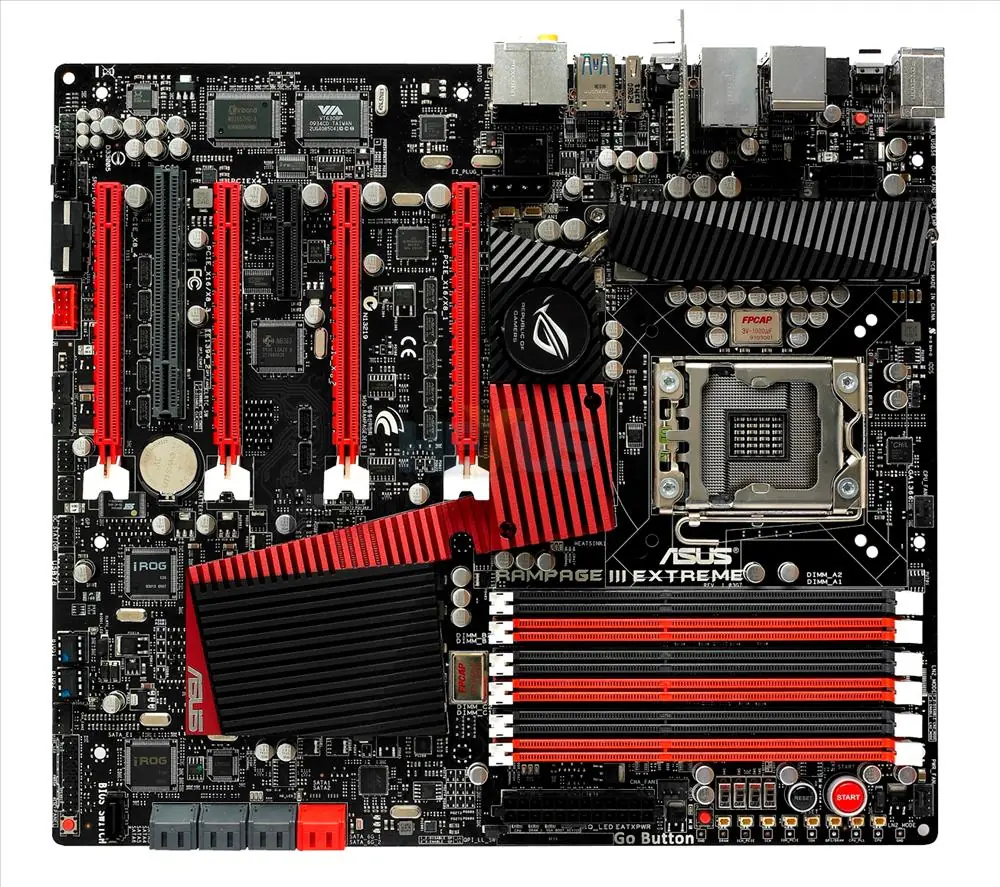

Asus Rampage III Extreme
Asus presenta con la Rampage III Extreme una de las placas madre con socket 1366. Se basa en el chipset X58 Express de Intel® y es compatible con los procesadores Intel® Core i7 y memoria DDR3 compatible con Triple-Channel con 6 bancos de memoria. Además, dispone de tarjeta de red Gigabit. Ofrece dos puertos USB 3.0 para una transferencia de datos más veloz y nueve puertos SATA para conectar medios de almacenamiento de datos.
Características
•CPU:
Socket 1366 Core™ i7 Processor Extreme Edition/Core™ i7 Processor
Compatible con la tecnología Intel® Turbo Boost
•Chipset: X58 / ICH10R
•Memoria:
6 x DIMM Máx. 24 GB, DDR3 2133(O.C.)/2200(O.C.)/2000*/1800*/1600/1333/1066 Non-ECC,Un-buffered Memoria
Triple channel arquitectura de memoria
Compatible con Extreme Memory Profile (XMP) de Intel®
*La compatibilidad Hyper DIMM está sujeta a las características físicas de cada CPU.
•Ranuras de Expansión:
4 x PCIe 2.0 x16 , soporta configuraciones x16; x16/x16; x16/x8/x8 y x8/x8/x8/x8 1 x PCIe x4
1 x PCI 2.2
•Multi-GPU Support:
Compatible con NVIDIA 3-Way SLI™ / ATI CrossFireX™
4 PCIe x16 slots, compatible con 4 gráficas single PCB
•Almacenamiento:
Intel ICH10R controller:
6 xSATA 3.0 Gb/s puertos
Intel Matrix Storage Technology Soporta RAID 0,1,5,10
JMicron® JMB363 PATA and SATA controller:
1 xExternal SATA 3.0 Gb/s port (SATA On-the-Go)
1 xSATA 3.0 Gb/s port
Controladora Marvell® 9128 PCIe SATA 6Gb/s:
2 xSATA 6.0 Gb/s
•LAN: Gigabit Intel® LAN
•Audio:
8Canales High Definition Audio CODEC
- Blu-ray audio layer Content Protection
- Detección de conexión en el panel frontal y Multistreaming
Reasignación de tarea en el panel frontal
- Salida S/PDIF Óptica
•IEEE 1394: 2 x 1394a puertos (1 en la placa; 1 en el panel posterior)
•USB:
Controladora NEC® USB 3.0
- 2 x USB 3.0/2.0 (en el panel posterior)
Intel® ICH10R Southbridge
- 9 x USB 2.0/1.1 (2 en la placa; 6 en el panel posterior, 1 reservado para ROG Connect)
•Funciones de Overclocking:
ROG Connect
RC Bluetooth
ROG Extreme Engine Digi+
-Alimentación CPU por 8-fases
-Alimentación QPI/DRAM por 3-fases
-Alimentación NB por 3-fases
-Alimentación de la Memoria por 3-fases
-Condensadores ML en la CPU, Memoria y QPI respectivamente
ProbeIt
iROG
Extreme Tweaker
BIOS Flashback, incluye botón
USB BIOS Flashback
Loadline Calibration
ROG Extreme OC kit
LN2 Mode
PCIe x16 Lane Switch
Q_Reset
Fuente de alimentación dual 8-contactos (CPU) and dual 4-contactos (VGA) conectores molex
Herramientas Inteligentes de overclocking:
-ASUS AI Booster Utility
-O.C Profile
Protección de Overclocking:
-COP EX (sobrecalientamiento de los componentes - EX)
-Voltiminder LED
-ASUS C.P.R.(Recuperación de parámetros CPU)
•Puertos del Panel Trasero:
1 x PS/2 Teclado (violeta)
1 x Clr CMOS
1 x Salida S/PDIF Óptica
1 x IEEE 1394a
1 x External SATA
1 x LAN (RJ45)
1 x Botón ROG Connect On/Off
1 x Botón RC Bluetooth
2 x USB 3.0/2.0 (azules)
7 x USB 2.0/1.1 (1 x ROG Connect)
8-canales Audio
•Conectores E/S Internos:
1 x USB 2.0 connector supports additional 2 USB 2.0 ports
9 x SATA connectors: 2 x SATA 6G connectors (Red); 7 x standard SATA connectors (6 in Grey, 1 in Black)
1 x QPI Loadline calibration switch jumper (QPI_LL_SW)
8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
1 x Connector for optional fan-thermal module
8 x ProbeIt Measurement Points
3 x Thermal sensor connectors
1 x IEEE1394a connector
1 x SPDIF_Out Connector
1 x 24-pin ATX Power connector
2 x 8-pin ATX 12V Power connectors
1 x En/Dis-able Clr CMOS header
1 x LN2 Mode Header
1 x START (Power On) button
1 x RESET button
2 x EZ Plug connectors (4-pin Molex Power connectors)
1 x OC Station header
1 x RC Bluetooth header
1 x Go Button
1 x BIOS Switch button
1 x ROG light connector
1 x CD Audio in
1 x Audio front panel
Internal connectors
1 x System panel connector
•BIOS: 16 Mb Flash ROM AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
•Formato de Fabricación: Formato ATX 305 x 269 mm.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
