Hola a todos y bienvenidos a este nuevo post..!!
Hoy les traigo la segunda y ultima parte sobre el Preamplificador Estereo con TL072 a Bateria. Veremos el montaje paso a paso del PCB y algunas recomendaciones generales a tener en cuenta.
Recordando brevemente la funcion de un preamplificador es elevar el nivel de una señal de muy baja ampliftud (proveniente de un mp3, un micrófono, una salida de linea, etc) para que
llegue con un volumen suficiente para exitar correctamente la etapa amplificadora que tenga asociada a su salida

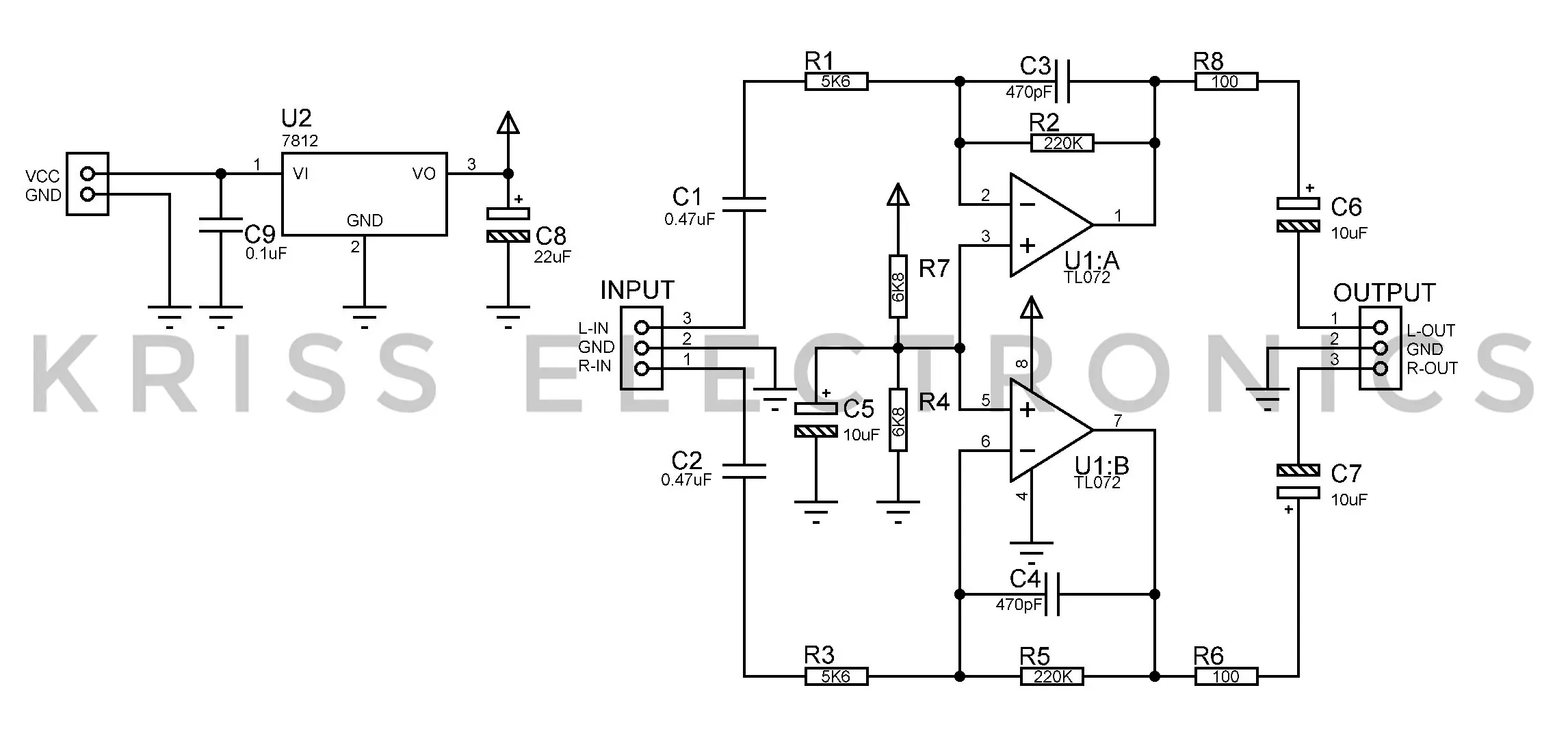

Aqui les comparto el circuito empleado para el diseño del preamplificador. Si quieren conocer mas a fondo cómo funciona y como calcular y alterar el valor de los componentes para que se adecue a sus necesidades, los invito a ver y leer la publicación anterior, donde explico de forma pormenorizada todos los aspectos tecnicos necesarios para un correcto diseño.
O si lo prefieren, pueden ver el video de mi canal de Youtube Kriss Electronics donde explico de forma breve y concisa el funcionamiento del circuito...
En la descripción del video tienen el link de descarga del PCB, la lista de materiales, la guia de ensamble y el circuito
Volviendo con lo que hoy nos importa, veamos sin mas introducción el diseño del circuito impreso.

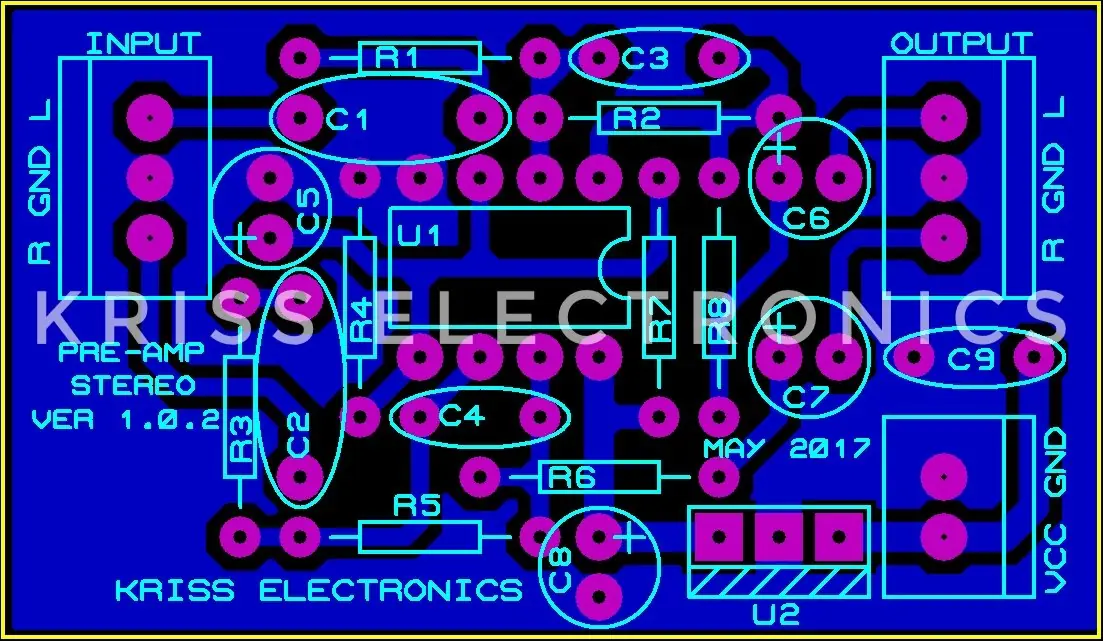

En esta ocasion el diseño lo realicé en Proteus 8, con una terminación más que aceptable

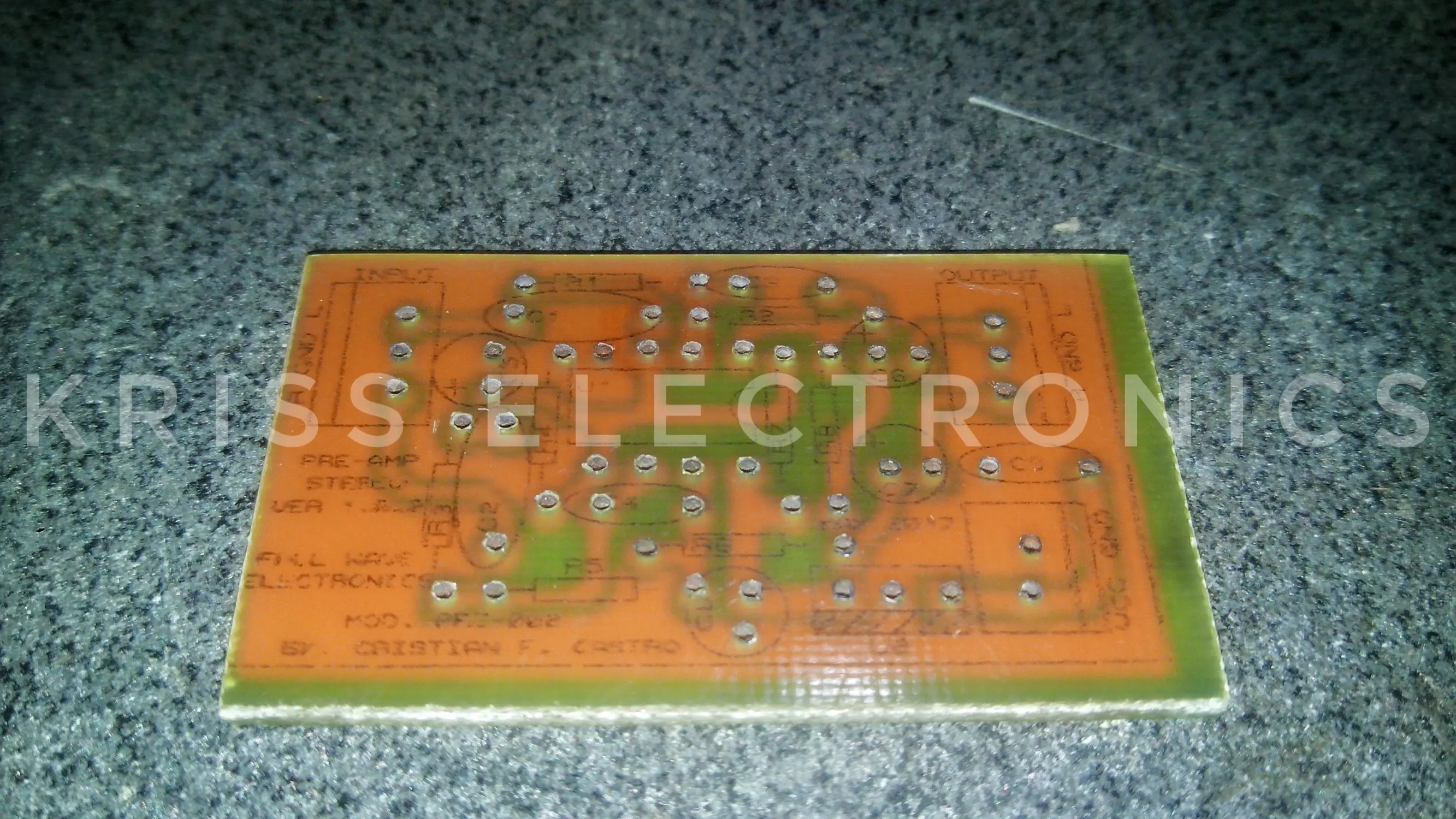

En cuanto a la fabricación del circuito impreso he decidido realizarlo con fibra de vidrio, ya que su acabado, como pueden comprobar, es excelente.
Por cierto, si quieren aprender a realizar de forma casera circuito impresos con buenisimos resultados los invito a leer el tutorial paso a paso que he realizado describiendo el proceso con lujo de detalle, a continuación el enlace:

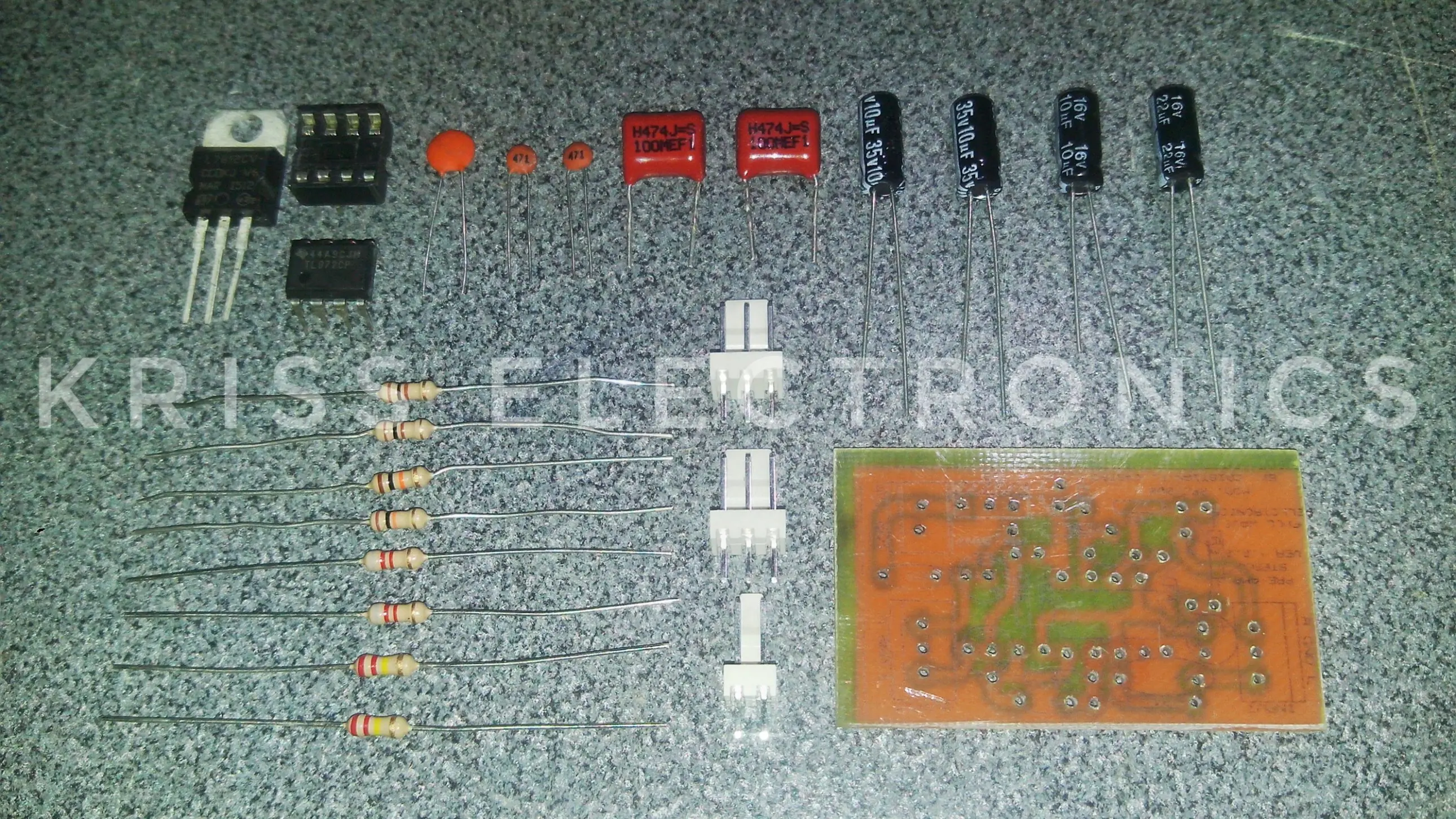

Lista de Componentes:
Resistencias (Todas 1/4w)
-R1, R3 5k6 (5.600Ω) Verde-Azul-Rojo
-R2, R5 220k (220.000Ω) Rojo-Rojo-Amarillo
-R4, R7 8k2 (8.200Ω) Gris-Rojo-Rojo
-R6, R8 100Ω Marrón-Negro-Marrón
Condensadores
-C1, C2 0.47μF [474] Polyester
-C3, C4 470pF [471] Cerámico
-C5, C6, C7 10μF / 16V Electrolítico
-C8 22μF / 16V Electrolítico
Integrados
-U1 TL072; JRC4558; TL082 (con zócalo de 2x4 pines)
-U2 7812* ó 78L12
Varios:
-Conector GP pequeño de 2 vías (x1)
-Conector GP pequeño de 3 vías (x2)
-Placa virgen de 30 x 50mm aprox.

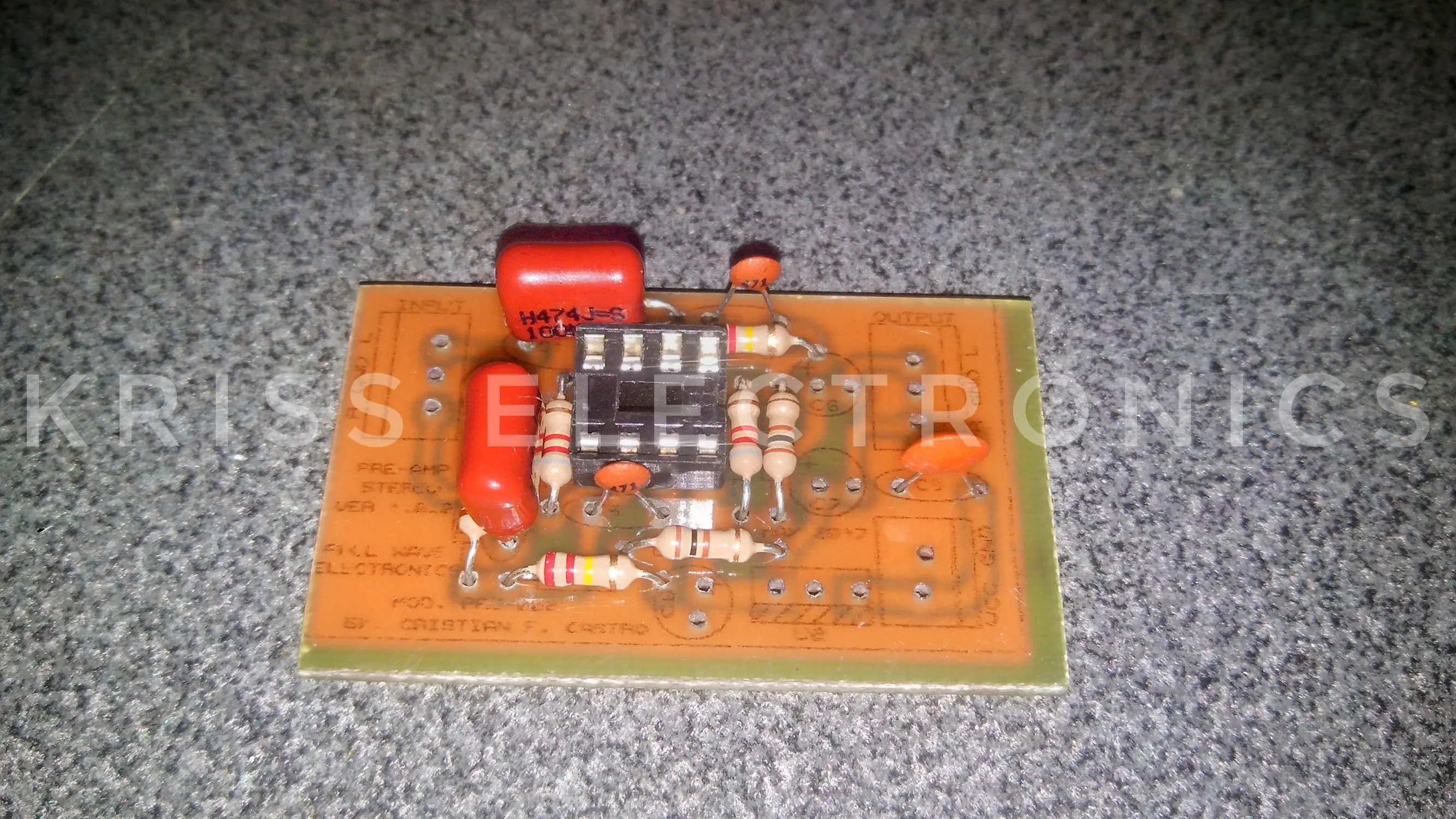

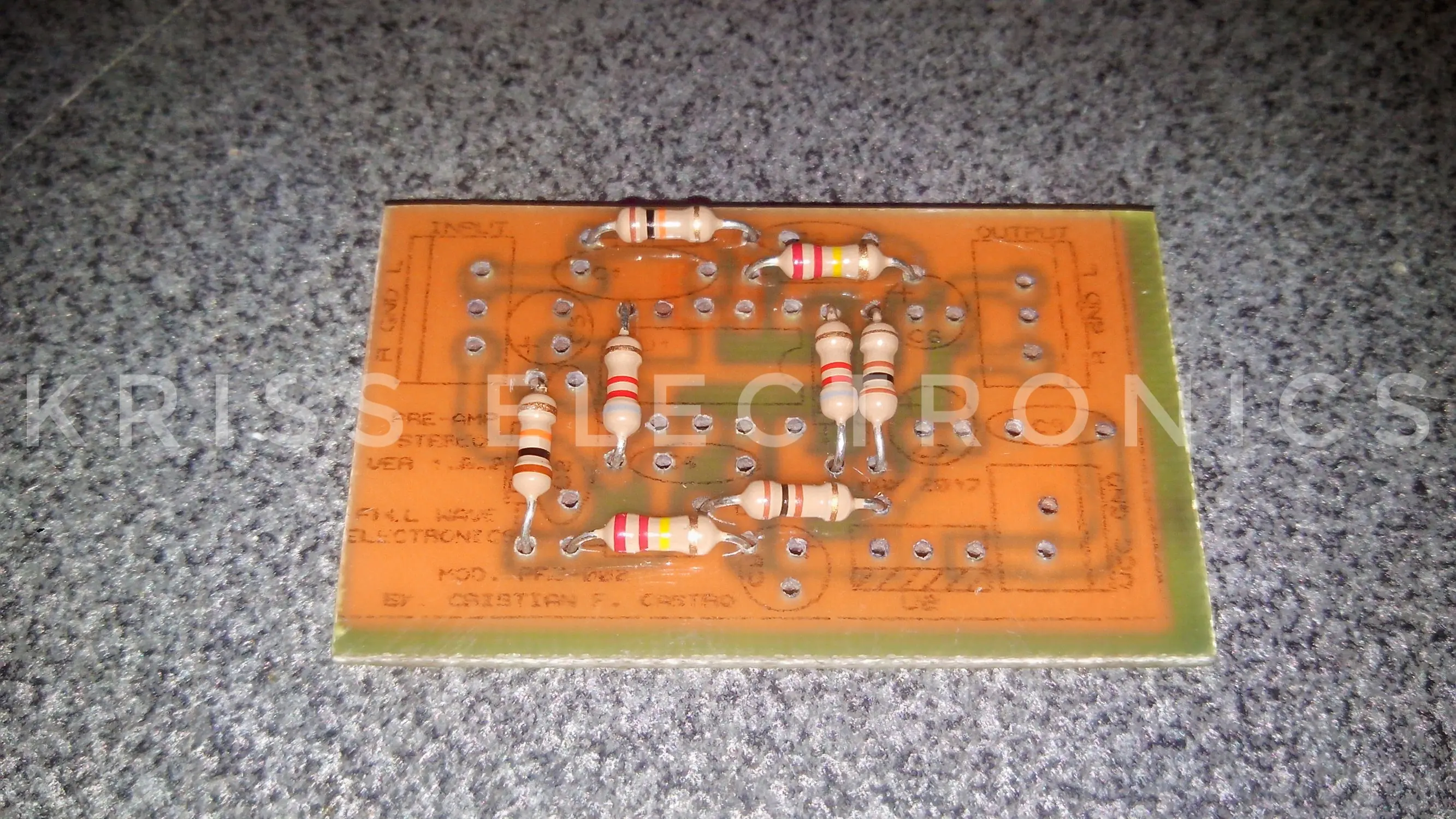

Teniendo realizado el PCB y habiendo perforado todos los pads, comenzamos por insertar y soldar los componentes de menor altura. Por lo tanto colocaremos todas las resistencias de forma ordenada y prolija, guiandonos por la guia de ensamble y la mascara de componentes que les dejaré en la descripcion del video al final del post.
Si bien las resistencias o resistores no poseen polaridad, recomiendo situarlas todas con la banda de tolerancia en la misma direccion. Esto no solo da una muy buena estética, sino que facilita la lectura del codigo de colores para conocer su valor y realizar alguna reparación futura.
Continuamos pues colocando todos los capacitores no polarizados, de polyester y cerámicos, hagan buenas soldaduras y eviten cortocircuitar pistas por exceso de estaño.

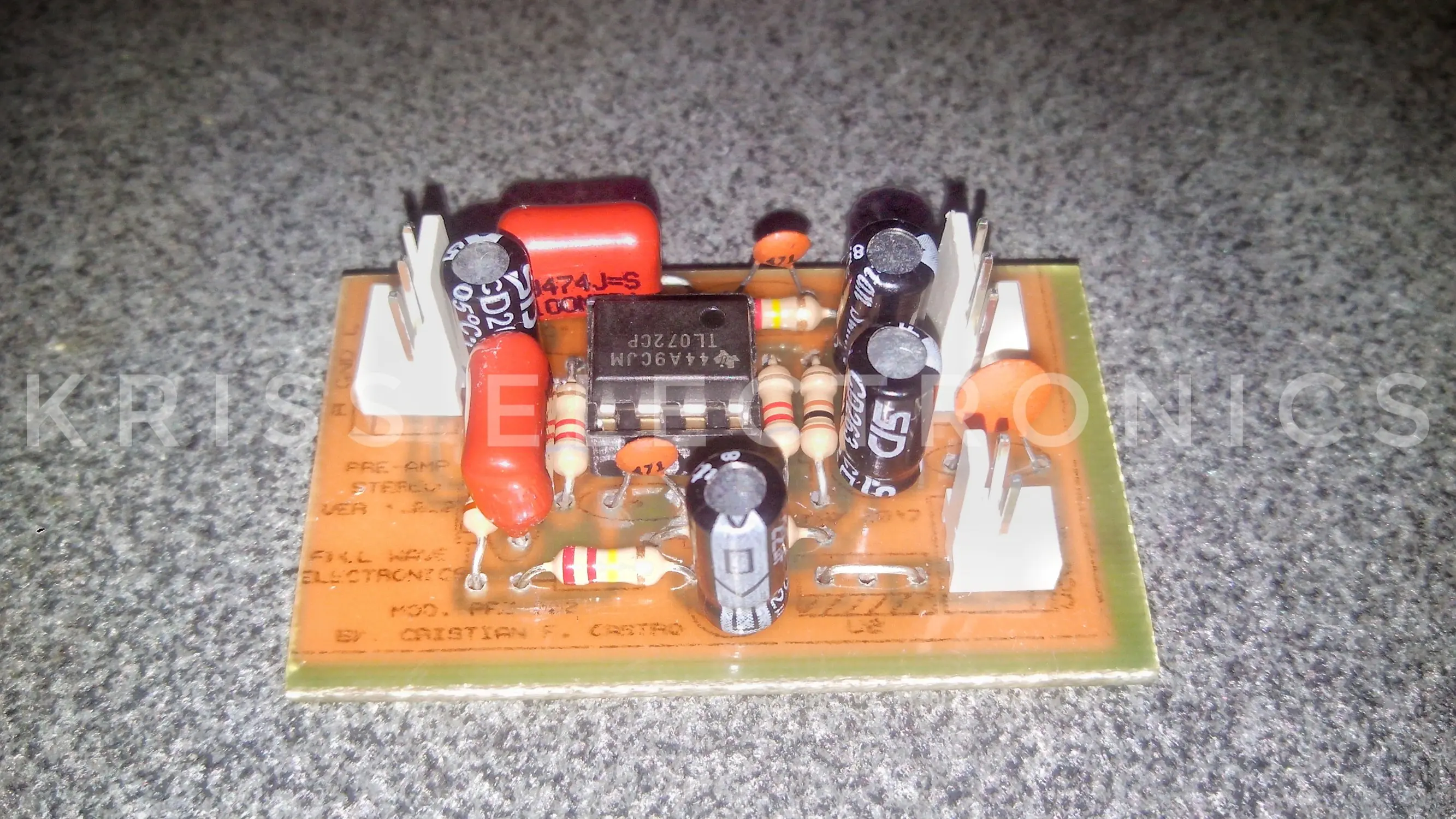

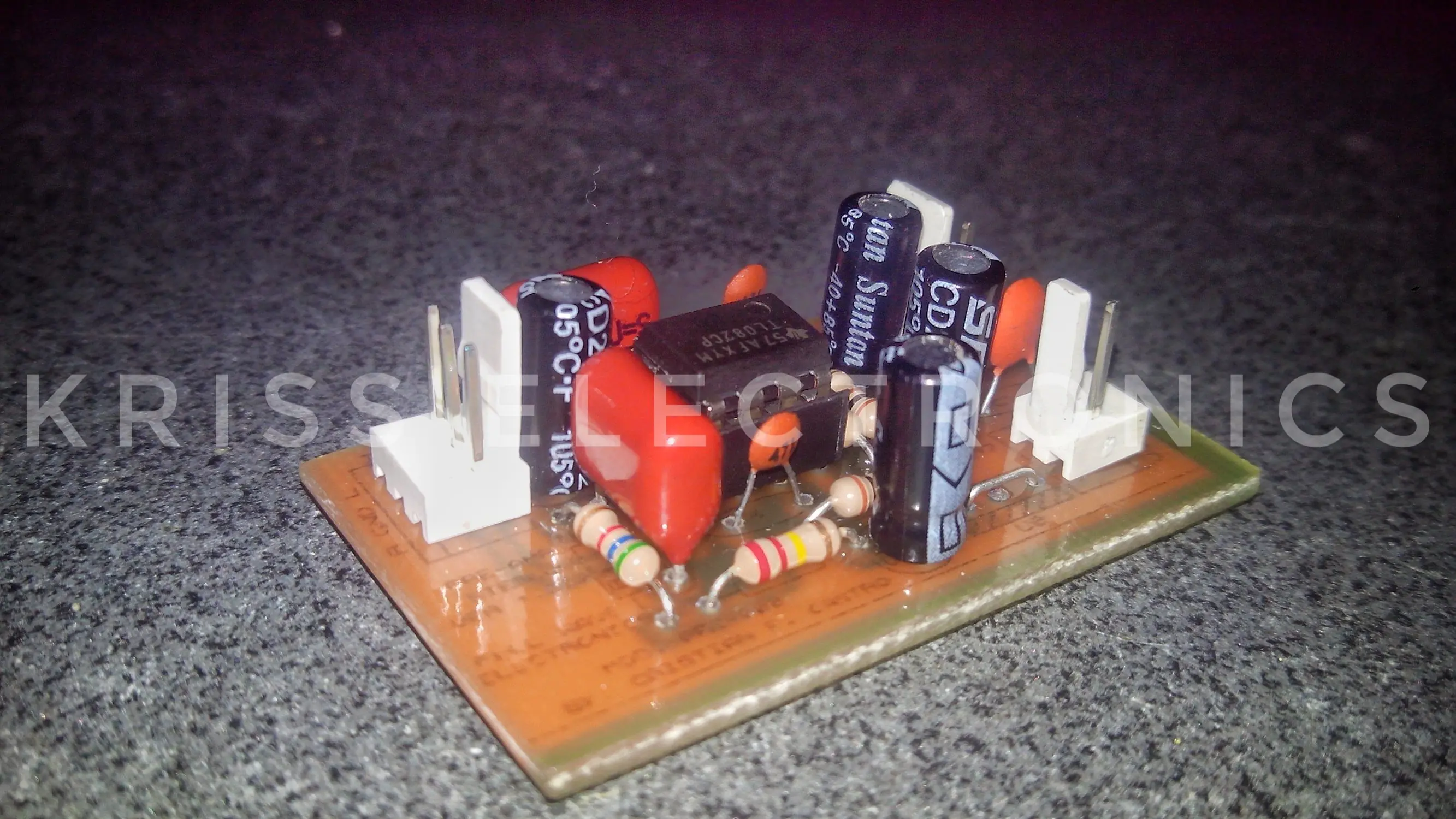

Finalizamos el montaje con los capacitores electroliticos (estos poseen polaridad) y los conectores GP de dos vias (Alimentacion) y tres vias (Entrada y Salida). Opcionalmente pueden incluir o no el regulador, dependiendo de como van a alimentar el circuito.

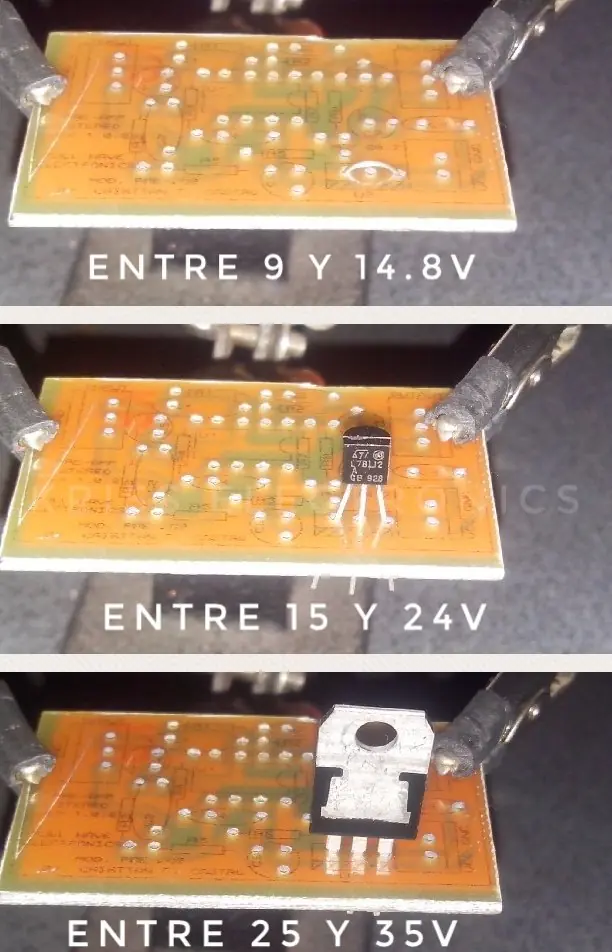

Dependiendo de con qué tensión alimentemos el preamplificador, tenemos varias alternativas, que les contaré a continuación.
1-Comencemos por la opción más sencilla, que sería alimentar el circuito directamente con una bateria o fuente DC de 12V o incusive de 9V. En ese caso el regulador U2 no es necesario, ya que como es un 7812 (Regulador lineal de 12V) necesita a su entrada una tension de minimo 3V mayor que su tensión nominal de regulacion, es decir 15v o mas.
Por lo tanto el regulador lo suprimiremos del impreso, y con un pequeño puente de alambre unimos los pines 1 Y 3 para alimentar directamente el preamplificador (ver la imagen).
2- Puede ocurrir que dispongamos de una tension mayor, que puede ser la que alimenta al amplificador, si esta tensión se encuentra entre los 15 y los 24v DC, recomiendo usar la versión pequeña del regulador, el 78L12, que puede proveer hasta 100mA sin disipar mucho calor. En la imagen pueden ver la forma correcta que colocarlo, ya que la asignación de pines en el encapsulado TO-92 es al revés que en la versión TO-220.
3- Por ultimo,para trabajar con tensiones mayores a los 25v (con un máximo absoluto de 35v) recomiendo utilizar el 7812,que tiene un encapsulado que puede proveer hasta 1.5A. si bien podríantranquilamente usar la versión TO-92, dado que el consumo es muy reducido, puede que al tener una tensión de entrada tan elevada levante mucha temperatura dada la potencia que tendría que disipar. Asique para evitar una averia, usaremos la versión TO-220, que en este caso no necesitaríadisipador adicional.

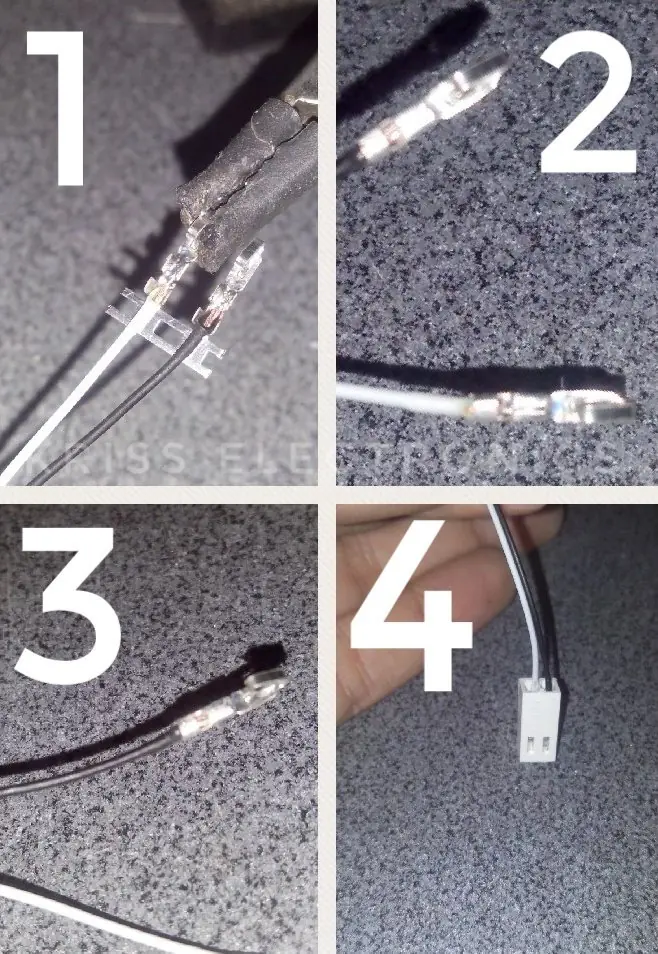

Teniendo listo el PCB procederemos a realizar los cables de conexión. Para los conectores de entrada y salida deberemos usar cable mallado estéreo para evitar que de induzcan zumbidos o ruidos provenientes del exterior. Aqui pueden ver como se arman los cables y los terminales.
1- Estañar las unas de conexión y los cables a soldar.
2- Soldar los cables a las uñas.
3- Cerrar las pestañas con ayuda de unas punzas de punta.
4- Introducir las uñas en el conector hembra respetando el orden y la polaridad.
Y bueno amigos eso es todo por este post, solo resta decir que este proyecto fue ensamblado y probado con exito, por lo cual doy garantia de que el circuito es fiable y funciona..!
Solo me resta agradecerles por el constante apoyo en todas las plataformas y recordarles que semana a semana busco mejorar para poder entregarles siempre el mejor contenido que me sea posible compartir.
si apoyas la dedicación detras de la redaccion, edición y realización que cada montaje, circuito o tutorial te agradeceria que me dejaras un comentario y puntues el contenido si fue de tu agrado. Compartirlo con aquellos que creas que les pueda servir también ayuda muchisimo a que cada vez esta comunidad sea mas grande y participativa.
Comentarios..? dudas..? sugerencias..? dejala en los comentarios, que siempre es un placer leer y contestar a todos mis seguidores y ayudarlos con todo lo que pueda.
Me tomará unos dias finalizar la edicion del video correspondiente a este post, asique no sean impacientes,pronto lo publicaré.
Por ahora nada más, muchas gracias por haber leido este post, espero que te haya dejado alguna enseñanza y que te animes a montarlo tu mismo. Hasta la próxima compañeros..!!
