Hola taringueros, construí un botón de pánico con gps el cual envía las coordenadas de latitud y longitud en caso de una emergencia por sms.
En este video veremos como crear un botón de pánico con el gps ublox Neo 6m un arduino uno y un módulo sim900.
Este proyecto está pensado para resguardar nuestra seguridad en caso de un accidente emergencia o rapto. Tan sólo apretando un pulsador este dispositivo puede enviar nuestra posición gps a un contacto predeterminado y de esta forma avisar que estamos ante una situación de emergencia, haciendo posible localizarnos rápidamente.
Este es un prototipo de prueba y como veran en el video es un tanto grande para ser portable, pero eso se puede solucionar fácilmente, reemplazando el módulo sim900 por el sim800 más pequeño y de bajo consumo, además el arduino uno por ser reemzaplado también por el arduino mini pro, bastante más pequeño y económico.
El circuito de alimenta con 5 voltios pero la corriente debe ser de al menos 2 amperes, debido al módulo sim900.
Circuito del proyecto

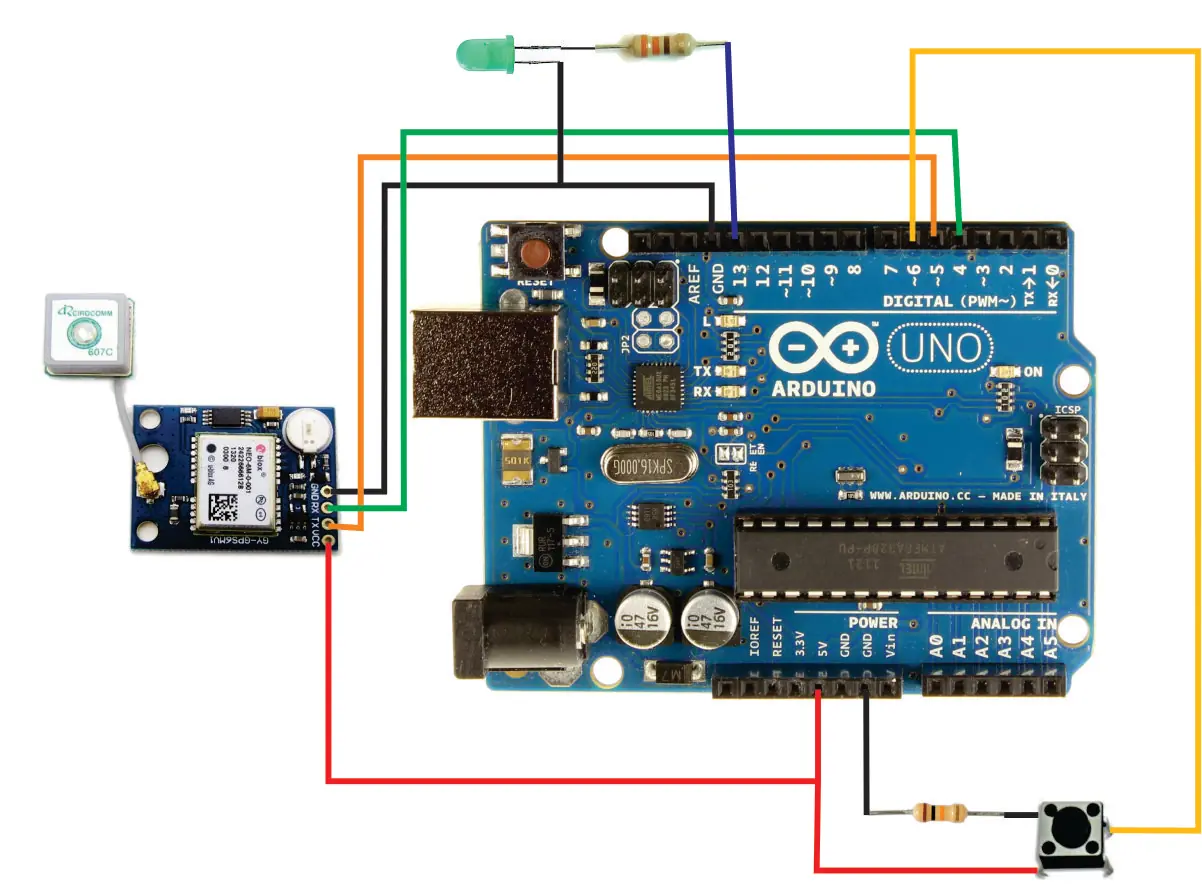

Diagrama de conexiones

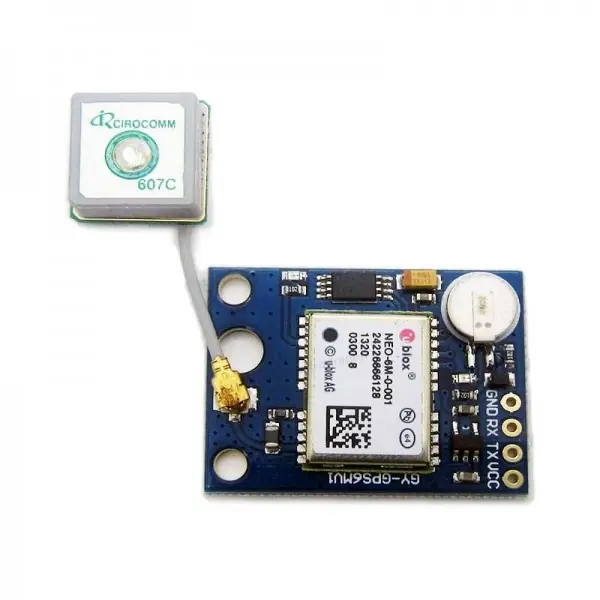

Gps Ublox Neo 6m
En la imagen pueden verse impreso el pinout de este módulo que hace fácil su conexión. Por defecto viene configurado una velocidad de 9600 bps
Hoja de datos
http://rogerbit.com/wprb/wp-content/uploads/2016/05/NEO-6_DataSheet_GPS.G6-HW-09005.pdf

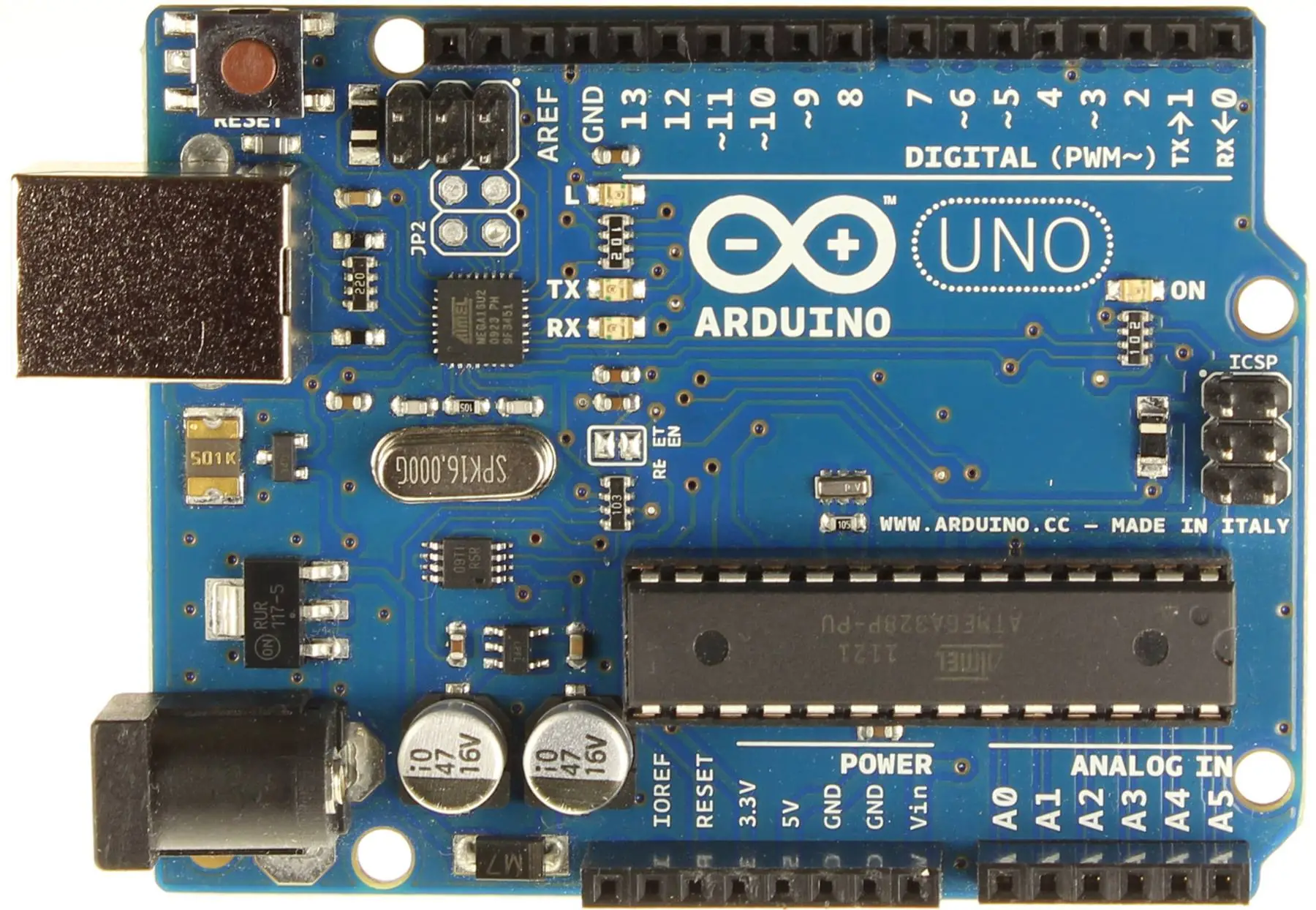

Arduino Uno
El pinout del arduino uno es totalmente compatible con el arduino uno, así que se puede acoplar directamente el sim900 sin ningún inconveniente de compatibilidad. El sim900 utlizado en este proyecto utiliza los pines 2 y 3 para la comunicación el arduino uno, aunque tiene unos jumper que permiten utilizar los pines 0 y 1 del arduino si se requiere.

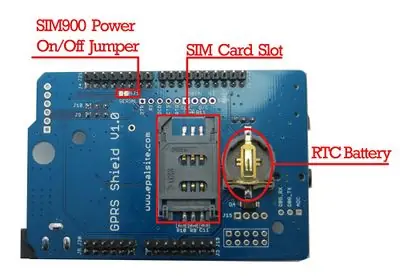

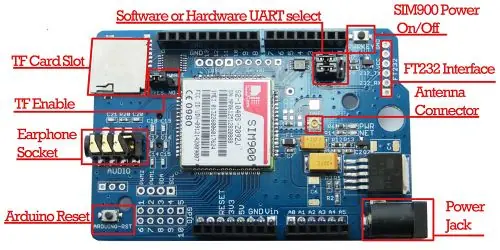

Modulo sim900
Este módulo permite el envío de mensajes de texto en este proyecto pero ademas tiene la posibilidad de hacer llamados telefónicos y conexiones a internet, tiene una ranura para colocar un sim de nuestra operadora, se le puede colocar una pila para mantener la hora ya que posee un rtc(real time clock) un reloj interno, y también un lector de memorias micro sd, por si necesitamos almacenar datos en una memoria micro sd, soporta comandos at.
Código fuente
http://rogerbit.com/wprb/wp-content/uploads/2016/05/boton_panico_sms_gps.rar
Este código fuente es el que vamos a subier al arduino, hay que tener en cuanta que en nuevas versiones del ide de arduino a presentado problemas al tratar de enviar el sms por lo que recomiendo usar el ide versión 1.05, aparentemente es un problema con la librería SftwareSerial que viene con las nuevas versiones de arduino por lo que recomiendo utilizar las librerías que dejo abajo para garantizar máxima compatibilidad.
Librerías
http://rogerbit.com/wprb/wp-content/uploads/2016/05/TinyGPS.rar
http://rogerbit.com/wprb/wp-content/uploads/2016/05/TinyGPS.rar
http://rogerbit.com/wprb/wp-content/uploads/2016/05/SoftwareSerial.rar
Recuerda que puedes apoyar mi canal simplemente sucribiendote, me ayudaría mucho a seguir haciendo videos, les dejo el link http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mi canal necesita de tu apoyo, un abrazo grande, desde rogerBit.com
Link del proyecto donde se iran publicando mejoras http://rogerbit.com/wprb/index.php/2016/05/18/boton-de-panico-con-gps-ublox-neo-6m-arduino-uno-y-modulo-sim900/
