Fusil Mauser
Una supremacía centenaria.

Cuando en 1840 apareció el primer fusil de cerrojo debido al alemán Dreyse nació un arma que se haría famosa dentro y fuera de los campos de batalla alcanzando un grado de eficacia no igualado por otras armas. Hoy, en cien años cumplidos por el modelo más significativo, el fusil Mauser 1898, conviene recordar y conmemorar el nombre genérico que designa a los de su estilo.
Paul Mauser en los primeros años del siglo XXLos principios nunca son fáciles y no le fueron ni para el fusil de cerrojo en general ni para los Mauser en particular. Aunque el padre de las armas de cerrojo fue Dreyse, su brillante idea y sus buenas realizaciones se han visto siempre ensombrecidas y casi eclipsadas por completo por quienes, sin ser progenitores, más hicieron por este tipo de armas: los hermanos Paul y Wilhelm Mauser.

Dreyse, con gran inventiva, desarrolló un sistema de percusión nuevo basado en un mecanismo llamado “llave de cubo”, nombrado así porque el mecanismo iba encerrado en un cilindro hueco. Este era sencillísimo, pues no tenia mas que una larga aguja percutora y un muelle, y carecía de martillo o perro; pero lo más importante de él era que podía adaptarse perfectamente a la retrocarga. La fuerza necesaria para iniciar la cápsula fulminante la tomaba la aguja del muelle que la rodeaba, que la impulsaba hacia delante al ser liberada al accionar el gatillo o disparador.

La llave “de cubo” a su vez contaba con una palanca cuya base encajaba en una escotadura de una acción o soporte del cañón de forma parecida a como hace el cerrojo de una puerta, de ahí el nombre genérico de las armas que adaptaron este sistema: fusiles de cerrojo.

Esa llave o cierre tenía la ventaja de permitir la retrocarga, es decir, que se podía cargar desde detrás en vez de por la boca del cañón, y con los componentes del disparo (cápsula fulminante, carga de pólvora y proyectil, además de un contenedor de cartón en este caso) ensamblados en una unidad o cartucho, no separados, lo que daba una gran rapidez y capacidad de fuego.

La munición de este fusil era singular. El pistón o cápsula fulminante iba situado en la parte trasera del proyectil que, a su vez estaba contenido en un taco de cartón (que era el que tomaba las estrías del ánima del cañón) y tenía forma de ovoide; después venía la carga de pólvora, por lo que la aguja percutora tenía que ser fina y larga para atravesarla y poder incidir en el pistón; por eso a este arma se la llamó también “de aguja”.

Mauser Kar-98 1898Aunque la idea era brillante e ingeniosa presentaba una serie de dificultades prácticas considerables. Por consumirse la carga de pólvora al quemarse directamente en la recámara sin nada que la obturara y la protegiera, a los pocos disparos se recubría de residuos que dificultaban la introducción en aquella de los cartuchos. Esto llegaba a tal grado que los soldados equipados con este fusil tenían que ayudarse para cerrar y abrir el cerrojo de una piedra, pues con la mano no resultaba fácil. La falta de obturación de la recámara hacía que escapasen de ella hacia la cara del soldado partículas incandescentes de pólvora si se disparaba con el arma en el hombre. Además la aguja, al tener que permanecer entre la carga de pólvora mientras esta se quemaba, se corroía y rompía con gran frecuencia y facilidad. inicio

Los hermanos Mauser inician su carrera.
En la época de la aparición, desarrollo y adopción del fusil Dreyse los hermanos Paul y Wilhelm Mauser, así como otros miembros de su familia, trabajaban en la fábrica de armas de un pequeño estado alemán, el de Württemberg, situado en la población de Oberndorf. Estos dedicaron sus esfuerzos a mejorar ese fusil coincidiendo sus trabajos con el nacimiento del cartucho metálico, que aplicaron a las armas que estaban diseñando. Otra importante mejora que aportaron fue la de hacer que el arma quedase montada y dispuesta para hacer fuego cuando se accionaba el cerrojo llevándolo hacia adelante.

Su primer prototipo, que no podían patentar por falta de recursos, fue visto por el norteamericano S. Norris, a la sazón representante de Remington en Europa, que se entusiasmó tanto con la idea que se decidió no sólo a promocionar el arma sino hasta a financiar los trabajos de los hermanos Mauser fuera de Alemania, en Bélgica. Estos respondieron a las esperanzas en ellos puestas creando un nuevo modelo en 1867 que fue patentado el 2 de junio de 1868 y que hoy se conoce entre los coleccionistas como Mauser-Norris, del que hay poquísimos ejemplares, casi todos en museos nacionales. Desgraciadamente, el apoyo de Norris tuvo que cesar, pues éste tenía que vender el Remington Rolling Block, lo que entraba en conflicto de intereses con su participación en el desarrollo y promoción del Mauser.

Esquema de los mecanismos principales de un fusil Mauser 71-84Los hermanos Mauser, faltos de apoyo económico, tuvieron que abandonar Bélgica y sus trabajos volviendo a su pueblo un tanto descorazonados, pero allí les esperaba una buena noticia. Una de sus armas, probablemente facilitada por Norris, había llegado a manos de los militares prusianos que vieron en ella un buen futuro por lo que llamaron a los investigadores, que diríamos hoy, ofreciéndoles un puesto de trabajo en la fábrica de Spandau para que siguieran mejorando el arma.
En diciembre de 1871, Prusia adoptaba oficialmente el fusil Mauser en sustitución del Dreyse al considerarlo sencillo, fácil y barato de fabricar y robusto, entrando en producción a principios de 1872.
No obstante, era un arma primitiva, ya que sólo se le podía disparar tiro a tiro y carecía inicialmente de expulsor, por lo que el soldado que lo usaba, para poderlo cargar de nuevo, tenía que ladearlo para que cayera la vaina del cartucho. inicio

A pesar de esto, el fusil Mauser 1871 fue un verdadero éxito, como demuestra el número de unidades vendidas a diferentes países que lo adoptaron oficialmente. Las fábricas en que se produjo fueron, además de la Mauser de Oberndorf, Spandau, Amber, Danzig y Erfurt en Alemania y Steyr en Austria. Fue adoptado como reglamentario por los ejércitos de Alemania, Turquía, Servia, China, Japón y Honduras.
Los tiempos cambian y se avanza en diferentes aspectos por lo que, a pesar de la bondad del Mauser 1871 pronto se echó en falta en él un sistema de alimentación y almacenamiento de munición de forma que se convirtiera de monotiro en arma de repetición. La cuestión no revestía ninguna dificultad técnica que no se pudiera solucionar y Mauser añadió esa opción a este modelo. El sistema elegido fue el de un depósito tubular con capacidad para ocho cartuchos y un elevador del tipo Winchester 66 que dio un excelente resultado. Fue adoptado por el ejército alemán en 1884 dándosele, por eso, la denominación de Mauser 71-84.

Los avances continúan
En 1886, los franceses, gracias al invento de la pólvora sin humo por su químico Vielle aplicado al fusil Lebel del cartucho de pequeño calibre (para la época) el 8 x 50 mm. R. dejaban anticuados a todos los demás, junto con sus municiones correspondientes.

Reservistas alemanes de maniobras en la I Guerra Mundial equipados con mauser 71-84La otra gran potencia que se disputaba con Francia la hegemonía continental de Europa (los intereses de Gran Bretaña eran ultramarinos merced a su potente flota de guerra y comercial), Alemania, no podía contemplar impasible cómo su armamento ligero portátil básico, el del fusilero granadero, quedase, de un solo golpe, relegado a un segundo plano e inmediatamente puso manos a la obra para remediar esto lo antes posible. En menos de dos años resolvió el problema gracias a una comisión de expertos que en tan poco tiempo desarrolló un arma y un cartucho que mejoraban claramente a los de su competidor y potencial (real también) enemigo; el arma era el fusil de cerrojo Comisión 1888 y el cartucho el 8 x 57 mm. J.

El fusil era mejor que el Lebel porque contaba con un sistema de almacenamiento y alimentación de la munición tipo Mannlicher de carga en bloque mediante cargadores o contenedores para cinco cartuchos, en vez del tubular que tenía el francés, que debía llenarse con cartuchos sueltos de uno en uno, mucho más lentamente. El cartucho, a su vez tenía vaina de ranura, sin reborde, siendo el primero de esta clase, lo que proporciona innegables ventajas tanto en la alimentación como en el almacenamiento, sobre todo en las armas automáticas que vendrían a continuación y en las que ya existían, como las ametralladoras.

Los Mauser mod. 1871-84 quedaron así anticuados, pero este fabricante reaccionó inmediatamente haciendo un esfuerzo monumental en investigación y desarrollo de nuevos fusiles y cartuchos sin desfallecer en ningún momento. inicio

En 1889 ya tenía Mauser un nuevo fusil especialmente diseñado para un cartucho propio de pequeño calibre y vaina de ranura, el 7,65 x 53 mm. desarrollado en 1888. Esta arma y cartucho fueron probados y adoptados por el ejército belga, pero al no poder Mauser servir el pedido que se le hacía por estar cumplimentando el del ejército turco, cedió los derechos de producción a una nueva empresa que se creó con ese fin y que llegó a ser la famosa Fabrique National D'Armes de Guerre o F.N.

Por otra parte, a Mauser se le presentaba un arduo problema con el importante contrato de suministro de armamento ligero al ejército turco. En él se especificaba que si, mientras se estaba cumplimentando éste, el fabricante desarrollaba un modelo mejor y más moderno, se transferirían a éste las unidades que aún faltasen por servir. De las 500.000 unidades del pedido inicial restaban por entregar 280.000 y Mauser, haciendo honor a la honestidad que siempre le caracterizó en todas su transacciones, dio esa opción a los turcos con el modelo 1890 que era ligeramente distinto del belga del 89.

Esas dos armas ya se pueden considerar en muchos aspectos como un Mauser moderno. Tenían cerrojo de una sola pieza, con dos tetones opuestos en cabeza. El sistema de almacenamiento y alimentación era ultramoderno, pues contaba con un depósito para cinco cartuchos en una sola hilera a continuación del guardamonte que se proyectaba relativamente poco hacia afuera de la línea general del arma y podía llenarse con cartuchos sueltos u organizados de cinco en cinco en una especie de pequeños soportes o "peines" que, situados en la parte superior de la acción del fusil, los enfilaba con un solo movimiento en el depósito. Este sistema de llenado se debía parcialmente al anglonorteamericano James Paris Lee, y era muy superior al Mannlicher que no admitía alimentación parcial del depósito, lo cual representaba una gran desventaja.

La diferencia entre el modelo belga 1889 y el turco 1890 radicaba en el cañón y su fijación a la madera de la caja o culata. En el primero, para prevenir la interferencia de la madera sobre el cañón al calentarse y dilatarse por efecto de los disparos iba rodeado de una envoltura tubular de acero. En el turco se sustituyó el tubo envolvente por un guardamano superior de madera y al cañón se le cambió el perfil que, en vez de tener una superficie exterior sensiblemente cónica (realmente de paraboloide), se hizo en tramos escalonados de diferentes diámetros, en disminución hacia la boca, con las holguras correspondientes en la culata que permitían su dilatación.

El sistema de extracción de este fusil estaba constituido por una uña extractora de fleje insertada en el lateral anterior del cerrojo; era muy sencillo y eficaz, pero presentaba el problema de la doble alimentación. Como la uña no entraba en la ranura o canal de la vaina hasta que el cartucho no estaba asentado en la recámara cabía la posibilidad, si no se llevaba completamente hacia adelante el cerrojo y se bajaba la palanca de accionamiento, que el cartucho alimentado quedase en ella suelto. Al llevar hacia atrás el cerrojo, no se extraía el cartucho y, al ir nuevamente el cerrojo hacia adelante, éste sacaba otro cartucho del depósito que no podía entrar en la recámara por estar ocupada por el anterior, con lo que no se podía cerrar el cerrojo ni hacer fuego, quedando el arma momentáneamente inutilizada; además, si el empuje dado por el cerrojo era suficientemente violento y coincidía el extremo del proyectil del segundo cartucho con el pistón fulminante del anterior podía producirse un serio accidente.

UNAS FOTOS DEL MAUSER EN GUERRA O EN ACCION:

( Equipo standar en la marcha )

( Panoramica )

( En la trinchera )

( Ataque )

( En accion )

( Controlando los barrios )

( Sniper aleman en accion )

( Soldado )

( Sniper aleman )

( Soldado aleman con una mauser )

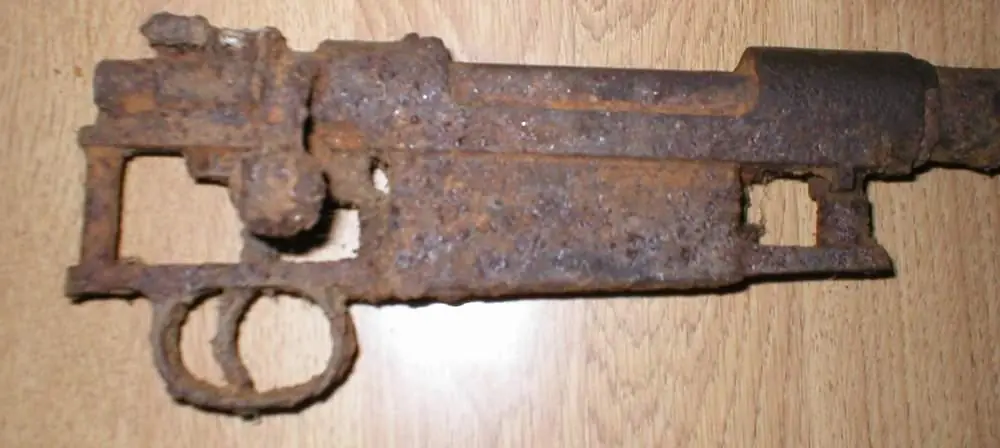

( Captura de un mauser )

( Mauser y la primera guerramundial )

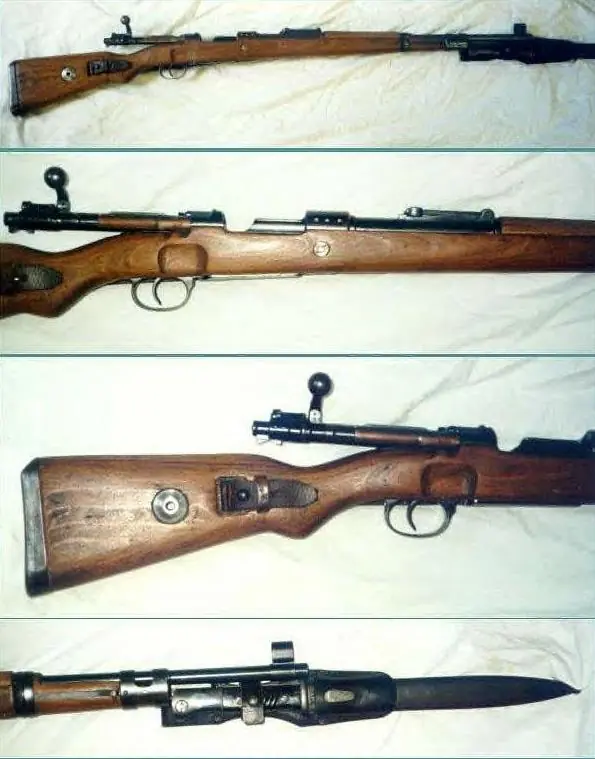

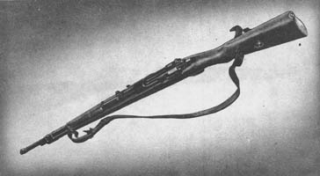

Rifle Mauser K98: el padre de los fusiles de cerrojo

El Mauser Kar 98 está considerado por muchos como el mejor rifle de la historia. Este apelativo se el concede fundamentalmente por dos motivos: su extraordinario diseño y su enorme precisión. Durante muchos años se convirtió en el arma referente de la infantería alemana, con la que desarrolló un papel primordial durante la Segunda Guerra Mundial. Tanto es así, que actualmente resulta muy común vincular la estrategia de guerra relámpago alemana (Blitzkrieg) con el uso de esta carabina militar. Un arma ligera, robusta y eficaz siempre dispuesta para entrar en combate.

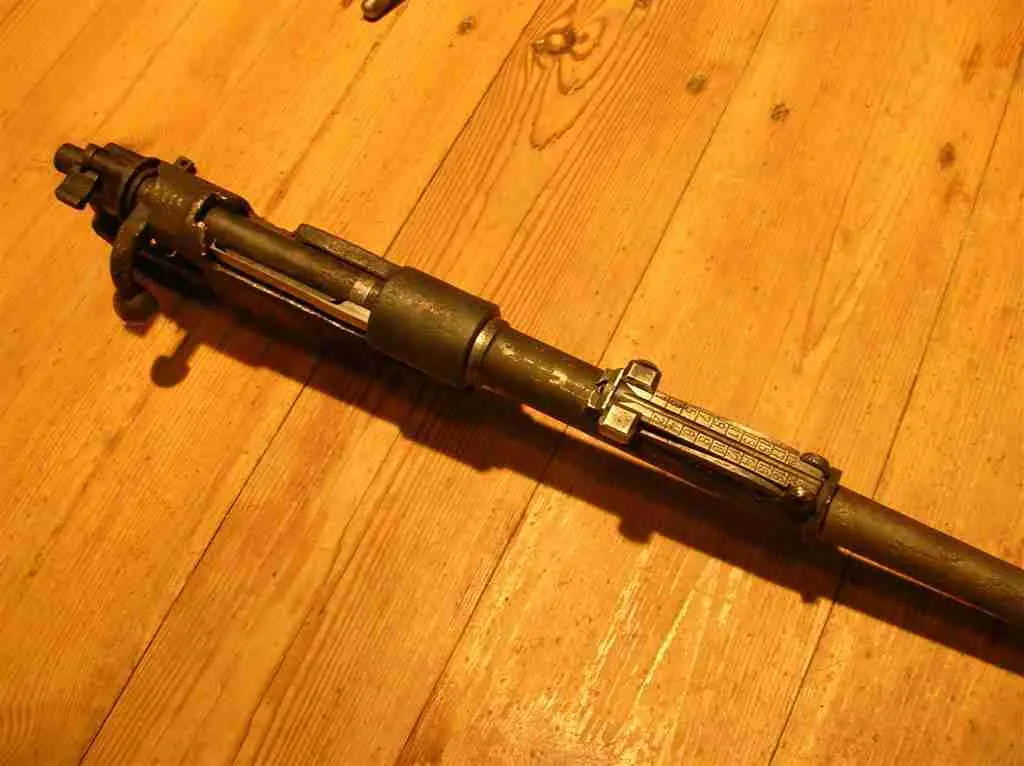

Detalles del mítico cerrojo del Mauser 98

El Mauser Karabiner 98 es en realidad una evolución de otro fusil histórico: el Gewehr 98. Con esta denominación se dio a conocer el rifle que utilizaron los soldados alemanes durante la Gran Guerra. Sin embargo, su excesivo tamaño, con una longitud total de 125cm, convirtió al Gewehr 98 en un arma obsoleta para llevar a cabo la “Blitzkrieg” (guerra relámpago). Esta revolucionaria estrategia militar requería un nuevo tipo de armamento ligero. En concreto, las autoridades del Tercer Reich precisaban disponer de un fusil más ligero y de dimensiones más reducidas que el Gewehr 98, con el objetivo de que facilitara a sus unidades de infantería su transporte masivo.

Rifles Mauser en la película "Salvad al soldado Ryan"

Bajo estos requisitos, en 1935 la casa Mauser lanzó lo que posteriormente sería considerado como uno de los mejores fusiles de la historia: el Mauser Karabiner 98. Su éxito fue instantáneo, pues apenas cinco años después de su lanzamiento, concretamente en 1940, se convirtió en el arma de dotación oficial del Ejército alemán.

El Mauser K98 se caracteriza fundamentalmente por su fiabilidad, su notable resistencia y su efectividad. Sin embargo, si existe una propiedad que identifica a esta legendaria carabina es su sistema de cerrojo. En este sentido, el cerrojo manual del K98 es probablemente uno de los sistemas más copiados y aplicados en otras armas largas a lo largo de la historia. Incluso en la actualidad, las armas de de cerrojo de nueva creación continúan utilizando el sistema diseñado por los técnicos de la firma Mauser.

Soldados alemanes manipulando el Mauser K98

Hablando del cerrojo del K98, y a pesar de que este sistema manual le convertía en un arma más lenta que la M1 Garand estadounidense, el rifle alemán siempre gozó de una mayor popularidad en el campo de batalla durante la II GM. Los francotiradores ayudaron a incrementar la fama de esta carabina alemana a la que se le podían incorporar diversas miras telescópicas. Pocos años después de su nacimiento, la Mauser Kar 98 traspasó las fronteras germánicas y llegó hasta España. Aquí fue utilizada por las fuerzas del Bando Nacional durante la Guerra Civil, fruto de la colaboración entre las tropas del general Franco y el Reich alemán. Hoy en día, todavía se pueden conseguir excelentes ejemplares de esta mítica carabina, cuyo valor entre los coleccionistas de este tipo de armas históricas es realmente elevado.

Soldado alemán con la versión sniper del K98

Ficha Técnica
-Calibre: 8x57mm
-Capacidad de carga: 5 cartuchos
-Longitud total: 110 cm
-Longitud del cañón: 60 cm
-Peso: poco más de 4 kg

RIFLE MAUSER ARGENTINO ?

Departamento de Guerra y Marina
Buenos Aires, Octubre 11 de 1892

El presidente de la República, decreta:

* Artículo 1º
Apruébese la descripción del fusil "Mauser modelo Argentino 1891" presentada por la comisión Técnica de Armamento, bajo cuya inspección ha sido hecha en Europa la fabricación de dicho fusil.

* Artículo 2º
Autorízase a esta Comisión para proceder a la impresión, a fin de ser distribuida oportunamente por el Estado Mayor General y avísese en respuesta.

Pellegrini - N. Lavalle

Departamento de Guerra y Marina
Buenos Aires, Diciembre 29 de 1891

Vista la Instrucción sobre la nomenclatura, funcionamiento del, mecanismo desmontaje, re-montaje, limpieza y conservación del fusil "Mauser modelo Argentino 1891" elaborada por la Comisión Técnica de Armamento y aprobada por decreto del Superior Gobierno de fecha 11 de Octubre, y:

* Considerando, que es indispensable reglamentar la limpieza y conservación de la nueva arma con que ha sido dotado el ejército, así como establecer una base uniforme en los términos que deben usarse para designar las diferentes partes del fusil y sus juegos de accesorios;

* Considerando, igualmente, que con dicho fusil serán dotadas las tripulaciones de los buques dela Armada,
El Ministro de Guerra y Marina, resuelve:

* Artículo 1º
La presente instrucción deberá regir estrictamente en lo sucesivo en los cuerpos de Infantería e Ingenieros del Ejército, así como en la Armada Nacional y deberá, igualmente servir de texto en los establecimientos de enseñanza militar.

* Artículo 2º
Pase a sus efectos a los Estados Mayores del Ejército y la Armada.

Victorica

Generalidades

El fusil Mauser Argentino 1891 es un arma de repetición de calibre 7mm, 65. Su mecanismo de cierre esta constituido por un cerrojo de movimiento combinado.

En regla general, con esta arma no se empleará otro tiro que el de repetición, es decir, la carga múltiple. Sin embargo, las condiciones del arma son tales, que no solamente permite completar la carga de su almacén, sino igualmente emplearla como arma de tiro a tiro, o bien, conservando una reserva de cuatro cartuchos en el almacén, completar sucesivamente su carga, introduciendo un cartucho cada vez en él, hasta que sea oprimido por sus labios.

El almacén puede contener cinco cartuchos y se encuentra colocado debajo del cajón de mecanismo; su aprovisionamiento se hace por medio de un cargado completamente independiente del mecanismo de repetición.

El culote del cartucho es con garganta y sin reborde. El cartucho no se aloja completamente en la recámara.

Longitud total del fusil: 1235 mm

Longitud total del fusil con sable bayoneta: Rem 1 ½1635 mm

Longitud del cañón : 40 mm

Longitud del cartucho: 78 mm

Peso del fusil sin sable bayoneta: 3900 grs

Peso del fusil sin sable bayoneta almacén lleno: 4035 grs

Peso del sable bayoneta (alumn.): 515 grs

Peso de la vaina: 192 grs

Peso del cartucho: 27 grs

Peso de la bala: 13 grs

Peso del cargador: 6 grs

Distancia de la cantonera al centro de gravedad del fusil, sin sable bayoneta, almacén vacío: 565 mm

Distancia de la cantonera al centro de gravedad del fusil, sin sable bayoneta, almacén lleno: 560 mm

Velocidad del proyectil, a 25m de la boca, con el cartucho de guerra reglamentario: 635 m p. Seg

Flecha de trayectoria de 500 m: 1352 mm

Flecha de trayectoria de 600 m: 2164 mm

Cuatro rayas de izquierda a derecha con un paso de: 250 mm

Longitud de la línea de mira: 642 mm

La bala da en el primer segundo: 2540 vueltas

Alcance máximo con 32° de elevación: 3900 m

El alza está graduada hasta: 2000 mts

Perforaciones

* A 50 m: plancha de acero Krupp ordinario, de 10 mm
* A 125 m: plancha de buen hierro laminado de Suecia, de 8 mm
* A 250 m:: plancha de buen hierro laminado de Suecia, de 5 mm
* A 100 m: 1 m 080 de abeto
* A 300 m: 0 m 736 de abeto
* A 600 m: 0 m 439 de abeto
* A 900 m: 0 m 332 de abeto
* A 1200 m: 0 m 228 de abeto
* A 2000 m: 0 m 140 de abeto

Para ser protegido a 50 m por un parapeto de arena, deberá tener este un espesor mínimo de 0m800.

A 3500m, con 23° de elevación las balas agrupan en una superficie de 25 m de base por 70 m de altura y penetran en la tierra arenosa 0m200.

Es realmente hermoso apreciar como con maestría y sencillez los creadores de esta maravillosa arma estudiaron sus prestaciones.

BLOQUEOS DEL MAUSER:

---------------1------------------------------2------------------------------3---------------

1_: Bloqueado.
2_: Bloqueado pero podes recargar.
3_: Preparado para disparar.

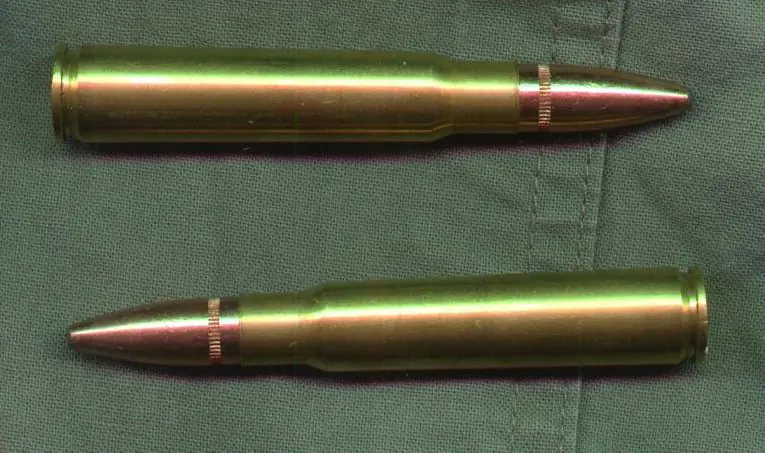

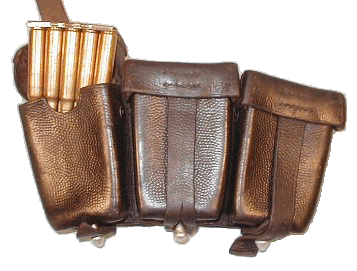

LAS MUNICIONES DEL MAUSER:
