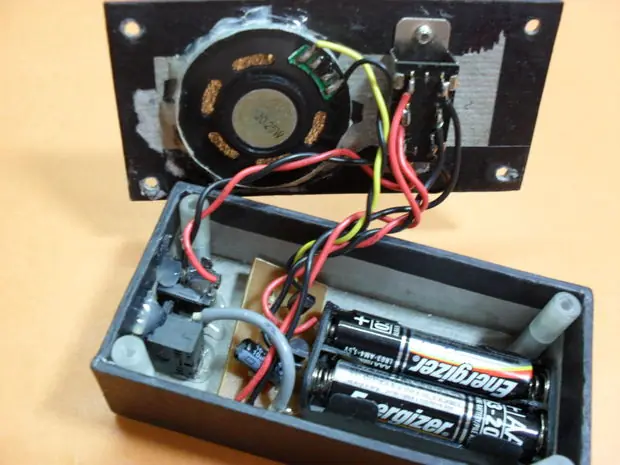

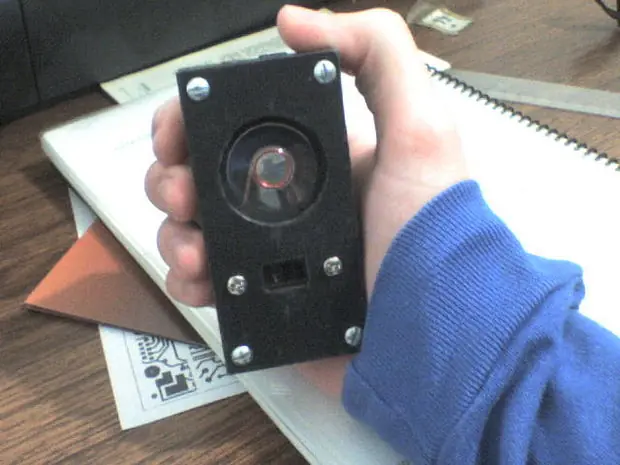

amplificador de bolsillo recargables
En este instructivo que va a tratar de describir cómo hacer un amplificador sencillo de bolsillo recargables.
Se trabaja con solo dos transistores de baja potencia y dos baterías de níquel metal hidruro (Ni / MH).
El caso se hace con 3 mm de cartón para lo que es lo más ligero posible.
Pd: Soy de Argentina para que me haga saber por cualquier error gramatical

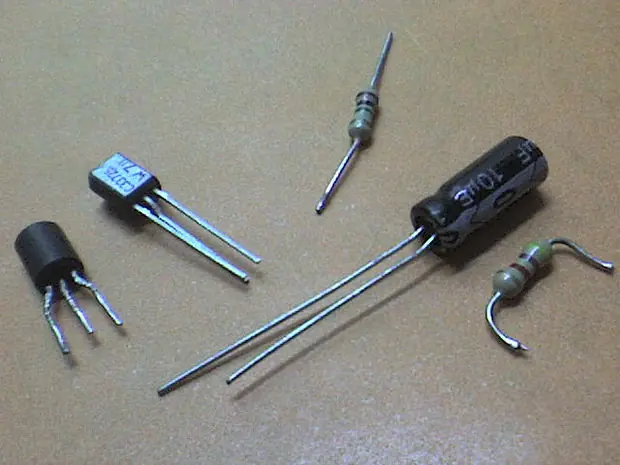

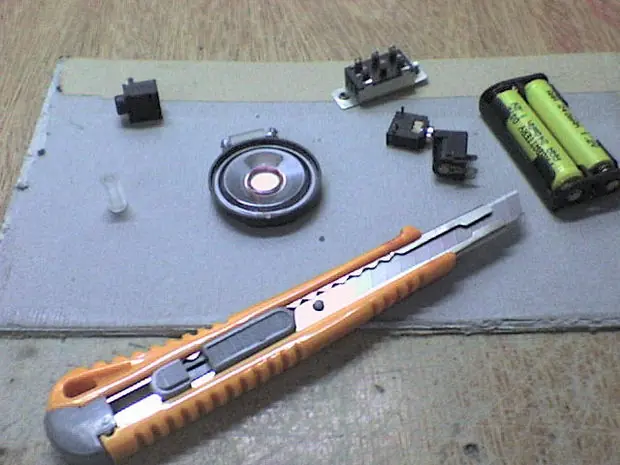

Paso 1 Materiales
Para el caso:
Un pedazo de cartón de 3 mm
Un cortador
Un poco de pegamento
Tornillos
Separadores
Para el circuito:
R1 = 4k7 resisor (rojo violeta amarillo)
R2 = resistencia de 1M (verde marrón negro)
Q1 = BC548 o 2N3904
Q2 = BC327 o 2N3906
C1 = 10uF condensador
2 pilas AAA
Extras:
Un cargador de baterías
Un cable para conectar el amplificador a la fuente de sonido
Un cable para conectar el amplificador a su cargador
Paso 2 Hacer el caso
papel negro
http://www.instructables.com/static/img/pixel.gif

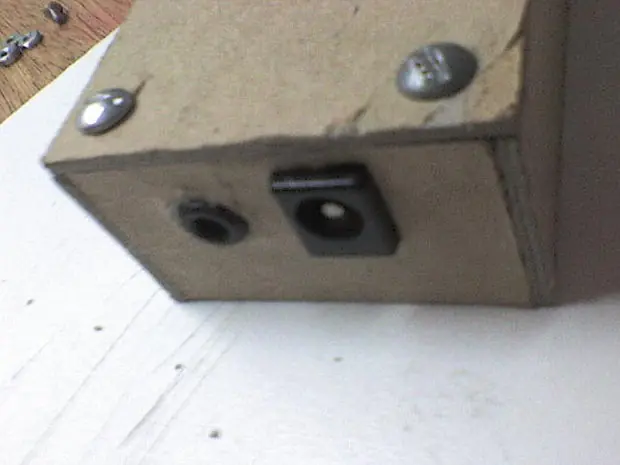

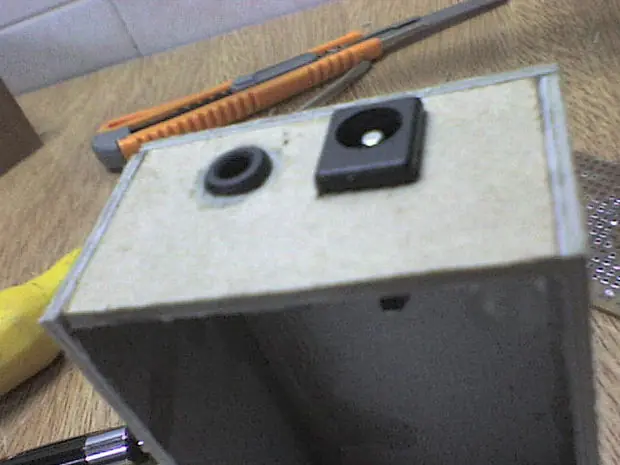

El lado trasero

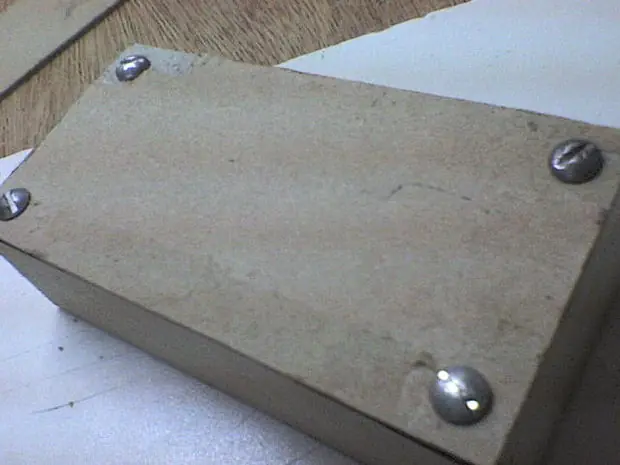

Revés

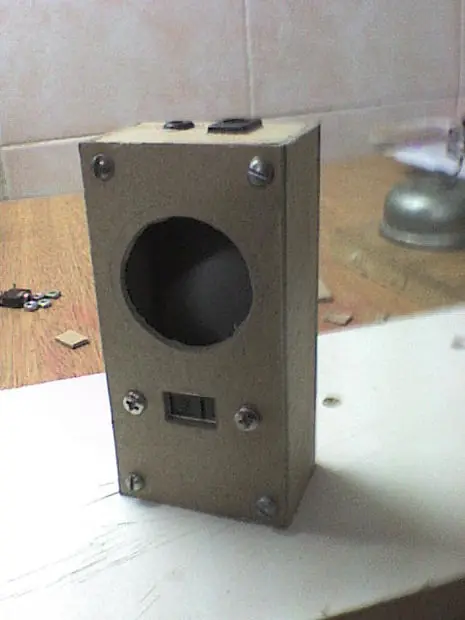

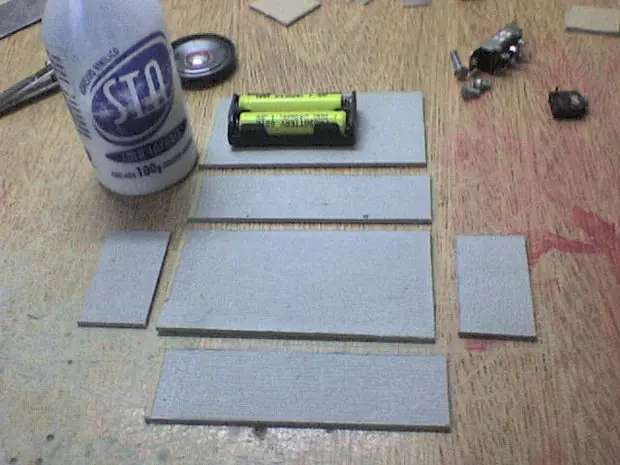

Cortar 6 hojas de cartulina.
Tamaños:
2 plazas de 46mm x 90mm
Dos cuadrados de 90 mm x 24 mm
Dos cuadrados de 24 mm x 40 mm

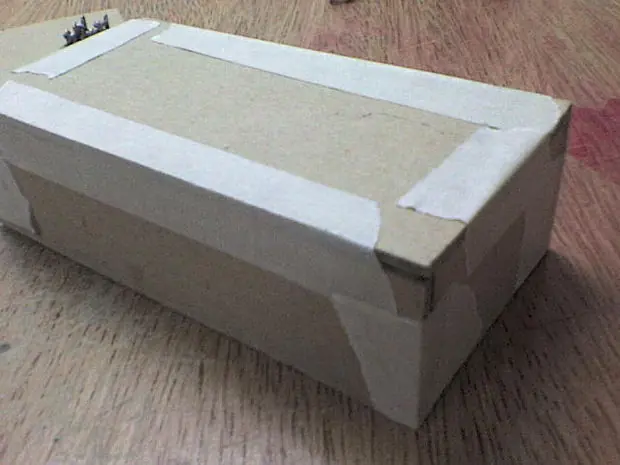

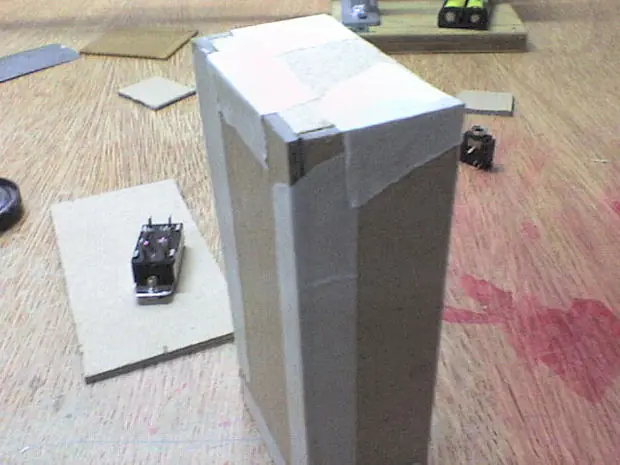

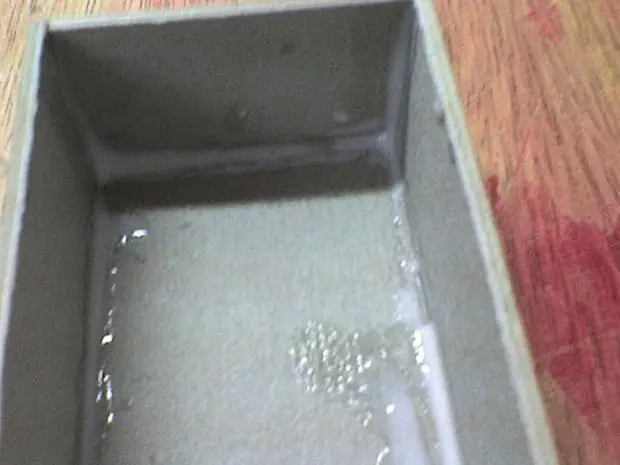

Póngalas juntas con cinta y pasta con un poco de pegamento.
Cuando el pegamento se seque despegar la cinta.

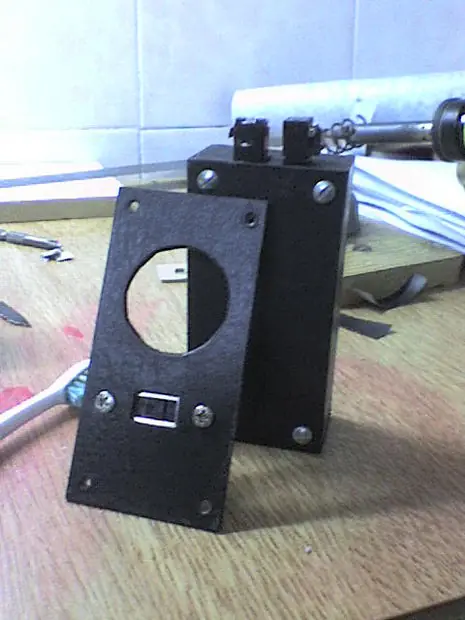

He utilizado un gran pedazo de papel negro para ver mejor.

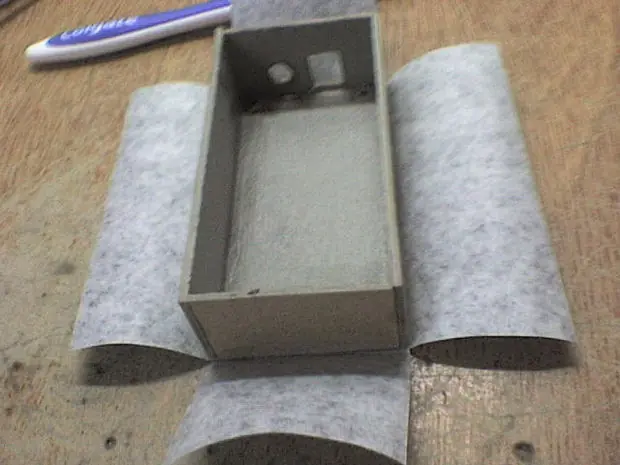

Tienes que pegar el papel negro alredeor del caso como en la imagen.

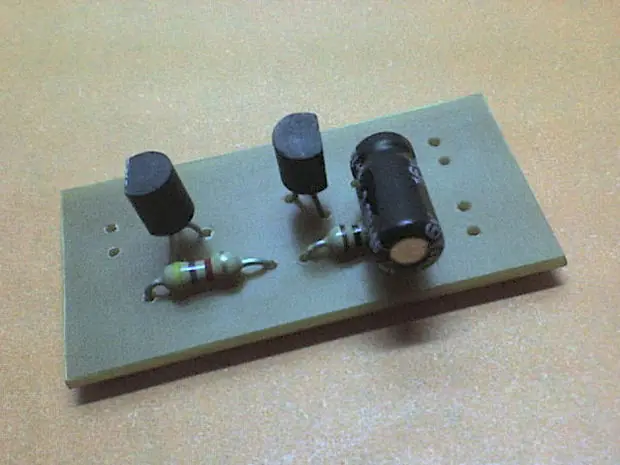

Paso 3 Hacer el circuito
Es un proceso más sencillo que hacer el circuito.

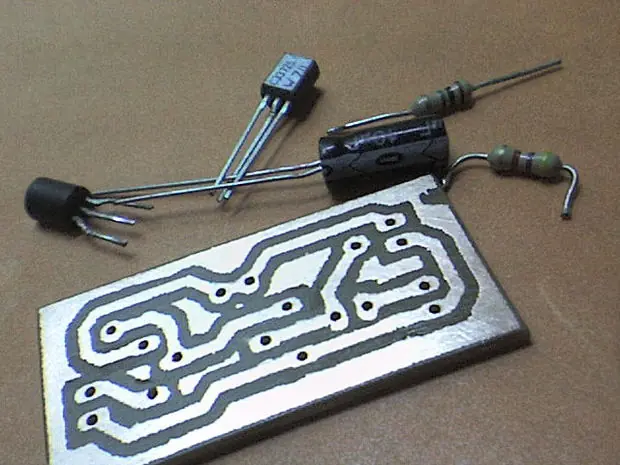

En primer lugar usted va a necesitar para hacer el PCB.
Puede hacerlo con tabla de método que usa el pdf o el uso de la forma en que siempre uso.
El PCB está diseñado para los transistores antes de Cristo por lo que si lo que tienes que usar el 2N3904 y el transistor 2N3906 ser un poco con cuidado los terminales.
R1: resisor 4k7 (rojo violeta amarillo)
R2: resistencia de 1M (verde marrón negro)
Q1: BC548 o 2N3904
Q2: BC327 o 2N3906
C1: 10uF condensador

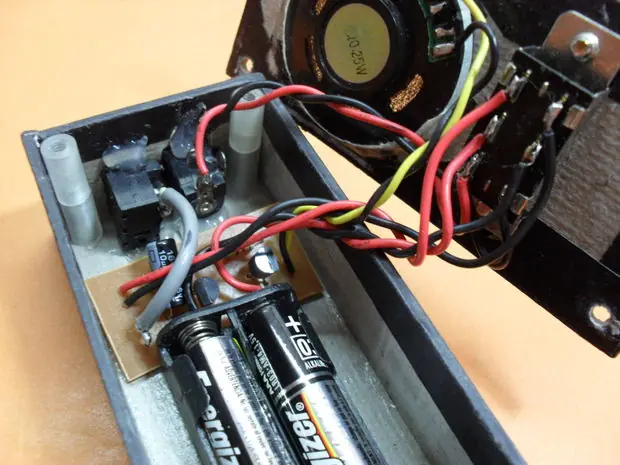

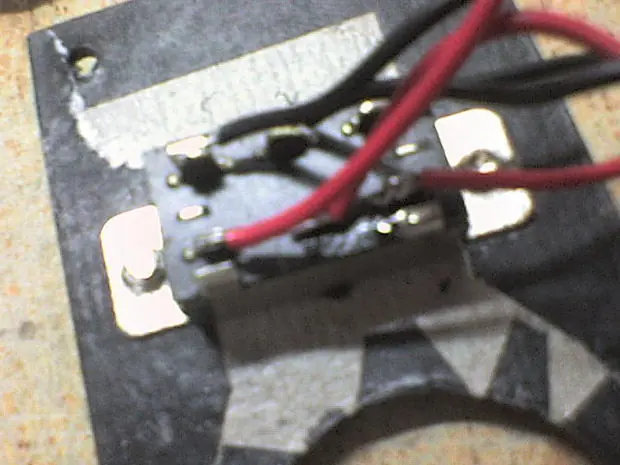

Paso 4 El interruptor

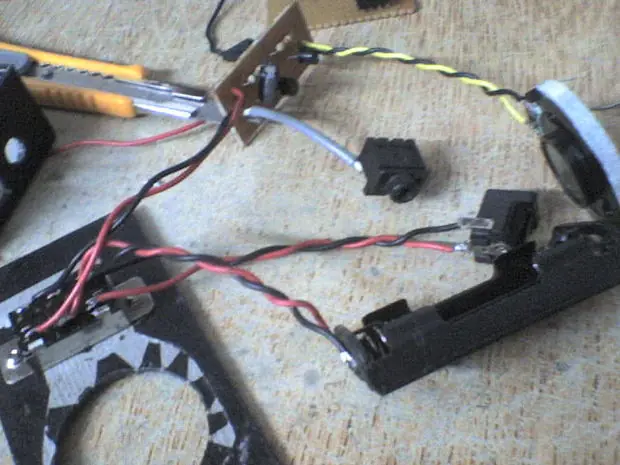

El conmutador selecciona Transcurrirá sobre el modo y el modo de carga (apagado).
Si no se hacen recargable y que va a utilizar las baterías comunes sólo tiene que utilizar una normal de encendido / apagado
Paso 5 La posición de carga

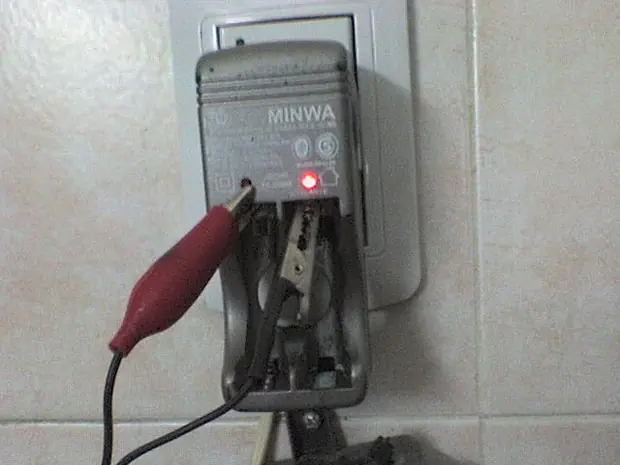

la luz roja indica que esta cargando
En realidad, el modo de carga no es realmente necesario, pero es realmente útil porque no es necesario desmontar el sistema para cargar las baterías.

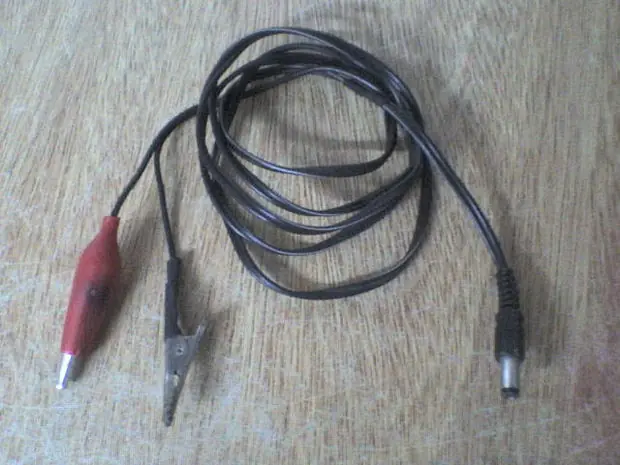

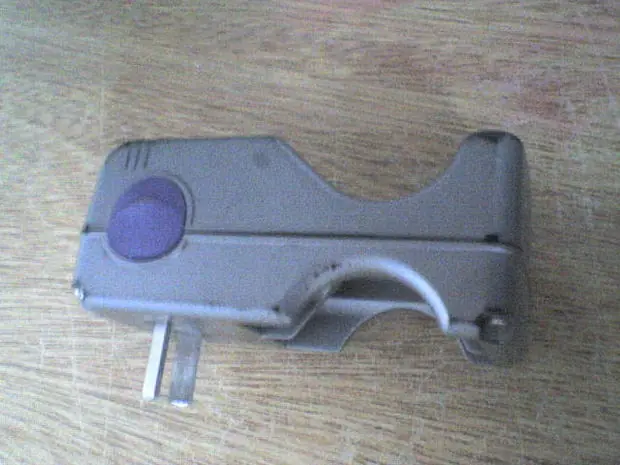

Usted va a necesitar para hacer un cable para conectar el cargador al amplificador.
Este cable es muy fácil de hacer.

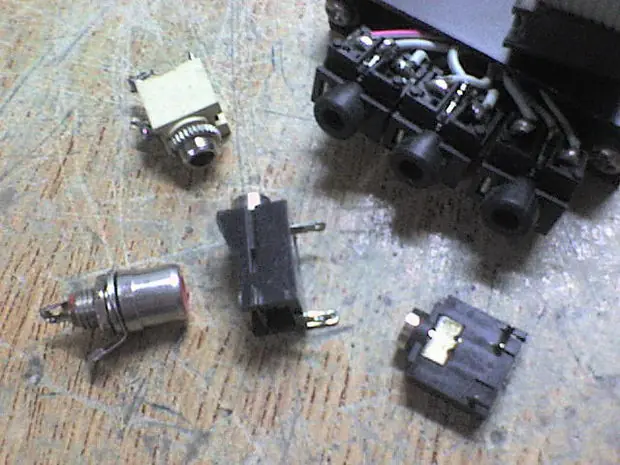

En un lado utilizar dos pinzas para la conexión al cargador (puede soldar este terminales directamente al cargador si vas a usar el cargador sólo para este amplificador) y en el otro lado de una toma para el enchufe que usted eligió para la posición de carga
Paso 6 La posición de audio
Cuando el interruptor está en la posición de audio del sistema está listo para ampliar.

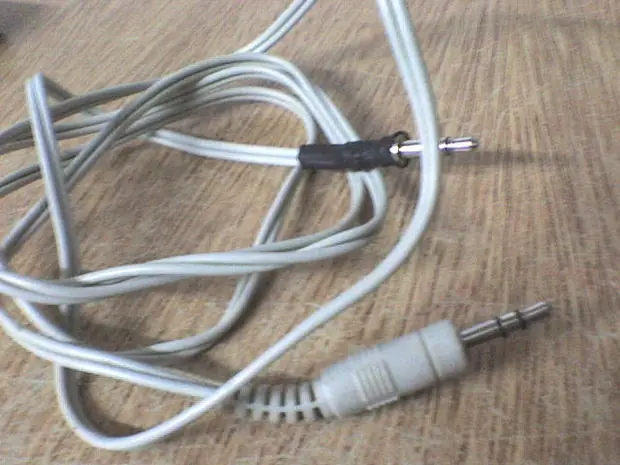

Sólo tiene que conectar un cable Transcurrirá el amplificador y la fuente de sonido.

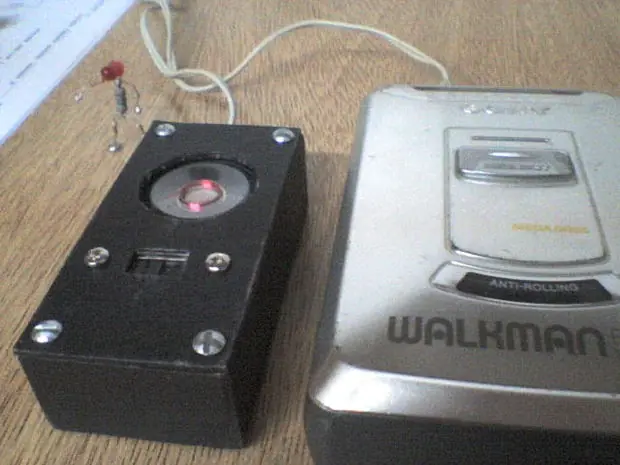

paso final
Eso es todo.
Para un sistema estéreo que tiene que hacer uno de estos canales para cada uno.
La salida de audio no es suficiente para dar una fiesta, pero es suficiente para compartir tu música con tus amigos.
En este instructivo que va a tratar de describir cómo hacer un amplificador sencillo de bolsillo recargables.
Se trabaja con solo dos transistores de baja potencia y dos baterías de níquel metal hidruro (Ni / MH).
El caso se hace con 3 mm de cartón para lo que es lo más ligero posible.
Pd: Soy de Argentina para que me haga saber por cualquier error gramatical
Paso 1 Materiales
Para el caso:
Un pedazo de cartón de 3 mm
Un cortador
Un poco de pegamento
Tornillos
Separadores
Para el circuito:
R1 = 4k7 resisor (rojo violeta amarillo)
R2 = resistencia de 1M (verde marrón negro)
Q1 = BC548 o 2N3904
Q2 = BC327 o 2N3906
C1 = 10uF condensador
2 pilas AAA
Extras:
Un cargador de baterías
Un cable para conectar el amplificador a la fuente de sonido
Un cable para conectar el amplificador a su cargador
Paso 2 Hacer el caso
papel negro
http://www.instructables.com/static/img/pixel.gif

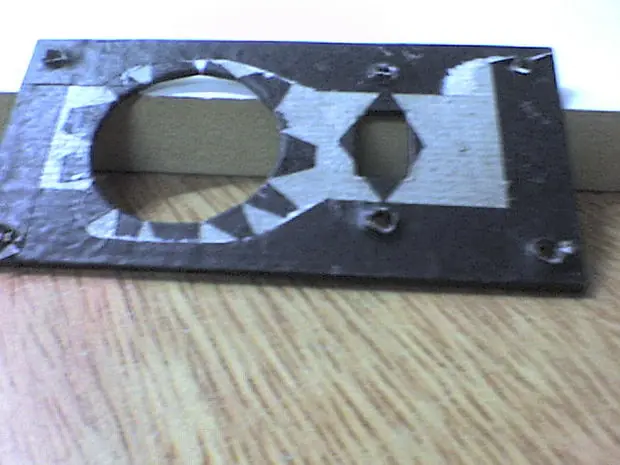

El lado trasero
