Bueno amigos taringueros hoy les traigo un tutorial de como hacer una antena de Wifi Casera!!
La más interesante de todas (a mi parecer) os la pongo completa, el resto os dejo que la visitéis en sus respectivos lugares de origen. Bueno empecemos, os presento a la madre de todas las antenas wifi, seguramente muchos de vosotros habréis oido hablar de la antena wifi con una lata de Pringles, pues esa es, con todo lujo de detalles.
1- Materiales
- 1 barra roscada de 140 mm de largo y 3 mm de grosor.
- 2 tuercas de fijación de 3 mm.
- 5 arandelas de 30 mm de diámetro total y 3 mm de diámetro central.
- 4 tubos metálicos huecos de 30 mm de longitud y como mínimo 3 mm de diámetro interior.
- 1 conector Hembra – Hembra SMA.
- 1 conector SMA macho.
- 1 conector SMA macho inverso (RP-SMA).
- 1 aguja.
- 1.5 m de cable coaxial RG58.
- Lata de patatas Pringles (de las largas).
- 2 tapas de la lata de patatas Pringles.
2- Herramientas!!
- Regla.
- Tijeras.
- Cortador de tuberias.
- Sierra de metal.
- Punzón.
- Cutter.
- Soldador de punta.
- Pistola de silicona caliente.
- Crimpadora de BNC.
3- Procedimientos O Pasos
3.1.- En primer lugar, cortaremos el tubo en 4 trozos de 30 mm de largo cada uno (si ya los comprasteis cortados, saltaos este punto). Después la barra roscada en 140 mm de largo, nos quedaría la suma perfecta (con unos mm de margen de error), teniendo en cuenta que las arandelas, las tuercas y las tapas de plástico miden respectivamente 1,6 mm, 2 mm y 0,5 mm de longitud. En la segunda foto podemos ver muy bien explicado la posición de las piezas en la barra roscada.
Nota: Como es lógico, para poder montar las tapas de plastico, debemos hacer unos agujeros del mismo diámetro que la barra con rosca (3 mm), e insertarlas en la posición que indica el esquema de arriva, también tened en cuenta que la segunda tapa de plástico (la que está en el centro del esquema) deberemos cortarle los bordes con la finalidad de que tenga el mismo diámetro que el interior de la lata de Pringles, esto es unicamente para que no se nos mueva la antena por dentro y dejarla bien centrada. Acordaos también que cuando tengáis el montaje del esquema terminado, debéis apretar bien las turcas de los estremos, para evitar desajustes innecesarios.
Después de todo esto, el resultado sería algo así:
3.2.- Ahora empezaremos a modificar la lata en sí, limpiala sin agua (ya que podrías deshacerla), y hazle un agujero a 80 mm desde el fondo de la lata para colocar ahí el receptor. El agujero debe encajar a la perfección con el conector Hembra – Hembra SMA, así que tened mucho cuidado con esto. De todas formas, si veis que no os queda muy bien, siempre podéis fijarlo con un poco de silicona o un par de roscas para el conector.
Cuando hayamos comprobado bien que todo encaja, sacaremos el conector para prepararlo. Cojemos la aguja que teniamos preparada y le cortamos los dos estremos (también podemos utilizar un hilo de cobre de la misma longitud), la colocamos en el conector, procurando que haga contacto con el hilo central y no con los bordes del mismo, y a continuación la fijamos rellenando con silicona el interior del conector. Acordaos al terminar que debemos comprobar la continuidad entre un estremo del cable y el otro y que no existe cortocircuito entre los dos polos del cable, todo ello lo haremos facilmente con el polímetro.
Nota: Una vez terminado y colocado en el interior de la lata, deberemos comprobar que la espiga no sobrepasa la mitad del diámetro de la lata, ya que esto implicará perdida de señal (podemos graduarlo facilmente con las tuercas que sujetan el conector o cortando la espiga un poco). Después de esto, ya podremos colocar el colector en el interior de la lata, comprobando que no toque la espiga, pero que quede cerca.
3.3.- (Esta parte la podemos suprimir, si compramos el cable ya hecho) Ahora nos liaremos con el PigTail (básicamente es el cable que va desde la antena hasta la tarjeta wifi), utilizaremos el cable coaxial RG58, que tiene una pérdida de 81 dB por cada 100 m.
Para empezar, pelaremos las dos puntas del cable, teniendo mucho cuidado de colocar bien los dos polos y que no se toquen, como se muestra en la imágen, opcionalmente, podemos soldar el hilo central del cable para una mejor conductividad.
A continuación podremos introducir el cable en el conector, colocando bien el pin correspondiente en el propio núcleo del mismo. Recortamos la malla sobrante para que no haga contacto con nada después de crimpar el conector, y finalmente, crimpamos el conector para dejarlo bien fijo. Repitiremos este proceso con el otro estremo del cable y obtendremos este resultado:
Ahora lo único que nos queda por hacer es conectarlo todo y probar los resultados. Si casualmente no os sirve el conector que va en la parte de la tarjeta Wifi, siempre podéis comprar una adaptador, los hay de todo tipo. Si tenéis un portátil y no sabéis como conectar esta antena, os recomiendo que os paséis por este tutorial que lo explica muy bien.
Y ya sabéis, cualquier duda, pasaos por el foro, que os responderé lo más rápido posible. También os dejo el manual en pdf confeccionado por Como Hacer.
4- Recopilacion de Antenas Wifi!!
Antena biquad Con CDs!
Antenas para redes wireless para 2.4Ghz. hay muchas y de muchos tipos, lo fácil sería comprarlas pero también esta la posibilidad de construírsela uno mismo.
Por normal general hay que ser muy estricto con las medidas y el material y hay muchos modelos que cuestan encontrar el material, pero quien no tiene dos cds y un trozo de cable de antena de televisión?
MATERIALES
2 CDs.
1 Trozo de papel de plata.
50 cm aprox. de cable de antena.
1 Conector N hembra.
Un poco de cinta.
Pasos !
Ponemos el papel de plata en la mesa con un CD encima para recortar un circulo de papel de plata igual que un CD.
Uno de los cds lo tuve que calentar el centro para agrandarlo un poco para que pasase el conector N, después los puse primero un cd después el conector N, el papel de plata y el otro cd, haciendo un emparedado con el papel de plata y el conector N, después le puse un poco de cinta para que no se abriese.
Ahora nos queda hacer los rombos con el cable. Pelamos el cable de antena para quedarnos con el cobre, le tenemos que dar la forma exacta, 2 cm de altura desde la base del conector N después 32 mm cada lado de los rombos, cuando este cerrado el circulo lo estañamos y lo soldamos a la superficie del conector " cuesta mucho" después cogemos otro trozo y unimos el centro del conector con los rombos.
La antena ya esta echa, pero para protegerla mejor yo la incrusté en una tarrina de cds.
Esta antena es más o menos de 5 dbi direccional, pero es ideal para ponerla con una parabólica con lo que gana bastante.
Hice una prueba, por un lado una senao de 100mw con una guiaondas ranurada de 8x8 y por el otro una senao pcmcia también de 100mw con la biquad-cd a unos 250m atravesando dos paredes y un árbol, se conectaba perfectamente.
Ya no hay escusa para no hacerse una antena, animo!!.
Antena omnidireccional de cuarto de onda "Omni-araña"
para 2.4GHz / 802.11b / WiFi / WLAN
He fabricado esta antena omnidireccional, apodada la "Omni-araña", gracias a un diagrama que he encontrado en un libro viejo. Una vez que he escalado el diseño a la frecuencia correcta, lo he construido para ayudar a aumentar una red wireless comunitaria 802.11b montada en un coche, de manera barata y efectiva. El prototipo original todavía funciona, después de unos 3 años de uso. Este documento explica como se ha fabricado.
1- GENERALIDADES
He construido la antena omnidireccional usando un conector tipo N hembra para chasis (con base cuadrada y agujeros para tornillos) y trozos cortos de alambre de alambrada soldados a cada agujero de tornillo. El elemento transmisor (el alambre soldado al centro o conductor) tiene un cuarto de onda (32 milimetros) asi como cada uno de los planos de tierra (cuatro, soldados alrededor del cuerpo del conector). Cada plano de tierra fue cortado al largo específico y doblado a 30 grados por debajo de la horizontal para intentar igualar la impedancia de 50 Ohms (ver la nota sobre impedancia debajo).
2- CONSTRUCCION!

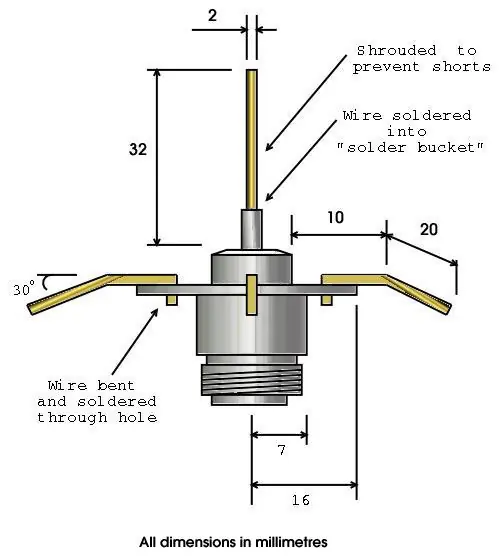

2.1. El cuerpo de la antena - un conector tipo N hemba para chasis
El conector tipo N hemba para chasis se puede conseguir en Amidata (Cables y Conectores > Conectores - RF / Coaxial > Conectores N > Con Baño de Níquel, de Radiall) y su costo es de € 3,66 (código RS 295-6898).
2.2. El alambre
Realizamos algunos prototipos con alambres más finos (par y tierra de instalaciones domésticas, 16 Amps), pero las antenas resultaban demasiado débiles para almacenar o usar confiablemente. Terminamos por usar el alambre más grueso y rígido que entrara en los agujeros del conector tipo N. Sólo puede doblarse con un buen par de alicates, lo que significa que se mantendrá en su sitio, aún con un ave grande posada sobre él.
2.3. La soldadura de conexiones
Soldar al orificio de soldadura en el centro del conector fue fácil, ya que viene pre-estañado. Si embargo no es fácil soldar en los agujeros para tornillos del cuerpo del conector. El área que les rodea necesita una buena lijada para dejarla rugosa, luego estañar hasta que el estaño esté líquido y luego soldar el alambre a los agujeros hasta que se una todo mientras el conector está caliente. Esto significa que el conector se pone realmente caliente (asegurarse de que el conector esta seguro y bien sujetado - un torno de banco, mordaza grip, tenaza de fijación), afortunadamente el dieléctrico (plastico aislante) no se derritió, como sucedió con los conectores baratos. Todas las conexiones de soldadura fueron probadas "zarandeando" los alambres una vez se enfriaron - una prueba muy contundente!.
He recibido muchos correos de personas que han construido este diseño con buenos resultados, algunos de ellos con mejor aspecto que el del prototipo de arriba. Después de construir el primer prototipo me he comprado un soldador de 80 Watts (aunque sin control de temperatura), lo que ha hecho más fácil la parte de soldadura, por lo que recomiendo usar soldadores de no menos de 80 Watts.
Esta foto me la han enviado (agrandar imagen). La antena fue construida por Arturo un viejo amigo, gracias por la foto. Está hecha de varillas de latón de una tienda de bricolaje, tubo termorretráctil y una soldadura muy chula! (usó un soldador de 135 Watts).
2.4. Aislamiento
El conductor central está recubierto por el plástico exterior que saqué a un cable del mismo calibre. Inicialmente no llegaba hasta abajo, hasta el dieléctrico (la brecha se aprecia en las fotos al inicio del documento)
Desde entonces el tubo termorretráctil se ha convertido en mi favorito para aislar, es más efectivo y fácil de colocar y se puede poner en todo el conector, justo hasta el comienzo del dieléctrico. Ten cuidado de cortarlo recto y parejo, para no dejar grietas al calentarlo, ya que las grietas pueden extenderse con el tiempo.
3. Impedancia
Esta antena debería tener una impedancia de 50 Ohms.
Algunas personas que realizaron este diseño utilizando un angulo de 45 grados me han escrito para decirme que ese angulo funciona mejor para dar 50 Ohms. Si la impedancia no es la correcta es posible dañar el amplificador o la tarjeta 802.11 a la que esté conectada.
El prototipo original (con los angulos de 30 grados) todavía funciona, después de un año y medio de uso. Aunque mirando las fotos, los prototipos podrían tener algo más tipo 45 grados. Ambos funcionan bien de todas maneras. He arreglado una a ojo en el campo, luego de sufrir daños mientras lo usaba en una jinrikisha con internet, y siguió funcionando bien. Investigaré el tema de los angulos con más detenimiento.
Idealmente debería utilizarse un medidor de relación de ondas estacionarias (ROE o SWR en inglés) para ajustar la antena una vez construida.
4. Resistencia al agua
Hasta el momento esta antena no ha necesitado ser aislada para resistir al agua.
Para montarla temporalmente a la intemperie se puede sellar la junta entre los conectores N con cinta de teflon (Politetrafluoroetileno, utilizada por fontaneros), sellador de silicona, termorretráctil, etc. para evitar que la humedad ingrese dentro del cable.
Para instalaciones prolongadas a la intemperie sería aconsejable meter la antena y la conexión N dentro de un tuper o contenedor de comida (verifica primero que sea apto para su uso en microondas y ten en cuenta que algunos plásticos afectan la pontencia de la señal).
5. Montaje
Cuando hemos usado esta antena ha sido suficiente con enroscarla al cable y fijar el cable a un sitio seguro; utilizamos cable coaxial URM67 que tiene un diámetro exterior de 10mm y se resiste a ser doblado. La antena es tan resistente y liviana que el cable provee una adecuada estructura para montaje en si mismo.
La antena montada en un cable tipo N.
6. Advertencia
Más allá del hecho de que funciona realmente bien, nadie se ha puesto la bata blanca y ha hecho algunas pruebas concienzudas con esta "ramita casera" y, por supuesto, los fabricantes recomiendan que no hagas nada que ellos no recomienden, o conectes cosas no identificadas a sus cosas, faltaba más!.
El cigarrillo que se muestra en la foto es sólo para determinar la escala, no trates de fumarlo.
Antena wifi omnidireccional 2.
1- Materiales!
Esta es la lista usada por el autor, pero puede modificarse obviamente si tenes pensado seguir lineamientos porpios. Las cantidades son las utilizadas y no nesesariamente coinciden con el minimo de fraccionamiento de venta.
50cm de alambre de cobre esmaltado de 1 a 1,5 mm de diametro.
1 conector tipo N hembra para cable RG58 para soldar.
4cm termocontraible de 2mm de diametro (mayor al del alambre de cobre).
1cm termocontraible de 4 a 5mm de diametro (mayor al del pin central del conector N).
goma de borrar o cualquier goma de densidad y facilidad de fraccionamiento similar.
10cm estano
2-Herramientas
soldador de electronica de 30 a 60W.
morza pequeña o algo q sirva como sujetador.
algun objeto cilindrico de 8mm de diametro.
calibre (o regla en su defecto).
cutter o trincheta.
lima de paso fino (dientes pequenos).
Alicate.
pinza de punta.
encendedor.
3- Construccion
Manos a la obra. Desarmar el conector N y sujetar el pin central del mismo con la morza en pocision lo mas vertical posible con el lado donde se suelda hacia arriba.
Calentar con el soldador el hueco donde iria el alambre central del rg58 y colocar estano hasta q todo el interior quede estanado. Enderezar aprixmadamente el alambre de cobre y en una punta limar suavemente la circunferencia del mismo unos 3mm hasta quitar el esmalte Con el alambre horizontal sobre la mesa de trabajo calentar con el soldador la punta limada y colocar estano hasta q toda la circunferencia limada quede estanada. Sostener el alambre lo mas verticalmente posible apoyando la punta estañada en el hueco del pin central todavia sujeto en la morza. Calentar con el soldador el pin central (no el alambre) hasta q derrita el estano y se unan las 2 piezas.
Introducir los 4cm de termocontraible de diametro menor por el otro extremo del alambre dejandolo lo mas cerca del pin central. Calentar el termocontraible con el encendedor de un lado y del otro hasta haberlo contraido. Colocar el cm de termocontraible de diametro mayor cubriendo el sector de mayor diametro del pin central, sobrando hacia el lado de la soldadura lo suficiente para cubrirla y tambien un poco hacia el otro lado.
Calentar el termocontraible con el encendedor de un lado y del otro hasta haberlo contraido. Cortar el exedente de termocontrible del lado fino del pin central con la trincheta y dejandolo similar a la siguiente foto.
Ahora, montar el alambre con el pin en el conector N observando q quede introducido hasta el tope. Y colocar la arandela de forma conica con la parte ancha hacia arriba.
Colocar la arandela de goma y unos pedazos de goma de borrar, seccionados previamente con la trincheta, logrando q precionen el alambre y obstruyan la salida del pin central hacia arriba. No sobrepasar la altura de la arandela de goma mas de 0.5mm con los pedazos de goma de borrar.
Colocar las restantes arandelas metalicas y la rosca final apretandola con la pinza de punta. Crear un par de cuñas de goma de borrar e introducirlas entre el alambre y el diametro interior de la rosca. Dejando el alambre centrado y al raz del conector.
Sujetar horizontalmente en la morza el conector ya armado con el alambre. Medir con el calibre,
los mm especificados en el diagrama.

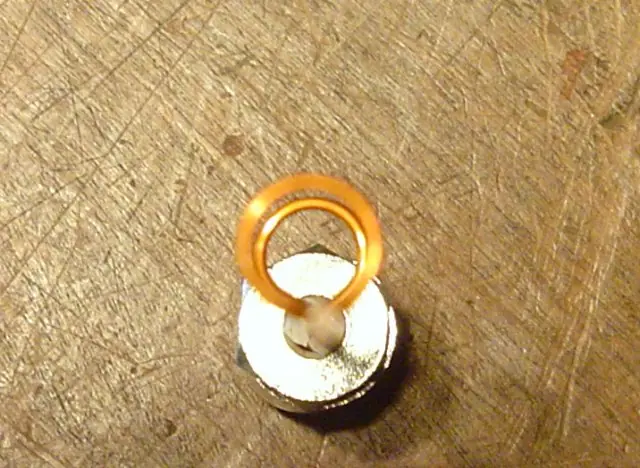

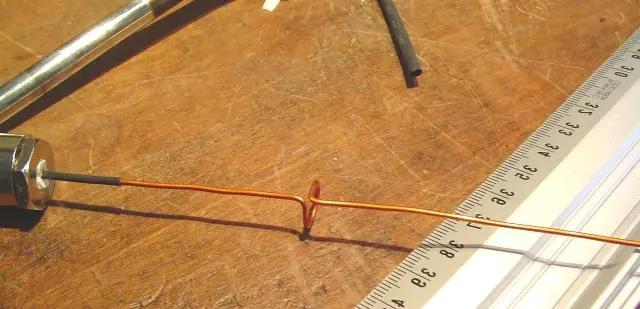

Doblar el alambre 90 grados hacia la derecha con la pinza de punta. Alieneando la parte recta del alambre con el objeto cilindrico de 8mm de diametro, realizar la primer bobina.
Al dar la vuelta completa, con la pinza de punta enderezar el alambre.
Para la segunda bobina, repetir el proceso de la primera.
Al terminar la segunda bobina, medir y segun la medida del diagrama cortar con el alicate. Alinear ambas bobinas para q queden concentricas (es la plabra correcta?).
4-TErminacion!
Como terminacion enderezar lo mas posible los secotres rectos. Tambien lograr los angulos rectos en los comienzos y terminaciones de las bobinas. Por ultimo q esten alienadas las bobinas.
se actualiza el post
La más interesante de todas (a mi parecer) os la pongo completa, el resto os dejo que la visitéis en sus respectivos lugares de origen. Bueno empecemos, os presento a la madre de todas las antenas wifi, seguramente muchos de vosotros habréis oido hablar de la antena wifi con una lata de Pringles, pues esa es, con todo lujo de detalles.
1- Materiales
- 1 barra roscada de 140 mm de largo y 3 mm de grosor.
- 2 tuercas de fijación de 3 mm.
- 5 arandelas de 30 mm de diámetro total y 3 mm de diámetro central.
- 4 tubos metálicos huecos de 30 mm de longitud y como mínimo 3 mm de diámetro interior.
- 1 conector Hembra – Hembra SMA.
- 1 conector SMA macho.
- 1 conector SMA macho inverso (RP-SMA).
- 1 aguja.
- 1.5 m de cable coaxial RG58.
- Lata de patatas Pringles (de las largas).
- 2 tapas de la lata de patatas Pringles.
2- Herramientas!!
- Regla.
- Tijeras.
- Cortador de tuberias.
- Sierra de metal.
- Punzón.
- Cutter.
- Soldador de punta.
- Pistola de silicona caliente.
- Crimpadora de BNC.
3- Procedimientos O Pasos
3.1.- En primer lugar, cortaremos el tubo en 4 trozos de 30 mm de largo cada uno (si ya los comprasteis cortados, saltaos este punto). Después la barra roscada en 140 mm de largo, nos quedaría la suma perfecta (con unos mm de margen de error), teniendo en cuenta que las arandelas, las tuercas y las tapas de plástico miden respectivamente 1,6 mm, 2 mm y 0,5 mm de longitud. En la segunda foto podemos ver muy bien explicado la posición de las piezas en la barra roscada.
Nota: Como es lógico, para poder montar las tapas de plastico, debemos hacer unos agujeros del mismo diámetro que la barra con rosca (3 mm), e insertarlas en la posición que indica el esquema de arriva, también tened en cuenta que la segunda tapa de plástico (la que está en el centro del esquema) deberemos cortarle los bordes con la finalidad de que tenga el mismo diámetro que el interior de la lata de Pringles, esto es unicamente para que no se nos mueva la antena por dentro y dejarla bien centrada. Acordaos también que cuando tengáis el montaje del esquema terminado, debéis apretar bien las turcas de los estremos, para evitar desajustes innecesarios.
Después de todo esto, el resultado sería algo así:
3.2.- Ahora empezaremos a modificar la lata en sí, limpiala sin agua (ya que podrías deshacerla), y hazle un agujero a 80 mm desde el fondo de la lata para colocar ahí el receptor. El agujero debe encajar a la perfección con el conector Hembra – Hembra SMA, así que tened mucho cuidado con esto. De todas formas, si veis que no os queda muy bien, siempre podéis fijarlo con un poco de silicona o un par de roscas para el conector.
Cuando hayamos comprobado bien que todo encaja, sacaremos el conector para prepararlo. Cojemos la aguja que teniamos preparada y le cortamos los dos estremos (también podemos utilizar un hilo de cobre de la misma longitud), la colocamos en el conector, procurando que haga contacto con el hilo central y no con los bordes del mismo, y a continuación la fijamos rellenando con silicona el interior del conector. Acordaos al terminar que debemos comprobar la continuidad entre un estremo del cable y el otro y que no existe cortocircuito entre los dos polos del cable, todo ello lo haremos facilmente con el polímetro.
Nota: Una vez terminado y colocado en el interior de la lata, deberemos comprobar que la espiga no sobrepasa la mitad del diámetro de la lata, ya que esto implicará perdida de señal (podemos graduarlo facilmente con las tuercas que sujetan el conector o cortando la espiga un poco). Después de esto, ya podremos colocar el colector en el interior de la lata, comprobando que no toque la espiga, pero que quede cerca.
3.3.- (Esta parte la podemos suprimir, si compramos el cable ya hecho) Ahora nos liaremos con el PigTail (básicamente es el cable que va desde la antena hasta la tarjeta wifi), utilizaremos el cable coaxial RG58, que tiene una pérdida de 81 dB por cada 100 m.
Para empezar, pelaremos las dos puntas del cable, teniendo mucho cuidado de colocar bien los dos polos y que no se toquen, como se muestra en la imágen, opcionalmente, podemos soldar el hilo central del cable para una mejor conductividad.
A continuación podremos introducir el cable en el conector, colocando bien el pin correspondiente en el propio núcleo del mismo. Recortamos la malla sobrante para que no haga contacto con nada después de crimpar el conector, y finalmente, crimpamos el conector para dejarlo bien fijo. Repitiremos este proceso con el otro estremo del cable y obtendremos este resultado:
Ahora lo único que nos queda por hacer es conectarlo todo y probar los resultados. Si casualmente no os sirve el conector que va en la parte de la tarjeta Wifi, siempre podéis comprar una adaptador, los hay de todo tipo. Si tenéis un portátil y no sabéis como conectar esta antena, os recomiendo que os paséis por este tutorial que lo explica muy bien.
Y ya sabéis, cualquier duda, pasaos por el foro, que os responderé lo más rápido posible. También os dejo el manual en pdf confeccionado por Como Hacer.
4- Recopilacion de Antenas Wifi!!
Antena biquad Con CDs!
Antenas para redes wireless para 2.4Ghz. hay muchas y de muchos tipos, lo fácil sería comprarlas pero también esta la posibilidad de construírsela uno mismo.
Por normal general hay que ser muy estricto con las medidas y el material y hay muchos modelos que cuestan encontrar el material, pero quien no tiene dos cds y un trozo de cable de antena de televisión?
MATERIALES
2 CDs.
1 Trozo de papel de plata.
50 cm aprox. de cable de antena.
1 Conector N hembra.
Un poco de cinta.
Pasos !
Ponemos el papel de plata en la mesa con un CD encima para recortar un circulo de papel de plata igual que un CD.
Uno de los cds lo tuve que calentar el centro para agrandarlo un poco para que pasase el conector N, después los puse primero un cd después el conector N, el papel de plata y el otro cd, haciendo un emparedado con el papel de plata y el conector N, después le puse un poco de cinta para que no se abriese.
Ahora nos queda hacer los rombos con el cable. Pelamos el cable de antena para quedarnos con el cobre, le tenemos que dar la forma exacta, 2 cm de altura desde la base del conector N después 32 mm cada lado de los rombos, cuando este cerrado el circulo lo estañamos y lo soldamos a la superficie del conector " cuesta mucho" después cogemos otro trozo y unimos el centro del conector con los rombos.
La antena ya esta echa, pero para protegerla mejor yo la incrusté en una tarrina de cds.
Esta antena es más o menos de 5 dbi direccional, pero es ideal para ponerla con una parabólica con lo que gana bastante.
Hice una prueba, por un lado una senao de 100mw con una guiaondas ranurada de 8x8 y por el otro una senao pcmcia también de 100mw con la biquad-cd a unos 250m atravesando dos paredes y un árbol, se conectaba perfectamente.
Ya no hay escusa para no hacerse una antena, animo!!.
Antena omnidireccional de cuarto de onda "Omni-araña"
para 2.4GHz / 802.11b / WiFi / WLAN
He fabricado esta antena omnidireccional, apodada la "Omni-araña", gracias a un diagrama que he encontrado en un libro viejo. Una vez que he escalado el diseño a la frecuencia correcta, lo he construido para ayudar a aumentar una red wireless comunitaria 802.11b montada en un coche, de manera barata y efectiva. El prototipo original todavía funciona, después de unos 3 años de uso. Este documento explica como se ha fabricado.
1- GENERALIDADES
He construido la antena omnidireccional usando un conector tipo N hembra para chasis (con base cuadrada y agujeros para tornillos) y trozos cortos de alambre de alambrada soldados a cada agujero de tornillo. El elemento transmisor (el alambre soldado al centro o conductor) tiene un cuarto de onda (32 milimetros) asi como cada uno de los planos de tierra (cuatro, soldados alrededor del cuerpo del conector). Cada plano de tierra fue cortado al largo específico y doblado a 30 grados por debajo de la horizontal para intentar igualar la impedancia de 50 Ohms (ver la nota sobre impedancia debajo).
2- CONSTRUCCION!
2.1. El cuerpo de la antena - un conector tipo N hemba para chasis
El conector tipo N hemba para chasis se puede conseguir en Amidata (Cables y Conectores > Conectores - RF / Coaxial > Conectores N > Con Baño de Níquel, de Radiall) y su costo es de € 3,66 (código RS 295-6898).
2.2. El alambre
Realizamos algunos prototipos con alambres más finos (par y tierra de instalaciones domésticas, 16 Amps), pero las antenas resultaban demasiado débiles para almacenar o usar confiablemente. Terminamos por usar el alambre más grueso y rígido que entrara en los agujeros del conector tipo N. Sólo puede doblarse con un buen par de alicates, lo que significa que se mantendrá en su sitio, aún con un ave grande posada sobre él.
2.3. La soldadura de conexiones
Soldar al orificio de soldadura en el centro del conector fue fácil, ya que viene pre-estañado. Si embargo no es fácil soldar en los agujeros para tornillos del cuerpo del conector. El área que les rodea necesita una buena lijada para dejarla rugosa, luego estañar hasta que el estaño esté líquido y luego soldar el alambre a los agujeros hasta que se una todo mientras el conector está caliente. Esto significa que el conector se pone realmente caliente (asegurarse de que el conector esta seguro y bien sujetado - un torno de banco, mordaza grip, tenaza de fijación), afortunadamente el dieléctrico (plastico aislante) no se derritió, como sucedió con los conectores baratos. Todas las conexiones de soldadura fueron probadas "zarandeando" los alambres una vez se enfriaron - una prueba muy contundente!.
He recibido muchos correos de personas que han construido este diseño con buenos resultados, algunos de ellos con mejor aspecto que el del prototipo de arriba. Después de construir el primer prototipo me he comprado un soldador de 80 Watts (aunque sin control de temperatura), lo que ha hecho más fácil la parte de soldadura, por lo que recomiendo usar soldadores de no menos de 80 Watts.
Esta foto me la han enviado (agrandar imagen). La antena fue construida por Arturo un viejo amigo, gracias por la foto. Está hecha de varillas de latón de una tienda de bricolaje, tubo termorretráctil y una soldadura muy chula! (usó un soldador de 135 Watts).
2.4. Aislamiento
El conductor central está recubierto por el plástico exterior que saqué a un cable del mismo calibre. Inicialmente no llegaba hasta abajo, hasta el dieléctrico (la brecha se aprecia en las fotos al inicio del documento)
Desde entonces el tubo termorretráctil se ha convertido en mi favorito para aislar, es más efectivo y fácil de colocar y se puede poner en todo el conector, justo hasta el comienzo del dieléctrico. Ten cuidado de cortarlo recto y parejo, para no dejar grietas al calentarlo, ya que las grietas pueden extenderse con el tiempo.
3. Impedancia
Esta antena debería tener una impedancia de 50 Ohms.
Algunas personas que realizaron este diseño utilizando un angulo de 45 grados me han escrito para decirme que ese angulo funciona mejor para dar 50 Ohms. Si la impedancia no es la correcta es posible dañar el amplificador o la tarjeta 802.11 a la que esté conectada.
El prototipo original (con los angulos de 30 grados) todavía funciona, después de un año y medio de uso. Aunque mirando las fotos, los prototipos podrían tener algo más tipo 45 grados. Ambos funcionan bien de todas maneras. He arreglado una a ojo en el campo, luego de sufrir daños mientras lo usaba en una jinrikisha con internet, y siguió funcionando bien. Investigaré el tema de los angulos con más detenimiento.
Idealmente debería utilizarse un medidor de relación de ondas estacionarias (ROE o SWR en inglés) para ajustar la antena una vez construida.
4. Resistencia al agua
Hasta el momento esta antena no ha necesitado ser aislada para resistir al agua.
Para montarla temporalmente a la intemperie se puede sellar la junta entre los conectores N con cinta de teflon (Politetrafluoroetileno, utilizada por fontaneros), sellador de silicona, termorretráctil, etc. para evitar que la humedad ingrese dentro del cable.
Para instalaciones prolongadas a la intemperie sería aconsejable meter la antena y la conexión N dentro de un tuper o contenedor de comida (verifica primero que sea apto para su uso en microondas y ten en cuenta que algunos plásticos afectan la pontencia de la señal).
5. Montaje
Cuando hemos usado esta antena ha sido suficiente con enroscarla al cable y fijar el cable a un sitio seguro; utilizamos cable coaxial URM67 que tiene un diámetro exterior de 10mm y se resiste a ser doblado. La antena es tan resistente y liviana que el cable provee una adecuada estructura para montaje en si mismo.
La antena montada en un cable tipo N.
6. Advertencia
Más allá del hecho de que funciona realmente bien, nadie se ha puesto la bata blanca y ha hecho algunas pruebas concienzudas con esta "ramita casera" y, por supuesto, los fabricantes recomiendan que no hagas nada que ellos no recomienden, o conectes cosas no identificadas a sus cosas, faltaba más!.
El cigarrillo que se muestra en la foto es sólo para determinar la escala, no trates de fumarlo.
Antena wifi omnidireccional 2.
1- Materiales!
Esta es la lista usada por el autor, pero puede modificarse obviamente si tenes pensado seguir lineamientos porpios. Las cantidades son las utilizadas y no nesesariamente coinciden con el minimo de fraccionamiento de venta.
50cm de alambre de cobre esmaltado de 1 a 1,5 mm de diametro.
1 conector tipo N hembra para cable RG58 para soldar.
4cm termocontraible de 2mm de diametro (mayor al del alambre de cobre).
1cm termocontraible de 4 a 5mm de diametro (mayor al del pin central del conector N).
goma de borrar o cualquier goma de densidad y facilidad de fraccionamiento similar.
10cm estano
2-Herramientas
soldador de electronica de 30 a 60W.
morza pequeña o algo q sirva como sujetador.
algun objeto cilindrico de 8mm de diametro.
calibre (o regla en su defecto).
cutter o trincheta.
lima de paso fino (dientes pequenos).
Alicate.
pinza de punta.
encendedor.
3- Construccion
Manos a la obra. Desarmar el conector N y sujetar el pin central del mismo con la morza en pocision lo mas vertical posible con el lado donde se suelda hacia arriba.
Calentar con el soldador el hueco donde iria el alambre central del rg58 y colocar estano hasta q todo el interior quede estanado. Enderezar aprixmadamente el alambre de cobre y en una punta limar suavemente la circunferencia del mismo unos 3mm hasta quitar el esmalte Con el alambre horizontal sobre la mesa de trabajo calentar con el soldador la punta limada y colocar estano hasta q toda la circunferencia limada quede estanada. Sostener el alambre lo mas verticalmente posible apoyando la punta estañada en el hueco del pin central todavia sujeto en la morza. Calentar con el soldador el pin central (no el alambre) hasta q derrita el estano y se unan las 2 piezas.
Introducir los 4cm de termocontraible de diametro menor por el otro extremo del alambre dejandolo lo mas cerca del pin central. Calentar el termocontraible con el encendedor de un lado y del otro hasta haberlo contraido. Colocar el cm de termocontraible de diametro mayor cubriendo el sector de mayor diametro del pin central, sobrando hacia el lado de la soldadura lo suficiente para cubrirla y tambien un poco hacia el otro lado.
Calentar el termocontraible con el encendedor de un lado y del otro hasta haberlo contraido. Cortar el exedente de termocontrible del lado fino del pin central con la trincheta y dejandolo similar a la siguiente foto.
Ahora, montar el alambre con el pin en el conector N observando q quede introducido hasta el tope. Y colocar la arandela de forma conica con la parte ancha hacia arriba.
Colocar la arandela de goma y unos pedazos de goma de borrar, seccionados previamente con la trincheta, logrando q precionen el alambre y obstruyan la salida del pin central hacia arriba. No sobrepasar la altura de la arandela de goma mas de 0.5mm con los pedazos de goma de borrar.
Colocar las restantes arandelas metalicas y la rosca final apretandola con la pinza de punta. Crear un par de cuñas de goma de borrar e introducirlas entre el alambre y el diametro interior de la rosca. Dejando el alambre centrado y al raz del conector.
Sujetar horizontalmente en la morza el conector ya armado con el alambre. Medir con el calibre,
los mm especificados en el diagrama.
Doblar el alambre 90 grados hacia la derecha con la pinza de punta. Alieneando la parte recta del alambre con el objeto cilindrico de 8mm de diametro, realizar la primer bobina.
Al dar la vuelta completa, con la pinza de punta enderezar el alambre.
Para la segunda bobina, repetir el proceso de la primera.
Al terminar la segunda bobina, medir y segun la medida del diagrama cortar con el alicate. Alinear ambas bobinas para q queden concentricas (es la plabra correcta?).
4-TErminacion!
Como terminacion enderezar lo mas posible los secotres rectos. Tambien lograr los angulos rectos en los comienzos y terminaciones de las bobinas. Por ultimo q esten alienadas las bobinas.
se actualiza el post
