Hola bueno Aqui les traigo una recopilacion de 89 Circuitos analgogos y digitales, incluyendo, amplificadores, tranmisores FM, alarmas, etc.
Analogos:
Los circuitos análogos son de mucha aplicación y utilidad en la vida moderna.
Esta información no es para principiantes por lo que deberán tomar todas las precausiones de seguridad antes de conectar los circuitos.
Amplificador bass Booster Con Refuersos en Bajos
Proponemos la construcción de un súper sencillo amplificador de audio con bass boster o refuerzo en los bajos con 5 w de potencia real sobre 8 ohmios.
Utilizamos para ello unos pocos componentes de fácil adquisición incluido el chip de la National LM388.
No requiere calibraciones de ningún tipo y se alimenta con 12 V DC – 18V DC. La señal puede venir de un MP3, DVD o de una salida de línea para amplificador.
Este amplificador ha sido probado como todos nuestros proyectos y circuitos por lo que te debe funcionar perfectamente al primer intento.
Los valores de los componentes mostrados en el esquema son los ideales, pero pueden usarse otros con una tolerancia del 10% sin afectar el buen funcionamiento.

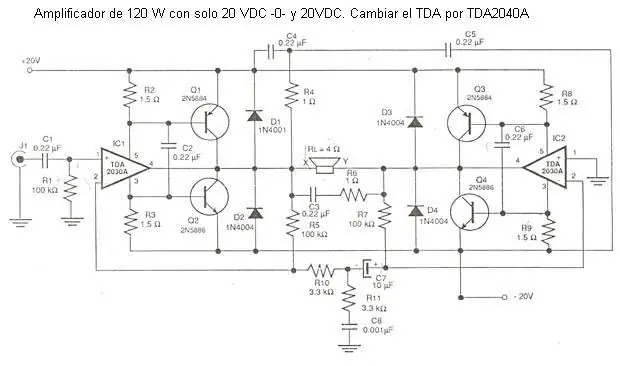

Amplificador de 240 W con TDA2040A
Plano de un potente Amplificador basado en el circuito integrado TDA 2040A probado y corregido.
Observe que la polaridad en los terminales del parlante, es opuesta siempre a la del caso anterior. Por ello, el voltaje en sus terminales sigue siendo la suma de los voltajes generados individualmente por cada etapa,

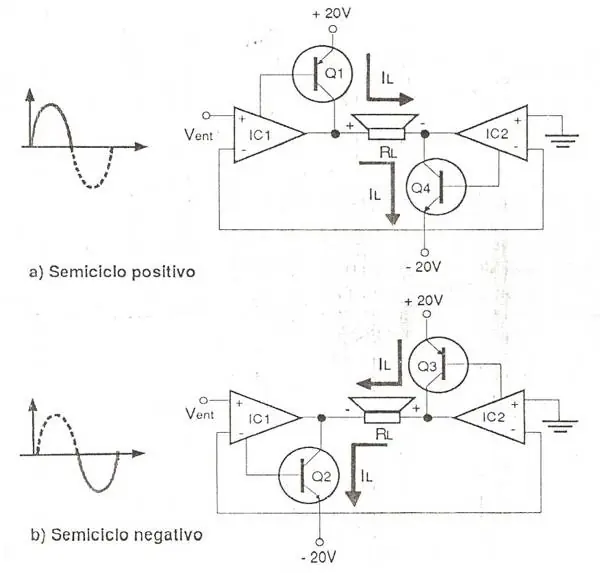

Cuando el valor pico de la señal de entrada es suficientemente alto, la tensión en los terminales del parlante puede alcanzar para cada semiciclo un valor cercano al voltaje total de la fuente (32 V).
Considerando la operación durante un ciclo completo, el valor pico pico máximo de la señal de salida será entonces de 64 V, es decir, casi el doble del voltaje de la fuente. Dicho valor equivale a una potencia de 120WRMS, suponiendo una impedancia del parlante de 4 OHM..
Los transistores de salida utilizados son del tipo de par complementario o sea un NPN y un PNP con similares características, en este caso, son 2N5886 y 2N5884
Amplificador 400 Watts Stereo
El mejor amplificador por su calidad en sonido y estabilidad gracias al diodo zener de 18V y tambien al doble diferencial depurador de sonido.
Con una alta ganancia producto de la resistencia de realimentación de 68K y la R de 560 ohmios junto a los transistores de mediana-alta potencia de salida.
Todos los componentes deben ser originales, en especial los transistores.
Por supuesto el esquema muestra un canal. Para hacerlo stereo debemos hacer dos canales iguales.
También puede armarlo en modo complementario.
Si en su ciudad no se consiguen los transistores de salida (de color amarillo en el diagrama) los enviamos por separado si lo desean. También tenemos disponible las tarjetas ensambladas sin los transistores de salida 2SC3858 y con ellos también.

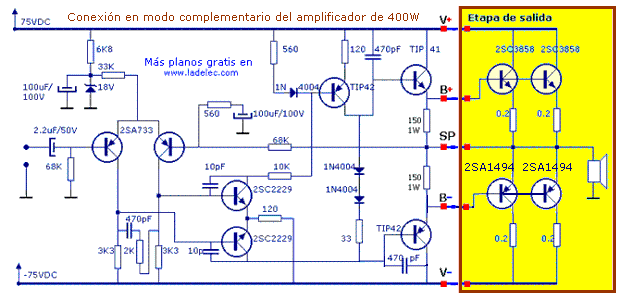

Amplificador de 400 W stereo complementario
El mejor amplificador por su calidad en sonido y estabilidad gracias al diodo zener de 18V y tambien al doble diferencial depurador de sonido.
Con una alta ganancia producto de la resistencia de realimentación de 68K y la R de 560 ohmios junto a los transistores de mediana-alta potencia de salida.
Todos los componentes deben ser originales, en especial los transistores.
Por supuesto el esquema muestra un canal. Para hacerlo stereo debemos hacer dos canales iguales.
Este kit probado funciona en el 100% de los casos y está disponible en la sección de Productos
Si en su ciudad no se consiguen los transistores de salida (de color amarillo en el diagrama) los enviamos por separado si lo desean. También tenemos disponible las tarjetas ensambladas sin los transistores de salida 2SC3858 - 2SA1494 y con ellos también.

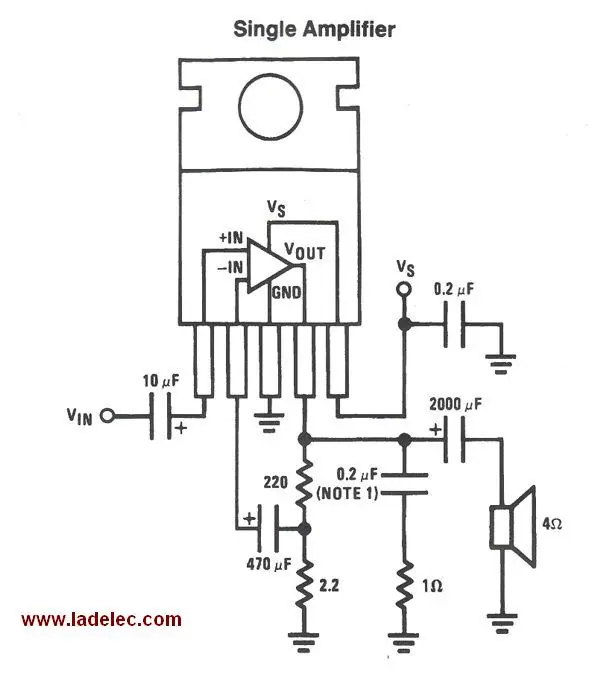

Amplificador de 8 Watts con 12VDC
Proponemos la construcción de un súper sencillo amplificador de audio ideal para principiantes con 8 w de potencia real sobre 4 ohmios.
Utilizamos para ello solamente 10 componentes de fácil adquisición incluido el chip de la National LM383.
No requiere calibraciones de ningún tipo y se alimenta con 12 V DC – 18V DC. La señal puede venir de un MP3, DVD o de una salida de línea para amplificador.
Este amplificador ha sido probado como todos nuestros proyectos y circuitos por lo que te debe funcionar perfectamente al primer intento.
Los valores de los componentes mostrados en el esquema son los ideales, pero pueden usarse otros con una tolerancia del 10% sin afectar el buen funcionamiento del circuito electrónico.
Se le debe agregar un disipador de calor para evitar que se dispare la protección térmica especialmente si se le va a exigir toda la potencia de salida.
Adjuntamos el diseño del circuito impreso listo para usar con la guía de colocación de componentes.
Amplificador de audio de 0.5 W con 6 V
Proponemos la construcción de un súper sencillo amplificador de audio ideal para principiantes con 0.5 w de potencia real sobre 8 ohmios.
Utilizamos para ello solamente 5 componentes de fácil adquisición incluido el chip de la National LM386.
No requiere calibraciones de ningún tipo y se alimenta con 6 V DC. La señal puede venir de un MP3, DVD o de una salida de línea para amplificador.
Este amplificador ha sido probado como todos nuestros proyectos y circuitos por lo que te debe funcionar perfectamente al primer intento.
Los valores de los componentes mostrados en el esquema son los ideales, pero pueden usarse otros con una tolerancia del 10% sin afectar el buen funcionamiento del circuito electrónico.
Podemos escoger entre dos ganancias o factores de amplificación: una ganancia prefijada en 20 ó una de 200 veces la señal de entrada. Podemos experimentar con ambas dependiendo del nivel de la señal de entrada que tengamos.
La diferencia entre ambas conexiones es un condensador entre los pines 1 y 8 que conforman el bypass del LM386.
Amplificador de 40 Watts
Con una fuente de poder entre 16 V y 40 V dual, podemos construir este poderoso amplificador de 40 W con todo tipo de protecciones internas y unos pocos componentes utilizando el integrado LM3875.
La ganancia viene fijada en 15aprox. pero se puede modificar cambiando la relación de la R de realimentación de 39 K por otra de mayor valor.
Amplificador de 5 Watts
Proponemos la construcción de un súper sencillo amplificador de audio ideal para principiantes con 5 w de potencia real sobre 8 ohmios.
Utilizamos para ello solamente 7 componentes de fácil adquisición incluido el chip de la National LM384.
No requiere calibraciones de ningún tipo y se alimenta con 22 V DC. La señal puede venir de un MP3, DVD o de una salida de línea para amplificador.
Este amplificador ha sido probado como todos nuestros proyectos y circuitos por lo que te debe funcionar perfectamente al primer intento.
Los valores de los componentes mostrados en el esquema son los ideales, pero pueden usarse otros con una tolerancia del 10% sin afectar el buen funcionamiento.
Amplificador de 1,300 WATTS !!!
Amplificador probado de 1300 W complementario para 16 transistores tipo híbrido, ya que tiene entrada tipo RCA y conexión de transistores de salida tipo QSC y PEAVEY.
A diferencia de los últimos no necesita ajustes en las bias por lo que se presta para armarlo sin necesidad de muchos conocimientos de electrónica.
Aunque ha sido probado, este power se debe manejar bajo la responsabilidad y cuidado del que lo arme ya que un error al conectarlo genera un corto de 184 VDC. Lo mismo sucede si utiliza transistores falsos los cuales no aguantan la exigencia de los drivers.
<A HREF="http://www.***/fotos-hibrido1300wmd0-4820435.html">Ver En tamaño Grande</A>

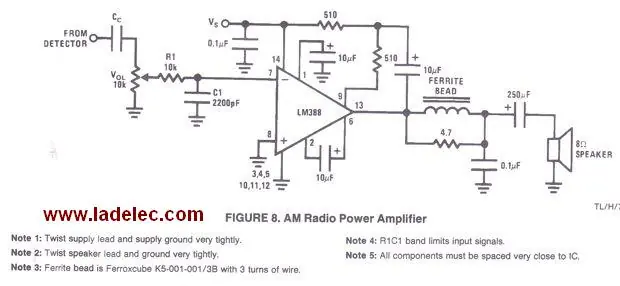

Amplificador de radio AM
Proponemos la construcción de un súper sencillo amplificador de audio ideal para radios de AM con 5 w de potencia real sobre 8 ohmios. Utilizamos para ello unos pocos componentes de fácil adquisición incluido el chip de la National LM388.
No requiere calibraciones de ningún tipo y se alimenta con 12 V DC – 18V DC. La señal debe venir de la etapa detectora de un radio de AM. Este amplificador ha sido probado como todos nuestros proyectos y circuitos por lo que te debe funcionar perfectamente al primer intento.
Los valores de los componentes mostrados en el esquema son los ideales, pero pueden usarse otros con una tolerancia del 10% sin afectar el buen funcionamiento del circuito electrónico.
Se le debe agregar un disipador de calor para evitar que se dispare la protección térmica especialmente si se le va a exigir toda la potencia de salida. La fuente de poder debe ser bien filtrada, preferiblemente hecha con pilas.
La bobina está hecha sobre un núcleo de ferrita con 3 vueltas de alambre. Es recomendable que los componentes queden lo más cercano al chip LM388.
Despue spond e las otras parte de mi post
