El módulo y paredes.
Aqui dejo parte de la imformación sobre el módulo y el montado de las paredes. Esto no es todo. Es necesario leer toda la información del blog onde se detalla como construir el módulo paso a paso y con fotos de todo el proceso incluyendo las dificultades que se presentan.
Lo construido es un solo bloque de 21 m2 escalable según el proyecto.
El módulo está formado por una placa de fenólico más un marco formado por dos piezas de 2x1 pulgadas en los laterales y una de 2x2 pulgadas en la base más una en la parte media superior de 2x2 pulgadas. Para hacer este marco utilicé clavaderas de saligna por ser resistentes y económicas.
Las maderas de 2x1 pulgadas que utilicé para los laterales es la que se utiliza habitualmente como clavaderas para techos de tejas francesas (teja de Marsella). Las maderas de 2x2 pulgadas que utilicé para la base y para la parte media superior es la que se compra habitualmente como clavaderas para techos de chapa acanalada. Ambas maderas se venden en esas escuadrías de forma estándar.
Otra de las ventajas de la placa de fenólico, además de la resistencia a las fuerzas laterales, es la de funcionar de la misma manera con las cargas verticales. En el caso de la pieza de madera de 2x2 pulgadas que se encuentra en la parte media superior de la placa, recibe y descarga a través de la placa el peso de la viga que soporta parte del techo.
Las dos maderas laterales miden 2,64. Sobresalen por sobre la placa 20 cm. La madera media superior mide 40 cm. Se fija a la placa de forma vertical sobresaliendo 20 cm por sobre la misma
De los encuentros de dos módulos se forman en los laterales columnas de 2x2 pulgadas. Estas columnas más las maderas de 2x2 pulgadas que se encuentran en la parte media superior de la placa, son las que soportan las vigas del techo.

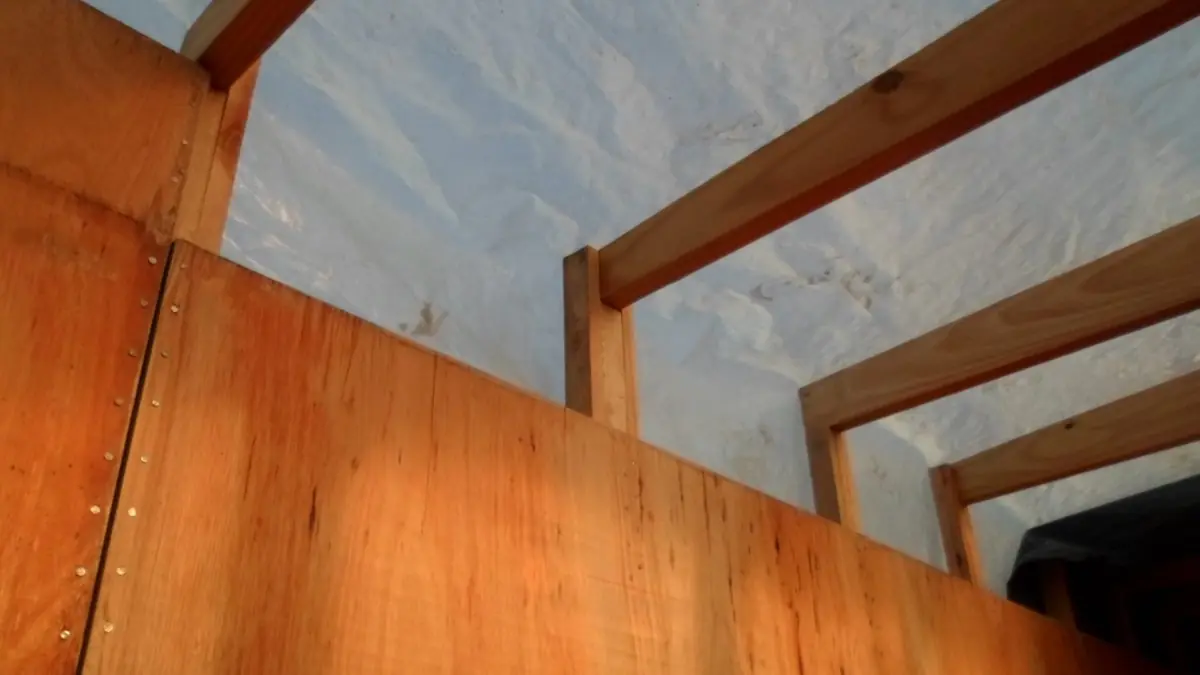

Una vez apoyada la viga de 2x6 pulgadas sobre las columnas y las maderas de 2x2 pulgadas a mitad de las placas, se sujetan columna y viga clavando soportes hechos con maderas de 2x1 pulgada de cada lado. Estos soportes tienen un largo de 50 cm.
https://proyectovagon.blogspot.com.ar/
El módulo y paredes.
Aqui dejo parte de la imformación sobre el módulo y el montado de las paredes. Esto no es todo. Es necesario leer toda la información del blog onde se detalla como construir el módulo paso a paso y con fotos de todo el proceso incluyendo las dificultades que se presentan.
Lo construido es un solo bloque de 21 m2 escalable según el proyecto.
El módulo
El módulo está formado por una placa de fenólico más un marco formado por dos piezas de 2x1 pulgadas en los laterales y una de 2x2 pulgadas en la base más una en la parte media superior de 2x2 pulgadas. Para hacer este marco utilicé clavaderas de saligna por ser resistentes y económicas.
Las maderas de 2x1 pulgadas que utilicé para los laterales es la que se utiliza habitualmente como clavaderas para techos de tejas francesas (teja de Marsella). Las maderas de 2x2 pulgadas que utilicé para la base y para la parte media superior es la que se compra habitualmente como clavaderas para techos de chapa acanalada. Ambas maderas se venden en esas escuadrías de forma estándar.
Otra de las ventajas de la placa de fenólico, además de la resistencia a las fuerzas laterales, es la de funcionar de la misma manera con las cargas verticales. En el caso de la pieza de madera de 2x2 pulgadas que se encuentra en la parte media superior de la placa, recibe y descarga a través de la placa el peso de la viga que soporta parte del techo.
Las dos maderas laterales miden 2,64. Sobresalen por sobre la placa 20 cm. La madera media superior mide 40 cm. Se fija a la placa de forma vertical sobresaliendo 20 cm por sobre la misma
De los encuentros de dos módulos se forman en los laterales columnas de 2x2 pulgadas. Estas columnas más las maderas de 2x2 pulgadas que se encuentran en la parte media superior de la placa, son las que soportan las vigas del techo.
Una vez apoyada la viga de 2x6 pulgadas sobre las columnas y las maderas de 2x2 pulgadas a mitad de las placas, se sujetan columna y viga clavando soportes hechos con maderas de 2x1 pulgada de cada lado. Estos soportes tienen un largo de 50 cm.
A continuación algunos módulos armados siendo pintados:
Levantando paredes y vigas del techo

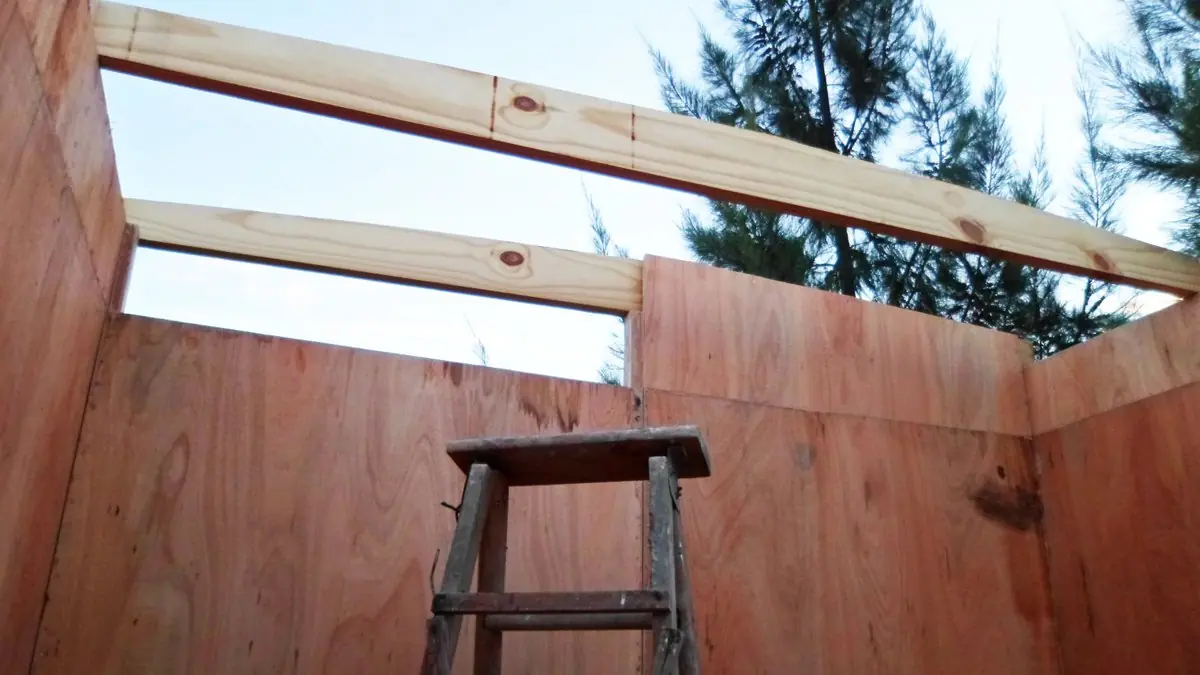

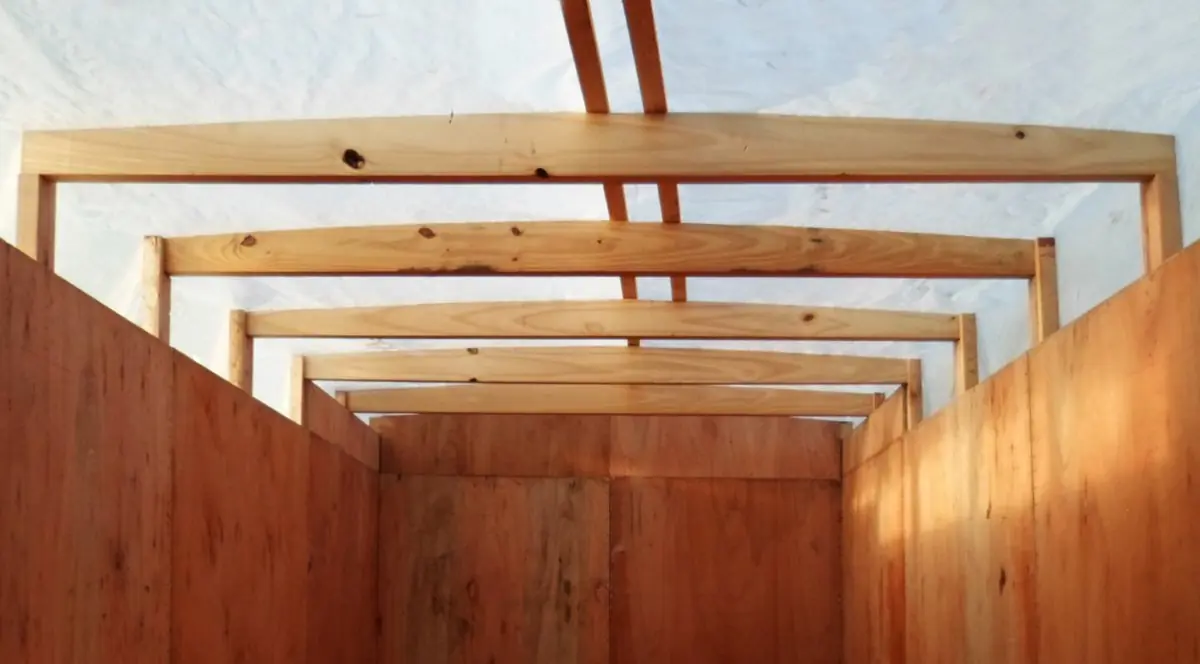

Teniendo los módulos armados y las vigas del techo cortadas con el perfil curvo, levantar las paredes fue rápido, no más de un día y medio. Primero unimos los dos módulos de una esquina sosteniéndolos con un par de prensas “G”. Luego la esquina próxima opuesta y en cuanto se enfrentaban dos módulos los uníamos en la parte superior con las vigas de techo. Previamente ya tenía preparados los soportes laterales que unen las vigas con los módulos.
Para fijar los módulos al piso utilicé los clavos de 4 pulgadas a una distancia de 90 mm. Y para unir los módulos entre sí utilicé clavos de dos pulgadas a una distancia de 90 mm, ya que en esa situación solo reciben un esfuerzo de corte (carga lateral).

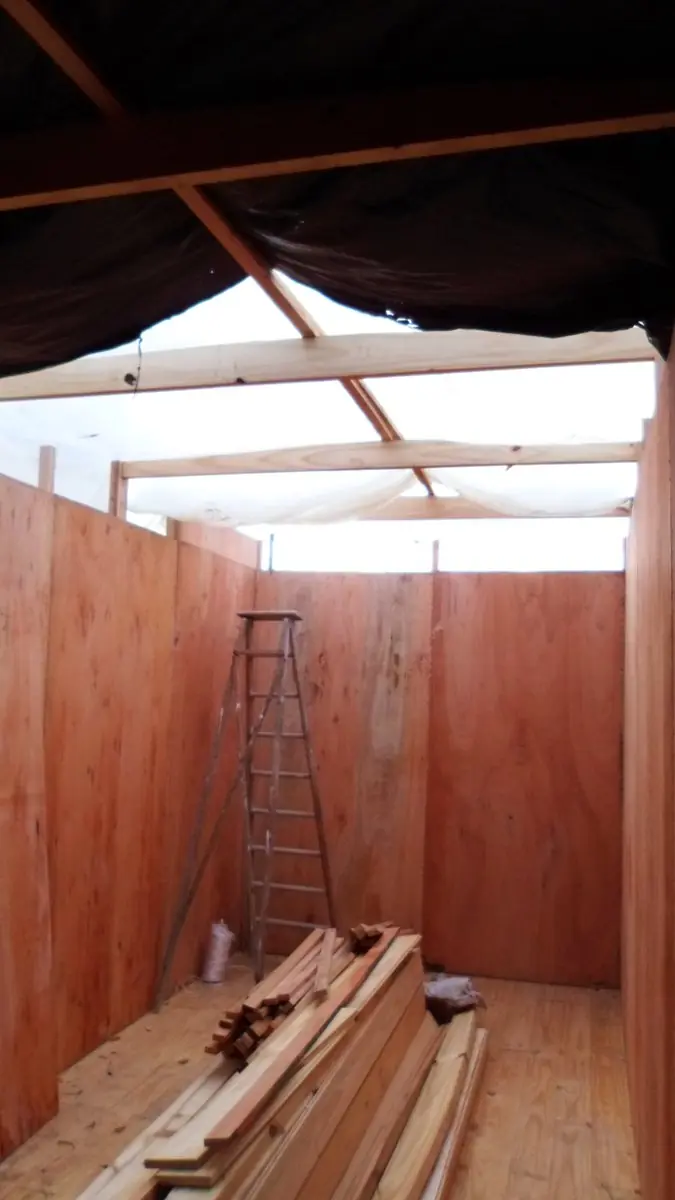

Finalmente para proteger el interior, cubrimos toda la construcción con un nylon grueso.
Para fijar los módulos al piso utilicé los clavos de 4 pulgadas a una distancia de 90 mm. Y para unir los módulos entre sí utilicé clavos de dos pulgadas a una distancia de 90 mm, ya que en esa situación solo reciben un esfuerzo de corte (carga lateral).
Finalmente para proteger el interior, cubrimos toda la construcción con un nylon grueso.

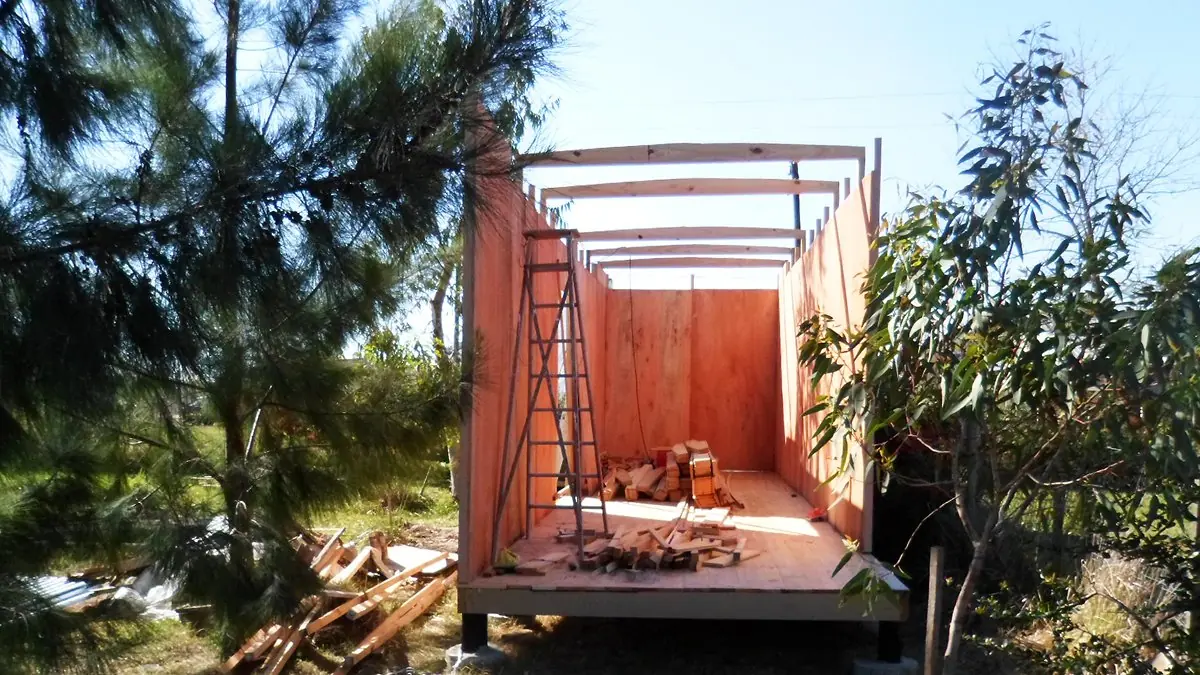

A continuación imágenes del proceso.
