Hola a todos!
Hace unos meses me compre mi primer soldadora electrica para hacer un par de proyectos, hoy les comparto como me arme una lijadora de banda para cuchilleria. Aclaro que estoy aprendiendo a soldar asi que sepan entender que las soldaduras sean tan feas jaja.
Yo ya tenia una lijadora de banda que compre por mercadolibre pero era una reverenda bosta, el vendedor me estafo practicamente. Estaba muy mal armada y la arregle como pude para hacer mis primeros cuchillos. Ahora que tengo la soldadora use el motor y las poleas de esa lijadora, que era lo unico que servia, y me arme una desde cero. No es la mejor lijadora del mundo pero sirve perfectamente para el uso que le doy.
Le cuento las partes mas importantes:
-Motor 2800 rpm 1hp monofasico con polea tractora.
-Una polea guia
-Caño estructural cuadrado de 4cm y 2mm de espesor y otro de 3,5cm y 1,6mm de espesor (si es de 2mm mejor, yo no consegui)

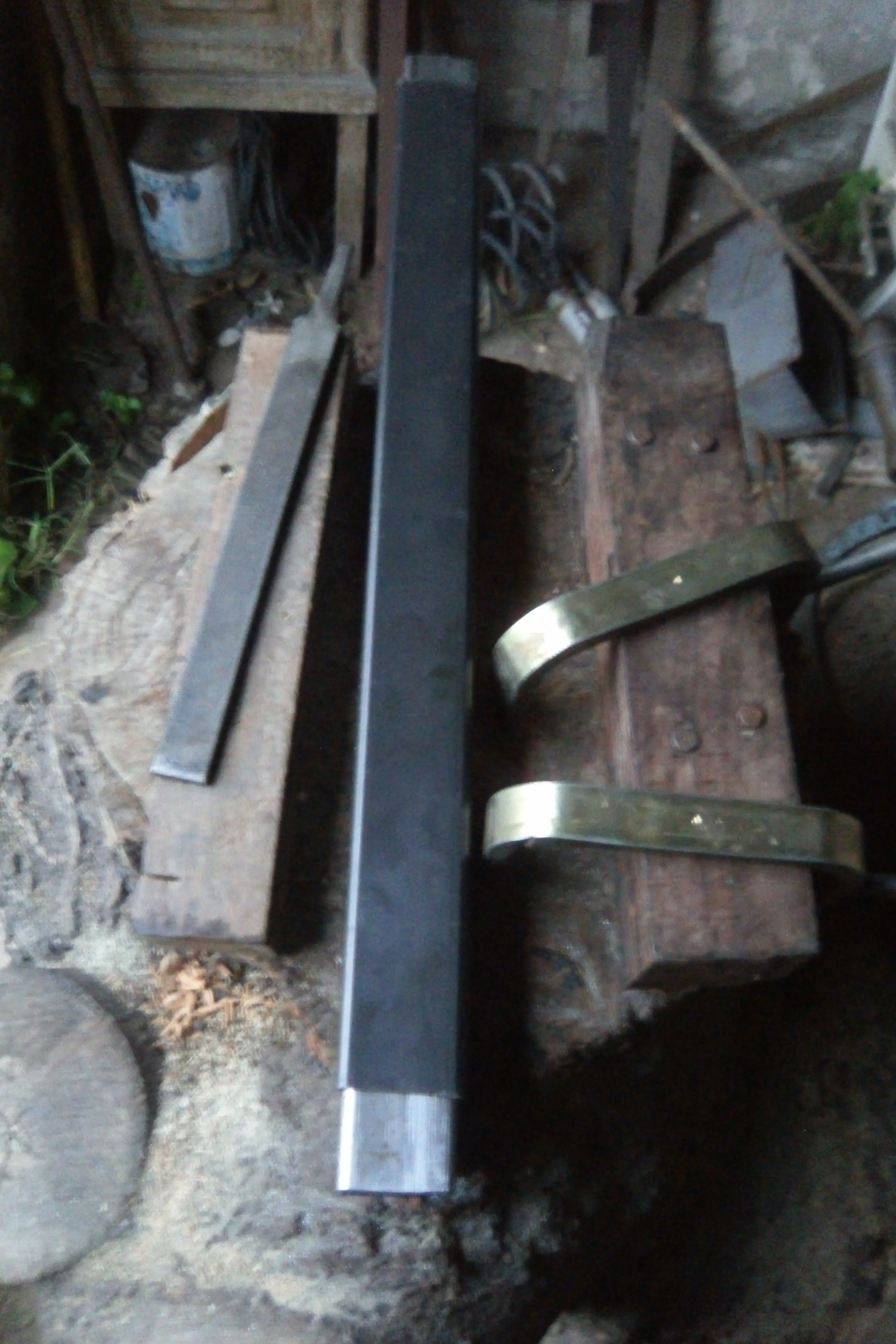

Aca los caños estructurales, compre de sobra porque tengo pensado otros proyectos.

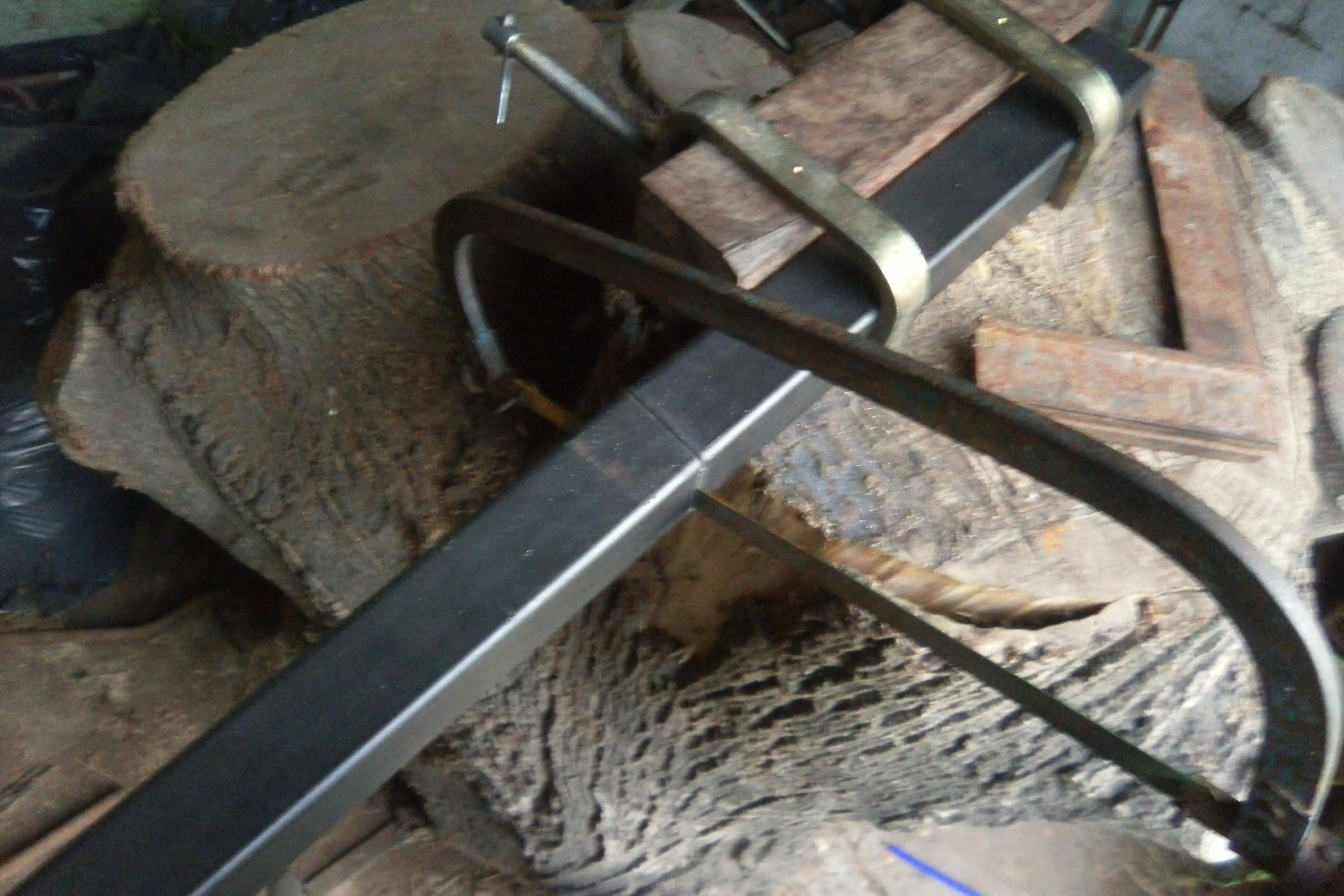

Empiezo cortando con la sierra me mano para que me queden bien a escuadra los cortes (soy malo con la amoladora)

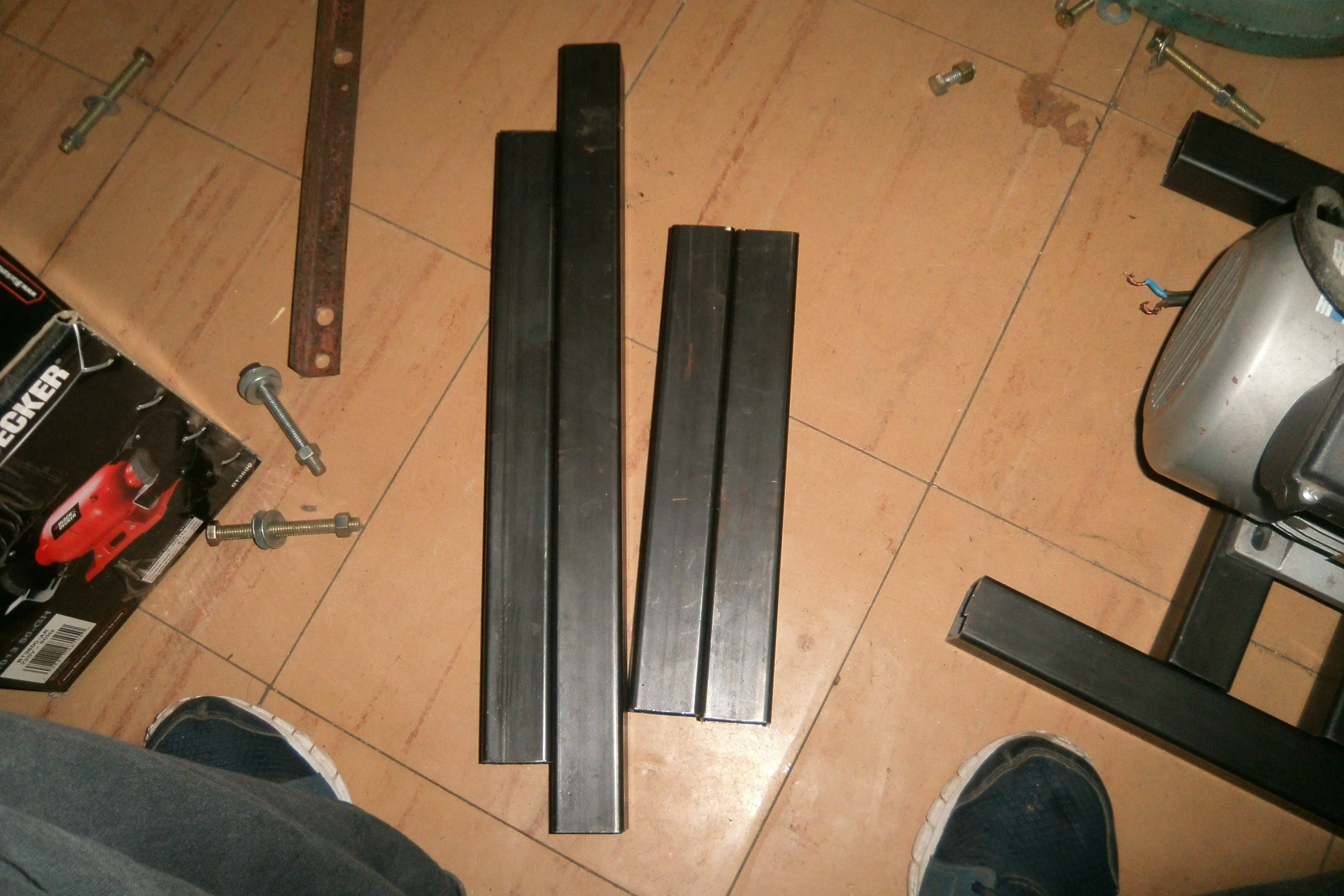

4 pedazos de 30 cm para la base de la lijadora donde se sujeta el motor.

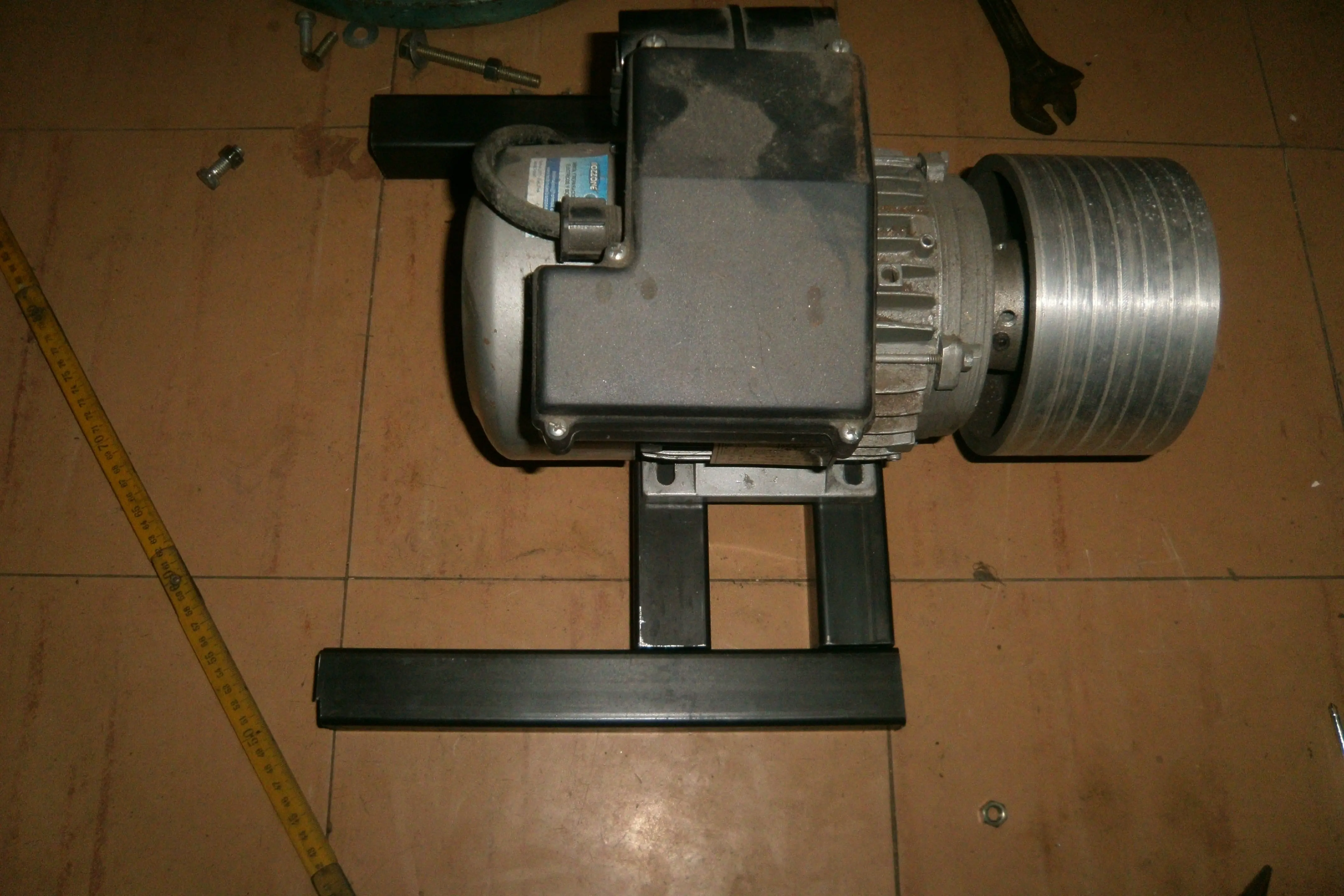

Aca el motor con la polea tractora, no paso las medidas exactas porque eso se adapta al motor y polea que tenga cada uno.
Corto 4 pedazos mas.

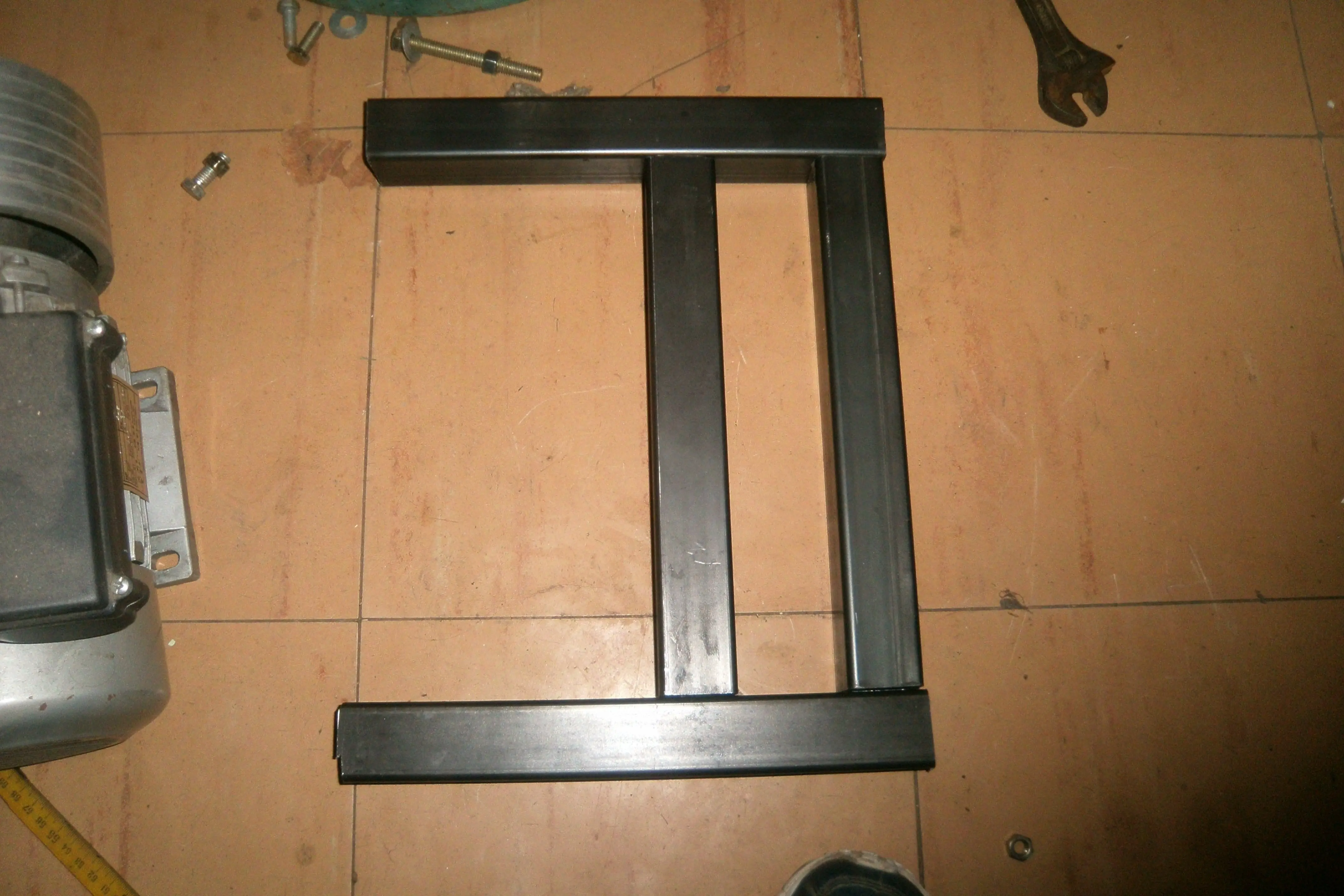

Van ubicados de esta manera

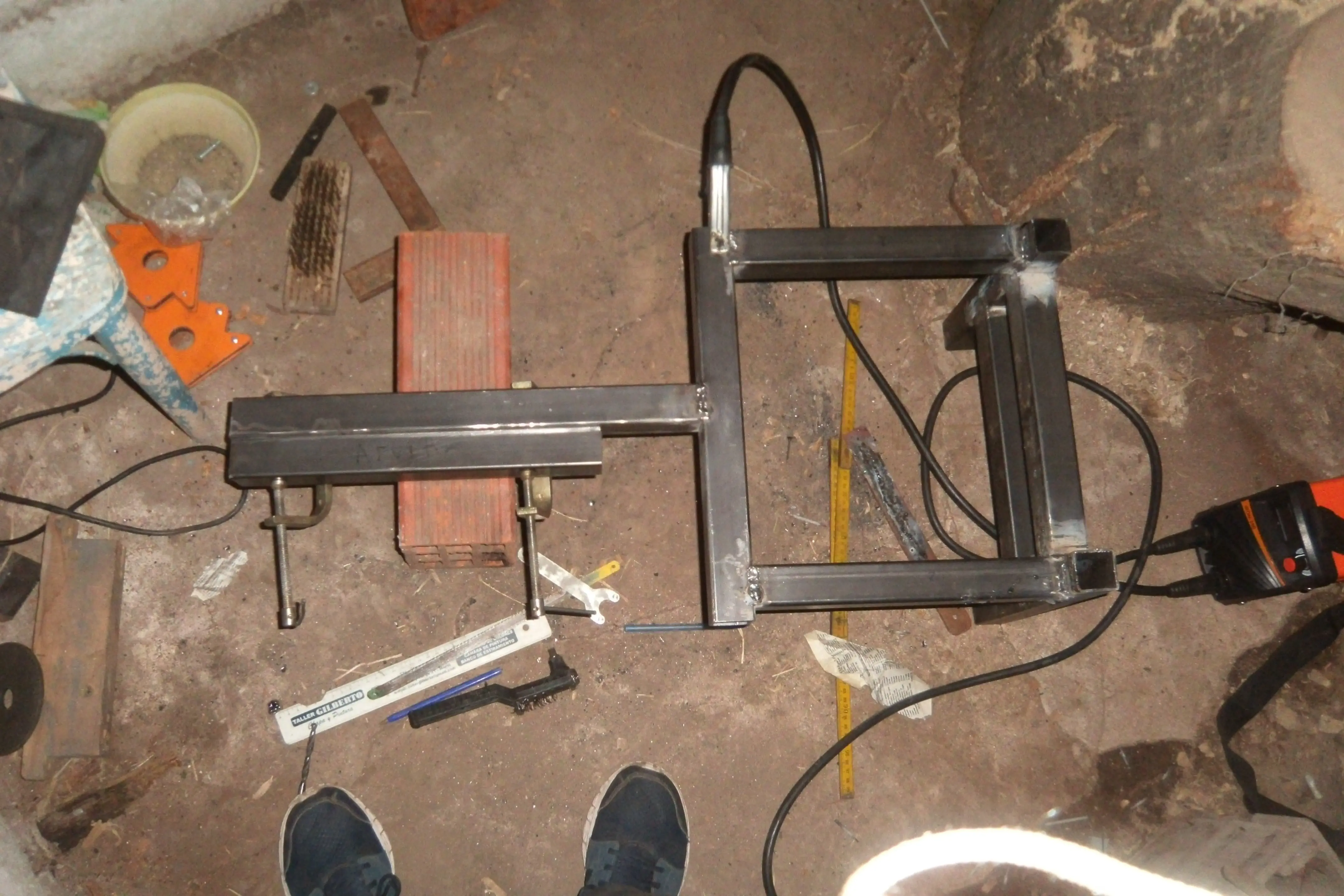

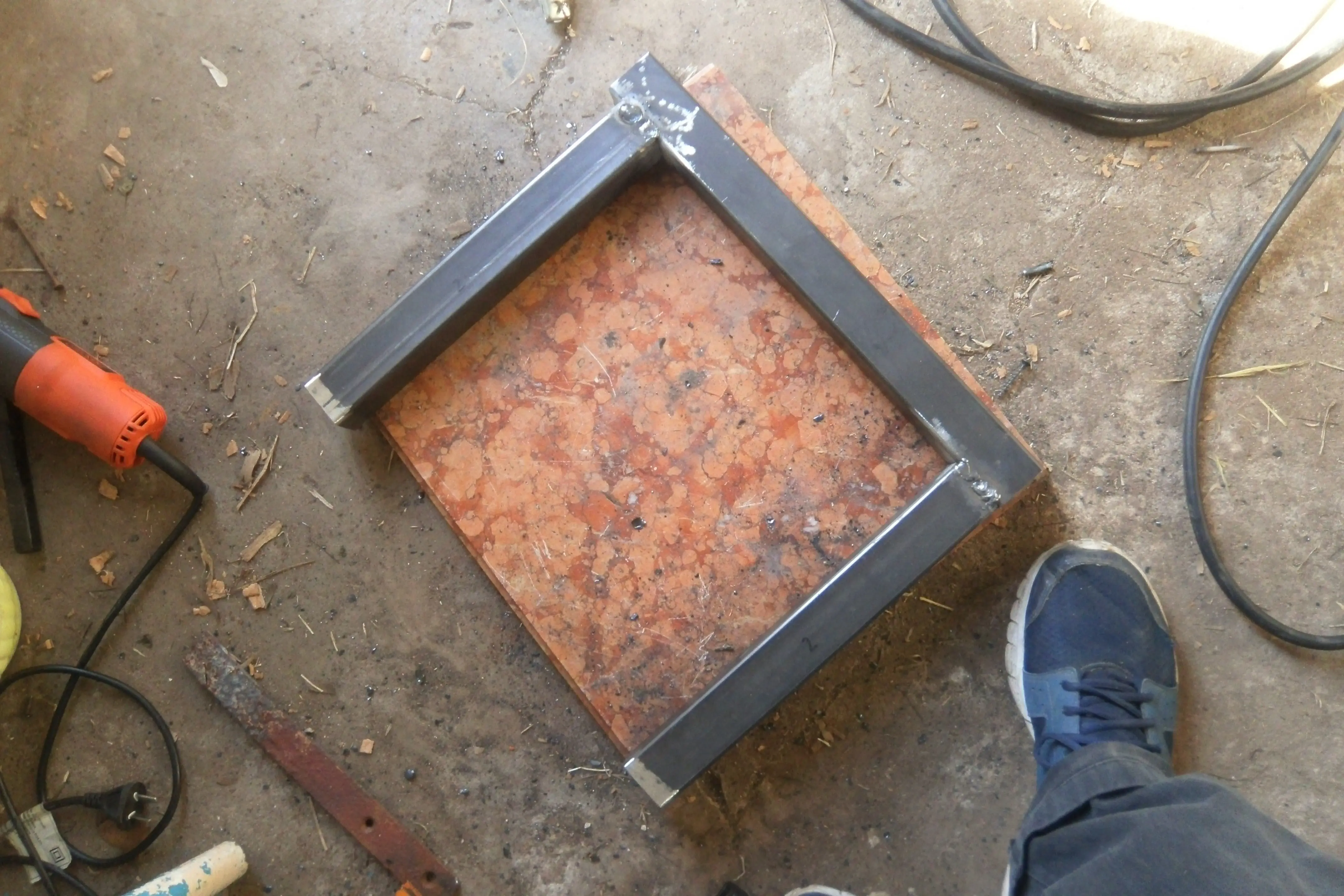

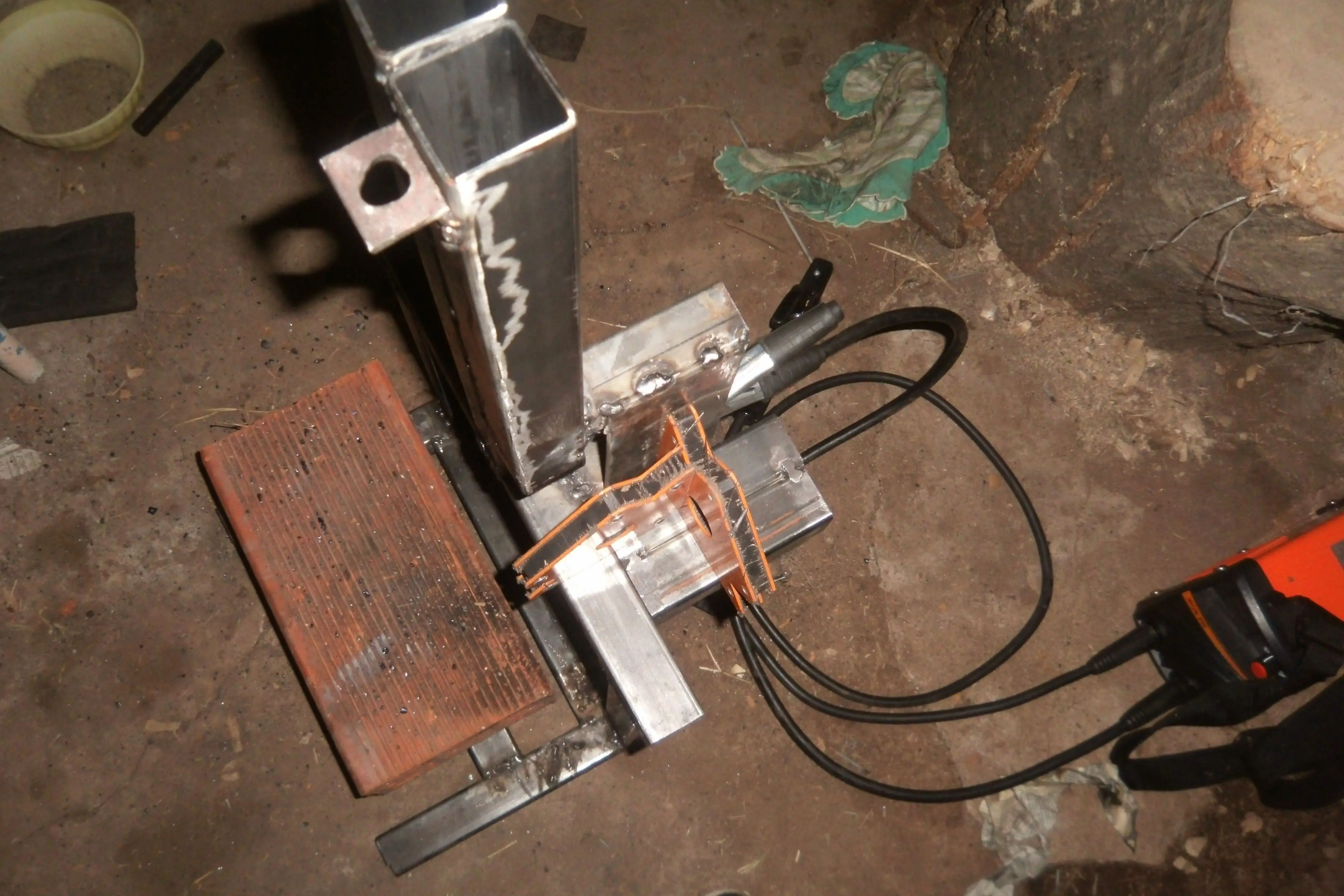

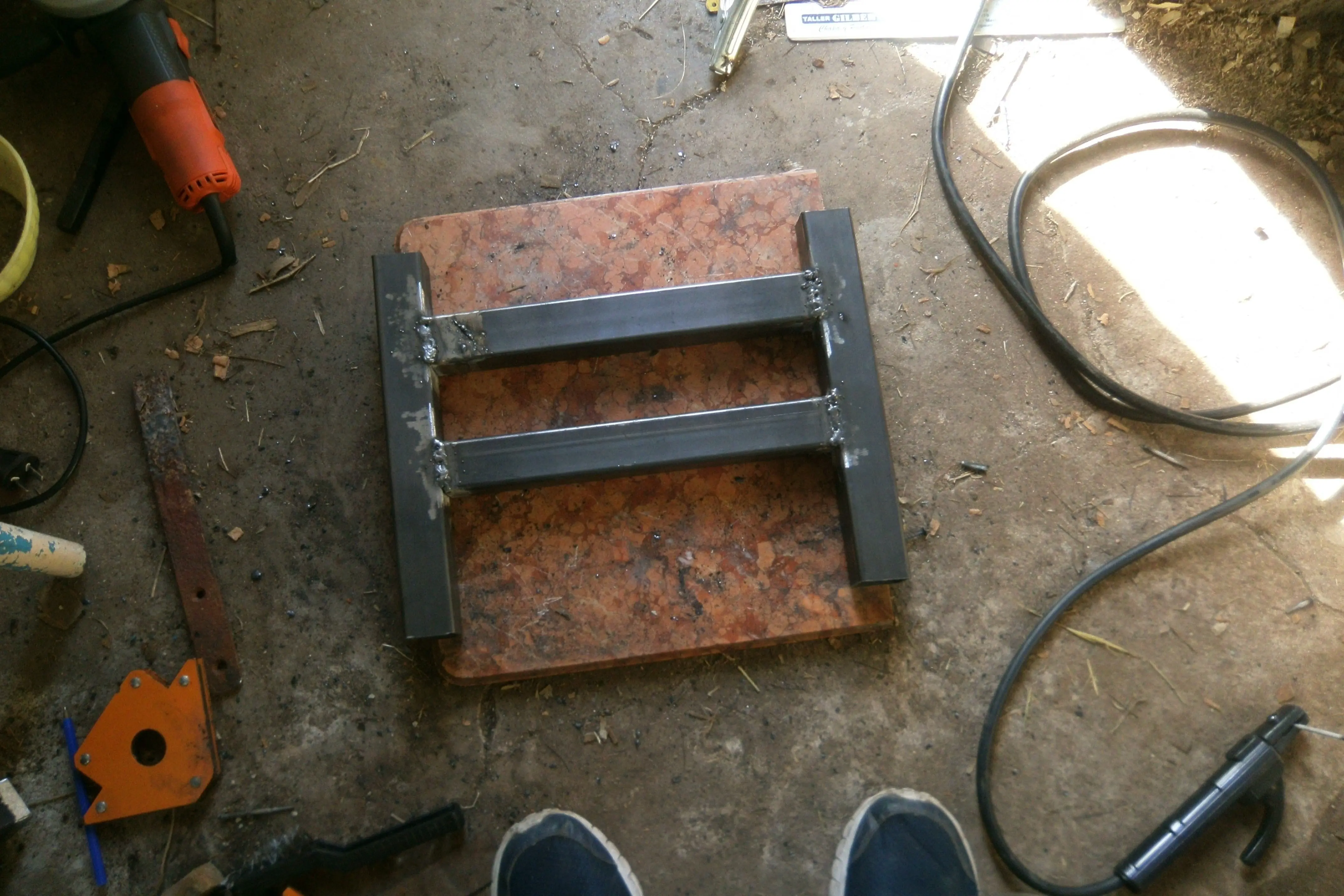

Luego paso a soldar:

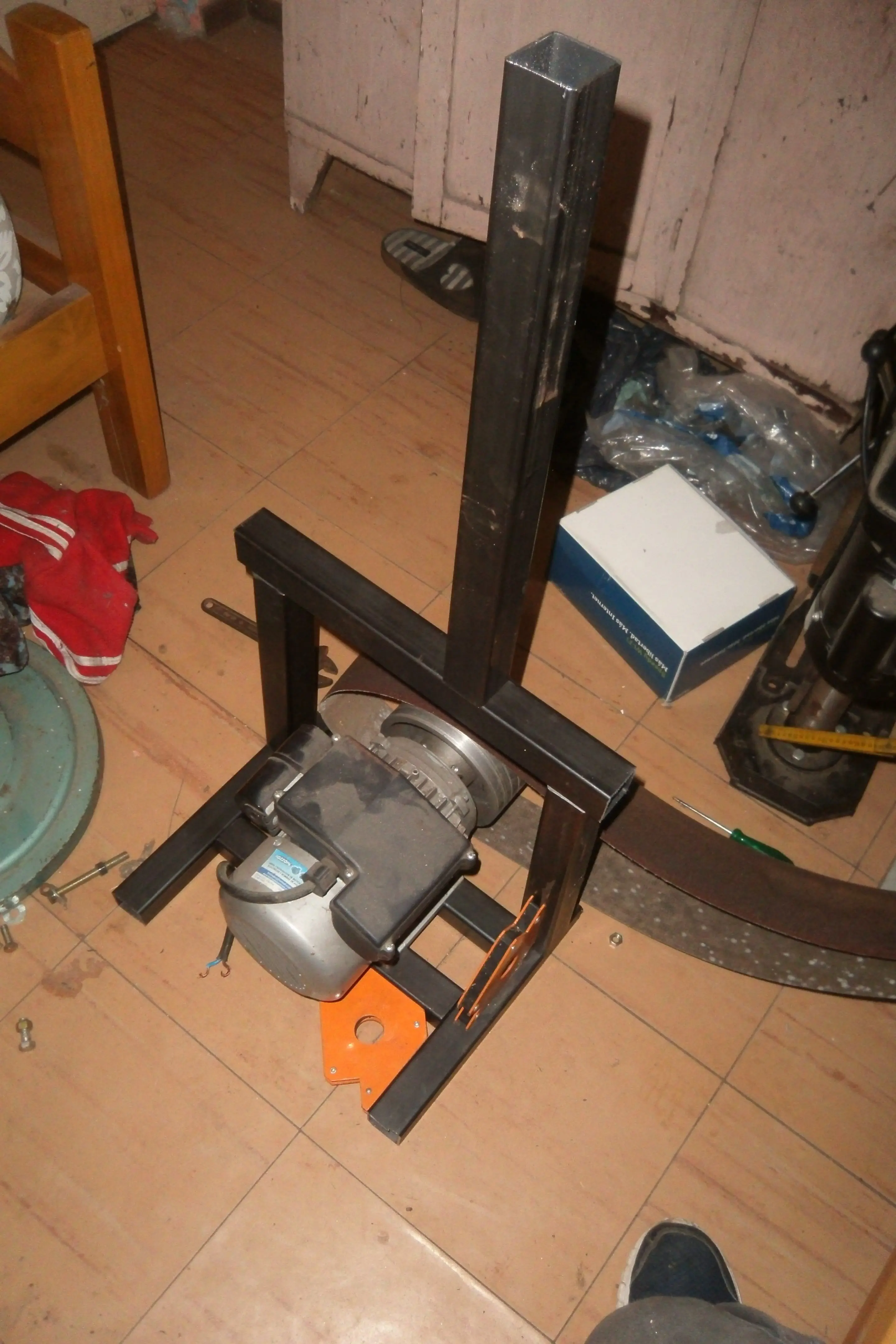

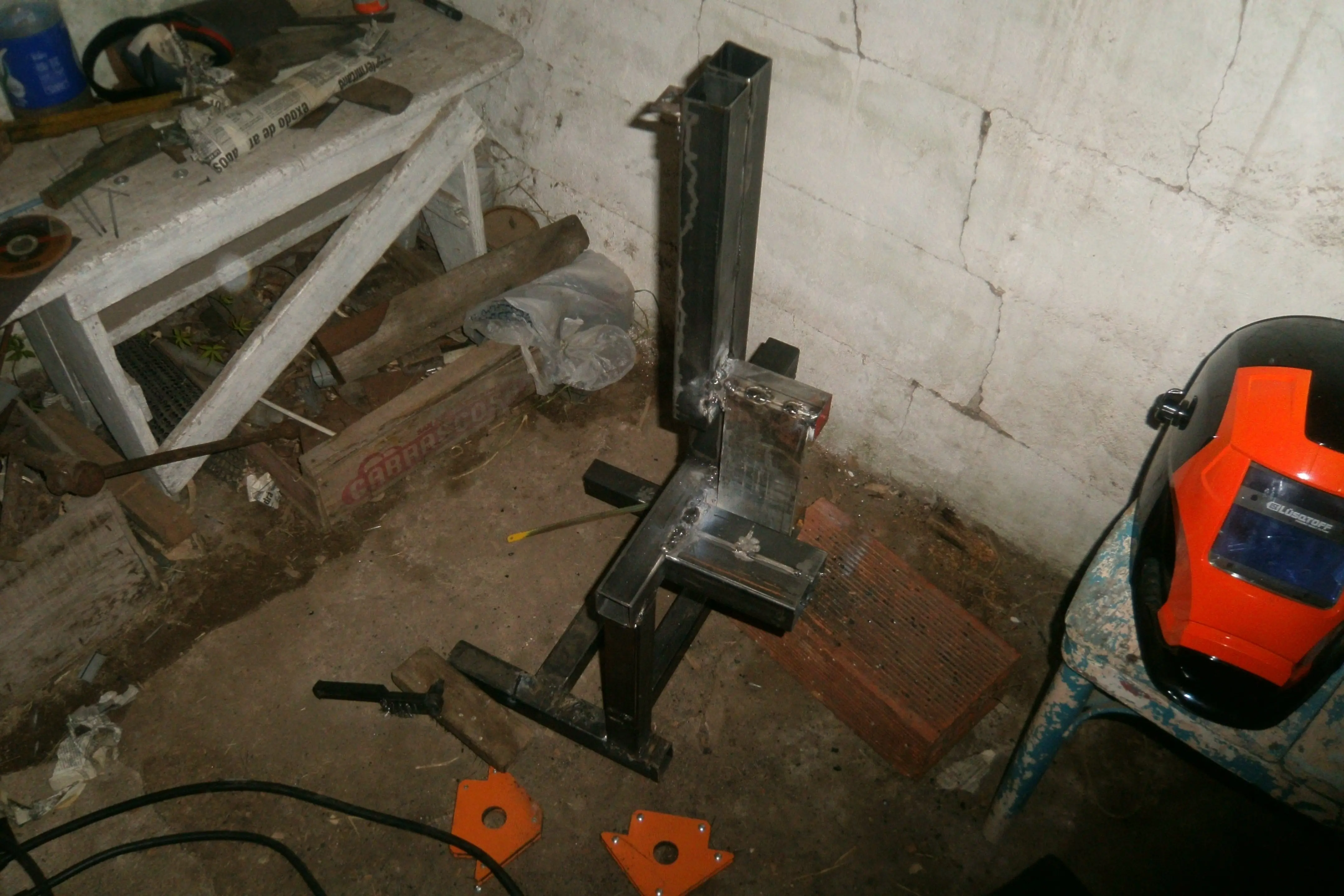

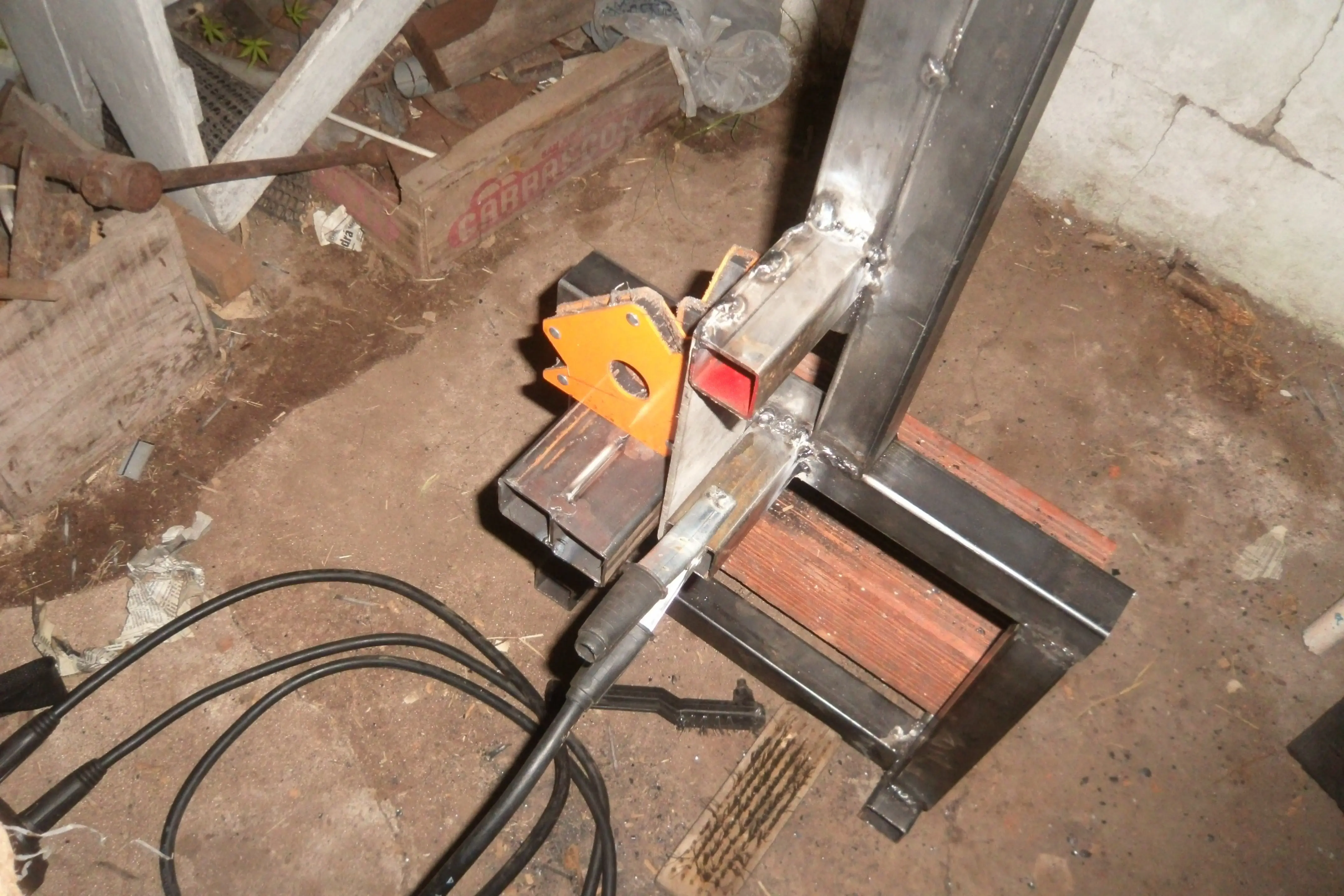

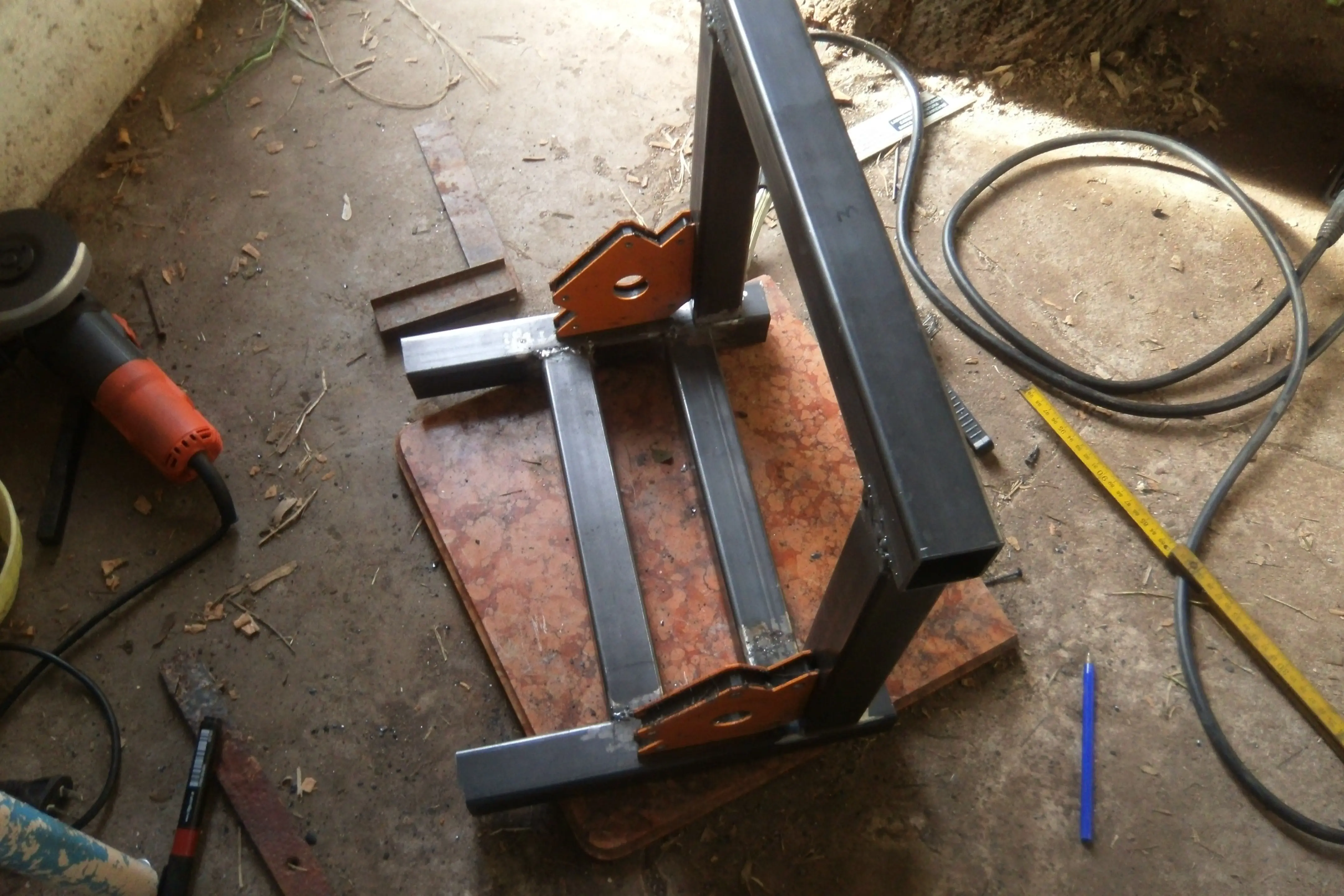

Corto un pedazo mas que va ubicado de esta manera pero antes de soldarlo hay que limarle la costura interior para que el caño de 3,5 cm se deslice por dentro

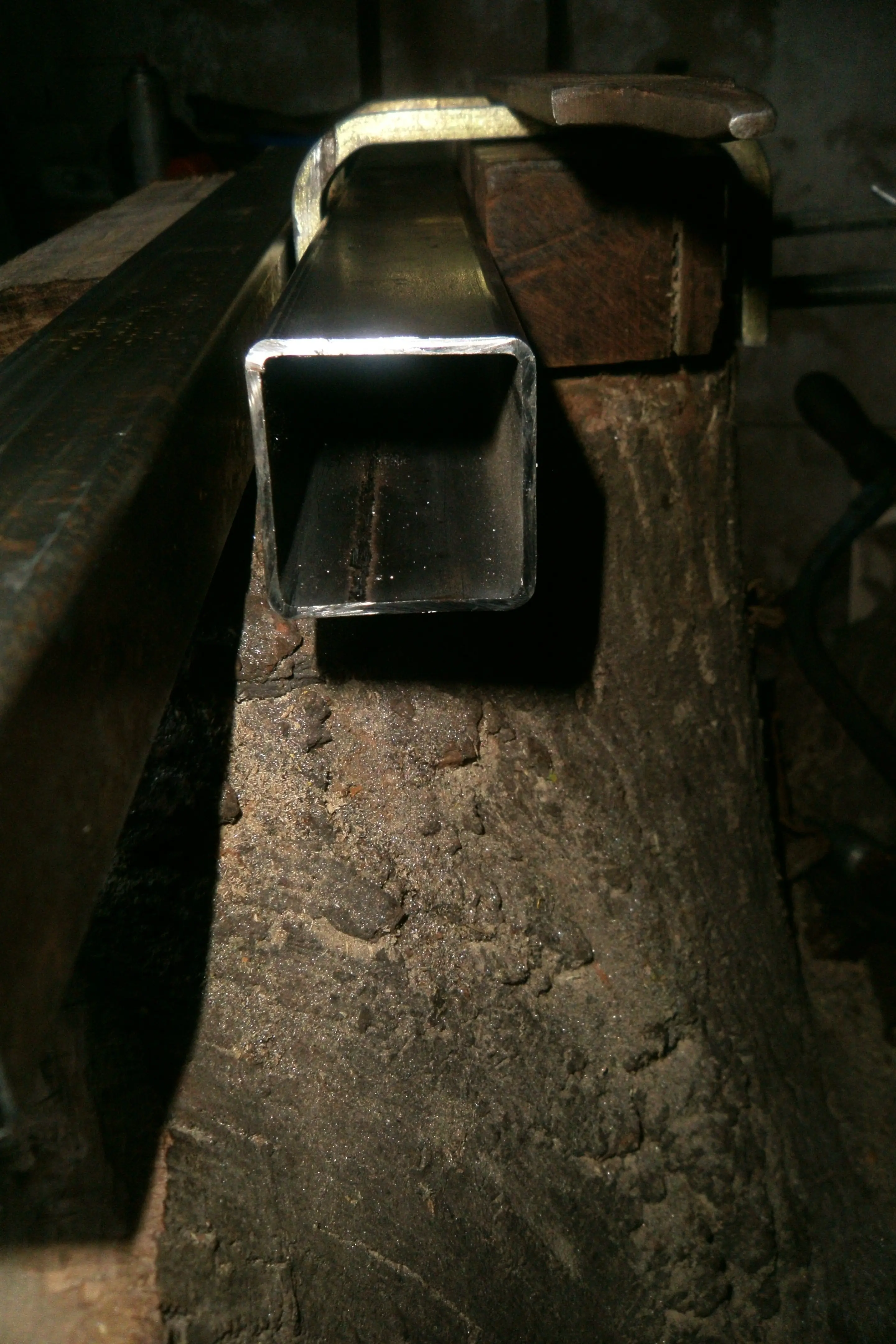

Esa costura hay que limar
Un pedazo de caño de 3,5cm que va a ser el que tenga la polea guia se tiene que deslizar por dentro. Este es para lo unico que uso el caño de 3,5cm todo lo otro esta hecho con el de 4cm.

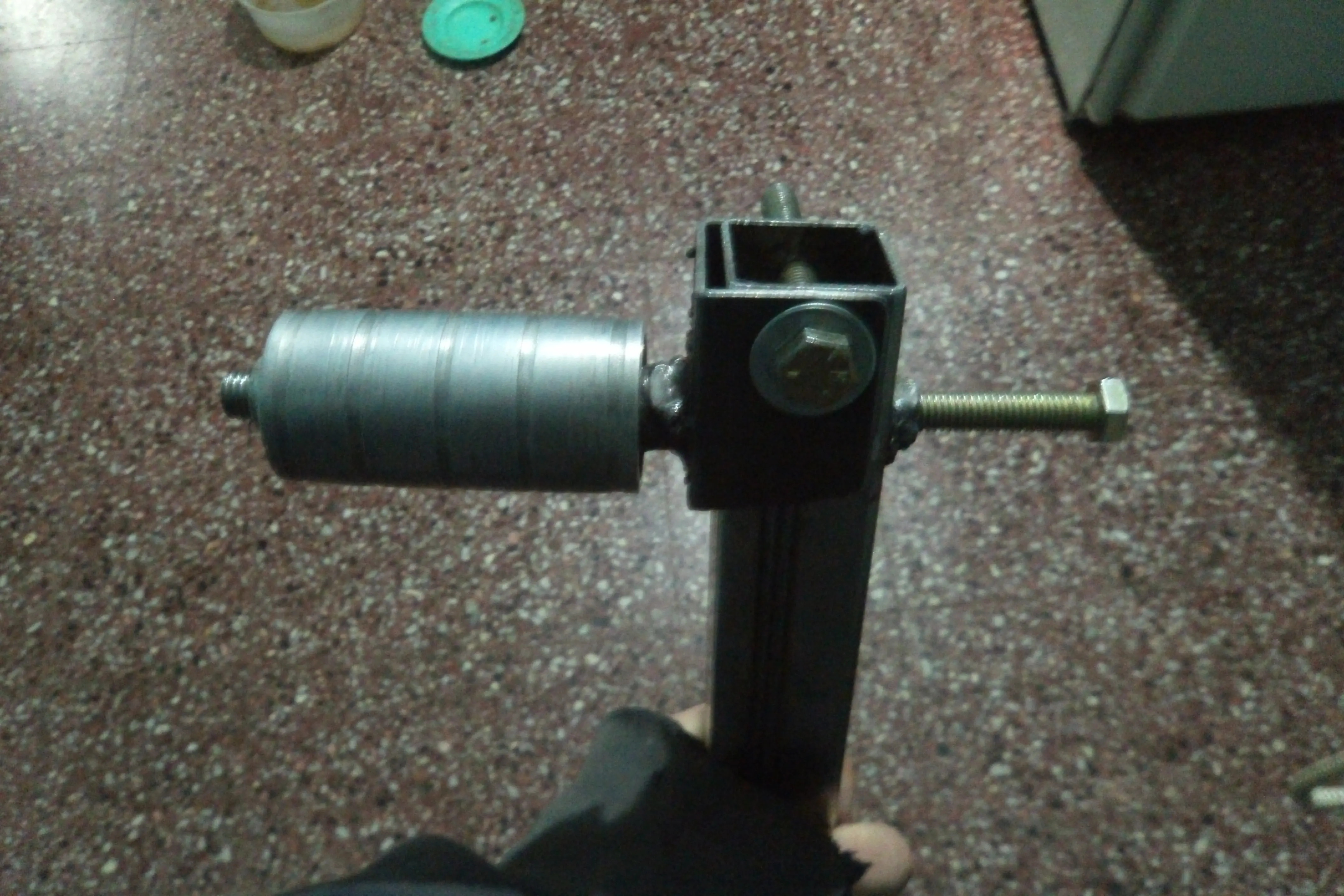

Ahora paso a hacer el sistema que controla el angulo de la polea guia, que permite alinear la banda.

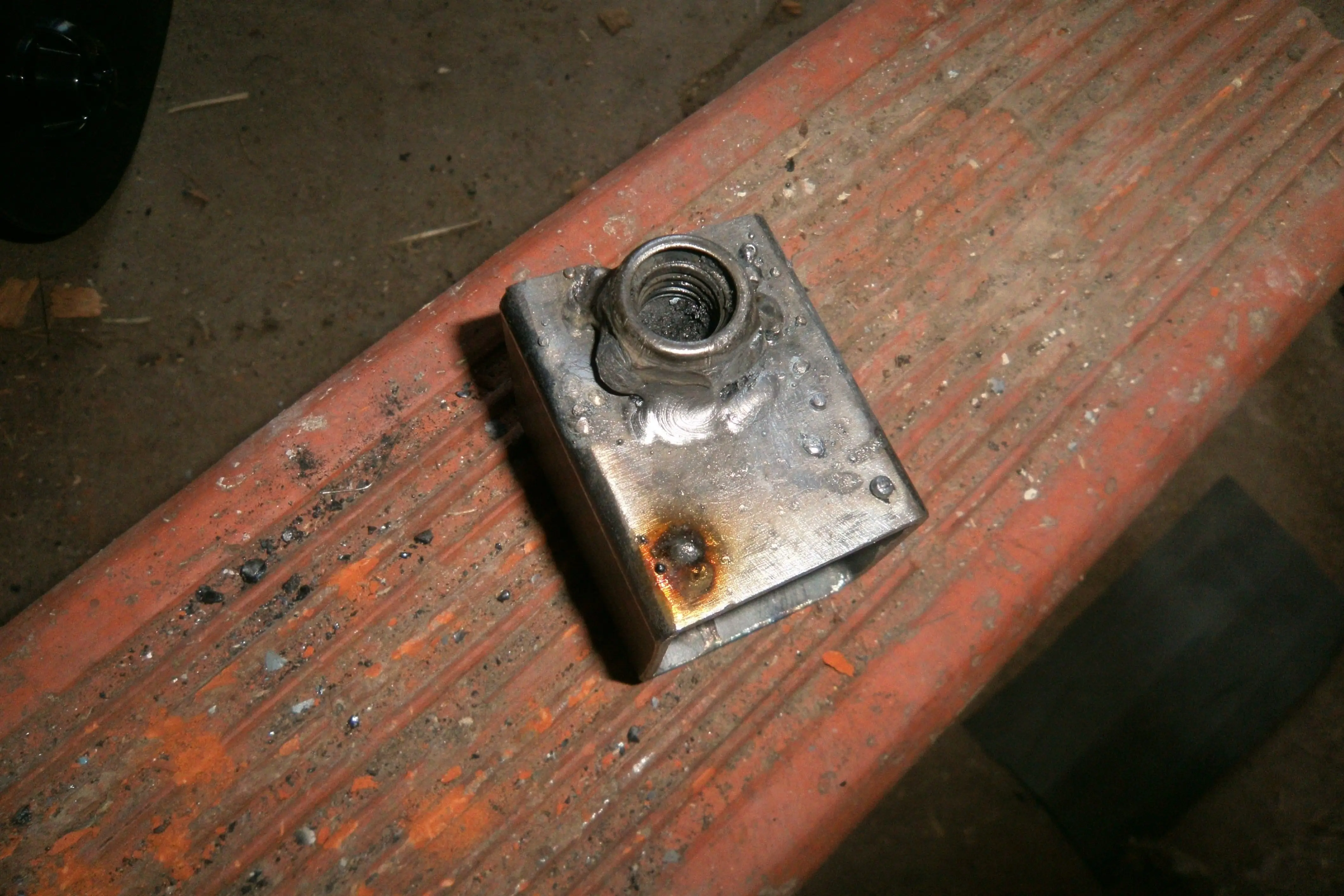

A un pedazo de caño le sueldo la tuerca donde se sujeta el eje de la polea.

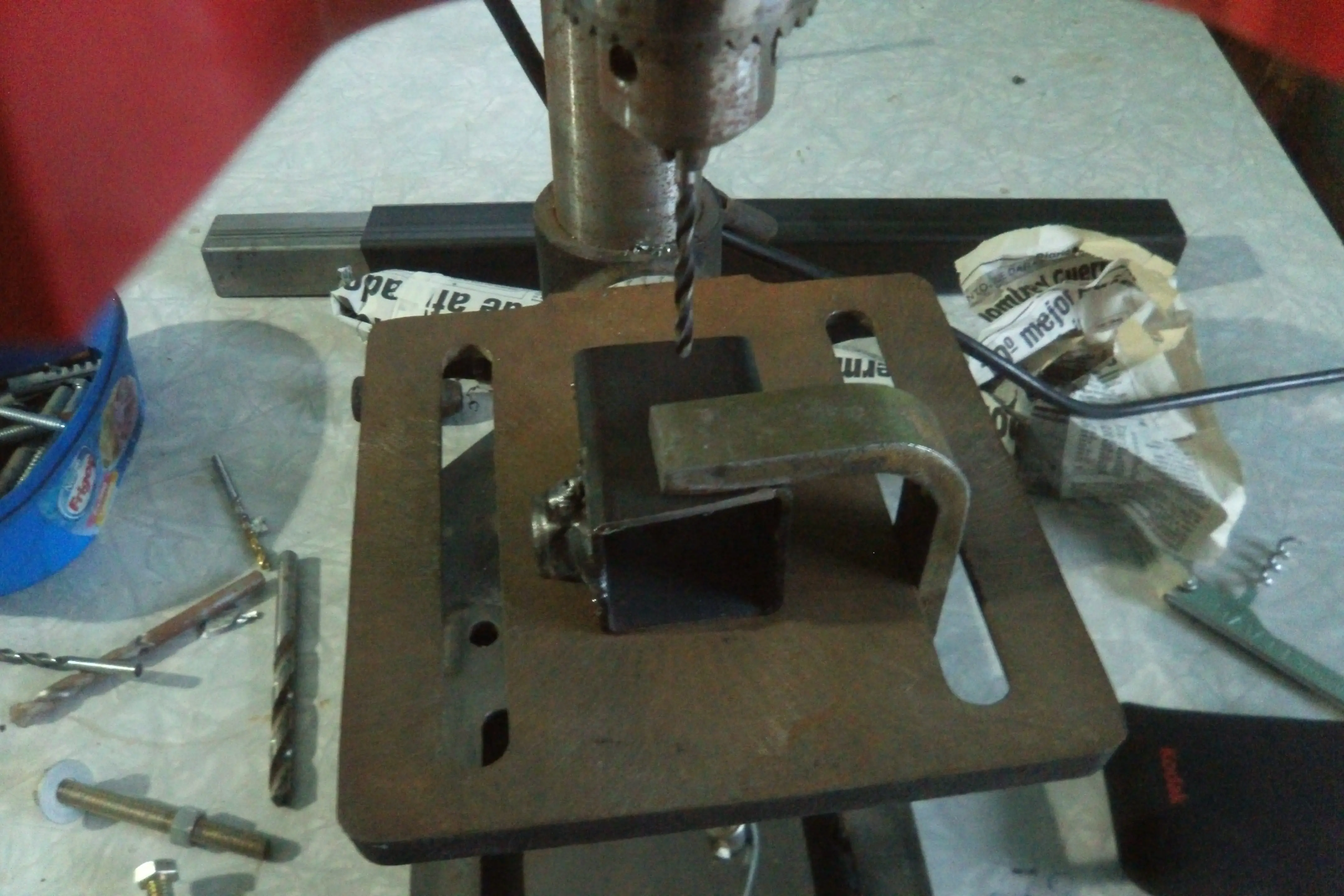

Agujereo para pasar un eje.

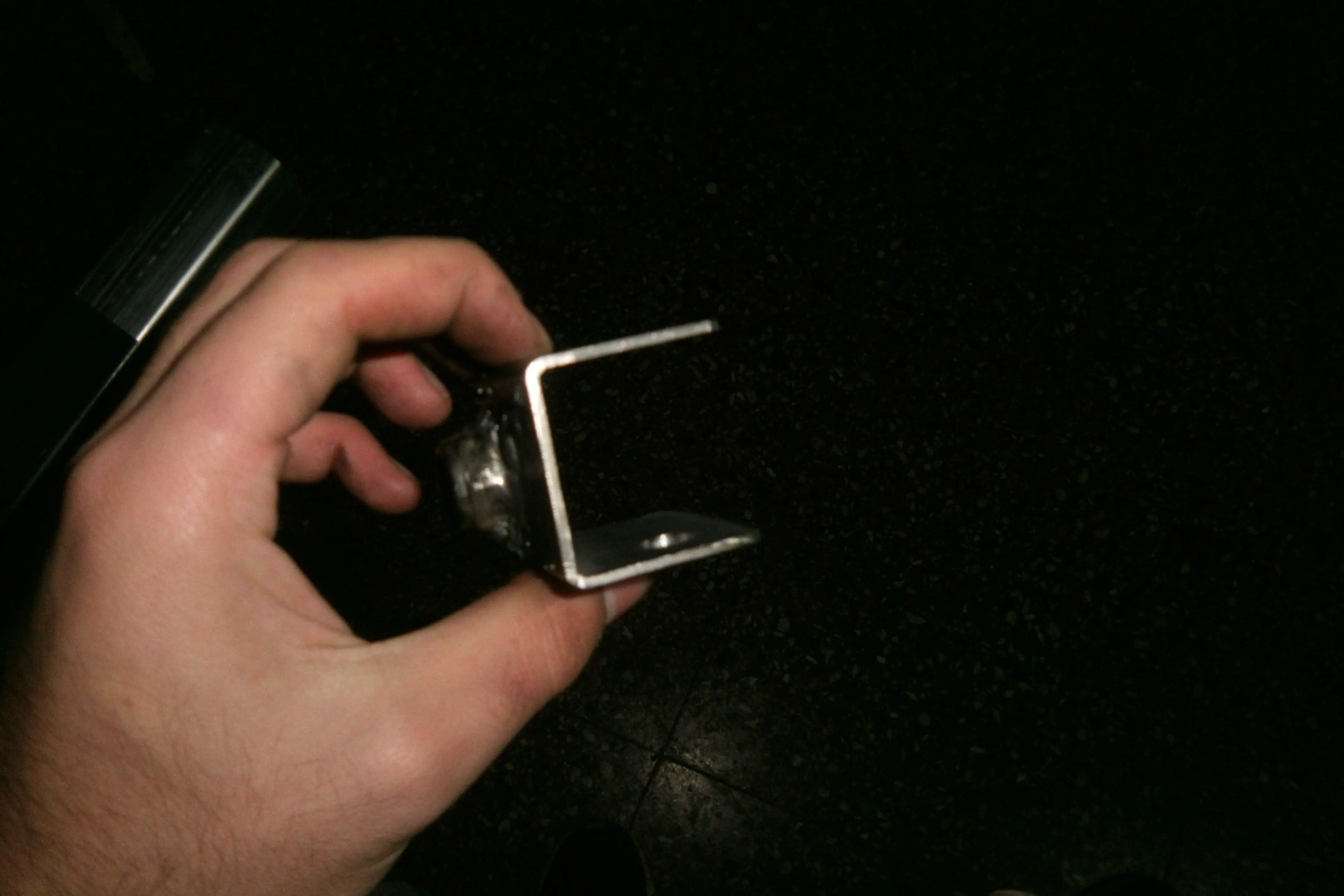

Le saco una cara del caño.

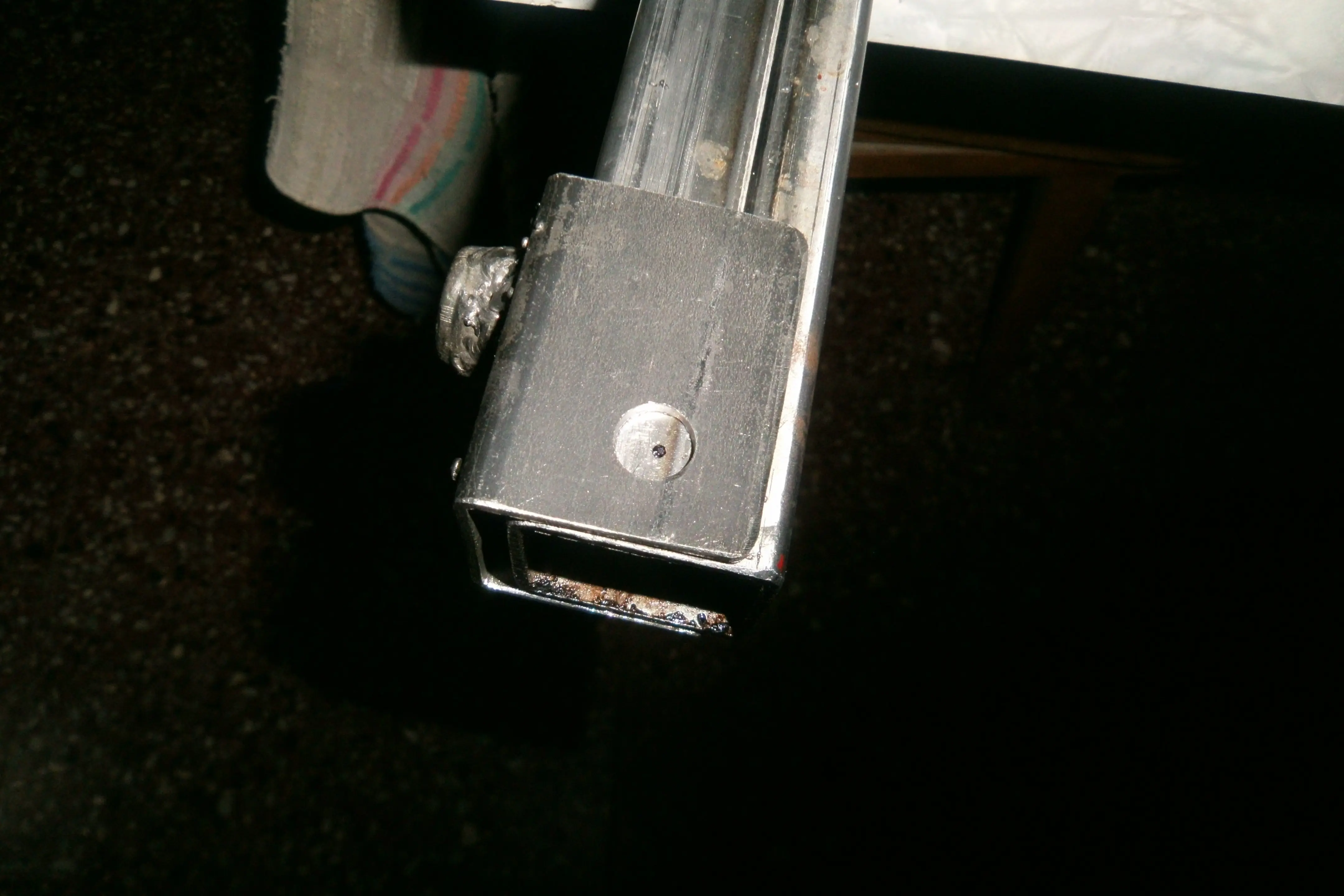

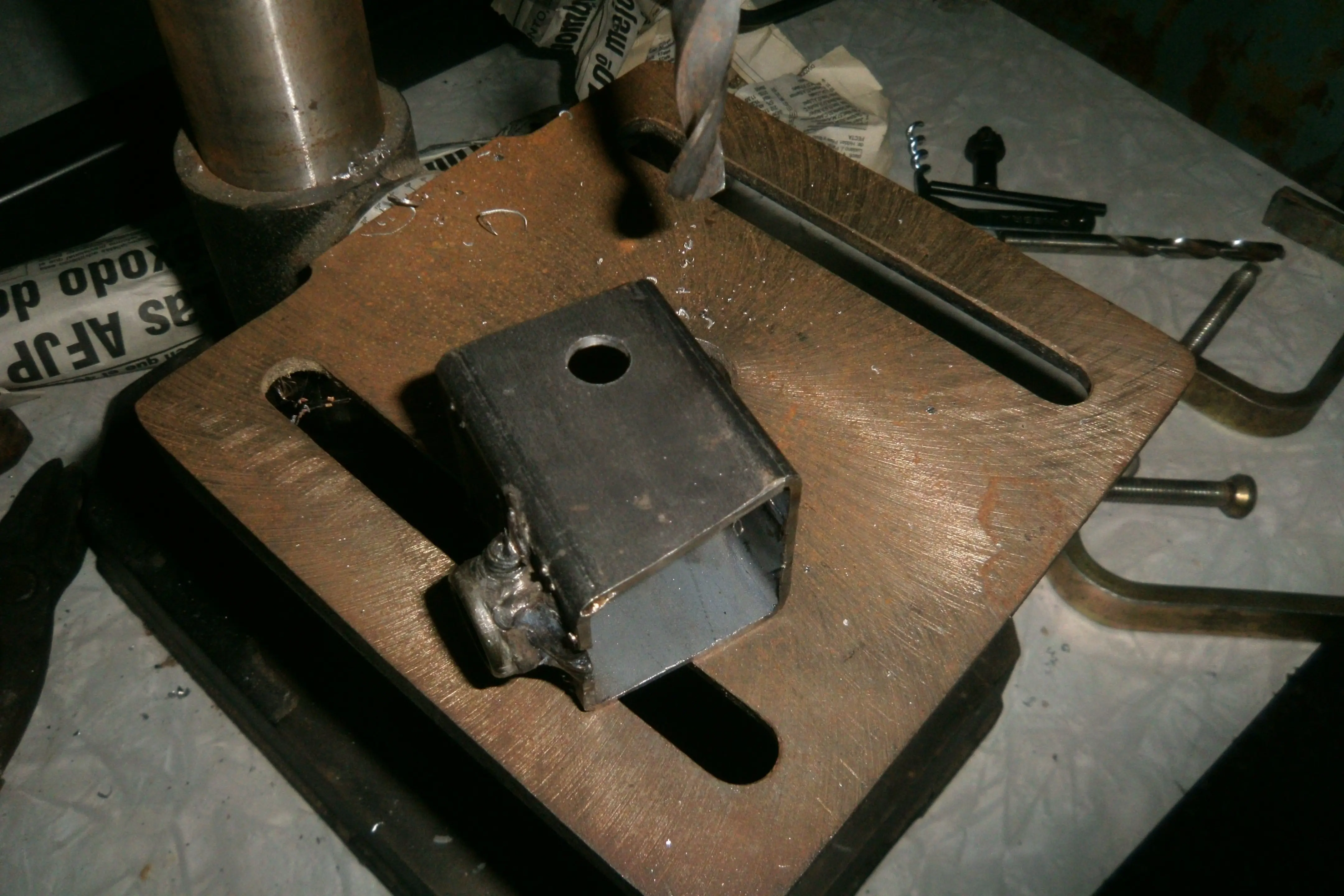

Marco para hacer el agujero en el caño de 3,5cm.

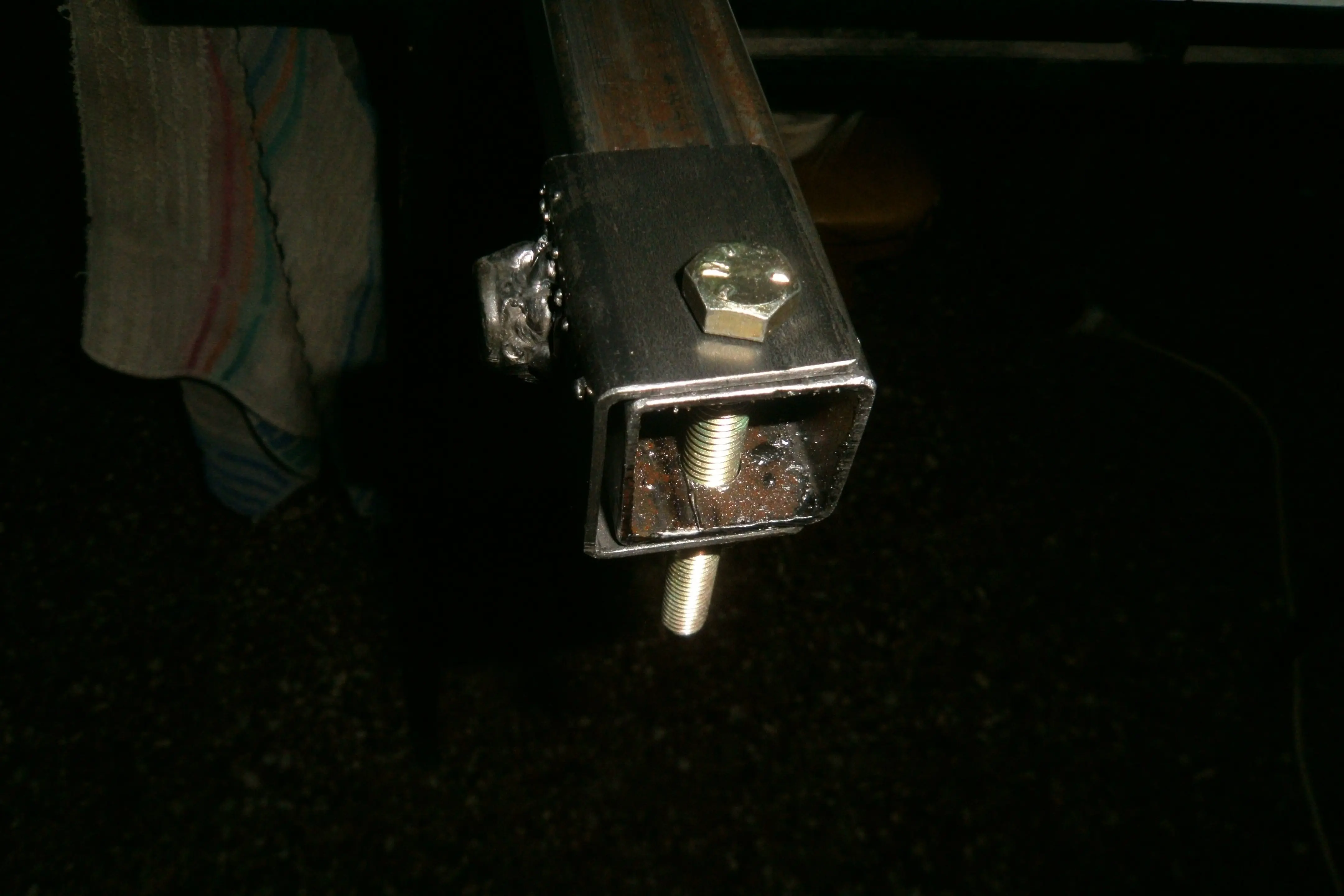

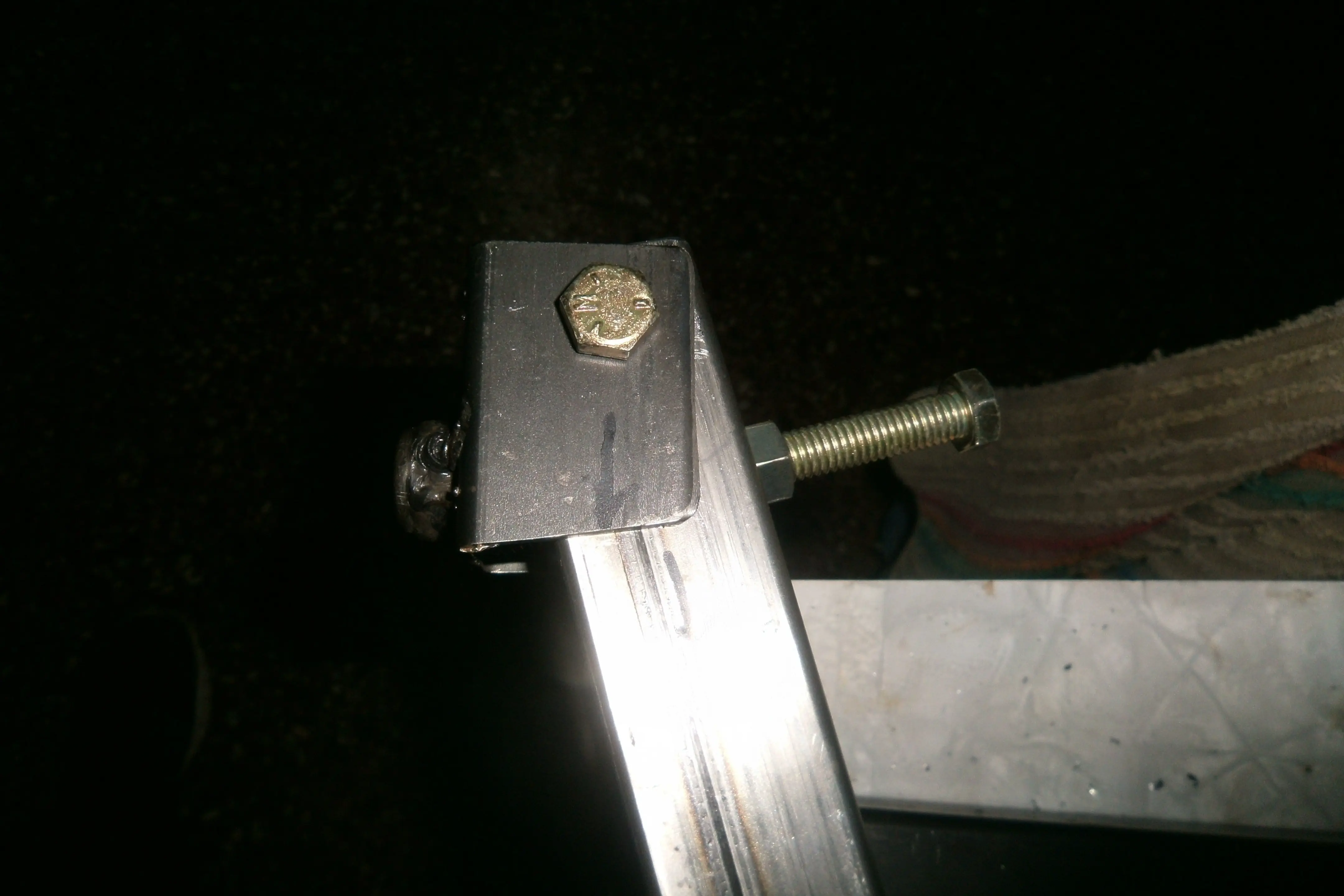

Luego hago otro agujero para pasar un bulon que controle el angulo
Asi tiene que quedar
Sueldo tambien el eje de la polea
El sistema ya armado.

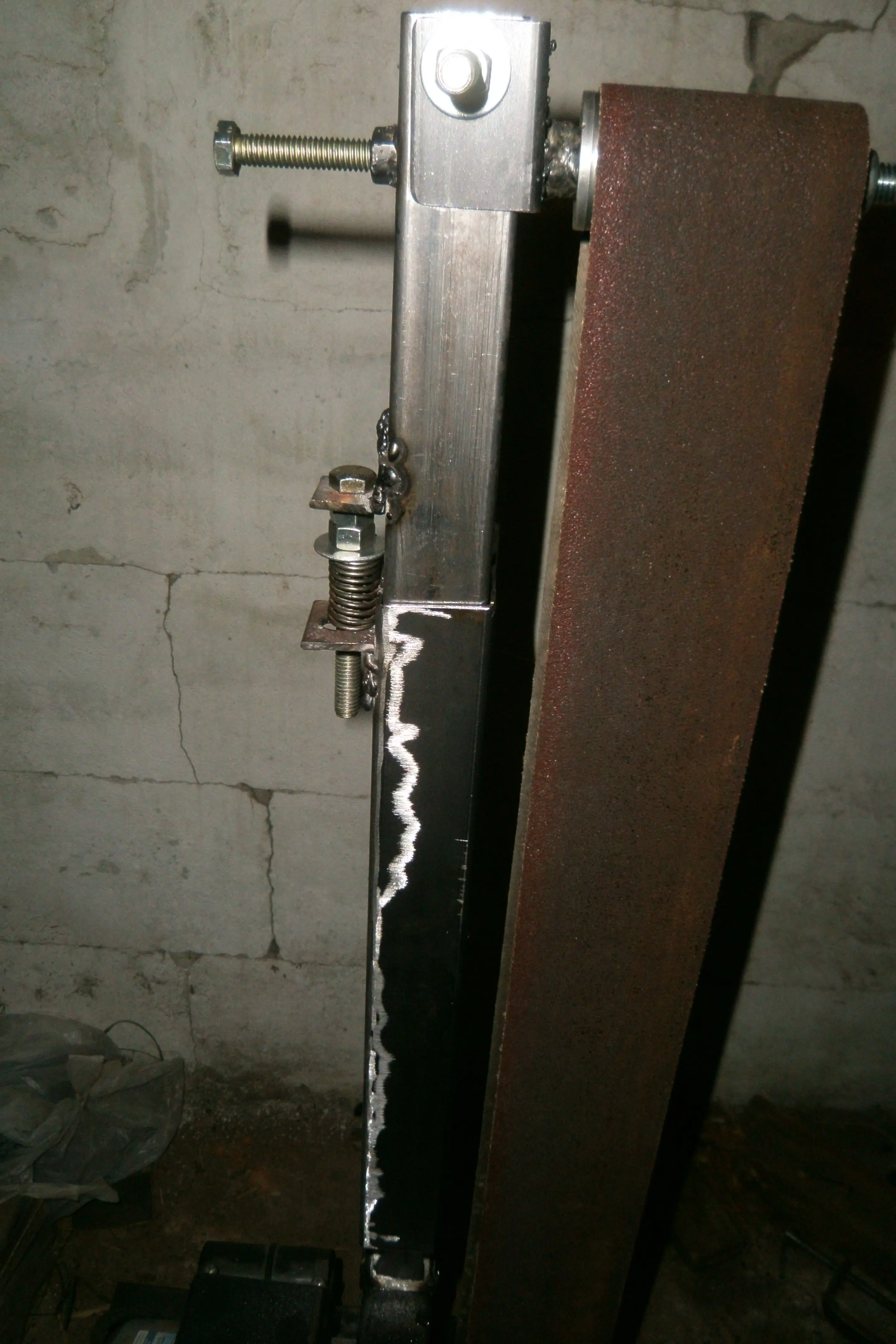

Luego hay que colocar un resorte tense la banda levantando el caño de 3,5cm

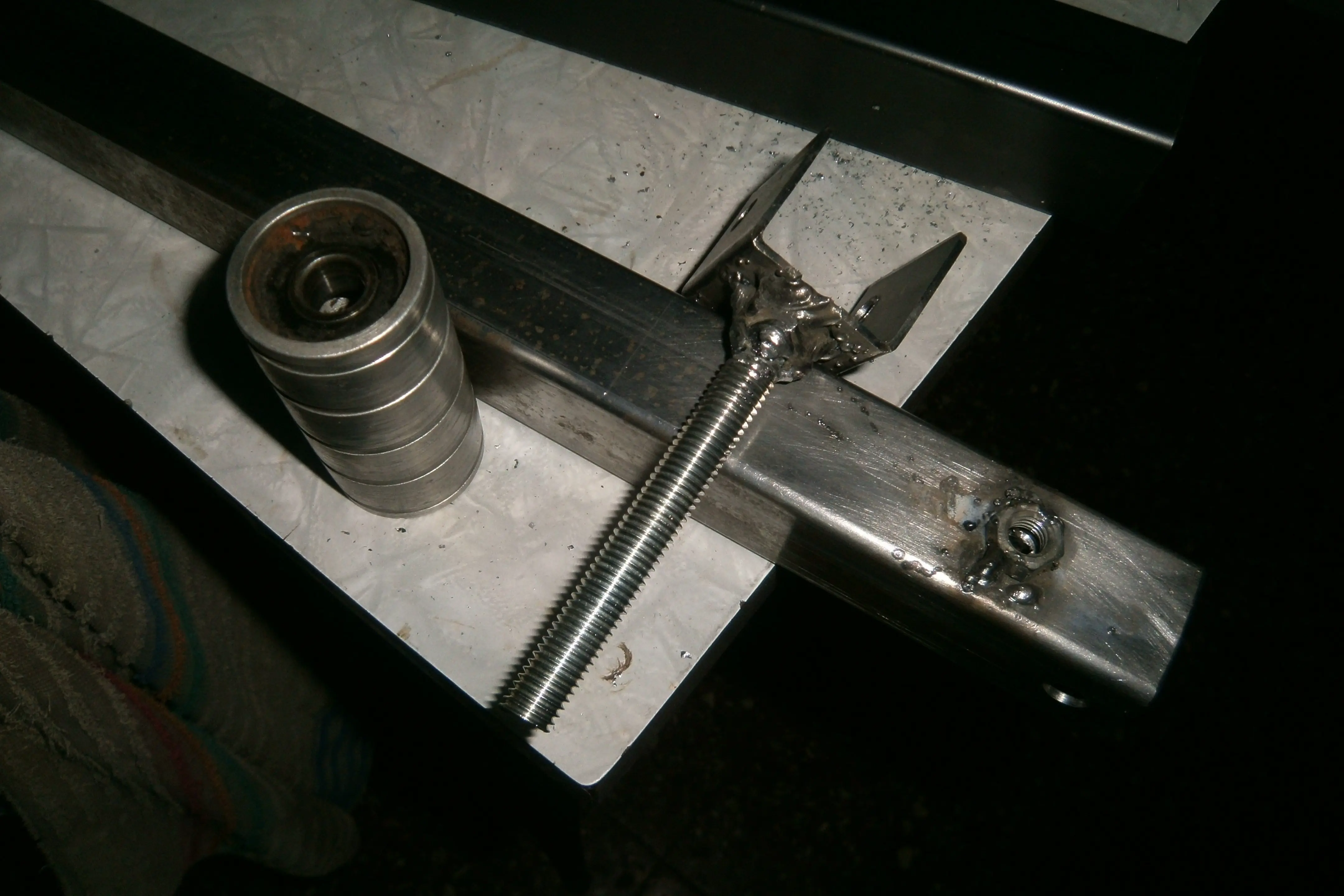

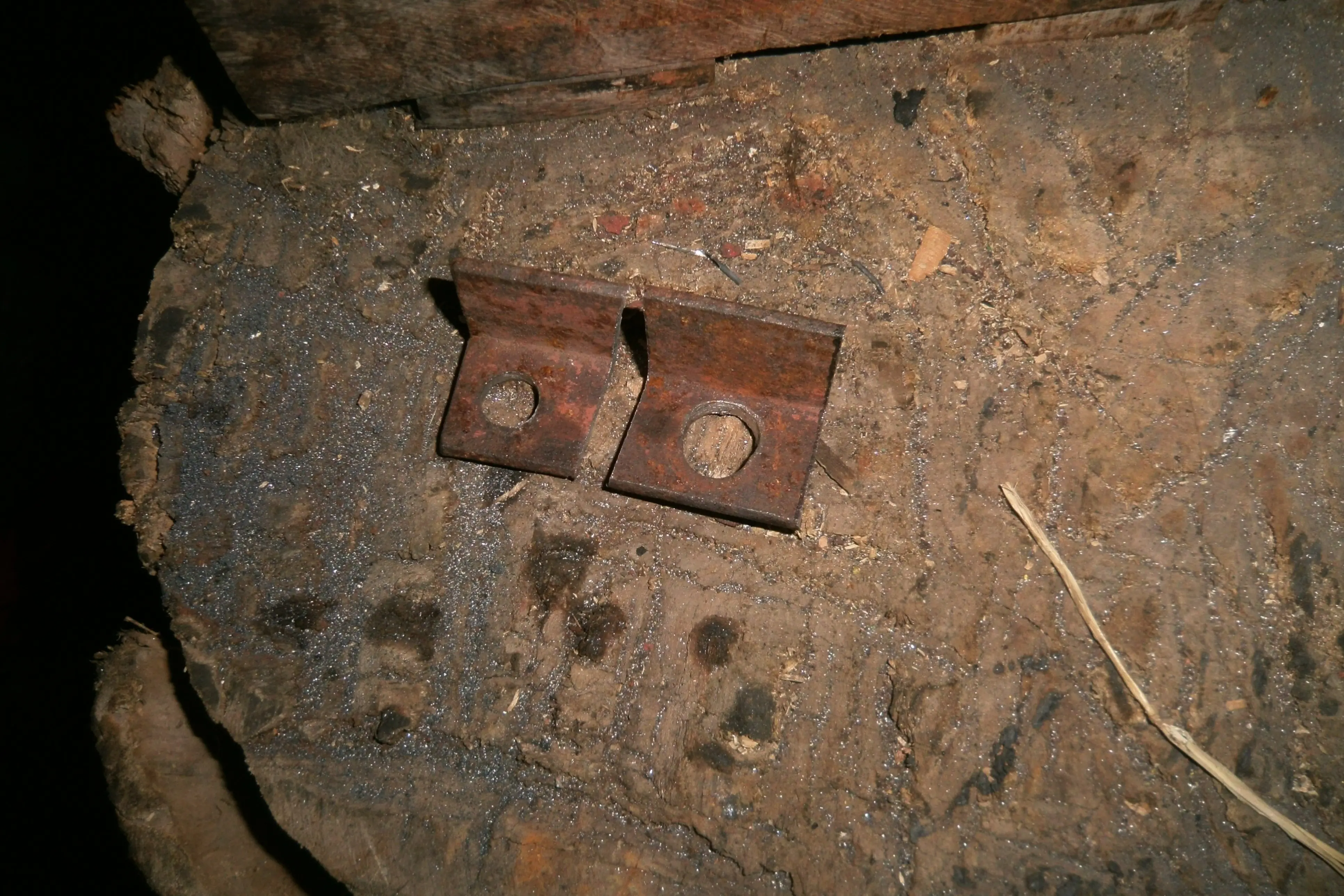

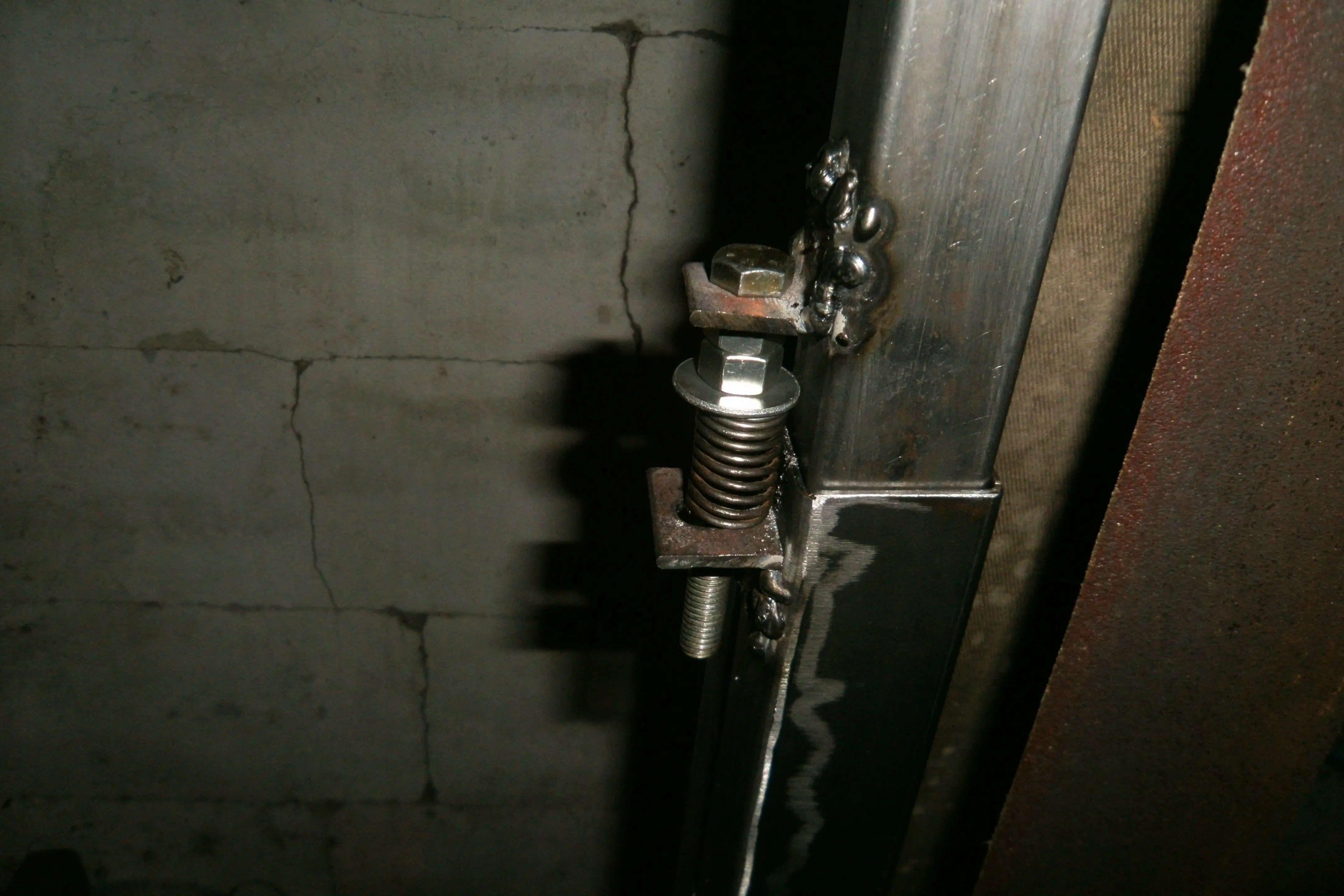

Solde dos chapitas y utilizo un bulon como guia del resorte que levanta el caño tensando la banda.

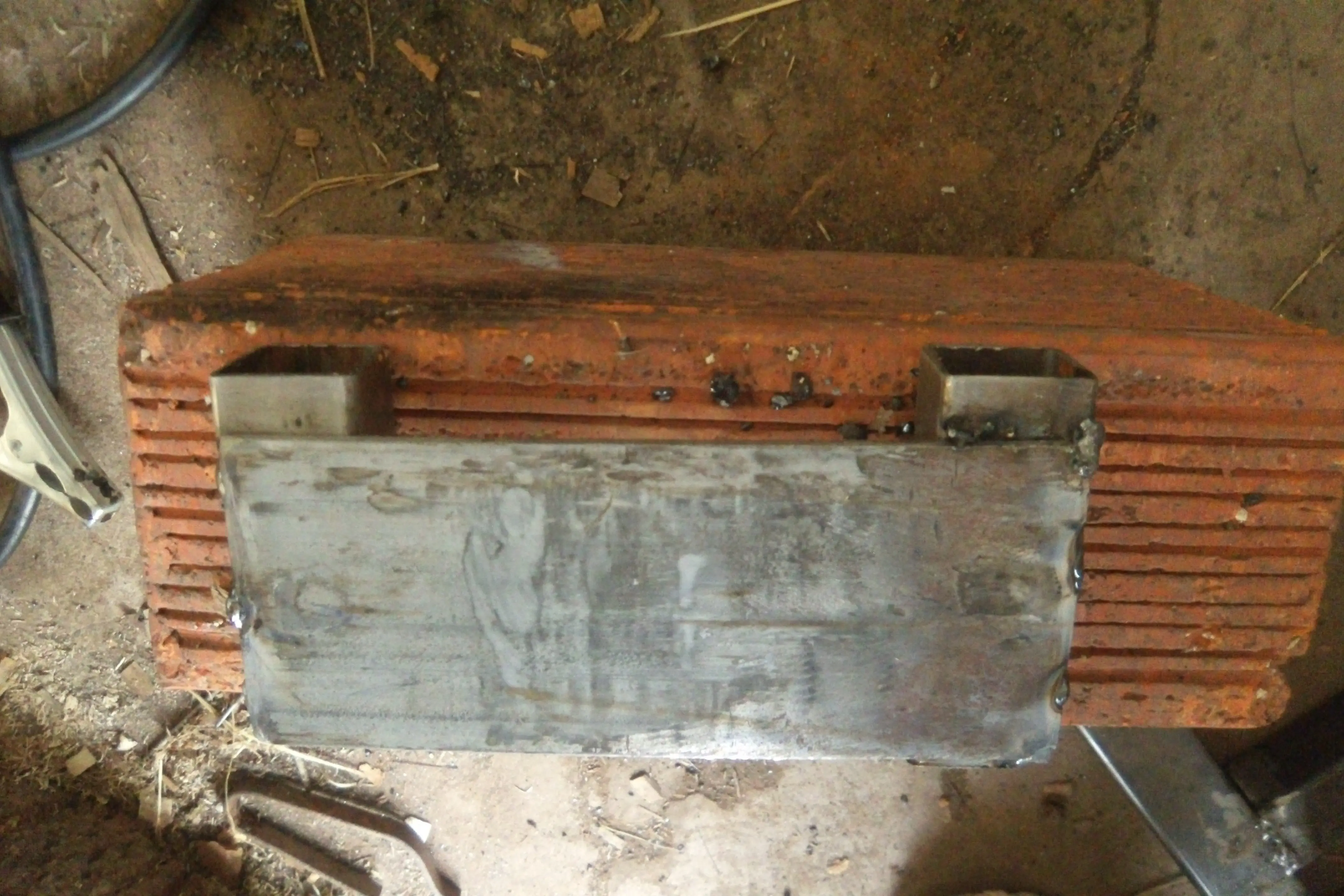

Luego paso a armar una superficie plana donde apoyara la banda cuando lije los cuchillos.
Tambien sueldo una base hecha con caños donde apoyare la pieza a lijar.
Sujeto el motor con bulones y le doy unas vueltas de cinta aisladora a la polea por la parte central, esto ayuda a que la lija no se desplace horizontalmente.
Sueldo un enchufe al motor.

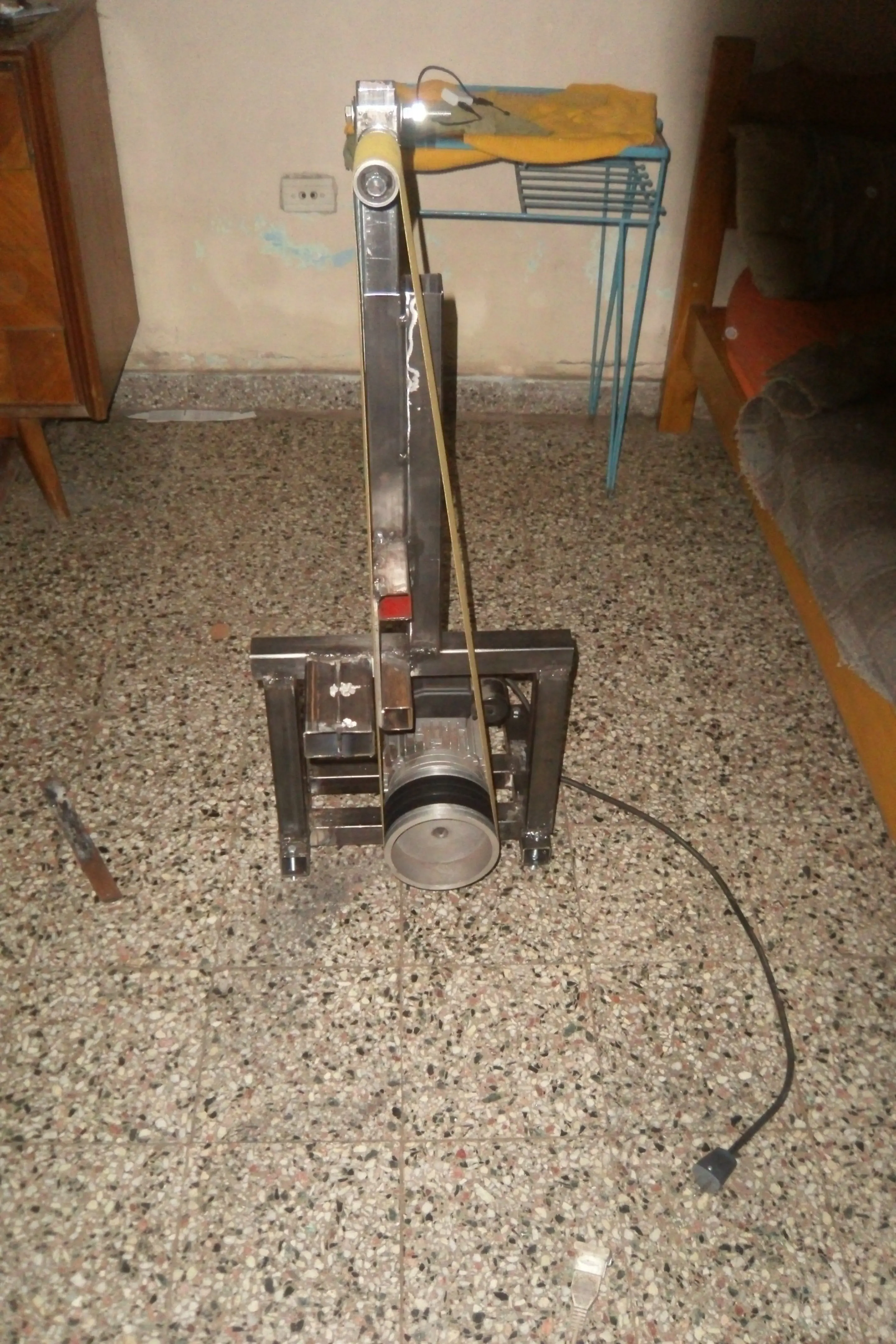

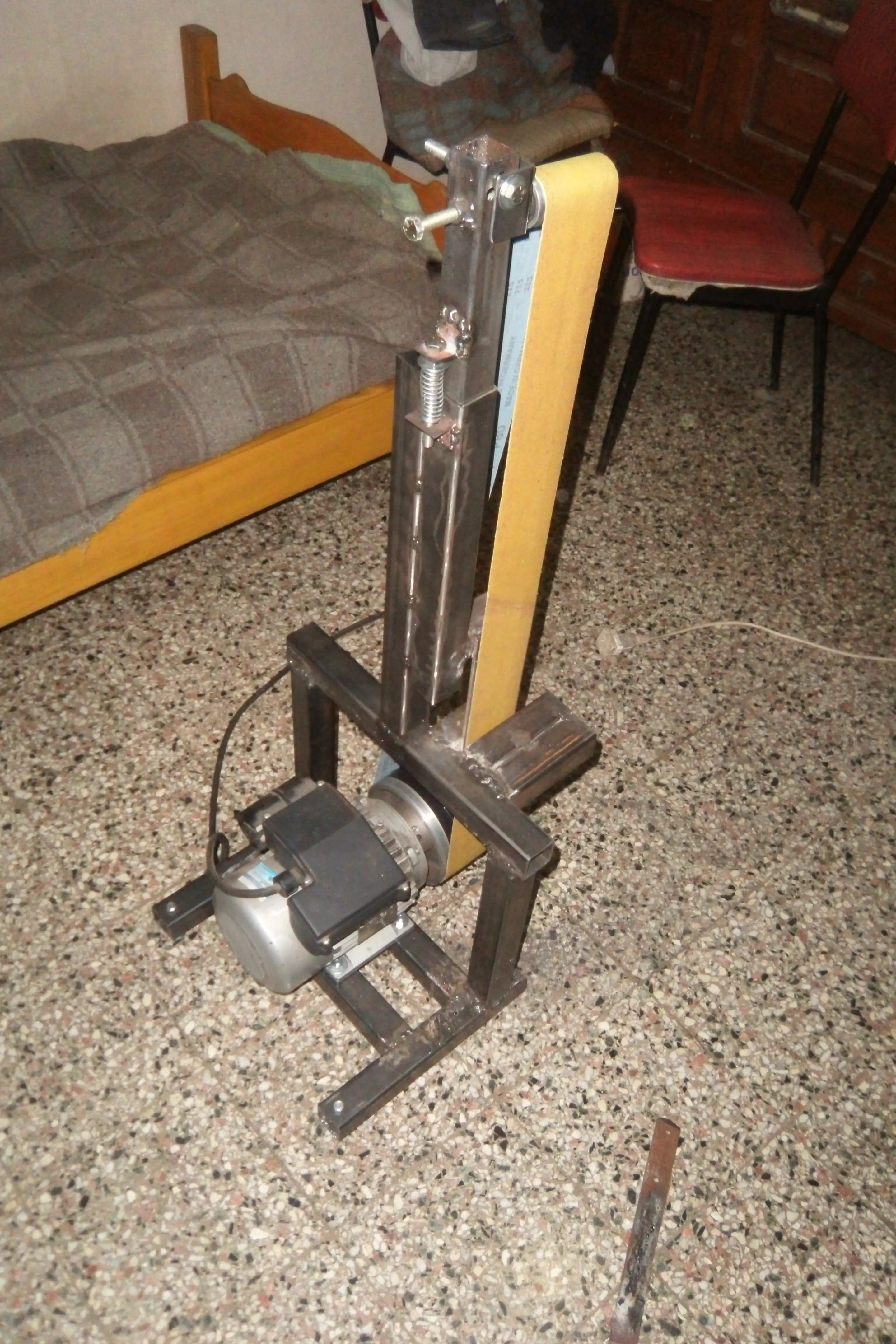

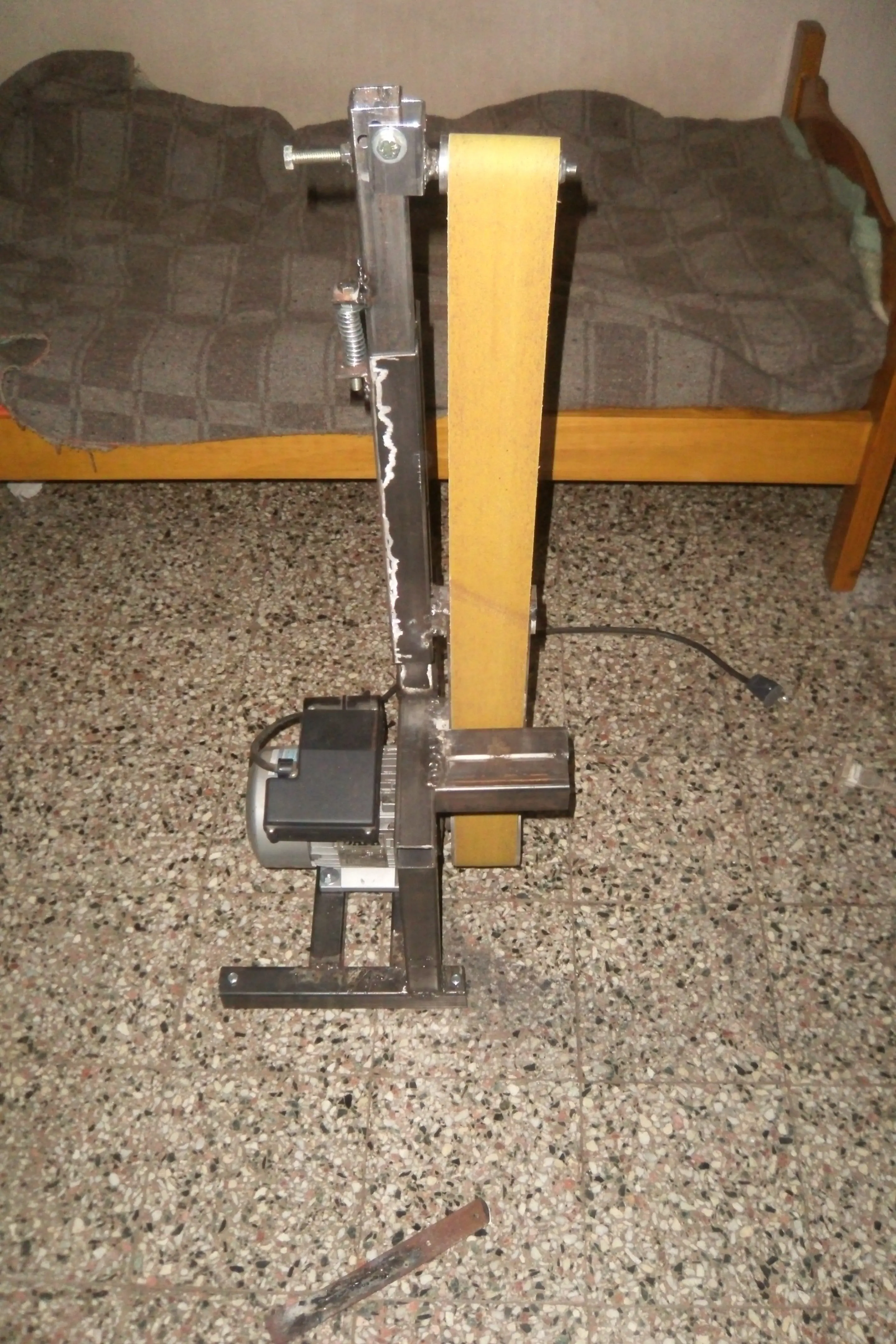

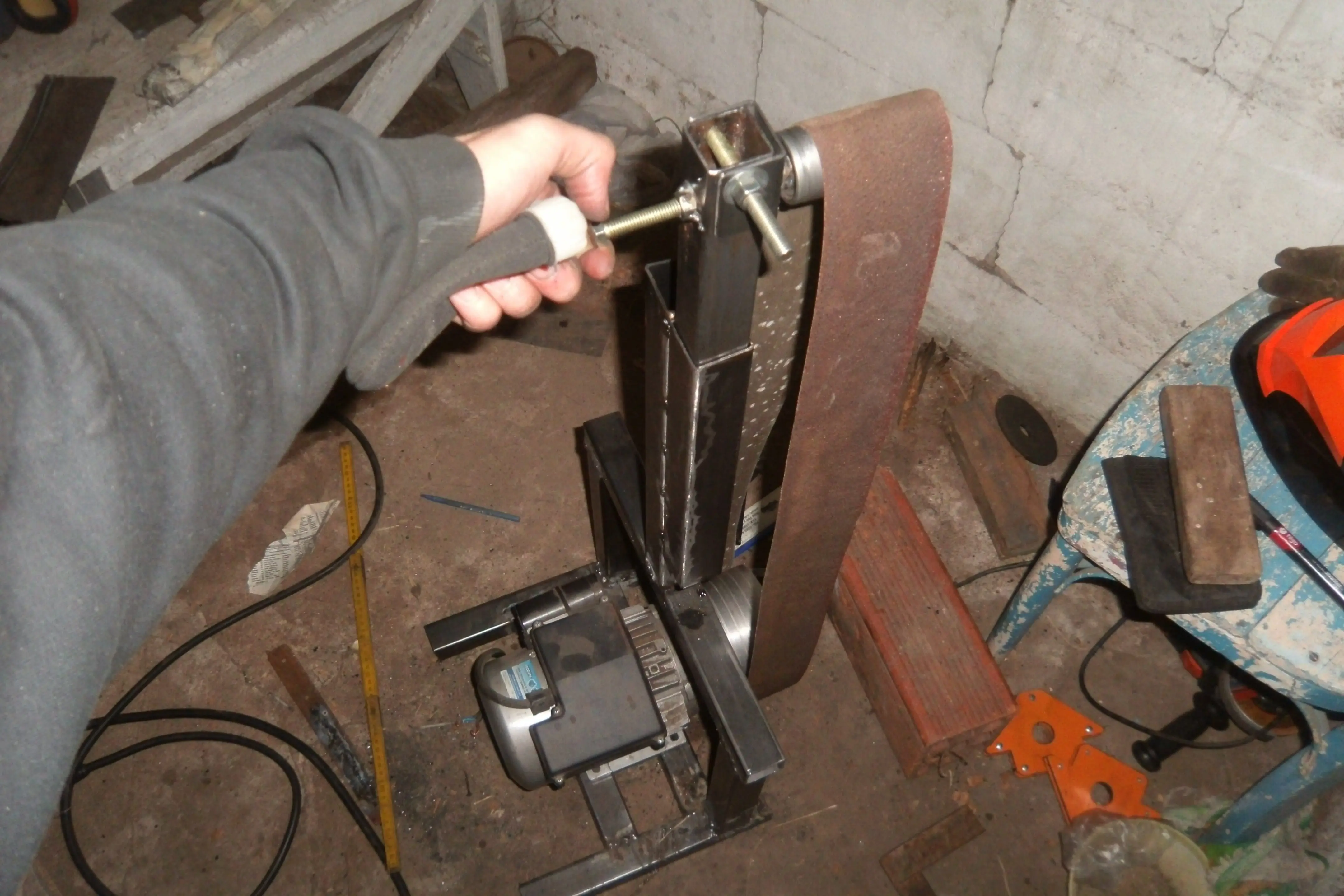

Y listo para la primer prueba.
Una grabacion de la primer prueba:
Y otro video lijando un hacha antigua:
El antes y despues del hacha:
Certificada:
Eso es todo, espero que haya quedado claro, no paso medidas porque depende el motor y las poleas que tenga cada uno ademas de las lijas que vaya a usar, esta es para lijas de 2000X75mm.
Cualquier duda comenten que se las voy a ir contestando o agregando al post lo que haga falta.
Saludos!
