Hola a todos!
En este post muestro el paso a paso de como hice mi fragua a gas para cuchilleria.
Esta es una fragua a gas con quemador venturi, osea que no hace falta agregarle aire forzado, por diferencia de presión el gas toma de la atmósfera el aire para la combustión. Este tipo de quemador me gusto mas al momento de diseñar mi fragua porque no hace falta ningún soplador y por lo tanto no tengo que andar usando electricidad, solo la garrafa. La desventaja es que no creo llegar a temperatura de caldeo, osea 1200°, pero como no me interesa hacer damasco por el momento con que llegue a una buena temperatura para forjar estoy mas que bien.

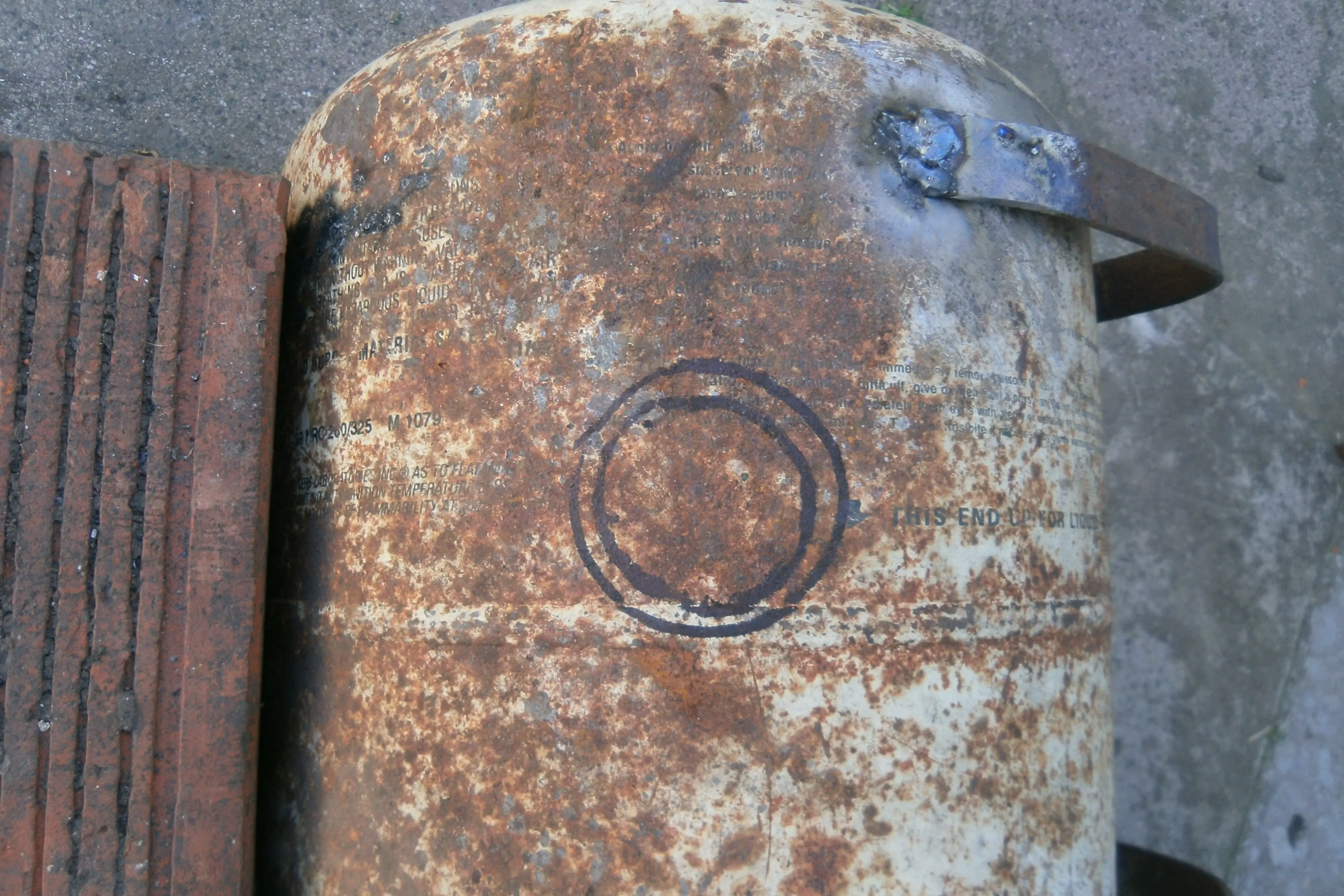

Esta es una garrafa de gas para aire acondicionado, se consiguen barato en ML, a mi me la regalaron.

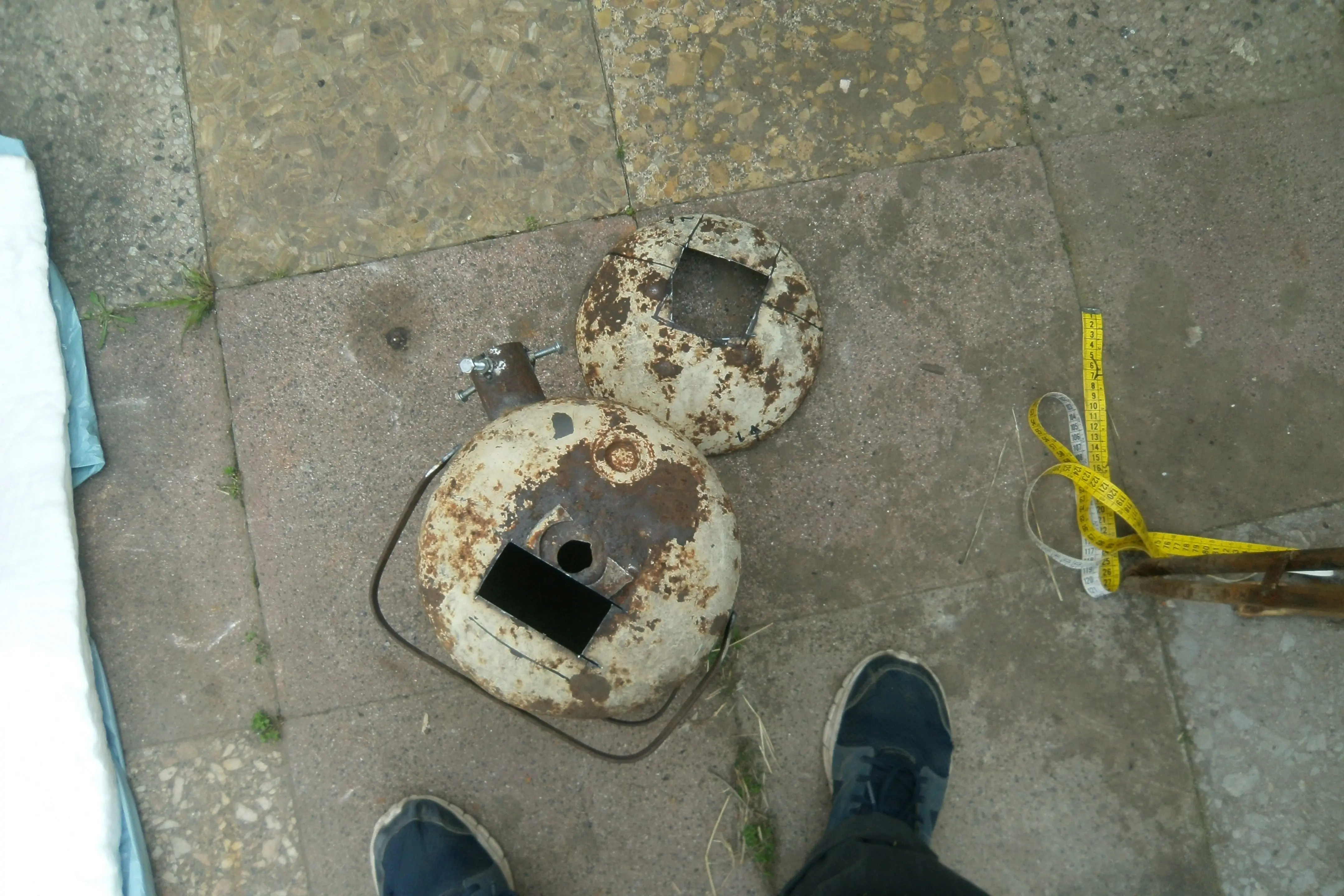

Primero hay que asegurarse que no tenga gas, para eso hay que llenarla del todo con agua y luego vaciarla. Una vez vacía corto lo que sera la tapa

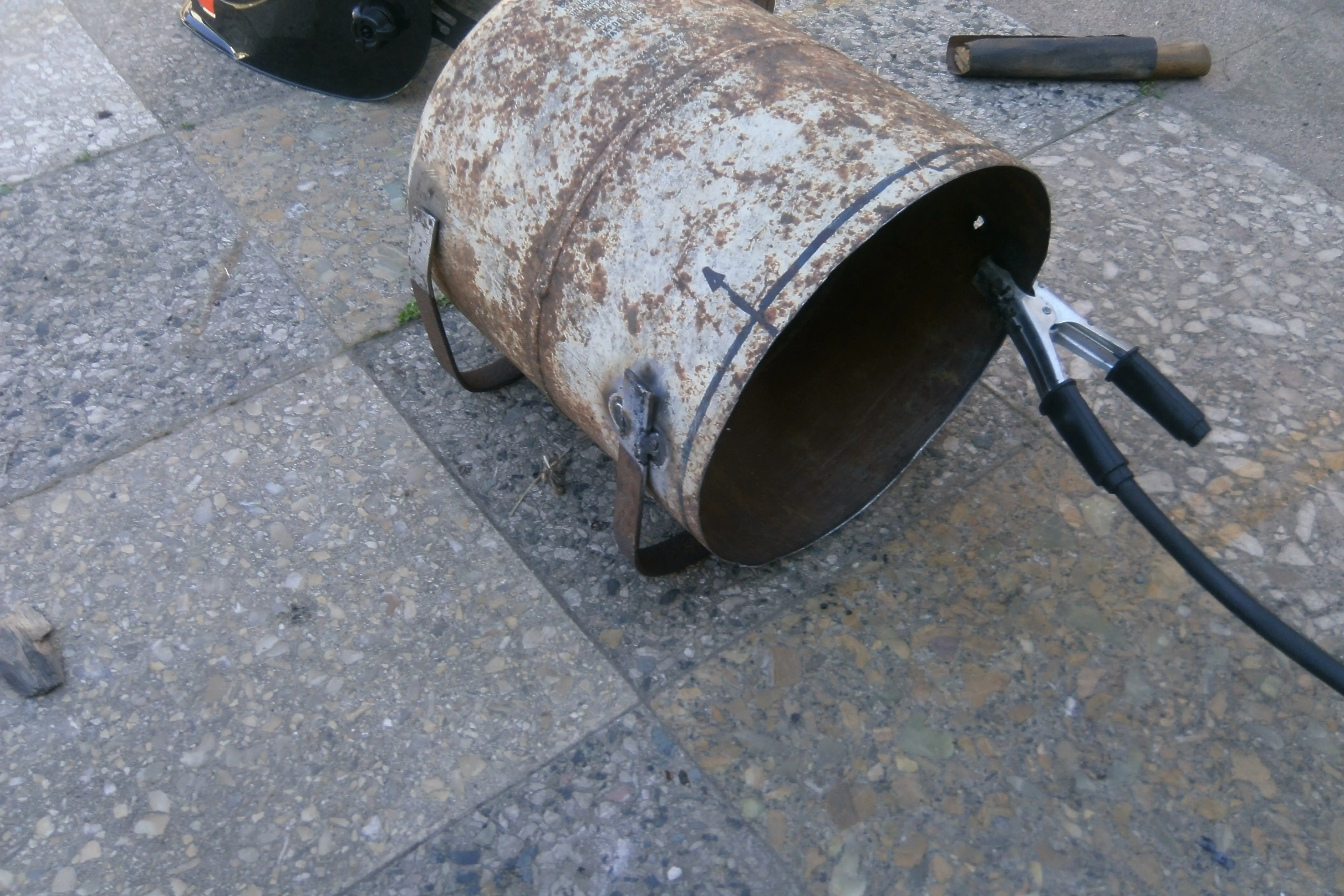

Sueldo las patas hechas con una planchuela de hierro
Sueldo una bisagra para la tapa
Marco lo que sera la entrada del quemador
Este caño es para sujetar el quemador, le hago 3 agujeros y sueldo tuercas para ajustar el quemador con bulones.

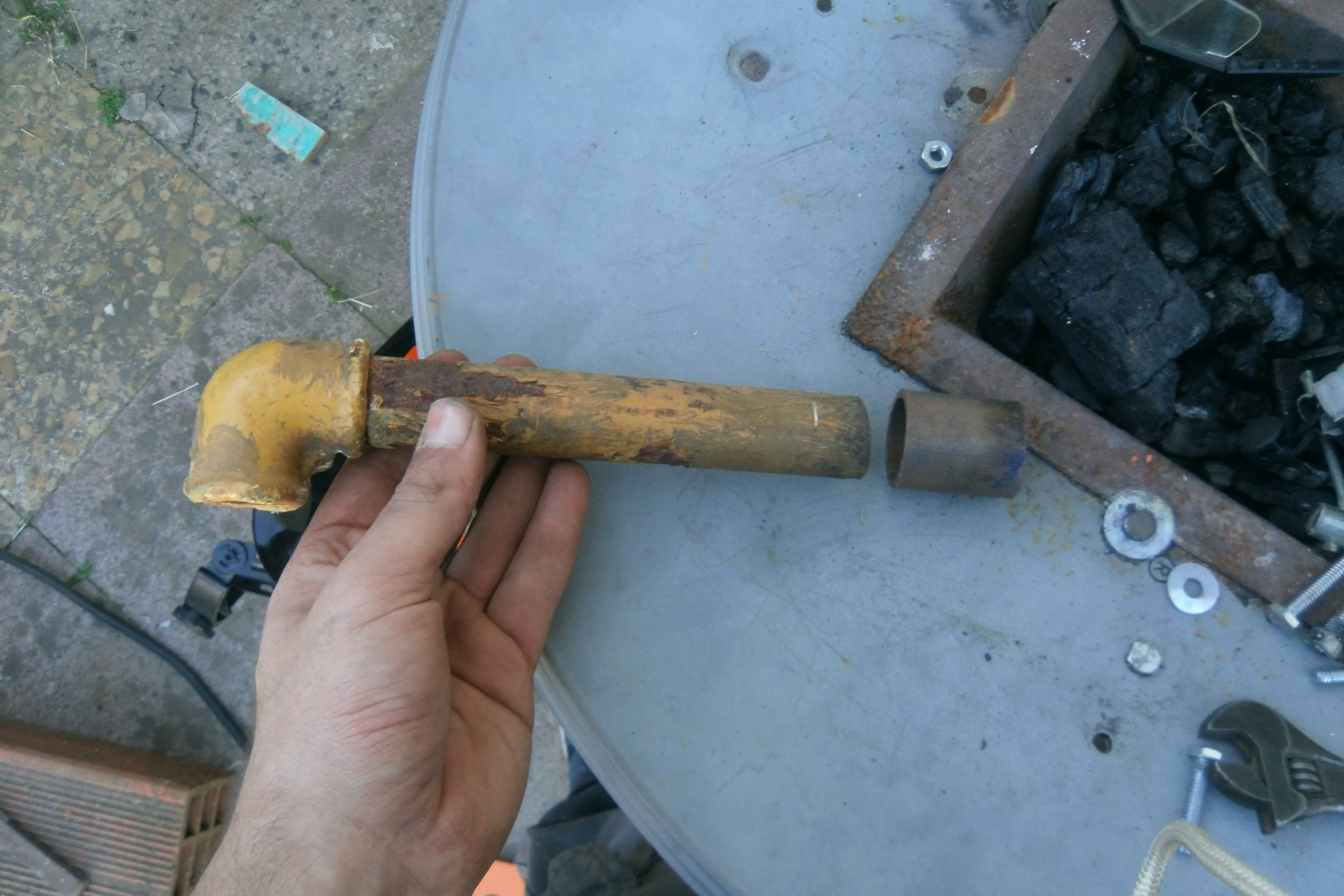

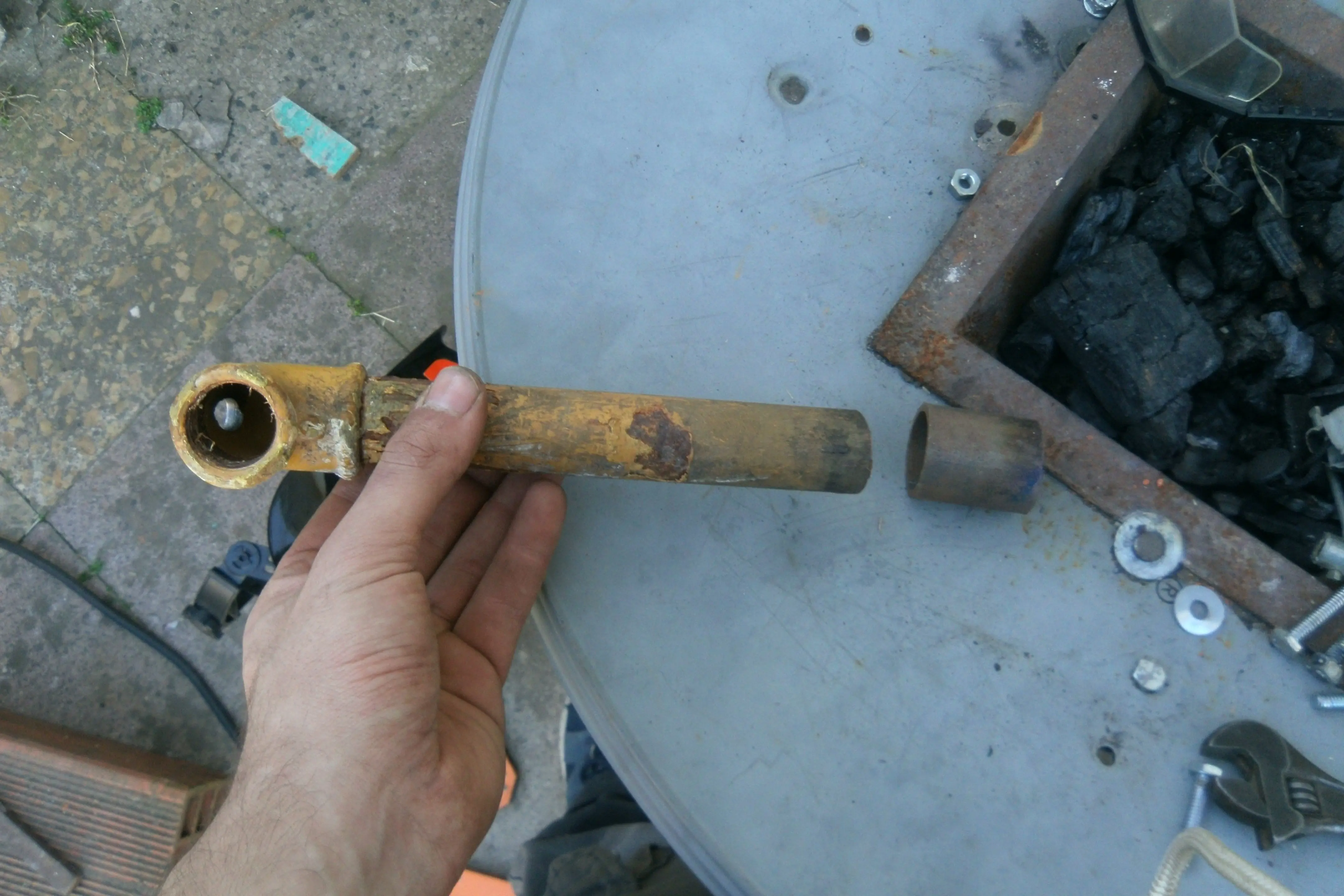

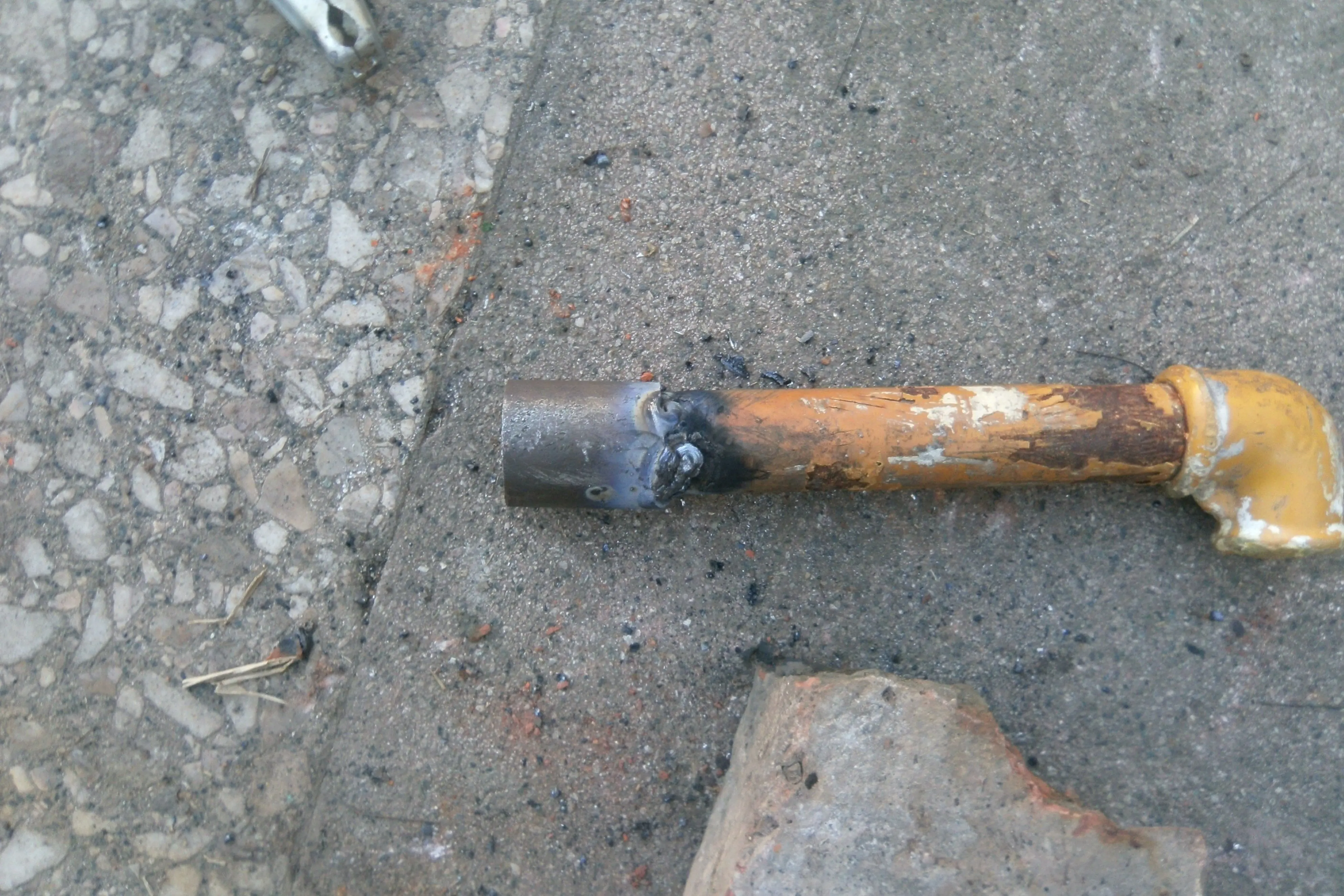

Con este pedazo de caño de gas de 3/4 hago el quemador, le sueldo en la punta un pedacito de caño apenas mas grueso (sin este pedacito no me funcionaba, no me pregunten el por que) quiza anda mejor si en vez de un codo se le pone una T, pero es lo que yo tenia en casa.

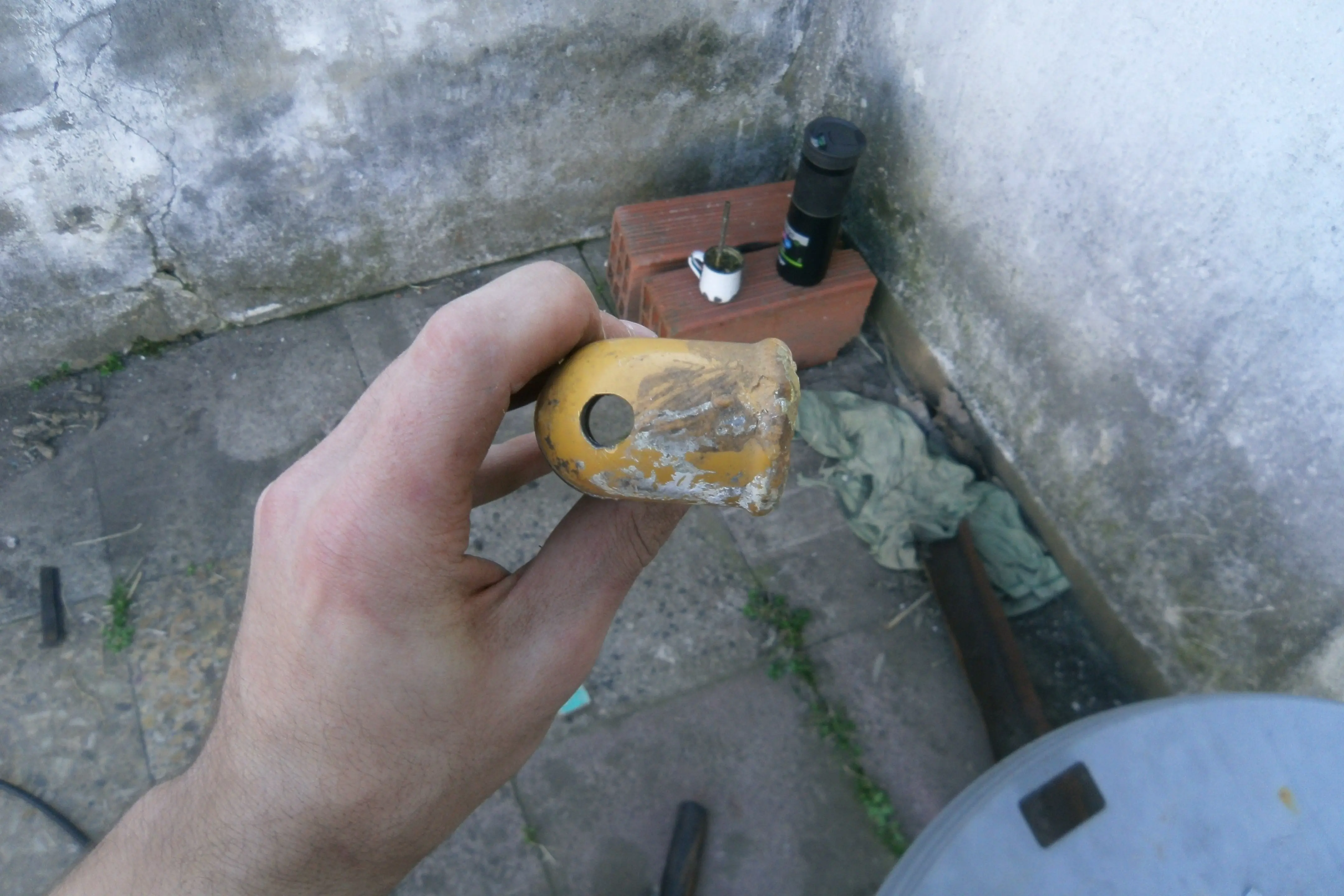

Al codo le hice un agujero para introducir el pico del soplete.
Si tienen un caño que no tenga esa pintura epoxi mejor, o traten de sacarsela porque al calentarse larga un humo bastante desagradable y supongo que toxico, lo mismo si usan caños galvanizados.

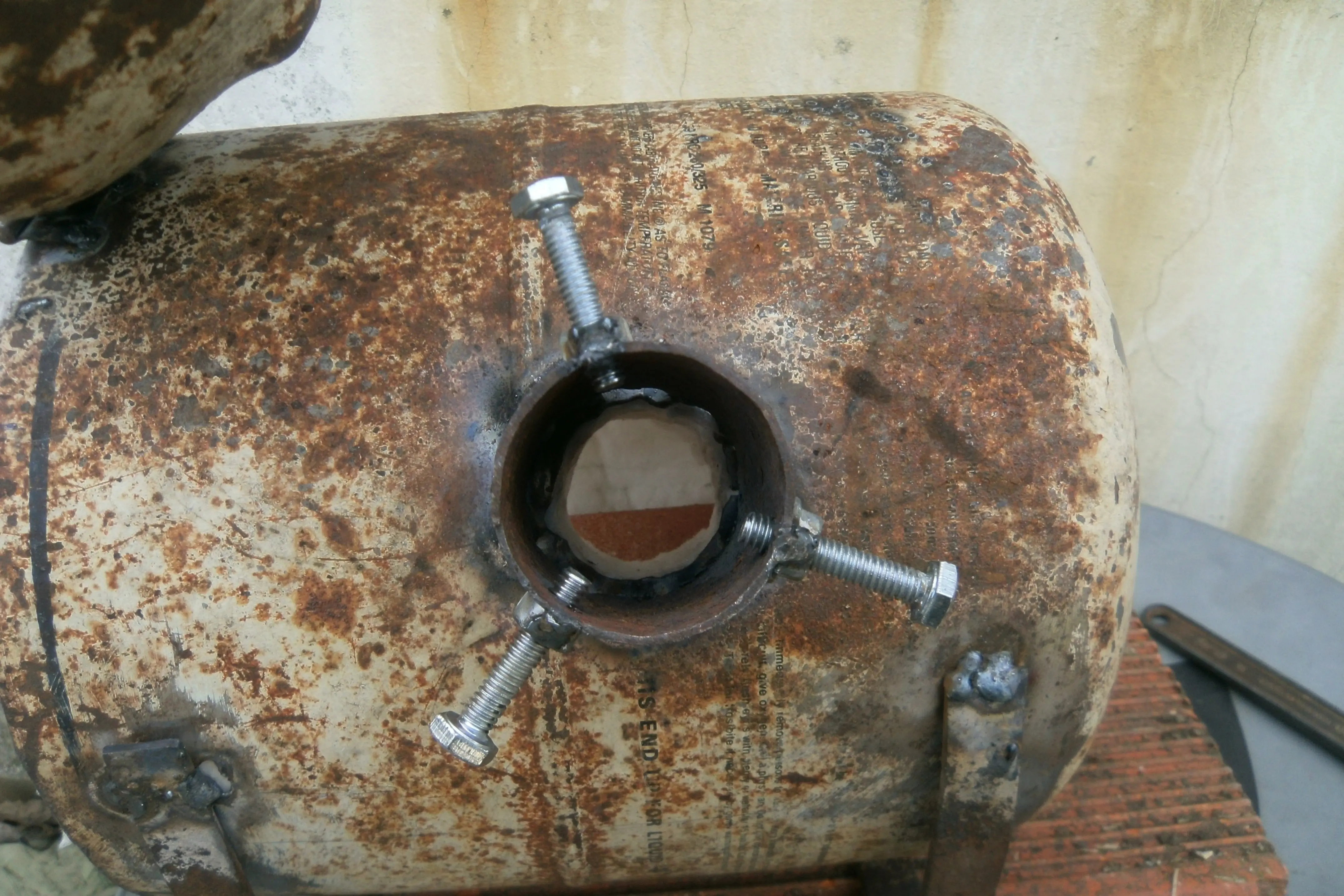

El quemador sujeto
Listo para el recubrimiento interno

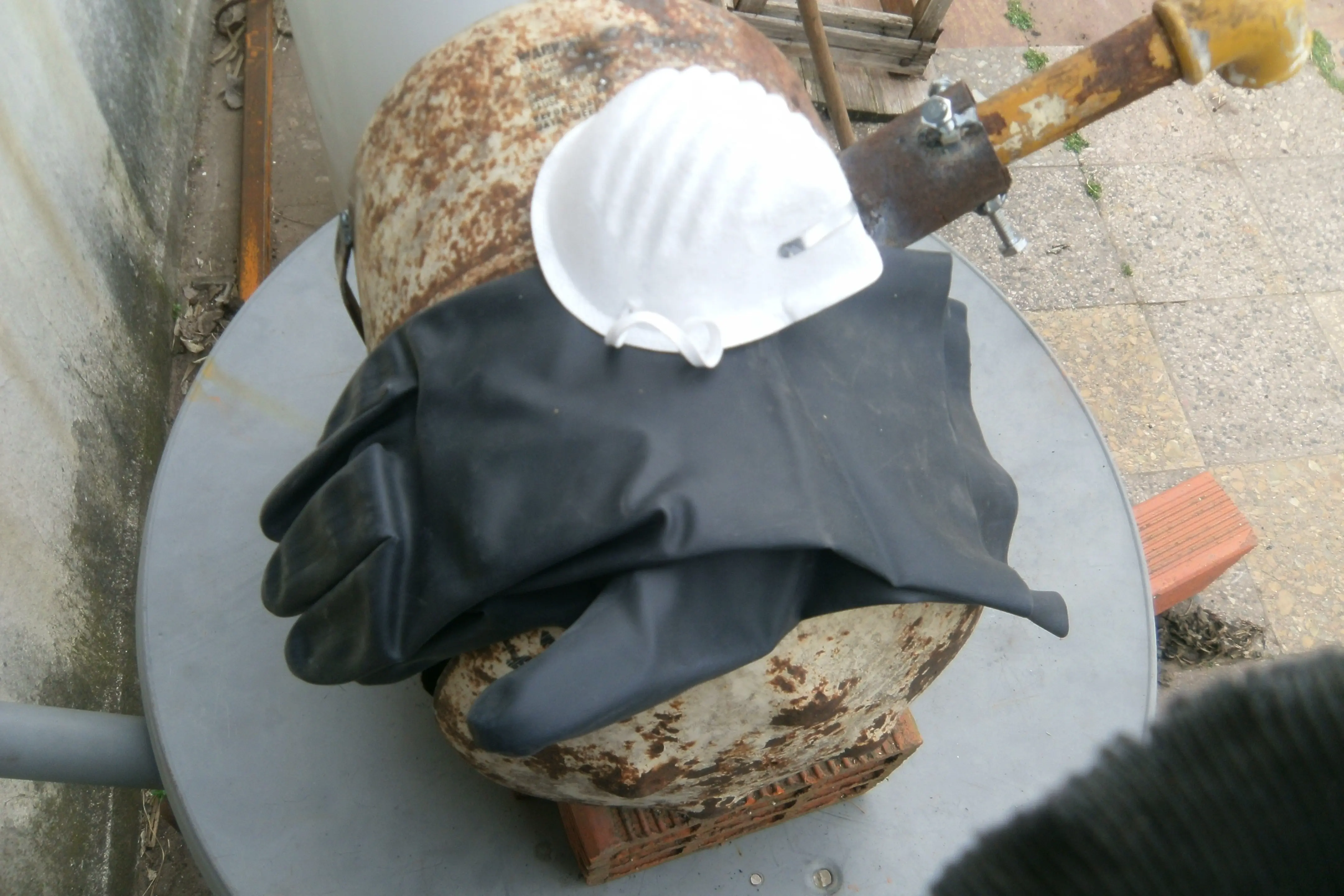

Para el recubrimiento voy a usar manta cerámica de 1 pulgada de espesor, es un producto que al manipularla desprende partículas cancerígenas, así que hay que usar protección respiratoria.
En vez de la manta hay otras opciones menos peligrosas pero que quizá aíslan un poco menos la temperatura. Yo me tire por la manta medio apurado pero habría que probar otros métodos y ver si vale la pena la manta, aunque si se toman los cuidados necesarios no tendría que haber problema.

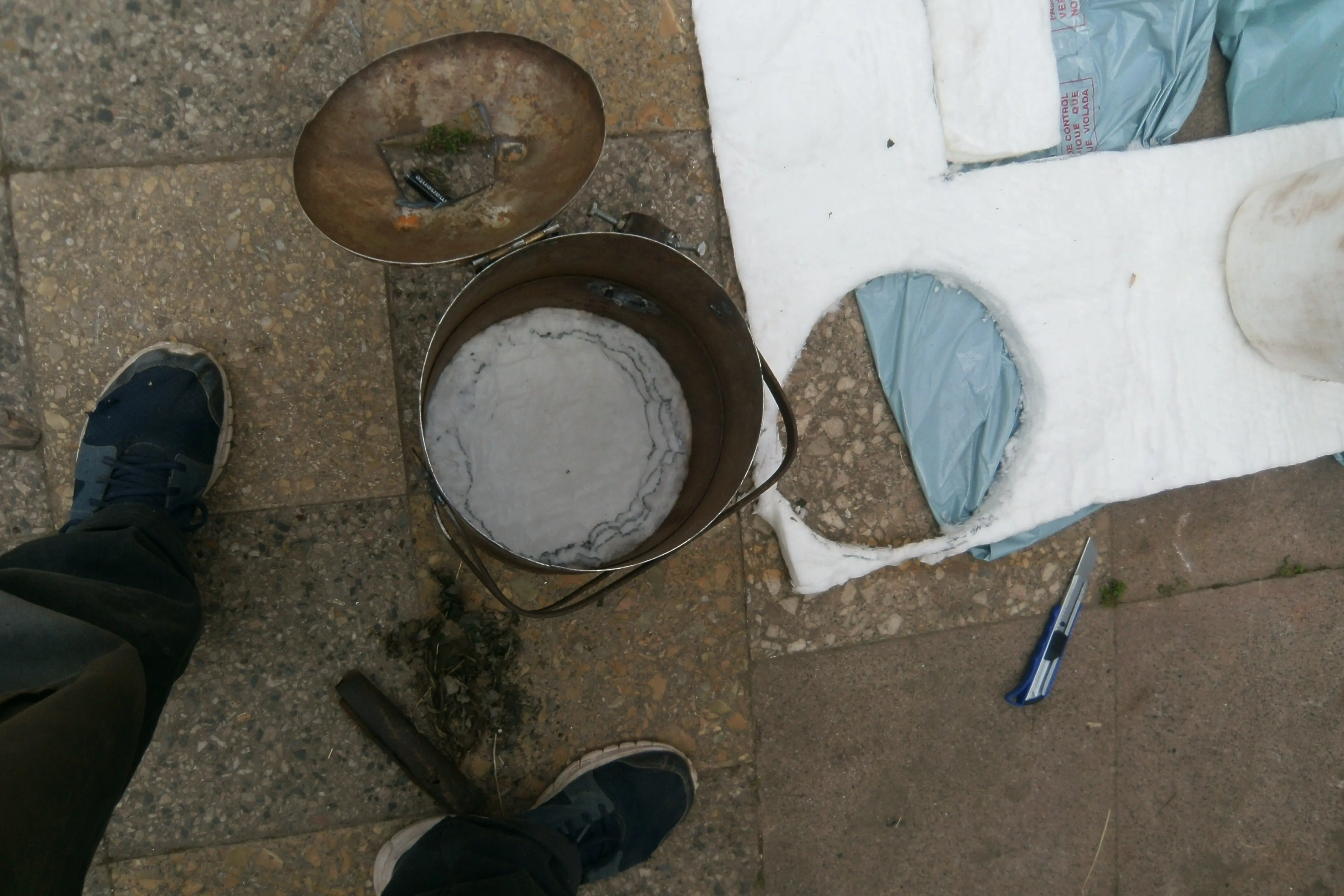

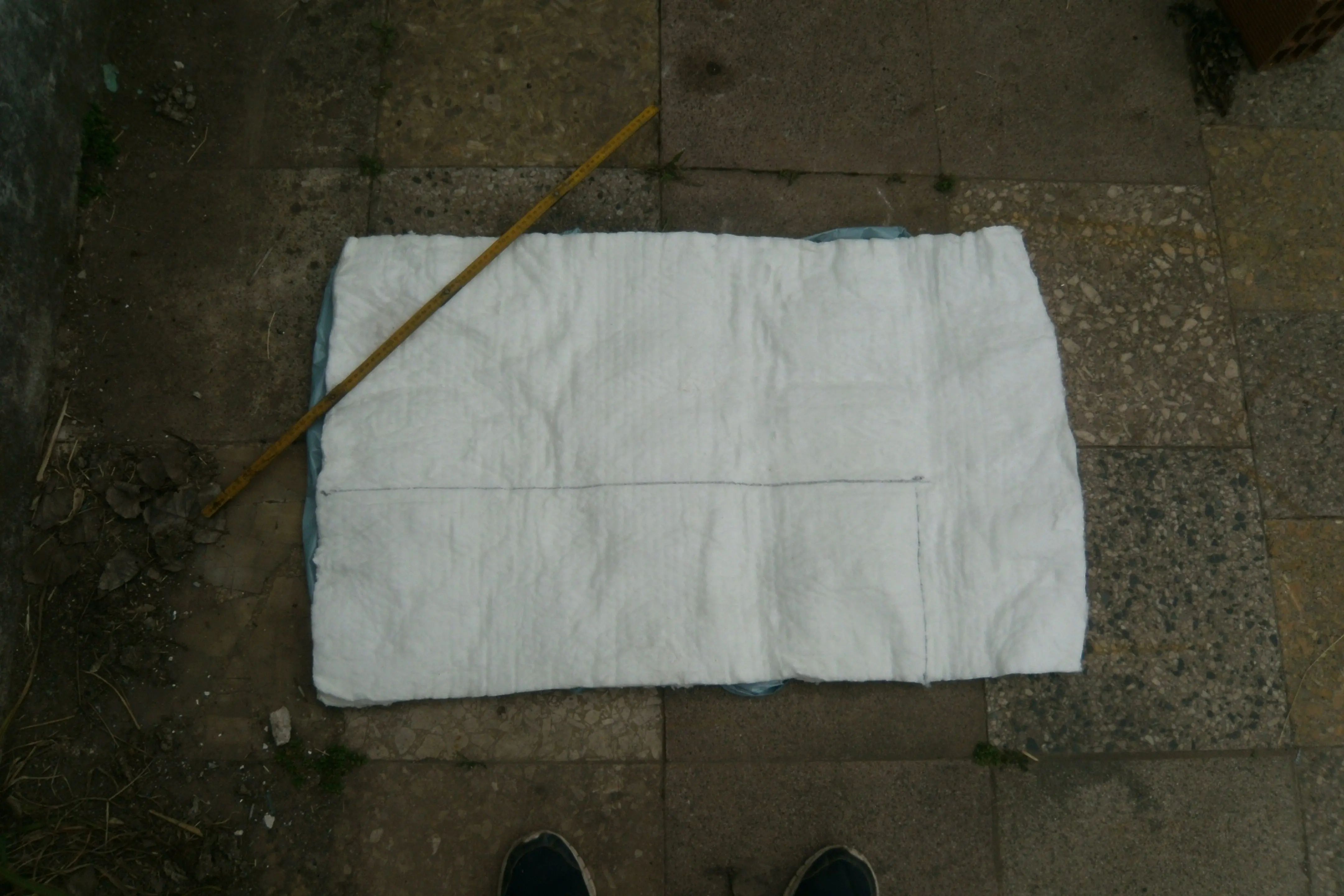

Cortando la manta con cutter
De base uso una tejuela refractaria y marco donde van las entradas.

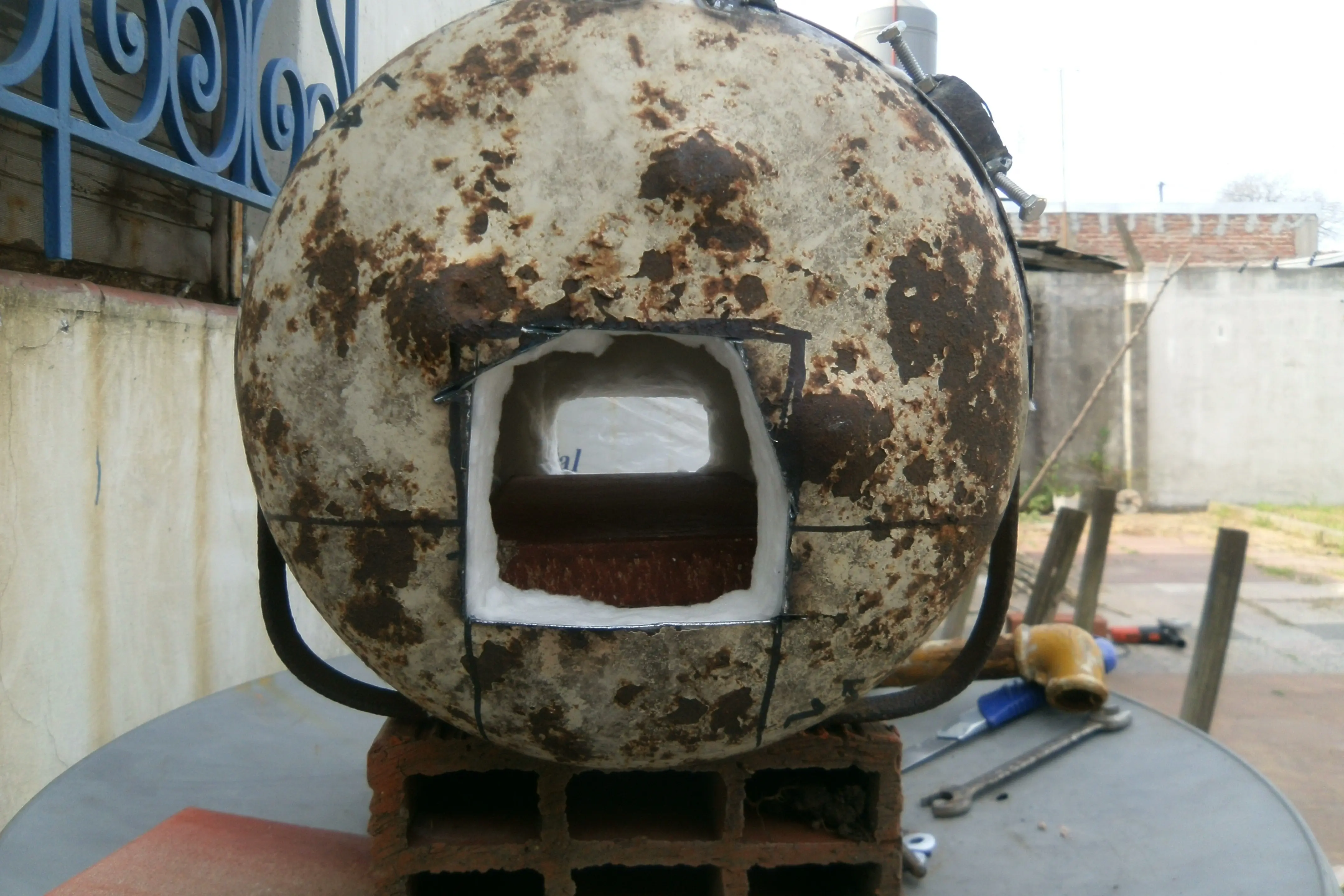

La entrada delantera es mas grande para poder meter la tenaza con que sujeto los cuchillos, la trasera es mas chica, mas que nada para que pasen las puntas de los cuchillos largos.

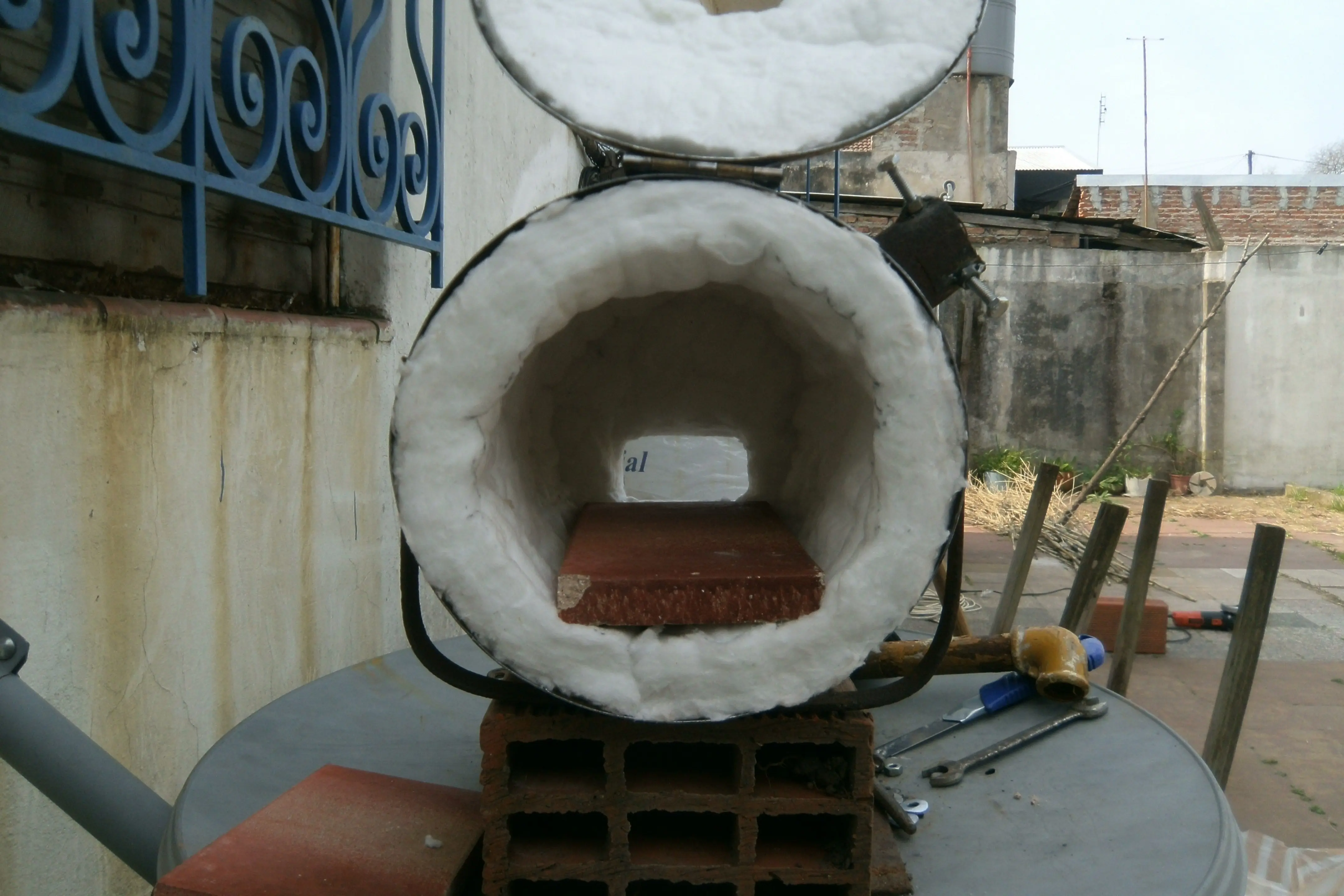

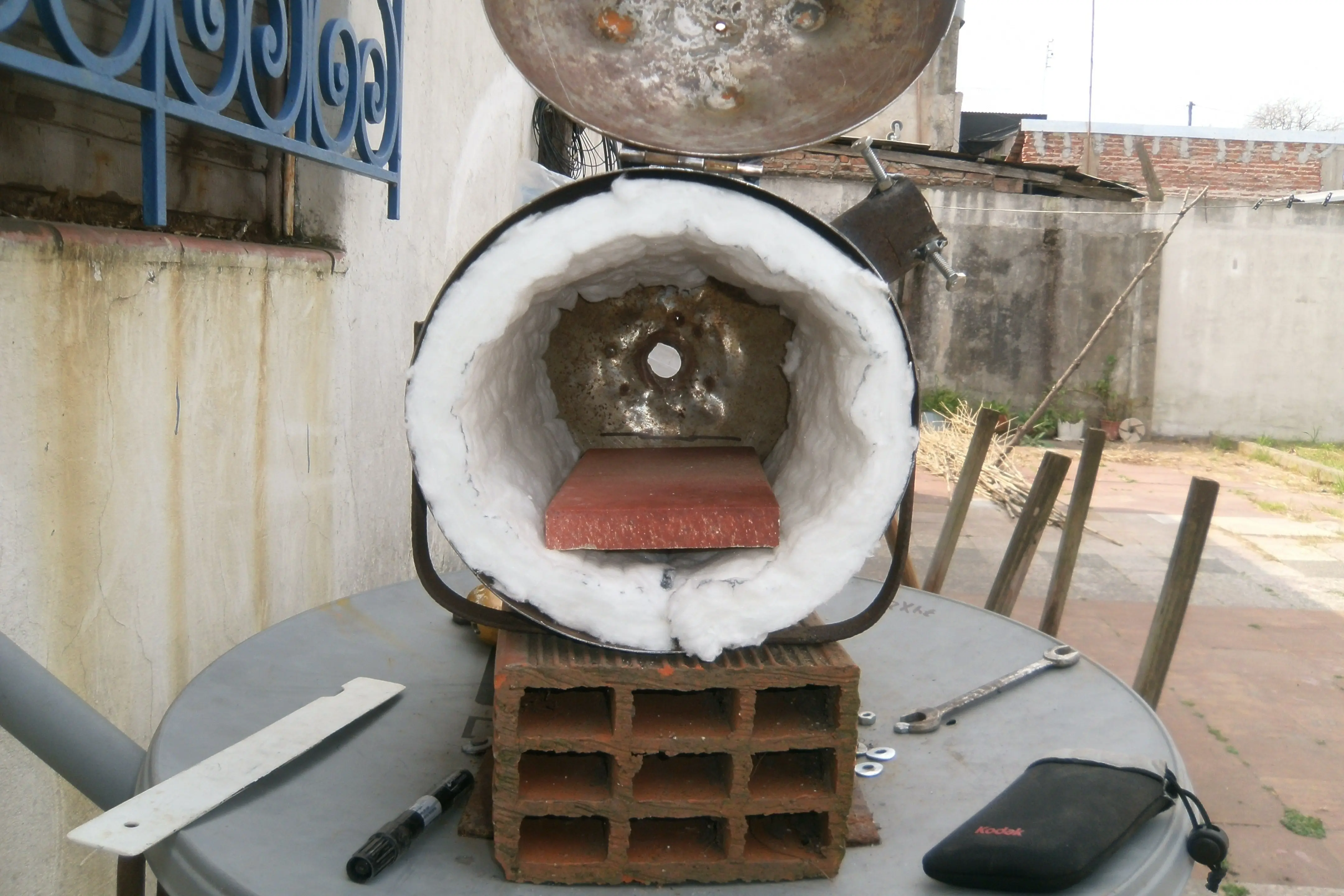

Termino de recubrir el interior
No quedo muy prolijo jajaj

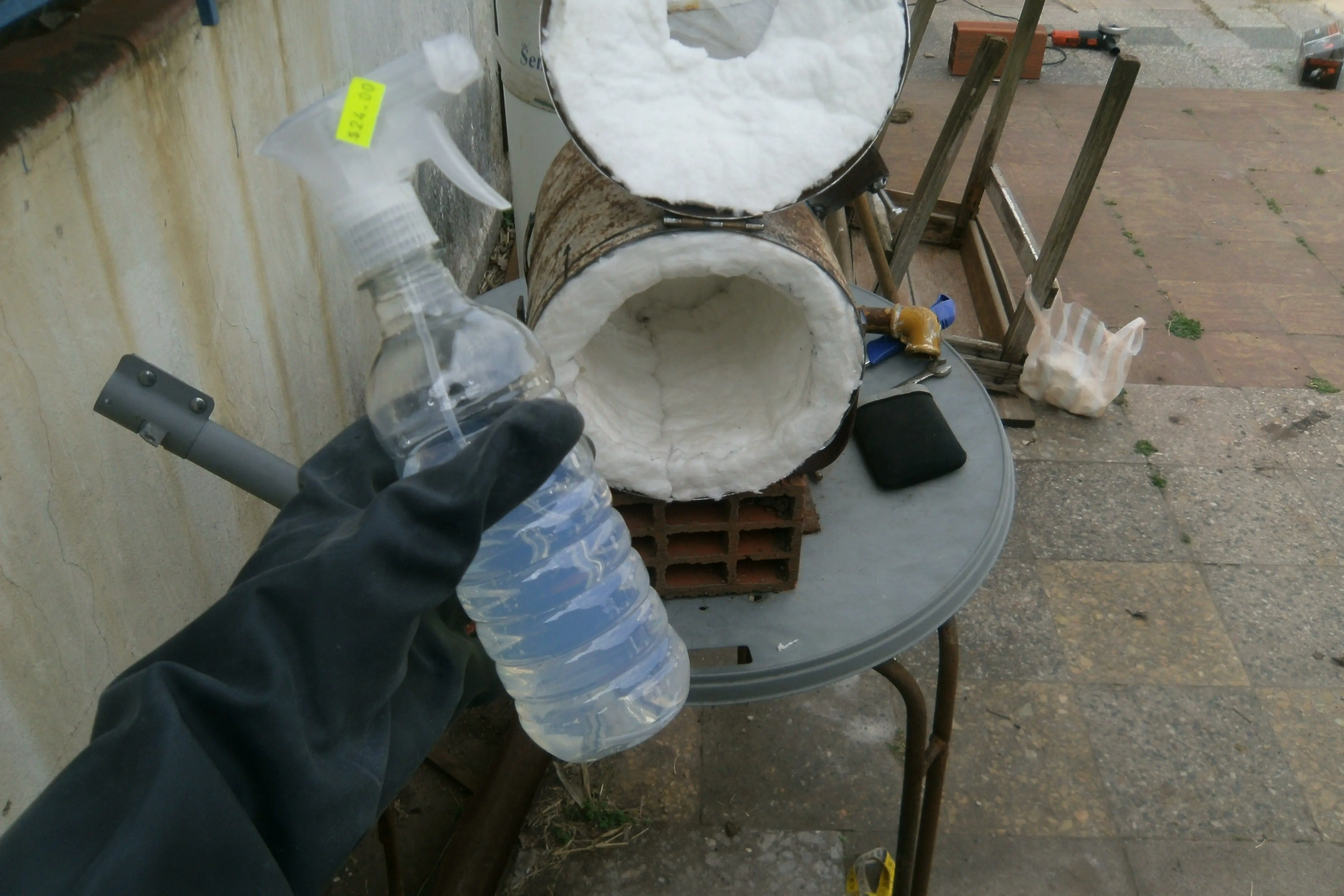

Este es un liquido rigidizante, se usa para endurecer la manta y que no desprenda particulas, se le echa con rociador y se deja secar.

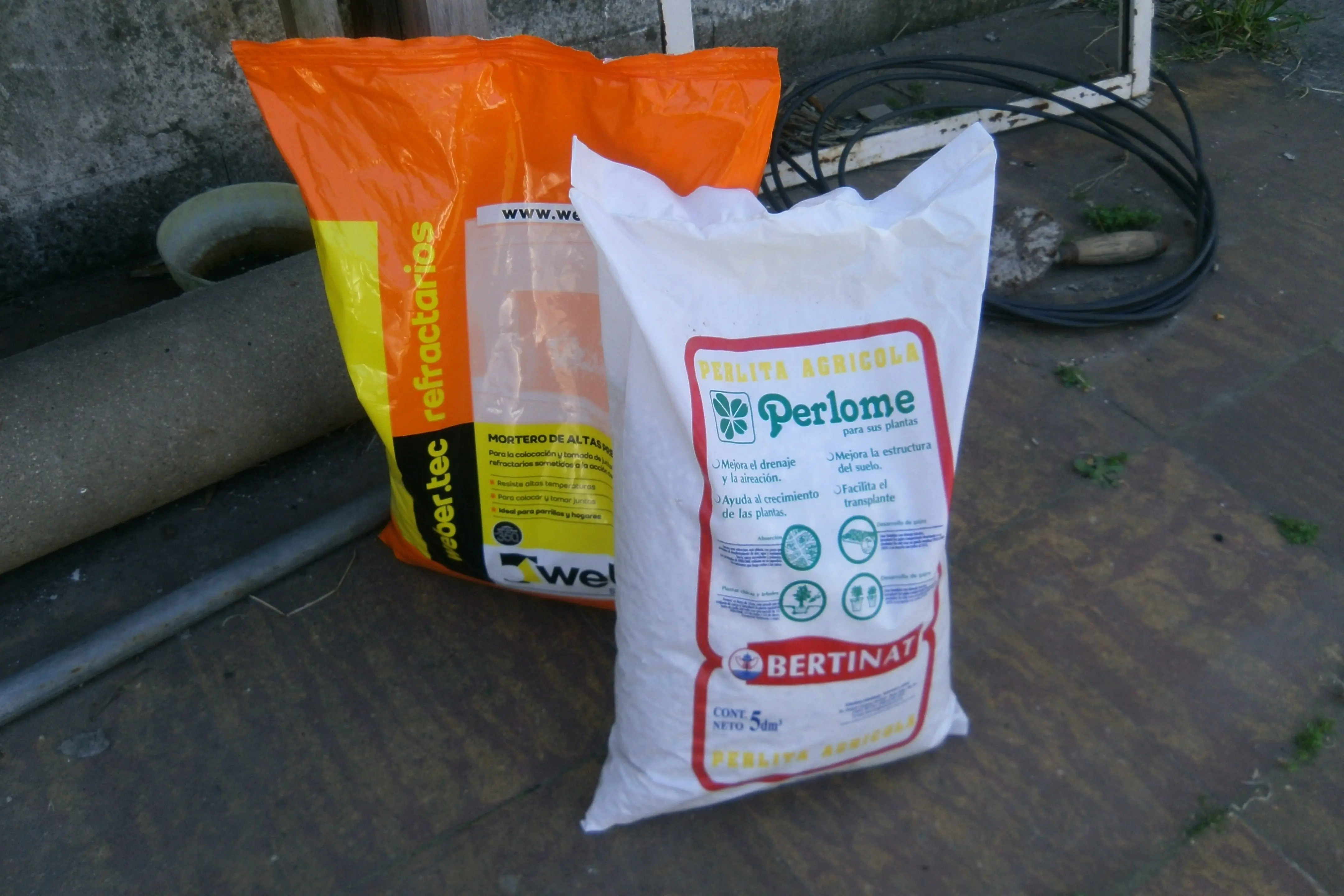

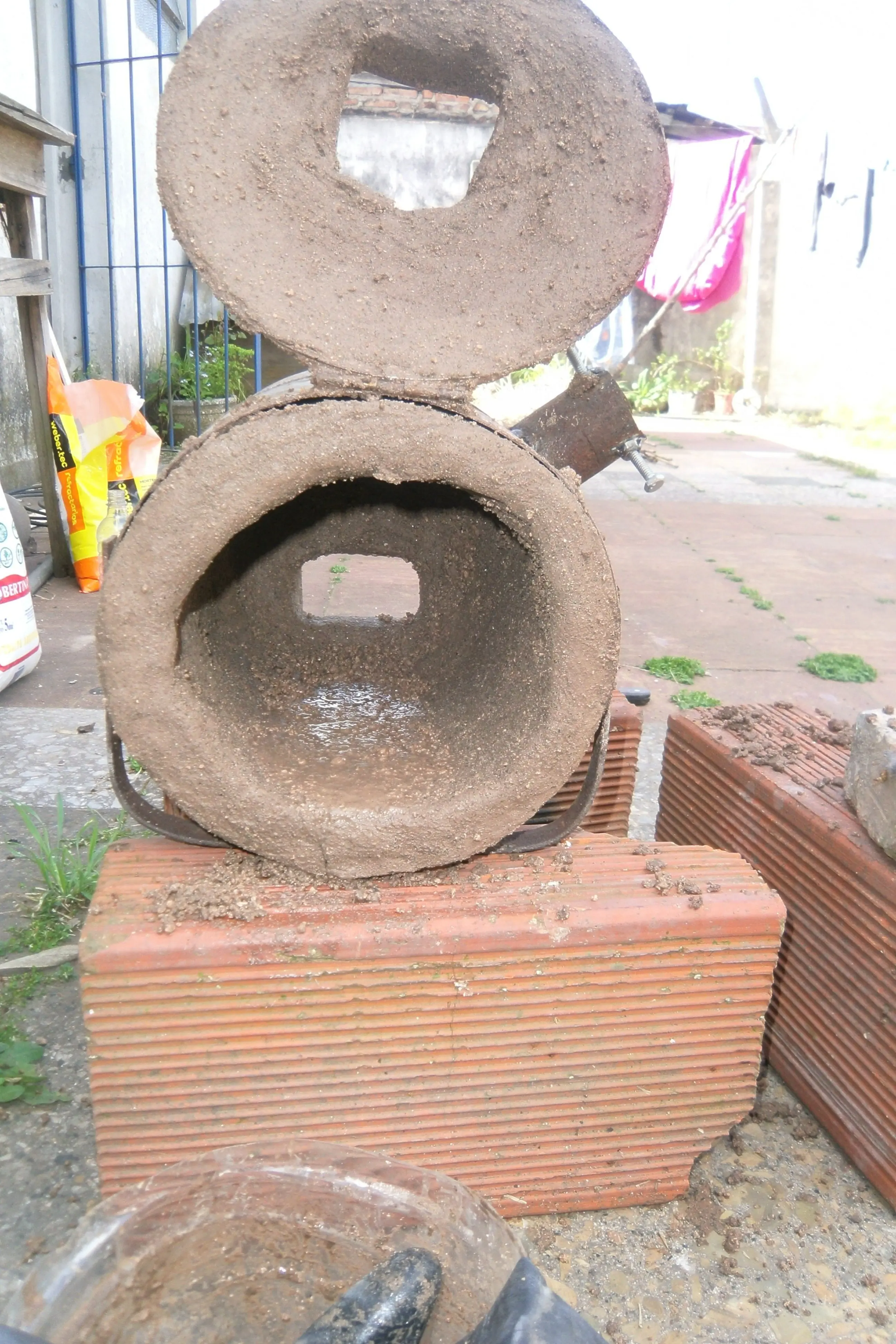

Muchos usan la manta solo con el rigidizante, otros en vez de rigidizante recubren la manta con un cemento refractario o mortero refractario. Yo por las dudas uso ambos. Este cemento lo compre en sodimac, no estoy seguro si es indicado para las temperaturas que maneja la fragua, pero las primeras pruebas las paso. Tambien lo mezcle con perlita que son unas piedritas que se compran en los viveros y ayudan a aislar mejor. Otros hacen la fragua solo con cemento y perlita, sin manta. Es una opcion barata y segura de hacerla.

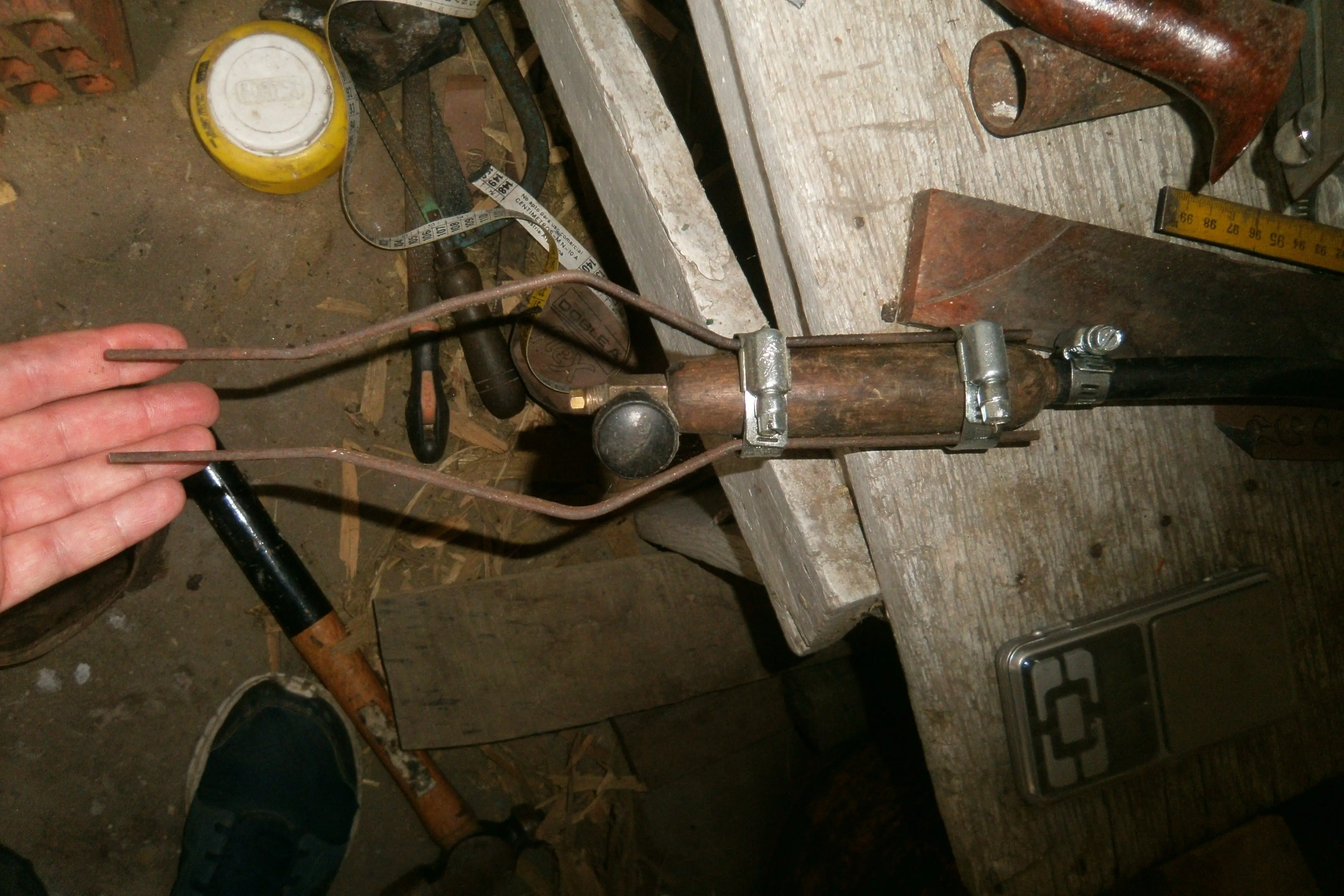

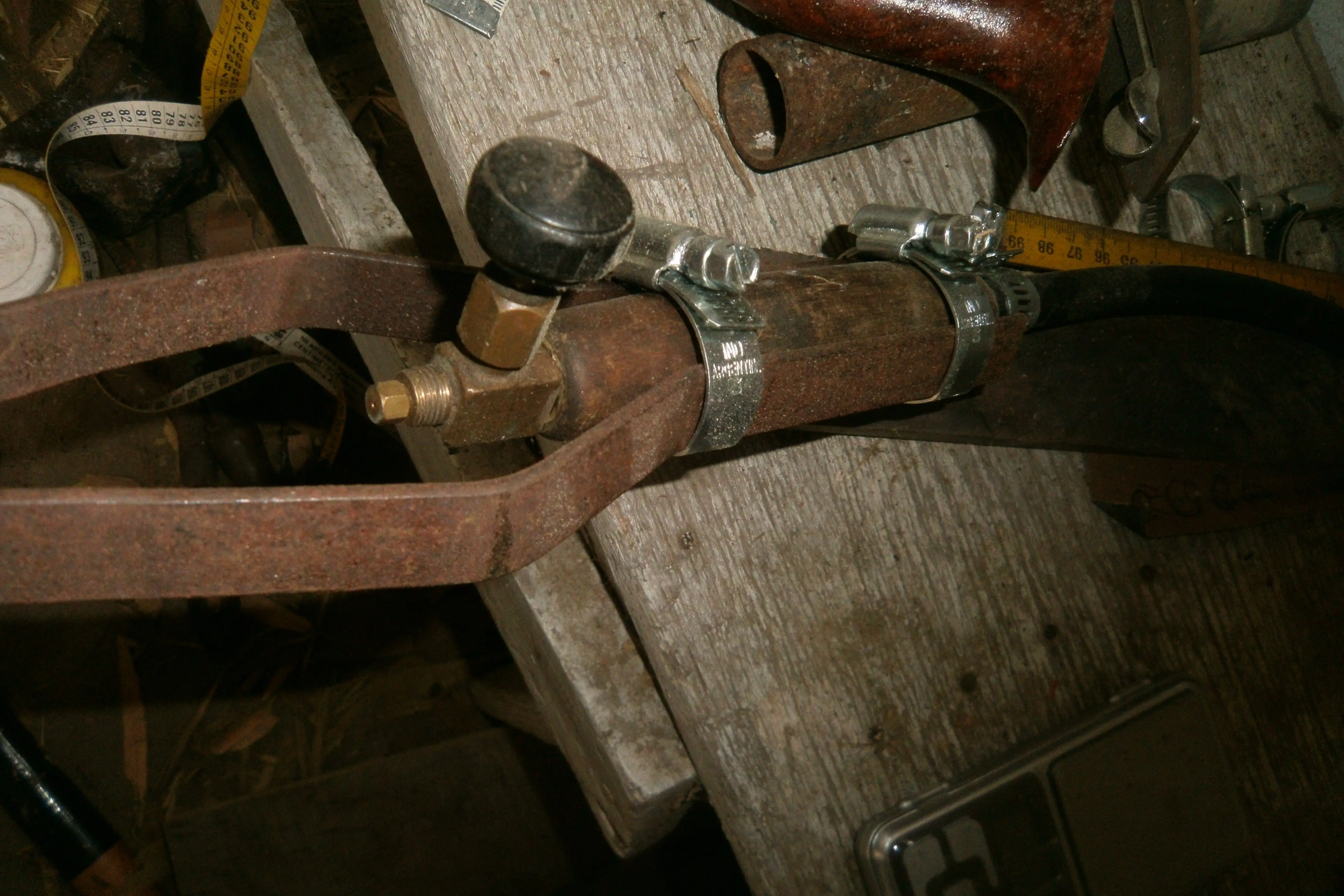

La otra parte del quemador la hice con un soplete viejo, el cual le agrande el agujero del pico con una mecha de 1mm y lo sujeto con unas planchuelas de hierro y abrazaderas.
La primera prueba del quemador
Acá la fragua armada, noten que en la garrafa no uso un regulador de presión que venden en las ferreterías. Uso uno que me permite llegar a la presión máxima que entrega la garrafa, otros la conectan directa sin regulador y con una válvula antiretorno.
Certificada
Las primeras pruebas
Eso es todo, espero que les sea util y si tienen dudas comenten que trato de ayudarlos.
Saludos!
En este post muestro el paso a paso de como hice mi fragua a gas para cuchilleria.
Esta es una fragua a gas con quemador venturi, osea que no hace falta agregarle aire forzado, por diferencia de presión el gas toma de la atmósfera el aire para la combustión. Este tipo de quemador me gusto mas al momento de diseñar mi fragua porque no hace falta ningún soplador y por lo tanto no tengo que andar usando electricidad, solo la garrafa. La desventaja es que no creo llegar a temperatura de caldeo, osea 1200°, pero como no me interesa hacer damasco por el momento con que llegue a una buena temperatura para forjar estoy mas que bien.
Esta es una garrafa de gas para aire acondicionado, se consiguen barato en ML, a mi me la regalaron.
Primero hay que asegurarse que no tenga gas, para eso hay que llenarla del todo con agua y luego vaciarla. Una vez vacía corto lo que sera la tapa
Sueldo las patas hechas con una planchuela de hierro
Sueldo una bisagra para la tapa
Marco lo que sera la entrada del quemador
Este caño es para sujetar el quemador, le hago 3 agujeros y sueldo tuercas para ajustar el quemador con bulones.
Con este pedazo de caño de gas de 3/4 hago el quemador, le sueldo en la punta un pedacito de caño apenas mas grueso (sin este pedacito no me funcionaba, no me pregunten el por que) quiza anda mejor si en vez de un codo se le pone una T, pero es lo que yo tenia en casa.
Al codo le hice un agujero para introducir el pico del soplete.
Si tienen un caño que no tenga esa pintura epoxi mejor, o traten de sacarsela porque al calentarse larga un humo bastante desagradable y supongo que toxico, lo mismo si usan caños galvanizados.
El quemador sujeto
Listo para el recubrimiento interno
Para el recubrimiento voy a usar manta cerámica de 1 pulgada de espesor, es un producto que al manipularla desprende partículas cancerígenas, así que hay que usar protección respiratoria.
En vez de la manta hay otras opciones menos peligrosas pero que quizá aíslan un poco menos la temperatura. Yo me tire por la manta medio apurado pero habría que probar otros métodos y ver si vale la pena la manta, aunque si se toman los cuidados necesarios no tendría que haber problema.
Cortando la manta con cutter
De base uso una tejuela refractaria y marco donde van las entradas.
La entrada delantera es mas grande para poder meter la tenaza con que sujeto los cuchillos, la trasera es mas chica, mas que nada para que pasen las puntas de los cuchillos largos.
Termino de recubrir el interior
No quedo muy prolijo jajaj
Este es un liquido rigidizante, se usa para endurecer la manta y que no desprenda particulas, se le echa con rociador y se deja secar.
Muchos usan la manta solo con el rigidizante, otros en vez de rigidizante recubren la manta con un cemento refractario o mortero refractario. Yo por las dudas uso ambos. Este cemento lo compre en sodimac, no estoy seguro si es indicado para las temperaturas que maneja la fragua, pero las primeras pruebas las paso. Tambien lo mezcle con perlita que son unas piedritas que se compran en los viveros y ayudan a aislar mejor. Otros hacen la fragua solo con cemento y perlita, sin manta. Es una opcion barata y segura de hacerla.
La otra parte del quemador la hice con un soplete viejo, el cual le agrande el agujero del pico con una mecha de 1mm y lo sujeto con unas planchuelas de hierro y abrazaderas.
La primera prueba del quemador

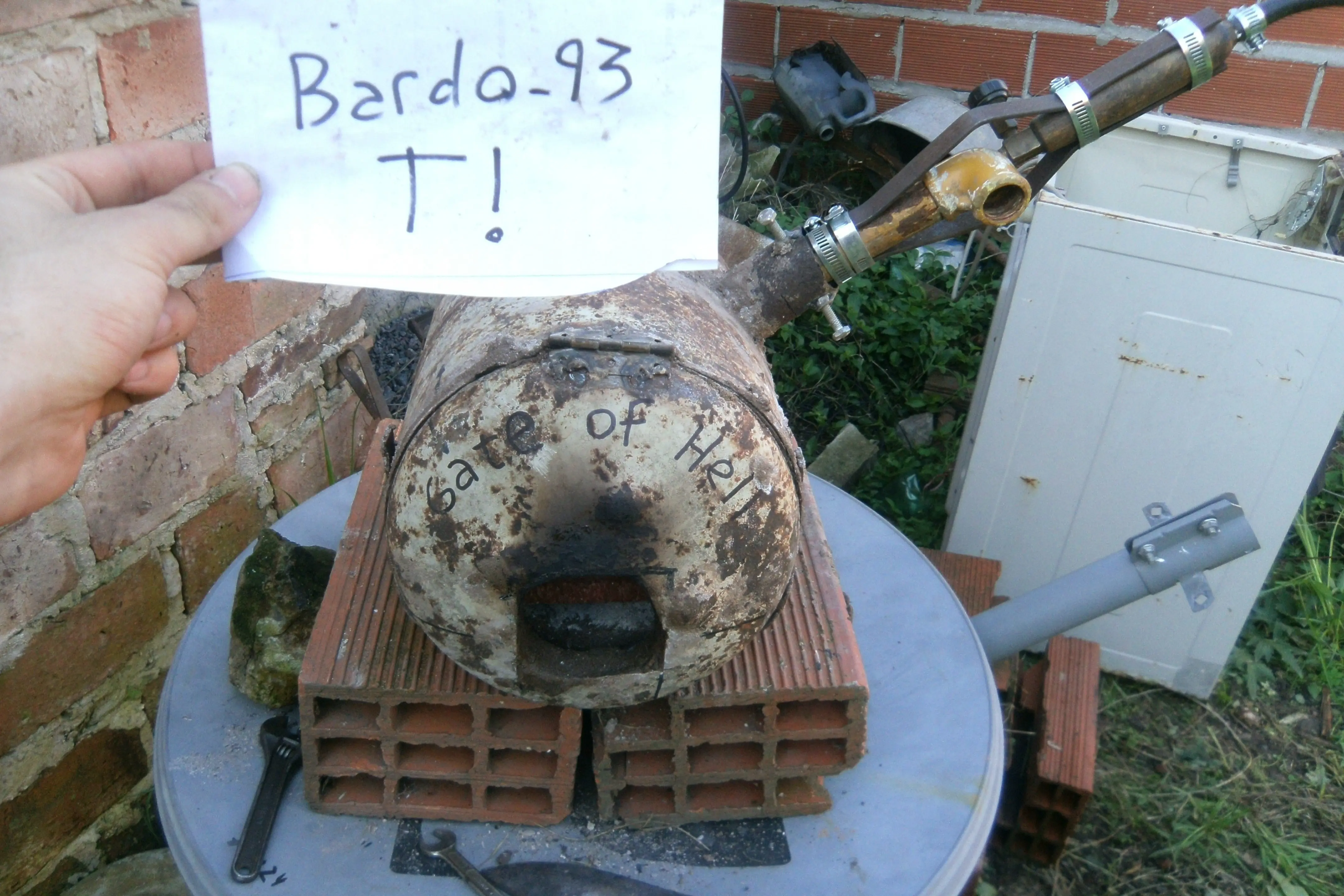

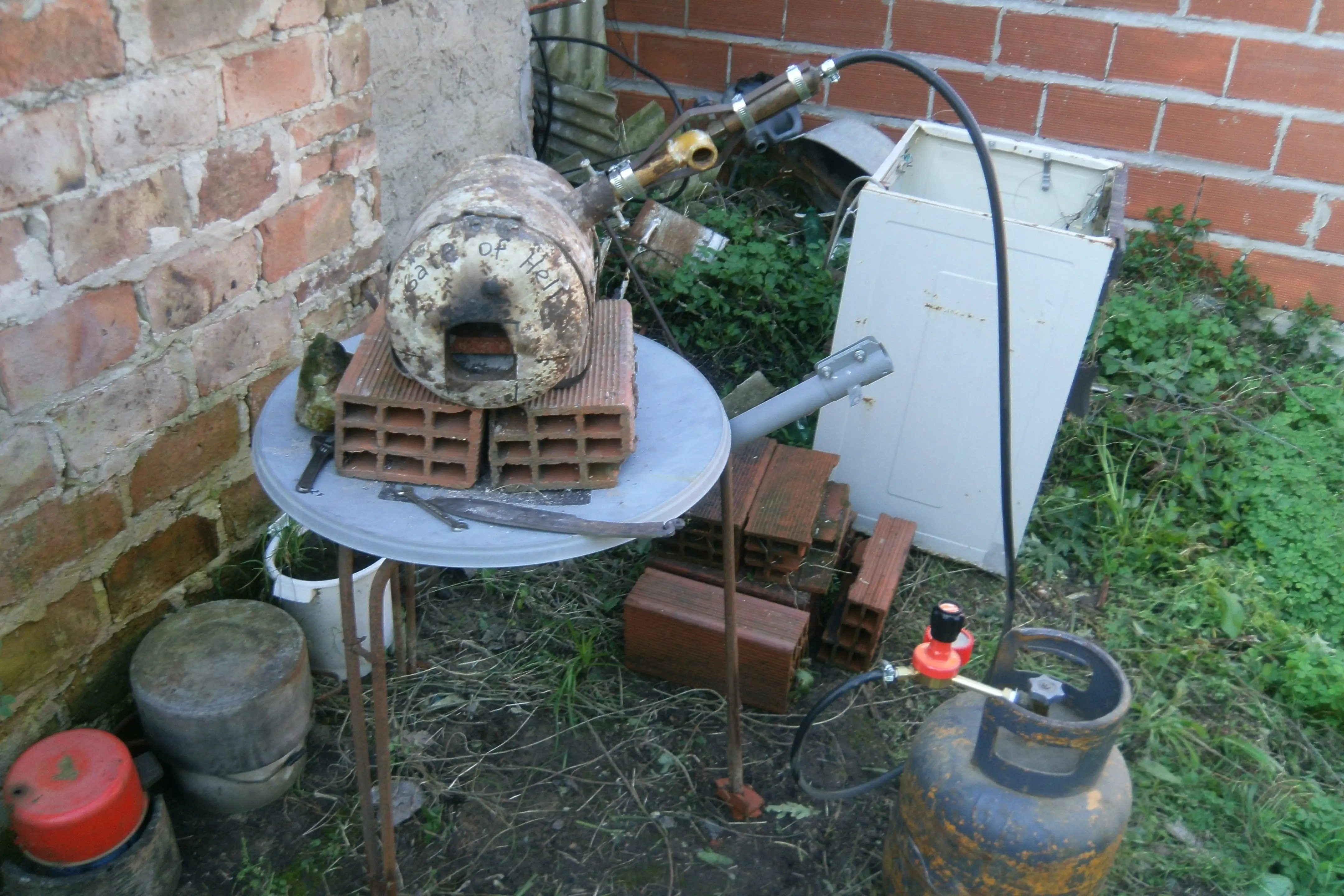

Acá la fragua armada, noten que en la garrafa no uso un regulador de presión que venden en las ferreterías. Uso uno que me permite llegar a la presión máxima que entrega la garrafa, otros la conectan directa sin regulador y con una válvula antiretorno.
